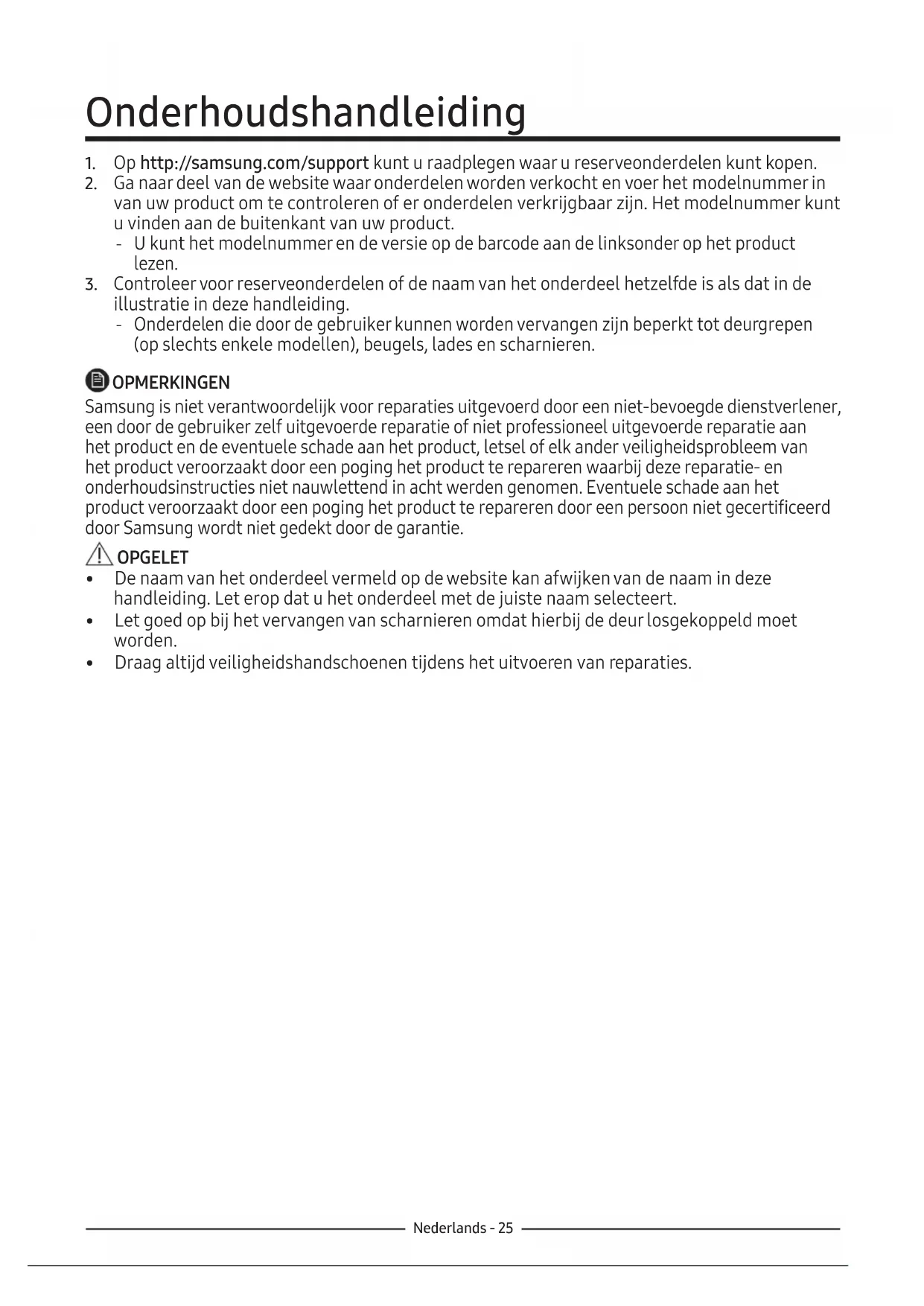

GEBRUIKSAANWIJZING RS50N3513WW SAMSUNG

1. Op http://samsung.com/support kunt u raadplegen waar u reserveonderdelen kunt kopen.

2. Ga naar deel van de website waar onderdelen worden verkocht en voer het modelnummer in

van uw product om te controleren of er onderdelen verkrijgbaar zijn. Het modelnummer kunt u vinden aan de buitenkant van uw product. ‐ U kunt het modelnummer en de versie op de barcode aan de linksonder op het product lezen.

3. Controleer voor reserveonderdelen of de naam van het onderdeel hetzelfde is als dat in de

illustratie in deze handleiding. ‐ Onderdelen die door de gebruiker kunnen worden vervangen zijn beperkt tot deurgrepen (op slechts enkele modellen), beugels, lades en scharnieren. OPMERKINGEN Samsung is niet verantwoordelijk voor reparaties uitgevoerd door een niet-bevoegde dienstverlener, een door de gebruiker zelf uitgevoerde reparatie of niet professioneel uitgevoerde reparatie aan het product en de eventuele schade aan het product, letsel of elk ander veiligheidsprobleem van het product veroorzaakt door een poging het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet nauwlettend in acht werden genomen. Eventuele schade aan het product veroorzaakt door een poging het product te repareren door een persoon niet gecertificeerd door Samsung wordt niet gedekt door de garantie. OPGELET

• De naam van het onderdeel vermeld op de website kan afwijken van de naam in deze handleiding. Let erop dat u het onderdeel met de juiste naam selecteert.

• Let goed op bij het vervangen van scharnieren omdat hierbij de deur losgekoppeld moet worden.

• Draag altijd veiligheidshandschoenen tijdens het uitvoeren van reparaties.Nederlands - 26

De daadwerkelijke afbeelding en geleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.Nederlands - 27 Reserve deurgreep Benodigd gereedschap (niet meegeleverd) Voor het loskoppelen van de deurgrepen. OPMERKINGEN Deze procedure is van toepassing op zowel de koelkast als de vriezer. Modelnamen zien er als volgt uit: RS54**3****, RS52**3****, RS50**3****, Wat de sterretjes vervangt kan per model verschillen. De sterretjes in het modelnummer geven een variant van het model aan en kunnen staan voor (0-9) of (A-Z) in het modelnummer. OPGELET

• Let erop dat u geen krassen veroorzaakt aan de voorzijde van de deur bij het vervangen van de deurgreep.

• Druk de deurgrepen stevig tegen de ondersteuningen aan. Let erop dat er geen gat zit tussen de ondersteuningen en de deur.

• Draai de schroeven strak vast bij het monteren van de deurgreep.

• Controleer of de deurgreep stevig is gemonteerd voordat u het product gaat gebruiken. Kruiskop- schroevendraaier Platte schroevendraaier

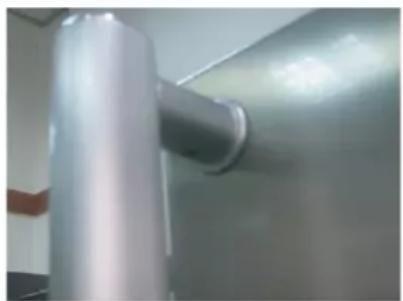

1. Handgrepen bevinden zich aan de

voorzijde van de koelkastdeur.

2. Steek een kleine platte schroevendraaier

in het gat aan de onder kant van de kap van de handgreep en trek de handgreep naar de voorzijde waarbij de schroevendraaier een kant wordt opgedraaid. Draai de handgreep naar een kant om deze aan de onderkant te demonteren.Nederlands - 28

4. Trek de handgreep eruit met behulp van

een inbussleutel zoals geïllustreerd of een platte schroevendraaier waarmee uop de achterkant drukt.Nederlands - 29 Beugel vervangen OPGELET Let erop dat u de beugel stevig vast maakt. Anders kan er koude lucht uit de koelkast ontsnappen. De beugel verwijderen.

1. Trek aan de 4 hoeken van de beugel.

2. Trek aan het midden van de beugel.

De beugel vervangen.

1. Duw de 4 hoeken van de beugel.

2. Duw in het midden van de beugel.

1. Duw de 4 hoeken van de beugel.

2. Duw in het midden van de beugel.

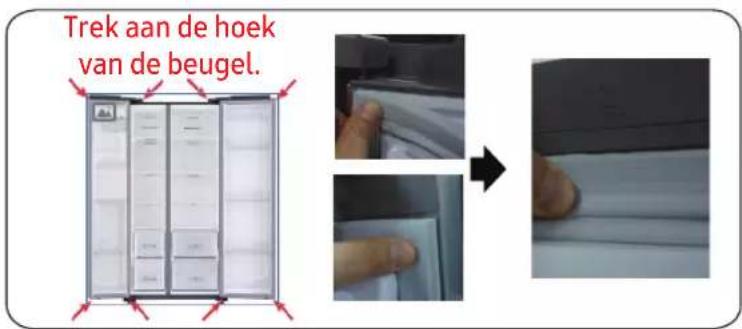

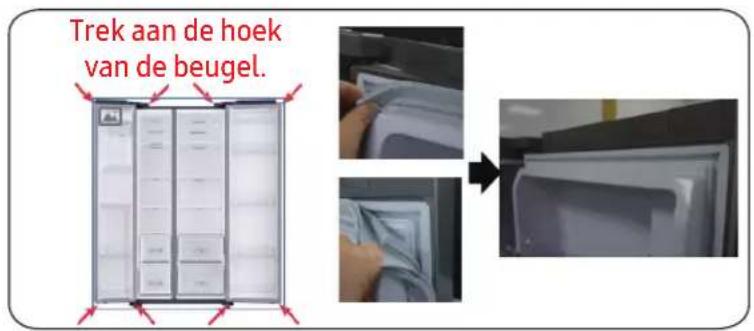

Trek aan de hoek van de beugel. Trek aan de hoek van de beugel.Nederlands - 30 De lade vervangen. Scharnieren vervangen. OPGELET Let erop dat de lade tijdens het installeren goed wordt geplaatst in de rails. U moet eerst de deuren verwijderen voordat u de scharnieren gaat vervangen. OPGELET

• Let goed op tijdens het verwijderen van de deuren want deze zijn zwaar.

• Voordat u de scharnieren gaat vervangen moet u eerst een zacht voorwerp, zoals een stuk bordkarton, op de vloer leggen om krassen op de deuren te voorkomen als u deze neerlegt.

• Wij raden u aan een professionele technicus erbij te halen aangezien de scharnieren voorzichtig moeten worden behandeld en door twee of meer mensen moeten worden vervangen.

• Als u de scharnier verwijderd zonder de deur vast te houden, dan kan de deur vallen en letsel veroorzaken.

• Let er op dat de as stevig is vastgemaakt aan de scharnier.

• Controleer of de scharnier stevig is gemonteerd aan de koelkast.

• Let erop dat draadverbindingen goed worden aangesloten.

• Let erop de draden niet te beschadigen bij het vastmaken van de bovenkap. WAARSCHUWING

• Voor het kantelen/neerleggen van de koelkast zijn twee mensen nodig.

• Haal de stekker uit het stopcontact voor dat u de deuren gaat omkeren. De lade verwijderen.

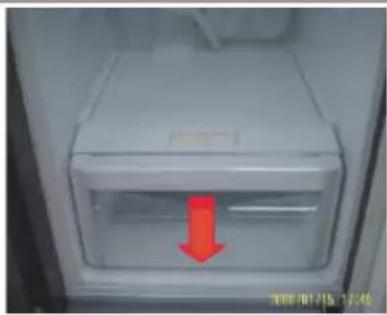

1. Trek de lade er zover mogelijk uit.

2. Til de lade omhoog en trek deze er

helemaal uit. De lades weer aansluiten. Het weer aansluiten van de lades gebeurt in de omgekeerde volgorde van het verwijderen. Benodigd gereedschap (niet meegeleverd) Kruiskopschroevendraaier Platte schroevendraaier 11 mm moersleutel 10 mm inbussleutel 8 mm inbussleutel 10 mm moersleutelNederlands - 31 De deur omkeren OPMERKINGEN Keer eerst de deurgrepen om bij modellen met handgrepen. (Raadpleeg “De stand van de deurgreep omkeren” (voor modellen met handgrepen))

1. Haal de stekker uit het stopcontact en

verwijder 1 schroef door middel van een kruiskopschroevendraaier. Open daarna de vriezerdeur en haal de haken aan de zijkanten over om de kap los te maken. Til de kap omhoog om deze los te maken.

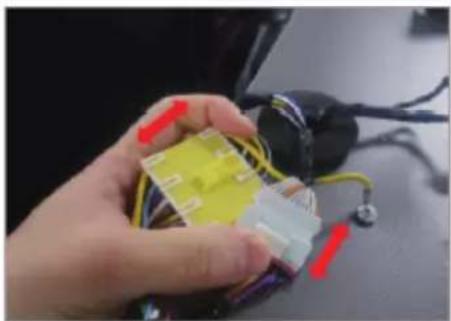

2. Ontkoppel de twee behuizingen aan de

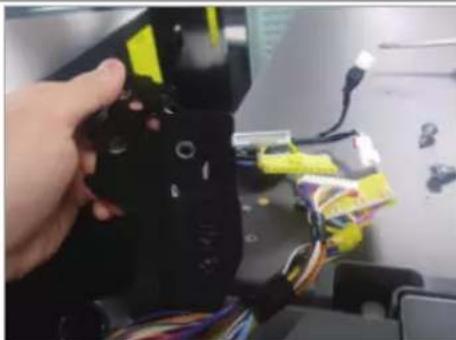

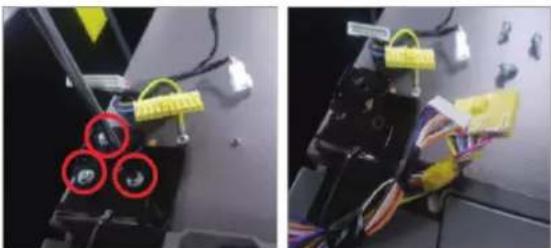

3. Verwijder de drie bouten die de scharnier

2. Leg de set terzijde.

Dit moet door meer dan twee mensen worden uitgevoerd. Vergeet niet de stekker uit de koelkast te halen voordat u de bovenstaande handelingen gaat uitvoeren.

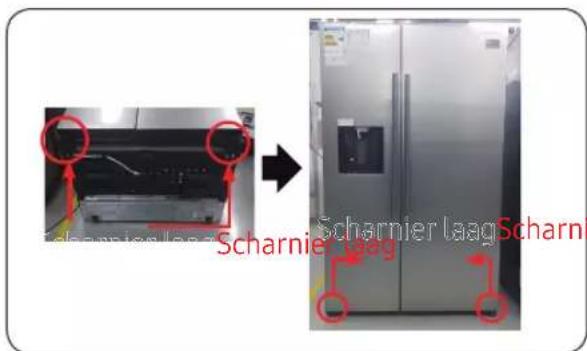

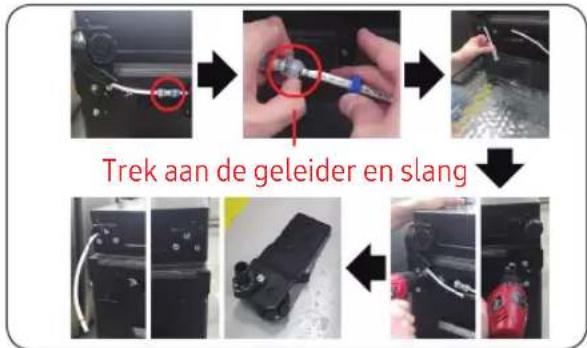

1. Demonteer de slang.

(Alleen bij de scharnier linksonder)

2. Laat water uit de slang lopen.

(Alleen bij de scharnier linksonder)

3. Verwijder de bout (3ea).

(Gebruik een moersleutel of een 10mm inbussleutel)

4. Verwijder de onderste scharnier R/L

1. Assembleer de scharnier aan de onderkant.

(Gebruik een moersleutel of een 10mm inbussleutel)

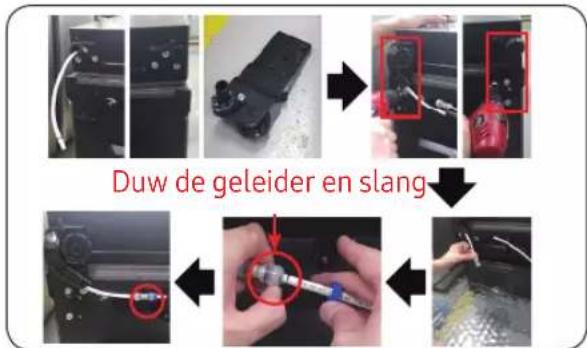

2. Sluit de slang aan (alleen bij de scharnier

(Alleen bij de scharnier linksonder) Vergeet niet de stekker uit de koelkast te halen voordat u de bovenstaande handelingen gaat uitvoeren.
