Come invertire la porta del frigorifero RS50N3513WW?

Scollegare l'apparecchio, rimuovere il coperchio superiore, scollegare i connettori, smontare la cerniera superiore, poi quella inferiore. Invertire la posizione delle cerniere e rimontare. Questa operazione richiede almeno due persone.

Come sostituire la maniglia della porta?

Utilizzare un piccolo cacciavite a testa piatta per rimuovere il coperchio inferiore, poi svitare le 4 viti. Rimuovere l'insieme maniglia e supporto. Per installare, invertire i passaggi serrando saldamente le viti.

Come rimuovere il cassetto del congelatore?

Tirare il cassetto fino all'arresto, inclinarlo verso l'alto e tirare fino a rimuoverlo. Per rimetterlo, eseguire l'operazione inversa.

Come sostituire la guarnizione della porta?

Tirare i 4 angoli della guarnizione, poi il centro. Per rimetterla, spingere i 4 angoli poi il centro. Assicurarsi che la guarnizione sia ben fissata per evitare perdite di aria fredda.

Dove trovare i ricambi per questo modello?

Visita il sito Samsung Support (http://samsung.com/support) e inserisci il codice modello RS50N3513WW. Troverai maniglie, guarnizioni, cassetti e cerniere.

Quali strumenti sono necessari per la riparazione?

Cacciavite a croce, cacciavite a testa piatta, chiave da 11 mm, chiave a bussola da 10 mm, chiave a bussola da 8 mm, chiave da 10 mm.

Cosa fare se la porta non si chiude correttamente?

Controllare la guarnizione (sostituire se usurata) e le cerniere (stringere se necessario). Assicurarsi che l'apparecchio sia in piano.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio, svuotare gli alimenti, pulire con un panno morbido e acqua saponata. Risciacquare e asciugare. Non utilizzare prodotti abrasivi.

Cosa fare in caso di rumore anomalo?

Verificare che l'apparecchio sia in piano e che le pareti posteriori non tocchino un muro. I rumori di funzionamento normali includono compressore e ventola.

Qual è la procedura per invertire la posizione della maniglia?

Consultare la sezione 'Inversione della posizione della maniglia della porta' nel manuale. Rimuovere la maniglia, spostare i supporti dall'altro lato e rimontare. Fare attenzione a non graffiare la porta.

MANUALE UTENTE RS50N3513WW SAMSUNG

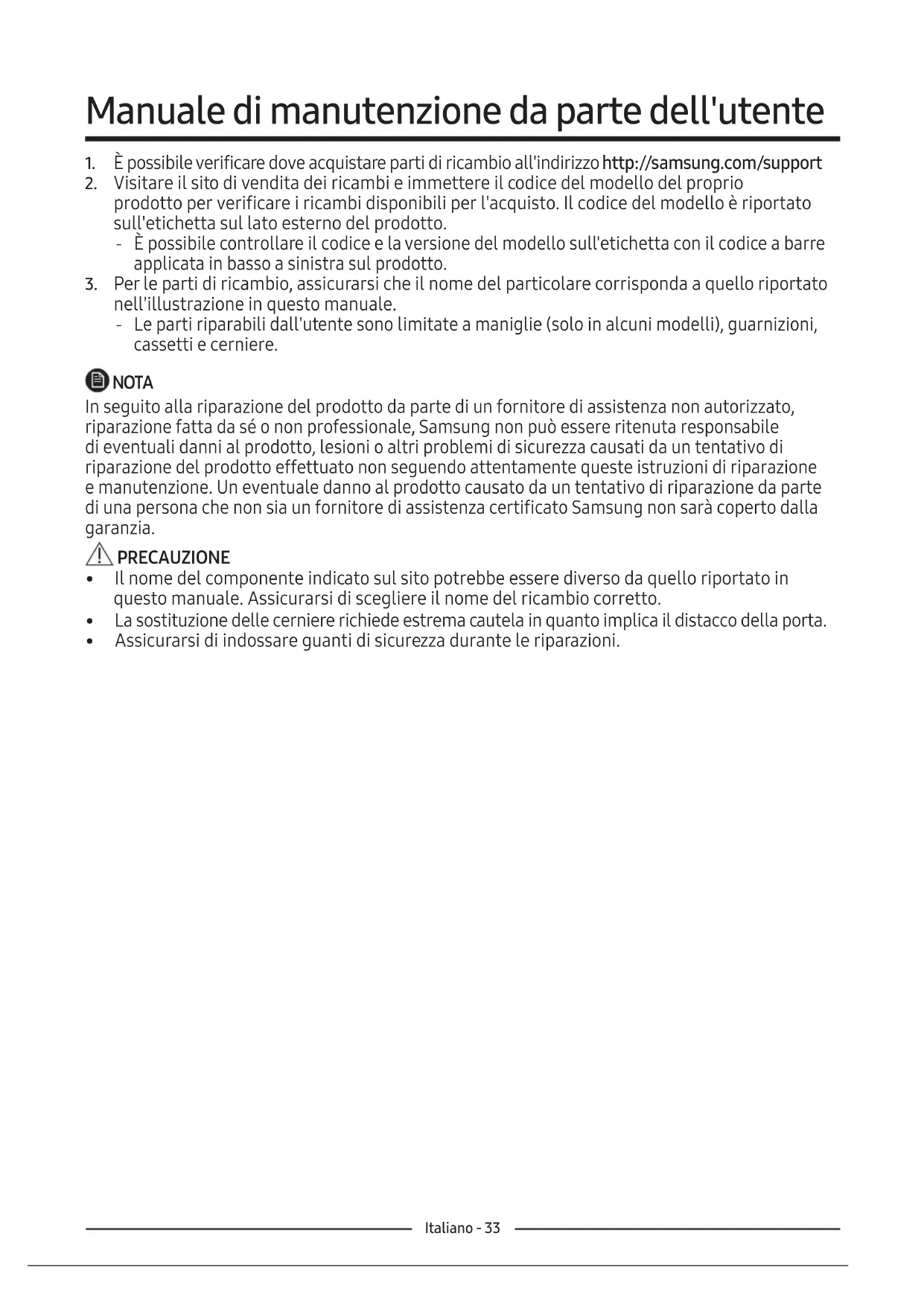

Manuale di manutenzione da parte dell'utente

1. È possibile verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support
2. Visitare il sito di vendita dei ricambi e immettere il codice del modello del proprio prodotto per verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto.

- È possibile controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

1. Per le parti di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato nell'illustrazione in questo manuale.

- Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti e cerniere.

NOTA

In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da sé o non professionale, Samsung non può essere ritenuta responsabile di eventuali danni al prodotto, lesioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettuato non seguendo attentamente queste istruzioni di riparazione e manutenzione. Un eventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sarà coperto dalla garanzia.

PRECAUZIONE

• Il nome del componente indicato sul sito potrebbe essere diverso da quello riportato in questo manuale. Assicurarsi di scegliere il nome del ricambio corretto.
  • La sostituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta.
  • Assicurarsi di indossare guanti di sicurezza durante le riparazioni.

L'immagine effettiva e le parti previste nel frigorifero possono variare, a seconda del modello e del paese.

03 Cerniera superiore

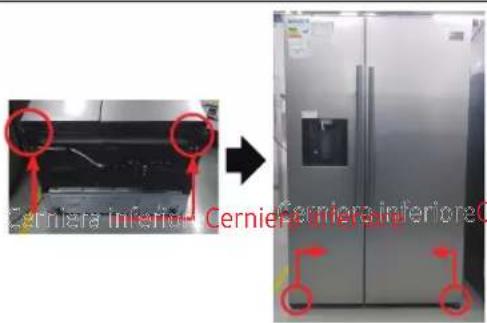

05 Cerniera inferiore

02 Cassetto

04 Guarnizione

Sostituzione della maniglia

Il nome del modello è simile a questi: RS54**3****, RS52**3****, RS50**3****, la parte al posto dell'asterisco può variare a seconda del modello.

Gli asterischi nel codice del modello indicano una variante del modello e possono sostituire (0 - 9) o (A - Z) nel codice del modello.

PRECAUZIONE

• Quando si sostituisce la maniglia della porta, prestare attenzione a non rigare la parte anteriore della porta.
• Premere saldamente le maniglie nei supporti. Assicurarsi che non vi sia spazio tra il supporto e la porta.
• Serrare saldamente le viti quando si applica la maniglia.
• Controllare che la maniglia sia saldamente attaccata prima di usare il prodotto.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite

a testa piatta

Distacco delle maniglie

NOTA

Questa procedura si applica a entrambi i comparti, frigorifero e congelatore.

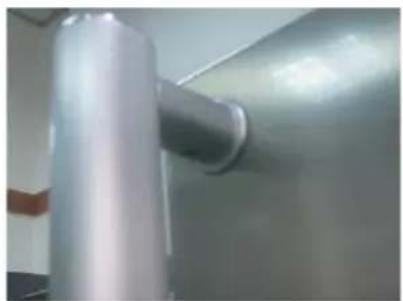

1. I gruppi maniglia sono situati sulla parte anteriore della porta del frigorifero.

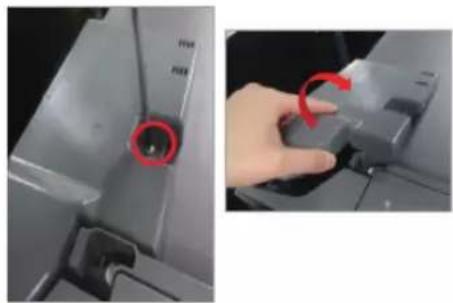

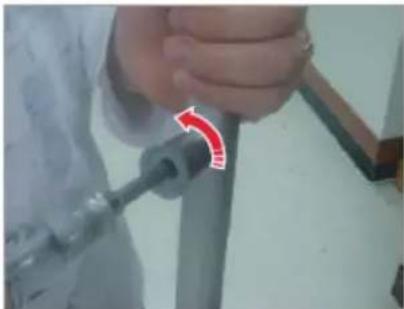

1. Inserire il cacciavite piccolo a testa piatta nel foro nella parte inferiore del cappuccio del supporto della maniglia ed estrarre il gruppo della maniglia sul lato anteriore ruotando il cacciavite verso un lato.

Girare il gruppo maniglia su un lato per smontare la posizione inferiore

1. Svitare le 4 viti per smontare il cappuccio del supporto della maniglia e il supporto della maniglia.

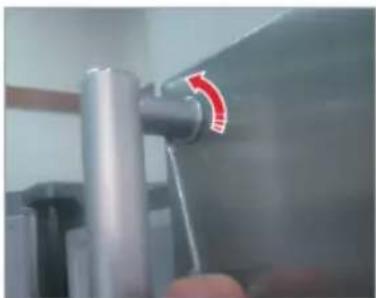

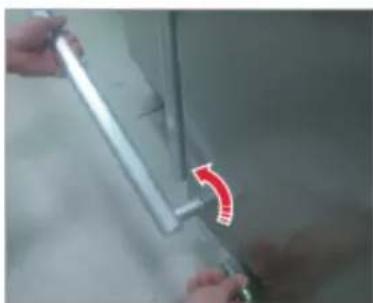

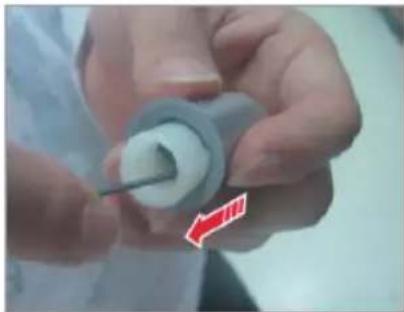

1. Tirare il supporto della maniglia verso l'esterno usando la chiave esagonale come mostrato o il cacciavite a testa piatta spingendo il lato posteriore.

Sostituzione della guarnizione

PRECAUZIONE

Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero.

Rimozione della guarnizione

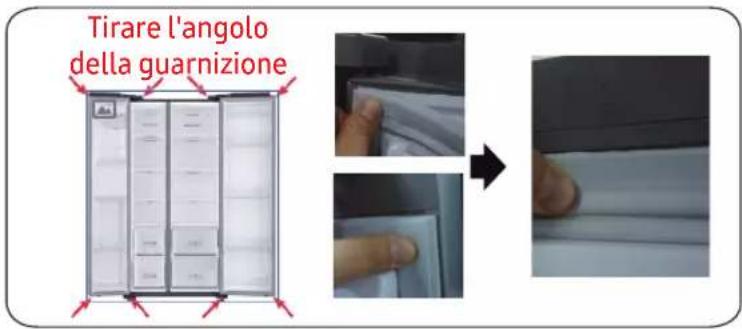

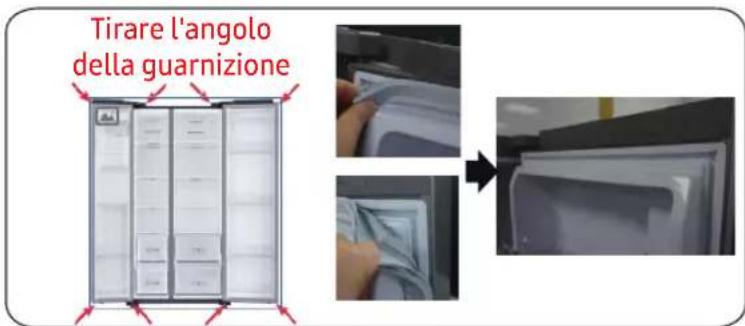

1. Tirare i 4 angoli della guarnizione.
2. Tirare il centro della guarnizione.

Sostituzione della guarnizione

1. Spingere i 4 angoli della guarnizione.
2. Spingere il centro della guarnizione.

1. Spingere i 4 angoli della guarnizione.
2. Spingere il centro della guarnizione.

PRECAUZIONE

Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio.

Rimozione del cassetto

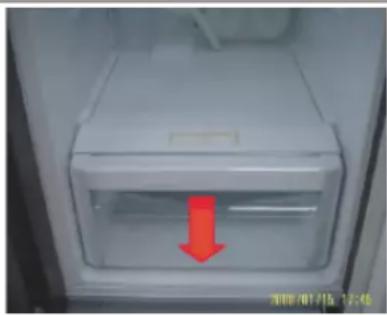

1. Estrarre il cassetto fino a quando si ferma.
2. Inclinare il cassetto verso l'alto ed estrarllo fino a rimozione completa.

Reinserimento dei cassetti

Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Sostituzione della cerniera

Per sostituire le cerniere è necessario prima rimuovere la porta.

PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti.
- Prima di sostituire le cerniere, mettere una protezione morbida, come del cartone, sul pavimento per evitare graffi quando si posano le porte a terra.
- Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare l'assistenza tecnica professionale.
- Se si rimuove la cerniera senza tenere la porta, la porta potrebbe cadere e causare infortuni.
• Assicurarsi che l'alberino sia saldamente fissato sulla cerniera.
- Controllare che la cerniera sia saldamente attaccata al mobile.
- Verificare che i connettori dei cavi siano collegati correttamente.
- Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

AVVERTENZA

• L'inclinazione/posa del frigorifero richiede come minimo 2 persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite a testa piatta Chiave da 11 mm

Chiave a brugola da 10 mm Chiave a brugola da 8 mm Chiave da 10 mm

Inversione della porta

NOTA

Per i modelli con maniglie, prima invertire le maniglie. (Per informazioni dettagliate, consultare la sezione "Invertire la posizione della maniglia della porta (Per i modelli con maniglie a sbarra)").

1. Scollegare il cavo di alimentazione e rimuovere 1 vite della copertura usando un cacciavite Phillips.

Quindi aprire la porta del congelatore e tirare i ganci sui lati per allentare la copertura. Sollevare la copertura verso di sé per staccarla.

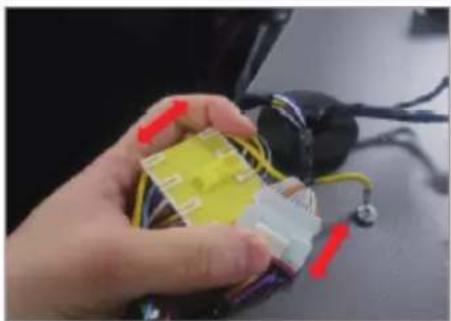

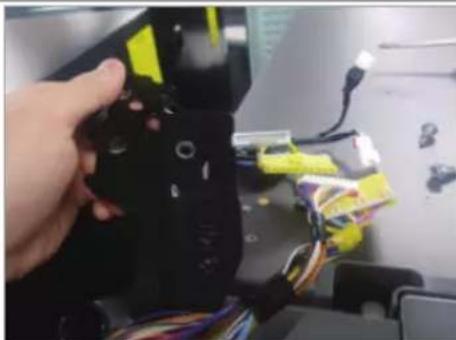

1. Scollegare i due alloggiamenti superiori.

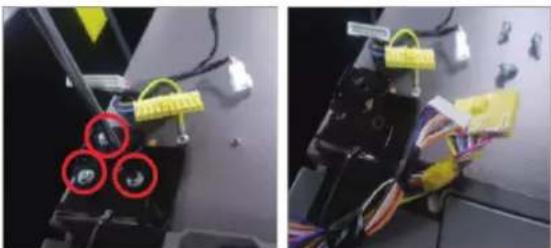

1. Rimuovere i tre bulloni che tengono la cerniera.

1. Smontare la cerniera superiore

1. Scollegare il cavo di alimentazione.
2. Posare l'insieme.

È necessario lavorare in almeno 2 persone.

Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.

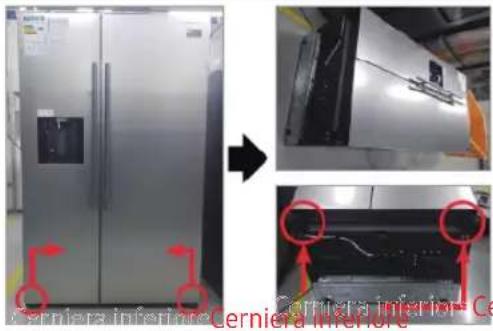

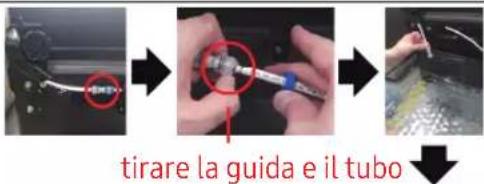

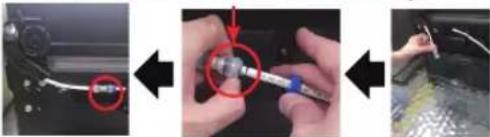

1. Scollegareiltubo. (Solo per la cerniera inferiore sinistra)
2. Scaricare l'acqua nel tubo. (Solo per la cerniera inferiore sinistra)
3. Rimuovere il bullone (3a). (Usando la chiave o la chiave a tubo da 10 mm)

4. Rimuovere le cerniere inferiori sinistra e destra.

5. Montare la cerniera inferiore alla base. (Usando la chiave o la chiave a tubo da 10 mm)

6. Collegare il tubo (solo per la cerniera inferiore sinistra)
7. Montare il tubo dell'acqua in ingresso. (Solo per la cerniera inferiore sinistra)

Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.

1. Montare le cerniere inferiori sinistra e destra.
2. Mettere sopra l'insieme.

È necessario lavorare in almeno 2 persone.
