RS50N3513WW - Refrigerador SAMSUNG - Manual de uso y guía de instrucciones gratis

Marca	Samsung
Modelo	RS50N3513WW
Tipo de producto	Refrigerador de puertas francesas con congelador en cajón
Dimensiones (Al x An x Pr)	1778 x 908 x 739 mm (estimado)
Peso neto	97 kg (estimado)
Clase climática	SN-T (templada a tropical)
Clase energética	E (estimado)
Capacidad total neta	505 L (estimado)
Capacidad neta del refrigerador	340 L (estimado)
Capacidad neta del congelador	165 L (estimado)
Alimentación	220-240 V, 50 Hz
Funciones principales	Enfriamiento multiflujo, descongelación automática, control electrónico, pantalla digital
Tipo de descongelación	Automática
Refrigerante	R-600a (isobutano) (estimado)
Nivel de ruido	42 dB(A) (estimado)
Piezas reparables por el usuario	Manijas, juntas, cajones, bisagras
Mantenimiento y limpieza	Limpieza regular del interior, verificación de juntas, descongelación manual si es necesario
Seguridad	Desconectar antes de reparar, usar guantes de seguridad, manipulación de puertas por dos personas
Información general	Manual disponible en varios idiomas, piezas de repuesto en el sitio web de Samsung Support

Preguntas frecuentes - RS50N3513WW SAMSUNG

¿Cómo invertir la puerta del refrigerador RS50N3513WW?

Desconecte el aparato, retire la cubierta superior, desconecte los conectores, desmonte la bisagra superior, luego la bisagra inferior. Invierta la posición de las bisagras y vuelva a montar. Esta operación requiere al menos dos personas.

¿Cómo reemplazar la manija de la puerta?

Use un destornillador pequeño de cabeza plana para retirar la cubierta inferior, luego desatornille los 4 tornillos. Retire el conjunto de manija y soporte. Para instalar, invierta los pasos apretando firmemente los tornillos.

¿Cómo retirar el cajón del congelador?

Tire del cajón hasta el tope, inclínelo hacia arriba y tire hasta que se retire. Para volver a colocarlo, realice la operación inversa.

¿Cómo reemplazar la junta de la puerta?

Tire de las 4 esquinas de la junta, luego del centro. Para volver a colocarla, empuje las 4 esquinas y luego el centro. Asegúrese de que la junta esté bien fijada para evitar fugas de aire frío.

¿Dónde encontrar las piezas de repuesto para este modelo?

Visite el sitio web de Samsung Support (http://samsung.com/support) e ingrese el código de modelo RS50N3513WW. Allí encontrará manijas, juntas, cajones y bisagras.

¿Qué herramientas son necesarias para la reparación?

Destornillador Phillips, destornillador de cabeza plana, llave de 11 mm, llave de vaso de 10 mm, llave de vaso de 8 mm, llave de 10 mm.

¿Qué hacer si la puerta no cierra correctamente?

Verifique la junta (reemplácela si está gastada) y las bisagras (apriételas si es necesario). Asegúrese de que el aparato esté nivelado.

¿Cómo limpiar el interior del refrigerador?

Desconecte el aparato, vacíe los alimentos, limpie con un paño suave y agua jabonosa. Enjuague y seque. No use productos abrasivos.

¿Qué hacer en caso de ruido anormal?

Verifique que el aparato esté nivelado y que la parte trasera no toque una pared. Los ruidos normales de funcionamiento incluyen el compresor y el ventilador.

¿Cuál es el procedimiento para invertir la posición de la manija?

Consulte la sección 'Inversión de la posición de la manija de la puerta' en el manual. Retire la manija, mueva los soportes al otro lado y vuelva a montar. Tenga cuidado de no rayar la puerta.

MANUAL DE USUARIO RS50N3513WW SAMSUNG

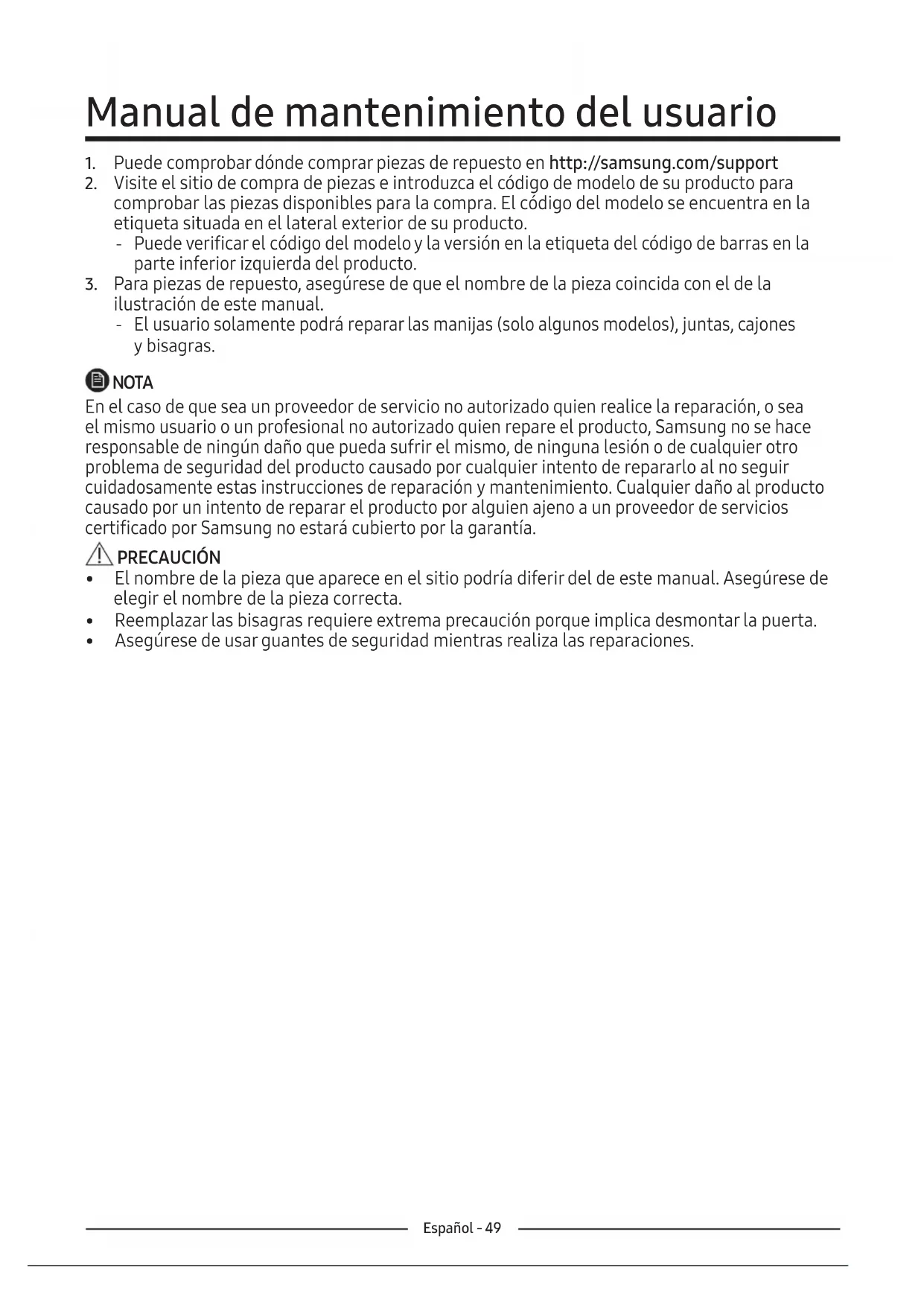

Manual de mantenimiento del usuario

1. Puede comprobar dónde comprar piezas de repuesto en http://samsung.com/support
2. Visite el sitio de compra de piezas e introduzca el código de modelo de su producto para comprobar las piezas disponibles para la compra. El código del modelo se encuentra en la etiqueta situada en el lateral exterior de su producto.
3. Puede verificar el código del modelo y la versión en la etiqueta del código de barras en la parte inferior izquierda del producto.
4. Para piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. El usuario solamente podrá reparar las manijas (solo algunos modelos), juntas, cajones y bisagras.

NOTA

En el caso de que sea un proveedor de servicio no autorizado quien realice la reparación, o sea el mismo usuario o un profesional no autorizado quien repare el producto, Samsung no se hace responsable de ningún daño que pueda sufrir el mismo, de ninguna lesión o de cualquier otro problema de seguridad del producto causado por cualquier intento de repararlo al no seguir cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparar el producto por alguien ajeno a un proveedor de servicios certificado por Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio podría diferir del de este manual. Asegúrese de elegir el nombre de la pieza correcta.
• Reemplazar las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad mientras realiza las reparaciones.

La imagen real y las partes provistas del refrigerador podrían diferir, según el modelo y el país.

El nombre del modelo se ve así: RS54**3****, RS52**3****, RS50**3****. Lo que sustituye a los asteriscos podría variar según el modelo.

Los asteriscos en el código del modelo indican una variante del modelo y se puede reemplazar por (0-9) o (A-Z) en el código del modelo.

PRECAUCIÓN

• Cuando reemplace la manija de la puerta, tenga cuidado de no rayar la superficie frontal de la puerta.
• Presione firmemente las manijas en los soportes. Asegúrese de que no haya espacio entre los soportes y la puerta.
• Ajuste con firmeza los tornillos al colocar el asa.
• Verifique que el asa esté bien sujeto antes de usar el producto.

Herramientasnecesarias (no incluidas)

Destornillador de cabeza plana

Para separar las asas

NOTA

Este procedimiento se aplica tanto al compartimento frigorífico como al congelador.

1. Los conjuntos de manijas se encuentran en la parte delantera de la puerta del refrigerador.

2. Introduzca el pequeño destornillador de cabeza plana en el orificio de la parte inferior de la manija de soporte de la carcasa y tire del conjunto de la manija hacia el frente girando el destornillador hacia un lateral.

Gire el conjunto de la manija hacia un lado para disimular la posición inferior

1. Desatornille los 4 tornillos para desmontar el asa de soporte de la carcasa y del asa de soporte.

1. Extraiga el asa de soporte con una llave hexagonal tal y como se muestra o un destornillador de cabeza plana empujando la parte posterior.

Reemplazo de las juntas

PRECAUCIÓN

Asegúrese de colocar firmemente la junta. De lo contrario, podría producirse una fuga de aire frío del frigorífico.

Para quitar la junta

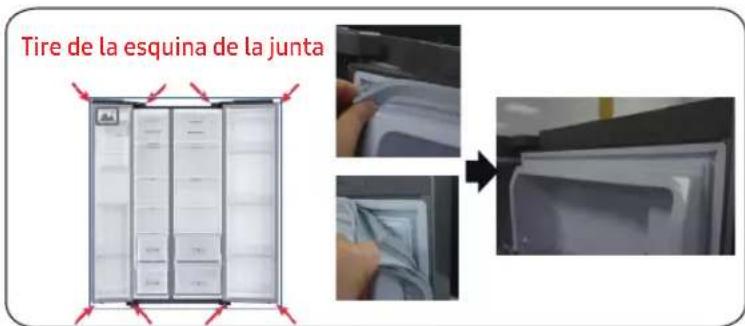

1. Tire de las 4 esquinas de la junta.
2. Tire del centro de la junta.

Para reemplazar la junta

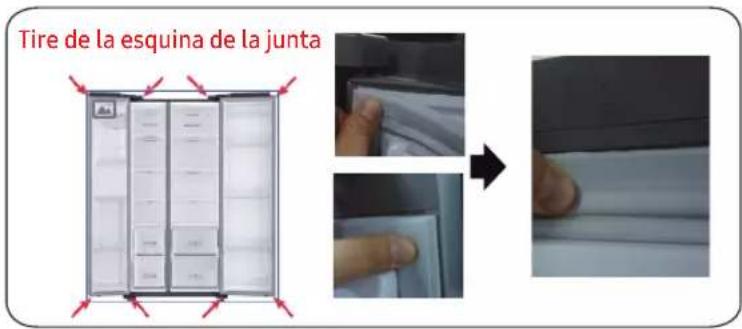

1. Empuje las 4 esquinas de la junta.
2. Empuje el centro de la junta.

1. Empuje las 4 esquinas de la junta.
2. Empuje el centro de la junta.

PRECAUCIÓN

Compruebe que el cajón esté insertado correctamente en el riel durante el montaje.

Para quitar el cajón

1. Extraiga el cajón todo lo que pueda.
2. Incline el cajón hacia arriba y extráigalo hasta sacarlo.

Para volver a colocar los cajones

Volver a colocar los cajones sigue el orden inverso de sus respectivos pasos de extracción.

Reemplazo de la bisagra

Para reemplazar las bisagras, primero deberá quitar las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucho cuidado porque las puertas son pesadas.
• Antes de volver a colocar las bisagras, coloque algo que sirva como almohadilla, como un cartón en el suelo para evitar que se raye la puerta cuando las coloque.
• Como las bisagras deben manipularse con cuidado y ser reemplazadas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si quita la bisagra sin sujetar la puerta, la puerta podría caersele encima y causarle lesiones.
• Asegúrese de que el eje esté firmemente ajustado en la bisagra.
• Compruebe que la bisagra esté firmemente sujeta al gabinete.
• Asegúrese de que los conectores de los cables estén conectados correctamente.
• Tenga cuidado de no dañar los cables al sujetar la cubierta superior.

ADVERTENCIA

• Inclinar / colocar el frigorífico requiere de un mínimo de 2 personas.
• Desconecte el cable de alimentación antes de invertir las puertas.

Herramientasnecesarias (no incluidas)

Destornillador Philips Destornillador de cabeza plana Llave de 11 mm

Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm

Invertir la puerta

NOTA

Para los modelos con asas, invierta primero las asas. (Para obtener información detallada, consulte la sección "Inversión de la posición de la manija de la puerta (para modelos con manijas de barra").)

1. Desconecte el cable de alimentación y retire 1 tornillo de la cubierta con un destornillador Phillips.

A continuación, abra la puerta del congelador y tire de los ganchos de los laterales para aflojar la tapa.

Levante la tapa hacia usted para separarla.

1. Desconecte las dos carcasas superiores.

2. Retire los tres tornillos que sujetan la bisagra.

3. Desmonte la bisagra superior de

1. Desconecte el cable de alimentación.
2. Tumbe el conjunto.

Deberán participar al menos 2 personas.

Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

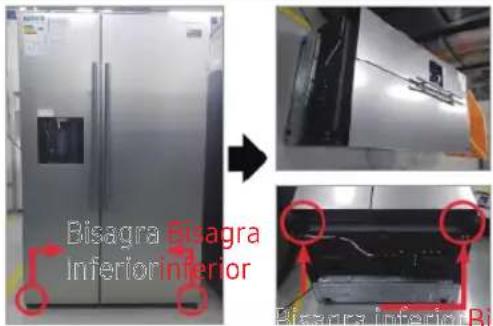

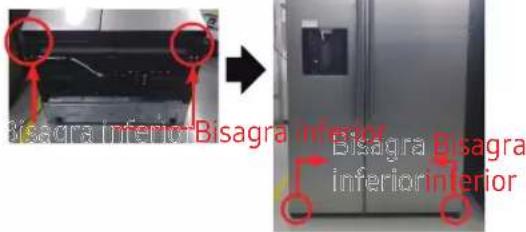

Bisagra inferior

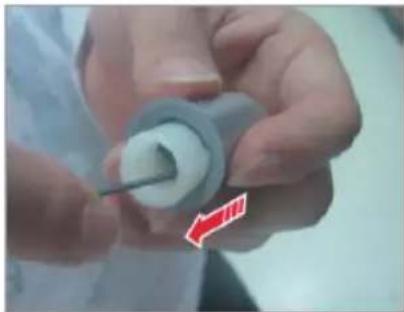

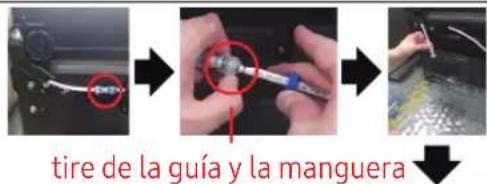

Empuje la guía y la manguera

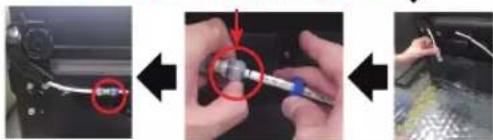

1. Desconecte la manguera. (Solo para la bisagra inferior izquierda)
2. Deje correr el agua de la manguera. (Solo para la bisagra inferior izquierda)

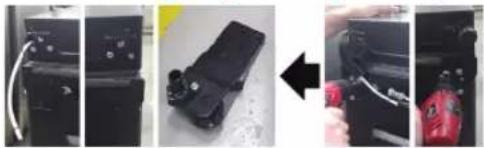

3. Retire el perno (3ea). (Con una llave inglesa o una llave de caja de 10 mm)

4. Retire la inferior baja R / L.

5. Monte la bisagra en la zona baja de la parte inferior. (Con una llave inglesa o una llave de caja de 10 mm)

6. Conectar la manguera (solo bisagra inferior izquierda)
7. Deje correr el agua de la manguera. (Solo para la bisagra inferior izquierda)

Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

1. Ensamble la bisagra inferior R / L.
2. Levante el conjunto.

Deberán participar al menos 2 personas.
