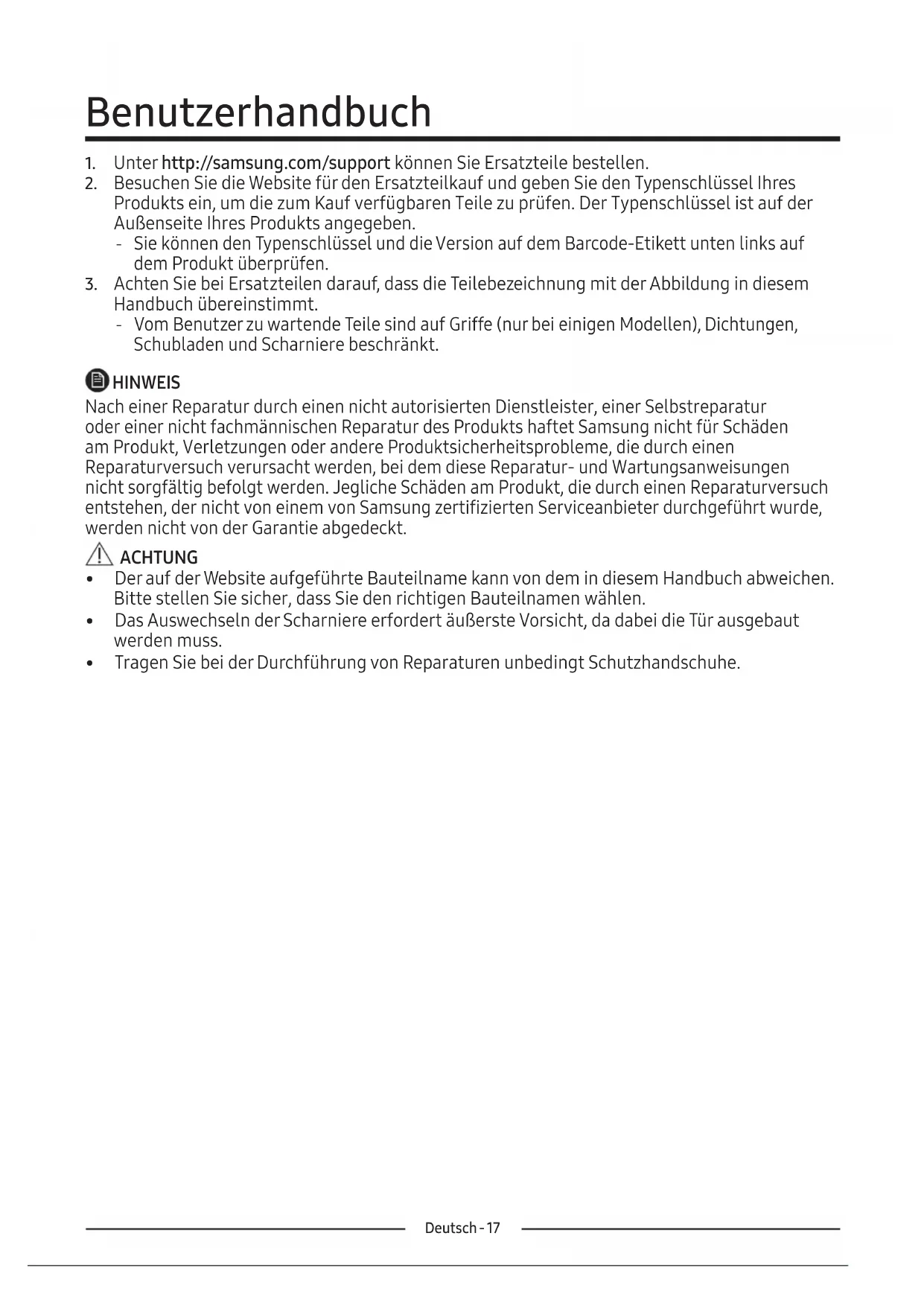

1. Unter http://samsung.com/support können Sie Ersatzteile bestellen.

2. Besuchen Sie die Website für den Ersatzteilkauf und geben Sie den Typenschlüssel Ihres

Produkts ein, um die zum Kauf verfügbaren Teile zu prüfen. Der Typenschlüssel ist auf der Außenseite Ihres Produkts angegeben. ‐ Sie können den Typenschlüssel und die Version auf dem Barcode-Etikett unten links auf dem Produkt überprüfen.

3. Achten Sie bei Ersatzteilen darauf, dass die Teilebezeichnung mit der Abbildung in diesem

Handbuch übereinstimmt. ‐ Vom Benutzer zu wartende Teile sind auf Griffe (nur bei einigen Modellen), Dichtungen, Schubladen und Scharniere beschränkt. HINWEIS Nach einer Reparatur durch einen nicht autorisierten Dienstleister, einer Selbstreparatur oder einer nicht fachmännischen Reparatur des Produkts haftet Samsung nicht für Schäden am Produkt, Verletzungen oder andere Produktsicherheitsprobleme, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig befolgt werden. Jegliche Schäden am Produkt, die durch einen Reparaturversuch entstehen, der nicht von einem von Samsung zertifizierten Serviceanbieter durchgeführt wurde, werden nicht von der Garantie abgedeckt. ACHTUNG

• Der auf der Website aufgeführte Bauteilname kann von dem in diesem Handbuch abweichen. Bitte stellen Sie sicher, dass Sie den richtigen Bauteilnamen wählen.

• Das Auswechseln der Scharniere erfordert äußerste Vorsicht, da dabei die Tür ausgebaut werden muss.

• Tragen Sie bei der Durchführung von Reparaturen unbedingt Schutzhandschuhe.Deutsch - 18

Das tatsächliche Erscheinungsbild und die mitgelieferten Teile des Kühlschranks können je nach Modell und Land abweichen.Deutsch - 19 Austausch des Griffs Erforderliche Werkzeuge (nicht mitgeliefert) Griffe abnehmen HINWEIS Dieser Vorgang gilt sowohl für das Kühl- als auch für das Gefrierfach. Der Modellname sieht so aus: RS54**3****, RS52**3****, RS50**3****, Was die Sternchen ersetzt, kann je nach Modell unterschiedlich sein. Stern(e) im Typenschlüssel weisen auf ein Variantenmodell hin und können (0-9) oder (A-Z) im Typenschlüssel ersetzen. ACHTUNG

• Achten Sie beim Austauschen des Türgriffs darauf, dass Sie die Vorderseite der Tür nicht verkratzen.

• Drücken Sie die Griffe an den Auflagen fest an. Stellen Sie sicher, dass kein Spalt zwischen den Auflagen und der Tür vorhanden ist.

• Ziehen Sie die Schrauben beim Befestigen des Griffs fest an.

• Prüfen Sie, ob der Griff fest sitzt, bevor Sie das Produkt verwenden. Kreuzschlitzschraubenzieher Flachkopfschraubenzieher

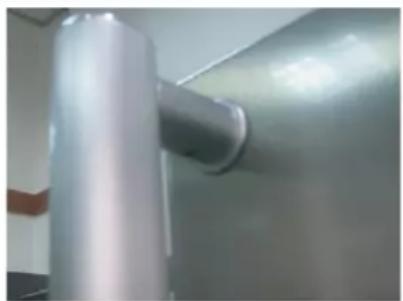

1. Die Griffe befinden sich an der

Vorderseite der Kühlschranktür.

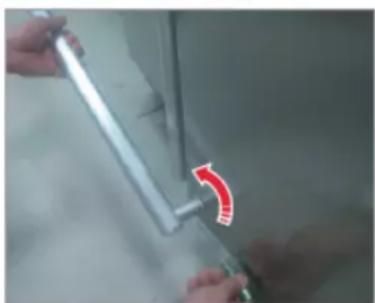

2. Stecken Sie den kleinen Flachkopf-

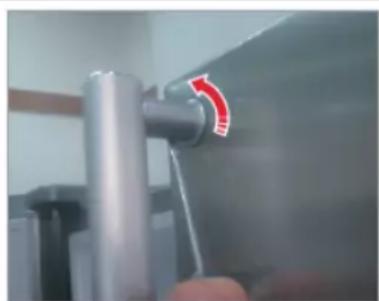

Schraubenzieher in die Bohrung an der Unterseite des Kappenstützgriffs und ziehen Sie die Griffbaugruppe nach vorne heraus, indem Sie den Schraubenzieher zu einer Seite drehen. Drehen Sie das Griffstück zu einer Seite, um sie über die untere Position zu demontierenDeutsch - 20

3. Lösen Sie 4 Schrauben, um den

Kappenstützgriff und den Stützgriff zudemontieren.

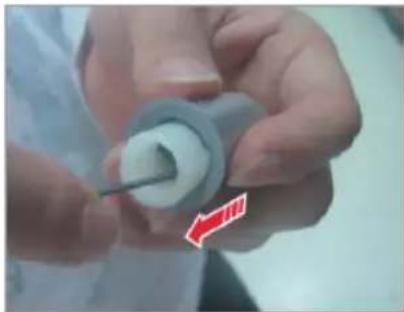

4. Ziehen Sie den Stützgriff mit einem

Sechskantschlüssel (siehe Abbildung) oder einem Schlitzschraubendreher heraus, indem Sie auf die Rückseite drücken.Deutsch - 21 Austausch der Dichtung VORSICHT Stellen Sie sicher, dass Sie die Dichtung fest anbringen. Andernfalls kann kalte Luft aus dem Kühlschrank entweichen. Abnahme der Dichtung

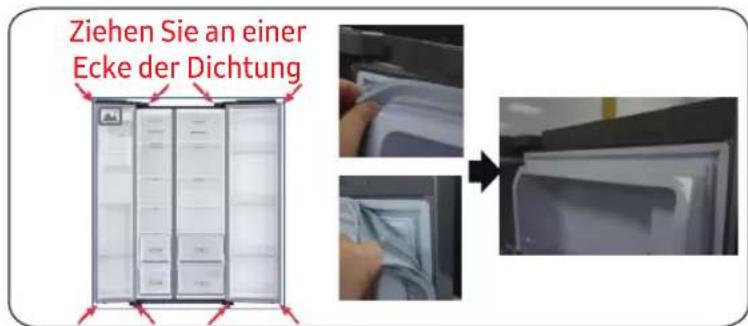

1. Ziehen Sie an den 4 Ecken der

2. Ziehen Sie in der Mitte der Dichtung.

Austausch der Dichtung

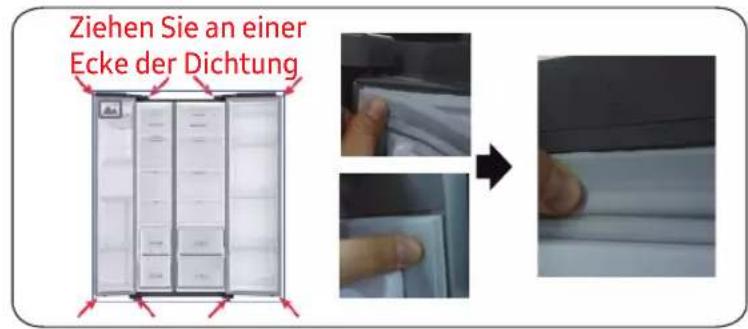

1. Drücken Sie an den 4 Ecken der

2. Drücken Sie in der Mitte der Dichtung.

1. Drücken Sie an den 4 Ecken der

2. Drücken Sie in der Mitte der Dichtung.

Ziehen Sie an einer Ecke der Dichtung Ziehen Sie an einer Ecke der DichtungDeutsch - 22 Austausch Schublade Austausch Scharnier VORSICHT Prüfen Sie beim Einbau, ob die Schublade richtig in die Schiene eingesetzt ist. Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. VORSICHT

• Gehen Sie beim Ausbauen der Türen äußerst vorsichtig vor, da die Türen schwer sind.

• Legen Sie vor dem Auswechseln der Scharniere eine weiche Unterlage wie z. B. Pappe auf den Boden, um Kratzer an der Tür zu vermeiden, wenn Sie die Türen abstellen.

• Da die Scharniere vorsichtig gehandhabt und von zwei oder mehr Personen ausgetauscht werden müssen, empfehlen wir Ihnen, einen professionellen technischen Service in Anspruch zu nehmen.

• Wenn Sie das Scharnier entfernen, ohne die Tür festzuhalten, kann die Tür herunterfallen und Verletzungen verursachen.

• Achten Sie darauf, dass die Welle am Scharnier fest angezogen ist.

• Prüfen Sie, ob das Scharnier fest mit dem Schrank verbunden ist.

• Stellen Sie sicher, dass die Kabelstecker richtig angeschlossen sind.

• Achten Sie darauf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden. WARNUNG

• Zum Kippen/Legen des Kühlschranks sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen umkehren. Schublade herausnehmen 1. Ziehen Sie die Schublade bis zum Anschlag heraus.2. Kippen Sie die Schublade nach oben und ziehen Sie sie heraus, bis sie entnommen werden kann. Wiedereinsetzen der Schubladen Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte. Erforderliche Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubenzieher Flachkopfschraubenzieher 11 mm Schraubenschlüssel 10 mm Steckschlüssel 8 mm Steckschlüssel 10 mm SchraubenschlüsselDeutsch - 23 Umkehrung der Tür HINWEIS Bei den Modellen mit Griffen drehen Sie zuerst die Griffe um. (Detaillierte Informationen finden Sie im Abschnitt “„Umkehrung der Türgriffposition (bei Modellen mit Stangengriffen)“

1. Ziehen Sie das Netzkabel ab und entfernen

Sie 1 Abdeckungsschraube mit einem Kreuzschlitzschraubenzieher. Öffnen Sie dann die Gefrierschranktür undziehen Sie an den Haken an den Seiten, um die Abdeckung zu lösen. Heben Sie die Abdeckung in Ihre Richtung an, um sie abzunehmen.

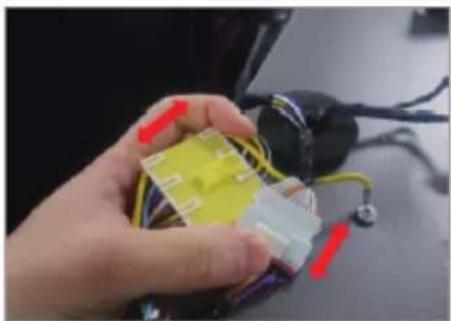

2. Trennen Sie die beiden oberen Gehäuse ab.

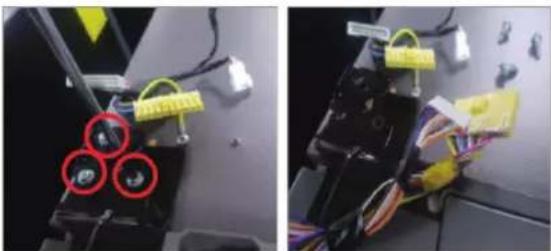

3. Entfernen Sie die drei Schrauben, die das

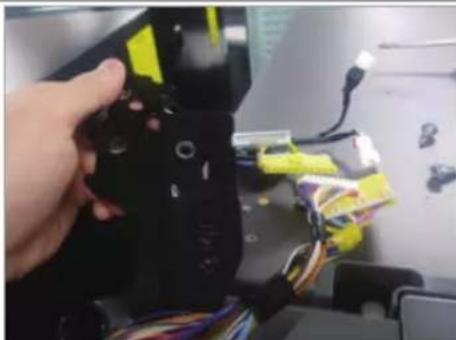

4. Demontieren Sie das obere Scharnier vonDeutsch - 24

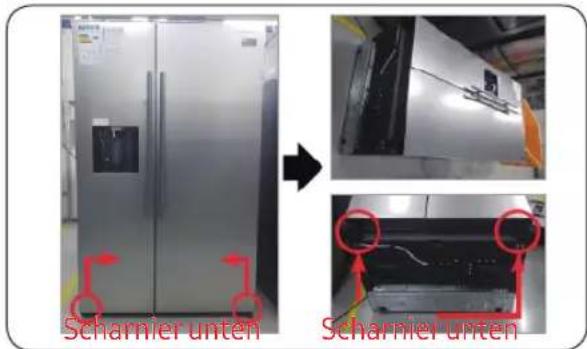

1. Ziehen Sie das Netzkabel ab.

2. Legen Sie das Gerät hin.

Es ist notwendig, dass mehr als 2Personen arbeiten. Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen.

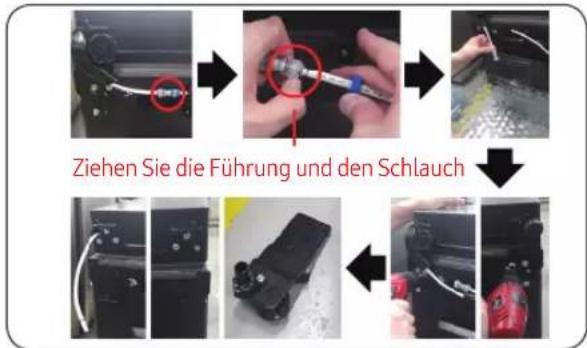

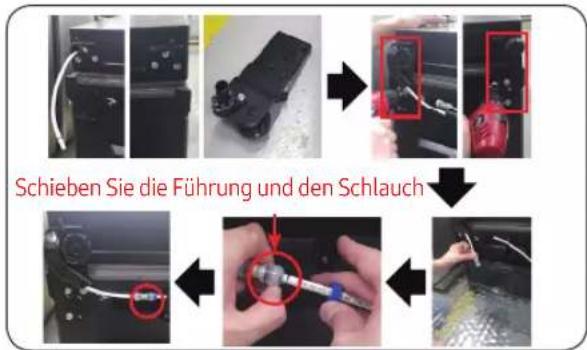

1. Schlauch abtrennen.

(nur Scharnier links unten)

2. Wasser im Schlauch ablassen.

(nur Scharnier links unten)

3. Schraube entfernen (3 Stück).

(Mit Schraubenschlüssel oder 10-mm-Ringschlüssel)

4. Entfernen Sie das untere Scharnier R/L.

1. Scharnier unten montieren.

(Mit Schraubenschlüssel oder 10-mm-Ringschlüssel)

2. Schlauch anschließen (nur Scharnier unten links)

3. Wasser im Schlauch ablassen.

(nur Scharnier links unten) Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen.

1. Bauen Sie das untere Scharnier R/L ein.

2. Stellen Sie das Gerät auf.

Es ist notwendig, dass mehr als 2Personen daran arbeiten. VORSICHT VORSICHT VORSICHT VORSICHT Ziehen Sie die Führung und den Schlauch Schieben Sie die Führung und den Schlauch Scharnier untenScharnier unten Scharnier untenScharnier unten Scharnier untenScharnier unten Scharnier untenScharnier untenNederlands - 25 Onderhoudshandleiding
