Prekės ženklas	Samsung
Modelis	RS50N3513WW
Produkto tipas	Šaldytuvas su prancūziškomis durimis ir stalčių šaldikliu
Matmenys (H x L x P)	1778 x 908 x 739 mm (apytiksliai)
Neto svoris	97 kg (apytiksliai)
Klimato klasė	SN-T (nuo vidutinio iki atogrąžų)
Energijos klasė	E (apytiksliai)
Bendra neto talpa	505 L (apytiksliai)
Šaldytuvo neto talpa	340 L (apytiksliai)
Šaldiklio neto talpa	165 L (apytiksliai)
Maitinimas	220-240 V, 50 Hz
Pagrindinės funkcijos	Daugiasraigtis vėsinimas, automatinis atšildymas, elektroninis valdymas, skaitmeninis ekranas
Atšildymo tipas	Automatinis
Šaltnešis	R-600a (izobutan) (apytiksliai)
Triukšmo lygis	42 dB(A) (apytiksliai)
Naudotojo taisomos dalys	Rankenos, tarpikliai, stalčiai, vyriai
Priežiūra ir valymas	Reguliarus vidaus valymas, tarpiklių tikrinimas, rankinis atšildymas jei reikia
Sauga	Prieš remontą atjunkite nuo elektros tinklo, naudokite apsaugines pirštines, duris tvarkykite dviese
Bendra informacija	Instrukcija prieinama keliomis kalbomis, atsarginės dalys Samsung Support svetainėje

Dažnai užduodami klausimai - RS50N3513WW SAMSUNG

Kaip apversti šaldytuvo RS50N3513WW duris?

Atjunkite prietaisą, nuimkite viršutinį dangtelį, atjunkite jungtis, išmontuokite viršutinį vyrį, tada apatinį vyrį. Pakeiskite vyrių padėtį ir sumontuokite atgal. Šiai operacijai reikia mažiausiai dviejų žmonių.

Kaip pakeisti durų rankeną?

Naudokite mažą plokščią atsuktuvą, kad nuimtumėte apatinį dangtelį, tada atsukite 4 varžtus. Nuimkite rankenos ir laikiklio komplektą. Norėdami sumontuoti, atlikite veiksmus atvirkštine tvarka, tvirtai priverždami varžtus.

Kaip išimti šaldiklio stalčių?

Ištraukite stalčių iki atramos, pakreipkite jį į viršų ir traukite, kol jis išsitrauks. Norėdami vėl įdėti, atlikite priešingus veiksmus.

Kaip pakeisti durų tarpiklį?

Patraukite 4 tarpiklio kampus, tada centrą. Norėdami vėl uždėti, stumkite 4 kampus, tada centrą. Įsitikinkite, kad tarpiklis yra tvirtai pritvirtintas, kad išvengtumėte šalto oro nuotėkio.

Kur rasti atsargines dalis šiam modeliui?

Apsilankykite Samsung Support svetainėje (http://samsung.com/support) ir įveskite modelio kodą RS50N3513WW. Ten rasite rankenas, tarpiklius, stalčius ir vyrius.

Kokių įrankių reikia remontui?

Kryžminis atsuktuvas, plokščias atsuktuvas, 11 mm raktas, 10 mm lizdinis raktas, 8 mm lizdinis raktas, 10 mm raktas.

Ką daryti, jei durys neužsidaro tinkamai?

Patikrinkite tarpiklį (pakeiskite, jei susidėvėjęs) ir vyrius (priveržkite, jei reikia). Įsitikinkite, kad prietaisas yra lygiai.

Kaip išvalyti šaldytuvo vidų?

Atjunkite prietaisą, išimkite maistą, nuvalykite minkšta šluoste su muiluotu vandeniu. Nuplaukite ir nusausinkite. Nenaudokite abrazyvinių valiklių.

Ką daryti, jei girdimas nenormalus triukšmas?

Patikrinkite, ar prietaisas stovi lygiai ir ar galinės sienelės nesiliečia prie sienos. Normalūs veikimo garsai apima kompresorių ir ventiliatorių.

Kokia yra rankenos padėties keitimo procedūra?

Žiūrėkite skyrių 'Durų rankenos padėties keitimas' instrukcijoje. Nuimkite rankeną, perkelkite laikiklius į kitą pusę ir vėl sumontuokite. Būkite atsargūs, kad nesubraižytumėte durų.

NAUDOJIMO INSTRUKCIJA RS50N3513WW SAMSUNG

Lithuanian - Lietuvių kalba.....161

Danish - Dansk......169

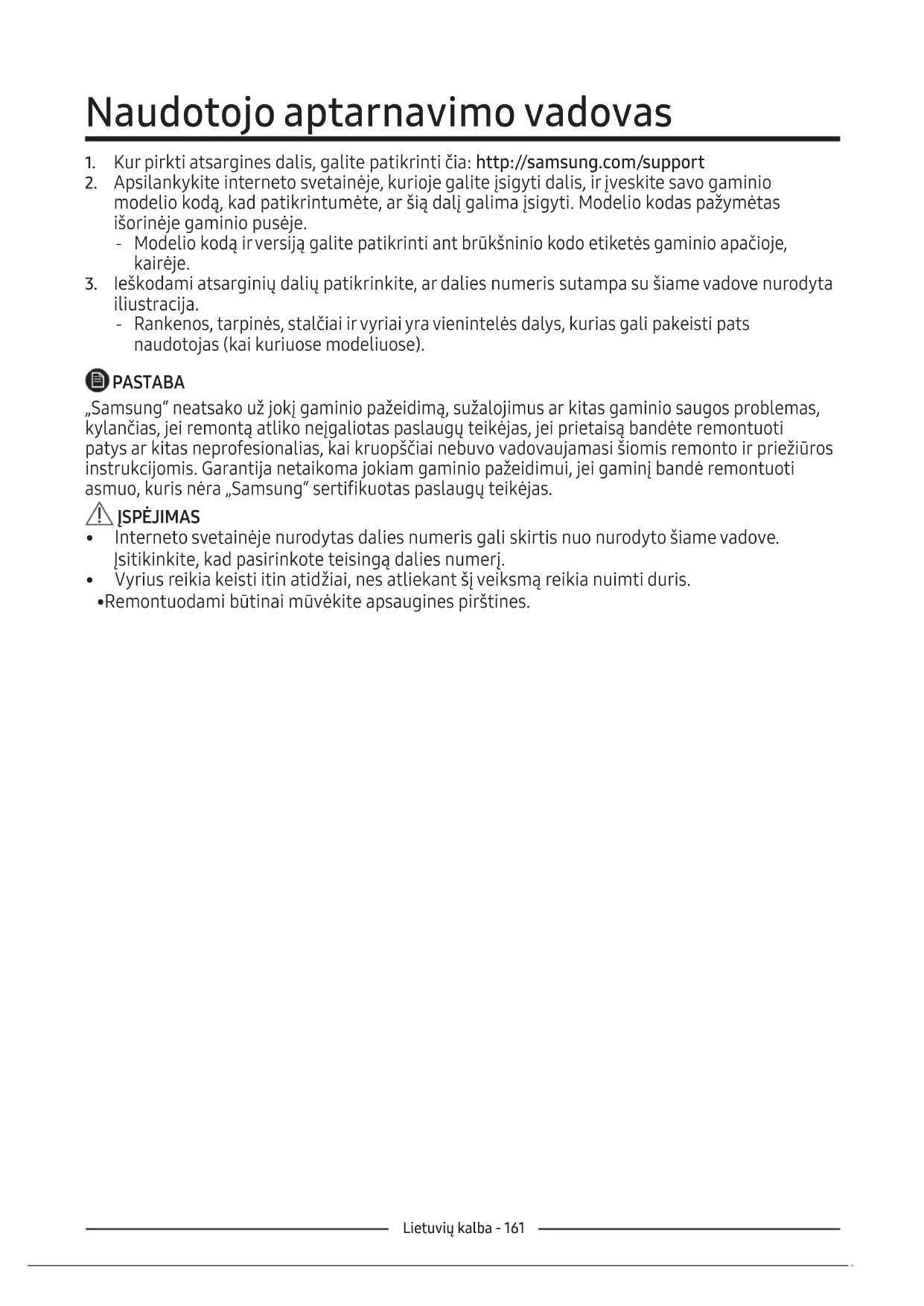

Naudotojo aptarnavimo vadovas

1. Kur pirkti atsargines dalis, galite patikrinti čia: http://samsung.com/support
2. Apsilankykite interneto svetainėje, kurioje galite įsigyti dalis, ir įveskite savo gaminio modelio kodą, kad patikrintumėte, ar šią dalį galima įsigyti. Modelio kodas pažymėtas išorinėje gaminio pusėje.

- Modelio kodą irversiją galite patikrinti ant brūkšninio kodo etiketės gaminio apačioje, kairėje.

1. leškodami atsarginių dalių patikrinkite, ar dalies numeris sutampa su šiame vadove nurodyta iljustracija.

- Rankenos, tarpinės, stalčiai ir vyriai yra vienintelės dalys, kurias gali pakeisti pats naudotojas (kai kuriuose modeliuose).

PASTABA

„Samsung“ neatsako už jokj gaminio pažeidimą, sužalojimus ar kitas gaminio saugos problemas, kylančias, jei remontą atliko nejgaliotas paslaugų teikėjas, jei prietaisą bandėte remontuoti patys ar kitas neprofesionalias, kai kruopščiai nebuvo vadovaujamasi šiomis remonto ir priežiūros instrukcijomis. Garantija netaikoma jokiam gaminio pažeidimui, jei gaminį bandė remontuoti asmuo, kuris nėra „Samsung“ sertifikuotas paslaugų teikėjas.

! JSPÈJIMAS

• Interneto svetainėje nurodytas dalies numeris gali skirtis nuo nurodyto šiame vadove. Isitikinkite, kad pasirinkote teisingą dalies numerį.
• Vyrius reikia keisti itin atidžiai, nes atliekant šj veiksmą reikia nuimti duris.

- Remontuodami būtinai mūvėkite apsaugines pirštines.

Tikrasis vaizdas ir pateikiamos šaldytuvo dalys gali skirtis priklausomai nuo modelio ir šalies.

Modelio pavadinimas atrodo taip: RS54**3****, RS52**3****, RS50**3****, žvaigždutes pakeičiantys simboliai skiriasi priklausomai nuo modelio.

Žvaigždutė (-ės) prie modelio kodo rodo modelio variantą ir modelio kode gali pakeisti (0–9) arba (A–Z).

JSPÈJIMAS

• Keisdami durų rankeną elkitės atsargiai, kad nesubraižytumėte priekinės durų dalies.
• Tvirtai paspauskite rankenas ties atramomis. Ísitikinkite, kad tarp atramų ir durų nėra tarpo.
  •Tvirtindami rankeną gerai priveržkite varžtus.
• Prieš naudodami gaminj patikrinkite, ar rankena gerai pritvirtinta.

Reikalingi jrankiai (nepridedami)

„Philips“ atsuktuvas Plokščias atsuktuvas

Kaip nuimti rankenas

PASTABA

Ši procedūra taikoma ir šaldytuvo, ir šaldiklio skyriui.

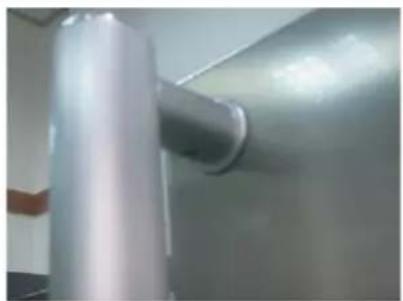

1. Rankenos yra priekinėje šaldytuvo durų dalyje.

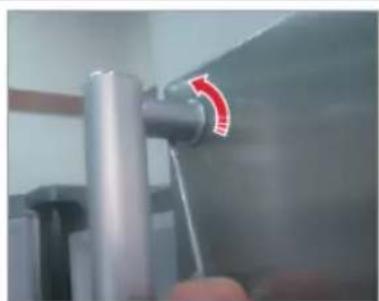

1. Mažą plokščią atsuktuvą jkiškite j angą rankenos atramos dangtelio apačioje ir rankeną patraukite j priekj, atsuktuvą pasukdami j vieną pusę.

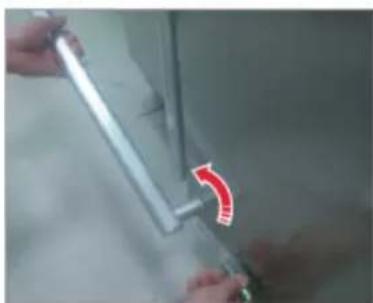

Rankeną pasukite i vieną pusę,
jei norite nuimkite apatinėje dalyje

1. Atsukite 4 varžtus, jei norite nuimti atraminės rankenos dangtelį ir atraminę rankeną.

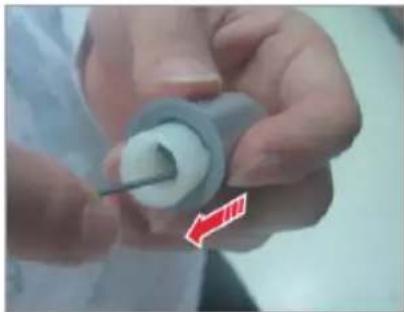

1. Ištraukite atraminę rankeną naudodami šešiakampj veržliaraktj arba plokšiu atsuktuvu pastumdami galinę dalj.

Tarpinès keitimas

JSPÉJIMAS

Įsitikinkite, kad tarpinę uždėjote tvirtai. Priešingu atveju iš šaldytuvo gali sklisti šaltas oras.

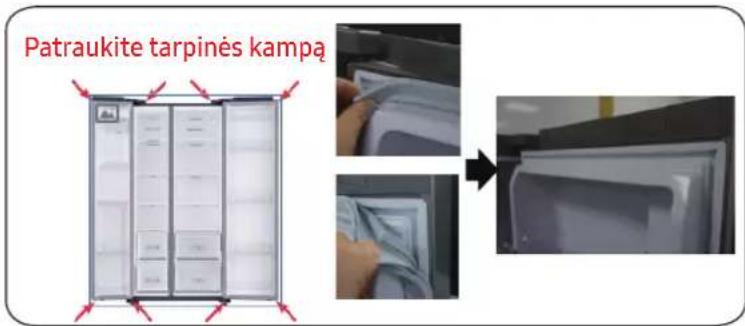

Kaip nuimti tarpinę

1. Patraukite 4 tarpinės kampus.
2. Patraukite centrinę tarpinės dalį.

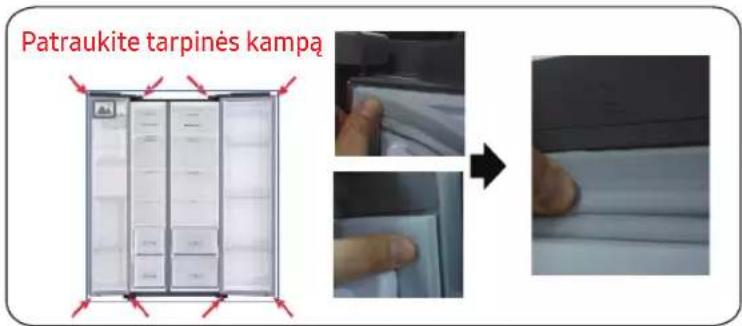

Kaip pakeisti tarpinę

1. Pastumkite 4 tarpinės kampus.
2. Pastumkite centrinę tarpinės dalį.

1. Pastumkite 4 tarpinės kampus.
2. Pastumkite centrinę tarpinės dalį.

Stalčiaus keitimas

JSPÈJIMAS

Montuodami patikrinkite, ar stalčius tinkamai įstatytas į bėgius.

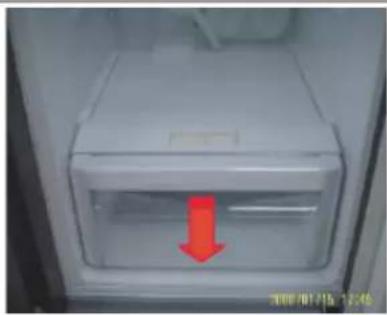

Kaip išimti stalčių

1. Stalčių ištraukite iki pat galo.

2. Stalčių pakelkite aukštyn ir ištraukite, kol jis išsiims.

Kaip jdèti stalčius

Stalčius sudėkite atvirkštine tvarka pakartodami veiksmus, kuriuos atlikote išimdami stalčius.

Vyrių keitimas

Jei norite pakeisti vyrius, pirmiausia turite nuimti duris.

JSPÉJIMAS

• Nuimdami duris elkitės itin atsargiai, nes durys yra sunkios.
• Prieš uždėdami vyrius ant durų uždėkite minkštą pagrindą, pvz., kartoną, kad nuleisdami duris jų nesubraižytumėte.
• Kadangi su vyriais reikia elgtis atsargiai ir juos keisti turi du žmonės ar daugiau, rekomenduojame kreiptis i profesionalią techninę tarnybą.
• Jei vyrj nuimsite nelaikydami duru, durys gali nukristi ir sužeisti.
• Isitikinkite, kad ašis ant vyrio yra uždėta tvirtai.
  • Patikrinkite, arvyris tvirtai pritvirtintas prie spintelès.
• Isitikinkite, kad laidų jungtys yra tinkamai sujungtos.
  Elkitės atsargiai, kad tvirtindami viršutinį dangtį nesugadintumėte laidų.

DÈMESIO

- Šaldytuvui pakelti / paguldyti reikia mažiausiai 2 žmonių.

•Prieš apversdami duris atjunkite maitinimo laidą.

Reikalingi jrankiai (nepridedami)

„Philips“ atsuktuvas Plokščias atsuktuvas 11 mm veržliaraktis

10 mm lizdinis veržliaraktis 8 mm lizdinis veržliaraktis 10 mm veržliaraktis

Duru apvertimas

PASTABA

Jei modelis yra su rankenomis, pirmiausia apsukite rankenas. (Išsamios informacijos ieškokite skyriuje „Durų rankenos padėties apvertimas“ (tik modeliams su juostinėmis rankenomis).)

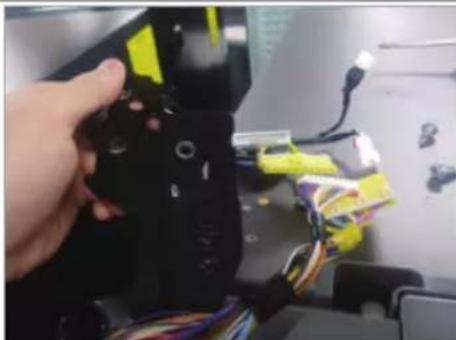

1. Atjunkite maitinimo laidą ir nuimkite 1 dangčio varžtus, naudodami „Phillips“ atsuktuvą. Tada atidarykite šaldiklio duris ir patraukite šonuose esančius kabliukus, kad atlaisvintumėte dangtį. Pakelkite dangtį link savęs, kad jį nuimtumėte

1. Nuimkite tris vyrj laikančius varžtus.

1. Nuimkite nuo viršutinio vyrio.

1. Atjunkite maitinimo laidą.

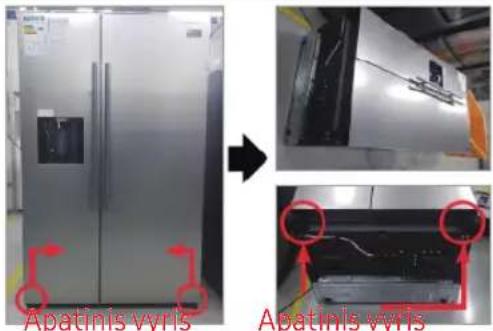

2. Paguldykite šaldytuvą.

ISPÉJIMAS

ISPÉJIMAS

Dirbti turėtų daugiau nei 2 žmonės.

Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą.

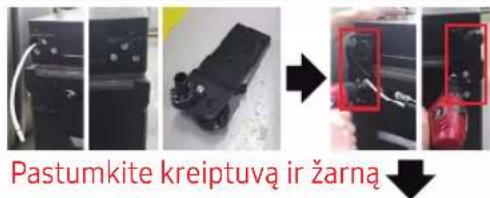

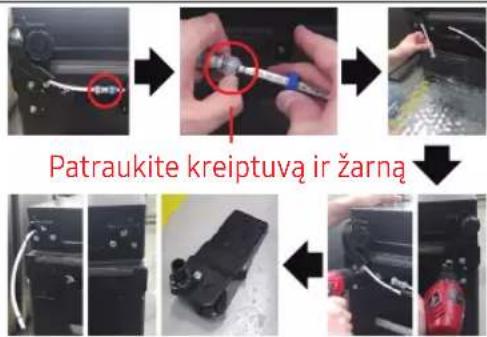

1. Atjunkite žarną.

(Tik apatinis kairysis vyris)

1. Iš žarnos išleiskite vandenj. (Tik apatinis kairysis vyris)

2. Išsukite varžtą (3ea). (Naudojant veržliaraktį arba 10 mm veržliaraktį)

3. Nuimkite apatinj dešinjjj / kairjjj vyrj.

4. Vyrj sumontuokite apačioje.

(Naudojant veržliaraktj arba 10 mm veržliaraktj)

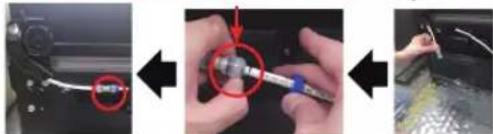

1. Prijunkite žarną (tik apatinis kairysis vyris)

2. Sumontuokite vandens žarną.

(Tik apatinis kairysis vyris)

ISPÉJIMAS

Prieš atlikdami aukščiau aprašytą veiksmą atjunkite maitinimo laidą.

1. Uždėkite apatinį dešinjjį / kairjjį vyrį.
2. Itaisykite rinkinj.

IŠPĚJIMAS

Dirbti turėty daugiau nei 2 žmonės.
