MANUAL DE UTILIZADOR RS50N3513WW SAMSUNG

Portuguese - Português......41

Spanish - Español......49

1. Pode verificar onde pode comprar peças de substituição em http://samsung.com/support
2. Pode visitar o sítio da Internet para compra de peças e inserir o código do modelo do seu produto para verificar as peças disponíveis para compra. O código do modelo está numa etiqueta na parte exterior do seu produto.

- Pode verificar o código e a versão do modelo na etiqueta com o código de barras na parte inferior esquerda do produto.

1. Para peças de substituição, assegurar que o nome da peça coincide com a figura neste manual.

- As peças que podem ser reparadas pelo utilizador estão limitadas a manípulos (apenas nalguns modelos), juntas, gavetas e dobradiças.

NOTA

No seguimento da reparação feita por um prestador de serviços não autorizado, de uma reparação autónoma ou não profissional do produto, a Samsung não é responsável por qualquer dano no produto, qualquer lesão ou qualquer outro problema de segurança do produto provocado por qualquer tentativa de reparação do produto que não siga estas instruções de reparação e manutenção. Qualquer dano no produto, provocado por uma tentativa de reparação do produto por qualquer pessoa além do prestador de serviços autorizado pela Samsung, não será coberto pela garantia.

CUIDADO

• O nome da peça indicado no sítio da Internet pode ser diferente do mencionado neste manual. Deve assegurar que escolhe o nome correto da peça.
• A substituição das dobradiças exige um cuidado extremo porque envolve a separação da porta.
• Deve assegurar que usa luvas quando estiver a realizar as reparações.

A imagem atual e as peças mostradas podem ser diferentes, dependendo do modelo e do país.

Substituição do manípulo

O nome do modelo será indicado desta forma: RS54**3****, RS52**3****, RS50**3****, o que substitui o asterisco pode ser diferente de modelo para modelo.

O(s) asterisco(s) no código do modelo indica(m) um modelo diferente e pode substituir (0-9) ou (A-Z) no código do modelo.

CUIDADO

• Quando substituir os manípulos da porta, deve ter cuidado para não riscar a frente da porta.
• Premir com firmeza os manípulos nos suportes. Assegurar que não há folga entre os suportes e a porta.
• Apertar com firmeza os parafusos quando estiver a encaixar o manípulo.
• Verificar se a dobradiça está firmemente apertada à estrutura.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se tanto ao frigorífico como ao compartimento do congelador.

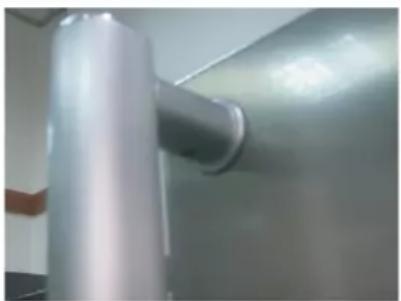

1. As montagens dos manípulos estão localizados na frente da porta do frigorífico.

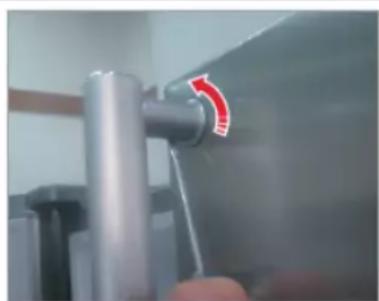

1. Introduzir a pequena chave de fendas de ponta plana no orifício na parte inferior do suporte da tampa do manípulo e puxar o conjunto do manípulo para fora do lado frontal rodando a chave de fendas para um lado.

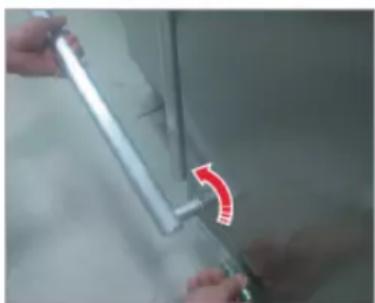

Rodar em volta do conjunto do manípulo para um dos lados e desmontar perto da posição inferior.

1. Soltar os 4 parafusos para desmontar o suporte da tampa do manípulo e o suporte do manípulo.

1. Puxar o suporte do manípulo usando uma chave sextavada conforme mostrado ou chave de fendas de ponta plana empurrando o lado de trás.

Substituição da junta

CUIDADO

Assegurar que encaixa a junta com firmeza. Caso contrário, o ar frio do frigorífico pode sair para o exterior.

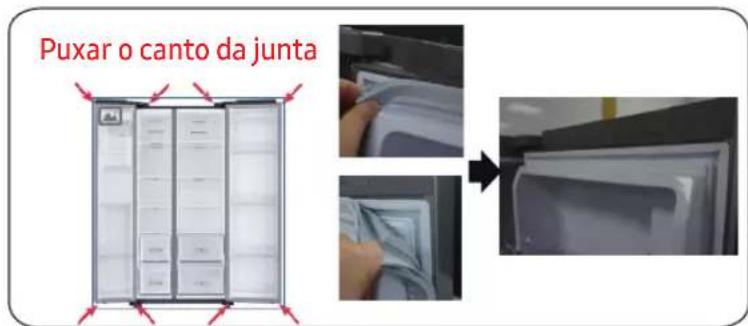

Para remover a junta

Puxar o canto da junta

1. Puxar os 4 cantos da junta.
2. Puxar o centro da junta.

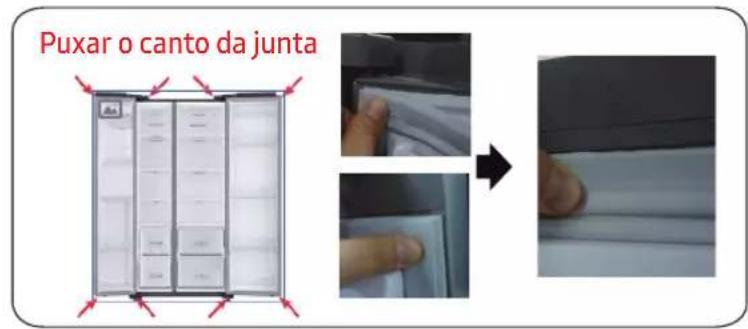

Para voltar a colocar a junta

Puxar o canto da junta

1. Empurrar os 4 cantos da junta.
2. Empurrar o centro da junta.

1. Empurrar os 4 cantos da junta.
2. Empurrar o centro da junta.

CUIDADO

Verificar se a gaveta está corretamente colocada na guia durante a montagem.

1. Puxar para fora a gaveta o mais afastada possível.
2. Inclinar a gaveta para cima e puxar a mesma para fora até ser retirada.

Para voltar a colocar as gavetas deve seguir a ordem inversa dos respetivos passos de retirada das mesmas.

Substituição da dobradiça

Para substituir as dobradiças, tem de primeiro remover as portas.

! CUIDADO

• Quando remover as portas, deve ter um cuidado extremo porque as portas são pesadas.
• Antes de substituir as dobradiças, colocar uma superfície macia como, por exemplo, uma placa de cartão no pavimento para evitar riscos na porta quando colocar as portas em cima da mesma.
• Dado as dobradiças terem de ser manuseadas com muito cuidado e substituídas por duas ou mais pessoas, recomendamos que seja contactado um técnico de reparações profissional.
• Se remover uma dobradiça sem segurar a porta, a mesma pode cair e provocar lesões.

- Assegurar que o eixo está firmemente apertado na dobradiça.

• Verificar se a dobradiça está firmemente apertada à estrutura.
• Assegurar que os conêtores de ligação estão corretamente ligados.
• Ter cuidado para não danificar os fios de ligação quando estiver a apertar a tampa superior.

ADVERTÊNCIA

• Inclinar/deitar o frigorífico exige no mínimo o trabalho de 2 pessoas.
• Desligar o cabo de alimentação antes de fazer a inversão das portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fenda de ponta plana Chave de porca 11 mm

Chave de caixa 10 mm Chave de caixa 8 mm Chave de porca 10 mm

Inverter a porta

NOTA

Para modelos com manípulos, inverter primeiro os manípulos. (Para informação detalhada, consultar a secção "Inverter a posição do manípulo da porta (Para os modelo com manípulos de barra).)

1. Desligar o cabo de alimentação e remover os parafusos 1 com uma chave Phillips. Depois abrir a porta do congelador e puxar os ganchos laterais para soltar a tampa. Levantar a tampa em direção a si e separar a mesma.

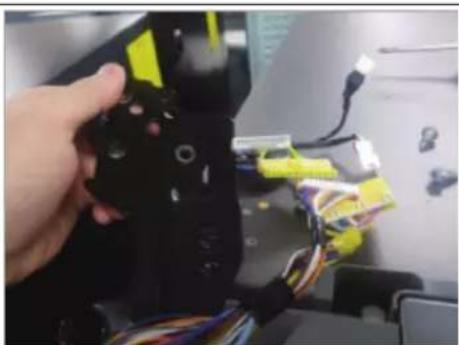

2. Desligar os dois acoplamentos superiores.

1. Remover os três parafusos que fixam a dobradiça.

1. Desligar o cabo de alimentação.
2. Deitar o aparelho.

CUIDADO

CUIDADO inferior

Tem de ser executado por 2 pessoas.

Assegurar que desliga o cabo de alimentação antes de realizar a operação acima.

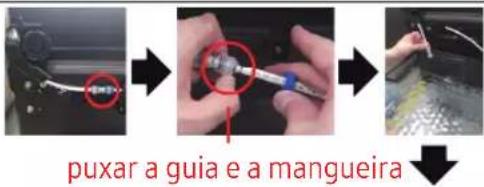

puxar a guia e a mangueira

Empurrar a guia e a mangueira

1. Desligar a mangueira. (Apenas a dobradiça inferior esquerda)
2. Saída de água na mangueira. (Apenas a dobradiça inferior esquerda)
3. Remover o parafuso(3ea). (Usar uma chave de porcas ou uma chave de caixa de 10 mm)

4. Remover a dobradiça inferior (D/E).

5. Montar a dobradiça inferior na parte de baixo. (Usar uma chave de porcas ou uma chave de caixa de 10 mm)

6. Ligar a mangueira (Apenas com dobradiça inferior esquerda)
7. Montar a saída de água na mangueira. (Apenas a dobradiça inferior esquerda)

CUIDADO

Assegurar que desliga o cabo de alimentação antes de realizar a operação acima.

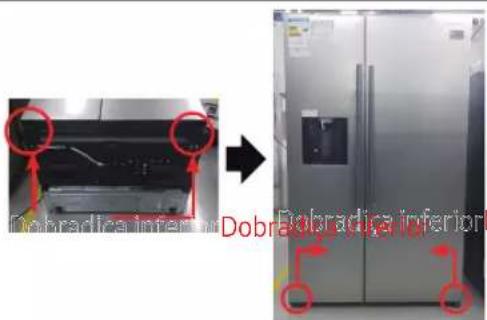

Dobradica inferior Dobradica inferior

1. Montar a dobradiça inferior (D/E).
2. Colocar o aparelho na vertical.

CUIDADO

Tem de ser executado por 2 pessoas.
