RS50N3513WW - хладилник SAMSUNG - Безплатно ръководство за потребителя

Марка	Samsung
Модел	RS50N3513WW
Тип продукт	Хладилник с френски врати и чекмедже за фризер
Размери (В x Ш x Д)	1778 x 908 x 739 мм (приблизително)
Нетно тегло	97 кг (приблизително)
Климатичен клас	SN-T (умерен до тропически)
Енергиен клас	E (приблизително)
Общ нетен обем	505 л (приблизително)
Нетен обем на хладилника	340 л (приблизително)
Нетен обем на фризера	165 л (приблизително)
Захранване	220-240 V, 50 Hz
Основни функции	Многопоточно охлаждане, автоматично размразяване, електронно управление, цифров дисплей
Тип размразяване	Автоматично
Хладилен агент	R-600a (изобутан) (приблизително)
Ниво на шум	42 dB(A) (приблизително)
Части, ремонтируеми от потребителя	Дръжки, уплътнения, чекмеджета, панти
Поддръжка и почистване	Редовно почистване на интериора, проверка на уплътненията, ръчно размразяване при необходимост
Безопасност	Изключете преди ремонт, използвайте защитни ръкавици, манипулиране на вратите от двама души
Обща информация	Ръководство на няколко езика, резервни части на уебсайта на Samsung Support

Често задавани въпроси - RS50N3513WW SAMSUNG

Как да обърна вратата на хладилника RS50N3513WW?

Изключете уреда, отстранете горния капак, разкачете конекторите, демонтирайте горната панта, след това долната. Обърнете позицията на пантите и сглобете отново. Тази операция изисква поне двама души.

Как да сменя дръжката на вратата?

Използвайте малка плоска отвертка, за да отстраните долния капак, след това развийте 4-те винта. Отстранете дръжката и основата. За да инсталирате, изпълнете стъпките в обратен ред, като затегнете здраво винтовете.

Как да извадя чекмеджето на фризера?

Издърпайте чекмеджето до упора, наклонете го нагоре и издърпайте, докато се извади. За да го върнете, извършете обратната операция.

Как да сменя уплътнението на вратата?

Издърпайте 4-те ъгъла на уплътнението, след това центъра. За да го върнете, натиснете 4-те ъгъла, след това центъра. Уверете се, че уплътнението е добре закрепено, за да избегнете изтичане на студен въздух.

Къде да намеря резервни части за този модел?

Отидете на уебсайта на Samsung Support (http://samsung.com/support) и въведете код на модела RS50N3513WW. Там ще намерите дръжки, уплътнения, чекмеджета и панти.

Какви инструменти са необходими за ремонта?

Кръстата отвертка, плоска отвертка, ключ 11 мм, гаечен ключ 10 мм, гаечен ключ 8 мм, ключ 10 мм.

Какво да направя, ако вратата не се затваря правилно?

Проверете уплътнението (сменете, ако е износено) и пантите (затегнете, ако е необходимо). Уверете се, че уредът е нивелиран.

Как да почистя интериора на хладилника?

Изключете уреда, изпразнете храната, почистете с мека кърпа и сапунена вода. Изплакнете и подсушете. Не използвайте абразивни продукти.

Какво да направя при необичаен шум?

Проверете дали уредът е нивелиран и дали задните стени не докосват стена. Нормалните работни шумове включват компресора и вентилатора.

Каква е процедурата за обръщане на позицията на дръжката?

Консултирайте раздела 'Обръщане на позицията на дръжката на вратата' в ръководството. Отстранете дръжката, преместете основите от другата страна и сглобете отново. Внимавайте да не надраскате вратата.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS50N3513WW SAMSUNG

Bulgarian - Български ......113

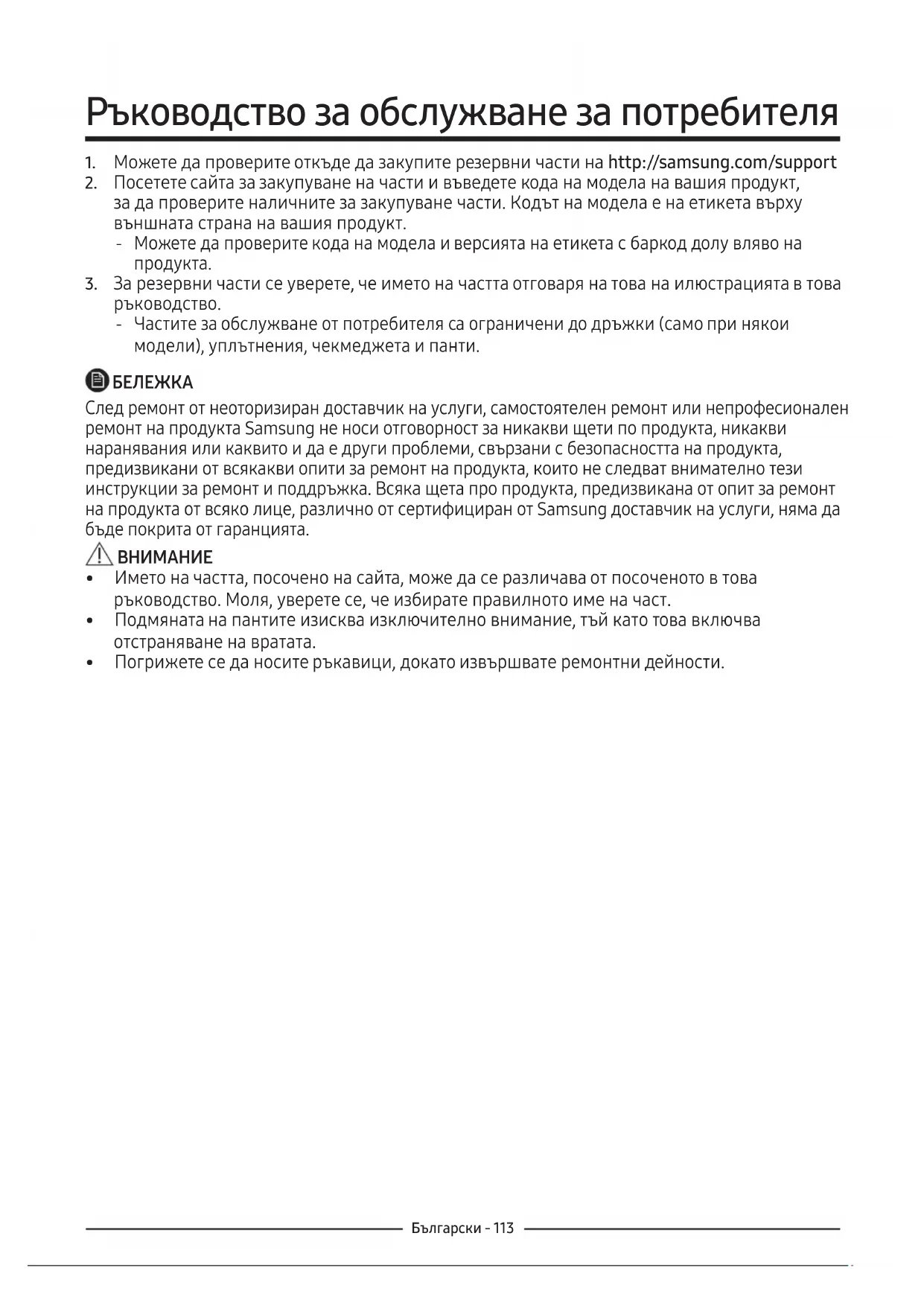

Ръководство за обслужване за потребителя

1. Можете да проверите откъде да закупите резервни части на http://samsung.com/support
2. Посетете сайта за закупуване на части и въведете кода на модела на ваши продукт, за да проверите наличните за закупуване части. Кодът на модела е на етикета върху външната страна на ваши продукт.

- Можете да проверите кода на модела и версията на етикета с баркод долу вляво на продукта.

1. За резервни части се уверете, че името на частта отговаря на това на илюстрацията в това ръководство.

- Частите за обслужване от потребителя са ограничени до дръжки (само при някои модели), уплътнения, чекмеджета и панти.

БЕЛЕЖКА

След ремонт от неоторизиран доставчик на услуги, самостоятелен ремонт или непрофесионален ремонт на продукта Samsung не носи отговорност за никакви щети по продукта, никакви наранявания или каквито и да е други проблеми, свързани с безопасността на продукта, предизвикани от всякакви опити за ремонт на продукта, които не следват внимателно тези инструкции за ремонт и поддръжка. Всяка щета про продукта, предизвикана от опит за ремонт на продукта от всяко лице, различно от сертифициран от Samsung доставчик на услуги, няма да бъде покрита от гаранцията.

ВНИМАНИЕ

• Името на частта, посочено на сайта, може да се различава от посоченото в това ръководство. Моля, уверете се, че избирате правилното име на част.
• Подмяната на пантите изисква изключително внимание, тъй като това включва отстраняване на вратата.
• Погрижете се да носите ръкавици, докато извършвате ремонтни дейности.

Действителният вид на осигурените части може да се различават в зависимост от модела и страната.

Името на модела изглежда така: RS54**3****, RS52**3****, RS50**3****, Това, което замества звездичката, може да се различава в зависимост от модела.

• Когато подменяте дръжката на вратата, внимавайте да не одраскате предната врата.
- Натиснете плътно дръжките при опорите. Уверете се, че няма луфт между опорите и вратата.
•Затегнете здраво винтовете, когато закрепвате дръжката.
- Проверете дали дръжката е закрепена здраво, преди да използвате продукта.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка

За да свалите дръжките

БЕЛЕЖКА

Тази процедура се отнася както за хладилното отделение, така и за това на фризера.

1. Модулите на дръжките са разположени върху предната част на хладилника.

1. Вкарайте малката плоска отвертка в отвора в долната част на опората на дръжката и издърпайте модула на дръжката навън към предната страна, като завъртите отвертката на една страна.

Завъртете модула на дръжката на една страна, за да разглобите в долна позиция

1. Развийте 4 винта, за да разглобите опората на дръжката и дръжката.

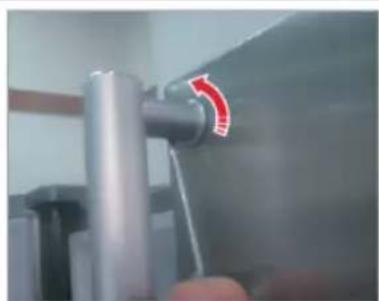

1. Издърпайте опората на дръжката, като използвате шестостенен ключ, както е показано, или плоска отвертка, като избутате задната страна.

ВНИМАНИЕ

Погрижете се да закрепите уплътнението здраво. В противен случай от хладилника може да изтече студен въздух.

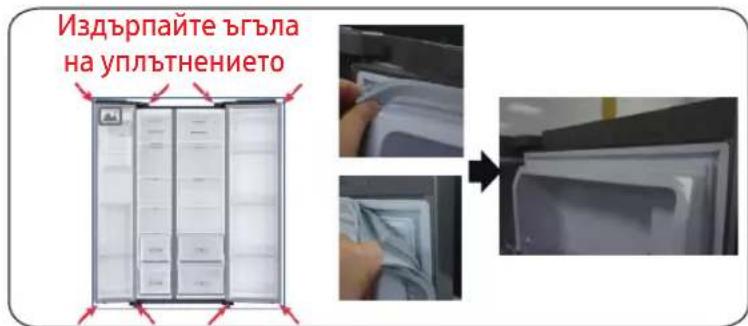

За да свалите уплътнението

1. Издърпайте 4-те ъгъла на уплътнението.

2. Издърпайте централната част на уплътнението.

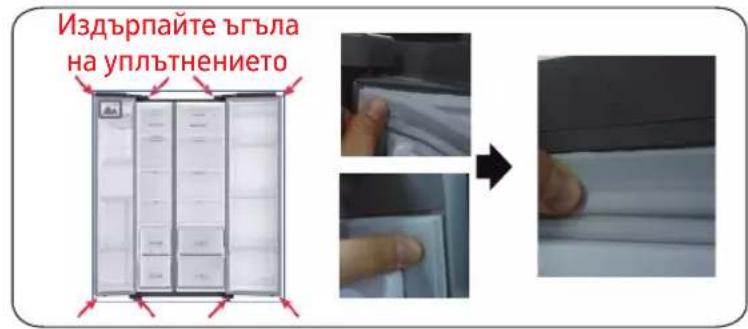

За да подмените уплътнението

1. Натиснете 4-те ъгъла на уплътнението.

2. Натиснете централната част на уплътнението.

1. Натиснете 4-те ъгъла на уплътнението.

2. Натиснете централната част на уплътнението.

ВНИМАНИЕ

Уверете се, че чекмеджето е поставено правилно в релсата по време на сглобяването.

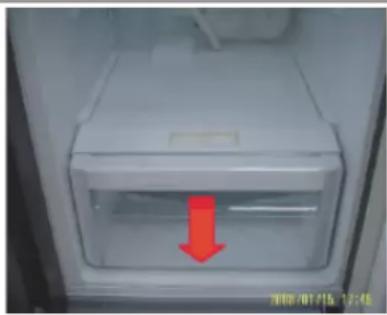

За да свалите чекмеджето

1. Издърпайте чекмеджето възможно най-много.
2. Наклонете чекмеджето нагоре и го издърпайте, докато го отстраните.

За да поставите чекмеджетата обратно

Поставянето на чекмеджетата обратно следва обратния порядък на съответните им стъпки по отстраняването им.

Подмяна на пантите

За да подмените пантите, първо трябва да свалите вратите.

ВНИМАНИЕ

• Когато сваляте вратите, бъдете крайно внимателни, защото вратите са тежки.
• Преди да подмените пантите, поставете мека подложка като например кашон върху пода, за да предотвратите драскотини по вратата, когато поставяте вратите долу.
• Тъй като с пантите трябва да се работи внимателно и да се подменят от две или повече лица, ние ви препоръчваме да извикате професионално техническо обслужване.
• Ако свалите пантата, без да държите вратата, вратата може да падне и да предизвика нараняване.

- Уверете се, че оста е здраво затегната към пантата.

- Проверете дали пантата е закрепена здраво към корпуса.

• Проверете дали кабелните конектори са свързани правилно.
  • Внимавайте да не повредите проводниците, когато затягате горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/поставянето на хладилника в легнало положение изисква минимум 2 лица.
• Изключете захраващия кабел, преди да обърнете вратите.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка 11 mm гаечен ключ

10 mm тресчотка 8 mm тресчотка 10 mm гаечен ключ

Обръщане на вратата

БЕЛЕЖКА

За моделите с дръжки първо обърнете дръжките. (За подробна информация вижте раздел "Обръщане на позицията на дръжката на вратата (за модели с дръжки от тип релса)".)

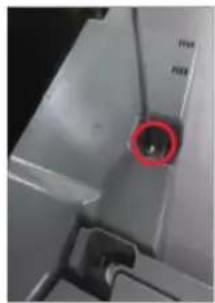

1. Разкачете захранващия кабел и отстранете 1 винт на капака, като използвате кръстата отвертка.

След това отворете вратата на фризера и издърпайте куките отстрани, за да разхлабите капака.

Повдигнете капака към себе си, за да го откачите.

1. Разкачете двата горни корпуса.

2. Свалете трите болта, които придържат пантата.

3. Разглобете горната панта от

издърпайте и прокарайте маркуча

Трябва да работят над 2 лица.

Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе.

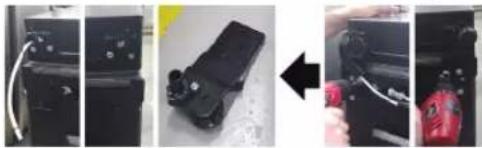

1. Разкачете маркуча.
   (само панта долу вляво)
2. Извадете входящия маркуч за вода. (само панта долу вляво)

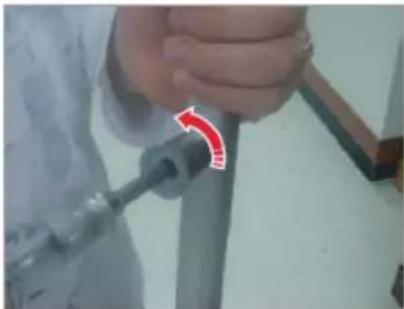

3. Свалете болт (Зеа). (като използвате гаечен ключ или 10 mm ключ лула)

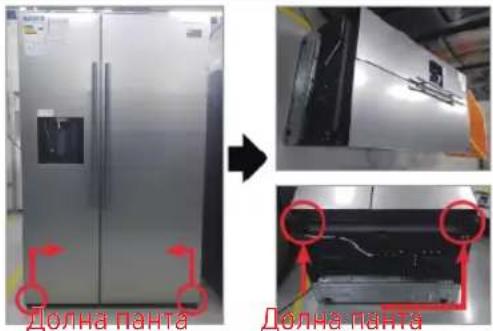

4. Свалете долната панта Д/Л.
5. Сглобете долната панта.
   (като използвате гаечен ключ или 10 mm ключ лула)
6. Свържете маркуча (само панта долу вляво)
7. Сглобете входящия маркуч за вода. (само панта долу вляво)

ВНИМАНИЕ

Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе.

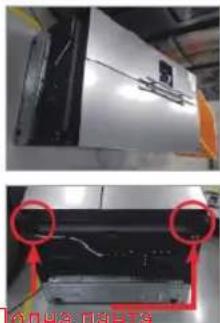

1. Сглобете долната панта Д/Л.
2. Вдигнете уреда.

ВНИМАНИЕ

Трябва да работят над 2 лица.

Philips шрафцигер Рамен шрафцигер

Да се отстрани фиоката
