Znamka	Samsung
Model	RS50N3513WW
Vrsta izdelka	Hladilnik s francoskimi vrati in zamrzovalnikom s predalom
Dimenzije (V x Š x G)	1778 x 908 x 739 mm (ocenjeno)
Neto teža	97 kg (ocenjeno)
Klimatski razred	SN-T (zmerno do tropsko)
Energetski razred	E (ocenjeno)
Neto skupna prostornina	505 L (ocenjeno)
Neto prostornina hladilnika	340 L (ocenjeno)
Neto prostornina zamrzovalnika	165 L (ocenjeno)
Napajanje	220-240 V, 50 Hz
Glavne funkcije	Večsmerno hlajenje, samodejno odtaljevanje, elektronski nadzor, digitalni zaslon
Vrsta odtaljevanja	Samodejno
Hladilno sredstvo	R-600a (izobutan) (ocenjeno)
Raven hrupa	42 dB(A) (ocenjeno)
Deli, ki jih lahko uporabnik sam popravi	Ročaji, tesnila, predali, tečaji
Vzdrževanje in čiščenje	Redno čiščenje notranjosti, preverjanje tesnil, ročno odtaljevanje po potrebi
Varnost	Odklopite pred popravilom, uporabite zaščitne rokavice, rokovanje z vrati zahtevata dve osebi
Splošne informacije	Navodila na voljo v več jezikih, nadomestni deli na spletni strani Samsung Support

Pogosto zastavljena vprašanja - RS50N3513WW SAMSUNG

Kako obrniti vrata hladilnika RS50N3513WW?

Odklopite napravo, odstranite zgornji pokrov, odklopite konektorje, odstranite zgornji tečaj, nato spodnji tečaj. Zamenjajte položaj tečajev in ponovno sestavite. Ta postopek zahteva najmanj dve osebi.

Kako zamenjati ročaj vrat?

Z majhnim ploščatim izvijačem odstranite spodnji pokrov, nato odvijte 4 vijake. Odstranite sklop ročaja in nosilca. Za namestitev obrnite postopek in trdno privijte vijake.

Kako odstraniti predal zamrzovalnika?

Potegnite predal do konca, nagnite ga navzgor in potegnite, dokler ni odstranjen. Za vrnitev izvedite obratno dejanje.

Kako zamenjati tesnilo vrat?

Potegnite 4 vogale tesnila, nato sredino. Za namestitev potisnite 4 vogale, nato sredino. Prepričajte se, da je tesnilo dobro pritrjeno, da preprečite uhajanje hladnega zraka.

Kje najti nadomestne dele za ta model?

Obiščite spletno mesto Samsung Support (http://samsung.com/support) in vnesite kodo modela RS50N3513WW. Tam boste našli ročaje, tesnila, predale in tečaje.

Katera orodja so potrebna za popravilo?

Križni izvijač, ploščati izvijač, ključ 11 mm, viličasti ključ 10 mm, viličasti ključ 8 mm, ključ 10 mm.

Kaj storiti, če se vrata ne zaprejo pravilno?

Preverite tesnilo (zamenjajte, če je obrabljeno) in tečaje (privijte po potrebi). Prepričajte se, da je naprava poravnana.

Kako očistiti notranjost hladilnika?

Odklopite napravo, izpraznite hrano, očistite z mehko krpo in milnico. Sperite in posušite. Ne uporabljajte abrazivnih izdelkov.

Kaj storiti v primeru nenavadnega hrupa?

Preverite, ali je naprava poravnana in da se zadnje stene ne dotikajo stene. Običajni hrup delovanja vključuje kompresor in ventilator.

Kakšen je postopek za obračanje položaja ročaja?

Oglejte si poglavje 'Obračanje položaja ročaja vrat' v navodilih. Odstranite ročaj, premaknite nosilce na drugo stran in ponovno sestavite. Pazite, da ne opraskate vrat.

NAVODILA ZA UPORABO RS50N3513WW SAMSUNG

Lai iznemtu atvilktni

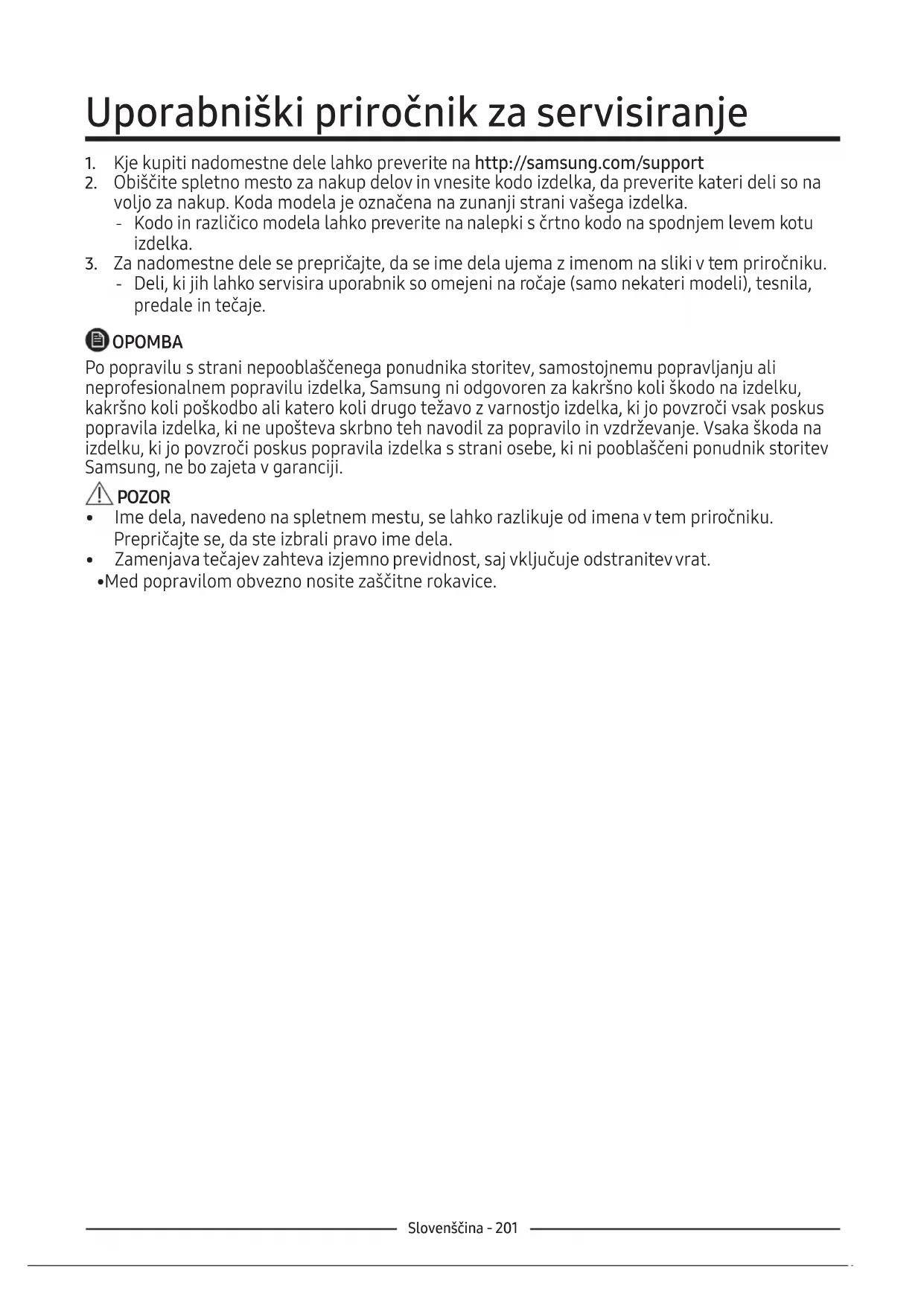

Uporabniški priročnik za servisiranje

1. Kje kupiti nadomestne dele lahko preverite na http://samsung.com/support
2. Obiščite spletno mesto za nakup delov in vnesite kodo izdelka, da preverite kateri deli so na voljo za nakup. Koda modela je označena na zunanji strani vašega izdelka.
3. Kodo in različico modela lahko preverite na nalepki s črtno kodo na spodnjem levem kotu izdelka.
4. Za nadomestne dele se prepričajte, da se ime dela ujema z imenom na sliki v tem priročniku.
5. Deli, ki jih lahko servisira uporabnik so omejeni na ročaje (samo nekateri modeli), tesnila, predale in tečaje.

OPOMBA

Po popravilu s strani nepooblaščenega ponudnika storitev, samostojnemu popravljanju ali neprofesionalnem popravilu izdelka, Samsung ni odgovoren za kakršno koli škodo na izdelku, kakršno koli poškodbo ali katero koli drugo težavo z varnostjo izdelka, ki jo povzroči vsak poskus popravila izdelka, ki ne upošteva skrbno teh navodil za popravilo in vzdrževanje. Vsaka škoda na izdelku, ki jo povzroči poskus popravila izdelka s strani osebe, ki ni pooblaščeni ponudnik storitev Samsung, ne bo zajeta v garanciji.

POZOR

• Ime dela, navedeno na spletnem mestu, se lahko razlikuje od imena v tem priročniku. Prepričajte se, da ste izbrali pravo ime dela.
• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje odstranitev vrat.

•Med popravilom obvezno nosite zaščitne rokavice.

Dejanski videz in priloženi deli hladilnika se lahko razlikujejo, odvisno od modela in države.

Ime modela je videti tako: RS54**3****, RS52**3****, RS50**3****, Kaj nadomesti zvezdice, se lahko razlikuje glede na model.

Zvezdica(e) v kodi modela označuje(jo) različico modela in lahko nadomesti(jo) (0-9) ali (A-Z) v kodi modela.

POZOR

• Pri zamenjavi ročaja na vratih pazite, da ne opraskate sprednje strani vrat.
• Trdno pritisnite ročaje na nosilce. Prepričajte se, da med nosilci in vrati ni nobene reže.
• Pri pritrditvi ročaja tesno privijte vijake.
  Pred uporabo izdelka preverite, ali je ročaj trdno pritrjen.

Potrebna orodja (niso priložena)

Izvijač Philips Izvijač z ravno glavo

Za odstranitev ročajev

OPOMBA

Ta postopek velja tako za hladilnik kot za zamrzovalnik.

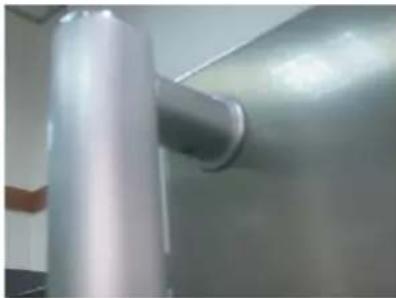

1. Sklopi ročajev se nahajajo na sprednji strani vrat hladilnika.

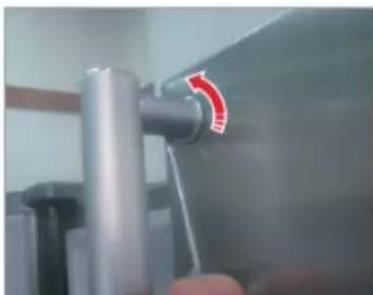

1. Vstavite majhen gonilnik z ravno glavo v luknjo na dnu podpornega pokrova ročaja in povlecite sklop ročaja na sprednjo stran z obračanjem gonilnika na eno stran.

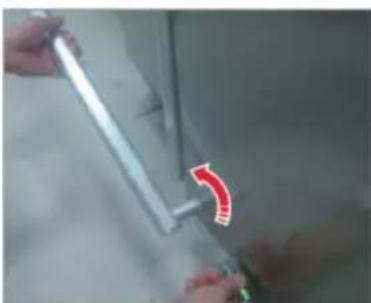

Obrnite sklop ročaja na eno stran tako, da se razstavi proti spodnjem položaju.

1. Odvijte 4 vijake, da razstavite nosilec in podporo ročaja.

1. Izvlecite podporo ročaja s pomočjo šest kotnega ključa, kot je prikazano, ali s pomočjo gonilnika z ravno glavo tako, da potiskate zadnjo stran.

Zamenjava tesnila

POZOR

Prepričajte se, da ste tesno pritrdili tesnilo. V nasprotnem primeru lahko uhaja hladen zrak iz hladilnika.

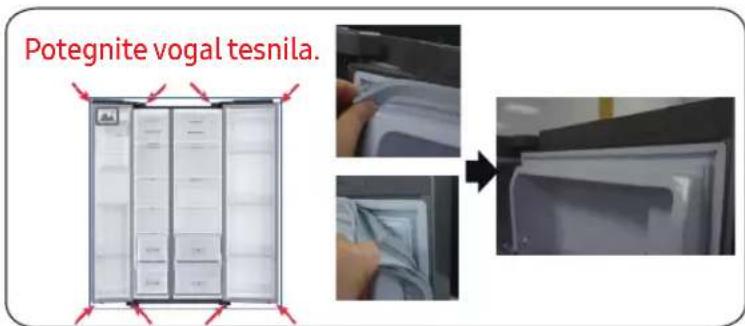

Odstranjevanje tesnila

1. Potegnite 4 vogale tesnila.
2. Povlecite sredino tesnila.

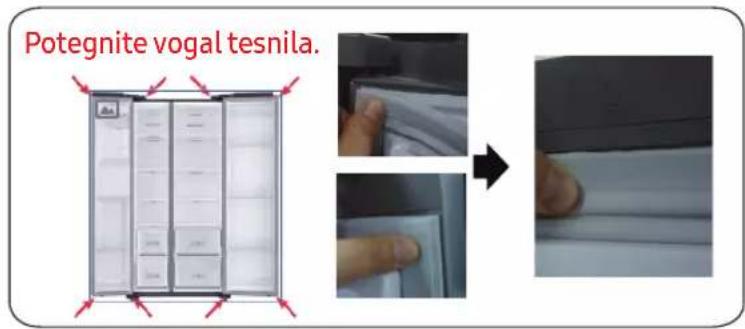

Če želite zamenjati tesnilo

1. Potisnite 4 vogale tesnila.
2. Potisnite sredino tesnila.

Preverite, ali je predal med montažo pravilno vstavljen v tirnico.

Vnašanje predalov sledi obratnem vrstnem redu ustreznih korakov za njihovo odstranjevanje.

Zamenjava tečaja

• Pri odstranjevanju vrat bodite zelo previdni, ker so vrata težka.
• Preden zamenjate tečaje, na tla položite mehko podlago, na primer karton, da preprečite praske na vratih, ko vrata snamete.
• Ker je s tečaji treba skrbno ravnati in jih lahko zamenjata dve ali več oseb, vam priporočamo, da pokličete strokovno tehnično službo.
• Če odstranite tečaj, ne da bi držali vrata, lahko vrata padejo in povzročijo poškodbe.
• Prepričajte se, da je ovojnica na tečaju čvrsto pritrjena.
  -Preverite, ali je tečaj trdno pritrjen na omarico.
• Prepričajte se, da so žični priključki pravilno priključeni.
• Pri pritrditvi zgornjega pokrova pazite, da ne poškodujete žic.

OPOZORILO

•Hladilnik naj premikata in montirata vsaj dve osebi.

- Odklopite napajalni kabel, preden začnete obračati vrata.

Potrebna orodja (niso priložena)

Izvijač Philips Izvijač z ravno glavo 11 mm vijačni ključ

Pri modelih z ročaji najprej obrnite ročaje. (Za podrobnejše informacije glejte razdelek "Sprememba položaja ročajev na vratih (pri modelih z ročaji)")

1. Odklopite napajalni kabel in odstranite 1 pokrivni vijak s pomočjo izvijača Phillips. Nato odprite vrata zamrzovalnika in potegnite kljuke na straneh, da zrahljate pokrov. Dvignite pokrov proti sebi, da ga odstranite.

2. Odklopite obe zgornji ohišji.

3. Odstranite tri vijake, ki držijo tečaj.

4. Razstavite zgornji tečaj

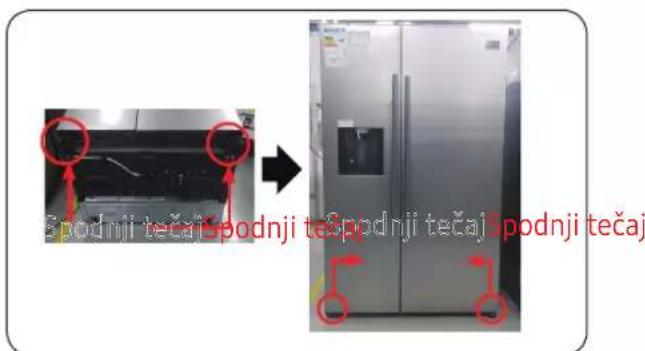

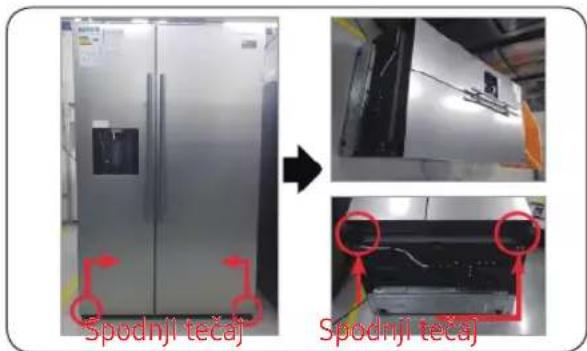

1. Odklopite napajalni kabel.
2. Odložite komplet.

To mora delati več kot 2 osebi.

Pred izvajanjem zgoraj navedenih postopkov se prepričajte, da ste izklopili napajalni kabel.

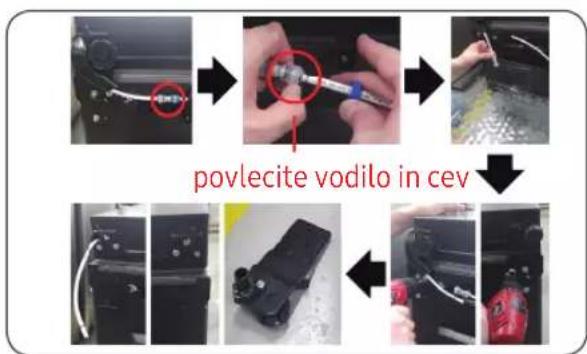

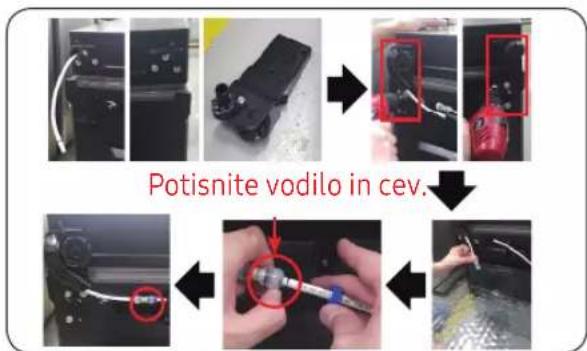

1. Odklopitecev. (Samo levi spodnji tečaj)
2. Iztočite vodo iz cevi. (Samo levi spodnji tečaj)
3. Odstranitevijak(3ea). (Uporabite vijačni ključ ali 10-milimetrski vijačni ključ)

4. Odstranite spodnj tečaj D / L.

5. Tečaj sestavite nizko na dnu. (Uporabite vijačni ključ ali 10-milimetrski vijačni ključ)

6. Priključite cev (samo levi spodnji tečaj)
7. Priključite vodo v cev. (Samo levi spodnji tečaj)

Pred izvajanjem zgoraj navedenih postopkov se prepričajte, da ste izklopili napajalni kabel.

1. Sestavite spodnji tečaj D / L.
2. Postavite komplet.

To mora delati več kot 2 osebi.
