ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SCW 70 HILTI

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02ΠΡΩΤΟΤΥΠΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ Δισκοπρίονο χειρός SCW 70/ WSC 7.25‑S Πριναπότηθέσησελειτουργίαδιαβάστε οπωσδήποτε τις οδηγίες χρήσης. Φυλάσσετε τις παρούσες οδηγίες χρήσης πάντα στο εργαλείο. Όταν δίνετε το εργαλείο σε άλλους, βεβαιω- θείτε ότι τους έχετε δώσει και τις οδηγίες

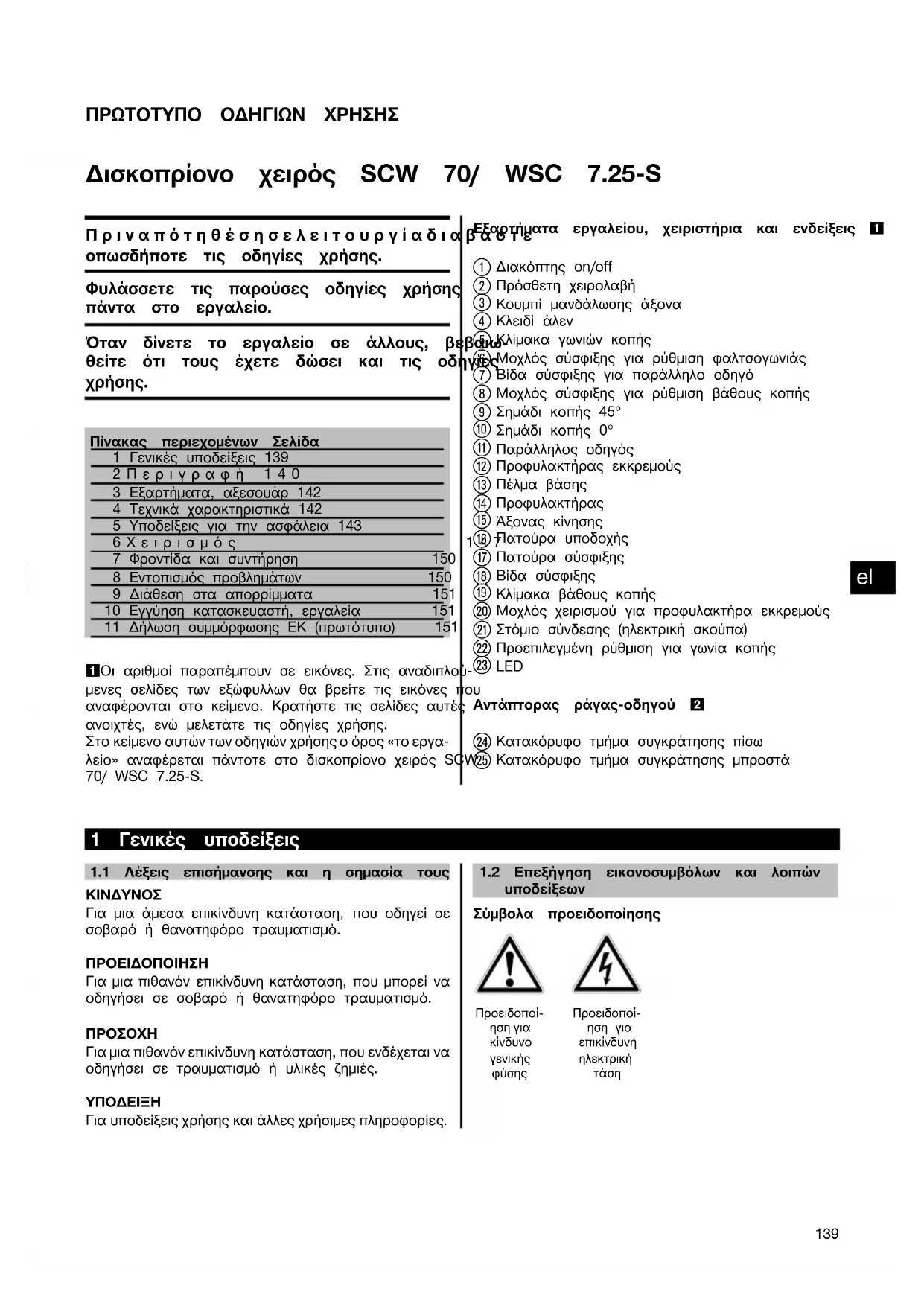

Πίνακας περιεχομένων Σελίδα1 Γενικές υποδείξεις 1392Περιγραφή 1403 Εξαρτήματα, αξεσουάρ 1424 Τεχνικά χαρακτηριστικά 1425 Υποδείξεις για την ασφάλεια 1436Χειρισμός 1477 Φροντίδα και συντήρηση 1508 Εντοπισμός προβλημάτων 1509 Διάθεση στα απορρίμματα 15110 Εγγύηση κατασκευαστή, εργαλεία 15111 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο) 1511 Οι αριθμοί παραπέμπουν σε εικόνες. Στις αναδιπλού-μενες σελίδες των εξώφυλλων θα βρείτε τις εικόνες πουαναφέρονται στο κείμενο. Κρατήστε τις σελίδες αυτέςανοιχτές, ενώ μελετάτε τις οδηγίες χρήσης. Στο κείμενο αυτών των οδηγιών χρήσης ο όρος «το εργα- λείο» αναφέρεται πάντοτε στο δισκοπρίονο χειρός SCW70/ WSC 7.25-S.Εξαρτήματα εργαλείου, χειριστήρια και ενδείξεις 1 Διακόπτης on/off Πρόσθετη χειρολαβή Κουμπί μανδάλωσης άξονα Κλειδί άλεν Κλίμακα γωνιών κοπής Μοχλός σύσφιξης για ρύθμιση φαλτσογωνιάς Βίδα σύσφιξης για παράλληλο οδηγό Μοχλός σύσφιξης για ρύθμιση βάθους κοπής Σημάδι κοπής 45° Σημάδι κοπής 0° Παράλληλος οδηγός Προφυλακτήρας εκκρεμούς Πέλμα βάσης Προφυλακτήρας Άξονας κίνησης Πατούρα υποδοχής Πατούρα σύσφιξης Βίδα σύσφιξης Κλίμακα βάθους κοπής Μοχλός χειρισμού για προφυλακτήρα εκκρεμούς Στόμιο σύνδεσης (ηλεκτρική σκούπα) Προεπιλεγμένη ρύθμιση για γωνία κοπής

LED Αντάπτορας ράγας-οδηγού 2 Κατακόρυφο τμήμα συγκράτησης πίσω Κατακόρυφο τμήμα συγκράτησης μπροστά 1 Γενικές υποδείξεις

1.1 Λέξεις επισήμανσης και η σημασία τουςΚΙΝΔΥΝΟΣ

Για μια άμεσα επικίνδυνη κατάσταση, που οδηγεί σε σοβαρό ή θανατηφόρο τραυματισμό.ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για μια πιθανόν επικίνδυνη κατάσταση, που μπορεί να οδηγήσει σε σοβαρό ή θανατηφόρο τραυματισμό.ΠΡΟΣΟΧΗ Για μια πιθανόν επικίνδυνη κατάσταση, που ενδέχεται να οδηγήσει σε τραυματισμό ή υλικές ζημιές.ΥΠΟΔΕΙΞΗ Γιαυποδείξειςχρήσηςκαιάλλεςχρήσιμεςπληροφορίες. 1.2 Επεξήγηση εικονοσυμβόλων και λοιπώνυποδείξεωνΣύμβολα προειδοποίησηςΠροειδοποί-ηση γιακίνδυνογενικήςφύσηςΠροειδοποί-ηση γιαεπικίνδυνηηλεκτρική

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Σύμβολα υποχρέωσης Χρησιμοποι-

χωρίς φορτίο Στροφές ανά

Διάμετρος Πριονόλαμα Σημείο αναγραφής στοιχείων αναγνώρισης στο εργα-

Η περιγραφή τύπου και ο κωδικός σειράς βρίσκονται στην πινακίδα τύπου του εργαλείου σας. Αντιγράψτε αυτά τα στοιχεία στις οδηγίες χρήσης και αναφέρετε πάντα αυτά τα στοιχεία όταν απευθύνεστε στην αντιπροσωπεία μας ήστοσέρβις.

Γενιά: 01/02 Αρ. σειράς: 2 Περιγραφή

Το εργαλείο είναι ένα καθοδηγούμενο με το χέρι δισκοπρίονο. Το εργαλείο προορίζεται για εργασίες κοπής σε ξύλα ή υλικά παρόμοια με ξύλο, πλαστικά, γυψοσανίδες, ινογυψοσα- νίδες και συνθετικά υλικά σε βάθος κοπής περ. 70 mm καθώς και σε λοξές γωνίες από 0 ° έως 56 °. Δεν επιτρέπεται η επεξεργασία επιβλαβών για την υγεία υλικών (π.χ. αμίαντος). Το εργαλείο προορίζεται για τον επαγγελματία χρήστη και ο χειρισμός, η συντήρηση και η επισκευή του επιτρέπεται μόνο από εξουσιοδοτημένο, ενημερωμένο προσωπικό. Το προσωπικό αυτό πρέπει να έχει ενημερωθεί ειδικά για τους κινδύνους που ενδέχεται να παρουσιαστούν. Από το εργαλείο και τα βοηθητικά του μέσα ενδέχεται να προκληθούν κίνδυνοι, όταν ο χειρισμός του γίνεται με ακατάλληλο τρόπο από μη εκπαιδευμένο προσωπικό ή όταν δεν χρησιμοποιούνται με κατάλληλο τρόπο. Το εργαλείο μπορεί να χρησιμοποιηθεί σε: εργοτάξια, συνεργεία, αναπαλαιώσεις, μετατροπές και νέες κατασκευές. Επιτρέπεται να λειτουργεί μόνο με την ονομαστική τάση και συχνότητα τροφοδοσίας που αναφέρεται στην πινακίδα

Δεν επιτρέπεται να χρησιμοποιούνται δίσκοι, που δεν ανταποκρίνονται στα αναφερόμενα στοιχεία αναγνώρισης (π.χ. διάμετρος, αριθμός στροφών, πάχος), δίσκοι λείανσης καθώς και δίσκοι από χάλυβα ταχείας κοπής ειδικού κράματος (HSS). Δενεπιτρέπεταιηκοπήμετάλλων. Μη χρησιμοποιείτε το εργαλείο για το κόψιμο κλαδιών και κορμών δένδρων.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Για να αποφύγετε κινδύνους τραυματισμού, χρησιμοποιήστε μόνο γνήσια αξεσουάρ και εξαρτήματα της Hilti. Ακολουθήστε όσα αναφέρονται στις οδηγίες χρήσης για τη λειτουργία, τη φροντίδα και τη συντήρηση. Δεν επιτρέπονται οι παραποιήσεις ή οι μετατροπές στο εργαλείο.

Χειρολαβή και πρόσθετη χειρολαβή

2.4 Σύστημα προστασίας

Προφυλακτήρας και προφυλακτήρας εκκρεμούς

2.6 Το εργαλείο παραδίδεται με τον ακόλουθο βασικό εξοπλισμό

1Εργαλείο 1Δίσκος 1 Οδηγίες χρήσης 1 Κλειδί άλεν 1 Παράλληλος οδηγός 1 Συσκευασία σε χαρτοκιβώτιο ή βαλίτσα της Hilti

2.7 Χρήση μπαλαντέζας

Χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για την εφαρμογή με επαρκή διατομή. Διαφορετικά μπορεί να παρουσιαστεί απώλεια ισχύος στο εργαλείο και υπερθέρμανση του καλωδίου. Ελέγχετε τακτικά τις μπαλαντέζες για τυχόν ζημιές. Αντικαταστήστε τις μπαλαντέζες που έχουν υποστεί ζημιά. Προτεινόμενες ελάχιστες διατομές και μεγ. μήκος καλωδίων Διατομή καλωδίου 1,5 mm² 2,0 mm² 2,5 mm² 3,5 mm² Τάση τροφοδοσίας 110‑120 V 15 m 25 m Αριθμός στροφών χωρίς φορτίο 220230V 60 m 100 m Μη χρησιμοποιείτε μπαλαντέζες με διατομή καλωδίου 1,25 mm².

2.8 Μπαλαντέζες σε υπαίθριους χώρους

Σε υπαίθριους χώρους χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για αυτότοσκοπόκαιμεανάλογησήμανση.

2.9 Χρήση γεννήτριας ή μετασχηματιστή

Το παρόν εργαλείο μπορεί να χρησιμοποιηθεί με γεννήτρια ή με μετασχηματιστή που βρίσκεται στο κτίριο, όταν πληρούνται οι ακόλουθες προϋποθέσεις: Ισχύς τουλάχιστον η διπλάσια από την ισχύ που αναφέρεται στην πινακίδα τύπου του εργαλείου, η τάση λειτουργίας πρέπει να βρίσκεται πάντα μεταξύ +5 % και –15 % της ονομαστικής τάσης και η συχνότητα από 50 έως 60 Hz, ποτέ πάνω από 65 Hz, ενώ πρέπει να υπάρχει αυτόματος ρυθμιστής τάσης με ενίσχυση έναυσης. Σε καμία περίπτωση μη χρησιμοποιείτε στη γεννήτρια/στο μετασχηματιστή και άλλες συσκευές ταυτόχρονα. Η ενεργοποίηση και απενεργοποίηση άλλων συσκευών μπορεί να προκαλέσει κορυφές χαμηλής τάσης και/ή υψηλής τάσης, οι οποίες ενδέχεται να προκαλέσουν ζημιά στο εργαλείο.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 023 Εξαρτήματα, αξεσουάρ Αξεσουάρ για SCW 70

Παράλληλος οδηγός Ράγα-οδηγός WGS 1400‑2B Αντάπτορας ράγας-οδηγού Προτεινόμενος δίσκος κοπής για SCW 70

W-CSC 190x30 z24 A Προτεινόμενος δίσκος κοπής για WSC 7.25-S

W-CSC 7 ¹⁄₄x⁵⁄₈ t24 GP 4 Τεχνικά χαρακτηριστικά Διατηρούμε το δικαίωμα τεχνικών τροποποιήσεων! Ονομαστική τάση 100 V 110 V 220 V 230‑240 V Ονομαστική κατα-

Ονομαστικό ρεύμα 15 A 15 A 8,1 A 7,5 A Συχνότητα δικτύου 50…60 Hz 50…60 Hz 50…60 Hz 50…60 Hz

Αυτό το εργαλείο συμφωνεί με το αντίστοιχο πρότυπο, υπό την προϋπόθεση, ότι η μέγιστη επιτρεπόμενη σύνθετη αντίσταση δικτύου Zmax στο σημείο σύνδεσης της εγκατάστασης του πελάτη με τοδημόσιοδίκτυοείναιμικρότερη ή ίση με 0,370+j0,25 Ω. Ο εγκαταστάτης ή ο ιδιοκτήτης του εργαλείου έχει την ευθύνη να διασφαλίσει, εφόσον χρειάζεται κατόπιν συνεννόησης με τον πάροχο του ηλεκτρικού δικτύου, ότι αυτό το εργαλείο θα συνδέεται μόνο σε σημείο σύνδεσης με σύνθετη αντίσταση μικρότερη ή ίση της Zmax.

Βάρος σύμφωνα με EPTA‑Procedure 01/2003 5,3 kg 5,3 kg Μήκος καλωδίου τροφοδοσίας 2,5 m 2,5 m Διαστάσεις (Μ x Π x Υ) 317 mm X 236 mm X 269 mm 317 mm X 236 mm X 269 mm Πέλμα βάσης 290 mm X 170 mm 290 mm X 170 mm Μέγιστη διάμετρος δίσκου 190 mm 190 mm Ελάχιστη διάμετρος δίσκου 184 mm 184 mm Πάχος επιφάνειας δίσκου 1,1…1,5 mm 1,1…1,5 mm Πλάτος κοπής 1,7…2,3 mm 1,7…2,3 mm Οπή υποδοχής δίσκου 30 mm 15,88 mm (⁵⁄₈") Βάθος κοπής Γωνία κοπής 0°: 67 mm Γωνία κοπής 45°: 49 mm Γωνία κοπής 56°: 38 mm Γωνία κοπής 0°: 64 mm Γωνία κοπής 45°: 47 mm Γωνία κοπής 56°: 37 mm Αριθμόςστροφώνχωρίςφορτίο 5.800/min 5.800/min

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02ΥΠΟΔΕΙΞΗ Το αναφερόμενο στις παρούσες οδηγίες επίπεδο κραδασμών έχει μετρηθεί σύμφωνα με τυποποιημένη με το ΕΝ 60745 μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση μεταξύ ηλεκτρικών εργαλείων. Είναι κατάλληλο επίσης για πρόχειρη εκτίμηση της καταπόνησης από κραδασμούς. Το αναφερόμενο επίπεδο κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Εάν ωστόσο το ηλεκτρικό εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά εξαρτήματα ή με ελλιπή συντήρηση, ενδέχεται να διαφέρει το επίπεδο κραδασμών. Το γεγονός αυτό μπορεί να αυξήσει σημαντικά τις καταπονήσεις από κραδασμούς σε όλη τη διάρκειατουχρόνουεργασίας.Γιαμια ακριβής εκτίμηση της καταπόνησης από κραδασμούς θα πρέπει να συνυπολογίζονται και οι χρόνοι, στους οποίους είναι απενεργοποιημένο το εργαλείο ή λειτουργεί μεν, αλλά δεν χρησιμοποιείται πραγματικά. Το γεγονός αυτό μπορεί να μειώσει σημαντικά τις καταπονήσεις από κραδασμούς σε όλη τη διάρκεια του χρόνου εργασίας. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χρήστη από την επίδραση των κραδασμών, όπως για παράδειγμα: Συντήρηση ηλεκτρικού εργαλείου και εξαρτημάτων, διατήρηση χεριών σε κανονική θερμοκρασία, οργάνωση των σταδίων εργασίας. Πληροφορίες για θορύβους και κραδασμούς για SCW 70/ WSC 7.25-S (υπολογισμένους κατά EN 60745-2-5): Τυπική μέτρηση στάθμης θορύβου τύπου Α 100 dB (A) Τυπική μέτρηση τύπου Α, επιπέδου πίεσης 89 dB (A) Ανασφάλεια για τις αναφερόμενες στάθμες θορύβου 3dB(A) Τριαξονικές τιμές δόνησης (άθροισμα διανύσματος δόνησης) Κοπή σε ξύλο, a

2,5 m/s² Ανακρίβεια (K) 1,5 m/s² Άλλες πληροφορίες για το εργαλείο Κατηγορία προστασίας Κατηγορία προστασίας ΙΙ (διπλής μόνωσης), βλέπε ει- κόνα ισχύος 5 Υποδείξεις για την ασφάλεια

5.1 Γενικές υποδείξεις για την ασφάλεια για

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις για την ασφάλεια και τις οδηγίες. Η παράβλεψη των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυμα- τισμούς. Φυλάξτε όλες τις υποδείξεις για την ασφάλεια και τις οδηγίες για μελλοντική χρήση. Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις για την ασφάλεια αναφέρεται σε ηλε- κτρικά εργαλεία που λειτουργούν συνδέοντάς τα στο ηλεκτρικό δίκτυο (με καλώδιο τροφοδοσίας) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορ- τιζόμενες μπαταρίες (χωρίς καλώδιο τροφοδοσίας).

5.1.1 Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας σας καθαρό και με καλό φωτισμό. Η αταξία στο χώρο εργασίας και οι μη φωτισμένες περιοχές μπορεί να οδηγήσουν σε

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περι- βάλλον επικίνδυνο για εκρήξεις, στο οποίο υπάρ- χουν εύφλεκτα υγρά, αέρια ή σκόνη. Από τα ηλε- κτρικά εργαλεία δημιουργούνται σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις. c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά τα παιδιά και άλλα πρόσωπα. Εάν σας αποσπάσουν την προσοχή, μπορεί να χάσετε τον έλεγχο του εργαλείου.

5.1.2 Ηλεκτρική ασφάλεια

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται σε καμία περίπτωση η μετατροπή του φις. Μη χρησιμοποιείτε αντάπτορες φις μαζί με γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί μετατροπές και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφεύγετε την επαφή του σώματος με γειω- μένες επιφάνειες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυξη- μένος κίνδυνος ηλεκτροπληξίας, όταν το σώμα σας είναι γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ήσευγρασία.Η εισχώρηση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να τραβήξετε το φις από την πρίζα. Κρατάτε το κα- λώδιο μακριά από υψηλές θερμοκρασίες, λάδια, αιχμηρές ακμές ή περιστρεφόμενα μέρη του ερ-

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02γαλείου. Τα ελαττωματικά ή τα περιστραμμένα κα- λώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Ότανεργάζεστεμετοηλεκτρικόεργαλείο σε υπαίθριους χώρους, χρησιμοποιείτε μόνο καλώδια προέκτασης (μπαλαντέζες), που είναι κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση ενός καλωδίου προέκτασης κατάλληλου για χρήση σε υπαίθριους χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Εάν δεν μπορεί να αποφευχθεί η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιήστε αυτόματο ρελέ. Ηχρήσηενόςαυ- τόματου ρελέ μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.1.3 Ασφάλεια προσώπων

a) Να είσαστε πάντα προσεκτικοί, να προσέχετε τί κάνετε και να εργάζεστε με το ηλεκτρικό εργα- λείο με περίσκεψη. Μη χρησιμοποιείτε το ηλε- κτρικό εργαλείο όταν είσαστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργα- λείου μπορεί να οδηγήσει σε σοβαρούς τραυματι-

b) Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Φορώντας προσωπικό εξοπλισμό προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτοασπίδες, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την ακούσια θέση σε λειτουργία του εργαλείου. Βεβαιωθείτε ότι είναι απενεργοποιη- μένο το ηλεκτρικό εργαλείο, πριν το συνδέσετε στην παροχή ρεύματος και/ή πριν τοποθετήσετε την μπαταρία και πριν το μεταφέρετε. Εάν μετα- φέροντας το ηλεκτρικό εργαλείο έχετε το δάκτυλό σας στο διακόπτη ή συνδέσετε το εργαλείο στο ρεύμα ενώ ο διακόπτης βρίσκεται στη θέση ΟΝ, μπορεί να προκληθούν ατυχήματα. d) Απομακρύνετε τα εργαλεία ρύθμισης ή τα κλειδιά από το ηλεκτρικό εργαλείο, πριν το θέσετε σε λειτουργία. Ένα εργαλείο ή κλειδί που βρίσκεται σε κάποιο περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει τραυματισμούς. e) Αποφύγετε τις αφύσικες στάσεις του σώματος. Φροντίστε για την ασφαλή στήριξη του σώματός σαςκαιδιατηρείτεπάντατηνισορροπίασας. Έτσι μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια μακριά από περιστρεφόμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα ήταμακριάμαλλιάμπορείναπαγιδευτούναπό περιστρεφόμενα εξαρτήματα. g) Εάν υπάρχει η δυνατότητα σύνδεσης συστημάτων αναρρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένα και ότιχρησιμοποιούνταισωστά.Η χρήση συστήματος αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους που προέρχονται από τη σκόνη.

5.1.4 Χρήση και αντιμετώπιση του ηλεκτρικού

a) Μην υπερφορτίζετε το εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιείτε ποτέ ένα ηλεκτρικό εργαλείο, ο διακόπτης του οποίου είναι χαλασμένος. Ένα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί πλέον σε λειτουργία ή εκτός λειτουργίας είναι επι- κίνδυνο και πρέπει να επισκευαστεί. c) Αποσυνδέστε το φις από την πρίζα και/ή απο- μακρύνετε τις μπαταρίες πριν διεξάγετε ρυθμί- σεις στο εργαλείο, αντικαταστήσετε κάποιο αξε- σουάρ ή αποθηκεύσετε το εργαλείο. Αυτά τα προ- ληπτικά μέτρα ασφαλείας αποτρέπουν την ακούσια εκκίνηση του ηλεκτρικού εργαλείου. d) Φυλάτε τα ηλεκτρικά εργαλεία που δε χρησι- μοποιείτε μακριά από παιδιά. Μην αφήνετε να χρησιμοποιήσουν το εργαλείο άτομα που δεν εί- ναι εξοικειωμένα με αυτό ή που δεν έχουν δια- βάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία. Ελέγχετε, εάν τα κινούμενα μέρη λειτουργούν άψογα και δεν μπλοκάρουν, εάν έχουν σπάσει κάποια εξαρτήματα ή έχουν υποστεί τέτοια ζη- μιά ώστε να επηρεάζεται αρνητικά η λειτουργία του ηλεκτρικού εργαλείου. Δώστε τα χαλασμένα εξαρτήματα για επισκευή πριν χρησιμοποιήσετε ξανά το εργαλείο. Πολλά ατυχήματα οφείλονται σε κακά συντηρημένα ηλεκτρικά εργαλεία. f) Διατηρείτε τα εξαρτήματα κοπής αιχμηρά και καθαρά. Τα σχολαστικά συντηρημένα εξαρτήματα κοπής με αιχμηρές ακμές κολλάνε σπανιότερα και καθοδηγούνται με μεγαλύτερη ευκολία. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα εργαλεία ρύθμισης κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε ταυτόχρονα υπόψη τις συνθήκες εργασίες και την προς εκτέλεση εργασία. Η χρήση ηλεκτρικών εργαλείων γιαεργασίεςδιαφορετικέςαπότιςπροβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

a) Αναθέτετε την επισκευή του ηλεκτρικού εργα- λείου μόνο σε κατάλληλο εξειδικευμένο προσω- πικό με χρήση μόνο γνήσιων ανταλλακτικών. Με αυτόν τον τρόπο διασφαλίζεται ότι θα διατηρηθεί η ασφάλεια του ηλεκτρικού εργαλείου.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 025.2 Υποδείξεις για την ασφάλεια για όλα τα

Μηνπλησιάζετεταχέριασαςστηνπεριοχήκοπής και στο δίσκο. Συγκρατήστε με το άλλο χέρι την πρόσθετη λαβή ή το περίβλημα του μοτέρ. Εάν κρατάτε και με τα δύο χέρια το πριόνι, δεν μπορούν να τραυματιστούν από το δίσκο. b) Μη βάζετε τα χέρια κάτω από το υπό επεξερ- γασία αντικείμενο. Οπροφυλακτήραςδενμπορεί να σας προστατέψει από το δίσκο κάτω από το αντικείμενο. c) Προσαρμόστε το βάθος κοπής στο πάχος του αντικειμένου. Κάτω από το αντικείμενο θα πρέπει να προεξέχει λιγότερο από το ύψος ενός δοντιού. d) Μην συγκρατείτε το αντικείμενο που θέλετε να κόψετε ποτέ στο χέρι ή στο πόδι σας. Ασφαλίστε το αντικείμενο πάνω σε μια σταθερή υποδοχή. Έχει σημασία να στερεώνετε καλά το αντικείμενο, για να ελαχιστοποιήσετε τον κίνδυνο να έρθει σε επαφή με το σώμα σας, να κολλήσει ο δίσκος ή να χάσετε τον έλεγχο. e) Πιάνετε το ηλεκτρικό εργαλείο μόνο από τις μο- νωμένες επιφάνειες συγκράτησης, όταν εκτε- λείτε εργασίες κατά τις οποίες το εξάρτημα που χρησιμοποιείτε ενδέχεται να έρθει σε επαφή με καλυμμένα ηλεκτρικά καλώδια ή με το δικό του καλώδιο τροφοδοσίας. Ηεπαφήμεκαλώδιοπου βρίσκεται υπό τάση θέτει υπό τάση και τα μεταλ- λικά μέρη του ηλεκτρικού εργαλείου και προκαλεί ηλεκτροπληξία. f) Για κατά μήκος κοπή χρησιμοποιείτε πάντα έναν αναστολέα ή έναν ίσιο οδηγό ακμών. Έτσι βελ- τιώνεται η ακρίβεια της κοπής και μειώνεται η πιθα- νότητα να κολλήσει ο δίσκος. g) Χρησιμοποιείτε πάντα δίσκους σωστής διάστα- σης και με κατάλληλη οπή υποδοχής (π.χ. αστε- ροειδής ή στρογγυλή). Δίσκοι που δεν ταιριάζουν στα εξαρτήματα τοποθέτησης του πριονιού περι- στρέφονται ανομοιόμορφα και προκαλούν απώλεια του ελέγχου. h) Μη χρησιμοποιείτε ποτέ βάσεις ή βίδες δίσκων που έχουν υποστεί ζημιά ή λανθασμένες. Οι βάσεις και οι βίδες δίσκων έχουν σχεδιαστεί ειδικά για το πριόνι σας, για βέλτιστες επιδόσεις και ασφάλεια στη λειτουργία.

5.2.2 Λοιπές υποδείξεις για την ασφάλεια για όλα

Ανάδραση (κλώτσημα) - Αιτίες και αντίστοιχες υπο- δείξεις ασφαλείας κλώτσημα είναι η ξαφνική αντίδραση ενός δίσκου που έχει καρφωθεί, κολλήσει ή έχει ευθυγραμμιστεί λάθος, που προκαλεί την ανύψωση του ανεξέλεγκτου πριονιού με αποτέλεσμα να βγει από το αντικείμενο και να κατευ- θυνθεί προς το χειριστή του εργαλείου. όταν ο δίσκος κολλήσει σε ένα διάκενο κοπής που στε- νεύει, μπλοκάρει και η δύναμη του μοτέρ εκτινάσσει το πριόνι προς την κατεύθυνση του χειριστή. εάν ο δίσκος λυγίσει ή ευθυγραμμιστεί λάθος μπορεί να δόντια της πίσω ακμής του δίσκου να καρφωθούν στην επιφάνεια του αντικειμένου, με αποτέλεσμα να βγει ο δίσκος από το διάκενο κοπής και να μετακινηθεί το πριόνι προς το χειριστή. Το κλώτσημα είναι η συνέπεια λάθος ή λανθασμένης χρή- σης του πριονιού. Μπορεί να αποτραπεί με κατάλληλα μέτρα, όπως περιγράφονται στη συνέχεια. a) Συγκρατείτε το πριόνι με τα δύο χέρια και φέρτε τους βραχίονές σας σε τέτοια θέση που να μπο- ρείτε να απορροφήσετε τις δυνάμεις αντίθετης ροπής. Να βρίσκεστε πάντα στο πλάι του δίσκου, ποτέ μην φέρνετε το δίσκο στην ίδια ευθεία με το σώμα σας. Σε περίπτωση κλωτσήματος μπορεί να αναπηδήσει προς τα πίσω το δισκοπρίονο, αλλά ο χειριστής μπορεί να έχει τον έλεγχο των δυνάμεων αντίθετης ροπής με κατάλληλα μέτρα προφύλαξης. b) Εάν κολλήσει ο δίσκος ή διακόψετε την εργασία, σβήστε το πριόνι και κρατήστε το ακίνητο στο αντικείμενο, μέχρι να σταματήσει ο δίσκος. Μην προσπαθήσετε ποτέ να απομακρύνετε το δίσκο απότοαντικείμενοήνατοντραβήξετεπρος τα πίσω, όσο κινείται ο δίσκος, διαφορετικά θα κλωτσήσει. Εντοπίστε και αποκαταστήστε την αιτία για το κόλλημα του δίσκου. c) Εάνθέλετεναθέσετεξανάσελειτουργίατο πριόνιπουέχεικολλήσειστοαντικείμενο,κε- ντράρετε το δίσκο στο διάκενο και βεβαιωθείτε ότι δεν έχουν καρφωθεί τα δόντια του δίσκου στο αντικείμενο. Εάν ο δίσκος έχει κολλήσει μπορεί να απομακρυνθείαπότοαντικείμενοήνακλωτσήσει εάν θέσετε ξανά σε λειτουργία το πριόνι. d) Στηρίξτε τις μεγάλες πλάκες για να μειώσετε τον κίνδυνο να κλωτσήσει το πριόνι επειδή έχει κολ- λήσει ο δίσκος. Οιμεγάλεςπλάκεςμπορείναλυ- γίσουν από το βάρος τους. Πρέπει να στηρίζετε τις πλάκες και στις δύο πλευρές, και κοντά στο διάκενο κοπής αλλά και στην ακμή. e) Μη χρησιμοποιείτε δίσκους που έχουν φθαρεί ήέχουνυποστείζημιά.Οι δίσκοι με φθαρμένα ή λάθος ευθυγραμμισμένα δόντια προκαλούν αυξη- μένη τριβή, κόλλημα του δίσκου και κλώτσημα λόγω τουπολύστενούδιάκενουκοπής. f) Σφίξτε πριν από την κοπή τους ρυθμιστές βάθους και γωνίας κοπής. Εάν αλλάξετε τις ρυθμίσεις κατά την κοπή, μπορεί να κολλήσει ο δίσκος και να κλω- τσήσει το πριόνι. g) Να είστε πολύ προσεκτικοί κατά την κοπή σε υπάρχοντες τοίχους ή σε σημεία χωρίς ορατότητα. Ο δίσκος μπορεί να μπλοκάρει σε κρυμμένα αντικείμενα και να κλωτσήσει.

5.2.3 Υποδείξεις ασφαλείας για δισκοπρίονα με

προφυλακτήρα εκκρεμούς Λειτουργία του κάτω προφυλακτήρα a) Ελέγχετε πριν από κάθε χρήση εάν κλείνει σω- στά ο κάτω προφυλακτήρας. Μη χρησιμοποιείτε το πριόνι εάν δεν μπορεί να μετακινηθεί ελεύθερα και δεν κλείνει αμέσως ο κάτω προφυλακτήρας.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Ποτέ μη σφηνώνετε και μη δένετε τον κάτω προ- φυλακτήρα έτσι ώστε να παραμένει ανοιχτός. Εάν πέσει το πριόνι κατά λάθος στο έδαφος, μπορεί να λυγίσει ο προφυλακτήρας. Ανοίξτε τον προφυλα- κτήρα με το μοχλό και βεβαιωθείτε ότι κινείται ελεύ- θερα και δεν ακουμπάει ούτε στο δίσκο ούτε άλλα εξαρτήματα σε όλες τις γωνίες και τα βάθη κοπής. b) Ελέγξτε τη λειτουργία του ελατηρίου για τον κάτω προφυλακτήρα. Αναθέστε τη συντήρηση του πριονιού πριν από τη χρήση, εάν δε λει- τουργεί απρόσκοπτα ο κάτω προφυλακτήρας και το ελατήριο. Ελαττωματικά εξαρτήματα, κολλώδεις επικαθίσεις ή συγκεντρώσεις ρινισμάτων καθυστε- ρούν την κίνηση του κάτω προφυλακτήρα. c) Ανοίγετε με το χέρι τον κάτω προφυλακτήρα μόνο σε ειδικές εργασίες, όπως “κοπή με βύθιση ή υπό γωνία“. Ανοίξτε τον κάτω προφυλακτήρα με το μοχλό αφήνοντάς τον ελεύθερο μόλις εισχωρήσει ο δίσκος στο αντικείμενο. Σε όλες τις υπόλοιπες εργασίες κοπής, ο κάτω προφυλακτήρας πρέπει να λειτουργεί αυτόματα. d) Μην ακουμπάτε το πριόνι στον πάγκο εργασίας ήστοδάπεδο,χωρίςνακαλύπτειοκάτωπρο- φυλακτήρας το δίσκο. Όταν ο δίσκος είναι απρο- στάτευτος και συνεχίσει να περιστρέφεται μετά την απενεργοποίηση, μετακινεί το πριόνι αντίθετα με τη φορά κοπής και κόβει ότι βρει μπροστά του. Λάβετε υπόψη σας το χρόνο που χρειάζεται να σταματήσει να περιστρέφεται ο δίσκος μετά την απενεργοποίηση του πριονιού.

5.3 Πρόσθετες υποδείξεις για την ασφάλεια

5.3.1 Ασφάλεια προσώπων

a) Φοράτε ωτοασπίδες. Η επίδραση του θορύβου μπο- ρεί να προκαλέσει απώλεια ακοής. b) Κρατάτε το εργαλείο πάντα με τα δύο χέρια από τις προβλεπόμενες λαβές.Διατηρείτε τις λαβές στεγνές, καθαρές και χωρίς λάδια και λιπαρές

c) Εάντοεργαλείοχρησιμοποιείται χωρίς απορ- ρόφηση σκόνης, πρέπει να φοράτε μια απλή μάσκα προστασίας της αναπνοής σε περίπτωση διενέργειας εργασιών κατά τις οποίες δημιουρ- γείται σκόνη. d) Χρησιμοποιείτε το εργαλείο μόνο με τα ανάλογα συστήματα προστασίας. e) Χρησιμοποιείτε το εργαλείο μόνο με κατάλληλο τρόπο και σε άψογη κατάσταση. f) Κάνετε διαλείμματα από την εργασία και ασκή- σεις χαλάρωσης δακτύλων για την καλύτερη αι- μάτωση των δακτύλων σας. g) Θέστετοεργαλείοσελειτουργίαμόνοότανβρε- θείτε στο χώρο όπου θα εργαστείτε. h) Όταν εργάζεστε, καθοδηγείτε το εργαλείο πάντα μακριά από σώμα σας.

i) Μην εργάζεστε με το εργαλείο πάνω από το κε-

j) Μην επιβραδύνετε το εργαλείο πιέζοντας λοξά κόντρα στο δίσκο. k) Μην ακουμπάτε την πατούρα σύσφιξης και τη βίδασύσφιξηςόσοτοεργαλείοβρίσκεταισελει-

l) Πρέπει να μην υπάρχουν εμπόδια στην ευθεία που πρόκειται να κόψετε. Μην κόβετε βίδες, καρφιά,

m) Μην πατάτε ποτέ το κουμπί για την ασφάλιση του άξονα όσο περιστρέφεται ο δίσκος. n) Μην κατευθύνετε το εργαλείο σε άλλα άτομα. o) Θα πρέπει να έχετε μάθει στα παιδιά, ότι δεν επιτρέπεται να παίζουν με τη συσκευή. p) Η συσκευή δεν προορίζεται για χρήση από παιδιά ή αδύναμα άτομα χωρίς να έχουν ενημερωθεί. q) Προσαρμόστε τη δύναμη προώθησης στο δίσκο και στο υλικό που κόβετε, έτσι ώστε να μην μπλο- κάρει ο δίσκος και κλωτσήσει.

Αποφύγετε την υπερθέρμανση των δοντιών κο-

s) Κατά την κοπή πλαστικών πρέπει να αποφεύγετε το λιώσιμο του πλαστικού. t) Βεβαιωθείτε πριν την έναρξη της εργασίας για την κατηγορία κινδύνου της σκόνης που δημιουρ- γείται κατά την εργασία. Χρησιμοποιήστε επαγ- γελματική ηλεκτρική σκούπα με επίσημα εγκεκρι- μένη κατηγοριοποίηση προστασίας, που να αντα- ποκρίνεται στους τοπικούς κανονισμούς προστα- σίας από τη σκόνη. u) Σκόνεςυλικώνόπωςσοβάδεςμεπεριεκτικότητασε μόλυβδο, ορισμένων ειδών ξύλων, ορυκτών και με- τάλλων μπορεί να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αλλεργικές αντιδράσεις και/ή παθήσεις του ανα- πνευστικού συστήματος του χρήστη ή ατόμων που βρίσκονται κοντά. Κάποιες συγκεκριμένες σκόνες, όπωςγιαπαράδειγμαησκόνηαπόδρυήοξιάθε- ωρούνται ως καρκινογόνες, ιδίως σε συνδυασμό με πρόσθετες ουσίες επεξεργασίας ξύλου (χρωμάτια, υλικά προστασίας ξυλείας). Η επεξεργασία υλικών με αμίαντο επιτρέπεται μόνο από εξειδικευμένο προ- σωπικό. Χρησιμοποιείτε κατά το δυνατό σύστημα αναρρόφησηςσκόνης.Γιαναεπιτύχετεμεγάλο βαθμό αναρρόφησης σκόνης, χρησιμοποιήστε μια κατάλληλη φορητή ηλεκτρική σκούπα που προ- τείνεται από τη Hilti για ξύλο και/ή σκόνη υλι- κών, που να είναι κατάλληλη για το συγκεκριμένο ηλεκτρικό εργαλείο. Φροντίστε για καλό αερι- σμό του χώρου εργασίας. Προτείνεται η χρήση μάσκας προστασίας της αναπνοής κατηγορίας φίλτρου P2. Προσέξτε τις διατάξεις που ισχύουν στη χώρα σας για τα υλικά που πρόκειται να επεξεργαστείτε.

5.3.2 Επιμελής χειρισμός και χρήση ηλεκτρικών

a) Κρατάτε το εργαλείο από τις μονωμένες επι- φάνειες συγκράτησης, όταν ενδέχεται να προ- κληθεί ζημιά από το εργαλείο σε καλυμμένα ηλε- κτρικά καλώδια ή στο καλώδιο τροφοδοσίας.Σε περίπτωση επαφής με καλώδια που βρίσκονται υπό

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02τάση, τα απροστάτευτα μεταλλικά μέρη του εργα- λείουενδέχεταινατεθούνυπότάσηκαιοχρήστης εκτίθεται σε κίνδυνο ηλεκτροπληξίας. b) Ασφαλίστε το προς επεξεργασία αντικείμενο. Χρησιμοποιήστε εργαλεία σύσφιξης ή μια μέγγενη, για να ακινητοποιήσετε το αντικείμενο. Με αυτόν τον τρόπο συγκρατείται καλύτερα από ό,τι με το χέρι και, εκτός αυτού έχετε ελεύθερα και ταδύοχέριαγιατοχειρισμότουεργαλείου. c) Βεβαιωθείτε ότι τα εξαρτήματα διαθέτουν σύ- στημα υποδοχής κατάλληλο για το εργαλείο και ότι έχουν ασφαλίσει σωστά στο τσοκ.

5.3.3 Ηλεκτρική ασφάλεια

a) Ελέγξτε την περιοχή εργασίας πριν από την έναρξη της εργασίας για καλυμμένα ηλεκτρικά καλώδια, σωλήνες αερίου και ύδρευσης, π.χ. με ανιχνευτή μετάλλων. Τα εξωτερικά μεταλλικά μέρη στο εργαλείο μπορεί να μεταφέρουν τάση, εάν π.χ. κατά λάθος προκαλέσετε ζημιά σε ένα ηλεκτρικό καλώδιο. Αυτό αποτελεί σοβαρό κίνδυνο για ηλεκτροπληξία. b) Κατά την εργασία καθοδηγήστε το καλώδιο τρο- φοδοσίαςήτηνμπαλαντέζαμακριάκαιπίσωαπό το εργαλείο. Μειώνεται έτσι ο κίνδυνος να σκο- ντάψετε πάνω από το καλώδιο κατά την εργασία. c) Προσέξτε τους τοπικούς κανονισμούς ασφαλείας για τη σύνδεση του εργαλείου. Συνδέετε το ερ- γαλείο μόνο σε πρίζα με προστασία από ρελέ διαφυγής (RCD).

5.3.4 Χώρος εργασίας

a) Φροντίστε για καλό φωτισμό της περιοχής εργα-

b) Φροντίστε για καλό αερισμό του χώρου εργασίας. Οι χώροι εργασίας με κακό αερισμό μπορούν να έχουν επιβλαβείς επιδράσεις στην υγεία λόγω της

5.3.5 Προσωπικός εξοπλισμός προστασίας

Ο χρήστης και τα πρόσωπα που βρίσκονται κοντά πρέπει κατά τη χρήση του εργαλείου να χρησιμο- ποιούν κατάλληλα προστατευτικά γυαλιά, προστα- τευτικό κράνος, ωτοασπίδες, προστατευτικά γάντια και απλή μάσκα προστασίας της αναπνοής.

5.3.6 Σύστημα προστασίας

Μη θέτετε σε λειτουργία το εργαλείο εάν δεν έχει τοποθετηθεί σωστά ο δίσκος, ο προφυλακτήρας ή ο προφυλακτήρας του εκκρεμούς. 6Χειρισμός

Φοράτε προστατευτικά γάντια. Οι ακμές του δίσκου είναι αιχμηρές. Μπορεί να τραυματιστείτε στις ακμές

Χρησιμοποιήστε απλή μάσκα προστασίας της ανα- πνοής και προστατευτικά γυαλιά. Απότηδιαδικα- σία κοπής ανασηκώνεται σκόνη και ρινίσματα. Το υλικό πουανασηκώνεταιμπορείναβλάψειτηςαναπνευστικές οδούς και τα μάτια.

Φοράτε ωτοασπίδες. Το εργαλείο και η διαδικασία κο- πής παράγει θόρυβο. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια ακοής.

Για την αλλαγή των εξαρτημάτων χρησιμοποιείτε προστατευτικά γάντια. Στο εξάρτημα, στην πατούρα σύσφιξης και στη βίδα σύσφιξης αναπτύσσονται υψηλές θερμοκρασίες.

Βεβαιωθείτε ότι ο δίσκος που πρόκειται να τοποθε- τήσετε ανταποκρίνεται στις τεχνικές απαιτήσεις και ότι είναι καλά ακονισμένος. Προϋπόθεση για μια άψογη κοπή είναι ένας ακονισμένος δίσκος.

6.1.1 Αφαίρεση δίσκου 3

1. Αποσυνδέστε το φις από την πρίζα.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 022. Πιέστε το κουμπί μανδάλωσης του άξονα.

3. Περιστρέψτεμετοκλειδίάλεντηβίδαστερέωσης

για το δίσκο μέχρι να κουμπώσει τελείως ο πείρος ακινητοποίησης.

4. Ξεβιδώστε αριστερόστροφα τη βίδα στερέωσης με

5. Αφαιρέστε τη βίδα στερέωσης και την εξωτερική

6. Ανοίξτε τον προφυλακτήρα του εκκρεμούς και απο-

6.1.2 Τοποθέτηση δίσκου

1. Αποσυνδέστε το φις από την πρίζα.

2. Καθαρίστε την πατούρα υποδοχής και την πατούρα

3. Τοποθετήστε την πατούρα υποδοχής.

4. Ανοίξτε τον προφυλακτήρα του εκκρεμούς.

5. ΠΡΟΣΟΧΗ Προσέξτε το βέλος φοράς περιστρο-

φής πάνω στο δίσκο. Τοποθετήστε τον καινούργιο δίσκο.

6. Τοποθετήστε την εξωτερική πατούρα σύσφιξης.

7. Στερεώστε δεξιόστροφα με τη βίδα σύσφιξης την

πατούρα σύσφιξης. Πρέπει να ασκείτε πίεση στο κουμπί μανδάλωσης άξονα όπως κατά την αφαί-

8. Ελέγξτε τη σωστή έδραση του δίσκου πριν από τη

6.2 Ρύθμιση βάθους κοπής 4

Πρέπει να επιλέγετε πάντα βάθος κοπής περ. 5 έως 10mmμεγαλύτεροαπότοπάχοςτουυλικούπουπρόκει- ται να κόψετε. Μπορείτε να ρυθμίσετε το βάθος κοπής αδιαβάθμητα μεταξύ 0 και περ. 70 mm.

1. Αποσυνδέστε το φις από την πρίζα.

2. Τοποθετήστε το εργαλείο σε μια επιφάνεια.

3. Απασφαλίστε το μοχλό σύσφιξης για τη ρύθμιση του

βάθους κοπής Το βέλος δείχνει στην κλίμακα του περιβλήματος του μηχανισμού μετάδοσης το επιλεγμένο βάθος

4. Σηκώστε το εργαλείο λοξά προς τα επάνω και ρυθμί-

στε το βάθος κοπής σφίγγοντας το μοχλό σύσφιξης.

6.3 Ρύθμιση φαλτσογωνιάς 5

Το εργαλείο ρυθμίζεται για φαλτσογωνιές σε οποιαδή- ποτε γωνία μεταξύ 0 και 56º.

6.3.1 Ρύθμιση φαλτσογωνιάς με προεπιλογή

Υπάρχει η δυνατότητα 3 προεπιλογών: 22,5º, 45º και 56º.

1. Αποσυνδέστε το φις από την πρίζα.

2. Απασφαλίστε το μοχλό σύσφιξης για τη ρύθμιση της

3. Μετακινήστε το πέλμα βάσης στη γωνία 0°.

4. Ρυθμίστε το δείκτη για την προεπιλογή της γωνίας

στην επιθυμητή γωνία.

5. Μετακινήστε το πέλμα βάσης μέχρι να τερματίσει.

6. Σφίξτε το μοχλό σύσφιξης για τη ρύθμιση της φαλ-

6.3.2 Ρύθμιση φαλτσογωνιάς χωρίς προεπιλογή

1. Αποσυνδέστε το φις από την πρίζα.

2. Απασφαλίστε το μοχλό σύσφιξης για τη ρύθμιση της

3. Μετακινήστε το πέλμα βάσης στην επιθυμητή θέση.

4. Σφίξτε το μοχλό σύσφιξης για τη ρύθμιση της φαλ-

Στο μπροστινό πέλμα βάσης του εργαλείου υπάρχει ένας δείκτης οδηγός, και για κοπή σε ευθεία αλλά και για φαλ- τσογωνιές (0º και 45º), επιτρέποντάς σας έτσι ανάλογα με την επιλεγμένη γωνία κοπής να πετύχετε μια κοπή με μεγάλη ακρίβεια. Η ακμή του οδηγού αντιστοιχεί στην εσωτερική πλευρά του δίσκου. Ένας δείκτης οδηγός βρί- σκεται στο μπροστινό τμήμα για το δίσκο κοπής.

1. Ασφαλίστε το προς επεξεργασία αντικείμενο από

2. Τακτοποιήστε το αντικείμενο έτσι ώστε ο δίσκος να

περιστρέφεται ελεύθερα κάτω από το αντικείμενο.

3. Βεβαιωθείτε ότι είναι κλειστός ο διακόπτης στο

4. Συνδέστε το φις στην πρίζα.

5. Τοποθετήστε το εργαλείο με το πέλμα βάσης στο

αντικείμενο έτσι ώστε ο δίσκος να μην έρχεται ακόμη σεεπαφήμετοαντικείμενο.

6. Πατήστε το διακόπτη on/off.

7. Καθοδηγήστε το εργαλείο με κατάλληλη ταχύτητα

κατά μήκος του οδηγού στο αντικείμενο.

6.5 Κοπή με παράλληλο οδηγό

Ο παράλληλος οδηγός σάς επιτρέπει να κόψετε με ακρί- βεια κατά μήκος μιας ακμής ή να κόψετε λωρίδες ίδιων διαστάσεων. Οπαράλληλοςοδηγόςμπορείναεφαρμοστείστιςδύο πλευρές του πέλματος βάσης.

6.6 Τοποθέτηση/ρύθμιση παράλληλου οδηγού 6

1. Αποσυνδέστε το φις από την πρίζα.

2. Σπρώξτε τον οδηγό του παράλληλου οδηγού κάτω

3. Ρυθμίστε το επιθυμητό πλάτος κοπής.

4. Σφίξτε τη βίδα σύσφιξης.

6.7 Κοπή με ράγα-οδηγό 7

Η κοπή με ράγα-οδηγό μπορεί να μειώσει την εμφάνιση κλωτσήματος.

6.7.1 Τοποθέτηση/αφαίρεση εργαλείου στον

αντάπτορα ράγας-οδηγού

1. Απομακρύνετε τον παράλληλο οδηγό εφόσον είναι

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 022. Εισάγετε το πέλμα βάσης στα μπροστινά κατακόρυφα τμήματα συγκράτησης του αντάπτορα ράγας-οδηγού.

3. Τοποθετήστε το πέλμα βάσης πίσω τελείως στον

αντάπτορα ράγας-οδηγού. Το πέλμα βάσης πρέπει να κουμπώσει τελείως στο πίσω κατακόρυφο τμήμα συγκράτησης.

4. Για αφαίρεση, τραβήξτε το πίσω κατακόρυφο τμήμα

συγκράτησης ελαφρώς προς τα πίσω και αφαιρέστε το εργαλείο από τον αντάπτορα ράγας-οδηγού.

6.7.2 Διαμήκεις κοπές στις 0 °

Εφαρμόστε το πριόνι με την εγκοπή του αντάπτορα ράγας-οδηγού στο κατακόρυφο τμήμα της ράγας-οδηγού.

6.7.3 Διαμήκεις κοπές σε γωνίες μέχρι 56 °

Καθοδηγήστε το πριόνι με την εξωτερική ακμή του αντάπτορα ράγας-οδηγού κατά μήκος του κατακόρυ- φου τμήματος της ράγας-οδηγού, διαφορετικά θα προ- σκρούσει ο δίσκος στη ράγα-οδηγό.

6.7.4 Επιφανειακές φαλτσογωνιές

Στην κοπή υπό γωνία εμφανίζεται η γωνία, που αποκλίνει ηκοπήαπότηνκοπήυπόορθήγωνία.

1. Τοποθετήστετηράγα-οδηγόμετοσημείοπουβρί-

σκεται το μηδέν στην ακμή του αντικειμένου και περιστρέψτε τη ράγα τόσο ώστε η επιθυμητή γωνία στην κλίμακα να βρίσκεται απέναντι από το μηδέν.

2. Στερεώστε τη ράγα-οδηγό με τις δύο βιδωτές μέγ-

1. Στερεώστε τη ράγα από κάτω με τις δύο βιδωτές

ΥΠΟΔΕΙΞΗ Το εργαλείο πρέπει να τοποθετηθεί πάνω στη ράγα-οδηγό πίσω από το αντικείμενο.

2. ΠΡΟΣΟΧΗ Φροντίστε ώστε ο δίσκος να μην έχει

επαφή με το αντικείμενο. Τοποθετήστε το εργαλείο στην προβλεπόμενη πε- ριοχή της ράγας-οδηγού.

3. Ενεργοποιήστε το εργαλείο.

4. Μετακινήστετοεργαλείοομοιόμορφαπάνωαπότο

αντικείμενο. Το κάλυμμα του εκκρεμούς ανοίγει μόλις έρθει σε επαφή με την πλευρική ακμή και κλείνει ξανά στο τέλος της ράγας-οδηγού.

6.9 Καθαρισμός καναλιού πριονιδιών 8

Το εργαλείο δεν επιτρέπεται να είναι συνδεδεμένο στο ηλεκτρικό δίκτυο.

1. Αφαιρέστε τη βίδα στην πίσω κάτω πλευρά του

προφυλακτήρα και αφαιρέστε το στόμιο σύνδεσης για την ηλεκτρική σκούπα.

2. Καθαρίστε το κανάλι ρινισμάτων και το στόμιο σύν-

3. Τοποθετήστε ξανά το στόμιο σύνδεσης στο κανάλι

ρινισμάτων και στερεώστε το στόμιο σύνδεσης με τη

4. Ελέγχετε, εάν τα κινούμενα μέρη του εργαλείου λει-

τουργούν άψογα και δεν μπλοκάρουν, εάν έχουν σπάσει κάποια εξαρτήματα ή έχουν υποστεί ζη- μιά επηρεάζοντας έτσι αρνητικά τη λειτουργία του

6.10 Κοπή με σύστημα αναρρόφησης ρινισμάτων

Το δισκοπρίονο είναι εξοπλισμένο με ένα στόμιο σύν- δεσης που είναι σχεδιασμένο για κοινούς εύκαμπτους σωλήνες αναρρόφησης διαμέτρου = 27 mm. Για τη σύν- δεση του εύκαμπτου σωλήνα ηλεκτρικής σκούπας με το πριόνι, ενδέχεται να είναι απαραίτητος ένας κατάλληλος αντάπτορας.

Οι σκόνες είναι επιβλαβείς στην υγεία και μπορούν να προκαλέσουν παθήσεις του αναπνευστικού, δερματικές παθήσεις και αλλεργικές αντιδράσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Συγκεκριμένες σκόνες θεωρούνται καρκινογόνες. Τέτοιες είναι οι ορυκτές σκόνες, οι σκόνες από δρυ και/ή οξιά, ιδίως σε συνδυασμό με πρόσθετες ουσίες για επεξεργασία ξύλου (χρωμάτια, υλικά προστασίας

Χρησιμοποιήστε για την εκάστοτε χρήση εάν είναι δυ- νατό μια κατάλληλη φορητή συσκευή απομάκρυνσης σκόνηςWVC40‑M(ξύλο)ήVCU40‑Μ(ξύλοκαιορυ- κτά)). Εάν δεν υπάρχει ή δεν είναι δυνατό να χρησιμο- ποιήσετε σύστημα αναρρόφησης, πρέπει να χρησιμο- ποιήσετε μια προσωπίδα προστασίας της αναπνοής μισού προσώπου κατηγορίας φίλτρου P2. Φροντίστε επιπρόσθετα για καλό αερισμό ώστε να διατηρείται σε χαμηλά επίπεδα η συγκέντρωση σκόνης.

Για την επεξεργασία άλλων υλικών ο επιχειρηματίας πρέπει να αποσαφηνίσει τις ειδικές απαιτήσεις με το αρμόδιο επαγγελματικό σωματείο.

6.11 Κοπή χωρίς σύστημα αναρρόφησης

Προαιρετικά διατίθεται ένα περιστρεφόμενο στόμιο-οδηγός πριονιδιών. Επιλέξτε την κατεύθυνση εξαγωγής περιστρέφοντας απλά το εξάρτημα έτσι ώστε να καθοδηγούνται τα ρινίσματα μακριά από σας.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 027 Φροντίδα και συντήρηση

Το εργαλείο δεν επιτρέπεται να είναι συνδεδεμένο στο ηλεκτρικό δίκτυο.

7.1 Φροντίδα των εξαρτημάτων

Απομακρύνετε τις ακαθαρσίες που έχουν επικαθήσει και προστατέψτε την επιφάνεια των εξαρτημάτων σας από διάβρωση, τρίβοντάς την τακτικά με ένα πανί καθαρι- σμού εμποτισμένο σε λάδι.

7.2 Φροντίδα του εργαλείου

Διατηρήστε το εργαλείο, ιδίως τις επιφάνειες της λαβής, στεγνό, καθαρό και χωρίς λάδια και γράσα. Μη χρησιμοποιείτε υλικά περιποίησης που περιέχουν

Το εξωτερικό κέλυφος του εργαλείου είναι κατασκευα- σμένο από πλαστικό ανθεκτικό στην κρούση. Οι περιοχές από όπου συγκρατείτε το εργαλείο είναι από ελαστομε-

Ποτέ μη χρησιμοποιείτε το εργαλείο με βουλωμένες σχι- σμές αερισμού! Καθαρίζετε τις σχισμές αερισμού προσε- κτικά με μια στεγνή βούρτσα. Εμποδίστε την εισχώρηση ξένων σωμάτων στο εσωτερικό του εργαλείου. Καθαρί- ζετε τακτικά την εξωτερική πλευρά του εργαλείου με ένα ελαφρά βρεγμένο πανί καθαρισμού. Μη χρησιμο- ποιείτε συσκευή ψεκασμού, συσκευή εκτόξευσης δέσμης ατμού ή τρεχούμενο νερό για τον καθαρισμό! Με αυτόν τον τρόπο μπορεί να επηρεαστεί αρνητικά η ηλεκτρική ασφάλεια του εργαλείου.

7.3 Καθαρισμός του συστήματος προστασίας

1. Για τον καθαρισμό των συστημάτων προστασίας,

αφαιρέστε τον δίσκο.

2. Καθαρίζετε τα συστήματα προστασίας προσεκτικά

με μια στεγνή βούρτσα.

3. Απομακρύνετε επικαθίσεις και υπολείμματα από το

εσωτερικό των συστημάτων προστασίας με κατάλ- ληλο εργαλείο.

4. Τοποθετήστε τον δίσκο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επισκευές σε ηλεκτρικά μέρη επιτρέπεται να διενερ- γούνται μόνο από εξειδικευμένο ηλεκτρολόγο.

Εάν υποστεί ζημιά το καλώδιο σύνδεσης του ηλεκτρι- κού εργαλείου, πρέπει να αντικατασταθεί από ένα ειδικά διαμορφωμένο καλώδιο σύνδεσης που διατί- θεται από το σέρβις. Ελέγχετε τακτικά όλα τα εξωτερικά μέρη του εργαλείου για τυχόν ζημιές και την άψογη λειτουργία όλων των χει- ριστηρίων. Μη χρησιμοποιείτε το εργαλείο, όταν έχουν υποστεί ζημιά κάποια μέρη του ή όταν δεν λειτουργούν άψογα τα χειριστήρια. Αναθέστε την επισκευή του εργα- λείου στο σέρβις της Hilti.

7.5 Έλεγχος μετά από εργασίες φροντίδας και

Μετά από εργασίες φροντίδας και συντήρησης πρέπει να ελέγχετε εάν έχουν τοποθετηθεί και λειτουργούν σωστά όλα τα συστήματα προστασίας. Για έλεγχο του προφυλακτήρα εκκρεμούς, ανοίξτε τον τελείως με τον μοχλό χειρισμού. Αφού αφήσετε τον μοχλό χειρισμού, πρέπει ο προφυλα- κτήρας εκκρεμούς να κλείνει γρήγορα και τελείως. 8Εντοπισμόςπροβλημάτων Βλάβη Πιθανή αιτία Αντιμετώπιση Το εργαλείο δεν έχει την πλήρη

Η μπαλαντέζα έχει πολύ μεγάλο μή- κος και / ή πολύ μικρή διατομή. Χρησιμοποιήστε μπαλαντέζα με επι- τρεπόμενο μήκος και / ή με επαρκή

Παροχήμεπολύχαμηλήτάση. Συνδέστετοεργαλείοσεάλληπα- ροχή ρεύματος. Το εργαλείο δεν παίρνει εμπρός Διακοπή τροφοδοσίας ρεύματος. Τοποθέτηση άλλης ηλεκτρικής συ- σκευής, έλεγχος λειτουργίας. Ελαττωματικό καλώδιο τροφοδοσίας

Έλεγχος και, εάν απαιτείται, αντικα- τάσταση από ηλεκτρολόγο. Διακόπτης οn/οff χαλασμένος. Έλεγχος και, εάν απαιτείται, αντικα- τάσταση από ηλεκτρολόγο. Καρβουνάκια φθαρμένα. Έλεγχος και, εάν απαιτείται, αντικα- τάσταση από ηλεκτρολόγο.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Βλάβη Πιθανή αιτία Αντιμετώπιση Καθόλου/ μειωμένη ισχύς αναρ-

Βουλωμένο κανάλι πριονιδιών. Καθαρίστε το κανάλι πριονιδιών. 9 Διάθεση στα απορρίμματα Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες,ηHiltiέχειοργανωθείήδηώστενα μπορείτε να επιστρέφετε το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το τμήμα εξυπηρέτησης πελατών της Hilti ή τον σύμβουλο πωλήσεων. Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία περί ηλεκτρικών και ηλεκτρονικών συσκευώνκαιτηνενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. 10 Εγγύηση κατασκευαστή, εργαλεία Για ερωτήσεις σχετικά με τους όρους εγγύησης απευ- θυνθείτε στον τοπικό συνεργάτη της HILTI. 11 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο) Περιγραφή: Δισκοπρίονο χειρός Περιγραφή τύπου:

01/02 Έτος κατασκευής:
