BRUKSANVISNING SCW 70 HILTI

2. Tryk på spindellåseknappen.

6.5 Savning med parallelanslag

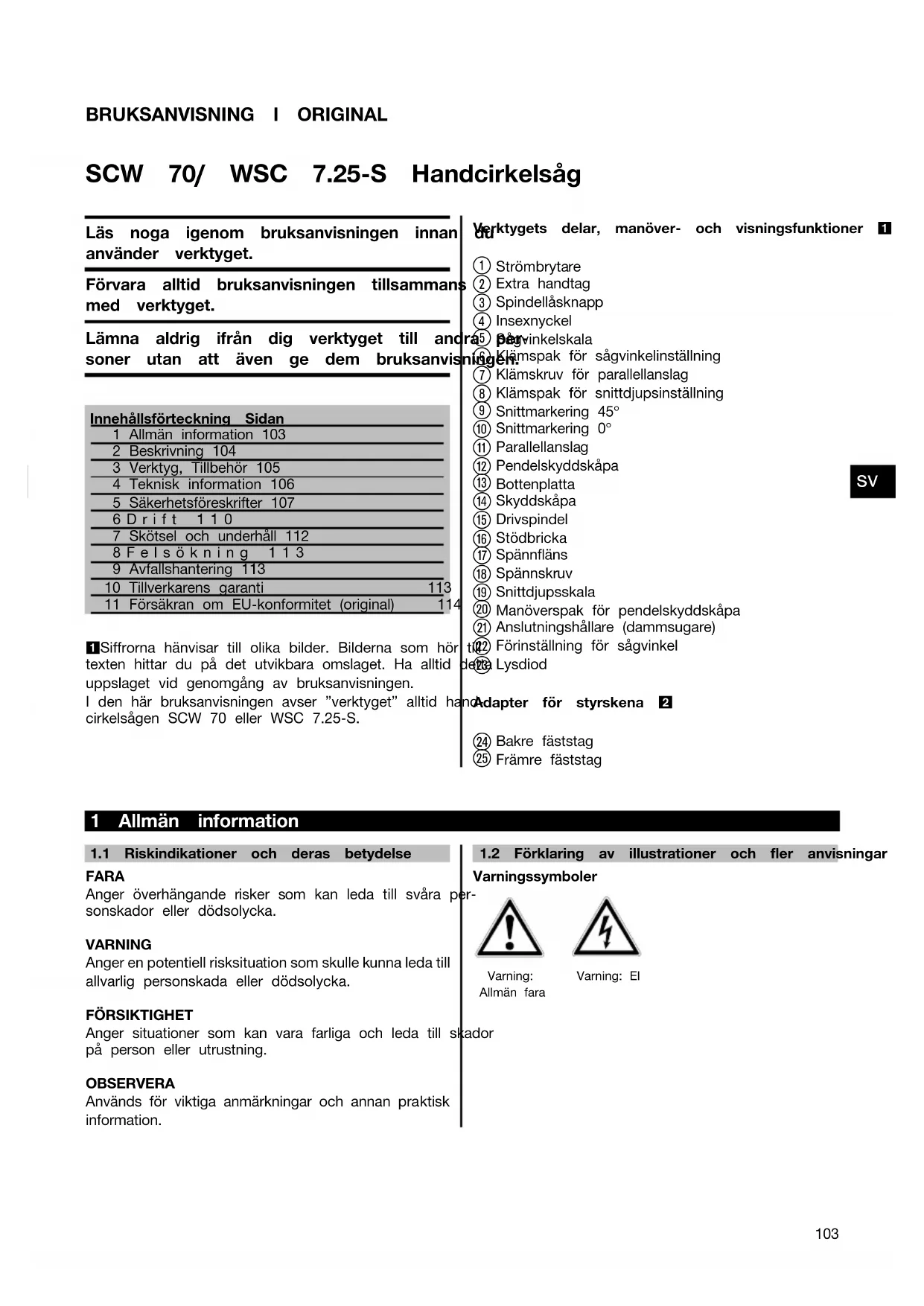

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02BRUKSANVISNING I ORIGINAL SCW 70/ WSC 7.25‑S Handcirkelsåg Läs noga igenom bruksanvisningen innan du använder verktyget. Förvara alltid bruksanvisningen tillsammans med verktyget. Lämna aldrig ifrån dig verktyget till andra per- soner utan att även ge dem bruksanvisningen. Innehållsförteckning Sidan1 Allmän information 1032 Beskrivning 1043 Verktyg, Tillbehör 1054 Teknisk information 1065 Säkerhetsföreskrifter 1076Drift 1107 Skötsel och underhåll 1128Felsökning 1139 Avfallshantering 11310 Tillverkarens garanti 11311 Försäkran om EU-konformitet (original) 1141 Siffrorna hänvisar till olika bilder. Bilderna som hör tilltexten hittar du på det utvikbara omslaget. Ha alltid dettauppslaget vid genomgång av bruksanvisningen.I den här bruksanvisningen avser ”verktyget” alltid hand-cirkelsågen SCW 70 eller WSC 7.25-S.Verktygets delar, manöver- och visningsfunktioner 1 Strömbrytare Extra handtag Spindellåsknapp Insexnyckel Sågvinkelskala Klämspak för sågvinkelinställning Klämskruv för parallellanslag Klämspak för snittdjupsinställning Snittmarkering 45° Snittmarkering 0° Parallellanslag Pendelskyddskåpa Bottenplatta Skyddskåpa Drivspindel Stödbricka Spännfläns Spännskruv Snittdjupsskala Manöverspak för pendelskyddskåpa Anslutningshållare (dammsugare) Förinställning för sågvinkel LysdiodAdapter för styrskena 2 Bakre fäststag Främre fäststag 1 Allmän information

1.1 Riskindikationer och deras betydelse

FARA Anger överhängande risker som kan leda till svåra per-sonskador eller dödsolycka.VARNING Anger en potentiell risksituation som skulle kunna leda till allvarlig personskada eller dödsolycka.FÖRSIKTIGHETAnger situationer som kan vara farliga och leda till skadorpå person eller utrustning.OBSERVERA Används för viktiga anmärkningar och annan praktisk information.1.2 Förklaring av illustrationer och fler anvisningarVarningssymbolerVarning:Allmän faraVarning: El

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Påbudssymboler Använd skydds- glasögon Använd skyddshjälm Använd hörselskydd Använd skydds- handskar Använd and- ningsskydd Övriga symboler Läs bruksan- visningen före användning Återvinn avfallet Volt Växelström Nominellt varvtal, obelastat Varv per minut Diameter Sågblad Här hittar du identifikationsdetaljerna på utrustningen Typbeteckningen och serienumret finns på verktygets typskylt. Skriv in dessa uppgifter i bruksanvisningen så att du alltid kan ange dem om du vänder dig till vår representant eller serviceverkstad. Typ: Generation: 01/02 Serienr: 2Beskrivning

2.1 Korrekt användning

Verktyget är en handhållen cirkelsåg. Verktyget är avsett för sågarbeten i trä eller träliknande material, plast, gipsplattor, gipsfiberplattor och komposit till ett snittdjup på ca 70 mm samt geringssnitt från 0° till 56°. Hälsovådliga material (som asbest) får inte bearbetas. Verktyget är avsett för yrkesmässig användning och får endast användas, underhållas och startas av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de eventuella risker som kan uppstå. Verktyget och dess tillbehör kan utgöra en risk om de används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna. Arbetsområden kan vara: byggnadsplats, verkstad, renovering, ombyggnad och nybyggnation. Använd bara verktyget anslutet till elnät med spänning och frekvens som stämmer överens med uppgifterna på verktygets typskylt. Man får inte använda sågblad som inte motsvarar de angivna specifikationerna (t.ex.vad gäller diameter, varvtal, tjocklek) eller kapnings- och slipskivor liksom sågblad av höglegerat snabbstål (HSS‑stål). Det går inte att såga i metall. Använd inte verktyget för grenar och trädstammar. För att undvika skador bör du endast använda originaltillbehör och verktygfrånHilti. Observera de råd beträffande användning, skötsel och underhåll som ges i bruksanvisningen. Verktyget får inte ändras eller byggas om på något sätt.

Skyddskåpa och pendelskyddskåpa

2.6 I standardutrustningen ingår

1Verktyg 1 Sågblad 1 Bruksanvisning 1 Insexnyckel 1 Parallellanslag 1 Hilti-kartong eller verktygslåda

2.7 Användning av förlängningskabel

Använd endast godkända förlängningskablar med tillräckligt stor area. Annars finns risk för nedsatt verktygska- pacitet och överhettning i kabeln. Kontrollera regelbundet att förlängningskabeln inte är skadad. Byt ut skadade förlängningskablar. Rekommenderad minsta area och max. kabellängd Kabelarea 1,5 mm² 2,0 mm² 2,5 mm² 3,5 mm² Nätspänning 110–120 V 15 m 25 m Nätspänning 220–230 V 60 m 100 m Använd inte förlängningskablar med en area på 1,25 mm².

2.8 Förlängningskabel utomhus

Vid arbete utomhus, använd endast en förlängningskabel som är godkänd och märkt för detta ändamål.

2.9 Användning av generator eller transformator

Detta verktyg kan drivas med en generator eller transformator under följande förutsättningar: Uteffekten i watt måste vara minst dubbelt så hög som den effekt som anges på verktygets typskylt och driftspänningen måste alltid ligga inom +5 % och ‑15 % i förhållande till märkspänningen. Frekvensen måste vara50till60Hz,aldrigöver65Hz,och en automatisk spänningsreglerare med startförstärkning måste finnas. Andra verktyg får aldrig använda samma generator/transformator. Om andra verktyg kopplas till eller från kan under- eller överspänningstopparna orsaka skador på verktyget. 3 Verktyg, Tillbehör Tillbehör till SCW 70 Beteckning Beskrivning Parallellanslag Styrskena WGS 1400‑2B Adapter för styrskena Rekommenderat sågblad för SCW 70 Beteckning Symbol Sågblad W-CSC 190x30 z24 A

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Rekommenderat sågblad för WSC 7.25-S Beteckning Symbol Sågblad W-CSC 7 ¹⁄₄x⁵⁄₈ t24 GP 4 Teknisk information Med reservation för tekniska ändringar! Märkspänning 100 V 110 V 220 V 230‑240 V Märkeffekt 1 430 W 1 550 W 1 700 W 1 700 W Märkström 15 A 15 A 8,1 A 7,5 A Frekvens 50…60 Hz 50…60 Hz 50…60 Hz 50…60 Hz OBSERVERA Verktyget uppfyller den motsvarande normen under förutsättning att den maximala tillåtna impedansen Zmax vid kundanläggningens anslutning till det allmänna elnätet är mindre än eller lika med 0,370+j0,25 Ω. Det är installatörens eller användarens ansvar att (eventuellt i samråd med nätleverantören) se till att verktyget endast ansluts till en anslutningspunkt med en impedans på högst Zmax. Verktyg

Vikt enligt EPTA‑direktivet 01/2003 5,3 kg 5,3 kg Nätkabelns längd 2,5 m 2,5 m Mått(LxBxH) 317 mm X 236 mm X 269 mm 317 mm X 236 mm X 269 mm Bottenplatta 290 mm X 170 mm 290 mm X 170 mm Max. diameter på sågklingan 190 mm 190 mm Min. diameter på sågklingan 184 mm 184 mm Sågklingans bladtjocklek 1,1…1,5 mm 1,1…1,5 mm Snittbredd 1,7…2,3 mm 1,7…2,3 mm Sågklingans axelhål 30 mm 15,88 mm (⁵⁄₈") Snittdjup Sågvinkel 0°: 67 mm Sågvinkel 45°: 49 mm Sågvinkel 56°: 38 mm Sågvinkel 0°: 64 mm Sågvinkel 45°: 47 mm Sågvinkel 56°: 37 mm Tomgångsvarvtal 5 800/min 5 800/min OBSERVERA Vibrationsnivån som anges i dessa instruktioner har uppmätts med en normeradmätmetodenligtEN60745somkan användas för att jämföra olika elverktyg med varandra. Den kan också användas för att göra en preliminär uppskattning av vibrationsbelastningen. Den angivna vibrationsnivån gäller för elverktygets huvudsakliga användningsområden. När elverktyget begagnas inom andra användningsområden, med andra insatsverktyg eller med otillräckligt underhåll kan en mätning av vibrationsnivån ge avvikande värden. Detta kan ge en tydlig ökning av vibrationsbelastningen för hela arbetsperioden. För att uppskattningen av vibrationsbelastningen ska bli exakt bör man också räkna in de tider då verktyget är frånkopplat, eller då det är tillkopplat men inte används. Detta kan ge en tydlig minskning av vibrationsbelastningen för hela arbetsperioden. Vidta även ytterligare säkerhetsåtgärder för att skydda användaren från påverkan av vibrationer, t.ex.: Underhåll av elverktyg och insatsverktyg, möjlighet att hålla händerna varma, organisation av arbetsförloppen. Buller- och vibrationsinformation för SCW 70 och WSC 7.25-S (uppmätt enligt EN 60745-2-5): Karaktäristisk A-vägd ljudeffektnivå 100 dB (A) Karaktäristisk A-vägd ljudtrycksnivå 89 dB (A) Osäkerhet för nominell ljudeffektnivå 3dB(A)

2,5 m/s² Osäkerhet (K) 1,5 m/s² Information om verktyget och dess användning Skyddsklass Skyddsklass II (dubbelisolerad), se märkskylt 5 Säkerhetsföreskrifter

5.1 Allmänna säkerhetsföreskrifter för elverktyg

VARNING Läs alla säkerhetsföreskrifter och anvisningar. Att inte iaktta säkerhetsföreskrifter och anvisningar kan orsaka elstötar, brand och/eller allvarliga per- sonskador. Förvara alla säkerhetsföreskrifter och anvisningarna på ett säkert ställe för framtida an- vändning. Begreppet ”elverktyg” som används i sä- kerhetsföreskrifterna avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

5.1.1 Säker arbetsmiljö

a) Håll arbetsområdet rent och väl belyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor. b) Arbeta inte med elverktyget i omgivningar med explosionsrisk där det finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll barn och obehöriga personer på betryggande avstånd under arbetet med elverktyget. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

5.1.2 Elektrisk säkerhet

a) Elverktygets elkontakt måste passa till väggutta- get. Elkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med skydds- jordade elverktyg. Originalkontakter och lämpliga vägguttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad. c) Skydda elverktyget från regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstötar. d) Använd inte kabeln på ett felaktigt sätt, t.ex. ge- nom att bära eller hänga upp elverktyget i den eller dra i den för att lossa elkontakten ur vägguttaget. Håll nätsladden på avstånd från värmekällor, olja, skarpa kanter och rörliga delar. Skadade eller till- trasslade kablar ökar risken för elstötar. e) När du arbetar medett elverktyg utomhus, använd endast en förlängningskabel som är avsedd för utomhusbruk. Om en lämplig förlängningskabel för utomhusbruk används minskar risken för elstötar. f) Om det är alldeles nödvändigt att använda elverk- tyget i fuktig miljö ska du använda en jordfelsbry- tare. Användning av jordfelsbrytare minskar risken för elstötar.

5.1.3 Personsäkerhet

a) Var uppmärksam, ha uppsikt över vad du gör och använd elverktyget med förnuft. Använd inte el- verktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under använd- ning av elverktyg kan även en kort stunds bristande uppmärksamhet leda till allvarliga personskador. b) Bär alltid personlig skyddsutrustning och skydds- glasögon. Den personliga skyddsutrustningen, som t.ex. dammskyddsmask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets modell och driftsätt – reducerar risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Se till att elverk- tyget är frånkopplat innan du ansluter det till nät- strömmen och/eller batteriet, tar upp det eller bär det. Om du bär elverktyget med fingret på strömbry- taren eller ansluter ett tillkopplat verktyg till nätström- men kan en olycka inträffa. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar in elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik en onormal kroppshållning. Se till att du står stadigt och håller balansen. Då kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och hands- karna på avstånd från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av rote- rande delar. g) När du använder elverktyg med anordningar för uppsugning och uppsamling av damm, bör du kontrollera att dessa anordningar är rätt monte- rade och används korrekt. Används en dammsu- gare kan faror som orsakas av damm minskas.

5.1.4 Användning och hantering av elverktyget

Överbelasta inte verktyget. Använd elverktyg som är avsedda för det aktuella arbetet. Med ett lämp- ligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömbrytare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02c) Dra ut elkontakten ur uttaget och/eller ta ut batte- riet innan du gör inställningar, byter tillbehör eller lägger ifrån dig verktyget. Denna skyddsåtgärd för- hindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Verk- tyget får inte användas av personer som inte är förtrogna med dess användning eller inte har läst denna anvisning. Elverktyg är farliga om de används av oerfarna personer. e) Underhåll elverktygen noggrant. Kontrollera att rörliga komponenter fungerar felfritt och inte kär- var och att komponenter inte har brustit eller skadats så att elverktygets funktion påverkas ne- gativt. Se till att skadade delar repareras innan verktyget används igen. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll insatsverktygen skarpa och rena. Omsorgs- fullt skötta insatsverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyg, tillbehör, insatsverktyg osv. en- ligt dessa anvisningar. Ta hänsyn till arbetsvillko- ren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer upp- stå.

a) Låt endast kvalificerad fackpersonal reparera el- verktyget och använd då endast originalreservde- lar. Detta garanterar att elverktygets säkerhet upp- rätthålls.

5.2 Säkerhetsföreskrifter för alla sågar

5.2.1 Sågningsförfarande

FARA Håll händerna borta från sågbladet och området omkring det. Håll ena handen på det extra hand- taget eller på motorkåpan. Om du håller sågen med båda händerna kan de inte skadas av sågbladet. b) Grip inte under arbetsstycket. Skyddskåpan kan inte skydda dina händer under arbetsstycket. c) Anpassa snittdjupet till arbetsstyckets tjocklek. Mindre än en hel tandlängd av sågbladets tänder får synas under arbetsstycket. d) Håll aldrig fast arbetsstycket som ska sågas med handen eller stödd på ena benet. Fäst arbets- stycket vid ett stabilt underlag. Det är viktigt att fästa arbetsstycket ordentligt för att undvika kon- takt med kroppen, att sågbladet fastnar eller att man tappar kontrollen över verktyget. e) Håll endast i elverktygets isolerade greppytor vid arbeten där du riskerar att träffa dolda strömkab- lar eller den egna nätkabeln. Vidkontaktmeden spänningsförande ledning överförs spänningen även till metalldelarna på det elektriska verktyget och kan ge dig en stöt. f) Använd alltid ett anslag eller en rak kantföring vid sågning på längden. Detta leder till en bättre sågprecision och minskar risken för att sågbladet kör fast. g) Använd alltid ett sågblad av rätt storlek och med lämpligt axelhål (t.ex. stjärnformat eller runt). Såg- blad som inte passar sågens monteringsdelar går ojämnt och gör att du får sämre kontroll. h) Använd aldrig skadade eller felaktiga distans- brickor eller mellanskruvar för sågbladet. Distans- brickor och mellanskruvar har specialkonstruerats för din såg för optimal effekt och driftsäkerhet.

5.2.2 Ytterligare säkerhetsföreskrifter för alla sågar

Kast – orsaker och motsvarande säkerhetsföreskrif- ter: Ett kast är en plötslig reaktion till följd av att ett såg- blad hakar i, kläms fast eller riktas fel, så att sågbladet okontrollerat kastas upp ur arbetsstycket i riktning mot användaren; Om sågbladet fastnar i sågspåret blockeras det och motorkraften pressar verktyget mot användaren. Om sågbladet vrids eller tänderna är felaktigt riktade, kan tänderna i sågbladets bakrekanthakasigfasti arbetsstycket så att sågbladet stöts bort från sågspåret och mot användaren. Ett kast är ett resultat av att sågen använts på ett fel- aktigt sätt. Det kan förhindras med hjälp av lämpliga försiktighetsåtgärder som beskrivs nedan. a) Håll fast sågen med båda händerna och håll ar- marna i en position som hjälper dig att stå emot bakslagskrafterna. Håll sågbladet sidledes och se till att aldrig hålla det i linje med kroppen. Vid ett bakslag kan cirkelsågen hoppa bakåt, men om du har vidtagit rätt försiktighetsåtgärder kan du hålla emot bakslagskrafterna. b) Om sågbladet fastnar eller om du avbryter arbetet ska du koppla från sågen och hålla den stilla i arbetsmaterialet tills skivan har stannat helt. Försök aldrig att dra ut sågen ur arbetsstycket eller att dra den bakåt så länge bladet roterar och kan göra ett kast. Ta reda på orsaken till att sågbladet fastnat och åtgärda den. c) När du ska starta om en såg som är instucken i ett arbetsstycke centrerar du bladet i sågspåret och kontrollerar att tänderna inte har fastnat i arbetsstycket. Omsågbladetharfastnatochdu startar sågen igen kan sågbladet göra en snabb rörelse bort från arbetsstycket eller göra ett bakslag. d) Stötta stora plattor för att minska risken för ett bakslag orsakat av ett fastklämt sågblad. Stora plattor kan böjas av kroppsvikten. Plattorna måste ha stöd på båda sidor, både nära sågspåret och vid kanten. e) Använd inte slöa eller skadade sågblad. Sågblad som har slöa eller felriktade tänder ger ökad friktion, klämmer åt sågbladet och kan medföra ett bakslag. f) Dra åt snittdjups- och sågvinkelinställningen in- nandubörjarsåga.Om du ändrar sågens inställ- ningar under sågarbetet kan sågklingan klämmas fast och ett kast uppstå. g) Var extra försiktig vid sågning i befintliga väggar eller andra områden som du inte har full uppsikt

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02över. Sågbladet kan fastna i dolda föremål och ett kast kan uppstå.

5.2.3 Säkerhetsföreskrifter för cirkelsågar med

pendelskyddskåpa Den undre skyddskåpans funktion a) Kontrollera att skyddskåpan är ordentligt stängd innan du använder sågen. Använd inte sågen om den undre skyddskåpan inte rör sig fritt och inte går att stänga med en gång. Kläm eller bind ald- rig fast den undre skyddskåpan i öppen position. Om du skulle tappa sågen på golvet, kan den undre skyddskåpan böjas. Öppna skyddskåpan med lås- spaken och kontrollera att den rör sig fritt och inte kommer i kontakt med andra delar vid alla snittdjup och sågvinklar. b) Kontrollera att den undre skyddskåpans fjäder fungerar. Använd inte verktyget om inte den undre skyddskåpan och fjädern fungerar felfritt. Ska- dade delar, klibbiga avlagringar eller för stor ansam- ling av spån kan göra den undre skyddskåpan trög.

Öppna endast skyddskåpan för hand vid särskilda sågarbeten, t.ex. vid insticks- och vinkelsågning. Öppna den undre skyddskåpan med låsspaken och släpp den så fort sågklingan har trängt in i ar- betsstycket. Vid alla andra sågarbeten bör skydds- kåpan användas med automatik. d) Lägg inte sågen på arbetsbänken eller på golvet utan att först se till att den undre skyddskåpan täcker sågklingan. En oskyddad sågklinga som fort- farande roterar förflyttar sågen i motsatt riktning mot sågriktningen och sågar i allt som kommer i dess väg. Observera att sågklingan fortsätter att rotera en viss tid efter det att sågen stängts av.

5.3 Extra säkerhetsföreskrifter

5.3.1 Personsäkerhet

a) Bär hörselskydd. Buller kan leda till hörselskador. b) Håll alltid verktyget med båda händerna i de av- sedda handtagen. Håll handtagen torra, rena och fria från olja och fett. c) Om verktyget används utan dammsugare måste du använda ett lätt andningsskydd när du arbetar med dammalstrande material. d) Verktyget får inte användas utan tillhörande skydd. e) Verktyget får endast användas enligt bestämmel- serna och om det är i gott skick. f) Gör pauser i arbetet och utför avslappnings- och fingerövningar som ökar blodgenomströmningen ifingrarna. g) Koppla inte in verktyget förrän det är i arbetsom- rådet. h) Håll alltid verktyget borta från kroppen när du arbetar med det.

i) Håll inte verktyget ovanför huvudet när du arbetar

med det. j) Försök inte bromsa verktyget genom att trycka mot sågklingan från sidan. k) Rör inte vid spännflänsen och spännskruven när verktyget är igång. l) Såglinjen måste vara fri från föremål. Såga inte i skruvar, spikar o.s.v. m) Tryck aldrig ner spindellåsknappen när sågklingan roterar. n) Rikta inte verktyget mot någon person. o) Barn ska inte leka med apparaten. p) Apparaten får bara användas av personer som kan använda den på ett säkert sätt. q) Anpassa frammatningskraften till sågklingan och till materialet som ska bearbetas så att sågklingan inte fastnar och ger bakslag. r) Undvik överhettning av sågtändernas spetsar. s) Undvik att materialet smälter vid sågning i plast.

Ta bort de dammpartiklar som har uppstått innan arbetet i riskklassen startas. Använd en bygg- dammsugare med en standardskyddsklassifice- ring som motsvarar de lokala dammskyddsbe- stämmelserna. u) Damm från material som blyhaltig färg, vissa träslag, mineraler och metall kan vara hälsofarliga. Beröring eller inandning av dammet kan orsaka allergiska re- aktioner och/eller sjukdomar i andningsvägarna hos användaren eller hos personer som befinner sig i när- heten. Vissa slags damm, från till exempel ek eller bok, anses vara cancerframkallande, särskilt i kom- bination med tillsatsämnen för behandling av trä (kro- mat, träskyddsmedel). Asbesthaltigt material får bara bearbetas av särskilt utbildad personal. Använd om möjligt en dammsugare. För att dammsugningen ska bli effektiv är det bäst att använda en mobil dammsugare för trä och/eller mineraldamm, som rekommenderas av Hilti och som är anpassad för detta elverktyg. Se till att det finns bra ventilation på arbetsplatsen. Vi rekommenderar användning av andningskyddsmask med filterklass P2. Följ de gällande landsspecifika föreskrifterna för de material som ska bearbetas.

5.3.2 Omsorgsfull hantering och användning av

elverktyg a) Håll alltid i verktygets isolerade gripytor när det finns risk för att verktyget skadar övertäckta el- ledningar eller nätkabeln.Vidkontaktmedströmfö- rande ledningar kan oskyddade metalldelar på verk- tyget spänningssättas och användaren riskerar att utsättas för en elektrisk stöt. b) Spänn fast materialet ordentligt. Sätt fast materi- alet med en spännanordning eller ett skruvstäd. På så vis hålls det fast bättre än för hand och du har dessutom båda händerna fria för att hantera verk- tyget. c) Se till att insatsverktygen passar i verktyget och sitter fast ordentligt i chucken.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 025.3.3 Elektrisk säkerhet a) Kontrollera arbetsområdet i förväg, om där finns dolda elkablar, gas- och vattenledningar, med t.ex. en metalldetektor. Verktygets yttre metalldelar kan bli spänningsförande om du t.ex. råkar skada en nätkabel. Detta utgör en allvarlig risk för elstötar. b) Håll nät- och förlängningskabeln bakom verktyget under arbetet. Då riskerar du inte att snubbla över kabeln när du arbetar. c) Observera de lokala säkerhetsföreskrifterna för anslutning av verktyget. Verktyget får endast an- slutas till ett vägguttag som är skyddat med jord- felsbrytare.

a) Se till att arbetsplatsen är ordentligt upplyst. b) Se till att det finns bra ventilation på arbetsplat- sen. Dåligt ventilerade arbetsplatser kan framkalla sjukdomar på grund av för mycket damm.

5.3.5 Personlig skyddsutrustning

Användaren och personer som befinner sig i närhe- ten måste under användningen bära skyddsglasögon, skyddshjälm, hörselskydd, skyddshandskar och lätt andningsskydd.

5.3.6 Skyddsanordning

Starta inte verktyget om sågbladet, kåpan eller pen- delskyddskåpan inte är korrekt monterad. 6Drift FÖRSIKTIGHET Bär skyddshandskar. Sågklingans kanter är vassa. Du kan skada dig på dem. FÖRSIKTIGHET Använd en lätt ansiktsmask och skyddsglasögon. Un- der sågarbetet sprids damm och sågspån. Partiklarna kan skada luftvägarna och ögon. FÖRSIKTIGHET Bär hörselskydd. Verktyget och sågarbetet orsakar bul- ler. Buller kan leda till hörselskador.

FÖRSIKTIGHET Du bör använda skyddshandskar när du byter tillbe- hör. Verktyget, spännflänsen och spännskruven blir heta. FÖRSIKTIGHET Kontrollera att sågklingan som ska spännas uppfyller de tekniska kraven och att den är slipad. En vass sågklinga är nödvändig för ett felfritt snitt.

6.1.1 Demontering av sågklinga 3

3. Vrid fästskruven på sågklingan med insexnyckeln

tills fästbulten sitter fast ordentligt.

4. Ta loss fästskruven genom att vrida nyckeln moturs.

5. Ta bort fästskruven och den yttre spännflänsen.

6. Öppna pendelskyddskåpan genom att svänga den

åt sidan och ta bort sågklingan.

6.1.2 Montering av sågklinga

1. Dra ut elkontakten ur uttaget.

2. Rengör stödbrickan och spännflänsen.

3. Sätt på stödbrickan.

4. Öppna pendelskyddskåpan.

FÖRSIKTIGHET Observera pilen som visar såg- bladets rotationsriktning. Fäst det nya sågbladet.

6. Sätt på den yttre spännflänsen.

7. Fäst spännflänsen med spännskruven medurs.

Samtidigt ska du trycka på spindellåsknappen.

8. Kontrollera att sågklingan sitter fast ordentligt före

6.2 Ställa in snittdjup 4

OBSERVERA Snittdjupet ska alltid vara ca 5 till 10 mm större än tjockleken på materialet som ska sågas. Snittdjupet kan ställas in steglöst mellan 0 och ca 70 mm.

2. Ställ verktyget på ett lämpligt underlag.

3. Lossa snittdjupsinställningens klämspak

Pilen visar det inställda snittdjupet på skalan på drevhuset.

4. Lyft verktyget med en skärande rörelse och ställ in

snittdjupet genom att dra åt klämspaken.

6.3 Inställningar för geringssågning 5

Verktyget kan ställas in för geringssågning i en godtycklig vinkel mellan 0 och 56º.

6.3.1 Ställa in geringssågning med förinställning

3 förinställningar finns: 22,5º, 45º och 56º.

1. Dra ut elkontakten ur uttaget.

2. Lossa klämspaken för sågvinkelinställning

3. Ställbottenplattanivinkeln0°.

4. Ställ in visaren för vinkelns förinställning på önskad

6. Dra åt klämspaken för sågvinkelinställningen.

6.3.2 Ställa in geringssågning utan förinställning

1. Dra ut elkontakten ur uttaget.

2. Lossa klämspaken för sågvinkelinställning

3. Vrid bottenplattan till önskat läge.

4. Dra åt klämspaken för sågvinkelinställningen.

Det finns en snittvisare för sågning med rits (0º och 45º) på verktygets främre bottenplatta. Den kan användas för både raksågning och geringssågning och du får ett exakt snitt för varje inställd sågvinkel. Kanten på ritsen motsvarar sågklingans insida. En snittvisare finns vid den främre urskärningen för sågbladet.

1. Fäst arbetsstycket ordentligt så det inte rubbas ur

2. Placera arbetsstycket så att sågklingan löper fritt

under arbetsstycket.

3. Kontrollera att strömbrytaren på verktyget är avsla-

5. Ställ verktyget med bottenplattan på arbetsstycket

så att sågklingan inte kommer i kontakt med arbets- stycket.

6. Tryck på strömbrytaren.

7. För verktyget längs med ritsen genom arbetsstycket

i lämplig arbetstakt.

6.5 Sågning med parallellanslag

Med hjälp av parallellanslaget är det möjligt att göra exakta snitt längs med kanten på ett arbetsstycke resp. såga lister efter exakta mått. Parallellanslaget kan monteras på bottenplattans båda sidor.

6.6 Montera/ställa in parallellanslag 6

3. Ställ in önskad snittbredd.

4. Dra åt klämskruven.

6.7 Sågning med styrskena 7

OBSERVERA Genom att använda en styrskena vid sågningen minskar man risken för bakslag.

6.7.1 Sätta in verktyget i styrskenans adapter och

1. Ta bort parallellanslaget om ett sådant monterats.

2. För in bottenplattan i de främre fäststagen på

3. Sätt in bottenplattan helt och hållet baktill i styrske-

neadaptern. Bottenplattan måste haka i det bakre fäststaget ordentligt.

4. Närduärklarmedarbetetdrardudetbakrefäststa-

get en aning bakåt och tar ut verktyget ur styrske- neadaptern.

6.7.2 Längssågning vid 0°

Placera sågen på styrskenans stag med hjälp av styrske- neadapterns spår.

6.7.3 Längssågning med vinkel upp till 56°

Styr sågen med styrskeneadapterns ytterkant längs styrskenans stag. Annars kan sågbladet krocka med skenan.

6.7.4 Geringssågning

OBSERVERA Sågvinkeln som visas anger den vinkel med vilken snittet avviker från det raka, rätvinkliga snittet.

1. Lägg styrskenan med nollpunkten på arbetsstyckets

kant och vrid skenan tills önskad vinkel på vinkelska- lan ligger mot nollpunkten.

2. Fixera styrskenan med de två skruvtvingarna.

6.8 Sågning av sektioner

1. Fäst skenan underifrån med två skruvtvingar.

OBSERVERA Maskinen måste fästas på styrskenan bakom arbetsstycket.

FÖRSIKTIGHET Se till att sågbladet inte har nå- gon kontakt med arbetsstycket. Ställ maskinen i utgångsläge på styrskenan.

4. Skjut verktyget jämnt över arbetsstycket.

Pendelkåpan öppnar sig vid kontakt med sidan av utskärningskanten och stänger sig åter vid styrske- nans slut.

6.9 Rengöring av spånkanaler 8

FÖRSIKTIGHET Försäkra dig om att verktyget inte är anslutet till elnätet.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 021. Ta bort skruven längst bak på skyddskåpans under- sida och avlägsna dammsugarens anslutningshål- lare.

2. Rengår spånkanalen och anslutningshållaren.

3. Sätt tillbaka anslutningshållaren på spånkanalen och

fäst hållaren med skruven.

4. Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte har brustit eller skadats – orsaker som kan leda till att verktygets funktioner påverkas menligt.

6.10 Sågning med spånsugning

OBSERVERA Handcirkelsågen är utrustad med ett anslutningsrör för sugslangar som har en diameter på 27 mm. En lämplig adapter kan behövas för att ansluta dammsugarslangen till sågen. FÖRSIKTIGHET Damm är skadligt för hälsan och kan orsaka skador på luftvägarna, hudsjukdomar och allergiska reaktioner. VARNING Vissa typer av damm anses vara cancerframkallande. Hit hör damm från mineraler, ek och/eller bok, särskilt i kombination med ytterligare ämnen för träbehandling (kromat, träskyddsmedel). FÖRSIKTIGHET Använd om möjligt en lämplig mobil dammsugaran- ordning som WVC 40‑M (trä) eller VCU 40‑M (trä och mineraler) för varje tillämpning. Om dammsugnings- möjlighet saknas eller inte är möjlig måste en and- ningsmask med filterklass P2 användas. Se dessutom alltid till att arbetsområdet har god ventilation så att dammkoncentrationen hålls så låg som möjligt. FÖRSIKTIGHET För bearbetning av andra material måste användaren först inhämta godkännande av de särskilda driftförutsätt- ningarna hos yrkesförsäkringsansvarig.

6.11 Sågning utan spånsugning

OBSERVERA Som tillval finns en vridbar spånutkastare. Ställ in spånutkastaren genom att vrida det så att spånen leds bort. 7 Skötsel och underhåll FÖRSIKTIGHET Försäkra dig om att verktyget inte är anslutet till elnätet.

7.1 Skötsel av insatsverktyg

Ta bort smuts som sitter fast och skydda verktygens ytor mot rost genom att gnida in dem då och då med en oljefuktad putsduk.

7.2 Underhåll av verktyget

FÖRSIKTIGHET Håll verktyget, särskilt greppytorna, rent och fritt från olja och fett. Använd inga silikonhaltiga skyddsmedel. Verktygets ytterhölje är tillverkat av slagtålig plast. Hand- taget är av elastomer. Använd aldrig verktyget med tilltäppta ventilations- springor! Rengör ventilationsspringorna försiktigt med en torr borste. Se till att främmande föremål inte kommer in i verktyget. Rengör verktygets utsida regelbundet med en lätt fuktad putstrasa. Använd ej högtrycksspruta, ångstråle eller rinnande vatten till rengöringen! Verktygets elsäkerhet kan riskeras.

7.3 Rengöring av skyddsanordning

1. Ta bort skydden från sågbladet för att rengöra dem.

2. Rengör skydden försiktigt med en torr borste.

3. Ta bort avlagringar och sågspån inuti skyddsanord-

ningarna med något lämpligt verktyg.

4. Montera sågklingan.

VARNING Reparationer på de elektriska delarna får endast ut- föras av behörig fackman. FÖRSIKTIGHET Om elverktygets anslutningskabel är skadad måste den bytas ut till en för ändamålet avsedd anslutnings- kabel som kan beställas via kundtjänst. Kontrollera regelbundet att verktygets yttre delar inte är skadade och att manöverfunktionerna fungerar som de ska. Använd inte verktyget om någon del är skadad eller om manöverfunktionerna inte fungerar ordentligt. Låt Hilti-service reparera verktyget.

7.5 Kontroll efter service- och underhållsarbeten

Efter service- och underhållsarbeten ska du kontrollera att alla skyddsanordningar har satts på och fungerar väl. Kontrollera pendelskyddskåpan genom att öppna den helt med hjälp av manöverspaken. När du släpper manöverspaken ska pendelskyddskåpan stängas snabbt och fullständigt.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 028 Felsökning Fel Möjlig orsak Lösning Verktyget har inte full effekt. Förlängningskabeln är alltför lång och/eller har alltför liten area. Använd en förlängningskabel med tillåten längd och med tillräcklig area. Strömförsörjningen har alltför låg spänning. Anslut verktyget till en annan ström- källa. Verktyget startar inte Strömförsörjningen är bruten. Sätt i en annan elektrisk apparat och se efter om den fungerar. Kabeln eller stickkontakten är defekt. Kontrolleras av behörig och byts vid behov. Strömbrytaren är defekt. Kontrolleras av behörig och byts vid behov. Kolborstarna är slitna. Kontrolleras av behörig och byts vid behov. Ingen/nedsatt sugeffekt. Stopp i spånkanal. Rengör spånkanalen. 9 Avfallshantering Hiltis verktyg är till stor del tillverkade av återvinningsbart material. En förutsättning för återvinning är att materialet separeraspårättsätt.ImångaländertarHiltiemotsinauttjäntaprodukter för återvinning. Fråga Hiltis kundservice eller din Hilti-säljare. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt EG-direktivet som avser äldre elektrisk och elektronisk utrustning, och dess tillämpning enligt nationell lag, ska uttjänta elektriska verktyg sorteras separat och lämnas till återvinning som är skonsam mot miljön. 10 Tillverkarens garanti Vänd dig till din lokala HILTI-representant om du har frågor om garantivillkoren.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 0211 Försäkran om EU-konformitet (original) Beteckning: Handcirkelsåg Typbeteckning: SCW 70/ WSC 7.25‑S Generation: 01/02 Konstruktionsår:
