BRUGSANVISNING SCW 70 HILTI

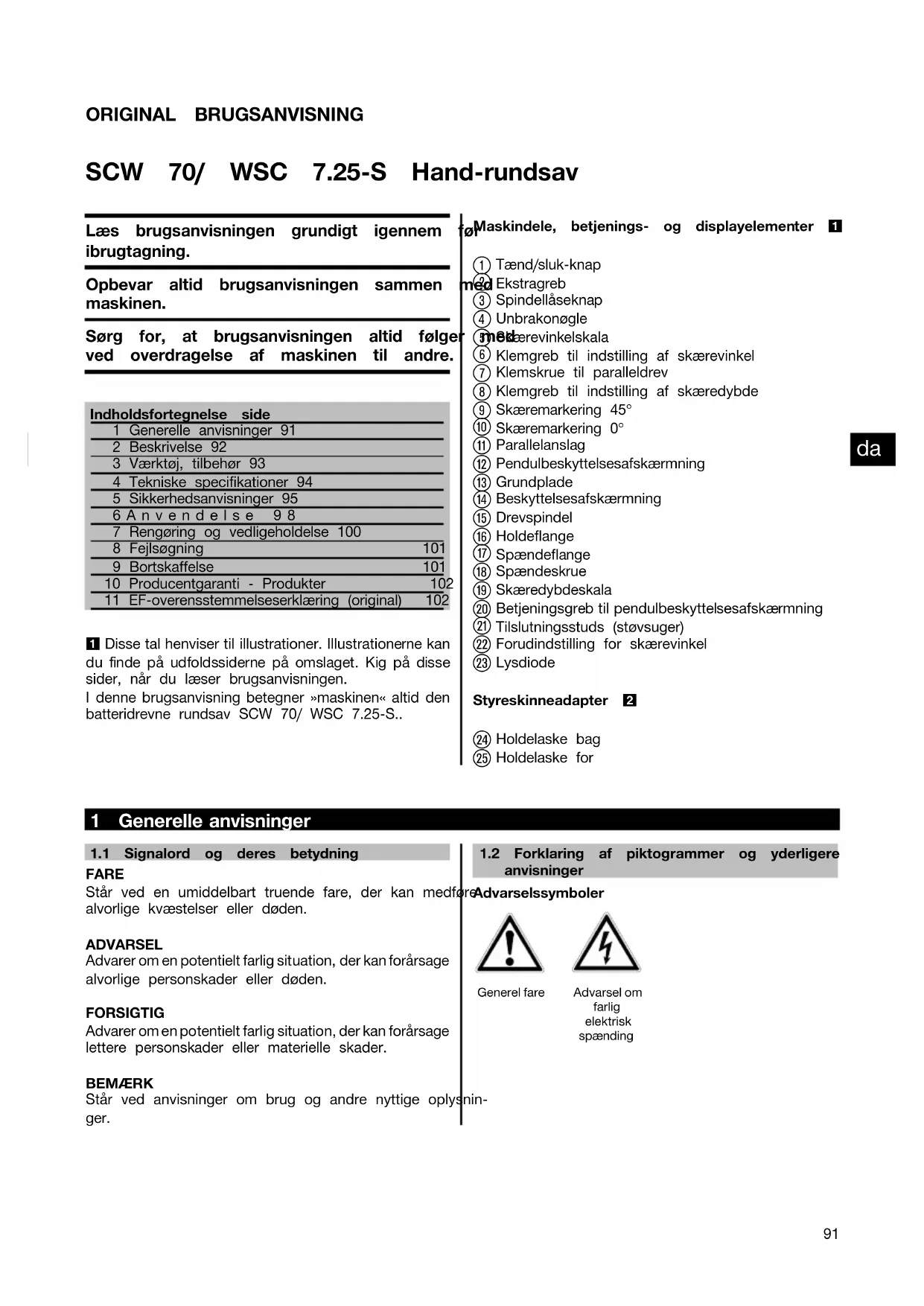

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02ORIGINAL BRUGSANVISNING SCW 70/ WSC 7.25‑S Hand‑rundsav Læs brugsanvisningen grundigt igennem før ibrugtagning. Opbevar altid brugsanvisningen sammen med maskinen. Sørg for, at brugsanvisningen altid følger med ved overdragelse af maskinen til andre. Indholdsfortegnelse side1 Generelle anvisninger 912 Beskrivelse 923 Værktøj, tilbehør 934 Tekniske specifikationer 945 Sikkerhedsanvisninger 956Anvendelse 987 Rengøring og vedligeholdelse 1008 Fejlsøgning 1019 Bortskaffelse 10110 Producentgaranti - Produkter 10211 EF-overensstemmelseserklæring (original) 102 1 Disse tal henviser til illustrationer. Illustrationerne kan dufindepåudfoldssidernepåomslaget.Kigpådisse sider, når du læser brugsanvisningen. I denne brugsanvisning betegner »maskinen« altid den batteridrevne rundsav SCW 70/ WSC 7.25-S..Maskindele, betjenings‑ og displayelementer 1 Tænd/sluk-knap Ekstragreb Spindellåseknap Unbrakonøgle Skærevinkelskala Klemgreb til indstilling af skærevinkel Klemskrue til paralleldrev Klemgreb til indstilling af skæredybde Skæremarkering 45° Skæremarkering 0° Parallelanslag Pendulbeskyttelsesafskærmning Grundplade Beskyttelsesafskærmning Drevspindel Holdeflange Spændeflange Spændeskrue Skæredybdeskala

Betjeningsgreb til pendulbeskyttelsesafskærmning

Tilslutningsstuds (støvsuger) Forudindstilling for skærevinkel LysdiodeStyreskinneadapter 2 Holdelaske bag Holdelaske for 1 Generelle anvisninger

1.1 Signalord og deres betydning

FARE Står ved en umiddelbart truende fare, der kan medførealvorlige kvæstelser eller døden.ADVARSEL Advarer om en potentielt farlig situation, der kanforårsage alvorlige personskader eller døden.FORSIGTIG Advarer om en potentielt farlig situation, der kan forårsage lettere personskader eller materielle skader.BEMÆRKStår ved anvisninger om brug og andre nyttige oplysnin- ger.

1.2 Forklaring af piktogrammer og yderligereanvisningerAdvarselssymbolerGenerel fare Advarsel omfarligelektriskspænding

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Påbudssymboler Brug beskyt- telsesbriller Brug sikker- hedshjelm Brug høreværn Brug beskyttel- seshandsker Brug støvmaske Symboler Læs brugs- anvisningen før brug Affald skal indleveres til genvinding på en gen- brugsstation. volt vekselstrøm Nominelt omdrejnings- tal ubelastet Omdrejnin- ger pr. minut Diameter Savklinge Placering af identifikationsoplysninger på maskinen Typebetegnelse og serienummer fremgår af maskinens mærkeplade. Skriv disse oplysninger i brugsanvisningen, og henvis til disse, når du henvender dig til vores kunde- service eller værksted. Type: Generation: 01/02 Serienummer: 2 Beskrivelse

2.1 Anvendelsesformål

Maskinen er en håndført rundsav. Maskinen er beregnet til saveopgaver i træ eller trælignende materialer, kunststoffer, gipsplader og kompositmaterialer ned til en skæredybde på ca. 70 mm samt geringssnit på mellem 0 ° og 56 °. Det er ikke tilladt at bearbejde sundhedsfarlige materialer, f.eks. asbest. Maskinen er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i særdeleshed informeres om de potentiellefarer,dererforbundetmedbrugenaf denne maskine. Der kan opstå farlige situationer ved anvendelse af maskinen og det tilhørende udstyr, hvis det anvendes af personer, der ikke er blevet undervist i brugen af dem, eller hvis de ikke anvendes korrekt i henhold til forskrifterne i denne brugsanvisning. Maskinen kan med fordel anvendes følgende steder og til følgende formål: på byggepladser, på værksteder, til renovering, til ombygning, til nybygning. Maskinen må kun sluttes til den netspænding og -frekvens, som er angivet på typeskiltet. Deterikketilladtatanvendesavklinger,somikkeopfylderdeangivnekarakteristika (f.eks. diameter, omdrejningstal, tykkelse), skære- og slibeskiver samt savklinger af højtlegeret, hårdt HSS‑stål. Det er ikke tilladt at save i metal. Brug ikke maskinen til at save i grene og træstammer med. Brug kun originalt Hilti-tilbehør og ekstraudstyr for at undgå ulykker. Overhold forskrifterne i denne brugsanvisning med hensyn til drift, pleje og vedligeholdelse. Det er ikke tilladt at modificere eller tilføje ekstra dele til maskinen.

Håndtag med ekstragreb

2.4 Beskyttelsesanordning

Beskyttelsesafskærmning og pendulbeskyttelsesafskærmning

2.7 Anvendelse af forlængerledning

Brug kun forlængerledninger med tilstrækkeligt tværsnit, der er godkendttildetpågældendeanvendelsesområde. I modsat fald kan der forekomme effekttab ved maskinen og overophedning af ledningen. Kontrollér jævnligt, om forlængerledningen er beskadiget. Udskift beskadigede forlængerledninger. Anbefalede minimale tværsnit og maksimale ledningslængder Ledertværsnit 1,5 mm² 2,0 mm² 2,5 mm² 3,5 mm² Netspænding 110‑120 V 15 m 25 m Netspænding 220‑230 V 60 m 100 m Anvend ikke forlængerledninger med 1,25 mm² ledertværsnit.

2.8 Forlængerledning udendørs

Til udendørs brug må der kun anvendes forlængerledninger, som tydeligt er markeret og godkendt til udendørs brug.

2.9 Brug af generator eller transformator

Denne maskine kan anvendes sammen med en generator eller transformator på arbejdsstedet, hvis følgende betingelser overholdes: Den afgivne effekt i watt skal være mindst det dobbelte af den spænding, der fremgår af maskinens typeskilt, driftsspændingen skal til enhver tid ligge mellem +5 % og –15 % i forhold til den nominelle spænding, og frekvensen skal ligge på 50 til 60 Hz, aldrig over 65 Hz. Der skal være en automatisk spændingsregulator med startforstærkning. Slut aldrig andre maskiner til generatoren/transformatoren samtidig. Når andre maskiner tændes og slukkes, kan der opstå underspændings- og/eller overspændingsspidser, som kan beskadige maskinen. 3 Værktøj, tilbehør Tilbehør til SCW 70 Betegnelse Beskrivelse Parallelanslag Styreskinne WGS 1400‑2B Styreskinneadapter

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Anbefalet savklinge til SCW 70 Betegnelse Kort betegnelse Savklinge W-CSC 190x30 z24 A Anbefalet savklinge til WSC 7.25 S Betegnelse Kort betegnelse Savklinge W-CSC 7 ¹⁄₄x⁵⁄₈ t24 GP 4 Tekniske specifikationer Ret til tekniske ændringer forbeholdes! Nominel spænding 100 V 110 V 220 V 230‑240 V Nominel effekt 1.430 W 1.550 W 1.700 W 1.700 W Nominel strøm 15 A 15 A 8,1 A 7,5 A Netfrekvens 50…60 Hz 50…60 Hz 50…60 Hz 50…60 Hz BEMÆRK Denne maskine er i overensstemmelse med den gældende standard, forudsat atdenmaksimalttilladtenetimpedans Zmax på tilslutningspunktet på kundens anlæg med det offentlige lysnet er mindre end eller lig med 0,370+j0,25 Ω. Det er installatørens eller driftsherrens ansvar at sikre, om nødvendigt i samråd med elforsyningsselskabet, at maskinen kun sluttes til et tilslutningspunkt med en impedans, som er mindre end eller lig med Zmax. Maskine

Vægt i overensstemmelse med EPTA‑procedure 01/2003 5,3 kg 5,3 kg Længde, netkabel 2,5 m 2,5 m Mål (L x B x H) 317 mm x 236 mm x 269 mm 317 mm x 236 mm x 269 mm Grundplade 290 mm x 170 mm 290 mm x 170 mm Maks. savklingediameter 190 mm 190 mm Min. savklingediameter 184 mm 184 mm Savklingernes stamklingetykkelse 1,1…1,5 mm 1,1…1,5 mm Skærebredde 1,7…2,3 mm 1,7…2,3 mm Savklingeboring 30 mm 15,88 mm (⁵⁄₈") Skæredybde Skærevinkel 0°: 67 mm Skærevinkel 45°: 49 mm Skærevinkel 56°: 38 mm Skærevinkel 0°: 64 mm Skærevinkel 45°: 47 mm Skærevinkel 56°: 37 mm Omdrejningstal, ubelastet 5.800/min 5.800/min BEMÆRK Det vibrationsniveau, der angives i disse anvisninger, er målt med en målemetode, der opfylder bestemmelserne i EN 60745, og kan anvendes i forbindelse med en sammenligning af forskellige elværktøjer. Det kan også anvendes til en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau dækker de væsentlige anvendelsesformål for elværktøj. Hvis elværktøjet imidlertid anvendes til andre formål, med andre indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Dette kan forøge vibrationsbelastningen i hele arbejdstiden markant. For at opnå en præcis vurdering af vibrationsbelastningen bør også den tid, hvor maskinen er slukket eller blot kører uden at blive anvendt, inddrages. Dette kan reducere vibrationsbelastningen i hele arbejdstiden markant. Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger, f.eks. er det vigtigt at vedligeholde elværktøj og indsatsværktøj, at holde hænderne varme og at organisere arbejdsprocesserne.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Støj‑ og vibrationsinformation for SCW 70/ WSC 7.25-S (målt iht. EN 60745-2-5): Typisk A-vægtet lydeffektniveau 100 dB (A) Typisk A-vægtet lydtrykniveau. 89 dB (A) Usikkerhed for det nævnte lydniveau 3 dB (A) Triaksiale vibrationsværdier (vibrationsvektorsum) Savning i træ, a

2,5 m/s² Usikkerhed (K) 1,5 m/s² Oplysninger om maskine og brug Kapslingsklasse Kapslingsklasse II (dobbeltisoleret), se ydelsesskiltet 5 Sikkerhedsanvisninger

5.1 Generelle sikkerhedsanvisninger for elværktøj

ADVARSEL Læs alle sikkerhedsanvisninger og instruktioner. Hvis sikkerhedsanvisningerne og instruktionerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorligepersonskader. Opbevar allesikker- hedsanvisninger og instruktioner til senere brug. Det benyttede begreb "elværktøj" i sikkerhedsanvis- ningerne refererer til elektriske maskiner (med netled- ning) og batteridrevne maskiner (uden netledning).

5.1.1 Arbejdspladssikkerhed

a) Sørg for at holde arbejdsområdet ryddeligt og godt oplyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke elværktøj i eksplosionstruede omgivel- ser, hvor der er brændbare væsker, gasser eller støv. Maskiner kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

5.1.2 Elektrisk sikkerhed

a) Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne el- værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overfla- der som f.eks. rør, radiatorer, komfurer og køle- skabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Elværktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i elværktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er bereg- net til (f.eks. må man aldrig bære elværktøjet i ledningen, hænge det op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen for elek- trisk stød. e) Hvis maskinen benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at anvende elværktøjet i fugtige omgivelser, skal du anvende et fejlstrøms- relæ. Anvendelsen af et fejlstrømsrelæ nedsætter risikoen for et elektrisk stød.

5.1.3 Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Man bør ikke bruge elværktøjet, hvis man er træt, har nydt alko- hol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af elværktøjet kan medføre alvorlige personskader. b) Brug beskyttelsesudstyr, og hav altid beskyttel- sesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm el- ler høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el- værktøjet er frakoblet, før du slutter det til strøm- forsyningen og/eller batteriet, tager det op eller transporterer det. Undgå at bære elværktøjet med fingeren på afbryderen, og sørg for, at det ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Fjern indstillingsværktøj eller skruenøgler, inden elværktøjet tændes. Hvis et stykke værktøj eller en nøglesidderienroterendemaskindel,erderrisiko for personskader. e) Undgå at arbejde i unormale kropsstillinger. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kon- trollere elværktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædnings- genstande eller smykker. Hold hår, tøj og hand- sker væk fra dele, der bevæger sig. Dele, der er i

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Ved at anvende en støvudsugning er det muligt at nedsætte risiciene som følge af støv.

5.1.4 Anvendelse og pleje af elværktøj

a) Undgå at overbelaste maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med det rigtige værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke maskinen, hvis afbryderen er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern batteriet fra maskinen, inden du foretager indstil- linger på den, skifter tilbehørsdele eller lægger den til side. Disse sikkerhedsforanstaltninger forhin- drer utilsigtet start af elværktøjet. d) Opbevar ubenyttede maskiner uden for børns rækkevidde. Lad aldrig personer, der ikke er for- trolige med maskinen eller ikke har gennemlæst sikkerhedsanvisningerne benytte maskinen. Ma- skiner er farlige, hvis de benyttes af ukyndige perso- ner. e) Sørg for at pleje elværktøj omhyggeligt. Kontrol- lér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beska- diget, således at elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld skyldes dårligt vedlige- holdte elværktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til formål, som ligger uden for det fastsatte anvendel- sesområde, kan der opstå farlige situationer.

a) Sørg for, at elværktøjet kun repareres af kvalifi- cerede fagfolk, og at der altid benyttes originale reservedele. Dermed sikres størst mulig elværktøjs- sikkerhed.

5.2 Sikkerhedsanvisninger for alle save

FARE Hold hænderne væk fra saveområdet og savklin- gen. Hold fast på ekstragrebet eller motorhuset med den anden hånd. Hvis du bruger begge hænder til at holde saven, kan disse ikke komme til skade på savklingen. b) Tag ikke fat under emnet. Beskyttelsesafskærmnin- gen yder dig ikke beskyttelse mod savklingen under emnet. c) Tilpas skæredybden til emnets tykkelse. Der må højst kunne ses en fuld tandhøjde under emnet. d) Hold aldrig emnet i hånden eller over et ben. Fastgør emnet på en stabil holder. Det er vigtigt, at emnet fastgøres ordentligt for at minimere faren for kropskontakt, klemning af savklingen eller tab af kontrol over saven. e) Hold kun elværktøjet på de isolerede grebsflader, når du udfører opgaver, hvor indsatsværktøjet kan ramme skjulte elledninger eller maskinens eget netkabel. Ved kontakt med en spændingsførende ledning sættes også elværktøjets metaldele under spænding, hvilket kan medføre elektrisk stød. f) Ved savning på langs skal du altid anvende et an- slag eller et lige kantstyr. Dette forbedrer savenøj- agtigheden og nedsætter muligheden for klemning af savklingen. g) Anvend altid savklinger i den rigtige størrelse og med passende savklingeboring, f.eks. stjernefor- met eller rund. Savklinger, som ikke passer til sa- vens monteringsdele, kører ujævnt og medfører, at du taber kontrollen over saven. h) Anvend aldrig beskadigede eller forkerte savklin- geunderlægningsskiver eller -skruer. Savklingeun- derlægningsskiverne og -skruerne blev konstrueret specielt til saven med henblik på en optimal ydelse og driftssikkerhed.

5.2.2 Specielle sikkerhedsanvisninger for alle save

Tilbageslag - årsager og tilhørende sikkerhedsanvis- ninger Et tilbageslageren pludseligreaktionsomfølgeaf en fast- siddende, fastklemt eller forkert justeret savklinge, som medfører, at en ukontrolleret sav kravler op af savsporet og bevæger sig i retning af brugeren; Hvis savklingen kommer til at hænge fast eller klemmes fast i et savspor, som lukkes sammen, blokeres den, og motorkraften slår saven tilbage i retning af brugeren; Hvis savklingen drejes eller vendes forkert i savsporet, kan tænderne på savklingens bageste kant sætte sig fast i emnet, så savklingen kravler op af savsporet, og saven springer tilbage mod brugeren. Et tilbageslag er resultatet af ukorrekt eller fejlagtig brug af saven. Det kan forhindres ved at træffe passende forholdsregler som beskrevet i det følgende. a) Hold saven fast med begge hænder, og anbring dine arme i en position, hvor du kan absorbere tilbageslagskræfterne. Hold dig altid på siden af savklingen, anbring aldrig kroppen på linje med savklingen. I tilfælde af et tilbageslag kan rundsaven springe baglæns, men brugeren kan dog beherske tilbageslagskræfterne, hvis der træffes egnede for- sigtighedsforanstaltninger. b) Hvis savklingen sætter sig fast, eller du afbryder arbejdet, skal du slukke saven og holde den stille i materialet, indstil saven står helt stille. Forsøg

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02aldrig at tage saven ud af emnet eller trække den baglæns, så længe savklingen bevæger sig, da der ellers er risiko for et tilbageslag. Find og afhjælp årsagen til fastklemningen af savklingen. c) Hvis du vil starte en sav, som befinder sig i et emne, skal du centrere savklingen i savsporet og kontrollere, at savtænderne ikke sidder fast i emnet. Hvis savklingen er fastklemt, kan den bevæge sig ud af emnet eller medføre et tilbageslag, hvis saven startes igen. d) Understøt store plader for at nedsætte risikoen for et tilbageslag som følge af en fastklemt savklinge. Store plader kan bøje nedad som følge af deres egen vægt. Plader skal understøttes i begge sider, både i nærheden af savsporet og i kanterne. e) Anvend ikke sløve eller beskadigede savklinger. Savklinger med sløve eller forkert justerede tænder medfører som følge af et for smalt savspor en højere friktion, fastklemning af savklingen og tilbageslag. f) Spænd skæredybde- og skærevinkelindstillin- gerne fast før savningen. Hvis indstillingerne ændrer sig under savningen, kan savklingen sætte sig fast og medføre tilbageslag. g) Vær specielt forsigtig ved savning i eksisterende vægge eller andre områder, hvor du ikke kan se, hvad de indeholder. Den neddykkende savklinge kan blokere ved savning i skjulte genstande og med- føre et tilbageslag.

5.2.3 Sikkerhedsanvisninger for rundsave med

pendulbeskyttelsesafskærmning Den nederste beskyttelsesafskærmnings funktion a) Kontrollér hver gang før brug, om den nederste beskyttelsesafskærmning lukker fejlfrit. Anvend ikke saven, hvis den nederste beskyttelsesaf- skærmning ikke kan bevæges frit og lukker omgå- ende. Det er ikke tilladt at fastgøre eller fastbinde den nederste beskyttelsesafskærmning i åbnet position. Hvis saven ved en fejl tabes på jorden, kan den nederste beskyttelsesafskærmning blive bøjet. Åbn beskyttelsesafskærmningen med trækarmen, og kontrollér, at afskærmningen bevæger sig frit og ikke berører savklingen eller andre dele ved nogen skæ- revinkel og -dybde. b) Kontrollér funktionen af fjederen til den neder- ste beskyttelsesafskærmning. Få efterset saven før brug, hvis den nederste beskyttelsesafskærm- ning og fjeder ikke fungerer fejlfrit. Beskadigede dele, klæbrige aflejringer eller ophobninger af spåner kan betyde, at beskyttelsesafskærmningen reagerer langsommere.

Åbn kun den nederste beskyttelsesafskærmning med hånden ved særlige snit, f.eks. "dyk- og vin- kelsnit". Åbn den nederste beskyttelsesafskærm- ning med trækarmen, og slip den, så snart sav- klingen dykker ned i emnet. Ved alle andre save- opgaver skal den nederste beskyttelsesafskærmning arbejde automatisk. d) Læg ikke saven på arbejdsbænken eller på gulvet, uden at den nederste beskyttelsesafskærmning dækker savklingen. En ubeskyttet savklinge med efterløb bevæger saven i den modsatte retning af saveretningen og saver i alt, hvad den støder på. Vær således opmærksom på savens efterløbstid.

5.3 Yderligere sikkerhedsanvisninger

5.3.1 Personlig sikkerhed

a) Brug høreværn. Støjpåvirkningen kan medføre hø- retab. b) Hold altid fat i maskinen med begge hænder på de dertil beregnede håndtag. Sørg for at holde håndtagene tørre og rene samt fri for olie og fedt. c) Hvis maskinen anvendes uden støvudsugning, skal du bruge åndedrætsværn. d) Brug kun maskinen med de tilhørende beskyttel- sesanordninger. e) Brug kun maskinen til det, den er beregnet til, og kun i fejlfri stand. f) Hold pauser under arbejdet, og lav afspændings- og fingerøvelser, så dine fingre får en bedre blod- gennemstrømning. g) Tænd først maskinen, når du befinder dig i ar- bejdsområdet. h) Før altid maskinen væk fra kroppen under arbej- det.

i) Arbejd ikke med maskinen over hovedhøjde.

j) Brems ikke maskinen ved at trykke mod siden af savklingen. k) Berør ikke spændeflangen og spændeskruen, mens maskinen kører. l) Skærebanen skal være fri for forhindringer. Sav ikke i skruer, søm, etc. m) Tryk aldrig på trykknappen til spindellåsen, når savklingen roterer. n) Ret ikke maskinen mod personer. o) Børn bør gøres opmærksomme på, at de ikke må lege med maskinen. p) Maskinen må ikke anvendes af børn eller svage- lige personer, der ikke er instrueret i brugen. q) Tilpas fremføringskraften til savklingen og det materiale, der skal saves i, så savklingen ikke blokeres og i givet fald medfører et tilbageslag. r) Undgå at savtændernes spidser bliver overophe- det. s) Ved savning af kunststoffer er det vigtigt, at kunst- stoffetikkesmelter. t) Find ud af, hvilken fareklasse det støv, der opstår ved arbejdet, har, inden du går i gang med arbej- det. Anvend en industristøvsuger med en officielt tilladt beskyttelsesklassificering, som opfylder de lokale støvbeskyttelsesbestemmelser. u) Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundheds- farlige. Berøring eller indånding af støv kan medføre allergiske reaktioner og/eller luftvejssygdomme hos brugerenellerpersoner,deropholdersiginærhe- den. Bestemte støvtyper, f.eks. støv fra ege- og bø- getræ, er kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (kromat, træbe- skyttelsesmidler). Asbestholdige materialer må kun

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02bearbejdes af fagfolk. Anvend så vidt muligt støv- udsugning. For at sikre en effektiv støvudsug- ning anbefales det at anvende en egnet mobil støvudsugning anbefalet af Hilti til træ- og/eller mineralstøv, som er tilpasset til det pågældende elværktøj. Sørg for god udluftning af arbejdsplad- sen. Det anbefales at bruge åndedrætsværn med filterklasse P2. Overhold de gældende nationale forskrifter vedrørende de materialer, der skal be- arbejdes.

5.3.2 Omhyggelig omgang med og brug af

el-værktøj a) Hold kun fat i maskinen på de isolerede hånd- tag, hvis der er risiko for at kunne beskadige skjulte elektriske ledninger og kabler med værk- tøjet.Hvis der opstår kontakt med en strømførende ledning, sættes maskinens uisolerede metaldele un- der spænding, og brugeren kan få elektrisk stød. b) Sørg for at sikre emnet. Brug fastspændingsværk- tøj eller en skruestik til at fastspænde emnet. Der- med holdes det sikrere fast end med hånden, og du har desuden begge hænder fri til at betjene maskinen. c) Kontrollér, at værktøjet passer til maskinens værktøjsholder, og at det er låst korrekt fast i holderen.

5.3.3 Elektrisk sikkerhed

a) Kontrollér før påbegyndelse af arbejdet arbejds- området for skjulte elektriske ledninger, gas- og vandrør, f.eks. med en metaldetektor. Udvendige metaldele på maskinen kan blive spændingsførende, hvis du f.eks. utilsigtet har beskadiget en elledning. Dette medfører en alvorlig fare for at få elektrisk stød. b) Træk under arbejdet altid netledningen og for- længerledningen bagud væk fra maskinen. Dette nedsætter risikoen for at falde over ledningen under arbejdet. c) Følg de lokale sikkerhedsforskrifter for tilslut- ning af maskinen. Slut altid kun maskinen til en stikdåse beskyttet af et fejlstrømsrelæ.

a) Sørg for god belysning på arbejdspladsen. b) Sørg for god udluftning af arbejdspladsen. Dårligt udluftede arbejdspladser kan være sundhedsskade- lige som følge af støvpåvirkningen.

5.3.5 Personligt beskyttelsesudstyr

Brugeren og personer, der opholder sig i nærhe- den, skal under brugen af maskinen bære beskyttel- sesbriller, sikkerhedshjelm, høreværn, beskyttelses- handsker og et let åndedrætsværn.

5.3.6 Beskyttelsesanordning

Tænd ikke maskinen, hvis savklingen, afskærmnin- gen eller pendulbeskyttelsesafskærmningen ikke er korrekt monteret. 6Anvendelse FORSIGTIG Brug beskyttelseshandsker. Savklingens skærekanter er skarpe. Du kan komme til skade på skærekanterne. FORSIGTIG Anvend en let støvmaske og beskyttelsesbriller. Under savning hvirvles der støv og savspåner op. Det materiale, der hvirvles op, kan ødelægge luftvejene og øjnene. FORSIGTIG Brug høreværn. Maskinen og savningen forårsager støj. Støjpåvirkningen kan medføre høretab.

6.1 Udskiftning af savklinge

FORSIGTIG Brug derfor altid beskyttelseshandsker, når du skifter værktøj. Værktøjet, spændeflangen og spændeskruen bliver varme. FORSIGTIG Kontrollér, at den savklinge, som monteres i saven, opfylder de tekniske krav og er velslebet. En skarp savklinge er en forudsætning for et fejlfrit savsnit.

nøglen, indtil låsebolten er helt i indgreb.

4. Løsn monteringsskruen med nøglen mod uret.

5. Tag monteringsskruen og den udvendige spænde-

2. Rengør holde- og spændeflangen.

3. Sæt holdeflangen på.

Åbn pendulbeskyttelsesafskærmningen.

5. FORSIGTIG Vær opmærksom på pilen på sav-

klingen, som angiver rotationsretningen. Indsæt den nye savklinge.

6. Sæt den udvendige spændeflange på.

7. Fastgør spændeflangen med spændeskruen ved at

6.2 Indstilling af skæredybde 4

BEMÆRK Den indstillede skæredybde bør altid være ca. 5 til 10 mm større end tykkelsen på det materiale, der skal saves. Skæredybden kan indstilles trinløst mellem 0 og ca. 70 mm.

2. Anbring maskinen på et underlag.

3. Løsn klemgrebet til indstilling af skæredybden

Pilen viser den indstille skæredybde på skalaen på gearhuset.

4. Løft maskinen i en sakseformet bevægelse, og

indstil skæredybden ved at spænde klemgrebet fast.

6.3 Indstilling af vinkelsnit 5

Maskinen kan indstilles til vinkelsnit i en hvilken som helst vinkel mellem 0 og 56º.

6.3.1 Valg af skråsnit med forudindstilling

2. Løsn klemgrebet til indstilling af skærevinkel.

3. Sving grundpladen til vinkel 0°.

4. Sæt viseren for forudindstilling af vinklen på den

6. Spænd klemgrebet til indstilling af skærevinkel.

6.3.2 Valg af skråsnit uden forudindstilling

2. Løsn klemgrebet til indstilling af skærevinkel.

3. Sving grundpladen i den ønskede position.

4. Spænd klemgrebet til indstilling af skærevinkel.

6.4 Savning efter opmærkning

På maskinens forreste grundplade sidder en opmærk- ningsviser (0º og 45º) til både lige snit og skrå snit, så der kan foretages et præcist snit alt efter den valgte skærevinkel. Opmærkningskanten svarer til indersiden af savklingen. En opmærkningsviser befinder sig på den forreste udskæring til savklingen.

1. Fastgør emnet, så det ikke kan forrykke sig.

2. Placer emnet, så savklingen ikke rammer noget

3. Kontrollér, at kontakten på maskinen er slået fra.

savklingen endnu ikke har kontakt med emnet.

6. Tryk på afbryderen.

7. Før maskinen gennem emnet i et egnet arbejds-

tempo langs med opmærkningen.

6.5 Savning med parallelanslag

Med parallelanslaget er det muligt at lave præcise snit langs med kanten af et emne og at save ensartede lister. Parallelanslaget kan monteres på begge sider af grund- pladen.

3. Indstil den ønskede skærebredde.

4. Spænd klemskruen.

6.7.1 Indsætning/udtagning af maskinen i

2. Før grundpladen ind i de forreste holdelasker på

styreskinneadapteren.

3. Indsæt grundpladen helt ind i styreskinneadapteren

bagest. Grundpladen skal gå helt i indgreb på den bageste holdelaske.

4. For at tage den ud skal du trække den bageste

holdelaske lidt tilbage og tage maskinen ud af sty- reskinneadapteren.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 026.7.3 Langsgående snit ved vinkler op til 56 ° Før saven, så yderkanten af styreskinneadapteren for- løber langs med lasken på styreskinnen, da savklingen ellers kan kollidere med styreskinnen.

1. Læg styreskinnen med nulpunktet på kanten af em-

net, og drej skinnen, indtil den ønskede vinkel ligger ud for nulpunktet på vinkelskalaen.

3. Tænd instrumentet.

4. Skub samtidig maskinen over emnet.

Pendulafskærmningen åbner sig, når den kommer i kontakt med udløsningskanterne i siden, og lukker igen, når enden af føringsskinnen nås.

6.9 Rengøring af spånkanaler 8

FORSIGTIG Maskinen må ikke være sluttet til elnettet.

1. Fjern skruen bagest på undersiden af beskyttel-

sesafskærmningen, og fjern tilslutningsstudsen til støvsugeren.

2. Rengør spånkanalen og tilslutningsstudsen.

3. Sæt tilslutningsstudsen på spånkanalen igen, og

fastgør tilslutningsstudsen med skruen.

4. Kontrollér, om bevægelige dele fungerer korrekt og

ikke sidder fast, og om delene er brækket eller beskadiget, således at maskinens funktion påvirkes.

6.10 Savning med spånudsugning

BEMÆRK Rundsaven er forsynet med en tilslutningsstuds, der er beregnet til gængse støvsugerslanger med en diameter på 27 mm. For at slutte støvugerslangen til saven kan det være nødvendigt med en passende adapter. FORSIGTIG Støv er sundhedsskadeligt og kan medføre luftvejs- og hudsygdomme samt allergiske reaktioner. ADVARSEL Visse støvtyper er kræftfremkaldende. Det gælder blandt andet mineralsk støv, egetræsstøv og/eller bøgetræs- støv, i særdeleshed i forbindelse med additiver til træbe- handling (kromater, træbeskyttelsesmidler). FORSIGTIG Anvend så vidt muligt en velegnet mobil støvudskil- ler WVC40‑M (træ) eller VCU40-M (træ og mineraler) afhængigt af anvendelsesformålet. Hvis der ikke er nogen udsugning, eller udsugning ikke er mulig, skal der anvendes et åndedrætsværn af filterklasse P2. Sørg desuden altid for god ventilation for at holde støvkoncentrationen så lav som mulig. FORSIGTIG I forbindelse med bearbejdning af andre materialer skal arbejdsgiveren afklare de særlige krav med arbejdstilsy- net.

6.11 Savning uden spånudsugning

BEMÆRK Du kan også montere et drejeligt spånværn. Vælg den ønskede udkastretning ved at dreje udkastet, så spånerne føres væk fra dig. 7 Rengøring og vedligeholdelse FORSIGTIG Maskinen må ikke være sluttet til elnettet.

7.1 Rengøring af værktøj etc.

Fjern støv og skidt, som har sat sig fast, og beskyt overfladen mod korrosion ved med jævne mellemrum at aftørre med en klud fugtet i olie.

7.2 Rengøring af maskinen

FORSIGTIG Holdmaskinen,isærgribefladerne,tørre,reneogfri for olie og fedt. Anvend ikke silikoneholdige plejemid- ler. Maskinhuset er fremstillet af et slagfast plastmateriale. Grebene er fremstillet af et elastomer-materiale. Anvend aldrig maskinen, hvis ventilationsåbningerne er tilstoppede! Rengør forsigtigt ventilationsåbningerne med en tør børste. Sørg for, at der ikke trænger fremmed- legemer ind i maskinen. Rengør jævnligt huset udvendigt med en let fugtig klud. Anvend ikke spray, dampstrå- ler eller rindende vand til rengøring! Det kan forringe maskinens elektriske sikkerhed.

7.3 Rengøring af beskyttelsesanordning

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 022. Rengør forsigtigt beskyttelsesanordningerne med en tør børste.

3. Fjern aflejringer og spåner inde i beskyttelsesanord-

ningerne med et egnet værktøj.

ADVARSEL Reparationer på de elektriske dele må kun udføres af en elektriker. FORSIGTIG Hvis tilslutningskablet til det elektriske værktøj er ødelagt, skal det udskiftes med en særlig tilslutnings- ledning, der fås i kundeserviceafdelingen. Kontrollér regelmæssigt alle udvendige dele på maski- nen for beskadigelse og fejlfri funktion. Brug ikke ma- skinen, hvis der er beskadigede dele, eller hvis der er betjeningselementer, som ikke fungerer fejlfrit. Lad Hilti- serviceværkstedet reparere maskinen.

7.5 Kontrol efter rengøring og vedligeholdelse

Efter rengørings- og vedligeholdelsesarbejde skal du kon- trollere, at alt sikkerhedsudstyr sidder, som det skal, og fungerer fejlfrit. Du kontrollerer pendulbeskyttelsesafskærmningen ved at åbne denne helt med et tryk på betjeningsgrebet. Når du slipper betjeningsgrebet, skal pendulbeskyttel- sesafskærmningen lukke sig hurtigt og helt. 8 Fejlsøgning Fejl Mulig årsag Afhjælpning Maskinen har ikke fuld ydelse. Forlængerledning for lang og / eller med for lille tværsnit. Anvend en forlængerledning med godkendt længde og / eller med til- strækkeligt tværsnit. Strømforsyningen har for lav spæn- ding. Slut maskinen til en anden strømfor- syning. Maskinen starter ikke. Elforsyningen erafbrudt. Slutnogetandetelværktøj til, og kon- trollér funktionen. Netledningen eller stikket er defekt. Lad en elektriker kontrollere og om nødvendigt udskifte afbryderen. Afbryder defekt. Lad en elektriker kontrollere og om nødvendigt udskifte afbryderen. Kullene er slidte. Lad en elektriker kontrollere og om nødvendigt udskifte afbryderen. Ingen/nedsat sugeeffekt. Tilstoppet spånkanal. Rengør spånkanal. 9 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genbruges. Materialerne skal sorteres, før de kan genbruges. I mange lande findes der allerede ordninger, hvor Hilti indsamler sine brugte maskiner til genbrug. Yderligere oplysninger får du hos Hilti-kundeservice eller din lokale Hilti-konsulent. Kun for EU-lande Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til Rådets direktiv om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugte maskiner indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 0210 Producentgaranti - Produkter Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale HILTI-partner. 11 EF-overensstemmelseserklæring (original) Betegnelse: Hand‑rundsav Typebetegnelse: SCW 70/ WSC 7.25‑S Generation: 01/02 Produktionsår:

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 022.3 Håndtak Håndtak og støttehåndtak

2. Plasser maskinen på et underlag.

4. Koble til ledningen.

5. Plasser maskinen med grunnplaten på emnet slik at

sagbladet ikke er i kontakt med emnet.

emnet og drei skinnen til den ønskede vinkelen på vinkelskalaen ligger ovenfor nullpunktet.

2. FORSIKTIG Pass på at sagbladet ikke har kontakt

FORSIKTIG Sjekk at maskinen ikke er tilkoblet strøm.
