KULLANIM KILAVUZU SCW 70 HILTI

Vernedeksel og pendelverndeksel

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02ORİJİNAL KULLANIM KILAVUZU SCW 70/ WSC 7.25‑S El tipi daire testere Çalıştırmadan önce kullanım kılavuzunu mutlaka okuyunuz. Bu kullanım kılavuzunu daima aletle birlikte muhafaza ediniz. Aleti, sadece kullanım kılavuzu ile birlikte başka kişilere veriniz. İçindekiler Sayfa1 Genel bilgiler 2662 Tanımlama 2673 Aletler, aksesuarlar 2684 Teknik veriler 2695 Güvenlik uyarıları 2706 Kullanım 2737 Bakım ve onarım 2768Hataarama 2769İmha 27710 Aletlerin üretici garantisi 27711 AB Uygunluk açıklaması (Orijinal) 277 1 Sayıların her biri bir resmi işaret eder. Metin ile ilgili resimleri açılabilen sayfalarda bulabilirsiniz. Kılavuzuokurken bunu açık tutunuz. Bu kullanım kılavuzunda »Alet« kelimesi daima el tipi daire testere SCW 70/ WSC 7.25-S'yi tanımlamaktadır.Alet parçaları, kullanım ve gösterge elemanları 1 Açma/kapatma şalteri İlave tutamak Mil ayarlama düğmesi Allen anahtarı Kesme açısı skalası Kesme açısı ayarı için sıkıştırma kolu Paralel dayanak için sıkıştırma cıvatası Kesme açısı ince ayarı için sıkıştırma kolu Kesme işareti 45° Kesme işareti 0° Paralel dayanak Hareketli koruma başlığı Ana plaka Koruma başlığı Tahrik mili Bağlantı flanşı Bağlama flanşı Bağlama cıvatası Kesme derinliği skalası Hareketli koruma başlığı için kumanda kolu Bağlantı parçaları (toz emme tertibatı) Kesme açısı için ön ayar

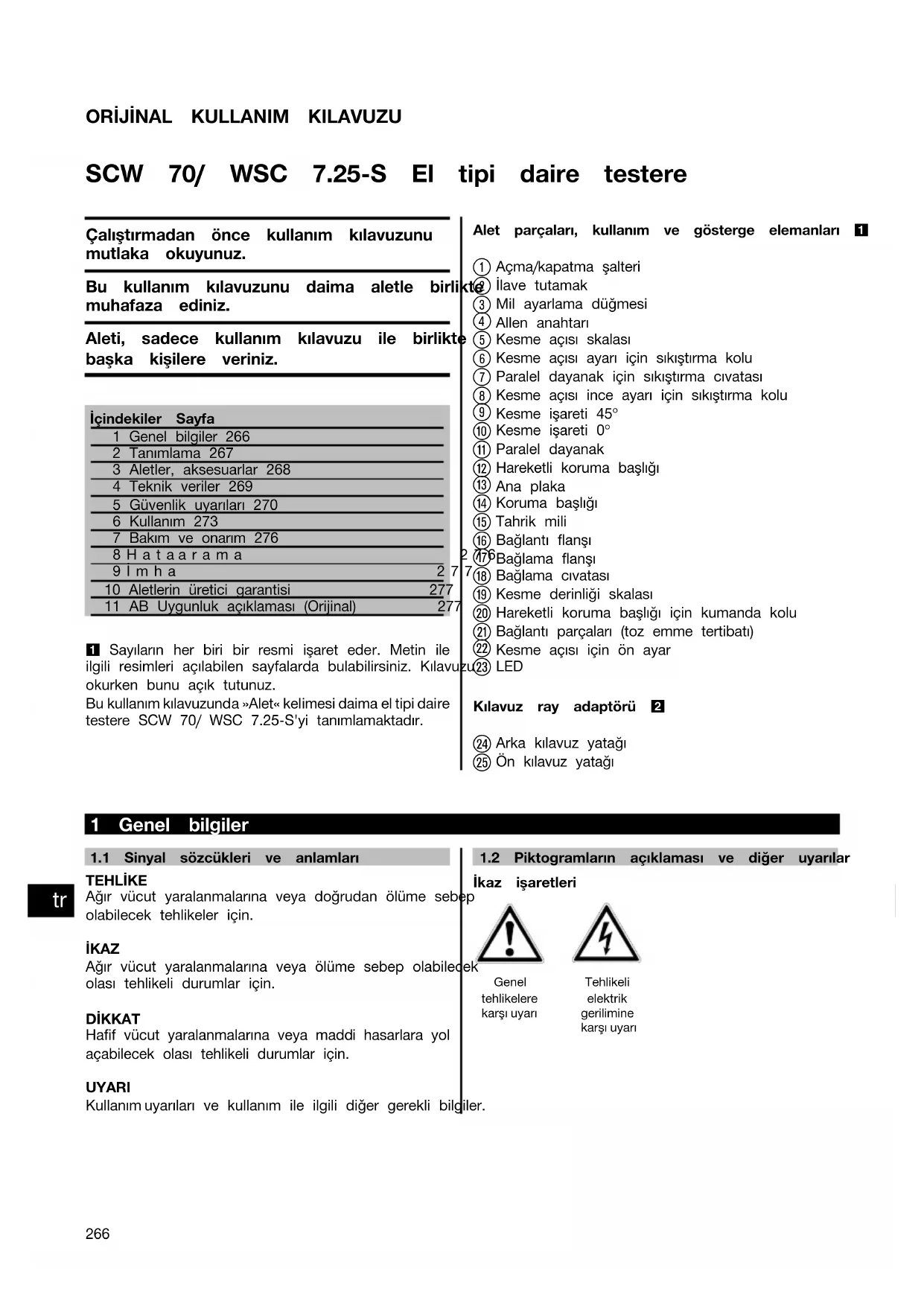

LED Kılavuz ray adaptörü 2 Arka kılavuz yatağı Ön kılavuz yatağı 1 Genel bilgiler

1.1 Sinyal sözcükleri ve anlamlarıTEHLİKEAğır vücut yaralanmalarına veya doğrudan ölüme sebepolabilecek tehlikeler için.

İKAZ Ağır vücut yaralanmalarına veya ölüme sebep olabilecekolası tehlikeli durumlar için.DİKKAT Hafif vücut yaralanmalarına veya maddi hasarlara yol açabilecek olası tehlikeli durumlar için.UYARIKullanım uyarıları ve kullanım ile ilgili diğer gerekli bilgiler.1.2 Piktogramların açıklaması ve diğer uyarılarİkaz işaretleriGeneltehlikelerekarşı uyarıTehlikelielektrikgeriliminekarşı uyarı

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Uyulması gereken kurallar Koruyucu gözlük kullanınız Koruyucu kask kullanınız Kulaklık kullanınız Koruyucu eldiven kullanınız Hafif toz maskesi kullanınız Semboller Kullanımdan önce kullanım kılavuzunu okuyunuz Atıkların yeniden değerlendirmesini sağlayınız Volt Dalgalı akım Ölçüm boşta çalışma devir sayısı Dakika başına devir Çap Testere bıçağı Tanımlama detaylarının alet üzerindeki yeri Tip tanımı ve model tanımı aletinizin tip plakası üzerindedir. Bu verileri kullanım kılavuzunuza aktarınız ve temsilciliğimize veya servislerimize olan sorularınızda her zaman bu verileri belirtiniz. Tip: Jenerasyon: 01/02 Seri no: 2Tanımlama

2.1 Usulüne uygun kullanım

Alet elle kullanılan bir daire testeredir. Alet, yaklaşık 70 mm'ye kadar kesme derinliği ve 0 ° ila 56 ° eğik kesme açısına kadar ahşap ve ahşaba benzer malzemeler, plastikler, alçıpan, alçı lifli plakalar ve kompozit malzemelerdeki kesme çalışmaları için üretilmiştir. Sağlığa zarar verebilecek malzemeler (örn. asbest) üzerinde çalışma yapılmamalıdır. Alet profesyonel kullanıcılar için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. Eğitim görmemiş personel tarafından uygunsuz işlem yapılır veya usulüne uygun kullanım olmazsa, alet ve aksesuarlarından kaynaklanan tehlikeli durumlar söz konusu olabilir. Çalışılabilecek sahalar: Şantiye, atölye, onarım, tadilat ve yeni yapılandırmalarda. Çalışma sadece tip plakasında verilen şebeke gerilimi ve frekansta gerçekleşmelidir. Belirtilen karakteristik bilgilerine (örn. çap, devir sayısı, kalınlık) uygun olmayan testere bıçakları, dairesel testereler ve zımpara diskleri ile yüksek alaşımlı hızlı imalat çeliklerinden (HSS çelik) üretilmiş testere bıçakları kullanılmamalıdır. Metaller testereyle kesilmemelidir. Ağaç dalları ve ağaç köklerini kesmek için aleti kullanmayınız. Yaralanma tehlikelerini önlemek için sadece orijinal Hilti aksesuar ve aletlerini kullanınız. Kullanım kılavuzundaki çalıştırma, bakım ve koruma bilgilerine uyunuz. Alette onarım veya değişikliklere izin verilmez.

Koruma başlığı ve hareketli koruma başlığı

2.6 Standart donanımın teslimat kapsamına aşağıdakiler dahildir

1Alet 1Testerebıçağı 1 Kullanım kılavuzu 1 Allen anahtarı 1 Paralel dayanak 1 Hilti karton paket veya takım çantası

2.7 Uzatma kablosunun kullanımı

Sadece kullanım alanı için izin verilmiş olan yeterli kesitte uzatma kabloları kullanınız. Aksi takdirde alette güç kaybı ve kablolarda aşırı ısınma meydana gelebilir. Uzatma kablosunun hasar durumunu düzenli olarak kontrol ediniz. Hasar gören uzatma kablolarını değiştiriniz. Tavsiye edilen asgari kesit ve maks. kablo uzunlukları Kablo kesiti 1,5 mm² 2,0 mm² 2,5 mm² 3,5 mm² Voltaj 110‑120 V 15 m 25 m Şebeke gerilimi 220‑230 V 60 m 100 m 1,25 mm² ve daha düşük kesitli uzatma kablosu kullanmayınız.

2.8 Açık alanda uzatma kablosu

Açık alanda sadece izin verilen ve uygunluğu tanımlanmış uzatma kablosu kullanınız.

2.9 Bir jeneratör veya transformatörün kullanılması

Aşağıdaki şartların sağlanması halinde bu alet bir jeneratör veya bir transformatör ile çalıştırılabilir: Çıkış gücü Watt olarak aletin tip plakasındaki güçten en az iki katı kadar olmalıdır, işletme voltajı nominal gerilime göre devamlı % +5 ve % ‑15 arasında olması gerekiyor ve frekans 50 ile 60 Hz arasında olmalıdır, kesinlikle 65 Hz üzerine geçmemelidir ve yol alma güçlendiricili otomatik bir gerilim regülatörü mevcut olmalıdır. Jeneratör/transformatörde aynı anda asla başka bir alet çalıştırmayınız. Başka aletlerin açılması ve kapatılması, alete zarar verebilecek düşük gerilim veya aşırı gerilime sebep olabilir. 3 Aletler, aksesuarlar SCW 70 için aksesuarlar Tanım Tanımlama Paralel dayanak Kılavuz ray WGS 1400‑2B Kılavuz ray adaptörü

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02SCW 70 için tavsiye edilen testere bıçağı Tanım Kısa işaret Testere bıçağı W-CSC 190x30 z24 A WSC 7.25-S için tavsiye edilen testere bıçağı Tanım Kısa işaret Testere bıçağı W-CSC 7 ¹⁄₄x⁵⁄₈ t24 GP 4 Teknik veriler Teknik değişiklik hakkı saklıdır! Çalışma gerilimi 100 V 110 V 220 V 230‑240 V Çalışma gerilimi 1.430 W 1.550 W 1.700 W 1.700 W Ölçme akımı 15 A 15 A 8,1 A 7,5 A Şebeke frekansı 50…60 Hz 50…60 Hz 50…60 Hz 50…60 Hz UYARI Bu alet; ilgili norma, Zmax maksimum izin verilen şebeke empedansının müşteri tertibatı bağlantı noktasında yerel şebekeden küçük veya eşit 0,370+j0,25 Ω olması koşuluyla uyum sağlar. Gerektiğinde servis sağlayıcısının talimatları doğrultusunda bu aletin sadece küçük veya eşit Zmax empedans değerli bağlantı noktasına bağlanması, aletin kurulumcusunun veya işletmecisinin yükümlülüğündedir. Alet

EPTA‑Prosedür 01/2003'e göre ağırlık 5,3 kg 5,3 kg Elektrik kablosu uzunluğu 2,5 m 2,5 m Boyutlar (U x G x Y) 317 mm x 236 mm x 269 mm 317 mm x 236 mm x 269 mm Ana plaka 290 mm x 170 mm 290 mm x 170 mm Maksimum testere bıçağı çapı 190 mm 190 mm Minimum testere bıçağı çapı 184 mm 184 mm Testere bıçaklarının levha kalınlığı 1,1…1,5 mm 1,1…1,5 mm Kesme genişliği 1,7…2,3 mm 1,7…2,3 mm Testere bıçağını bağlama deliği 30 mm 15,88 mm (⁵⁄₈") Kesme derinliği Kesme açısı 0°: 67 mm Kesme açısı 45°: 49 mm Kesme açısı 56°: 38 mm Kesme açısı 0°: 64 mm Kesme açısı 45°: 47 mm Kesme açısı 56°: 37 mm Rölanti devir sayısı 5.800/min 5.800/min UYARI Bu talimatlarda belirtilen titreşim seviyesi, EN 60745'e uygun olarak normlandırılmış bir ölçüm metodu ile ölçülmüştür ve elektrikli el aletlerinin birbirleri ile karşılaştırılması için kullanılabilir. Titreşim zorlanmasının geçici değerlendirmesine de uygundur. Belirtilen titreşim seviyesi, elektrikli el aletinin ana kullanımlarını temsil eder. Eğer elektrikli el aleti, sapma gösteren çalışma aletleri ile veya yetersiz bakım yapılarak çalıştırılırsa, titreşim seviyesi sapma gösterebilir. Bu, toplam çalışma süresi aralığı üzerinden titreşim zorlanmasını belirgin şekilde yükseltebilir. Doğru bir titreşim zorlanması değerlendirmesi için aletin kapatıldığı veya çalışır konumda olduğu ama aslında kullanımda olmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresi aralığı üzerinden titreşim zorlanmasını belirgin şekilde azaltabilir. Kullanıcının titreşimlerin etkisinden korunması için ek güvenlik önlemlerini belirleyiniz, örneğin: Elektrikli el aleti ve çalışma aletlerinin bakımı, ellerin sıcak tutulması, iş akışlarının organizasyonu.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02SCW 70/ WSC 7.25-S için ses ve titreşim değerleri (EN 60745-2-5'e göre ölçülmüştür): Tipik A olarak değerlendirilen ses gücü seviyesi 100 dB (A) Tipik A olarak değerlendirilen çıkan ses basıncı seviyesi 89 dB (A) Belirlenen ses seviyesi için emniyetsizlik 3 dB (A) Üç eksenli vibrasyon değerleri (vibrasyon vektör toplamı) Ahşapta kesme, a

2,5 m/s² Yanılma (K) 1,5 m/s² Alet ve kullanım bilgileri Koruma sınıfı Koruma sınıfı II (çift izolasyonlu), bkz. güç değeri plakası 5 Güvenlik uyarıları

5.1 Elektrikli el aletleri için genel güvenlik uyarıları

İKAZ Tüm güvenlik uyarılarını ve talimatlarını okuyunuz. Güvenlik uyarılarına ve talimatlarına uyulmasındaki ihmaller elektrik çarpması, yanma ve/veya ağır yaralanmalara sebebiyet verebilir. Tüm güvenlik uyarılarını ve kullanım talimatlarını muhafaza ediniz. Güvenlik uyarılarında kullanılan "elektrikli el aleti" terimi, şebeke işletimli elektrikli el aletleri (şebeke kablosu ile) ve akü işletimli elektrikli el aletleri (şebeke kablosu olmadan) ile ilgilidir.

5.1.1 İş yeri güvenliği

a) Çalışma alanınızı temiz ve aydınlık tutunuz.Düzensiz veya aydınlatmasız çalışma alanları kazalara yol açabilir. b) Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yerlerde elektrikli el aleti ile çalışmayınız.Elektrikli el aletleri, toz veya buharı yakabilecek kıvılcım oluşturur. c) Elektrikli el aletini kullanırken çocukları ve diğer kişileri uzak tutunuz.Dikkatiniz dağılırsa aletin kontrolünü kaybedebilirsiniz.

5.1.2 Elektrik güvenliği

a) Elektrikli el aletinin bağlantı fişi prize uygun olmalıdır. Fiş hiçbir şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı elektrikli el aletleri ile birlikte kullanmayınız.Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız.Vücudunuzun toprakla teması var ise yüksek elektrik çarpması riski oluşur. c) Elektrikli el aletini yağmurdan veya ıslaklıktan uzak tutunuz.Elektrikli el aletine su girmesi, elektrik çarpması riskini arttırır. d) Elektrikli el aletini taşımak, asmak veya fişi şalterden çekmek için kabloyu kullanım amacı dışında kullanmayınız. Kabloyu sıcaktan, yağdan, keskin kenarlardan ve hareketli alet parçalarından uzak tutunuz.Hasarlı veya karışmış kablolar elektrik çarpması riskini arttırır. e) Elektrikli bir el aleti ile açık alanda çalışacaksanız sadece dışarıda kullanımına da izin verilen uzatma kabloları kullanınız.Dış mekanlar için uygun olan uzatma kablolarının kullanımı elektrik çarpması riskini azaltır. f) Elektrikli el aleti işletiminin nemli ortamda yapılması kaçınılmaz ise bir hatalı akım koruma şalteri kullanınız. Bir hatalı akım koruma şalterinin kullanımı elektrik çarpması riskini azaltır.

5.1.3 Kişilerin güvenliği

a) Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve el aleti ile mantıklı bir şekilde çalışınız. Yorgunsanız veya uyuşturucu, alkol veya ilaçların etkisi altındaysanız elektrikli el aleti kullanmayınız.Elektrikli el aletinin kullanımı esnasında bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b) Kişisel koruyucu donanım ve her zaman bir koruyucu gözlük takınız.Elektrikli el aletinin çeşidi ve kullanımına göre toz maskesi, kaymayan güvenlik ayakkabısı, koruyucu kask veya kulaklık gibi kişisel koruma donanımı takmak yaralanma riskini azaltır. c) İstem dışı çalışmayı önleyiniz. Güç kaynağına ve/veya aküyü bağlamadan, girişini yapmadan veya taşımadan önce elektrikli el aletinin kapalı olduğundan emin olunuz.Elektrikli el aletini taşırken parmağınız şalterde ise veya alet açık konumda akım beslemesine takılırsa, bu durum kazalara yol açabilir. d) Elektrikli el aletini devreye almadan önce ayar aletlerini veya vidalama anahtarlarını çıkartınız.Dönen bir cihaz parçasında bulunan bir alet veya anahtar yaralanmalara yol açabilir. e) Aşırı bir vücut hareketinden sakınınız. Güvenli bir duruş sağlayınız ve her zaman dengeli tutunuz.Böylece beklenmedik durumlarda elektrikli el aletini daha iyi kontrol edebilirsiniz. f) Uygun kıyafetler giyiniz. Bol kıyafetler giymeyiniz veya takı takmayınız. Saçları, kıyafetleri ve eldivenleri hareket eden parçalardan uzak

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02tutunuz.Bol kıyafetler, takı veya uzun saçlar hareket eden parçalara takılabilir. g) Toz emme ve tutma tertibatları monte edilebiliyorsa, bunların bağlı olduğundan ve doğru kullanıldığından emin olunuz.Bu toz emme tertibatının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir.

5.1.4 Elektrikli el aletinin kullanımı ve çalıştırılması

a) Aleti çok fazla zorlamayınız. Çalışmanız için uygun olan elektrikli el aletini kullanınız.Uygun elektrikli el aleti ile bildirilen hizmet alanında daha iyi ve güvenli çalışırsınız. b) Şalteri bozuk olan elektrikli el aleti kullanmayınız.Açılıp kapatılamayan bir elektrikli el aleti tehlikelidir ve tamir edilmesi gerekir. c) Alet ayarlarını yapmadan, aksesuar parçalarını değiştirmeden veya aleti bir yere koymadan önce fişi prizden ve/veya aküyü aletten çıkartınız.Bu önlem, elektrikli el aletinin istem dışı çalışmasını engeller. d) Kullanılmayan elektrikli el aletlerini çocukların erişemeyeceği yerde muhafaza ediniz. Aleti iyi tanımayan veya bu talimatları okumamış kişilere aleti kullandırmayınız.Elektrikli el aletleri bilgisiz kişiler tarafından kullanılırsa tehlikelidir. e) Elektrikli el aletlerinin bakımını titizlikle yapınız. Hareketli parçaların kusursuz çalıştığı ve sıkışmadığı, parçaların kırılıp kırılmadığı veya hasar görüp görmediği, elektrikli el aleti fonksiyonlarının kısıtlanma durumlarını kontrol ediniz. Hasarlı parçaları aleti kullanmadan önce tamir ettiriniz. Birçok kazanın nedeni bakımı kötü yapılan elektrikli el aletleridir. f) Kesme aletlerini keskin ve temiz tutunuz.Özenle bakımı yapılmış keskin bıçak kenarı olan kesme aletleri daha az sıkışır ve kullanımı daha rahattır. g) Elektrikli el aletini, aksesuarları, kullanım aletleri vb. bu talimatlara göre kullanınız. Çalışma şartlarını ve yapılacak işi de ayrıca göz önünde bulundurunuz.Elektrikli el aletlerinin öngörülen kullanımı dışında kullanılması tehlikeli durumlara yol açabilir.

a) Elektrikli el aletinizi sadece kalifiye uzman personele ve sadece orijinal yedek parçalar ile tamir ettiriniz. Böylece elektrikli el aletinin güvenliğinin korunduğundan emin olunur.

5.2 Tüm kesme işlemleri için güvenlik uyarıları

TEHLİKE Ellerinizi kesme alanı ve testere bıçağı bölümüne getirmeyiniz. İkinci elinizle ilave tutamağı veya motor gövdesini tutunuz. Her iki elinizle testereyi tutarsanız, testere bıçağı ellerinizi yaralayamaz. b) İş parçasının altına elinizi sokmayınız. İş parçası altındaki koruma başlığı sizi testere bıçağından koruyamaz. c) Kesme derinliğini iş parçasının kalınlığına göre ayarlayınız. İş parçasının altında tam bir diş yüksekliğinden daha az bir mesafe görülüyor olmalıdır. d) Kesilecek olan iş parçasını asla elinizde veya bacağınızın üstünde tutmayınız. İş parçasını sağlam bir yuvada emniyete alınız. Vücut ile temas, testere bıçağının sıkışması veya kontrolün kaybedilmesi tehlikesinin önlenmesi için iş parçası çok emniyetli bir şekilde sabitlenmelidir. e) Ek aletin bükülmüş elektrik hatlarına veya kendi elektrik kablosuna denk gelme riskinin olduğu çalışmalarda, elektrikli el aletini sadece izole edilmiş tutamak yüzeylerinden tutunuz. Elektrik ileten bir hat ile temasta elektrikli aletin metal parçaları da gerilim altında kalır ve elektrik çarpmasına neden olur. f) Uzunlamasına kesimde her zaman bir dayanak veya düz bir kenar kılavuzu kullanınız. Bunlar kesimin daha düzgün olmasını sağlar ve testere bıçağının sıkışma ihtimalini azaltır. g) Testere bıçaklarını daima doğru büyüklükte ve doğru bağlama deliği (örneğin yıldız biçimli veya yuvarlak) ile kullanınız. Testerenin montaj parçalarına uymayan testere bıçakları düz bir şekilde çalışmaz ve kontrolün kaybedilmesine neden olur. h) Hasarlı veya yanlış testere bıçağı rondelaları veya vidaları asla kullanılmamalıdır. Testere bıçağı rondelaları ve vidaları testerenizin optimum güç ve çalıştırma güvenliği sağlaması için özel olarak oluşturulmuştur.

5.2.2 Tüm kesme işlemleri için diğer güvenlik

uyarıları Geri tepme - Nedenleri ve ilgili güvenlik uyarıları: Geri tepme; takılan, sıkışan ya da yanlış hizalanmış bir testere bıçağının testereyi kontrolsüz şekilde kaldırmasına ve kullanıcı yönünde iş parçasından dışarı doğru hareket etmesinenedenolananibirreaksiyondur; Testere bıçağı kapanan testere aralığında takılırsa ya da sıkışırsa, bloke olur ve motor gücü, testereyi kullanıcı yönünde geriye iter; Testere bıçağı kesme sırasında dönerse ya da yanlış hizalanırsa, arkadaki testere bıçağı kenarının dişleri iş parçasının yüzeyine takılır; bunun sonucunda testere bıçağı testere aralığından dışarı hareket eder ve testere, kullanıcı yönünde geriye sıçrar. Testerenin yanlış veya hatalı kullanılması sonucunda geri tepme meydana gelir. Aşağıda tanımlanan özel önlemler alınarak geri tepme engellenebilir. a) Testereyi iki elinizle sıkıca tutunuz ve vücudunuzu ve kollarınızı geri tepmelere karşı koyabileceğiniz şekle getiriniz. Testere bıçağının yanında durunuz, testere bıçağını asla vücudunuz ile temas edecek yöne getirmeyiniz. Bir geri tepme durumunda daire testere geriye sıçrayabilir fakat aleti kullanan kişi gerekli tedbir önlemlerini aldıysa geri tepmelerde kontrolü sağlayabilir. b) Testere bıçağı sıkışırsa veya çalışmaya ara vermeniz gerekirse testereyi kapatınız ve testere hareketsiz hale gelene kadar aleti sabit tutunuz.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02Testere bıçağı hareket ettiği veya geri teptiği sürece testereyi hiçbir zaman iş parçasından çıkarmayı denemeyiniz veya geriye doğru çekmeyiniz. Testere bıçağının sıkışma nedenini belirleyiniz ve gideriniz. c) İş parçasında bulunan testereyi tekrar çalıştırmak istiyorsanız testere bıçağını testere boşluğunda merkezleyiniz ve testere bıçağı dişlerinin iş parçasına takılmamış olmasına dikkat ediniz. Testere bıçağı tekrar çalıştırıldığında sıkışıyorsa iş parçasından çıkabilir veya geri tepebilir. d) Sıkışan testere bıçağının geri tepmesini azaltmak için büyük levhaları çok iyi bir şekilde sabitleyiniz. Büyük levhalar kendi ağırlıklarından dolayı bükülebilirler. Levhalar, her iki tarafta hem testere bıçağı boşluğunun yakınından hem de kenardan desteklenmelidir. e) Kesik veya hasarlı testere bıçakları kullanmayınız. Kör veya yanlış ayarlanmış dişli testere bıçakları çok dar bir kesme boşluğundan dolayı yüksek aşınmaya, testere bıçağının sıkışmasına ve geri tepmeye neden olur. f) Testereyle kesme öncesinde kesim derinliğini ve kesim açısı ayarlarını kesin olarak belirleyiniz. Kesme işlemi sırasında ayarları değiştirirseniz testere bıçağı sıkışabilir ve geri tepmeler ortaya çıkabilir. g) Kesme işlemi sırasında mevcut duvarlara veya diğer görülmeyen bölgelere karşı özellikle dikkat ediniz. Daldırılan testere bıçağı kesme sırasında gizli nesneleri bloke edebilir ve bir geri tepmeye neden olabilir.

5.2.3 Pandül koruma kapağı olan daire testereler

için güvenlik uyarıları Alt koruma başlığının fonksiyonu a) Her kullanımdan önce koruma muhafazasının sorunsuz kapandığı kontrol edilmelidir. Alt koruma kapağı serbest hareket edemiyorsa ve hemen kapanmıyorsa, testereyi kullanmayınız. Koruma muhafazasını asla açık pozisyondayken sıkıştırmayınız veya bağlamayınız. Eğer testere istenmeden yere düşürüldüyse koruma muhafazası bükülebilir. Koruma muhafazasını geriye çekme kolu ile açınız ve serbest çalıştığından emin olunuz ve tüm kesme açılarında ve derinliklerinde testere bıçağına veya diğer parçalara temas etmemesine dikkat ediniz. b) Alt koruma muhafazası için yayın fonksiyonu kontrol edilmelidir. Eğer alt koruma kapağı ve yay sorunsuz bir şekilde çalışmıyorsa, testereyi kullanmadan önce bekleyiniz. Hasarlı parçalar, yapışkan artıklar ve talaş parçacıklarının yoğunluğu alt koruma başlığının gecikmeli bir şekilde çalışmasına neden olur. c) Alt koruma muhafazasını sadece "Derinlemesine ve açılı kesimler" gibi özel kesimlerde elle açınız. Alt koruma kapağını geri çekme kolu ile açınız ve testere bıçağı malzeme içinde olduğu sürece bunu serbest bırakınız. Diğer tüm testere ile kesme çalışmaları sırasında alt koruma kapağı otomatik olarak çalışmalıdır. d) Koruma başlığı testere bıçağını örtmeden testereyi asla çalışma tezgahına ya da yere koymayınız. Korumasız, sonradan çalışmaya devam eden bir testere bıçağı, testereyi kesim yönüne doğru hareket ettirir ve önünde bulunan nesnelerin kesilmesine neden olur. Testerenin sonradan çalışmaya devam etme süresine dikkat ediniz. 5.3Ekgüvenlikuyarıları

5.3.1 Kişilerin güvenliği

a) Kulaklık takınız. Aşırı sesten dolayı duyma kaybı meydana gelebilir. b) Aleti, her zaman iki elinizle öngörülen tutamaklardan sıkıca tutunuz. Tutamakları kuru, temiz ve yağsız ve gressiz tutunuz. c) Alet toz emme tertibatı olmadan çalışıyorsa, toz oluşturan çalışmalarda hafif bir toz maskesi takılmalıdır. d) Aleti sadece alete ait olan koruma tertibatları ile çalıştırınız.

Aleti sadece usulüne uygun ve kusursuz durumda çalıştırınız. f) Parmaklarınızda daha iyi kan dolaşımı için çalışma molaları veriniz ve gevşetme ve parmak egzersizleri yapınız. g) Aleti çalışma alanında çalıştırmaya başlayınız. h) Çalışırken aleti daima vücudunuzdan uzakta tutunuz

i) Aletle başınızın üzerinde çalışmayınız.

j) Testere bıçağını yandan bastırarak aleti frenlemeyiniz. k) Alet çalışırken bağlama flanşına ve bağlama cıvatasına dokunmayınız. l) Kesme yolunda hiçbir engel olmamalıdır. Cıvataları, çivileri, vb. kesmeyiniz. m) Testere bıçağı dönerken mil kilitleme butonuna kesinlikle basmayınız. n) Aleti insanlara yöneltmeyiniz. o) Çocuklara alet ile oynamalarının yasak olduğu öğretilmelidir. p) Denetimsiz şekilde, çocuklar veya yeterli güce sahip olmayan kişiler tarafından kullanılması yasaktır.

Ön besleme gücünü, testere bıçağı bloke olmayacak ve duruma göre geri tepmeye neden olmayacak şekilde testere bıçağına ve işlenen malzemeye adapte ediniz. r) Testere dişi uçlarının aşırı ısınmasını engelleyiniz. s) Plastik malzemelerin kesilmesi sırasında plastiğin erimesi engellenmelidir. t) Çalışmaya başlamadan önce çalışma sırasında ortaya çıkan tozun tehlike sınıfını öğreniniz. Yerel tozdan koruma yönergelerine uygun bir resmi koruma sınıfına sahip toz emme tertibatı kullanınız. u) Kurşun içerikli badana, bazı ahşap türleri, mineraller ve metal gibi malzemelerin tozları sağlığa zararlı olabilir. Tozlara dokunulması veya solunması, kullanıcıda veya yakınında bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına yol açabilir. Kayın veya meşe ağacı gibi belli tür tozlar

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02özellikle ahşap işlemede ek maddelerle (kromat, ahşap koruyucu malzemeler) bağlantılı çalışıldığında kanser yapıcı olarak kabul edilir. Asbest içerikli malzemeler sadece uzman kişiler tarafından işlenmelidir. Mümkünse bir toz emme tertibatı kullanılmalıdır. Toz emme tertibatının yüksek kademesine ulaşılması sırasında bu elektrikli el aletinde belirlenmiş olan ahşap ve/veya mineral tozu için Hilti tarafından tavsiye edilen uygun bir mobil toz giderici kullanınız. Çalışma yerinin iyi havalandırılmasını sağlayınız. P2 filtre sınıflı bir solunum yolu koruma maskesi takılması tavsiye edilir. İşlenecek malzemeler için ülkenizde geçerli olan talimatlara dikkat ediniz.

5.3.2 Elektrikli el aletleri ile dikkatli çalışılması ve

aletin doğru kullanılması a) Aletten dolayı üzeri kaplı olan elektrik hatları veya şebeke kablosu hasar görebilecekse, aleti izole edilmiş tutamak yüzeyinden sıkıca tutunuz. Akım ileten hatlar ile temasta aletin korunmamış metal parçalarında akım oluşur ve kullanıcı elektrik çarpması riskini taşır. b) Aleti emniyete alınız. Aleti sabit tutmak için germe tertibatı veya bir mengene kullanınız. Böylece alet el ile tutmaktan daha güvenli durur ve ayrıca her iki eliniz de aleti kullanmak için boşta kalır. c) Aletlerin yuva sistemine uygun bir şekilde takıldığından ve yerine oturduğundan emin olunuz.

5.3.3 Elektrik güvenliği

a) Çalışmaya başlamadan önce çalışma alanında üzerleri kaplanmış olan elektrik hatları, gaz ve su borularını örn. bir metal dedektörü ile kontrol ediniz. Eğer örn. bir akım hattına yanlışlıkla zarar verdiyseniz, dışarıda duran aletteki metal parçaları akım iletebilir. Bu durum elektrik çarpmasından dolayı ciddi bir tehlike oluşturur. b) Çalışma esnasında şebeke ve uzatma kablosunu her zaman aletin arka tarafında bırakınız. Bu, çalışma esnasında kabloya takılıp düşme tehlikesini azaltır. c) Alet bağlantısı için yerel güvenlik talimatlarını dikkate alınız. Aleti gerekirse sadece bir RCD korumalı prize bağlayınız.

a) Çalışma alanının iyi aydınlatılmasını sağlayınız. b) Çalışma yerinin iyi havalandırılmasını sağlayınız. Kötü havalandırılan çalışma yerleri, aşırı toz nedeniyle sağlığa zarar verebilir.

5.3.5 Kişisel koruyucu donanım

Aletin kullanımı esnasında kullanıcı ve çevresinde bulunan kişiler uygun bir koruyucu gözlük, kulaklık, koruyucu eldiven ve hafif toz maskesi kullanmalıdır.

5.3.6 Koruma tertibatı

Testere bıçağı, koruma kapağı ya da hareketli koruma başlığı doğru takılmamışsa aleti çalıştırmayınız. 6 Kullanım DİKKAT Koruma eldiveni takınız. Testere bıçağının kesme kenarları keskindir. Bu kesme kenarları yaralanmalara neden olabilir. DİKKAT Hafif bir solunum yolu koruma maskesi ve gözlük takınız. Kesme işlemi nedeniyle toz ve talaş ortaya çıkar. Ortaya çıkan bu maddeler solunum yollarına ve gözlere zarar verebilir. DİKKAT Kulaklık takınız. Alet ve kesme işlemi ses çıkartır. Aşırı sesten dolayı duyma kaybı meydana gelebilir.

6.1 Testere bıçağının değiştirilmesi

DİKKAT Alet değiştirmek için koruma eldiveni kullanınız. Takım, bağlama flanşı ve bağlama cıvatası ısınır.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 02DİKKAT Bağlanacak testere bıçağının teknik gereklilikleri karşıladığından ve iyice bilenmiş olduğundan emin olunuz. Keskin bir testere bıçağı, kusursuz bir testere kesimi için ön koşuldur.

6.1.1 Testere bıçağının sökülmesi 3

1. Şebeke fişini prizden çekiniz.

2. Mil kilitleme düğmesine basınız.

3. Kilitleme pimi tamamen yerine oturana kadar içten

altı köşeli anahtarla testere bıçağının sabitleme cıvatasını döndürünüz.

4. Sabitleme cıvatasını anahtar ile saat dönüş yönünün

5. Sabitleme cıvatasını ve dış sıkma flanşını çıkartınız.

6. Dışarı doğru çevirerek hareketli koruma başlığını

açınız ve testere bıçağını çıkartınız.

6.1.2 Testere bıçağının takılması

1. Şebeke fişini prizden çekiniz.

2. Bağlantı ve sıkma flanşını temizleyiniz.

3. Bağlantı flanşını açınız.

4. Hareketli koruma başlığını açınız.

5. DİKKAT Testere bıçağının üstündeki dönme yönü

okuna dikkat ediniz. Yeni testere bıçağını yerleştiriniz.

6. Dış sıkma flanşını açınız.

7. Sıkma cıvatasını saat dönüş yönünde çevirerek

sıkma flanşını sabitleyiniz. Sökme işleminde olduğu gibi mil kilitleme düğmesine basılmalıdır.

8. Çalıştırmadan önce testere bıçağına sıkı oturma

6.2 Kesme derinliğinin ayarlanması 4

UYARI Ayarlanmış kesme derinliği, kesilecek malzeme kalınlığından her zaman 5 ila 10 mm daha büyük seçilmelidir. Kesme derinliği, 0 ve yaklaşık 70 mm arasında kademesiz olarak ayarlanabilir.

1. Şebeke fişini prizden çekiniz.

2. Aleti düz bir altlığın üstüne koyunuz.

3. Kesme derinliği ayar mekanizmasının sıkıştırma

kolunu gevşetiniz Ok, şanzıman gövdesi üzerindeki ölçekte ayarlanan kesme derinliğini gösterir.

4. Aleti makas şeklindeki bir hareketle kaldırınız

ve sıkıştırma kolunu sıkarak kesme derinliğini ayarlayınız.

6.3 Çapraz kesimin ayarlanması 5

Alet, çapraz kesimler için 0 ve 56º arasındaki her açıya ayarlanabilir.

6.3.1 Ön ayar ile çapraz kesimin ayarlanması

3 farklı ön ayar imkanı mevcuttur: 22,5º, 45º ve 56º.

1. Şebeke fişini prizden çekiniz.

2. Kesme açısı ayar mekanizmasının sıkıştırma kolunu

3. Ana plakayı 0° üzerine getiriniz.

4. Açı ön ayarı için oku istenen açı üzerine getiriniz.

5. Ana plakayı dayanak noktasına kadar döndürünüz.

6. Kesme açısı ayar mekanizmasının sıkıştırma kolunu

6.3.2 Ön ayar olmadan çapraz kesimin ayarlanması

1. Şebeke fişini prizden çekiniz.

2. Kesme açısı ayar mekanizmasının sıkıştırma kolunu

3. Ana plakası istenen konuma getiriniz.

4. Kesme açısı ayar mekanizmasının sıkıştırma kolunu

6.4 Çatlağa göre kesme

Aletin ön ana plakasında, hem düz kesim hem de yatık kesimler için bir çatlak (0º ve 45º) göstergesi bulunmaktadır; bu göstergeyle, seçilen kesme açısına bağlı olarak hassas bir kesim yapılabilir. Çatlak kenarı, testere bıçağının iç tarafına eşittir. Çatlak göstergesi, testere bıçağının ön kesitinde bulunur.

1. İş parçasını kaymaya karşı emniyete alınız.

2. İş parçasını, testere bıçağı iş parçasının altından

serbestçe geçecek şekilde düzenleyiniz.

3. Aletin şalterinin kapalı olduğundan emin olunuz.

4. Şebeke fişini prize takınız.

5. Aleti, testere bıçağı iş parçasına henüz temas

etmeyecek şekilde ana plakayla iş parçasının üzerine oturtunuz.

6. Açma/kapatma düğmesine basınız.

7. Aleti uygun bir çalışma temposunda çatlak boyunca

iş parçasından geçiriniz.

6.5 Paralel dayanakla kesme

Paralel dayanak sayesinde iş parçası kenarı boyunca düzgün kesimlere ya da aynı ölçüde çıtaların kesilmesine olanak sağlanır. Paralel dayanak, ana plakanın her iki tarafına takılabilir.

6.6 Paralel dayanağın takılması/ayarlanması 6

1. Şebeke fişini prizden çekiniz.

2. Paralel dayanağın kılavuzunu sıkıştırma cıvatasının

3. İstediğiniz kesme genişliğini ayarlayınız.

4. Sıkıştırma cıvatasını sıkınız.

6.7 Kılavuz rayla kesme 7

UYARI Kesme işleminin kılavuz ray kullanarak yapılması geri tepmelerin ortaya çıkmasını azaltabilir.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 026.7.1 Aletin kılavuz ray adaptörüne yerleştirilmesi/adaptörden çıkarılması

1. Gerekirse, takılmış olan paralel dayanağı çıkartınız.

2. Ana plakayı kılavuz ray adaptörünün öndeki kılavuz

yataklarına yerleştiriniz.

3. Ana plakayı komple kılavuz ray adaptörünün

arkasına oturtunuz. Ana plaka arka kılavuz yatağına tamamen oturmalıdır.

4. Çıkartmak için arka kılavuz yatağını arkaya doğru

hafifçe çekiniz ve aleti kılavuz ray adaptöründen çıkartınız.

6.7.2 0 ° boylamasına kesimler

Kılavuz ray adaptörünün kanalı ile testereyi kılavuz rayın yatağına oturtunuz.

6.7.3 56 °'ye kadar açılarda boylamasına kesimler

Kılavuz ray adaptörünün dış kenarı ile testereyi kılavuz ray yatağı boyunca kılavuzlayınız, aksi taktirde testere bıçağı kılavuz raya çarpar.

6.7.4 Geniş yüzeyli açılı kesimler

UYARI Gösterilen kesme açısı, kesimin dik açıda düz kesimden sapma gösterdiği açıyı belirtir.

1. Kılavuz rayının sıfır noktasını iş parçası kenarına

koyunuz ve açı skalasında istediğiniz açı sıfır noktasının karşısına gelene kadar rayı döndürünüz.

2. Kılavuz rayı iki vidalı mengeneyle sabitleyiniz.

6.8 Parçaların kesilmesi

1. Rayı iki adet mengeneyle alttan sabitleyiniz.

UYARI Makine, kılavuz ray üzerinde iş parçasının arkasına yerleştirilmelidir.

2. DİKKAT Testere bıçağının güç parçası ile temas

etmemesine dikkat edilmelidir. Makineyi kılavuz rayın ayarlama bölümüne yerleştiriniz.

3. Aleti devreye alınız.

4. Aleti düzgün bir şekilde iş parçasına doğru itiniz.

Güvenlik kapağı yan kenar ile temas ettiğinde açılır ve kılavuz rayın ucundan çıktığında kapanır.

6.9 Talaş kanalının temizlenmesi 8

DİKKAT Alet şebekeye bağlı olmamalıdır.

1. Koruma başlığının alt tarafında arkada bulunan

cıvatayı sökünüz ve toz emme tertibatının bağlantı parçalarını çıkartınız.

2. Talaş kanalını ve bağlantı parçalarını temizleyiniz.

3. Bağlantı parçalarını tekrar talaş kanalına yerleştiriniz

ve cıvata ile sabitleyiniz.

4. Hareketli parçaların kusursuz çalışma ve sıkışmama,

parçaların kırılıp kırılmama veya hasar görüp görmeme ve alet fonksiyonlarının kısıtlanma durumlarını kontrol ediniz.

6.10 Bir talaş emme sistemi ile kesme

UYARI El tipi daire testere, ortak emme hortumları için tasarlanmış 27 mm çapında bir bağlantı parçası ile donatılmıştır. Toz emme tertibatının hortumu ile testereyi bağlamak için uygun bir adaptör gerekli olabilir. DİKKAT Tozlar sağlık için zararlıdır ve solunum yolu hastalıklarına, deri hastalıklarına ve alerjik reaksiyonlara neden olabilir. İKAZ Bazı tozlar kanser yapıcı olarak kabul edilir. Bunlar mineral tozları, kayın veya meşe ağacı tozarıdır. Özellikle ahşap işlemede ek maddelerle (kromat, ahşap koruyucu malzemeler) bağlantılı çalışıldığında. DİKKAT İlgili uygulama için mümkün olduğunca uygun bir toz emme tertibatı WVC 40‑M (ahşap) veya VCU 40‑M (ahşap ve mineral)) kullanınız. Emme olanağı mevcut değilse ya da mümkün değilse, P2 filtre sınıfından bir solunum koruma maskesi kullanılmalıdır. Ek olarak, toz konsantrasyonunu düşük tutmak için havalandırmanın her zaman iyi yapılmasını sağlayınız. DİKKAT Başka malzemelerin işlenmesi için profesyonel kullanıcı, taleplerini yetkili meslek odasına bildirmelidir.

6.11 Talaş emme olmadan kesme

UYARI Opsiyonel olarak döndürülebilir bir talaş yönlendirme parçası mevcuttur. Talaşların istediğiniz yöne gitmesi için sadece parçayı istediğiniz yöne çeviriniz.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 027 Bakım ve onarım DİKKAT Alet şebekeye bağlı olmamalıdır.

7.1 Aletlerin koruyucu bakımı

Yapışmış kirleri çıkartınız ve aletlerinizin üst yüzeyini arada bir yapılacak çalışmalardan dolayı oluşabilecek korozyona karşı yağlı bir bez ile silerek koruyunuz.

7.2 Aletin koruyucu bakımı

DİKKAT Aletin özellikle tutamak yüzeylerini kuru ve temiz tutunuz ve bu yüzeylerde yağ ve yakıt kalıntıları olmamasına dikkat ediniz. Silikon içerikli bakım malzemesi kullanmayınız. Aletin dış gövde kaplaması darbeye dayanıklı bir plastikten üretilmiştir. Tutamak kısmı esnek plastiktendir. Aleti hiçbir zaman havalandırma delikleri tıkalı iken çalıştırmayınız! Havalandırma deliklerini kuru bir fırça ile dikkatlice temizleyiniz. Yabancı cisimlerin alet içine girmesine engel olunuz. Aletin dış yüzeyini düzenli olarak hafif nemli bir bez ile temizleyiniz. Temizlik için püskürtme aleti, buharlı alet veya su kullanmayınız! Alet elektrik güvenliği bu yüzden tehlikeye maruz kalabilir.

7.3 Koruma tertibatının temizlenmesi

1. Koruma tertibatlarının temizlenmesi için testere

2. Koruma tertibatlarını dikkatlice kuru bir fırça ile

3. Koruma tertibatlarının iç kısımlarında bulunan

tortuları ve talaşları uygun bir alet ile temizleyiniz.

4. Testere bıçağını takınız.

İKAZ Elektrik parçalarındaki onarımlar sadece elektronik uzmanı tarafından yapılabilir. DİKKAT Elektrikli el aletinin bağlantı hattı hasar gördüğünde, bu hat müşteri hizmetleri organizasyonundan elde edebileceğiniz özel bir bağlantı hattı ile değiştirilmelidir. Dışarıda duran bütün alet parçalarının hasar durumlarını ve bütün kullanım elemanlarının kusursuz fonksiyonunu düzenli olarak kontrol ediniz. Parçalar hasarlı ise veya kullanım elemanları kusursuz çalışmıyorsa aleti kullanmayınız. Aleti Hilti Servisi'ne tamir ettiriniz.

7.5 Bakım ve koruma çalışmalarının kontrolü

Bakım ve koruma çalışmalarından sonra tüm koruma tertibatlarının yerinde olup olmadığı ve hatasız çalıştığı kontrol edilmelidir. Pandül koruma kapağının kontrol edilmesi için bunu, kumanda koluna dokunarak tamamen açınız. Kumanda kolunu bıraktıktan sonra pandül koruma kapağı hızlı bir şekilde ve tamamen kapanmalıdır. 8Hataarama Hata Olası sebepler Çözüm Cihaz tam güce sahip değil. Uzatma kablosu çok uzun ve / veya kesitleri yetersiz. Uzatmakablosuizinverilenuzunlukta ve / veya yeterli kesitte kullanılmalıdır. Güç kaynağının gerilimi çok düşük. Cihazı başka bir güç kaynağına takınız. Alet çalışmıyor Şebeke güç kaynağı kesildi. Başka elektronik alet takıp, fonksiyonunu kontrol ediniz. Şebeke kablosu veya fiş arızalı. Elektronik uzmanına kontrol ettiriniz ve gerekirse yeniletiniz. Açma/kapama şalteri bozuk. Elektronik uzmanına kontrol ettiriniz ve gerekirse yeniletiniz. Kömür aşınmış. Elektronik uzmanına kontrol ettiriniz ve gerekirse yeniletiniz. Emiş gücü yok / düşük. Talaş kanalı tıkanmış. Talaş kanalını temizleyiniz.

Printed: 14.05.2014 | Doc-Nr: PUB / 5070536 / 000 / 029İmha Hilti aletleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Tekrar kullanım için ön koşul usulüne uygun malzeme ayrımıdır. Birçok ülkede Hilti eski aletinizi değerlendirmek için geri almaya hazırdır. Hilti müşteri hizmetleri veya satıcınıza sorunuz. Sadece AB ülkeleri için Elektrikli el aletlerini çöpe atmayınız! Avrupayönetmeliğinegöreelektrikli ve elektronik eski aletler ve yürürlükte olan ulusal talimatlara göre kullanılmış elektrikli el aletleri ayrı olarak toplanmalı ve çevreye zarar vermeden yeniden değerlendirilmesi sağlanmalıdır. 10 Aletlerin üretici garantisi Garanti koşullarına ilişkin sorularınız için lütfen yerel HILTI iş ortağınıza başvurunuz. 11 AB Uygunluk açıklaması (Orijinal) İşaret: El tipi daire testere Tip işareti: SCW 70/ WSC 7.25‑S Jenerasyon: 01/02 Yapım yılı: 2011 Bu ürünün aşağıdaki yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda açıklıyoruz: 2004/108/EG, 2006/42/EG, 2011/65/EU, EN 60745‑1, EN 60745‑2‑5, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Jan Doongaji Head of BA Quality and ProcessManagementExecutive Vice PresidentBusiness Area Electric Tools &AccessoriesBusiness Unit PowerTools & Accessories01/2012 01/2012 Teknik dokümantasyon: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
