Μάρκα	Hilti
Μοντέλο	WSC 85
Κατηγορία	Κυκλικό πριόνι
Προβλεπόμενη χρήση	Κοπή ξύλου, υλικών παρόμοιων με ξύλο, πλαστικών, πλακών, γυψοσανίδας και σύνθετων υλικών
Ισχύς εξόδου	1 260 W
Ταχύτητα χωρίς φορτίο	4 500 στρ./λεπτό
Ταχύτητα υπό φορτίο	3 100 στρ./λεπτό
Βάθος κοπής στις 0°	0 – 85 mm
Βάθος κοπής στις 45°	0 – 60 mm
Βάθος κοπής στις 60°	0 – 43 mm
Διάμετρος λεπίδας	207 – 230 mm
Τρύπα λεπίδας	30 mm
Βάρος (σύμφωνα με EPTA 01)	7,8 kg
Κατηγορία προστασίας	II (διπλή μόνωση)
Στάθμη ηχητικής πίεσης	94 dB(A)
Στάθμη ηχητικής ισχύος	105 dB(A)
Δονήσεις (κοπή ξύλου)	≈ 2,3 m/s²
Εξοπλισμός ασφαλείας	Αιωρούμενο προστατευτικό κάλυμμα, διαχωριστικό μαχαίρι, αντικραδασμικό μπλοκάρισμα
Σύνδεση αναρρόφησης	Ναι (προσαρμογέας για σωλήνα ηλεκτρικής σκούπας)
Ανταλλακτικά	Μόνο γνήσια Hilti
Συντήρηση και καθαρισμός	Αποσυνδέστε πριν τον καθαρισμό· καθαρίστε τις σχάρες με μια βούρτσα· χρησιμοποιήστε ένα υγρό πανί χωρίς σιλικόνη

Συχνές ερωτήσεις - WSC 85 HILTI

Πώς να αλλάξετε τη λεπίδα του κυκλικού πριονιού Hilti WSC 85;

Για να αλλάξετε τη λεπίδα, αποσυνδέστε τη συσκευή. Κλειδώστε τον άξονα με το κουμπί. Χαλαρώστε τη βίδα της φλάντζας με ένα κλειδί Άλεν. Ανοίξτε το προστατευτικό κάλυμμα και αφαιρέστε τη λεπίδα. Τοποθετήστε τη νέα λεπίδα σύμφωνα με τη φορά περιστροφής. Σφίξτε τη βίδα και ελέγξτε τη λειτουργία του καλύμματος.

Ποιο είναι το μέγιστο βάθος κοπής του Hilti WSC 85;

Το μέγιστο βάθος κοπής είναι 85 mm στις 0°, 60 mm στις 45° και 43 mm στις 60°.

Πώς να ρυθμίσετε το βάθος κοπής;

Χαλαρώστε το κλείδωμα βάθους κοπής, ρυθμίστε τον μοχλό στην επιθυμητή τιμή στην κλίμακα και στη συνέχεια σφίξτε το κλείδωμα.

Μπορώ να χρησιμοποιήσω το πριόνι για κοπή μετάλλου;

Όχι, το πριόνι είναι σχεδιασμένο για ξύλο, πλαστικά και παρόμοια υλικά. Μην κόβετε μέταλλα.

Πώς να αποφύγετε τον κίνδυνο ανάδρασης;

Κρατήστε το πριόνι σταθερά με δύο χέρια, χρησιμοποιήστε το διαχωριστικό μαχαίρι, μην κόβετε με αμβλεία λεπίδα και υποστηρίξτε σωστά τα μεγάλα τεμάχια.

Τι να κάνω αν το προστατευτικό κάλυμμα δεν κλείνει σωστά;

Μην χρησιμοποιήσετε το πριόνι. Ελέγξτε ότι το κάλυμμα κινείται ελεύθερα και ότι το ελατήριο λειτουργεί. Καθαρίστε τα υπολείμματα πριονιδιού. Εάν το πρόβλημα επιμένει, δώστε τη συσκευή για επισκευή από επαγγελματία.

Τι είδους λεπίδα να χρησιμοποιήσω;

Χρησιμοποιήστε λεπίδες διαμέτρου 207 έως 230 mm με τρύπα 30 mm. Η ταχύτητα περιστροφής της λεπίδας πρέπει να είναι τουλάχιστον 4.500 στρ./λεπτό.

Πώς να καθαρίσετε το πριόνι;

Αποσυνδέστε πάντα τη συσκευή πριν τον καθαρισμό. Χρησιμοποιήστε μια στεγνή βούρτσα για τις σχάρες αερισμού. Καθαρίστε το περίβλημα με ένα ελαφρώς υγρό πανί, χωρίς καθαριστικά με βάση τη σιλικόνη.

Πού μπορώ να βρω ανταλλακτικά;

Τα γνήσια ανταλλακτικά Hilti διατίθενται στα κέντρα Hilti ή στο www.hilti.group.

Ποια είναι η εγγύηση αυτής της συσκευής;

Επικοινωνήστε με τον τοπικό συνεργάτη Hilti για τους όρους εγγύησης. Η συσκευή πρέπει να χρησιμοποιείται σύμφωνα με τις οδηγίες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WSC 85 HILTI

el Μετάφραση οδηγιών χρήσης από το πρωτότυπο 148

1 Στοιχεία για την τεχνική τεκμηρίωση

1.1 Σχετικά με την παρούσα τεκμηρίωση

• Πριν από την πρώτη θέση σε λειτουργία διαβάστε την παρούσα τεκμηρίωση. Αποτελεί προϋπόθεση για ασφαλή εργασία και απρόσκοπτο χειρισμό.
• Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν.
• Φυλάξτε τις οδηγίες χρήσης πάντα στο προϊόν και δίνετε το προϊόν σε άλλα πρόσωπα μόνο μαζί με αυτές τις οδηγίες χρήσης.

1.2 Επεξήγηση συμβόλων

1.2.1 Υποδείξεις προειδοποίησης

Οι υποδείξεις προειδοποίησης προειδοποιούν από κινδύνους κατά την εργασία με το προϊόν. Χρησιμοποιούνται οι ακόλουθες λέξεις επισήμανσης:

KINDYNOΣ

ΚΙΝΔΥΝΟΣ !

Για μια άμεσα επικίνδυνη κατάσταση, που οδηγεί σε σοβαρό ή θανατηφόρο τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ !

Για μια πίθανά επικίνδυνη κατάσταση, που μπορεί να οδηγήσει σε σοβαρό ή θανατηφόρο τραυματισμό.

ΠΡΟΣΟΧΗ

ΠΡΟΣΟΧΗ !

Για μια πιθανόν επικίνδυνη κατάσταση, που ενδέχεται να οδηγήσει σε ελαφρύ τραυματισμό ή υλικές ζημιές.

1.2.2 Σύμβολα στην τεκμηρίωση

Στην παρούσα τεκμηρίωση χρησιμοποιούνται τα ακόλουθα σύμβολα:

Πριν από τη χρήση διαβάστε τις οδηγίες χρήσης

Υποδείξεις χρήσης και άλλες χρήσιμες πληροφορίες

Χειρισμός ανακυκλώσιμων υλικών

Μην πετάτε τα ηλεκτρικά εργαλεία και τις μπαταρίες στον κάδο οικιακών απορριμμάτων

1.2.3 Σύμβολα σε εικόνες

Στις εικόνες χρησιμοποιούνται τα ακόλουθα σύμβολα:

2	Αυτοί οι αριθμοί παραπέμπουν στην εκάστοτε εικόνα στην αρχή αυτών των οδηγιών
3	Η αρίθμηση δείχνει τη σειρά των βημάτων εργασίας στην εικόνα και ενδέχεται να διαφέρει από τα βήματα εργασίας στο κείμενο
11	Οι αριθμοί θέσης χρησιμοποιούνται στην εικόνα Επισκόπηση και παραπέμπουν στους αριθμούς του υπομνήματος στην ενότητα Συνοπτική παρουσίαση προϊόντος
[IMAGE]	Αυτό το σύμβολο έχει σκοπό να επιστήσει ιδιαίτερα την προσοχή σας κατά την εργασία με το προϊόν.

1.3 Σύμβολα ανάλογα με το προϊόν

1.3.1 Σύμβολα

Στο προϊόν μπορεί να χρησιμοποιούνται τα ακόλουθα σύμβολα:

n_0	Ονομαστικός αριθμός στροφών χωρίς φορτίο
~	Εναλλασσόμενο ρεύμα
/min	Στροφή ανά λεπτό
RPM	Στροφή ανά λεπτό
∅	Διάμετρος
[kxw6]	Ασύρματη μεταφορά δεδομένων
	Κατηγορία προστασίας II (διπλής μόνωσης)

1.4 Πληροφορίες προϊόντος

Τα προϊόντα της προσρίζονται για τον επαγγελματία χρήστη και ο χειρισμός, η συντήρηση και η επισκευή τους επιτρέπεται μόνο από εξουσιοδοτημένο, ενημερωμένο προσωπικό. Το προσωπικό αυτό πρέπει να έχει ενημερωθεί ειδικά για τους κινδύνους που ενδέχεται να παρουσιαστούν. Από το προϊόν και τα βοηθητικά του μέσα ενδέχεται να προκληθούν κίνδυνοι, όταν ο χειρισμός τους γίνεται με ακατάλληλο τρόπο από μη εκπαιδευμένο προσωπικό ή όταν δεν χρησιμοποιούνται με κατάλληλο τρόπο.

Η περιγραφή τύπου και ο αριθμός σειράς αναγράφονται στην πινακίδα τύπου.

- Αντιγράψτε τον αριθμό σειράς στον ακόλουθο πίνακα. Θα χρειαστείτε τα στοιχεία προϊόντος για ερωτήματα προς την αντιπροσωπεία μας ή το σέρβις μας.

Στοιχεία προϊόντος

Τύπος: WSC 85
Γενιά: 01
Αρ. σειράς:

1.5 Δήλωση συμμόρφωσης

Δηλώνουμε ως μόνοι υπεύθυνοι, ότι το προϊόν που περιγράφεται εδώ συμφωνεί με τις ισχύουσες οδηγίες και τα ισχύοντα πρότυπα. Ένα αντίγραφοτης δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ:

2.1 Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις εικόνες και τα τεχνικ χαρακτηριστικά τα οποία υπάρχουν σε αυτό το ηλεκτρικό εργαλείο. Η παράβλεψη των ακόλουθων οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις για την ασφάλεια και τις οδηγίες για μελλοντική χρήση.

Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις για την ασφάλεια αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν συνδέοντάς τα στο ηλεκτρικό δίκτυο (με καλώδιο τροφοδοσίας) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο τροφοδοσίας).

Ασφάλεια χώρου εργασίας

Διατηρείτε το χώρο εργασίας σας καθαρό και με καλό φωτισμό. Η αταξία στο χώρο εργασίας και οι μη φωτισμένες περιοχές μπορεί να οδηγήσουν σε ατυχήματα.

Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περιβάλλον επικίνδυνο για εκρήξεις, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Από τα ηλεκτρικά εργαλεία δημιουργούνται σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις.

Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε μακριά τα παιδιά και άλλα πρόσωπα. Εάν σας αποσπάσουν την προσοχή, μπορεί να χάσετε τον έλεγχο του εργαλείου.

Ηλεκτρική ασφάλεια

To φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται σε καμία περίπτωση η μετατροπή του φις. Μη χρησιμοποιείτε αντάπτορες φις μαζί με γειωμένα

HILTI

ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί μετατροπές και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας, όταν το σώμα σας είναι γειωμένο.
  Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή σε υγρασία. Η εισχώρηση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
  Μην χρησιμοποιείτε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να τραβήξετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υψηλές θερμοκρασίες, λάδια, αιχμηρές ακμές ή κινούμενα μέρη. Τα ελαττωματικά ή τα περιστραμμένα καλώδια σύνδεσης αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
  Οταν εργάζεστε με το ηλεκτρικό εργαλείο σε υπαίθριους χώρους, χρησιμοποιείτε μόνο καλώδια προέκτασης (μπαλαντέζες), που είναι κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση ενός καλωδίου προέκτασηςκατάλληλου για χρήση σε υπαίθριους χώρους μειώνειτον κίνδυνο ηλεκτροπληξίας.
  Εάν δεν μπορεί να αποφευχθεί η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιήστε αυτόματο ρελέ. Η χρήση ενός αυτόματου ρελέ μειώνει τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

Να είσαστε πάντα προσεκτικοί, να προσέχετε τί κάνετε και να εργάζεστε με το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία, όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
▶ Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Φορώντας προσωπικό εξοπλισμό προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτοασπίδες, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνεται ο κίνδυνος τραυματισμών.
Αποφεύγετε την ακούσια θέση σε λειτουργία του εργαλείου. Βεβαιωθείτε ότι είναι απενεργοποι- ημένο το ηλεκτρικό εργαλείο, πριν το συνδέσετε στην παροχή ρεύματος και/ή πριν τοποθετήσετε την μπαταρία και πριν το μεταφέρετε. Εάν μεταφέροντας το ηλεκτρικό εργαλείο έχετε το δάκτυλό σας στον διακόπτη ή συνδέσετε το εργαλείο στο ρεύμα ενώ ο διακόπτης είναι στο ΟΝ, μπορεί να προκληθούν ατυχήματα.
Απομακρύνετε τα εργαλεία ρύθμισης ή τα κλειδιά από το ηλεκτρικό εργαλείο, πριν το θέσετε σε λειτουργία. Ένα εργαλείο ή κλειδί που βρίσκεται σε κάποιο περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει τραυματισμούς.
Αποφύγετε τις αφύσικες στάσεις του σώματος. Φροντίστε για την ασφαλή στήριξη του σώματός σας και διατηρείτε πάντα την ισορροπία σας. Έτσι μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.
▶ Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια μακριά από περιστρεφόμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να παγίδευτούν από περιστρεφόμενα εξαρτήματα.
Εάν υπάρχει η δυνατότητα σύνδεσης συστημάτων αναρρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένα και ότι χρησιμοποιούνται σωστά. Η χρήση συστήματος αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους που προέρχονται από τη σκόνη.
Μην εκτιμάτε λάθος την ασφάλεια και μην παραβλέπετε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμη και όταν, μετά από πολλές χρήσεις, έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο. Από απρόσεκτες ενέργειας μπορούν να προκληθούν σοβαροί τραυματισμοί εντός κλάσματος δευτερολέπτου.

Χρήση και αντιμετώπιση του ηλεκτρικού εργαλείου

Μην υπερφορτίζετε το εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην αναφερόμενη περιοχή ισχύος.
Μην χρησιμοποιείτε ποτέ ένα ηλεκτρικό εργαλείο, ο διακόπτης του οποίου είναι χαλασμένος. Ένα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί πλέον σε λειτουργία ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.
Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία πριν διεξάγετε ρυθμίσεις στο εργαλείο, αντικαταστήσετε κάποιο αξεσουάρ ή αποθηκεύσετε το εργαλείο. Αυτό το προληπτικό μέτρο ασφαλείας αποτρέπει την ακούσια εκκίνηση του ηλεκτρικού εργαλείου.
▶ Φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε να χρησιμοποιήσουν το εργαλείο άτομα που δεν είναι εξοικειωμένα με αυτό ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα πρόσωπα.

Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και τα αξεσουάρ. Ελέγχετε, εάν τα κινούμενα μέρη λειτουργούν άψογα και δεν μπλοκάρουν, εάν έχουν σπάσει κάποια εξαρτήματα ή έχουν υποστεί τέτοια ζημιὰ ώστε να επηρεάζεται αρνητικά η λειτουργία του ηλεκτρικού εργαλείου. Δώστε τα χαλασμένα εξαρτήματα για επισκευή πριν χρησιμοποιήσετε ξανά το εργαλείο. Πολλά ατυχήματα οφείλονται σε κακά συντηρημένα ηλεκτρικά εργαλεία.
Διατηρείτε τα εξαρτήματα κοπής αιχμηρά και καθαρά. Τα σχολαστικά συντηρημένα εξαρτήματα κοπής με αιχμηρές ακμές κολλάνε σπανιότερα και καθοδηγούνται με μεγαλύτερη ευκολία.
Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα εργαλεία ρύθμισης κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε ταυτόχρονα υπόψη τις συνθήκες εργασίες και την προς εκτέλεση εργασία. Η χρήση ηλεκτρικών εργαλείων για εργασίες διαφορετικές από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
Διατηρείτε τις λαβές και επιφάνειες συγκράτησης στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες συγκράτησης δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

Σέρβις

Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε κατάλληλο εξειδικευμένο προσωπικό με χρήση μόνο γνήσιων ανταλλακτικών. Με αυτόν τον τρόπο διασφαλίζεται ότι θα διατηρηθεί η ασφάλεια του ηλεκτρικού εργαλείου.

2.2 Υποδείξεις για την ασφάλεια για όλα τα πριόνια

Μέθοδος κοπής

KINDYNOΣ: Μην πλησιάζετε τα χέρια σας στην περιοχή κοπής και στο δίσκο. Συγκρατήστε μ το άλλο χέρι την πρόσθετη λαβή ή το περίβλημα του μοτέρ. Εάν κρατάτε και με τα δύο χέρια το πριόνι, δεν μπορούν να τραυματιστούν από το δίσκο.
Μην βάζετε τα χέρια κάτω από το υπό επεξεργασία αντικείμενο. Ο προφυλακτήρας δεν μπορεί να σας προστατέψει από το δίσκο κάτω από το αντικείμενο.
▶ Προσαρμόστε το βάθος κοπής στο πάχος του αντικειμένου. Κάτω από το αντικείμενο θα πρέπει να προεξέχει λιγότερο από το ύψος ενός δοντιού.
Μην συγκρατείτε το αντικείμενο που θέλετε να κόψετε ποτέ στο χέρι ή στο πόδι σας. Ασφαλίστε το αντικείμενο πάνω σε μια σταθερή υποδοχή. Έχει σημασία να στερεώνετε καλά το αντικείμενο, για να ελαχιστοποιήσετε τον κίνδυνο να έρθει σε επαφή με το σώμα σας, να κολλήσει ο δίσκος ή να χάσετε τον έλεγχο.
▶ Πιάνετε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες συγκράτησης, όταν εκτελείτε εργασίες κατά τις οποίες το εξάρτημα που χρησιμοποιείτε ενδέχεται να έρθει σε επαφή με καλυμμένα ηλεκτρικά καλώδια ή με το δικό του καλώδιο τροφοδοσίας. Η επαφή με καλώδιο που βρίσκεται υπό τάση θέτει υπό τάση και τα μεταλλικά μέρη του ηλεκτρικού εργαλείου και προκαλεί ηλεκτροπληξία.
Για κατά μήκος κοπή χρησιμοποιείτε πάντα έναν αναστολέα ή έναν ίσιο οδηγό ακμών. Έτοι βελτιώνεται η ακρίβεια της κοπής και μειώνεται η πιθανότητα να κολλήσει ο δίσκος.
Χρησιμοποιείτε πάντα δίσκους σωστής διάστασης και με κατάλληλη οπή υποδοχής (π.χ. αστεροειδής ή στρογγυλή). Δίσκοι που δεν ταιριάζουν στα εξαρτήματα τοποθέτησης του πριονιού περιστρέφονται ανομοιόμορφα και προκαλούν απώλεια του ελέγχου.
Μην χρησιμοποιείτε ποτέ βάσεις ή βίδες δίσκων που έχουν υποστεί ζημιά ή λανθασμένες. Οι βάσεις και οι βίδες δίσκων έχουν σχεδιαστεί ειδικά για το πριόνι σας, για βέλτιστες επιδόσεις και ασφάλεια στη λειτουργία.

Ανάδραση (κλώτσημα) - Αιτίες και αντίστοιχες υποδείξεις ασφαλείας

• κλώτσημα είναι η ξαφνική αντίδραση ενός δίσκου που έχει καρφωθεί, κολλήσει ή έχει ευθυγραμμιστεί λάθος, που προκαλεί την ανύψωση του ανεξέλεγκτου πριονιού με αποτέλεσμα να βγει από το αντικείμενο και να κατευθυνθεί προς το χειριστή του εργαλείου.
• όταν ο δίσκος κολλήσει σε ένα διάκενο κοπής που στενεύει, μπλοκάρει και η δύναμη του μοτέρ εκτινάσσει το πριόνι προς την κατεύθυνση του χειριστή.
• εάν ο δίσκος λυγίσει ή ευθυγραμμιστεί λάθος μπορεί να δόντια της πίσω ακμής του δίσκου να καρφωθούν στην επιφάνεια του αντικειμένου, με αποτέλεσμα να βγει ο δίσκος από το διάκενο κοπής και να μετακινηθεί το πριόνι προς το χειριστή.

Το κλώτσημα είναι η συνέπεια λάθος ή λανθασμένης χρήσης του πριονιού. Μπορεί να αποτραπεί με κατάλληλα μέτρα, όπως περιγράφονται στη συνέχεια.

Συγκρατείτε το πριόνι με τα δύο χέρια και φέρτε τους βραχίονές σας σε τέτοια θέση που να μπορείτε να απορροφήσετε τις δυνάμεις αντίθετης ροπής. Να βρίσκεστε πάντα στο πλάι του δίσκου, ποτέ μην φέρνετε το δίσκο στην ίδια ευθεία με το σώμα σας. Σε περίπτωση κλωτσήματος

HILTI

μπορεί να αναπηδήσει προς τα πίσω το δισκοπρίονο, αλλά ο χειριστής μπορεί να έχει τον έλεγχο των δυνάμεων αντίθετης ροπής με κατάλληλα μέτρα προφύλαξης.

Εάν κολλήσει ο δίσκος ή διακόψετε την εργασία, σβήστε το πριόνι και κρατήστε το ακίνητο στο αντικείμενο, μέχρι να σταματήσει ο δίσκος. Μην προσπαθήσετε ποτέ να απομακρύνετε το δίσκο από το αντικείμενο ή να τον τραβήξετε προς τα πίσω, όσο κινείται ο δίσκος, διαφορετικά θα κλωτσήσει. Εντοπίστε και αποκαταστήστε την αιτία για το κόλλημα του δίσκου.
Εάν θέλετε να θέσετε ξανά σε λειτουργία το πριόνι που έχει κολλήσει στο αντικείμενο, κεντράρετε τον δίσκο στο διάκενο και βεβαιωθείτε ότι δεν έχουν καρφωθεί τα δόντια του δίσκου στο αντικείμενο. Εάν ο δίσκος έχει κολλήσει μπορεί να απομακρυνθεί από το αντικείμενο ή να κλωτσήσει εάν θέσετε ξανά σε λειτουργία το πριόνι.
Στηρίξτε τις μεγάλες πλάκες για να μειώσετε τον κίνδυνο να κλωτσήσει το πριόνι επειδή έχει κολλήσει ο δίσκος. Οι μεγάλες πλάκες μπορεί να λυγίσουν από το βάρος τους. Πρέπει να στηρίζετε τις πλάκες και στις δύο πλευρές, και κοντά στο διάκενο κοπής αλλά και στην ακμή.
Μην χρησιμοποιείτε δίσκους που έχουν φθαρεί ή έχουν υποστεί ζημιά. Οι δίσκοι με φθαρμένα ή λάθος ευθυγραμμισμένα δόντια προκαλούν αυξημένη τριβή, κόλλημα του δίσκου και κλώτσημα λόγω του πολύ στενού διάκενου κοπής.
Σφίξτε πριν από την κοπή τους ρυθμιστές βάθους και γωνίας κοπής. Εάν αλλάξετε τις ρυθμίσεις κατά την κοπή, μπορεί να κολλήσει ο δίσκος και να κλωτσήσει το πριόνι.
Να είστε πολύ προσεκτικοί κατά την κοπή σε υπάρχοντες τοίχους ή σε σημεία χωρίς ορατότητα. Ο δίσκος μπορεί να μπλοκάρει σε κρυμμένα αντικείμενα και να κλωτσήσει.

Λειτουργία του κάτω προφυλακτήρα

Ελέγχετε πριν από κάθε χρήση εάν κλείνει σωστά ο κάτω προφυλακτήρας. Μην χρησιμοποιείτε το πριόνι εάν δεν μπορεί να μετακινηθεί ελεύθερα και δεν κλείνει αμέσως ο κάτω προφυλακτήρας. Ποτέ μη σφηνώνετε και μη δένετε τον κάτω προφυλακτήρας έτσι ώστε να παραμένει ανοιχτός.
Εάν πέσει το πριόνι κατά λάθος στο έδαφος, μπορεί να λυγίσει ο προφυλακτήρας. Ανοϊξτε τον προφυλακτήρα με το μοχλό και βεβαιωθείτε ότι κινείται ελεύθερα και δεν ακουμπάει ούτε στο δίσκο ούτε άλλα εξαρτήματα σε όλες τις γωνίες και τα βάθη κοπής.
Ελέγξτε τη λειτουργία του ελατηρίου για τον κάτω προφυλακτήρα. Αναθέστε τη συντήρηση του πριονιού πριν από τη χρήση, εάν δε λειτουργεί απρόσκοπτα ο κάτω προφυλακτήρας και το ελατήριο. Ελαττωματικά εξαρτήματα, κολλώδεις επικαθίσεις ή συγκεντρώσεις ρινισμάτων καθυστερούν την κίνηση του κάτω προφυλακτήρα.
Ανοίγετε με το χέρι τον κάτω προφυλακτήρα μόνο σε ειδικές εργασίες, όπως “κοπή με βύθιση ή υπό γωνία”. Ανοίξτε τον κάτω προφυλακτήρα με το μοχλό αφήνοντάς τον ελεύθερο μόλις εισχωρήσει ο δίσκος στο αντικείμενο. Σε όλες τις υπόλοιπες εργασίες κοπής, ο κάτω προφυλακτήρας πρέπει να λειτουργεί αυτόματα.
Μην ακουμπάτε το πριόνι στον πάγκο εργασίας ή στο δάπεδο, χωρίς να καλύπτει ο κάτω προφυλακτήρας τον δίσκο. Όταν ο δίσκος είναι απροστάτευτος και συνεχίσει να περιστρέφεται μετά την απενεργοποίηση, μετακινεί το πριόνι αντίθετα με τη φορά κοπής και κόβει ότι βρει μπροστά του. Λάβετε υπόψη σας το χρόνο που χρειάζεται να σταματήσει να περιστρέφεται ο δίσκος μετά την απενεργοποίηση του πριονιού.

Λειτουργία του προφυλακτήρα

Ελέγχετε πριν από κάθε χρήση εάν κλείνει σωστά ο προφυλακτήρας. Μην χρησιμοποιείτε το πριόνι εάν δεν μπορεί να μετακινηθεί ελεύθερα και δεν κλείνει αμέσως ο προφυλακτήρας. Μην σφηνώνετε και μην δένετε ποτέ τον προφυλακτήρα, διότι έτσι θα ήταν απροστάτευτος ο δίσκος. Εάν πέσει το πριόνι κατά λάθος στο έδαφος, μπορεί να λυγίσει ο προφυλακτήρας. Βεβαιωθείτε ότι κινείται ελεύθερα ο προφυλακτήρας και δεν ακουμπάει ούτε στο δίσκο ούτε σε άλλα εξαρτήματα σε όλες τις γωνίες και τα βάθη κοπής.
Ελέγξε την κατάσταση και τη λειτουργία του ελατηρίου για τον προφυλακτήρα. Αναθέστε τη συντήρηση του πριονιού πριν από τη χρήση, εάν δε λειτουργεί απρόσκοπτα ο προφυλακτήρας και το ελατήριο. Ελαττωματικά εξαρτήματα, κολλώδεις επικαθίσεις ή συγκεντρώσεις ρινισμάτων καθυστερούν την κίνηση του κάτω προφυλακτήρα.
Ασφαλίστε στη "βυθιζόμενη κοπή" που δεν θα εκτελεστεί υπό ορθή γωνία την πλάκα του πριονιού από πλευρική εκτροπή. Μια πλευρική εκτροπή μπορεί να προκαλέσει σφήνωμα του δίσκου και κατά συνέπεια κλώτσημα.
Μην ακουμπάτε το πριόνι στον πάγκο εργασίας ή στο δάπεδο, χωρίς να καλύπτει ο προφυλακτήρας τον δίσκο. Όταν ο δίσκος είναι απροστάτευτος και συνεχίσει να περιστρέφεται μετά την απενεργοποίηση, μετακινεί το πριόνι αντίθετα με τη φορά κοπής και κόβει ότι βρει μπροστά του. Λάβετε υπόψη σας το χρόνο που χρειάζεται να σταματήσει να περιστρέφεται ο δίσκος μετά την απενεργοποίηση του πριονιού.

Λειτουργία της σφήνας

Χρησιμοποιείτε μόνο τον δίσκο που είναι κατάλληλος για τη σφήνα. Για να έχει αποτέλεσμα η σφήνα, πρέπει το φύλλο του δίσκου να είναι λεπτότερο από τη σφήνα και το πλάτος των δοντιών να είναι μεναλύτερο από το πάχος της σφήνας.
▶ Ρυθμίστε τη σφήνα όπως περιγράφεται στις παρούσες οδηγίες χρήσης. Το λάθος πάχος, η λάθος θέση και ευθυγράμμιση μπορεί να είναι η αιτία ώστε η σφήνα να μην αποτρέπει αποτελεσματικά το κλώτσημα.
Χρησιμοποιείτε πάντα σφήνα, εκτός από τις κοπές με βύθιση. Επανατοποθετήστε τη σφήνα μετά την κοπή με βύθιση. Η σφήνα ενοχλεί στις κοπές με βύθιση και μπορεί να προκαλέσει κλώτσημα.
Για να μπορεί να έχει αποτέλεσμα η σφήνα πρέπει να βρίσκεται μέσα στο διάκενο κοπής. Σε κοντές κοπές, η σφήνα δεν είναι αποτελεσματική στην αποτροπή μιας ανάδρασης.
Μην χρησιμοποιείτε το πριόνι όταν η σφήνα είναι στρεβλωμένη. Ακόμη και το πιο μικρό εμπόδιο μπορεί να επίβραδύνει το κλείσιμο του προφυλακτήρα.

3 Περιγραφή

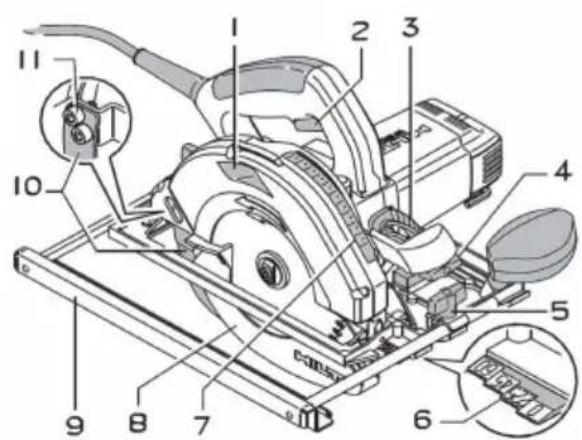

3.1 Συνοπτική παρουσίαση προϊόντος

① Εξαγωγή πριονιδιών
② Διακόπτης on/off
③ Κλίμακα γωνιών κοπής
④ Βίδα σύσφιξης για ρύθμιση γωνίας
⑤ Βίδα σύσφιξης για παράλληλο οδηγό
⑥ Δείκτης οδηγού
⑦ Κλίμακα βάθους κοπής
⑧ Προφυλακτήρας εκκρεμούς
⑨ Παράλληλος οδηγός
⑩ Σφήνα
⑪ Βίδες για στερέωση σφήνας
⑫ Φραγή ενεργοποίησης
⑬ Προσαρμογέας αναρρόφησης
⑭ Βίδα σύσφιξης για παράλληλο οδηγό
⑮ Ασφάλιση του βάθους κοπής
⑯ Πέλμα βάσης
⑰ Κουμπί για ασφάλιση του άξονα
⑱ Σχισμές αερισμού
⑲ Κλειδί άλεν
⑳ Πρόσθετη χειρολαβή
⑳ Μοχλός ρύθμισης για βάθος κοπής

3.2 Κατάλληλη χρήση

Το προϊόν που περιγράφεται είναι ένα καθοδηγούμενο με το χέρι δισκοπρίονο. Προορίζεται για εργασίες κοπής σε ξύλα ή υλικά παρόμοια με ξύλο, πλαστικά, γυψοσανίδες, ινογυψοσανίδες και συνθετικά υλικά, σε βάθος κοπής έως 85 mm (3,35 in).

Το δισκοπρίονο χειρός εφοδιάζεται με ένα αποσπώμενο στόμιο σύνδεσης για προαιρετική ηλεκτρική σκούπα / συσκευή απομάκρυνσης σκόνης, που είναι σχεδιασμένο για τους συνήθεις σωλήνες ηλεκτρικής σκούπας. Για τη σύνδεση του εύκαμπτου σωλήνα ηλεκτρικής σκούπας με το πριόνι, ενδέχεται να είναι απαραίτητος ένας κατάλληλος αντάπτορας.

3.2.1 Πιθανή λανθασμένη χρήση

Δεν επιτρέπεται να χρησιμοποιούνται δίσκοι, που δεν ανταποκρίνονται στα τεχνικά χαρακτηριστικά, δίσκοι κοπής και λείανσης καθώς και δίσκοι από χάλυβα ταχείας κοπής ειδικού κράματος (HSS). Δεν επιτρέπεται η κοπή μετάλλων.

3.3 'Εκταση παράδοσης

Δισκοπρίονο, οδηγίες χρήσης.

Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Center ή στη διεύθυνση: www.hilti.group

4 Τεχνικά χαρακτηριοτικά

4.1 Τεχνικά χαρακτηριστικά

Για την ονομαστική τάση, το ονομαστικό ρεύμα, τη συχνότητα και την ονομαστική κατανάλωση ανατρέξτε στην πινακίδα τύπου για τη χώρα σας.

Σε περίπτωση λειτουργίας σε γεννήτρια ή μετασχηματιστή, πρέπει η ισχύς να είναι τουλάχιστον διπλάσια από την αναφερόμενη στην πινακίδα τύπου της συσκευής ονομαστική κατανάλωση. Η τάση λειτουργίας του μετασχηματιστή ή της γεννήτριας πρέπει να βρίσκεται ανά πάσα στιγμή εντός του +5 % και -15 % της ονομαστικής τάσης του εργαλείου.

	WSC 85
Ισχύς	1.260 W
Αριθμός στροφών χωρίς φορτίο	4.500/min
Αριθμός στροφών με φορτίο	3.100/min
Ταχύτητα κοπής χωρίς φορτίο	54 m/s
Ταχύτητα κοπής σε λειτουργία υπό φορτίο	37,3 m/s
Βάθος κοπής στις 0°	0 mm ... 85 mm
Βάθος κοπής στις 45°	0 mm ... 60 mm
Βάθος κοπής στις 60°	0 mm ... 43 mm
Διάμετρος δίσκου	207 mm ... 230 mm
Οπή υποδοχής δίσκου	30 mm
Πάχος σφήνας (στάνταρ)	2 mm
Βάρος σύμφωνα με EPTA-Procedure 01	7,8 kg
Κατηγορία προστασίας	II

4.2 Πληροφορίες θορύβου και τιμές κραδασμών κατά EN 62841

Οι αναφερόμενες στις παρούσες οδηγίες τιμές ηχητικής πίεσης και κραδασμών έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιμοποιηθούν για τη σύγκριση μεταξύ ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλες για πρόχειρη εκτίμηση των εκθέσεων.

Τα αναφερόμενα στοιχεία αντιπροσωπεύουν τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Εάν ωστόσο το ηλεκτρικό εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά εξαρτήματα ή με ελλιπή συντήρηση, ενδέχεται να διαφέρουν τα στοιχεία. Το γεγονός αυτό μπορεί να αυξήσει σημαντικά τις εκθέσεις σε όλη τη διάρκεια του χρόνου εργασίας.

Για μια ακριβής εκτίμηση της έκθεσης θα πρέπει να συνυπολογίζονται και οι χρόνοι, στους οποίους είναι απενεργοποιημένο το εργαλείο ή λειτουργεί μεν, αλλά δεν χρησιμοποιείται πραγματικά. Το γεγονός αυτό μπορεί να μειώσει σημαντικά τις εκθέσεις σε όλη τη διάρκεια του χρόνου εργασίας.

Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χρήστη από την επίδραση του θορύβου και/ή των κραδασμών, όπως για παράδειγμα: Συντήρηση ηλεκτρικού εργαλείου και εξαρτημάτων, διατήρηση χεριών σε κανονική θερμοκρασία, οργάνωση των σταδίων εργασίας.

Πληροφορίες θορύβου

	WSC 85
Επίπεδο ηχητικής πίεσηςρλ	94 dB(A)
Ανακρίβεια επιπέδου ηχητικής πίεσηςρλ(K	3 dB(A)
Στάθμη θορύβου (λ)	105 dB(A)
Ανακρίβεια στάθμης θορύβου w/K	3 dB(A)

Πληροφορίες δόνησης

	WSC 85
Τριαξονική τιμή δόνησης κατά την κοπή ξύλου (a	≈ 2,3 m/s ^2
Ανακρίβεια (K)	0,5 m/s ^2

5 Προετοιμασία εργασίας

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού! Ακούσια εκκίνηση του προϊόντος.

- Αποσυνδέστε το φις τροφοδοσίας, πριν πραγματοποιήσετε ρυθμίσεις στο εργαλείο ή αντικαταστήσετε αξεσουάρ.

Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν.

5.1 Τοποθέτηση δίσκου 3

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς! Ακατάλληλα ή λάθος τοποθετημένοι δίσκοι κοπής ενδέχεται να προκαλέσουν ζημιά στο πριόνι.

Χρησιμοποιείτε μόνο δίσκους, που είναι κατάλληλοι για αυτό το πριόνι. Προσέξτε το βέλος φοράς περιστροφής πάνω στο δίσκο.
Χρησιμοποιείτε μόνο δίσκους, των οποίων ο επιτρεπόμενος αριθμός στροφών είναι τουλάχιστον τόσο υψηλός, όσο ο μέγιστος αριθμός στροφών που αναφέρεται στο προϊόν.

1. Αποθέστε το εργαλείο στην αυλακωτή βάση.
2. Κρατήστε με το ένα χέρι πατημένο το κουμπί με την ασφάλιση άξονα για να ακινητοποιήσετε τον άξονα του πριονιού.
3. Τοποθετήστε τη φλάντζα σύσφιξης στον άξονα.
4. Σφίξτε τη βίδα.
5. Ελέγξτε τη σωστή εφαρμογή της πατούρας σύσφιξης.

Το πάχος της σφήνας πρέπει να είναι μικρότερο από το πλάτος κοπής του δίσκου και τουλάχιστον ίσο, με το πάχος του φύλλου του δίσκου. Η απόσταση Α πρέπει να ανέρχεται σε λιγότερα από 5 mm (0,2 in).

5.2 Ρύθμιση βάθους κοπής 4

Για μια καθαρή ακμή κοπής θα πρέπει το βάθος κοπής να αντιστοιχεί στο πάχος του υλικού συν 2 mr

1. Λασκάρετε τον μηχανισμό ασφάλισης.
2. Ρυθμίστε το βάθος κοπής με τον μοχλό για το βάθος κοπής.

To βάθος κοπής εμφανίζεται στην κλίμακα βάθους κοπής.

1. Στερεώστε τον μηχανισμό ασφάλισης.

5.3 Ρύθμιση γωνίας κοπής

1. Λασκάρετε τη βίδα σύσφιξης της ρύθμισης γωνίας κοπής.
2. Μετακινήστε το πέλμα βάσης την επιθυμητή γωνία κοπής.

Η γωνία κοπής εμφανίζεται στην κλίμακα γωνιών κοπής.

1. Σφίξτε ξανά τη βίδα σύσφιξης.

5.4 Ρύθμιση πλάτους κοπής 6

1. Λασκάρετε τη βίδα σύσφιξης.
2. Σπρώξτε τον οδηγό του παράλληλου οδηγού κάτω από τη βίδα σύσφιξης.
3. Ρυθμίστε το επιθυμητό πλάτος κοπής.
4. Σφίξτε τη βίδα σύσφιξης.

6 Εργασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κινδυνος από καλώδια που έχουν υποστεί ζημιά! Εάν κατά την εργασία υποστεί ζημιά το καλώδιο τροφοδοσίας ή η μπαλαντέζα, αποσυνδέστε αμέσως το εργαλείο και το καλώδιο από το ηλεκτρικό δίκτυο. Μην ακουμπάτε το ελαττωματικό σημείο!

Ελέγχετε τακτικά όλα τα καλώδια σύνδεσης. Αντικαταστήστε τις ελαττωματικές μπαλαντέζες. Αναθέστε σε αναγνωρισμένο ειδικό την αντικατάσταση των καλωδίων τροφοδοσίας που έχουν υποστεί ζημιά.

Κατά κανόνα προτείνεται η χρήση ενός αυτόματου (RCD) με μέγιστο ρεύμα ενεργοποίησης 30 mA.

6.1 Ενεργοποίηση συσκευής

ΠΡΟΣΟΧΗ

Κινδυνος ζημιάς κατά την κοπή πλαστικών! Από υπερθέρμανση του δίσκου, μπορείτε να παραμορφωθεί ή να λιώσει το πλαστικό.

▶ Κάντε κατά την εργασία επανειλημμένα σύντομα διαλείμματα για να κρυώνει ο δίσκος.

1. Πατήστε τη φραγή εκκίνησης.
2. Πατήστε το διακόπτη on/off.

6.2 Κοπή με οδηγό

1. Ασφαλίστε το προς επεξεργασία αντικείμενο από μετατόπιση.
2. Φροντίστε ώστε ο δίσκος να μην περιστρέφεται ελεύθερα κάτω από το αντικείμενο.
3. Εφαρμόστε το προϊόν με την μπροστινή ακμή του πέλματος βάσης στο προς επεξεργασία αντικείμενο.
4. Ενεργοποιήστε το δισκοπρίονο.
5. Καθοδηγήστε το δισκοπρίονο με κατάλληλη ταχύτητα κατά μήκος του οδηγού στο αντικείμενο.

6.3 Κοπή με λειτουργία βύθισης

Μια κοπή με βύθιση επιτρέπει την κοπή του αντικειμένου βυθίζοντας τον δίσκο σε οποιοδήποτε σημείο. Η λειτουργία βύθισης μπορεί να χρησιμοποιηθεί σε όλες τις ρυθμίσεις γωνίας κοπής.

Για μείωση του κινδύνου ανάδρασης, τοποθετήστε έναν αναστολέα πίσω από το πέλμα βάσης στο αντικείμενο.

1. Ρυθμίστε το βάθος κοπής στο 0.
2. Τοποθετήστε το δισκοπρίονο ξαπλωτό πάνω στο αντικείμενο.
3. Φέρτε το πίσω σημάδι στο πέλμα βάσης και τον οδηγό στο ίδιο ύψος.
4. Λασκάρετε τον μηχανισμό ασφάλισης του βάθους κοπής.
5. Πιέστε το εργαλείο με το ένα χέρι κόντρα στο αντικείμενο και κόντρα στον αναστολέα.
6. Ενεργοποιήστε το δισκοπρίονο.
   Ο δίσκος κατεβαίνει.
7. Σφίξτε τον μηχανισμό ασφάλισης του βάθους κοπής ξανά καλά, μόλις επιτευχθεί το επιθυμητό βάθος κοπής.
8. Εκτελέστε την κοπή.

6.4 Απενεργοποίηση εργαλείου

1. Αφήστε ελεύθερο το διακόπτη on/off.
2. Περιμένετε μὲχρι να σταματήσει ο δίσκος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος από ηλεκτροπληξία! Η φροντίδα και η συντήρηση με συνδεδεμένο το φις τροφοδοσίας ενδέχεται να προκαλέσει σοβαρούς τραυματισμούς και εγκαύματα.

▶ Πριν από κάθε εργασία φροντίδας και συντήρησης αποσυνδέετε πάντα το φις τροφοδοσίας!

Φροντίδα

• Απομακρύνετε προσεκτικά τους ρύπους που έχουν επικαθήσει.
• Καθαρίστε τις σχισμές αερισμού προσεκτικά με μια στεγνή βούρτσα.
• Καθαρίζετε το περίβλημα μόνο με ένα ελαφρώς βρεγμένο πανί. Μην χρησιμοποιείτε υλικά φροντίδας με περιεκτικότητα σε σιλικόνη, διότι ενδέχεται να προσβάλλουν τα πλαστικά μέρη.

Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος από ηλεκτροπληξία! Οι ακατάλληλες επισκευές σε ηλεκτρικά εξαρτήματα ενδέχεται να προκαλέσουν σοβαρούς τραυματισμούς και εγκαύματα.

Επισκευές σε ηλεκτρικά μέρη επιτρέπεται να διενεργούνται μόνο από εξειδικευμένο ηλεκτρολόγο.

• Ελέγχετε τακτικά όλα ταορατά μέρη για τυχόν ζημιές και τα στοιχεία χειρισμού ως προς την απρόσκοπτη λειτουργία.
• Σε περίπτωση ζημιών ή/και δυσλειτουργιών, μην χρησιμοποιείται το προϊόν. Αναθέστε αμέσως την επισκευή στο σέρβις της Hilti.
• Μετά από εργασίες φροντίδας και συντήρησης, τοποθετήστε όλα τα συστήματα προστασίας και ελέγξτε τη λειτουργία τους.

Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group.

7.1

Αφαίρεση δίσκού

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού! Το εξάρτημα μπορεί καίει ή/και να είναι αιχμηρό.

▶ Φοράτε προστατευτικά γάντια κατά την αντικατάσταση του εξαρτήματος.
▶ Mην ακουμπάτε ποτέ το καυτό εξάρτημα σε εύφλεκτες επιφάνειες.

1. Αποθέστε το εργαλείο στην αυλακωτή βάση.
2. Κρατήστε με το ένα χέρι πατημένο το κουμπί με την ασφάλιση άξονα για να ακινητοποιήσετε τον άξονα του πριονιού.
3. Ξεβιδώστε τη βίδα της πατούρας κάτω από το καπάκι του μοτέρ με ένα κλειδί άλεν.
4. Ρυθμίστε με τον μοχλό ρύθμισης το βάθος κοπής στο 0.
5. Ξεβιδώστε αριστερόστροφα τη βίδα με το κλειδί άλεν.
6. Αφαιρέστε την πατούρα σύσφιξης.
7. Ανοίξτε τον προφυλακτήρα του εκκρεμούς και συγκρατήστε τον.
8. Αφαιρέστε τον δίσκο.

7.2 Καθαρισμός του συστήματος προστασίας

1. Αφαιρέστε τον δίσκο.
2. Καθαρίζετε τα συστήματα προστασίας προσεκτικά με μια στεγνή βούρτσα.
3. Απομακρύνετε επικαθίσεις και υπολείμματα από το εσωτερικό των συστημάτων προστασίας με κατάλληλο εργαλείο.
4. Τοποθετήστε ξανά τον δίσκο κοπής.

7.3 Έλεγχος προφυλακτήρα εκκρεμούς

▶ Ανοίξτε τελείως τον προφυλακτήρα του εκκρεμούς με τον μοχλό χειρισμού.

Αφού αφήσετε τον μοχλό χειρισμού, πρέπει ο προφυλακτήρας εκκρεμούς να κλείνει γρήγορα και τελείως.

8 Μεταφορά και αποθήκευση

Μεταφορά

▶ Μην μεταφέρετε αυτό το προϊόν με το εξάρτημα τοποθετημένο.
▶ Φροντίστε για καλή συγκράτηση κατά τη μεταφορά.
Ελέγχετε μετά από κάθε μεταφορά όλα τα ορατά μέρη για τυχόν ζημιά και την απρόσκοπτη λειτουργία όλων των χειριστηρίων.

Αποθήκευση

▶ Αποθηκεύετε αυτό το προϊόν πάντα με αποσυνδεδεμένο το καλώδιο τροφοδοσίας.
Αποθηκεύετε αυτό το προϊόν σε στεγνό χώρο και σε σημείο στο οποίο δεν έχουν πρόσβαση παιδιά και αναρμόδια άτομα.
Ελέγχετε μετά από παρατεταμένη αποθήκευση όλα τα ορατά μέρη για τυχόν ζημιά και την απρόσκοπτη λειτουργία όλων των χειριστηρίων.

9 Βοήθεια για προβλήματα

Σε βλάβες που δεν αναφέρονται σε αυτόν τον πίνακα ή δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε στο σέρβις της Hilti.

9.1 Πίνακας βλαβών

Βλάβη Πιθανή αιτία Λύση
Το εργαλείο δεν έχει την πλήρη ισχύ.	Η μπαλαντέζα έχει πολύ μεγάλο μήκος και / ή πολύ μικρή διατομή.	Χρησιμοποιήστε μια μπαλαντέζα με επιτρεπόμενο μήκος και / ή με επαρκή διατομή.
	Παροχή με πολύ χαμηλή τάση.	Ελέγξτε τα στοιχεία ισχύος στην πινακίδα τύπου.
Το εργαλείο δεν λειτουργεί.	Παροχή με πολύ χαμηλή τάση.	Συνδέστε μια άλλη ηλεκτρική συσκευή και ελέγξτε τη λειτου γία.
	Ελαττωματικό καλώδιο τροφοδοσίας ή φις.	Αναθέστε σε έναν ηλεκτρολόγο τον έλεγχο του εργαλείου.
	Διακόπτης οη/off χαλασμένος.	Αναθέστε σε έναν ηλεκτρολόγο τον έλεγχο του εργαλείου.
	Καρβουνάκια φθαρμένα.	Αναθέστε σε έναν ηλεκτρολόγο τον έλεγχο του εργαλείου και ενδεχομένως την αντικατάσταση των ψηκτρών.
Καθόλου ή μειωμένη ισχύς αναρρόφησης	Κανάλι ρινισμάτων βουλωμένο.	Καθαρίστε το κανάλι πριονιδιών.

10 Διάθεση στα απορρίμματα

Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.

Μην πετάτε τα ηλεκτρικά εργαλεία, της ηλεκτρονικές συσκευές και τις επαναφορτιζόμενες μπαταρίες στον κάδο οικιακών απορριμμάτων!

11 RoHS (οδηγία για τον περιορισμό της χρήσης επικίνδυνων ουσιών)

Στον ακόλουθο σύνδεσμο θα βρείτε τον πίνακα επικίνδυνων ουσιών: qr.hilti.com/r933. Στο τέλος αυτής της τεκμηρίωσης θα βρείτε ως κωδικό QR έναν σύνδεσμο για τον πίνακα RoHS.

12 Εγγύηση κατασκευαστή

Για ερωτήσεις σχετικά με τους όρους εγγύησης απευθυνθείτε στον τοπικό συνεργάτη της Hilti.

1.1kg
