WSC 85 - Бұранда HILTI - Тегін пайдаланушы нұсқаулығы

Бренд	Hilti
Модель	WSC 85
Санат	Дөңгелек ара
Қолдану мақсаты	Ағаш, ағаш тәрізді материалдар, пластиктер, панельдер, гипсокартон және композиттік материалдарды кесу
Шығыс қуаты	1 260 Вт
Бос жүріс жылдамдығы	4 500 айн/мин
Жүктеме астындағы жылдамдық	3 100 айн/мин
0° кезіндегі кесу тереңдігі	0 – 85 мм
45° кезіндегі кесу тереңдігі	0 – 60 мм
60° кезіндегі кесу тереңдігі	0 – 43 мм
Пышақ диаметрі	207 – 230 мм
Пышақ тесігі	30 мм
Салмақ (EPTA 01 бойынша)	7,8 кг
Қорғаныс класы	II (қос оқшаулау)
Дыбыс қысымы деңгейі	94 дБ(А)
Дыбыс қуаты деңгейі	105 дБ(А)
Діріл (ағаш кесу)	≈ 2,3 м/с²
Қауіпсіздік жабдықтары	Тербелмелі қорғаныс қақпағы, бөлгіш пышақ, іске қосуға қарсы блоктау
Сорғыш қосқышы	Иә (сорғыш түтігіне арналған адаптер)
Қосалқы бөлшектер	Тек Hilti түпнұсқасы
Күту және тазалау	Тазалау алдында ажыратыңыз; желдету саңылауларын щеткамен тазалаңыз; силиконсыз дымқыл шүберекті пайдаланыңыз

Жиі қойылатын сұрақтар - WSC 85 HILTI

Hilti WSC 85 дөңгелек арасының пышағын қалай ауыстыруға болады?

Пышақты ауыстыру үшін құрылғыны ажыратыңыз. Түймешікпен білікті бекітіңіз. Аллен кілтімен фланец бұрандасын босатыңыз. Қорғаныс қақпағын ашып, пышақты алыңыз. Айналу бағытын сақтай отырып, жаңа пышақты орнатыңыз. Бұранданы қатайтып, қақпақтың жұмысын тексеріңіз.

Hilti WSC 85-тің максималды кесу тереңдігі қандай?

Максималды кесу тереңдігі 0° кезінде 85 мм, 45° кезінде 60 мм және 60° кезінде 43 мм.

Кесу тереңдігін қалай реттеуге болады?

Кесу тереңдігінің бекітпесін босатыңыз, рычагты шкаладағы қажетті мәнге келтіріңіз, содан кейін бекітпені қатайтыңыз.

Мен араны металды кесу үшін пайдалана аламын ба?

Жоқ, ара ағаш, пластиктер және ұқсас материалдарды кесуге арналған. Металдарды кеспеңіз.

Кері соғу қаупін қалай болдырмауға болады?

Араны екі қолыңызбен мықтап ұстаңыз, бөлгіш пышақты пайдаланыңыз, өткір емес пышақпен кеспеңіз және үлкен бөлшектерді дұрыс тіреңіз.

Қорғаныс қақпағы дұрыс жабылмаса не істеу керек?

Араны пайдаланбаңыз. Қақпақтың еркін қозғалатынын және серіппенің жұмыс істейтінін тексеріңіз. Үгінді шөгінділерін тазалаңыз. Егер мәселе шешілмесе, құрылғыны маманға тексертіңіз.

Қандай пышақ түрін қолдану керек?

Диаметрі 207-ден 230 мм-ге дейін, тесігі 30 мм пышақтарды пайдаланыңыз. Пышақтың айналу жылдамдығы кемінде 4 500 айн/мин болуы керек.

Араны қалай тазалау керек?

Тазалау алдында әрқашан құрылғыны ажыратыңыз. Желдету саңылаулары үшін құрғақ щетканы қолданыңыз. Корпусты силикон негізіндегі тазартқыштарсыз сәл дымқыл шүберекпен тазалаңыз.

Қосалқы бөлшектерді қайдан табуға болады?

Hilti түпнұсқа қосалқы бөлшектері Hilti орталықтарында немесе www.hilti.group сайтында қолжетімді.

Бұл құрылғының кепілдігі қандай?

Кепілдік шарттары үшін жергілікті Hilti серіктесіне хабарласыңыз. Құрылғы нұсқаулыққа сәйкес пайдаланылуы керек.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ WSC 85 HILTI

1 Кужаттама бойынша деректер

1.1 Бул күжаттама туралы

EAC

Импорттауыш және әндірушінің әкілетті үйымы

• (RU) Ресей Федерациясы "Хилти Дистрибьюшн ЛТД" АК, 141402, Мэскеу облысы, Химки к., Ленинградская көш., гим. 25
• (BY) Беларусь Республикасы 222750, Минск облысы, Дзержинский ауданы, Р-1, 18-ші км, 2 (Слободка ауылының жанында), 1-34 белімі
• (KZ) Казакстан Республикасы Казакстан Республикасы, индекс 050011, Алматы к., Пугачев көш., 4-үй
• (KG) Кырғыз Республикасы "Т AND Т" ЖШК, 720021, Кырғызстан, Бішкек к., Ибраимов көш., 29 А үйі
• (АМ) Армения Республикасы Эйч-Кон ЖШК, Армения Республикасы, Ереван к., Бабаян көш., 10/1 үйі

Өндірілген елі: жабдықтағы белгілеу тактайшасын караңыз.

Өндірілген күні: жабдықтағы белгілеу тактайшасын қараңыз.

Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru

Сактау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.

Өнімнің қызмет ету мерзімі 5 жыл.

• Іске қосу алдында осы құжаттаманы оқып шығыңыз. Бүл қауіпсіз жұмыс пен ақаусыз басқару үшін алғышарт болып табылады.
- Осы кужаттамадағы және әнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.
- Пайдалану бойынша нускаулыкты өрдайым өнімде сақтаңыз және оны басқа түлғаларға тек осы нускаулықпен бірге тапсырыңыз.

1.2 Шартты белгілердің анықтамасы

1.2.1 Ескерту

Ескертулер өнімді қолдану барысындағы қауінтер туралы ескертеді. Төмендегі сигналдық, сөздер пайдаланылады:

ΚΑΥΙΠΤΙ

ΚΑΥΙΠΤΙ !

▶ Ауыр жаракаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

ECKEPTY

ECKEPTY !

Ауыр жаракаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ыктимал қауіпті жағдайдың жалпы белгіленуі.

АБАЙЛАНЫЗ

АБАЙЛАНЫЗ !

Жеңіл жаракаттарға немесе аспаптың зақымдалуына әкелуі мүмкін ыктимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Кужаттамадағы белгілер

Бул кужаттамада төмендегі белгілер пайдаланылады:

	Аспапты пайдалану бойынша нүсқаулар және басқа пайдалы акпарат
[НЗВА]	Қайта пайдалануға болатын материалдармен жұмыс істеу
[ҮҮҮТ]	Электр аспаптарды және аккумуляторларды түрмыстық қоқысқа тастамаңыз

1.2.3 Суреттердегі белгілер

Суреттерде төмендегі белгілер қолданылады:

2	Бүл сандар осы нұсқаулықтың басындағы әр суретке сәйкес келеді
3	Нөмірлеу суреттегі жұмыс қадамдарының реттілігін білдіреді және мәтіндегі жұмыс қадамдарынан өзгешеленуі мұмкін
11	Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді
	Аталмыш белгілер өнімді қолдану барысында айрықша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Таңбалар

Өнімде төмендегі белгілер пайдаланылуы мүмкін:

n_0	Жуктемесіз номиналды айналу жилігі
	Айнымалы ток
/min	Айналым/минут
RPM	Айналым/минут
	Диаметр
	Кұрылғы iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды.
	II қорғау класы (қос изоляция)

1.4 Өнім туралы акпарат

HISTI өнімдері кәсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті.

Түр сипаттамасы мен сериялық нөмір фирмалық тактайшада берілген.

Сериялық нөмірді төмендегі кестеге көшіріп қойыңыз. Өнім туралы мәліметтерді өкілдігімізге немесе қызмет көрсету бөлімімізге сурау беру арқылы алуға болады.

Өнім туралы мәліметтер

Түрі: WSC 85
Буын: 01
Сериялық нөмір:

1.5 Сәйкестілік декларациясы

Біз осы нүсқаулықта сипатталған өнімнің қолданыстағы директивалар мен нормативтерге сәйкес келетінін толық жауапкершілікпен жариялаймыз. Сәйкестілік декларациясының суреті осы кужаттаманың соңында орналасқан.

Техникалық күжаттама мына жерде сақталған:

2 Kayıncıздık

2.1 Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар

⚠️ ЕСКЕРТУ Бул электр құралына арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттердіжәне техникалықдеректердіоқып шығыңыз. Төменде берілген нұсқауларды орындамау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр жаракаттарды тудыруы мүмкін.

Қауіпсіздік техникасы бойынша барлық нұсқауларды және нұсқауларды келесі пайдаланушы ушін сақтаңыз.

Қауіпсіздікнұсқауларындақолданылатын«электрқұралы»термині электр желісінен (желілік кабельмен) және аккумулятордан (желілік кабельсіз) жұмыс істейтін электр құралын білдіреді.

Жумыс орны

Жұмыс орнындағы тазалықты және төртіпті қадағалаңыз. Жұмыс орнындағы ретсіздік және нашар жарық сәтсіз жағдайларға әкелуі мүмкін.
Жанғыш сұйықтықтар, газдар немесе шаң бар жарылыс қаупі бар аймақта электр құралын қолданбаңыз. Жұмыс кезінде электр құралдары ұшқындар шығады және ұшқындар шанды немесе буларды түтандыруы мүмкін.
Балалардың және бөгде адамдардың жұмыс істеп түрган электр құралына жақындауына руксат етпеніз. Жұмыска көңіл бөлмегенде, электр құралын бақылау жоғалуы мүмкін.

Электр қауіпсіздігі

Электр құралдың байланыс ашасы электр желісінің розеткасына сай болуы керек. Айырдың конструкциясын өзгертпеңіз. Қорғауыш жерге қосуы бар электр құралдарымен бірге өтпелі айырларды қолданбаңыз. Түпнұсқа айырлар және оларға сай розеткалар электр тогының соғу қаупін азайтады.
Жерге қосылған беттерге, мысалы, құбырларға, жылыту құралдарына, пештерге (плиталарға) және тоңазытқыштарға тікелей тиюді болдырмаңыз. Жерге қосылған заттарға тигенде электр тогының соғуының үлкен қаупі туындайды.
Электр куралдарды жанбырдан немесе влғал әсерінен сақтаңыз. Электр куралға су тиюі нәтижесінде электр тогының соғу қаупі артады.
- Байланыс сымын баска мақсатта қолданбаңыз, мысалы, электр құралды тасымалдау, оны іліп қою немесе электр желісінің розеткасынан айырды шығару үшін. Байланыс сымын жылу, май, өткір жиектер немесе жылжымалы бөліктерден алшақ ұстаңыз. Байланыс сымының зақымдалуы немесе қабаттасуы нәтижесінде электр тогының соғу қаупі артады.
▶ Егер жұмыстар ашық ауада орындалса, тек бөлмелерден тыс қолдануға рүқсат етілген ұзартқыш сымдарды пайдаланыңыз. Бөлмелерден тыс қолдануға жарамды ұзартқыш сымды пайдалану электр тогының соғу қаупін азайтады.
▶ Егер электр құралмен ылғалдылық жағдайларында жұмыс істеуді болдырмау мұмкін емес болса, шығып кететін токтан қорғау автоматын қолданыңыз. Шығып кететін токтан қорғау автоматын қолдану электр тогының соғу қаупін азайтады.

Адамдардың қауіпсіздігі

• ￥қыпты болыңыз, әрекеттеріңізге көңіл бөліңіз және электр құралымен жұмыс істеуге дұрыс қараңыз. Шаршаған кезде немесе есірткі, алкоголь не дәрі қабылдаған соң электр құралын қолданбаңыз. Электр құралын қолданған кездегі зейінсіздік ауыр жақақаттарға апарып соғуы мүмкін.
  Жеке қорғану құралдарын пайдаланыңыз және әрқашан міндетті түрде қорғауыш көзілдірікті киңіз. Электр құралының түріне және пайдалану жағдайларына байланысты жеке қорғану құралдарын, мысалы, шаңнан қорғайтын респираторды, сырғымайтын аяқ киімді,қорғауышшлемді, естуді қорғау құралдарын қолдану жаракаттану қаупін азайтады.
  Электр құралының кездейсоқ қосылуын болдырмаңыз. Электр құатына қосу және/немесе аккумуляторды қою, көтеру немесе тасымалдау алдында электр құралы өшірілгеніне көз жеткізіңіз. Электр құралын тасымалдағанда саусақтар сөндіргіште болатын немесе қосылған электр құралы желіге қосылатын жағдайлар сәтсіз жағдайларға әкелуі мүмкін.
  Электр құралын қосу алдында реттеуші құрылғыларды және гайка кілтін алыңыз. Электр құралының айналатын бөлігіндегі аспап немесе кілт жаракаттарға әекелуі мүмкін.
  Жумыс кезінде ыңғайсыз қалыптарға түрмауға тырысыңыз. Унемі тұрақты күйді және тепе- тендікті сақтаңыз. Бүл күтпеген жағдайларда электр құралын жақсырақ басқаруға мүмкіндік berеді.

• Арнайы киімді киіңіз. Өте бос киімді немесе әшекейлерді кимеңіз. Шашты, киімді және қолғапты электр құралының айналатын түйіNDERінен сақтаңыз. Бос киім, әшекейлер және ұзын шаш оларға ілінуі мүмкін.
  ▶ Егер шанды жинау және кетіруге арналған құрылғыларды қосу қарастырылған болса, олар қосылғанына және мақсаты бойынша қолданылып жатқанына көз жеткізіңіз. Шанды кетіру модулін пайдалану шаңның зиянды әсерін азайтады.

• Өз мойныңызға қате қауіпсіздік сезімін алмаңыз және электр құралына арналған қауіпсіздік ережелерін бүзбаңыз, тіпті электр құралын жиі қолданатын тәжірибелі пайдаланушы болсаңыз. Мұқиятсыз қолдану бірнеше секундта ауыр жаракаттануға апарып соғуы мүмкін.

Электр куралын колдану және оған қызмет көрсету

• Аспапка шамадан тыс жуктеме түсуін болдырмаңыз. Наç осы жұмыска арналған электр құралын қолданыңыз. Бүл ережені сақтау көрсетілген қуат диапазонында жоғарырақ жұмыс сапасын және қауіпсіздігін қамтамасыз етеді.
  Сөндіргіші бузылған электр құралын қолданбаңыз. Қосу немесе өшіру қиын электр құралы қауіпті және оны жәндеу керек.
  Электр құралын реттеуге, саймандарды ауыстыруға кірісу алдында немесе жұмыстағы үзіліс алдында розеткадан ашаны және/немесе электр құралынан алмалы-салмалы аккумуляторды шығарыңыз. Бүл сақтық шарасы электр құралының кездейсок қосылуын болдырмайды.
• Колданылмайтын электр құралдарын балалар жетпейтін жерде сақтаңыз. Аспаппен таныс емес немесе осы нүсқауларды оқып шықпаған адамдарға аспапты пайдалануға рүқсат бермеңіз. Электр құралдары тәжірибесі жоқ пайдаланушылардың қолында қауіпті болады.
  Электр құралдары мен керек-жарактарға ұқыпты қараңыз. Айналмалы бөліктердің мүлтіксіз қызмет ететінін, олардың жүрісінің жеңілдігін, барлық бөліктердің тутастығын және электр құралының жұмысына теріс әсер етуі мүмкін зақымдардың жоқтығын тексеріңіз. Аспаптың зақымдалған бөліктерін оны қолдану алдында жәндгеуге өткізіңіз. Электр құралына техникалық қызмет көрсету ережелерін сақтамау көп сәтсіз жағдайлардың себебі болып табылады.
  Кескіш аспаптардың үшкір және таза болуын қадағалау керек. Жұмыс күйінде сақталатын кескіш аспаптардың сыналануы сиректеу болады, оларды басқару женілдеу.
  Электр құралын, саймандарды, көмекші құрылғыларды және т.б. нұсқауларға сай пайдаланыңыз. Бүл кезде жұмыс жағдайларын және орындалатын жұмыстың сипатын ескеріңіз. Электр құралдарын басқа мақсаттарда қолдану қауіпті жағдайларға әкелуі мүмкін.
  ▶ Түтқыштар мен түтқыш беттерін таза, құрғақ, май іздерінсіз ұстаңыз. Сырганақ түтқыштар мен олардың беттері белгілі бір жағдайларда электр құралының қауіпсіз қолданылуы мен басқарылуына жол бермейді.

Кызмет көрсету

Электр құралын жөндеуді тек түпнұсқа қосалқы бөлшектерді қолданатын білікті қызметкерлерге сеніп тапсырыңыз. Бүл электр құралын қауіпсіз қүйде сақтауды қамтамасыз етеді.

2.2 Барлык аралармен жұмыс кезіндегі қауіпсіздік техникасы бойынша нүсқаулар

Аралау

⚠️ ÇАУІПТІ: Қолдарды аралау орнынан және аралау төсемінен ары ұстаңыз. Екінші қолыңызбен қосымша түтқышты немесе мотор корпусын ұстаңыз. Егер араны екі қолмен ұстасаңыз, аралау төсемі қолдарыңызды жаракаттауы мүмкін.
▶ Өнделетін бұйымды астынан ұстап алмаңыз. Қорғауыш қалпақ бөлшек астында аралау төсемінен қорғай алмайды.
Кесу терендігін бүйым қалынддығына сай орнатыңыз. Бөлшек астында аралау төсемі бір тістен көбірек шыкпауы керек.
Аралап жаткан бөлшекті ешкашан қолда немесе аяқ ұстінде ұстамаңыз. Бөлшек берік тіректе жатуы керек. Денеге тию, аралау төсемінің сыналануы немесе бақылауды жоғалту қаупін барынша азайту үшін бөлшекті бекіткен жөн.
Пайдаланылатын аспап жасырын ток сымдарына немесе өз кабеліне тиюі мумкін жұмыстарды орындағанда, электр құралды изоляцияланған түтқыштарынан ұстаңыз. Кернеу бар сымдарға тию құрылғының металл бөліктерінде кернеу тудырады және электр тогының соғуына әкеледі.
Бойлай аралау кезінде әрқашан тіректі немесе түзу бағыттаушш жиекті қолданыңыз. Бул кесу дөлдігін жақсартады және аралау төсемінің сыналану мүмкіндігін азайтады.
- Әрқашан дұрыс өлшемдері мен сәйкес бекіту тесігі (мысалы, жүлдызшалы немесе дөңгелек) бар аралау төсемдерін пайдаланыңыз. Бекітулерге сай келмейтін аралау төсемдері біркелкі айналмайды және аспапты бақылауды жоғалтуға әкелуі мүмкін.

HILTI

- Аралау төсемдері немесе бұрандалар астына ешкашан зақымдалған немесе сай емес астына салатын сақиналарды қолданбаңыз. Аралау төсемдері немесе бұрандалар астына салатын сақиналар араңыз үшін арнайы жасалған және оларды қолдану ең жақсы нәтижеге және жұмыс қауіпсіздігіне кепіл береді.

Кері сокцы - себептері және тиісті нүсқаулар

• Кері сокқы -бүлілінетін, сыналанатын немесе дұрыс емес тексерілген аралау төсемінің салдарынан болатын күтпеген реакция; ол бақыланбайтын араның бөлшектен оператор бағытында шығуына әкеледі;
  • егер аралау төсемі матасатын араланған жерде ілініп қалса немесе сыналанса, онда мотор қүші кұрылғыны артқа оператор бағытында ұшырып шығарады;
  • егер араланған жерде аралау төсемі қисайса немесе дұрыс емес тексерілсе, онда араны артқы жиегінің тістері бөлшек бетіне соқтығуы мүмкін. Бүл аралау төсемінің аралау орнына шығуына және араның оператор бағытында кенет ұшып шығарылуына әекеледі.

Кері сокқы араны дұрыс емес немесе қате қолданудың салдары болып табылады. Оны теменде сипатталған тиісті сақтық шараларымен болдырмауға болады.

• Араны екі қолмен берік ұстаңыз және бүл кезде қолдарды кері сокқы күшіне қарсы тура алатындай орналастырыңыз. Әрқашан аралау төсемінен ары турыңыз, ешкашан аралау төсемін денеңіздің осі бойынша жүргізбеніз. Кері сокқы кезінде ара артқа ыршуы мүмкін, алайда тиісті шаралар қолданылса, оператор кері сокқы күшіне қарсы тура алады.
  Аралау төсемі сыналанғанда немесе кесу басқа себеппен үзілсе, сөндіргішті жіберіңіз және араны бөлшекте жай, аралау төсемі толық тоқтағанша ұстаңыз. Айналып жатқанда немесе кері сокқы пайда болуы мүмкін болса ешқашан аралау төсемін бөлшектен шығаруға, артқа жіберуге тырыспаңыз. Аралау төсемінің сыналану себебін табыңыз және сәйкес шаралармен кетіріңіз.
  ▶ Бөлшекте тұрып қалған араны қайта қосқыңыз келсе, алдымен аралау орнында аралау төсемін ортаға келтіріңіз және төсем тістерінің еркіндігін тексеріңіз. Сыналанған аралау төсемі араны қайта қосқанда бөлшектен шығуы немесе кері сокқы тудыруы мүмкін.
  Аралау төсемі сыналанғанда кері сокқы қаупін азайту үшін үлкен тақталар тіректерде жатуы керек. Улкен тақталар өз салмағынан майысуы мүмкін. Тақталар тіректерде екі жақта да, аралау орнының жанында да, жиекте де жатуы керек.
• Өтпес немесе зақымдалған аралау төсемдерін пайдаланбаңыз. Өтпес немесе дұрыс емес тексерілген тістері бар аралау төсемдері өте тар аралаудың нәтижесінде артық үйкелуге, аралау төсемінің сыналануына және кері сокқыға әекеледі.
  Аралау алдында аралау терендігін және бұрышын реттеу қыскыштарын бекемдеңіз. Егер аралау кезінде параметрлер өзгерсе ара полотносы қысылып кері соғу пайда болуы мүмкін.
  Кабырғаларда немесе басқа көру мүмкін емес аймақтарда алалауды орындау кезінде әсіресе сақ, болыңыз. Бататын аралау төсемі аралау кезінде жасырын нысанда бұғатталуы және кері сокқы тудыруы мүмкін.

Төменгі қорғауыш қалпақ жұмыс істеуі

• Әр пайдаланудан алдын төменгі қорғауыш қалпақ қедергісіз жабылуын тексеріңіз. Төменгі қорғауыш қалпақтың қозғалысы шектелсе және ол бір рет те ашылмаса, араны пайдаланбаңыз. Ешкашан төменгі қорғауыш қақпақты ашық күйінде сыналамаңыз және байламаңыз. Егер ара кездейсок өденге құласа, онда төменгі қорғауыш қақпақ майысуы мүмкін. Қорғауыш қаптаманы түтқыш көмегімен ашып, оның еркін қозғалатынына және аралау төсемі басқа бөліктерге барлық аралау бұрыштарында және кез келген аралау терендігінде тимейтініне кез жеткізіңіз.

- Теменгі қорғауыш қалпақтың серіппе қызметін тексеріңіз. Төменгі қорғауыш қалпақ және серіппе дұрыс қызмет етпесе, электр құралды жұмысты бастау алдында техникалық қызмет көрсету қызметіне беріңіз. Закымдалған бөліктер, жабысатын қалдықтар немесе жоңқаның жиналуы төменгі қорғауыш қалпақтың баяу іске қосылуының себебі болып табылады.

▶ Төменгі қорғауыш қалпақты тек «батыру» немесе «бурыштық кесу» сияқты арнайы кесулерде ғана қолмен ашыңыз. Төменгі қорғауыш қалпақты түтқыш көмегімен ашып, тесем дайындамаға бата сала жіберіңіз. Барлық басқа жұмыстар кезінде төменгі қорғауыш қалпақ автоматты түрде жұмыс істеуі керек.

▶ Алдын ала аралау төсемін қорғауыш қалпақпен жаппай араны верстакқа немесе еденге қоймаңыз. Қорғалмаған аралау төсемі шыққан кезде араны кесу бағытына қарсы қозғалтады және жолында түрганның барлығын аралайды. Бүл кезде араның шығу ұзактығын ескеріңіз.

Корғауыш қалпақтың функциясы

Эр пайдаланудан алдын қорғауыш қалпақ кедергісіз жабылуын тексеріңіз. Төменгі қорғауыш қалпақтың қозғалысы шектелген және ол бірден жабылмайтын болса, араны пайдаланбаңыз.

Корғауыш қалпақты ешкашан қатты қыспаңыз не тіркемеңіз; әйтпесе аралау төсемінің

қорғанысы жойылады. Егер ара кездейсок өденге құласа, онда қорғауыш қакпак қайысуы мүмкін. Қорғауыш қалпақ шектеусіз жылжуын және барлық аралау бұрыштары мен тереңдіктерінде ара полотносы мен басқа бөлшектерге тимеуін қамтамасыз етіңіз.

• Төменгі қорғауыш қалпақтың серіпне күйі мен жұмыс істеуін тексеріңіз. Қорғауыш қалпақ және серіпне дұрыс қызмет етпесе, электр құралды жұмысты бастау алдында техникалық қызмет көрсету қызметіне беріңіз. Зақымдалған бөліктер, жабысатын қалдықтар немесе жоңқанын жиналуы төменгі қорғауыш қалпақтың баяу іске қосылуының себебі болып табылады.
  ▶ Тік бурышта орындалмайтын «батырма кесіктерде» тірек тактасын бүйірлік жылжуға қарсы бекітіңіз. Жа жалжу ара полотносының қысылуына, сонымен кері соғуға алып келуі мүмкін.
  ▶ Алдын ала аралау төсемін қорғау қақпағымен жаппай тұрып араны верстакқа немесе еденге қоймаңыз. Қорғалмаған аралау төсемі шыққан кезде араны кесу бағытына қарсы қозғалтады және жолында түрганның барлығын аралайды. Бүл кезде араның шығу ұзактығын ескеріңіз.

Жаратын сына жұмыс істеуі

Жару сынасына сай ара полотносын пайдаланыңыз. Жару сынасы әсер етуі үшін ара полоносының тіреуіш дискі жару сынасынан жіңішке болып тіс ені жару сынасының қалындығынан ұзын болуы керек.
Белетін пышакты осы пайдалану нускаулығында сипатталғандай реттеңіз. Кате қалындық, орналасу және туралау белетін пышақ кері согуды тиімді болдыра алмауының себебі болуы мүмкін.
Батырып аралауды қоспағанда, әрқашан бөлетін пышақты қолданыңыз. Батырып аралаудан кейін бөлетін пышақты қайтадан орнына орнатыңыз. Бөлетін пышақ батырып аралау кезінде кедергілер тудырады және кері согуды тудыруы мүмкін.
Жумыс кезінде жаратын сына араланған орында болуы керек. Кыска кесіктерде жару сынансы кері соғуға жол бермеуде әсер етпейді.
Белетін пышағы бүгілген араны пайдаланбаңыз. Тіпті мардымсыз кедергі де қорғағыш қаптаманы жабуды баяулатуы мүмкін.

3 Сипаттама

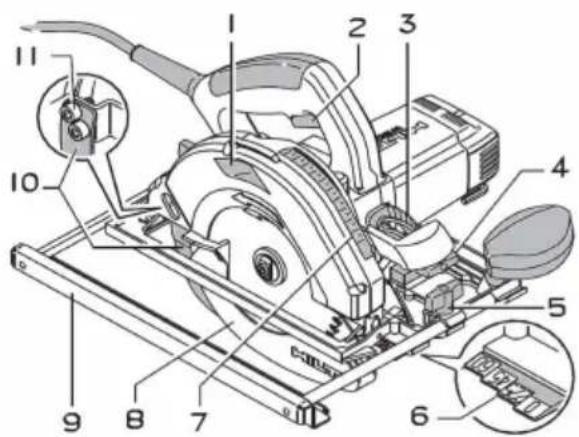

3.1 Өнімге шолу

① Жонкаларды шығару тесігі
② Негізгі сөндіргіш
③ Аралау бұрышының шкаласы
④ Бұрышты реттеуге арналған қыспа бұранда
⑤ Катарлас сокцыға арналған қыспа буранда
⑥ Жарылу көрсеткіші
⑦ Кесу терендігінің шкаласы
⑧ Аранын кайырмалы коршауы
⑨ Катарлас тірек
⑩ Бекіту сынасы
⑪ Бөлетін пышакты бекітуге арналған бұрандалар
⑫ Косылу блокираторы
⑬ Сорғыш адаптер
⑭ Катарлас тіректің қыспа бұрандасы
⑮ Кесу терендігінің бекіткіші
⑯ Тірек тактасы
⑰ Шпиндельді бекіту түймесі
⑱ Желдету ойыктары
⑲ ⅱ шкі алты қырлы кілт
⑳ Косымша туткыш
②1 Кесу терендігін реттеу інтірегі

3.2 Маçсатына сай қолдану

Сипатталған өнім қолмен басқарылатын циркулярлық ара болып табылады. Ол кесік тереңдігі 85 мм-ге (3,35 дюйм) дейін болатын ағаш немесе ағаш тәрізді дайындамалар, пластик, гипскартон, гипс талшықты такталар мен композиттік материалды аралау жұмыстарына арналған.

Колмен басқарылатын циркулярлық ара әдеттегі сорғыш шлангілерге арналған қосымша шансорғыш / шаң жинағыш үшін алмалы-салмалы байланыс келте құбырымен жабдықталған. Шансорғыш шлангісін арамен біріктіру үшін сәйкес адаптер керек болмайды.

3.2.1 Ыктимал кате колдану

Техникалық сипаттамалардағы мәліметтерге сәйкес көлмейтін аралау төсемдері, жылдам кесетін болаттан (HSS болатынан) жасалған кескіш және ажарлауыш шарықтар мен аралау төсемдері пайдаланылмауы тиіс. Металдарды кесуге болмайды.

3.3 Жеткізілім жинағы

Циркулярлық ара, пайдалану бойынша нұсқаулық.

Қауіпсіз жұмысты қамтамасыз ету үшін тек түпнұсқа қосалқы бөлшектер мен шығын материалдарын қолданыңыз. Біз рүқсат еткен қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарактар Hilti орталығында немесе келесі сайта қолжетімді: www.hilti.group

4 Техникалық сипаттамалар

4.1 Техникалық сипаттамалар

Номиналды кернеу, номиналды ток, жилік және номиналды тұтынылатын қуат туралы ақпарат елге тән фирмалық тақтайшада берілген.

Генераторда немесе трансформаторда жұмыс істеген кезде, осы шығыс куат құрылғының фирмалық, тактайшасында көрсетілген номиналды тұтынылатын куаттан кем дегенде екі есе жоғары болуы керек. Трансформатор немесе генератордың басқару кернеуі әрдайым аспаптың номиналды тұтынылатын куатының +5% және -15% аралығында болуы керек.

	WSC 85
Шығыс куат	1260 Вт
Жуктемесіз айналу жилігі	4500 А/мин
Жуктеме астындағы айналымдар саны	3100 А/мин
Бос жүрістері кесу жылдамдығы	54 м/с
Жуктеме астындағы кесу жылдамдығы	37,3 м/с
0°-тағы кесу тереңдігі	0 мм ... 85 мм
45°-тағы кесу тереңдігі	0 мм ... 60 мм
60°-тағы кесу тереңдігі	0 мм ... 43 мм
Ара төсемінің диаметрі	207 мм ... 230 мм
Ара төсемінің отырғызу тесігі	30 мм
Бөлетін пышақтың қалындығы (стандартты)	2 мм
EPTA 01 әдісіне сай салмағы	7,8 кг
Қорғау класы	II

4.2 EN 62841 стандарты бойынша шуыл туралы акпарат және діріл мәні

Осы нүсқауларда көрсетілген дыбыс қысымы мен діріл деңгейі стандартты өлшеу әдісімен өлшенген және оны басқа электр құралдарымен салыстыру үшін пайдалануға болады. Сонымен бірге, ол экспозицияны алдын ала бағалау үшін жарайды.

Берілген деректер электр құралының негізгі жұмысын көрсетеді. Алайда, егер электр құралы басқа максаттарда, басқа жұмыс аспаптарымен қолданылса немесе оған қанағаттандырмайтын техникалық

қызмет көрсетілсе, деректер өзгеше болуы мүмкін. Осының салдарынан аспаптың бүкіл жұмыс істеу кезеңінде экспозиция айтарлықтай артуы мүмкін.

Экспозицияны дэл аныктау үшін аспап сөндірілген күйде немесе бос жұмыс істейтін уақыт аралықтарын да ескеру керек. Осының салдарынан аспаптың бүкіл жұмыс істеу кезенінде экспозиция айтарлықтай азаюы мүмкін.

Пайдаланушыны пайда болатын шуылдан және/немесе дірілден қорғау үшін қосымша сақтық шараларын қолданыңыз, мысалы: электр аспабына және жұмыс аспаптарына техникалық қызмет көрсету, қолдардың жылуын сақтау, жұмыс процестерін дұрыс ұйымдастыру.

Шуыл туралы акпарат

	WSC 85
Эмиссиялық дыбыстық қысым деңгейі(Å)(L	94 дБ(А)
Дыбыстық қысым деңгейі бойынша дәлсіздік) (К	3 дБ(А)
Дыбыстық куат деңгейі _WA (L	105 дБ(А)
Дыбыстық куат деңгейі бойынша дәлсіздік) (К	3 дБ(А)

	WSC 85
Ағашты аралау кезіндегі үш осьтік діріл мәні (а	≈ 2,3 м/с^2
Дәлсіздік (К)	0,5 м/с^2

5 Жумыска дайындык

АБАЙЛАНЫЗ

Жаракат алу каупі бар! Өнімнің кездейсок іске қосылуы.

- Аспап реттеулерін орындау немесе қосалқы бөлшектерді алмастыру алдында желілік ашаны тартып шығарыңыз.

Осы кужаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.

Зақымдалу қаупі бар! Жарамсыз немесе қате орнатылған ара төсемдері арага зақым келтіруі мүмкін.

• Тек осы араға арналған төсемдерді қолданыңыз. Міндетті түрде ара төсеміндегі айналу бағыты көрсеткісіне назар аударыңыз.

• Өнімде көрсетілген жылдамдықтан кем болмайтын, рүқсат етілген жылдамдықтағы ара төсемін пайдаланыңыз.

• Аспапты түғыр кабырғаларына қойыңыз.

• Ара шпинделін блоктау үшін бір қолыңызбен шпиндель бекіткішіндегі батырманы басып тұрыңыз.
• Кыспа фланецті шпиндельге енгізіңіз.
• Буранданы бекемдеңіз.
• Кыспа фланецтін дұрыс орнатылғанын тексеріңіз.

Бөлетінпышақтыңқалындығыара тесемініңкесу енінен азырақжәне дискініңорталық бөлігінің қалындығынанкем дегенде тең болуы керек. А қашықтығы 5 мм-ден (0,2 дюйм) кем болуы тиіс.

5.2 Кесу терендігін орнату

Кесу жиегі таза болуы үшін, кесу тереңдігі 2 мм қосылған материал қалыңдығына сәйкес болуы керек.

1. Бекіткішті босатыңыз.

2. Кесу терендігін кесу енін реттейтін інітірекпен орнатыңыз.
   → Кесу терендігі кесу терендіктерінің шкаласында көрсетіледі.

3. Бекіткішті бекітіңіз.

5.3 Кесу бұрышын орнату 5

1. Кесік бұрышын реттеуге арналған қыспа бұранданы босатыңыз.
2. Тірек тактасын қалаулы кесу бұрышына бұраңыз.
   → Кесу бұрышы кесу бұрыштарының шкаласында көрсетіледі.
3. Кыспа буранданы кайтадан бекітіңіз.

5.4 Кесік енін реттеу 6

1. Кыспа буранданы босатыңыз.
2. Катарлас тіректің бағыттауышын қыспа бұранда астына салыңыз.
3. Қалаған кесік енін реттеңіз.
4. Кыспа буранданы бекітіңіз.

6 Жұмыс істеу

ECKEPTY

Зақымдалған кабельден қауіп бар! Егер жұмыс барысында желілік немесе ұзартқыш кабельге зақым тисе, аспап пен кабельді дереу желіден ажыратыңыз. Булінген жерлерге тимеңіз!

Барлық жалғағыш сымдарды жүйелі түрде тексеріп тұрыңыз. Булінген үзартқыш кабельді алмастырыңыз. Зақымдалған желілік сымдарды ресми техник маманға жөндетіңіз.

Эдette макс. өшіру тогы 30 мА шамасында болған кезде жылыстау тогынан қорғау автоматын (RCD) қолдану ұсынылады.

6.1 Аспапты косу

АБАЙЛАНЫЗ

Пластикті аралау кезінде зақым келтіру қаупі бар! Ара төсемінің қатты қызуынан пластик деформацияға ұшырауы немесе балқуы мүмкін.

Жумыс барысында ара төсемін сувту үшін өрдайым қыска үзіліс жасаңыз.

1. Iske косу кулпын басыңыз.
2. Сөндіргішті басыңыз.

6.2 Белгілеу бойынша кесу

1. Дайындама берік бекітілгеніне кез жеткізіңіз.
2. Ара төсемі дайындама астында еркін айналғанына көз жеткізіңіз.
3. Өнімді тірек тактасының алдыңғы жиегімен дайындамаға орнатыңыз.
4. Циркулярлык араны косыңыз.
5. Циркулярлық араны сызат бойымен дайындама арқылы белгіленген жылдамдықпен жүргізіңіз.

6.3 Батыру функциясымен аралау 4

Батырып аралау ара төсемін кез келген жерге батыру арқылы дайындаманы кесуге мүмкіндік береді. Батыру функциясын кесік бұрышының барлық реттеулерінде пайдалануға болады.

Кері сокқыдан түындайтын қауіпке жол бермеу үшін, тірек тақтасының артына дайындама үстіне сокқы беріңіз.

1. Кесу терендігін 0 күйіне орнатыңыз.
2. Циркулярлық араны дайындамаға тегіс орналастырыңыз.
3. Тірек тактасындағы артқы белгіні және сызатты бір биіктікке қойыңыз.
4. Кесу терендігінің бекіткішін босатыңыз.
5. Аспапты дайындамага және сокқыға қарсы бір қолыңызбен басыңыз.

6. Циркулярлық араны қосыңыз.
   Apa tœsemí tycin kaladby.

7. Кажетті кесік терендігіне жеткеннен кейін кесік терендігінің бекіткішін қайтадан мықтап тартыңыз.

8. Кадамды орынданыз.

6.4 Аспапты өшіру

1. Коскыш/ажыраткышты жіберініз.
2. Ара төсемі токтағанша күте тұрыңыз.

7 Куту және техникалық қызмет көрсету

ECKEPTY

Ток согу каупі бар! Желілік аша енгізіліп түрған кезде күтім және техникалық қызмет көрсету ауыр жаракаттарға және өртке апарып соғуы мүмкін.

▶ Кез келген кутім және техникалық қызмет көрсету жұмысын орындамас бұрын желілік ашаны әрдайым тартып шығарыңыз!

Аспапты күту

• Катты жабыскан кірді мұқият кетіріңіз.
• Желдету ойыктарын күрғақ щеткамен жайлап тазалаңыз.
• Корпусты тек сэл суланған шүберекпен тазалаңыз. Ешқандай силикон қамтитын күтім құралдарын пайдаланбаңыз, өйткені олар пластмасса бөлшектерін зақымдауы мүмкін.

Техникалық қызмет көрсету

ECKEPTY

Ток соғу қаупі! Электрлік құрамдас бөлшектерді қате жөндеу ауыр жақақаттану мен өртке апарып соғуы мүмкін.

- Аспаптың электр бөлігін жөндеуді тек маман-электрикке тапсырыңыз.

• Барлыкезгекөрінетінбөлшектердезақымдардыңбар-жоғынжәнебасқаруәл жұмысын жиј тексеріп тұрыныз.
• Өнім зақымдалған және/немесе ақаулы болған жағдайда оны пайдаланушы болмаңыз. Бірден Hilti қызмет көрсету орталығына жөндетіңіз.
• Күтім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды орнатып, жұмысын тексеріңіз.

Қауіпсіз қолдану үшін тек түпнұсқа қосалқы бөлшектер мен жұмсалатын материалдарды қолданыңыз. Біз рүқсат еткен қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарактар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group.

7.1 Ара төсемін бөлшектеу

АБАЙЛАНЫЗ

Жараçат алу каупі бар! Алмалы-салмалы аспап ыстық және/немесе өткір болуы мүмкін.

▶ Алмалы-салмалы аспапты ауыстырған кезде қорғауыш қаптаманы тіреңіз.
- Ыстық алмалы-салмалы аспапты түтанғыш беттерге ешкашан қоймаңыз.

1. Аспапты түғыр қабырғаларына қойыңыз.
2. Ара шпинделін блоктау үшін бір қолыңызбен шпиндель бекіткішіндегі батырманы басып тұрыңыз.
3. Мотор какпағының астындағы фланеңті бұранданы ішкі алты қырлы кілтпен босатыңыз.
4. Реттеу інтірегінің көмегімен кесу терендігін 0 күйіне орнатыңыз.
5. Ішкі алты қырлы кілт көмегімен бұранданы сағат бағытына қарсы бұрап шығарыңыз.
6. Кыспа фланецті алып тастаңыз.
7. Кайырмалы каптаманы ашып, мыктап устап тұрыңыз.
8. Ара төсемін шығарыңыз.

7.2 Корғауыш каптаманы тазалау

1. Ара төсемін бөлшектеп алыңыз.
2. Корғауыш каптаманы жайлап құрғақ щеткамен тазалаңыз.
3. Қорғауыш қаптаманың ішіндегі шөгінділер мен жоңканы арнайы құралмен жойыңыз.
4. Ара төсемін қайтадан орнатыңыз.

7.3 Кайырмалы каптаманы тексеру

▶ Кайырмалы каптаманы баскару інтірегін басу арқылы толыктай ашыңыз.

Баскару туткышын жіберген соң қайырмалы қаптаманы жылдам және толыктай жауып қойыңыз.

8 Тасымалдау және сақтау

Тасымалдау

▶ Аталмыш өнімді енгізілген құралмен бірге тасымалдамаңыз.
▶ Тасымалдау кезінде өнімнің берік бекітілгеніне кез жеткізіңіз.
▶ Әр тасымалдағаннан кейін кезге көрінетін барлық бөліктерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын тексеріп тұрыңыз.

Сақтау

▶ Аталмыш өнімді өрдайым желілік ашасын ажыратып сақтаңыз.
Аталмыш өнімді құрғақ күйінде және балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақтаңыз.
▶ Узак уақыт сақтағаннан кейін көзге көрінетін барлық бөліктерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын тексеріп шығыңыз.

9 Ақаулықтардағы көмек

Бул кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

Ақаулық branching себеп	Шешім
Аспап толық куатпен жұмыс істемейді.	Үзартқыш кабель тым үзын немесе қимасы жеткіліксіз.	▸ Үзындығы үйғарынды және/немесе қимасы жеткілікті үзартқыш кабельді қолданыңыз.
	Қамтудың кернеуі тым төмен. ▶	Фирмалық, тактайшадағы куат деректерін тексеріп шығыңыз.
Аспап жұмыс істемейді.	Қамтудың кернеуі тым төмен.	▸ Басқа электр құралды жалғап, жұмысын тексеріңіз.
	Желілік кабель немесе аша жұмыс істемейді.	▸ Аспапты тексеру жұмысын электрші маманға тапсырыңыз.
	Сөндіргіш ақаулы.	▸ Аспапты тексеру жұмысын электрші маманға тапсырыңыз.
	Көмір қылшақтары тозған.	▸ Аспапты тексеру үшін электрші маманға барыңыз және қажет болса, көмір қылшақтарын ауыстырыңыз.
Сору куаты жоқ немесе төмендетілген.	Жонқаны шығаруға арналған арна бітелген.	▸ Жонқаны шығаруға арналған арнаны тазалаңыз.

10 Кэдеге жарату

Hilti аспаптары қайта өндеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өндеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.

Электр күралдарды, электрондык кұрылғылар мен аккумуляторларды тұрмыстық қоқыспен бірге тастамаңыз!

11 RoHS (зиянды заттектердің пайдаланылуын шектеу директивасы)

Теменdegі сілтеме бойынша зиянды заттектердің кестесі келтірілген: qr.hilti.com/r933. RoHS кестесінің сілтемесі осы кужаттаманың соңында QR коды ретінде берілген.

12 Өндіруші кепілдігі

- Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне хабарласыңыз.
