ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BOXIN LX/IX/A/90 ELICA
ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο (*) είναι εξαρτήματα που παρέχονται προαιρετικά μόνο σε ορισμένα μοντέλα ή δεν παρέχονται καθόλου και πρέπει να αποκτηθούν.
ΑΠΟΡΡΟΦΗΤΗΡΑΣ

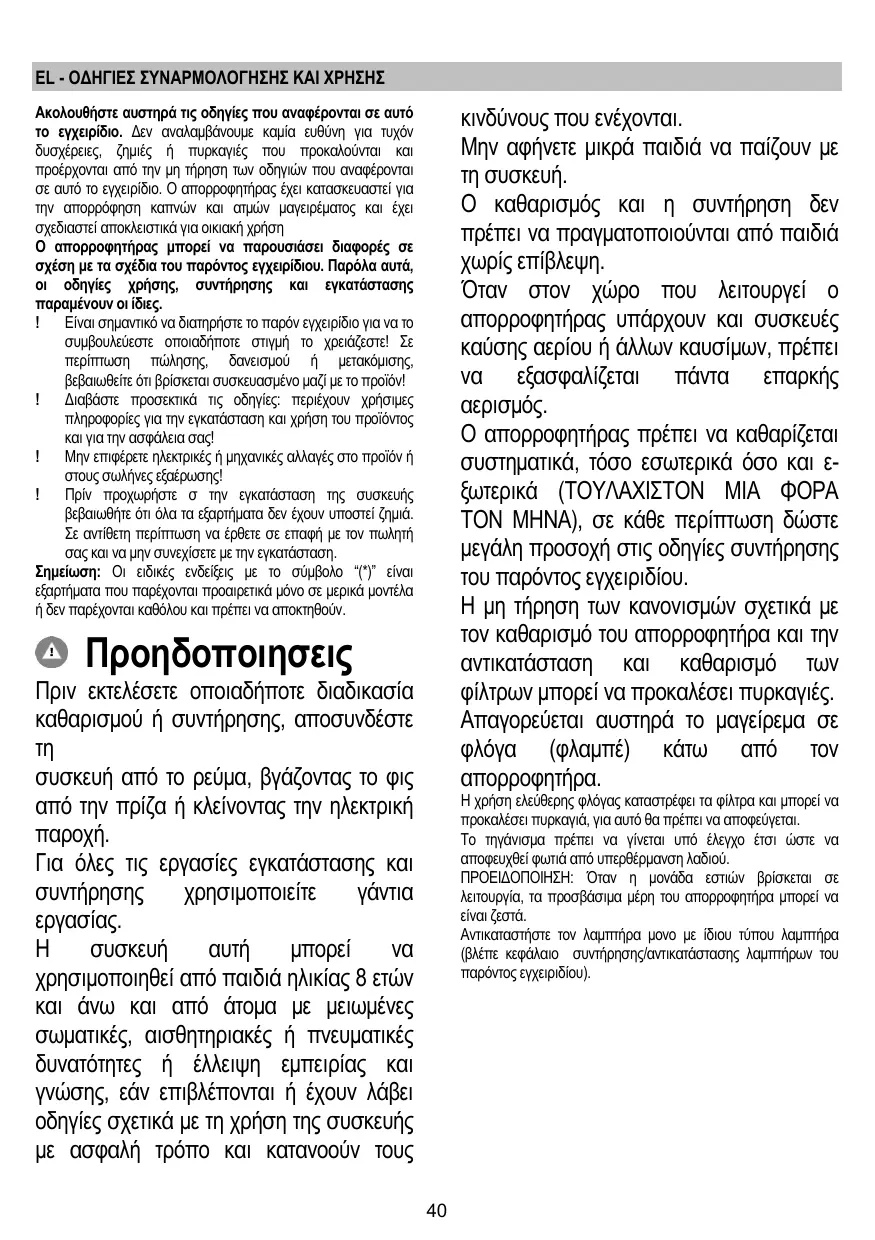

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη
συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.
Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιήστε γάντια εργασίας.
Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εφόσον επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους.
Η μη τήρηση των κανονισμών σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιές. Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα.
Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό πρέπει να αποφεύγεται.
Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφεύγεται υπερχείλιση λαδιού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα είναι σε λειτουργία, τα μέρη που απορροφούν μπορεί να είναι ζεστά.
Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).
Προσοχή! Μη συνδέσετε τη συσκευή στο ηλεκτρικό δίκτυο ενώ εγκαθίσταται.
Πρέπει να τηρούνται οι τοπικοί κανονισμοί για τα τεχνικά μέρη και τα μέρη ασφαλείας της εκκένωσης των καυσαερίων.
Ο αέρας δεν πρέπει να διοχετεύεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών που παράγονται από συσκευές καύσης αερίου ή άλλου είδους καύσης.
Μην χρησιμοποιείτε τον απορροφητήρα χωρίς να είναι τοποθετημένος σωστά, γιατί υπάρχει κίνδυνος ηλεκτροπληξίας.
Μην χρησιμοποιείτε τον απορροφητήρα αν δεν είναι σωστά τοποθετημένος στο τελικό του σημείο!
Μην χρησιμοποιείτε τον απορροφητήρα ως επιφάνεια στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο.
Χρησιμοποιήστε τις βίδες στερέωσης που παρέχονται με το προϊόν κατά την εγκατάσταση ή, αν δεν παρέχονται, προμηθευτείτε το σωστό τύπο βιδών. Χρησιμοποιήστε το σωστό μέγεθος βίδας, όπως ορίζεται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε εξειδικευμένο προσωπικό ή εξουσιοδοτημένο κέντρο εξυπηρέτησης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Εάν η εγκατάσταση βιδών και στηριγμάτων στερέωσης δεν γίνεται σύμφωνα με τις οδηγίες, μπορεί να προκληθούν κίνδυνοι ηλεκτρικής φύσης.
Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EC σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (WEEE).
Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, βοηθάτε στην πρόληψη πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκληθούν από ακατάλληλη διαχείριση αυτού του προϊόντος ως απόβλητο.
Το σύμβολο της διαγραμμένης κάδου στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν πρέπει να απορρίπτεται ως οικιακό απόβλητο. Αντί για αυτό, πρέπει να παραδοθεί στο κατάλληλο σημείο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Η απόρριψη πρέπει να πραγματοποιείται σύμφωνα με την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.
Για περισσότερες πληροφορίες σχετικά με την επεξεργασία, την ανάκτηση και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.
Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με:
Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Επιδόσεις: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
ΗΜΚ: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για σωστή χρήση ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στη χαμηλότερη ταχύτητα όταν
αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργήσει για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περιπτώσεις μεγάλης συγκέντρωσης καπνού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν χρειάζεται για να διατηρηθεί καλή απόδοση μείωσης των οσμών. Καθαρίστε το φίλτρο λίπους όταν χρειάζεται για να διατηρηθεί καλή απόδοση του φίλτρου. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος απαγωγής που υπόκειται στο εγχειρίδιο αυτό, ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.
Χρήση
Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως απορροφητήρας εξωτερικής εκκένωσης (με απαγωγό) είτε ως φίλτρο ανακυκλοφορίας εσωτερικής.
Τύπος απορρόφησης
Σε αυτήν την περίπτωση οι ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού που συνδέεται στο τακτύλιο συνδεσμού που βρίσκεται στο πάνω μέρος του απορροφητήρα.
Προσοχή! Ο σωλήνας εξαερισμού δεν περιέχεται και πρέπει να αγοραστεί.
Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι αντιστοίχου διαμέτρου με τον δακτύλιο σύνδεσης.
Προσοχή! Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.
Συνδέστε τον απορροφητήρα με τον σωλήνα εκκένωσης και κατευθύνετε τον τοίχο με διάμετρο αντίστοιχη της εξόδου αέρα.
Η χρήση σωλήνα μικρότερης διαμέτρου έχει ως αποτέλεσμα τη μείωση της απορροφητικής ικανότητας και την αύξηση του θορύβου του βου.
Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο θέμα.
Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου μήκους.
Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν λιγότερες γωνίες (ιδανικά: 90°).
Αποφεύγετε πρακτικές αλλαγές της διατομής του αγωγού.
Τύπος φιλτραρίσματος
Το φίλτρο συγκρατεί τα λίπη και τις μυρωδιές από τον αγόμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω της σχάρας.
Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε αυτόματα προαιρετικό φίλτρο, βασισμένο στον ενεργό άνθρακα.
Εγκατάσταση
Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης και του κάτω μέρους του απορροφητήρα κουζίνας είναι μικρότερη των 50εκ. στην περίπτωση ηλεκτρικών κουζινών και των 50εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.
Εάν οι οδηγίες εγκατάστασης για τη βάση είναι με αέριο καθορίζουν μεγαλύτερη απόσταση, πρέπει να τη λάβετε υπόψη.
Ηλεκτρική σύνδεση
Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η πίπα, συνδέστε τον απορροφητήρα με παροχή ρεύματος του, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε πρόσβαση, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η πίπα (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πίπα δεν είναι προβλεπόμενη για σύνδεση, ακόμη και μετά την εγκατάσταση, εγκαταστήστε έναν διακόπτη ώστε να τηρούνται οι κανόνες ασφαλείας που εξασφαλίζουν πλήρη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (Κατηγορίας ΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.
Προσοχή! Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή του λειτουργία, να ελέγχεται ότι δεν έχει υποστεί ζημιά κατά τη μεταφορά.
Προσοχή! Η αντικατάσταση του καλωδίου προστασίας πρέπει να πραγματοποιείται από την εξουσιοδοτημένη τεχνική υπηρεσία ώστε να αποφεύγεται κάθε κίνδυνος.
Εγκατάσταση
Πριν να αρχίσετε την εγκατάσταση:
Ελέγξτε ότι το προϊόν που παραλάβατε είναι το κατάλληλο για την επιλεγμένη εγκατάσταση. Για να απαιτήσετε, δείτε τις σχετικές παραγράφους. Αφαιρέστε το ή τα φίλτρα ενεργού άνθρακα, εάν παρέχονται (είτε από τη σχετική παράγραφο). Αυτό ή αυτά τοποθετούνται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα σε έκδοση φίλτρου άνθρακα. Ελέγξτε (για τη μεταφορά της συσκευής) ότι δεν υπάρχει άλλο παρεχόμενο υλικό μέσα στον απορροφητήρα (π.χ. ταινία με βίδες, εγγυήσεις, καπάκι), τελικά αφαιρέστε τα και κρατήστε τα.
Στην περίπτωση παρουσίας σοφών/τοίχων, βεβαιωθείτε ότι υπάρχει αρκετός χώρος για την εγκατάσταση του απορροφητήρα και ότι υπάρχει η δυνατότητα να φέρετε τα καλώδια εντολών με ευκολία.

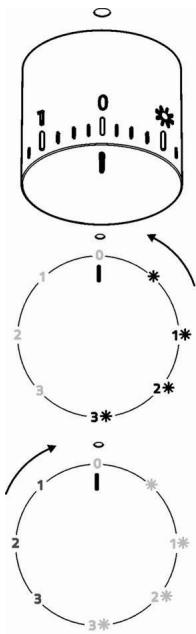

Λειτουργία
Ανοίξτε τα ανοίγματα του συλλέκτη ατμών (Α). ΕΙΚ. 10
| Φως ανναμένο
(ON) |
| 1 | Taxúntητa 1 φως
αναμένο (ON) |
| 2 | Taxúntητa 2 φως
αναμένο (ON) |
| 3 | Taxúntητa 3 φως
αναμένο (ON) |
| 0 | Κλεισό (OFF) |
| 1 | Taxúntητa 1 φως
Κλεισό (OFF) |
| 2 | Taxúntητa 2 φως
Κλεισό (OFF) |
| 3 | Taxúntητa 3 φως
Κλεισό (OFF) |
Συντήρηση
Καθαρισμός
Τα του καθαρισμού το χρησιμοποιείτε ΑΝΟΚΑΕΙΣΚΙΑ ένα υπερτάνι ε ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!
Απορρίψτε τη χρήση διαβρωτικών μέσων. Μη χρησιμοποιείτε αλκοόλ!
Πίνακας
Εικ.8
Προσοχή! Όταν μετακινείτε ή σηκώνετε τον πίνακα ζεύξης, κρατήστε τον με τα δύο σας χέρια για να αποφύγετε κινδύνους που μπορεί να προκαλέσει με την πτώση του σε ανθρώπους και πράγματα.
Εξωτερικεύματα:
- Τραβήξτε δυνατά προς τα κάτω την επιφάνεια (ΕΜΠΡΟΣΘΙΑ ΠΛΕΥΡΑ),
-Πιέστε προς τα αριστερά τον μοχλό που υπάρχει στο δεξιό πλευρό του εργαλείου,
- απασφαλίστε τους οδηγούς.
Καθαριότητα:
Ο τιβάκας ατοπποκνοάς πρέπει να κάθεται σε ενίβια ουχβότνα και δεν το οτοία καθίπεται το φίλτρο είτου, χρησιμοποιώντας μαλακό ται βάι και ουδέτερο ατοππυταβικό. Μην χρησιμοποιείτε βιονότα του ρείχονου χίαντκε ουάις. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΟΙΝΟΝΙΝΕΥΜΑ!
Μετακίνηση:
Ο τιβάκας κρατείται από τρίο και ακαλύζεται στο ειρρόιο θέορς θαυότους είκος τύπου Τρι βιικόνται ατην ετιαβεία του ατοπροπντήρα.
Εξοπλισμός! Βεβαιωθείτε πάντοτε ότι η συσκευή είναι γερά στερεωμένη στην θέση της.
Φίλτρο για λίπη
Εικ. 1-7
Συγκρατεί τα οξέα που προέρχονται από το μαγείρεμα.
Πρέπει να καθαρίσετε τον μηχανισμό απορρύπανσης, είτε στο χέρι είτε στο πλυντήριο πιάτων, τοποθετώντας τον σε χαμηλή θερμοκρασία και σε ήπιο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για τα λίπη μπορεί να χάσει το χρώμα του αλλά αυτό δεν επηρεάζει τις ιδιότητες φιλτραρίσματος.
Για να βγάλετε το φίλτρο για τα λίπη, τραβήξτε τη λαβή από το κάτω μέρος.
Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)
Εικ. 6
Απορροφά τις οσμές που προέρχονται από το μαγείρεμα.
Ο κορεσμός του ενεργού άνθρακα εξαρτάται από τη διάρκεια χρήσης, ανάλογα με τον τύπο του αέρα και τη συχνότητα καθαρισμού του φίλτρου για τα λίπη.
Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.
Το φίλτρο άνθρακα μπορεί να μην είναι πλυντήριο.
Κυκλικό φίλτρο άνθρακα.
Επαναφέρετε τον κατευθυντήρα για την κάλυψη και τους δίσκους προστασίας του περιστροφικού τμήματος της μηχανής, και κατόπιν επιστρέψτε σε ωρολογιακή φορά.
Την αποσυναρμολόγηση, περιστρέψτε προς την αντίθετη κατεύθυνση.
Αντικατάσταση λαμπτήρων
Εικ. 9
Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.
Προειδοποίηση! Πριν ακολουθήσετε τις διαδικασίες, βεβαιωθείτε ότι είναι κρυφές.
ΑΒΙΚΑΤΑΟΤΝΕ ΤΗΝ ΚΑΤΑΣΤΡΑΦΕΝΤΑ ΑΥΤΑ ΜΕ ΓΙΑ ΤΟΝ ΠΟΙΟ ΤΥΠΟΥ ΟΤΩΣ ΥΠΟΔΕΙΚΝΥΕΤΑΙ ΣΤΗΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ ΕΤΙΚΕΤΑ Η ΟΠΟΙΑ ΒΡΙΣΚΕΤΑΙ ΚΟΝΤΑ ΣΤΗΝ ΑΥΤΑ ΣΤΟ ΑΠΟΡΡΟΦΗΤΗΡΑ.
- Βγάλε την προστασία κάνοντας ίσιο ένα μικρό πλάτο καταβίω ο ποιεεργασίειο.
- Αντικαταστήστε την κατεστραμμένη πλάκα.
Χρησιμοποιήστε μόνο αλογόνου λαμπτήρες των 12V - 20W max-G4, προσέχοντας να μην τους αγγίζετε με τα χέρια.
- Επαναφέρετε το προστατευτικό κάλυμμα (στερεώνοντάς το).
Σε περίπτωση που ο φωτισμός δεν λειτούργησε, ελέγξτε για την σωστή τοποθέτηση των λαμπτών στις θέσεις τους πριν καλέσετε την τεχνική βοήθεια.
-Μοντέλο με λαμπές LED
Ο απορροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί την τεχνολογία LED.
Η τεχνολογία LED εξασφαλίζει άριστο φωτισμό, διάρκεια έως 10 φορές μεγαλύτερη των κοινών λαμπτήρων, ενώ ταυτόχρονα επιτρέπουν την εξοικονόμηση έως και του 90% ηλεκτρικής ενέργειας.
Τα ανταλλακτικά τους, απευθυνθείτε στην υπηρεσία τεχνικής βοήθειας
