Platums	89,4 cm
Iebūvēšanas augstums	6 cm
Dziļums	32 cm
Svars	9,5 kg
Maksimālā gaisa caurplūsma	581 m³/h
Minimālā gaisa caurplūsma	240 m³/h
Maksimālais trokšņa līmenis	67 dB(A)
Minimālais trokšņa līmenis	46 dB(A)
Ātrumu skaits	3
Apgaismojums	LED 2 x 2,5 W
Gaismas efektivitāte	29 lux/watt (A klase)
Gaisa izplūdes diametrs	150 mm
Enerģijas klase	B
Gada patēriņš	71 kWh
Tauku filtrācijas efektivitāte	76 % (C klase)
Apdare	Nerūsējošais tērauds
Recirkulācijas režīms	Jā (oglekļa filtrs pēc izvēles)
Ražotāja atsauce	PRF0114761A

Bieži uzdotie jautājumi - BOXIN LX/IX/A/90 ELICA

Kāds ir nepieciešamais iebūvēšanas augstums BOXIN LX/IX/A/90 ierīcei?

BOXIN LX/IX/A/90 ventilācijas ierīcei nepieciešams 6 cm iebūvēšanas augstums augšējā skapī. Tās platums ir 89,4 cm un dziļums 32 cm. Pārliecinieties, ka jūsu skapī ir pietiekami daudz vietas pirms uzstādīšanas.

Kā tīrīt tauku filtru BOXIN LX/IX/A/90 ierīcei?

Metāliskie tauku filtri ir noņemami un mazgājami trauku mazgājamajā mašīnā. Ieteicams tos tīrīt reizi mēnesī normālas lietošanas gadījumā, biežāk, ja jūs regulāri gatavojat. Pārliecinieties, ka tie ir pilnībā sausi pirms atkārtotas uzstādīšanas, lai izvairītos no mitruma problēmām.

Vai šo tvaika nosūcēju var lietot recirkulācijas režīmā bez izvadīšanas uz ārpusi?

Jā, BOXIN LX/IX/A/90 var darboties recirkulācijas režīmā, ja tiek pievienots atsevišķi nopērkams aktīvās ogles filtrs. Šajā režīmā gaiss tiek filtrēts un atgriezts virtuvē. Tiešās izvadīšanas režīms joprojām ir visefektīvākais attiecībā uz gaisa plūsmu un smaku likvidēšanu.

Kādas ir pieejamās 3 ātruma pakāpes un kādos gadījumos tās izmantot?

Tvaika nosūcējs piedāvā 3 darbības ātrumus:

• 1. ātrums (240 m³/h, 46 dB): viegla gatavošana, dārzeņu sautēšana
• 2. ātrums: ikdienas gatavošanas procesi
• 3. ātrums (581 m³/h, 67 dB): cepšana, intensīva gatavošana

Izvēlieties piemērotu ātrumu, lai ietaupītu enerģiju.

Tvaika nosūcējs rada lielāku troksni nekā parasti, kā atrisināt problēmu?

Pārmērīgs trokšņa līmenis bieži ir saistīts ar netīriem tauku filtriem, kas samazina gaisa plūsmu. Notīriet vai nomainiet tos. Pārbaudiet arī, vai ierīce ir pareizi piestiprināta pie skapja un vai izvadkanāls nav aizsprostots. Maksimālajā ātrumā 67 dB(A) ir normālais līmenis.

Kā darbojas BOXIN LX/IX/A/90 LED apgaismojums?

Tvaika nosūcējs ir aprīkots ar 2 LED spuldzēm, katra ar 2,5 W jaudu, un gaismas efektivitāti 29 lux/watt (A klase). Tās tieši apgaismo gatavošanas zonu. Ja rodas problēmas, nomainiet tās ar saderīgām rezerves LED spuldzēm, kas pieejamas Elica servisa centrā.

Kāds izvadkanāla diametrs jāparedz uzstādīšanai?

BOXIN LX/IX/A/90 ir aprīkots ar 150 mm diametra gaisa izvadu. Lai nodrošinātu optimālu gaisa izvadi, izmantojiet 150 mm stingru vai daļēji stingru kanālu. Ierobežojiet liekumu skaitu un samaziniet kanāla garumu, lai saglabātu maksimālo gaisa plūsmu 581 m³/h.

Kāda ir šīs Elica ventilācijas ierīces energoefektivitātes klase?

BOXIN LX/IX/A/90 ir klasificēta B energoefektivitātes klasē, ar gada patēriņu aptuveni 71 kWh. Apgaismojuma efektivitātes klase ir A, un tauku filtru efektivitāte ir 76 % (C klase).

Kā uzturēt BOXIN LX/IX/A/90, lai pagarinātu tās kalpošanas laiku?

Tīriet tauku filtrus ik pēc 3 līdz 4 nedēļām. Noslaukiet nerūsējošā tērauda virsmu ar mitru mīkstu drānu un neabrazīvu līdzekli. Ja izmantojat recirkulācijas režīmu, nomainiet ogles filtru aptuveni ik pēc 3 mēnešiem, lai nodrošinātu efektīvu smaku filtrāciju.

Vai ir iespējams uzstādīt BOXIN LX/IX/A/90 pašam, vai nepieciešams profesionālis?

Uzstādīšanu var veikt pieredzējis amatnieks. Jāparedz skapja izgriešana vai pielāgošana (89,4 cm plata, 6 cm augsta), savienošana ar 150 mm kanālu un elektriskais pieslēgums. Ja jums nav pieredzes elektriskajos darbos, iesakām sazināties ar kvalificētu elektriķi.

Vai ogles filtrs ir iekļauts BOXIN LX/IX/A/90 iepakojumā?

Nē, ogles filtrs nav iekļauts pamata komplektā. Tas ir nepieciešams tikai tad, ja vēlaties darboties recirkulācijas režīmā (bez izvades kanāla). Tas ir pieejams atsevišķi pie Elica vai rezerves daļu tirgotājiem kā Spareka.

Kāds ir ventilācijas ierīces svars un vai ir kādi stiprināšanas ierobežojumi?

Ierīces svars ir 9,5 kg. Skapis jāpiestiprina pie sienas un jābūt pietiekami izturīgam, lai izturētu šo svaru kopā ar pašu skapi. Ievērojiet montāžas rokasgrāmatas norādījumus, lai izvairītos no jebkāda veida atdalīšanās riska.

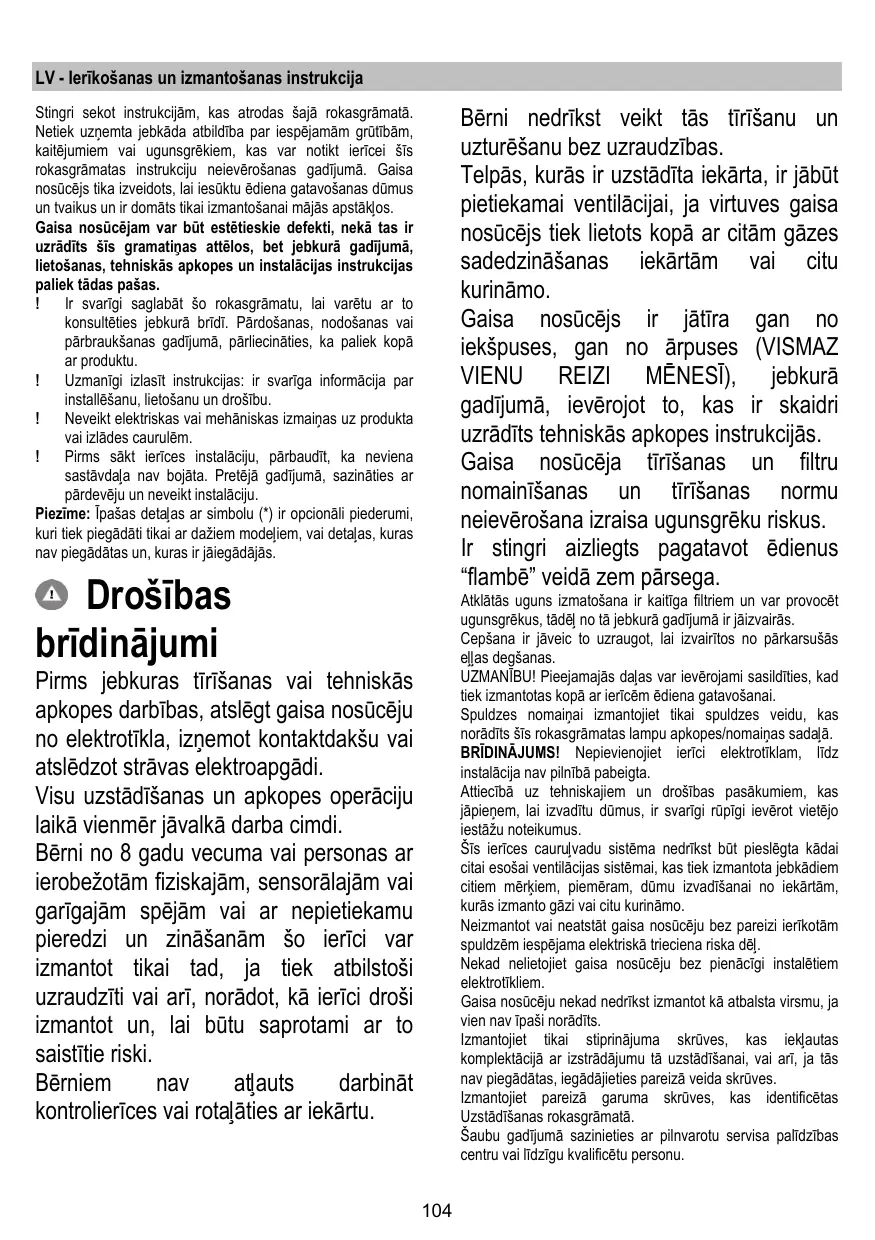

LIETOŠANAS INSTRUKCIJA BOXIN LX/IX/A/90 ELICA

Stingri sekot instrukcijam, kas atrodas šajā rokasgrāmata. Netiek uznemta jebkāda atbildiba par iespejamāgṛtlibām, kaitējumiem vai uugnsgrekiem, kas var notikt iericei šis rokasgrāmatas instrukciju neieverosanas gadījumā. Gaisa nosucëjs tika izveidots, lai iesūktu ďdiena gatavošanas dūmus un tvaikus un ir domās tikai izmantošanai mājas apstaklos.

Gaisa nosucejam var but estetieskie defekti, nekā ts ir uzradits šis gramatiñas attelos, bet jebkurā gadijumā, lietoñas, tehniskās akopés un instalacijas instrukcijas paliek tadas pañas.

I Ir svarigi saglabat so rokasgramatu, lai varetu ar to konsulteties jebkura bridi. Pardoisanas, nodoanas vai pbarauksanas gadijumā, parrliecinaties, ka paliek kopar produktu.
! Uzmanigi izlasit instrukcijas: ir svariga informacija par installesanu, lietoanu un drošibu.
! Neveikt elektriskas vai mehāniskas izmainas uz produkta vai izlades caurulēm.
! Pirms sakt ierices instalaciju, parbaudit, ka neviena sastavdala nav bojata. Pretejg nadljuma, szinaties ar pardeveju un neveikt instalaciju.

Piezime: Ipaas detalias ar simbulo (^*) ir opiconali piederumi, kuri tiek piegadati tikai ar daziem modeliem, vai detalias, kuras nav piegadatas un, kuras ir jiaegadajas.

Drošības brīdinājumi

Pirms jebkuras tirišanas vai tehniskas apkopes darbības, atslēgt gaisa nosüceju no elektrotíkla, iznemot kontaktdaksu vai atslēdzot strāvas elektroapgādi.

Visu uzstādīsanas un apkopes operacijulaikā vienmēr jāvalkā darba cimdi.

Béni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai garīgajām spejām vai ar nepietiekamu pieredzi un zinašanām šo ieriči var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai ari, norādot, kā ieriči droši izmantot un, lai būtu saprotami ar to saistītie riski.

Berniem nav atlauts darbinat kontrolierices vai rotaiities ar iekartu.

Bérnì nedríkst veikt tās tířsanu un uzturešanu bez uzraudžības.

Telpas, kuras ir uzstadita iekarta, ir jabut pietiekamai ventilacijai, ja virtuves gaisa nosucejs tiek lietots kopar citam gazes sadedzinasanas iekartam vail citu kurinamo.

Gaisa nosuccejs ir jatira gan no iekspuses, gan no arpuses (VISMAZ VIENU REIZI MENESI), jebkuragadijumā, ieverojot to, kasir skaidri uzradits tehniskas apkopes instrukcijās.

Gaisa nosucela tiriisanas un filtrunomainiisanas un tiriisanas normu neieverosana izraisa ugunsgreku riskus. Ir stingri aizliegs pagatavot edienus "flambē" veidā zem parsega.

Atklatas uguns izmatošana ir kaitiga filtriem un var provocēt ugunsgrekus, tādel no tā jebkura gadijumā ir jaizvairās.

Cepśana ir jāveic to uzraugot, lái izvairītos no pärkarsūsās ellas degśanas.

UZMANIBU! Pieejamajas dajas var ievrojami sasildities, kad tiek izmantotas kop a aricem ediana gatavošanai.

Spuldzes nomaij izmantojiet tikai spuldzes veidu, kas noradits sis rokasgramatas lampu apkopes/nomainas sadala.

BRIDINJUMS! Nepievienojiet ieri c elektrofiklam, lidz instalacija nav pilinibapabeigta.

Attiecibā uz tehniskajiem un drošibas pasakumiem, kas japienem, lai izvaditu dūmus, ir svarigi rūpīgi ieverot viētjo iestāzu noteikumus.

Sis ierices caurulvadusistema nedrkt but pieslegta kadai citai esosai ventilacjas sistemasai, kas tiek izmantota jebkadiem citiem merkiem, piemeram, dumu izvadiisanai no iekartam, kuras izmanto gazi vai citu kurinamo.

Neizmantot vai neatstāgaisa nosucēju bez pareizi ɪerikotām spuldzēm iespejama elektriska trieciena riska dél.

Nekad nelietojiet gaisa nosucju bez pienacigi installetiem elektrottkliem.

Gaisa nosucju nekad nedrikst izmantot k atbalsta virsmu, ja vien nav ipasni noradits.

Izmantojiet tikai stiprinajuma skruves, kas ieklautas komplektacija ar izstradajumu tauzstadisanai, vai ari, ja tās nav piegadatas, iegadajieties pareizā veida skruves.

Izmantojiet pareizā garuma skruves, kas identificētas Uzstādīsanas rokasgrāmata.

Saubu gadijumāsazinieties ar pilnvarotu servisa palidzibas centru vai lidzigu kualificetu personu.

BRIDINJUMS! Nespeja uzstadit skruves vai stiprinajuma ierici saskaara ar siem noradijumiem, var izraisit elektriska apdraudejuma risku.

Ši erice atbilst Eiropas Direktivai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Parliecinoties, vai sis produkti tek izmests ārā pareizā veidā, izmantotajs veicina izvairšanos no negativjām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majas atkritumam, bet tas ir jänogādā uz tam domatu savaksanas punktu, kur atkartoti izlieto elektriskas un elektroniskas ierices. Tas ir jāizmet, respektjot viētējos likumus, kas attecas uz atkritumu aizvakišanu. Pec papidus informacijs par produkta izmantošanu, apstradi un atkartotu izlietošanu, ir jagriežas viētīja estādā, kas nodarbojas ar attieço jautājumu, atkritumu atkartotas izlietošanas servisu, vai uz veikalu, kur produits tika iegadats.

lericeirizstradata,parbauditaunrazota atbilstosi sadam prasibam.

Drošiha: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Veiktspeja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinatu ietekmi uz vidi. lesledziet nosüčejur minimä Štrumu, kad sākat gatavošanu un atstajjet to ieslęgtu páris minutes péc tam, kad gatavošana ir pabeigta. Palielinet Štrumu tikai tad, ja ir liels daudzums dūm un tvaiku, un izmantojet palielinato Štrumu (-us) tikai arkartējos gadijumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturetū labu smaku samazināsanas efektiviti. Notriet tauku filtru (-s), ja nepieciešams, lai uzturetū labu tauku filtra efektiviti. Izmantojet vēdinašanas sistemas maksimalo diamétru, kas noradīts šajr rokasgrāmata, lai uzlabotu efektiviti un samazinatu trokni.

Izmantošana

Gaisa nosucejs ir veidots, lai to izmantotu iesuksanas versija ar evakuaciju uz arpusi vai filtresanas versija ar ieksejo recirkulaciju.

lesuksanas versija

Tvaiki tiek izvaditi uz arpusi, caur izvadijanas cauruli, kas ir piefiksels pie atloksavienojuma.

Izvadišanas curule diametram ir jābūt vienlidzīgam ar savienošanas gredzena diametu.

Sienas izvadišanas caurulu un atverumu izmantošana ar mazaku diametu, noteiks iesukšanas rezultatu pazemināsanos un stipru trokšnu paaugstināsanos.

Tadj, tiek noraidita jebkura atbilda saja sakara.

I Izmantot garu cauruli, pec iespejas mazaku.
! Izmantot cauruli ar pēc iespējas mazāk locjumiem (locjuma maksimalais lenkis: 90^ ).
I Izvairities no curules diametra straujam izmainam.

Versija ar filtru

lesuktais gais tiek attaukots un deodorets pirms ta nosutisanas telpa. Lai izmantotu gaisa nosucju saja versija, ir nepiecesams ierikot papildus filtresanas sistemu uz aktivo oglumamata.

lerikosana

Minimalam attalumam starp plits virsmu, kur tiek novietoti tilpumi un viszemakas gaisa nosuceja dalas nav jabut mazakam par 50cm elektriskas plits gadijumun 50cm gazes un kombinetas virtuves gadijumā.

Gadijumā, ja ierikosanas instrukcjjas gazes iericei tiek precizets lielaks attalums, ir nepiecesams to ieverot.

Elektriska pieslęgsana

Tikla spiregumam ir jaatbilst spiregumam, kurir atzimets uz Tpasaes etijetes, kura atrodas gaisa nosuceja ieispuse. Ja nosucejam ir kontaktdaksa, pievienot roztei, kura atbilst pastavosiem likuimiun atrodas pieejama zona arif pec installesanas.

Ja gaisa nosucejam navkontaktdakss (tieja pieslsgsana pie elektriskas sistemas) vai ar kontaktdksa neatrodas pieejama zona, ari pec installesanas, pielietot normam atbilsto su bipolararu slezdzi, kurš nodrosina pilnu atslgsanu no tikla sprieguma, parslodzes kategorijas III nosacijumos, saskaar ierifkoşasan likumiem.

Uzmanibu! pirms pieslegt gaisa nosucejau pie tikla barosanas un pirms pbaraudit ta pareizu darbojanos, vienmer pbaraudit ka tikla kabelis ir ierikots pareizi.

Uzmanib! Barosanas vada nomainisana ir jaeic tehniskas apkalposanas dienestam, lai noverstu jebkuru risku.

lerikošana

Pirms uzsakt ierikošanu:

• Pārbaudīt vāi iegādatabajam produktam ir piēmēroti izmēri izvēlētajai ieríkošanas[zonai.
• Nogem aktivas ogles filtru/s, ja tadi ir piegadati ar ierieci (skat. attiecigu paragrafu). Tam/tiem ir jabut montetam/tiem atpakal, tikai ja Jus velties izmantot gaisa nosucju filtracijas versija.
• Pārbaudit vai gaisa nosucējā nav (transportesanas del) pievienotu detalu (piem., maisini ar skruvēm, garantijas utt), gadījumā, ja tas tā ir, tie ir jāiznem un jāsaglabā.

Gadjumā, ja virtuve ir malèjie panei un/VA sienas un/VA piekaramie skapiši, iepirek špärbaudit, va i r Pietiekosi daudz brivas vietas, lai instalētu gaisa nosüćej un, ka ir vienmē bús iespejams viegli pieklut pie komandu panei.

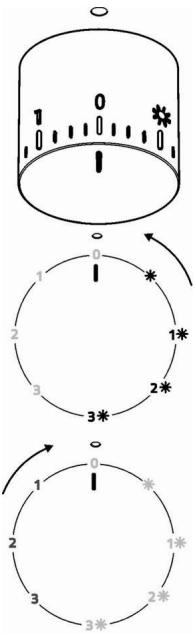

Darbošanās

Vienmér pilinbā atvert tvaiku savaceju (A).Attels 10

Tehniskā apkalposana

Tirišana

TIRisanai ir jazmanto TIKAI mitrs audums, kur sir samitrinats ar neitraliem skidriem mazgasanas lidzekliem. NELIETOT TIRisanai RIKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazivus saturosu produktu. NEIZMANTOT ALKOHOLU!

Panelis

Attels. 8

Uzmanibu! Ir jatur panelis ar abam rokam, kad tas tiek nomontets vai montets pozicijā, lai izvairitos no tā krišanas un no bojajumiem cilvekiem vai prieksmietiem.

Nomontesana:

-noteiktā veidā vikt panei (PRIEKŠEJA MALA) uz leju,

-lr japiespiez pa kreisi maza svira, kas atrodas panela labaja pusē,

-atvienot no azmugurejiem sarnriem.

Tirišana:

lesukanas panelis ir jatra tik pat biezi, ka tauku filtrs; izmantot draniu samitratu ar neitraliem skidriem mazgansanas lidzekjlem.

Izvairities no produktiem, kuri satur abrazivas vielas. NEIZMANTOT ALKOHOLU!

Monta:

Panelim ir jābūt piestiprinātam uz aizmugurejās dalas un pēc tam piestiprinātam uz prieksejās dalas, ievadot to atbilstošajos pirkstos, kas atrodas uz gaisa nosucēja virsmas.

Uzmanibul! ir vienmér jāpārbauda, ka panelis ir labi piefiksëts savā viētā.

Prettauuku filtrs

Attels 1-7

Notur tauku dalinas, kas teik veidotas no ediena pagatavosanas.

Prettauku filtram ir jabut tiritam katru menei, ar neagresiviem lidzekliem, manuali vai tauku mazgajama ma sinā, pie zemas temperatūras un izmantojot iso ciklu. Ja tas tiek mazgats tauku mazgajama ma sinā, prettauku filtra metala detalas var klut nespodras, bet jebkurā gadijumā to spejas nenainās

Lai nonemtu tauku filtru, ir javelk deblokeesan atsperes rokturis.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 6

Notur nepatikamas smarzas, kuras veidojas no ediena gatavošanas.

Ogles filtra piesatinasana notiek pec vairak vai mazak ilgas izmantoanas, atkaribā no virtuves veida un tauku filtririsanas biezuma. Jebkura gadijumā, ir nepieciesams nominit kartradžu katruceturto menesi.

Uzmanibu! Pirms pieskarties spuldzēm, pārliecinātiés, ka tās ir aukstas.

Nomaint bojatu spuldzi ar tada paşa veida spuldzi, kā tas noradits uz ipašibu etiketes vai aī kā tas ir noradits uz pañas spuldzes gaisa nosücejā.

1. Iznemt aizsardzibu, ar plakana skruvgrieza, vai lidziga prieksmeta palidzibu.

2. Nomainit bojatu spuldzi. Izmantot tikai 12V -20W max - G4 halogena spuldzes, uzmanoties laineaiztiku tās ar rokām.

3. Aiztaisit aizsargu (fikseshana ar klikski).

Ja apgaismojums nedarbojas, pärbaudit, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.

• Modelis su LED lempomisGaisa nosucëjs ir apríkots ar apgaismosanas sistemu, kas pamatojas uz LED tehnologiju.

LED nodrosina optimalu apgaismosanu, kas ilgst 10 reizes vairak par tradiconalajam spuldzittem un lauj ietaupit 90% elektriskas energijas.

Nomaintsanai griezties uz tehniskas apkalpošanas servisu.
