Laius	89,4 cm
Süvistuspaigaldise kõrgus	6 cm
Sügavus	32 cm
Kaal	9,5 kg
Maksimaalne õhuvool	581 m³/h
Minimaalne õhuvool	240 m³/h
Maksimaalne helitase	67 dB(A)
Minimaalne helitase	46 dB(A)
Kiiruste arv	3
Valgustus	LED 2 x 2,5 W
Valgustuse tõhusus	29 luksi/vatt (klass A)
Õhu väljalaskeava läbimõõt	150 mm
Energiaklass	B
Aastane energiatarve	71 kWh
Rasvafiltratsiooni tõhusus	76 % (klass C)
Viimistlus	Roostevaba teras
Taaskasutusrežiim	Jah (söefilter lisavarustusena)
Tootja viide	PRF0114761A

Korduma kippuvad küsimused - BOXIN LX/IX/A/90 ELICA

Milline on vajalik sisseehitatud kõrgus BOXIN LX/IX/A/90 jaoks?

BOXIN LX/IX/A/90 õhupuhastajale on vajalik sisseehitatud kõrgus 6 cm ülemises kapis. Selle laius on 89,4 cm ja sügavus 32 cm. Enne paigaldamist veenduge, et teie kapil on piisavalt ruumi.

Kuidas puhastada BOXIN LX/IX/A/90 rasvafiltrit?

Metallist rasvafiltrid on eemaldatavad ja nõudepesumasinas pestavad. Igakuine puhastamine on soovitatav tavalise kasutamise korral, sagedamini, kui küpsetate regulaarselt. Paigaldage need uuesti täiesti kuivana, et vältida niiskusprobleeme.

Kas seda õhupuhastit saab kasutada ringlusrežiimis ilma väljalaskeavata?

Jah, BOXIN LX/IX/A/90 võib töötada ringlusrežiimis, kui lisada aktiivsöefilter, mida müüakse eraldi. Selles režiimis filtreeritakse õhk ja suunatakse tagasi kööki. Otsene väljalaske režiim on siiski kõige tõhusam õhuvoolu ja lõhnade osas.

Millised on 3 saadaolevat kiirust ja millal neid kasutada?

Õhupuhastil on 3 töökiirust:

• Kiirus 1 (240 m³/h, 46 dB): kerge küpsetamine, hautamine
• Kiirus 2: igapäevane tavaline küpsetamine
• Kiirus 3 (581 m³/h, 67 dB): praadimine, intensiivne küpsetamine

Valige sobiv kiirus, et säästa energiat.

Õhupuhasti teeb tavapärasest rohkem müra, kuidas probleemi lahendada?

Liigne müra on sageli seotud mustade rasvafiltritega, mis vähendavad õhu liikumist. Puhastage või vahetage need välja. Veenduge ka, et seade on kapis õigesti kinnitatud ja väljalaske kanal ei ole ummistunud. Maksimaalsel kiirusel on normaalne tase 67 dB(A).

Kuidas töötab BOXIN LX/IX/A/90 LED-valgustus?

Õhupuhastil on 2 LED-pirni, igaüks 2,5 W, valgusefektiivsusega 29 luks/watt (klass A). Need valgustavad otse küpsetuspinda. Rikke korral asendage need ühilduvate asendus-LEDidega, mis on saadaval Elica teeninduses.

Millise läbimõõduga väljalasketoru on paigaldamisel vajalik?

BOXIN LX/IX/A/90 on varustatud 150 mm läbimõõduga õhuavaga. Kasutage optimaalsete tulemuste saavutamiseks 150 mm jäika või pooljäika toru. Vähendage toru käänakuid ja pikkust, et säilitada maksimaalne õhuvool 581 m³/h.

Mis energiatõhususe klassi kuulub see Elica õhupuhasti?

BOXIN LX/IX/A/90 kuulub energiahindesse B, hinnangulise aastase energiatarbimisega 71 kWh. Valgustuse tõhususklass on A ja rasvafiltratsiooni tõhusus on 76% (klass C).

Kuidas hooldada BOXIN LX/IX/A/90, et pikendada selle eluiga?

Puhastage rasvafiltreid iga 3–4 nädala järel. Pühkige roostevabast terasest pind pehme niiske lapiga ja mitteabrasiivse vahendiga. Kui kasutate ringlusrežiimi, vahetage aktiivsöefilter umbes iga 3 kuu järel, et säilitada tõhus lõhnade filtratsioon.

Kas BOXIN LX/IX/A/90 saab paigaldada ise või on vaja professionaali?

Paigaldamine on võimalik kogenud harrastajal. Vajalik on kapi lõikamine või kohandamine (89,4 cm lai, 6 cm kõrge), ühendamine 150 mm kanaliga ja elektriühendus. Elektrivõrku ühendamiseks on soovitatav kvalifitseeritud elektrik, kui teil pole kogemust.

Kas aktiivsöefilter on BOXIN LX/IX/A/90 karbis kaasas?

Ei, aktiivsöefilter ei ole kaasas standardpakendis. Seda on vaja ainult siis, kui soovite töötada ringlusrežiimis (ilma väljalasketoruta). See on eraldi saadaval Elica või varuosade müüjate kaudu, näiteks Spareka.

Kui palju kaalub õhupuhasti ja kas kinnitamiseks on mingeid piiranguid?

Seade kaalub 9,5 kg. Kappi toetav sein peab olema kindlalt kinnitatud ja mõõdetud, et toetada seda raskust lisaks kapile endale. Järgige käsiraamatu kinnitamise juhiseid, et vältida lahti tuleku riski.

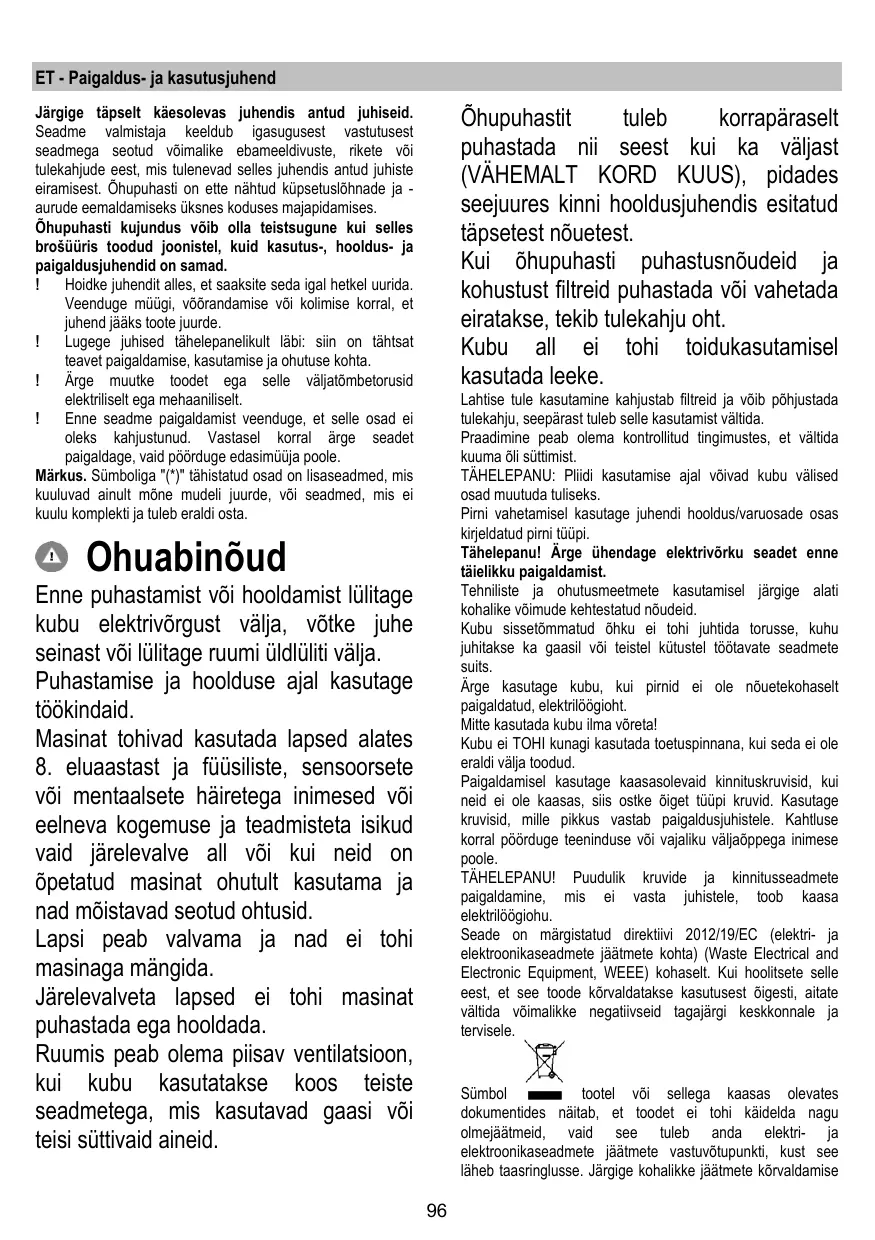

KASUTUSJUHEND BOXIN LX/IX/A/90 ELICA

Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad käesolevas juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta. Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt. Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Sümboliga (*) tähistatud osad on lisaseadmed, mis kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei kuulu komplekti ja tuleb eraldi osta.

Ohutusabinõud

Enne puhastust või hooldust lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.

Puhastamise ja hoolduse ajal kasutage töökindaid.

Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.

Lapsi peab valvama ja nad ei tohi masinaga mängida.

Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.

Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.

Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (vähemalt kord kuus), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.

Kubu all ei tohi toidukasutamisel kasutada lahtist tuld.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist.

TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad kuumaks minna.

Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Tähelepanu! Ärge ühendage seadet elektrivõrku enne täielikku paigaldamist.

Tehniliste ja ohutusmeetmete rakendamisel järgige alati kohalike võimude kehtestatud nõudeid.

Kubu väljatõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või muudel kütustel töötavate seadmete suitsu.

Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud – elektrilöögioht.

Mitte kasutada kubu ilma võreta!

Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.

Paigaldamisel kasutage kaasasolevaid kinnituskruvisid; kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vastava väljaõppega inimese poole.

TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektronikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise

Kehtivad õigusnormid. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda tõmmet vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Väljatõmberežiim

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

Väljatõmbetoru diameeter peab olema sama kui ühendusääriku oma.

Tähelepanu! Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage õhupuhasti väljatõmbetoru ja seinal asuvate väljalaskeavadega, mille diameeter on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta me sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru. ! Kasutage võimalikult vähe kõverdatud toru (torupõlve maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Filtreeriv versioon

Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 50 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääb ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidama selleks autoriseeritud inimeste poolt.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefiltrid, kui seade on nendega varustatud (vt ka vastavat punkti). Need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Avage alati täielikult aurupüüdur (A). Joonis 10

	Valgus sees (ON)
1	1. kiirus Valgus sees (ON)
2	2. kiirus Valgus sees (ON)
3	3. kiirus Valgus sees (ON)
0	OFF
1	1. kiirus Valgus väljas (OFF)
2	2. kiirus Valgus väljas (OFF)
3	3. kiirus Valgus väljas (OFF)

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖSTUSLIKKE VAHENDEID! Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Paneel

Joonis 8

Tähelepanu! Hoidke paneeli mahavõtmise või tagasipanemise ajal sellest mõlema käega kinni, et see maha ei kukuks ega kahjustaks inimesi ega esemeid.

Mahavõtmine:

• Tõmmake paneeli (ESIKÜLG) tugevasti allapoole, -suruge paneeli parempoolsel osal asuvat väikest käepidet vasakule, -haakige paneeli tagumised klambrid lahti.

Puhastamine:

Tõmbepaneeli puhastatakse sama tihti kui rasvafiltrit, kasutage neutraalse vedela puhastusvahendiga niisutatud lappi. Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE ALKOHOLI!

Kokkupanek:

Paneel haagitakse tagant ja kinnitatakse eest tappühendusega õhupuhasti pinnal asuvate selleks mõeldud poltide külge.

Tähelepanu! Kontrollige alati, kas paneel on korralikult kinni ja omal kohal.

Rasvafilter

Joonis 1-7

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 6

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataksid mootori tööratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Joonis 9

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas märgisel või õhupuhastil lambi kohal.

1. Eemaldage kaitsekate väiksema kruvikeeraja või muu sarnase tööriista abil.
2. Vahetage kahjustunud pirn välja.

Kasutage üksnes 20-vatise võimsusega (12 V) G4-pirne ning ärge neid käega puudutage.

1. Sulgege kaitsekate (klopsatusega) uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehniku kutsumist, kas pirn on korralikult pesas.

• LED-lampidega mudelid: õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
