BOXIN LX/IX/A/90 - Sacia skupina ELICA - Bezplatný návod na obsluhu

Šírka	89,4 cm
Výška zabudovania	6 cm
Hĺbka	32 cm
Hmotnosť	9,5 kg
Maximálny prietok vzduchu	581 m³/h
Minimálny prietok vzduchu	240 m³/h
Maximálna hladina hluku	67 dB(A)
Minimálna hladina hluku	46 dB(A)
Počet rýchlostí	3
Osvetlenie	LED 2 x 2,5 W
Svetelná účinnosť	29 lux/watt (trieda A)
Priemer výstupu vzduchu	150 mm
Energetická trieda	B
Ročná spotreba	71 kWh
Účinnosť filtrácie tukov	76 % (trieda C)
Úprava	Inox
Recyklačný režim	Áno (voliteľný uhlíkový filter)
Referenčné číslo výrobcu	PRF0114761A

Často kladené otázky - BOXIN LX/IX/A/90 ELICA

Aká je potrebná výška zabudovania pre BOXIN LX/IX/A/90?

Odsávač pár BOXIN LX/IX/A/90 vyžaduje zabudovaciu výšku 6 cm v hornom skrinke. Jeho šírka je 89,4 cm a hĺbka 32 cm. Pred inštaláciou skontrolujte, či vaša skrinka má dostatok miesta.

Ako čistiť tukový filter BOXIN LX/IX/A/90?

Kovové tukové filtre sú odnímateľné a umývateľné v umývačke riadu. Odporúča sa ich čistenie raz mesačne pri bežnom používaní, častejšie, ak pravidelne varíte. Znovu ich nainštalujte, keď sú suché, aby ste predišli problémom s vlhkosťou.

Môže sa táto digestor použiť v režime recyklácie bez odvádzania do exteriéru?

Áno, BOXIN LX/IX/A/90 môže fungovať v režime recyklácie, ak pridáte aktívny uhlíkový filter, ktorý sa predáva samostatne. V tomto režime je vzduch prefiltrovaný a navrátený do kuchyne. Priamy odvod je však najvýkonnejší, pokiaľ ide o prietok a zápachy.

Aké sú 3 dostupné rýchlosti a kedy ich použiť?

Digestor ponúka 3 rýchlosti prevádzky:

• Rýchlosť 1 (240 m³/h, 46 dB): ľahké varenie, dusenie
• Rýchlosť 2: bežné denné varenie
• Rýchlosť 3 (581 m³/h, 67 dB): vyprážanie, intenzívne varenie

Vyberte si vhodnú rýchlosť na úsporu energie.

Digestor je hlučnejší ako obvykle, ako vyriešiť problém?

Nadmerný hluk je často spôsobený zanesenými tukovými filtrami, ktoré obmedzujú prietok vzduchu. Vyčistite alebo vymeňte ich. Skontrolujte tiež, či je jednotka správne upevnená v skrinke a či nie je upchatý odvodný kanál. Pri maximálnej rýchlosti je 67 dB(A) normálna úroveň.

Ako funguje LED osvetlenie BOXIN LX/IX/A/90?

Digestor je vybavený 2 LED žiarovkami po 2,5 W s účinnosťou osvetlenia 29 lux/watt (trieda A). Osvetľujú priamo varnú plochu. V prípade poruchy ich nahraďte kompatibilnými náhradnými LED žiarovkami dostupnými od služby Elica.

Aký priemer odvodného potrubia je potrebné pri inštalácii?

BOXIN LX/IX/A/90 je vybavený výstupom vzduchu s priemerom 150 mm. Použite pevné alebo polopevné potrubie s priemerom 150 mm pre optimálny odvod. Obmedzte zákruty a skráťte dĺžku potrubia, aby ste zachovali maximálny prietok vzduchu 581 m³/h.

Aká je energetická trieda tohto odsávača pár Elica?

BOXIN LX/IX/A/90 má energetickú triedu B s odhadovanou ročnou spotrebou 71 kWh. Trieda účinnosti osvetlenia je A a účinnosť filtrácie tukov je 76 % (trieda C).

Ako udržiavať BOXIN LX/IX/A/90, aby sa predĺžila jeho životnosť?

Čistite tukové filtre každé 3 až 4 týždne. Utrite nerezový povrch mäkkou vlhkou handričkou a neabrazívnym prostriedkom. Ak používate režim recyklácie, vymeňte uhlíkový filter približne každé 3 mesiace, aby ste zachovali účinnú filtráciu zápachov.

Môže sa BOXIN LX/IX/A/90 inštalovať samostatne, alebo je potrebný odborník?

Inštaláciu môže vykonať skúsený domáci majster. Je potrebné pripraviť výrez alebo prispôsobenie skrinky (89,4 cm široká, 6 cm vysoká), pripojenie k potrubiu s priemerom 150 mm a elektrické pripojenie. Pre pripojenie k elektrickej sieti sa odporúča kvalifikovaný elektrikár, ak nemáte skúsenosti.

Je uhlíkový filter súčasťou balenia BOXIN LX/IX/A/90?

Nie, uhlíkový filter nie je súčasťou základného balenia. Je potrebný len v prípade, že chcete fungovať v režime recyklácie (bez odvodného potrubia). Je dostupný samostatne od Elica alebo od predajcov náhradných dielov ako Spareka.

Aká je hmotnosť odsávača a sú tu nejaké obmedzenia pri upevnení?

Jednotka váži 9,5 kg. Podporná skrinka musí byť pevne pripevnená k stene a dimenzovaná na znášanie tejto hmotnosti okrem samotnej skrinky. Dodržujte pokyny na upevnenie z manuálu, aby ste predišli riziku odtrhnutia.

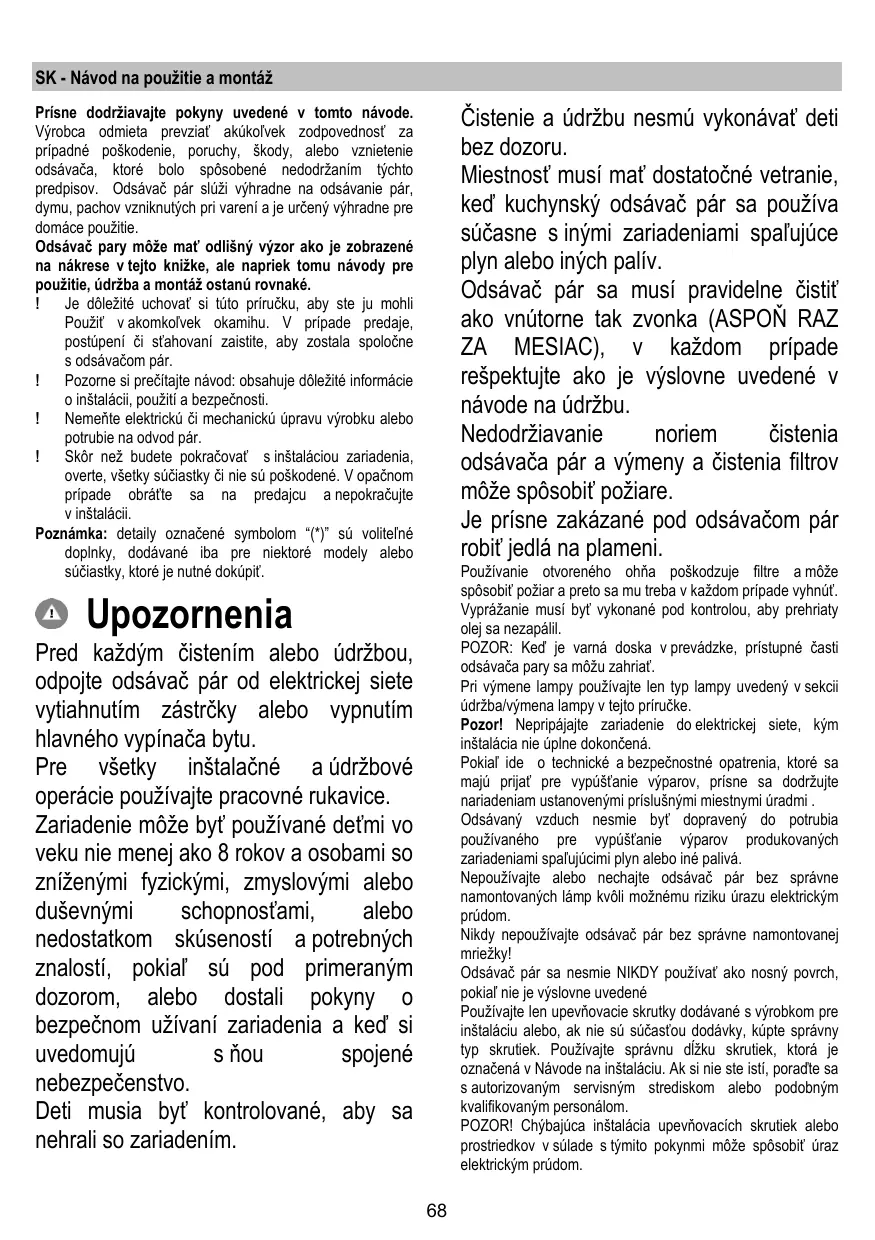

NÁVOD NA OBSLUHU BOXIN LX/IX/A/90 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mať odlišný vzhľad ako je zobrazené na nákrese v tejto knihe, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

! Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár. ! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. ! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár. ! Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: detaily označené symbolom (^*) sú voliteľné doplnky, dodávané iba pre niektoré modely alebo súčiastky, ktoré je nutné dokúpiť.

Upozornenia

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.

Deti musia byť kontrolované, aby sa nehrali so zariadením.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iných palív.

Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť. Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Pozor! Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.

Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.

Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.

Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek. Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu. Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Odtahové potrubie nie je súčasťou vybavenia a je nutné ho zakúpiť.

Ak je odsávač pár vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti odmastí a zbaví zápachu. Aby sa mohol odsávač pár používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi podperou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia ako 50 cm v prípade elektrických sporákov, 50 cm v prípade plynových a kombinovaných/zmiešaných sporákov.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

Pred začatím inštalácie:

• Skontrolujte, či zakúpený výrobok má vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

V prípade prítomnosti panelov a/alebo stien a/alebo bočných nosníkov, presvedčte sa, či je dostatočný priestor pre inštaláciu odsávača pár a či je stále možnosť ľahko pristúpiť k radiaciému panelu.

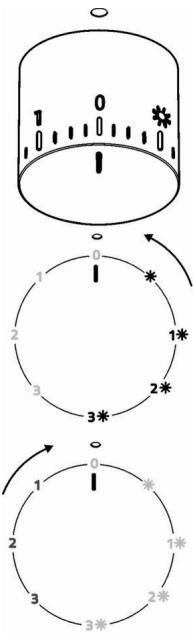

Činnosť

Otvárajte vždy úplne zberač pár (A).

Obr.10

	Osvetlenie ON
1	Rychlost' 1 Osvetlenie ON
2	Rychlost' 2 Osvetlenie ON
3	Rychlost' 3 Osvetlenie ON
0	OFF
1	Rychlost' 1 Osvetlenie OFF
2	Rychlost' 2 Osvetlenie OFF
3	Rychlost' 3 Osvetlenie OFF

Údržba

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Panel

Obr. 8

Upozornenie! Keď montujete alebo demontujete panel v pozícii, držte ho obidvoma rukami, aby sa zabránilo jeho padnutiu a zapríčineniu nehôd osobám alebo veciam.

Zmontovanie:

- silnejšie potiahnite panel (SPODNÚ ČASŤ) smerom dole,

- zatlačte smerom doľava páčku, ktorá sa nachádza na pravej strane panela,

- odpojte ho zo zadných závesov.

Čistenie:

Odsávací panel sa čistí rovnako pravidelne ako filter tukov, používať navlhčené plátno s neutrálnymi tekutými čistiacimi prostriedkami.

Vyhnúť sa používaniu prostriedkov obsahujúcich škrabavé látky. NEPOUŽÍVAŤ ALKOHOL!

Montáž:

Panel sa zavesuje zozadu a upevňuje sa zpredu zaseknutím sa do kolíkov uložených pre tento účel na vrchu odsávača pary.

Upozornenie! Vždy skontrolujte, aby panel bol dobre pripevnený na svojom mieste.

Protitukový filter

Obr. 1-7

Musí byť čistený každý mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu môže protitukový kovový filter vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 6

Udrží nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí od typu kuchyne a pravidelného čistenia filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Použite jeden na každú stranu po zakrytí obidvoch ochranných mriežok motorovej vrtule, za tým pootočte smerom hodinových ručičiek.

Kvôli odmontovaniu pootočte oproti smeru hodinových ručičiek.

Výmena žiaroviek

Obr. 9

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

1. Vyťahnite ochranný kryt s použitím malého skrutkovača s rezným hrotom alebo podobným nástrojom.
2. Vymeňte poškodenú žiarovku.

Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.

1. Zatvorte ochranný kryt (upevnenie na zapakdu).

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.

• Model s LED žiarovkou: Odsávač pary je vybavený

systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu sa obráťte na technický servis.
