Značka	ELICA
Model	ERA S IX/A/52
Typ produktu	Odsávacia skupina (kuchynská digestor)
Šírka	52 cm
Elektrické napájanie	220-240 V, 50/60 Hz
Výkon osvetlenia	LED 3 W max (E14)
Rýchlosti odsávania	3 rýchlosti (min, stred, max)
Protitukový filter	Kovový, umývateľný v umývačke riadu alebo ručne
Aktívny uhlíkový filter	Neumývateľný, vymeniť každé 4 mesiace max
Spôsob odvodu	Odsávací (vonkajší odvod) alebo filtračný (vnútorný recirkulácia)
Minimálna bezpečnostná vzdialenosť (elektrický sporák)	50 cm
Minimálna bezpečnostná vzdialenosť (plynový alebo kombinovaný sporák)	65 cm
Čistenie protitukového filtra	Minimálne raz za mesiac
Výmena uhlíkového filtra	Maximálne každé 4 mesiace
Typ náhradnej žiarovky	LED 3W-E14 (ILCOS D)
Materiál povrchovej úpravy	Nehrdzavejúca oceľ (predpokladaná)
Bezpečnosť detí	Používanie deťmi staršími ako 8 rokov pod dozorom
Súlad s normami	EN/IEC 60335, EN/IEC 61591, EN 55014, atď.
Približná hmotnosť	10 kg (odhad)

Často kladené otázky - ERA S IX/A/52 ELICA

Ako často čistiť protitukový filter?

Kovový protitukový filter sa musí čistiť aspoň raz za mesiac neagresívnymi čistiacimi prostriedkami, ručne alebo v umývačke riadu pri nízkej teplote a rýchlom cykle.

Kedy vymeniť aktívny uhlíkový filter?

Aktívny uhlíkový filter sa nedá čistiť ani regenerovať. Musí sa vymeniť maximálne každé 4 mesiace, alebo skôr, ak pretrvávajú pachy.

Ako vymeniť žiarovku digestora?

Najprv odpojte digestor. Odstráňte saciu mriežku, vymeňte chybnú žiarovku za LED žiarovku 3W-E14 (ILCOS D) max. Uistite sa, že sú žiarovky pred manipuláciou studené.

Aká je bezpečnostná vzdialenosť medzi digestorom a varnou doskou?

Minimálna vzdialenosť medzi varnou doskou a najnižšou časťou digestora je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Skontrolujte pokyny k vášmu varnému zariadeniu.

Môžem používať digestor bez filtrov?

Nie, je nebezpečné a prísne zakázané používať digestor bez správne namontovanej mriežky a filtrov. Hrozí riziko požiaru a úrazu elektrickým prúdom.

Môže byť digestor inštalovaný v režime recirkulácie?

Áno, digestor je konvertibilný: môže pracovať v odsávacej verzii (vonkajší odvod) alebo filtračnej verzii (vnútorná recirkulácia) s aktívnym uhlíkovým filtrom.

Čo robiť, ak osvetlenie nefunguje?

Pred zavolaním servisu skontrolujte, či sú žiarovky správne vložené do svojho držiaka. Inak vymeňte žiarovku za LED 3W-E14, ako je uvedené v návode.

Je digestor veľmi hlučný?

Hladina hluku závisí od rýchlosti. Na zníženie hluku používajte digestor na minimálnu rýchlosť pri bežnom varení a maximálnu rýchlosť používajte len pri silnom dyme alebo pare.

Ako čistiť vonkajšok digestora?

Používajte výhradne vlhkú handričku s neutrálnym tekutým čistiacim prostriedkom. Nikdy nepoužívajte alkohol, abrazívne prostriedky, nástroje alebo čistiace nástroje.

Aký typ žiarovky použiť na výmenu?

Používajte výhradne LED žiarovky 3W-E14 max, v súlade s referenciou ILCOS D. Vyšší výkon by mohol poškodiť digestor.

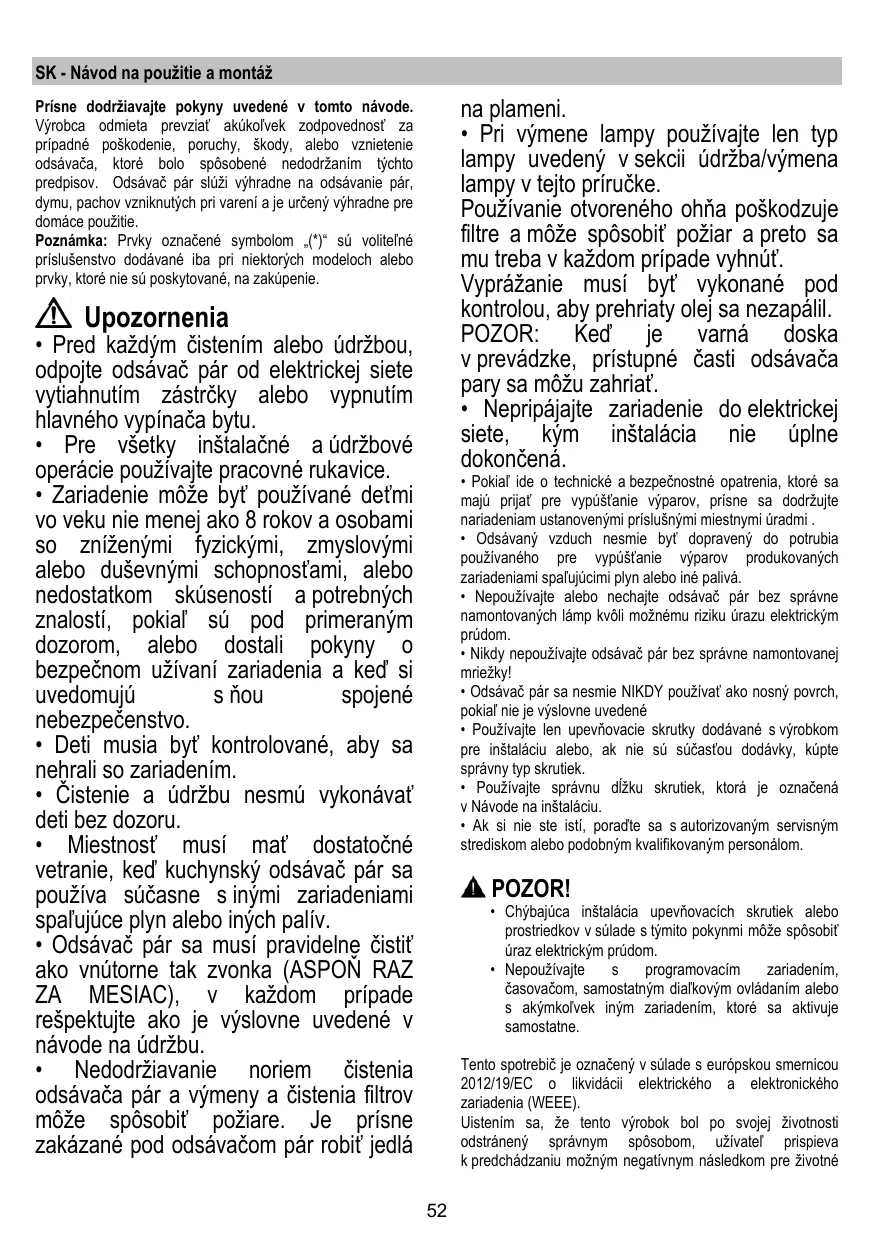

NÁVOD NA OBSLUHU ERA S IX/A/52 ELICA

Prisne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Poznámka: Prvky označené symbolom (*) sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne so zariadeniami spaľujúcimi plyn alebo iné palivá.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá

na plameni.

• Pri výmene lampy používajte len typ lampy uvedený v sekcii Údržba/výmena lampy v tejto príručke. Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť. Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.
• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nenechajte odsávač pár bez správne namontovaných lamp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa NIKDY nesmie používať ako nosný povrch, pokiaľ to nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom na inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom. Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné

prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter, ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ak je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na používanie v odsávacej verzii s

vonkajšou evakuáciou alebo vo filtračnej s vnútornou recirkuláciou.

Montáž

Minimálna vzdialenosť medzi podperou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkou/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži, je

nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Činnosť

Odsávač pár je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Zapnutie/vypnutie svetla b. Vypnutie motora c. - d. - e. Odsávacia výkonnosť minimálna (c.), stredná (d.), maximálna (e.).

Údržba

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 1-7

Musí byť čistený jedenkrát za mesiac nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Nasytenie filtra s uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Výmena žiaroviek

Obr. 7

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiaroviek, vyberte odsávaciu mriežku.

Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné (napr. ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúšťacej trubky dymov.
