Merke	ELICA
Modell	ERA S IX/A/52
Produkttype	Avtrekksgruppe (kjøkkenhette)
Bredde	52 cm
Elektrisk tilførsel	220-240 V, 50/60 Hz
Lysstyrke	LED 3 W max (E14)
Sugtrinn	3 hastigheter (min, mid, maks)
Fettfilter	Metall, vaskbar i oppvaskmaskin eller for hånd
Kullfilter	Ikke vaskbar, må skiftes maks hver 4. måned
Avtrekksmodus	Sugende (utvendig avtrekk) eller filtrerende (intern resirkulering)
Minste sikkerhetsavstand (elektrisk komfyr)	50 cm
Minste sikkerhetsavstand (gass- eller kombikomfyr)	65 cm
Rengjøring av fettfilter	Minst en gang per måned
Utskifting av kullfilter	Maks hver 4. måned
Type erstatningslampe	LED 3W-E14 (ILCOS D)
Materiale	Rustfritt stål (antatt)
Barnesikkerhet	Bruk av barn over 8 år under tilsyn
Samsvar med standarder	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Omtrentlig vekt	10 kg (estimat)

Ofte stilte spørsmål - ERA S IX/A/52 ELICA

Hvor ofte bør fettfilteret rengjøres?

Metallfettfilteret må rengjøres minst en gang per måned med ikke-aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin på lav temperatur og kort program.

Når bør kullfilteret skiftes?

Kullfilteret kan ikke rengjøres eller regenereres. Det må skiftes maks hver 4. måned, eller tidligere hvis lukt vedvarer.

Hvordan bytte pære på hetten?

Koble først fra hetten. Fjern sugristen, bytt den defekte pæren med en LED-pære 3W-E14 (ILCOS D) maks. Sørg for at lampene er kalde før håndtering.

Hva er sikkerhetsavstanden mellom hetten og koketoppen?

Minste avstand mellom kokeflate og hetens laveste del er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombikomfyrer. Sjekk instruksjonene for koketoppen din.

Kan jeg bruke hetten uten filtre?

Nei, det er farlig og strengt forbudt å bruke hetten uten at grill og filtre er riktig montert. Dette medfører brann- og elektrisk støtrisiko.

Kan hetten installeres i resirkuleringsmodus?

Ja, hetten er konvertibel: den kan fungere i sugende versjon (utvendig avtrekk) eller filtrerende versjon (intern resirkulering) med et kullfilter.

Hva gjør jeg hvis belysningen ikke fungerer?

Før du kontakter kundeservice, sjekk at lampene er riktig satt inn i holderen. Hvis ikke, bytt pæren med en LED 3W-E14 som angitt i manualen.

Lager hetten mye støy?

Støynivået avhenger av hastigheten. For å redusere støy, bruk hetten på minimumshastighet ved vanlig matlaging og bruk maksimal hastighet kun ved mye røyk eller damp.

Hvordan rengjøre utsiden av hetten?

Bruk kun en fuktig klut med nøytral flytende såpe. Bruk aldri alkohol, slipende midler, verktøy eller rengjøringsinstrumenter.

Hvilken type pære skal brukes til utskifting?

Bruk kun LED-pærer på maks 3W-E14, i samsvar med referanse ILCOS D. Høyere effekt kan skade hetten.

BRUKSANVISNING ERA S IX/A/52 ELICA

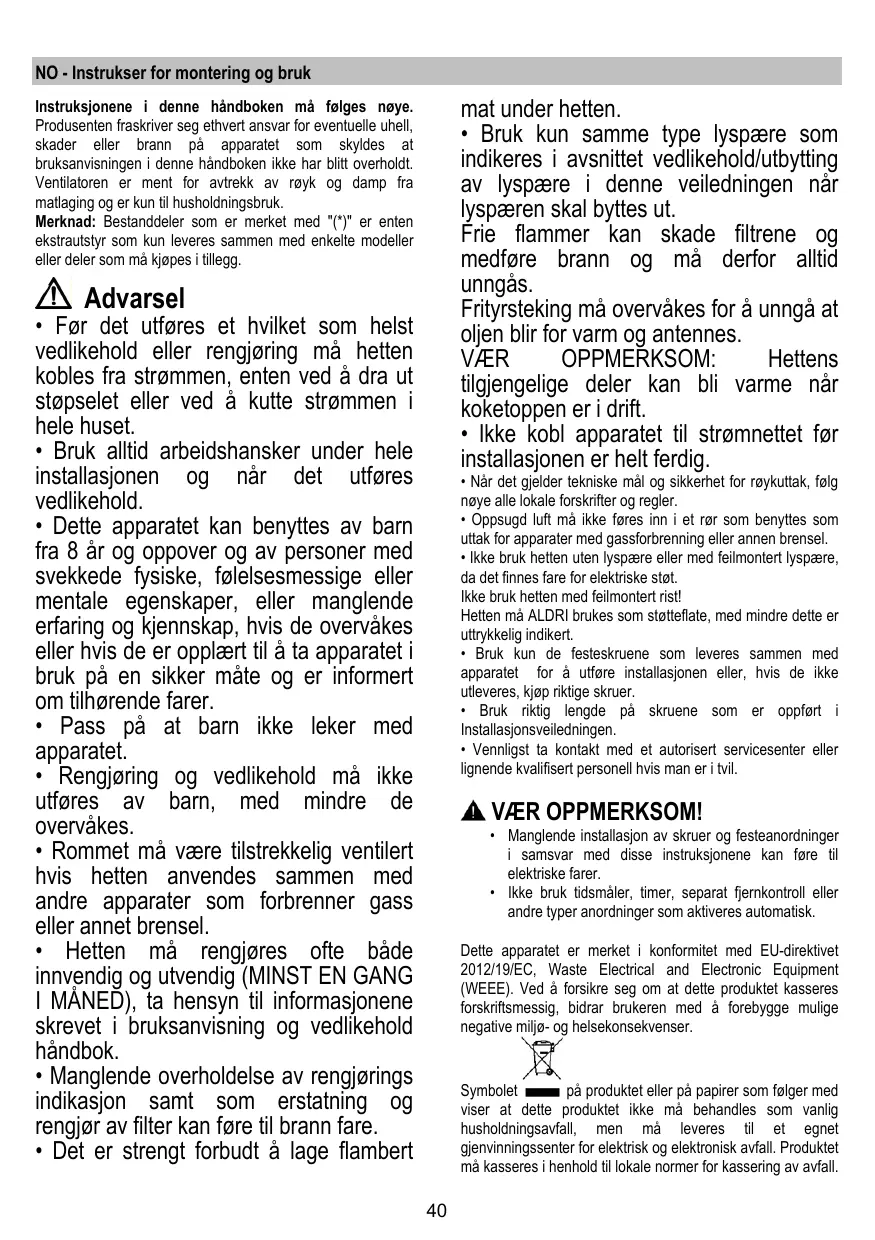

NO Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold skal ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjoner samt erstatning og rengjøring av filter kan føre til brannfare.
• Det er strengt forbudt å lage flambert

mat under hetten.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig. Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ledes inn i et rør som benyttes som avtrekk for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert filter!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen. Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmålere, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men skal leveres til gjenvinningsenter for elektrisk og elektronisk avfall.

For videre informasjon om behandling, gjenvinning og resirkulering av dette produkt kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er laget for å brukes med direkte avtrekk der

avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50 cm når det gjelder elektriske kokeplater og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert.

Funksjon

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets LTS.

a. Lys ON/OFF b. Motorer OFF c. - d. - e. Sugestyrke: minimal (c.), middels (d.), maksimal (e.).

Vedlikehold

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 1-7

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

Utskifting av lyspære

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

Ta vekk gitteret for å åpne lamperommet.

Skift ut den defekte lampen.

Bruk utelukkende E14 3W LED-lamper. For ytterligere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1d").

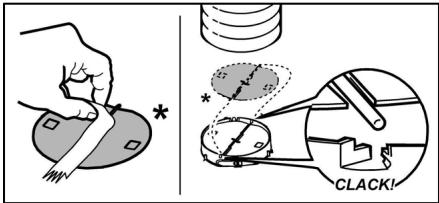

BARE i noen produkter:

Som ekstrautstyr følger det med en tilbakeslagsventil for røyk. Dersom installasjonsforholdene skulle gjøre det nødvendig å bruke denne (f.

eks. om det mangler beskyttelse mot utilsiktet innsig av luft som kommer utenifra), montere ventilen på den dertil beregnede plassen inne i koblingen for luftutslipp før utslippsrøret for røyk installeres.

Fig.7

Produktet er designet, testet og produsert i henhold til:

Stikkontakten skal også være lett tilgjengelig etter

Kulfilteret skal skiftes hver 4. måned, hvis emhetten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller gjenbrukes.
