Type de produit	Hotte aspirante
Caractéristiques techniques principales	Hotte murale, design contemporain, finition inox
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Largeur : 52 cm, Profondeur : 30 cm, Hauteur : 15 cm
Poids	Environ 10 kg
Compatibilités	Compatible avec les systèmes d'évacuation et de recyclage
Type de filtre	Filtres à charbon et filtres métalliques
Puissance	Max 250 W
Débit d'air	Jusqu'à 700 m³/h
Fonctions principales	Éclairage LED, plusieurs niveaux de puissance, mode silencieux
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage
Normes de sécurité	Conforme aux normes CE, protection contre les surcharges électriques
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - ERA S IX/A/52 ELICA

Comment nettoyer le filtre à graisse de la hotte ELICA ERA S IX/A/52 ?

Le filtre à graisse peut être retiré et lavé à la main avec de l'eau chaude et du détergent doux, ou placé dans le lave-vaisselle. Assurez-vous qu'il est complètement sec avant de le remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel pour un diagnostic.

Quel est le niveau sonore de la hotte ELICA ERA S IX/A/52 ?

Le niveau sonore de cette hotte varie selon le mode de fonctionnement, allant jusqu'à 67 dB en mode maximum.

Comment régler la puissance d'aspiration de la hotte ?

Vous pouvez régler la puissance d'aspiration en utilisant les boutons de commande situés sur le panneau avant de la hotte. Il y a plusieurs niveaux d'intensité disponibles.

Quel type d'ampoule dois-je utiliser pour l'éclairage de la hotte ?

Utilisez des ampoules LED de type G4, avec une puissance maximale de 2W pour un éclairage optimal.

Comment installer la hotte ELICA ERA S IX/A/52 ?

L'installation doit être réalisée par un professionnel. Assurez-vous de respecter les distances de sécurité par rapport à la plaque de cuisson, qui doivent être d'au moins 65 cm.

La hotte émet des bruits étranges, que faire ?

Vérifiez si les filtres sont encrassés ou s'il y a des objets bloquant le moteur. Si le bruit persiste, contactez le service après-vente.

Les LED de la hotte ne s'allument plus, que faire ?

Vérifiez si les ampoules LED sont correctement installées. Si elles sont endommagées, remplacez-les par des ampoules neuves.

Comment savoir quand il est temps de remplacer le filtre à charbon ?

Si vous remarquez une diminution de l'efficacité d'aspiration ou des odeurs persistantes, il est temps de remplacer le filtre à charbon. En général, il est recommandé de le remplacer tous les 6 mois.

La hotte fonctionne mais ne filtre pas correctement, que faire ?

Vérifiez que les filtres sont propres et en bon état. Assurez-vous également que la hotte est en mode recyclage si vous ne l'avez pas connectée à l'extérieur.

MODE D'EMPLOI ERA S IX/A/52 ELICA

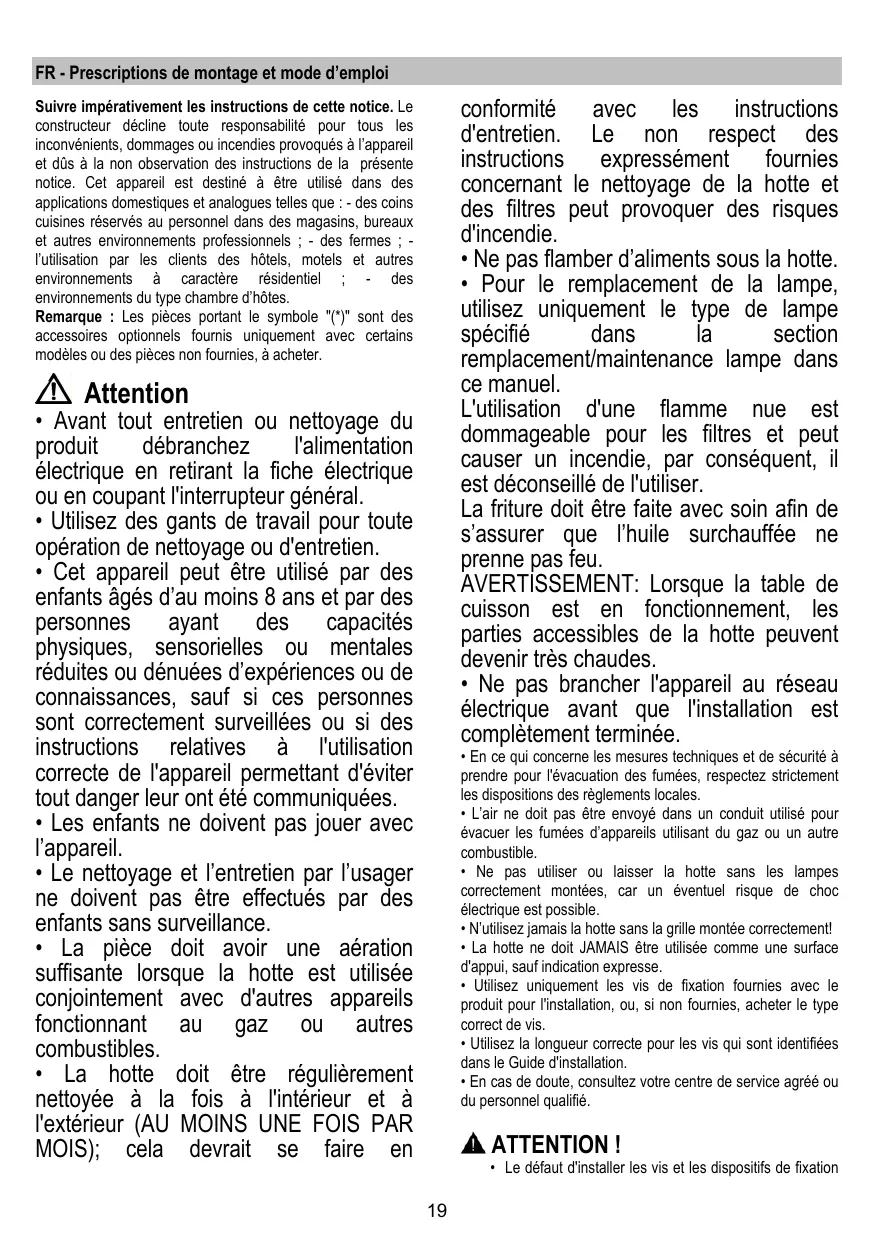

FR Prescriptions de montage et mode d'emploi

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnelles ; - des fermes ; - l'utilisation par les clients des hotels, motelels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.

Remarque: Les pièces portant le symbole (*) sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparéils fonctionnant au gaz ou autres combustibles.
  La hotte doit etre regulierement nettoyee a la fois a l'intérieur et a I'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en

conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtrres et peut causeur un incendie, par consequent, il est deconseilde l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotter ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agrée ou du personnel qualifié.

ATTENTION!

• Le défaut d'installer les vis et les dispositifs de fixation

conformément à ces instructions peut entraîner des risques électriques.

• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteure, ou d'un système decommande àdistance séparé ou tout autre disposifqui met l'appareil sous tension automatiquement.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechet menager. Il doit par conséquent etre remis a un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionnerpendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes.
  Remplacer le(s) filtré(s) au carbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSÉ lorsque cette est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedansce manuelafin d'optimiserle rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en

version aspirante a evacuation exterieure , ou filtrante a recyclage interieur

Installation

La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. ON/OFF lumières
b. OFF moteurs
c.-d.-e. Puisance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

Entretien

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'utilisation de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 1-7

Le filtré anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtré anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 5

La saturation du charbon actif se constate après un employe plus ou moins long, selon la fréquence d'utilisation et la régulariat du nettoyage du filtré àGRAisses. Il est nécessaire de changer le filtré après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

Fig. 7

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Retirer la grille d'aspiration pour acceder à l'ampoule.

Remplacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1d").

Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-venture.

UNIQUEMENT sur certains produits :

Un Clapet Anti-Rétour des Fumées est foumi comme accessoire en option, à installer. Si les conditions d'installation le requiennent (par ex.: absence de protections contre le return accidentel de courants d'air de l'extérieur), l'inserer dans le logement dédié du Raccord de Sortie d'Air avant d'instructor le conduit d'échéppement des fumées.
