ERA S IX/A/52 - Absauggruppe ELICA - Kostenlose Bedienungsanleitung

Marke	ELICA
Modell	ERA S IX/A/52
Produkttyp	Dunstabzugshaube (Küchenhaube)
Breite	52 cm
Stromversorgung	220-240 V, 50/60 Hz
Beleuchtungsleistung	LED 3 W max (E14)
Saugstufen	3 Stufen (min, mittel, max)
Fettfilter	Metall, waschbar in der Spülmaschine oder von Hand
Aktivkohlefilter	Nicht waschbar, alle 4 Monate max. austauschen
Abluftmodus	Abluft (Außenabführung) oder Umluft (Innenrückführung)
Mindestsicherheitsabstand (Elektroherd)	50 cm
Mindestsicherheitsabstand (Gas- oder Mischherd)	65 cm
Reinigung des Fettfilters	Mindestens einmal im Monat
Austausch des Aktivkohlefilters	Maximal alle 4 Monate
Ersatzlampentyp	LED 3W-E14 (ILCOS D)
Material der Oberfläche	Edelstahl (vermutlich)
Kindersicherheit	Nutzung durch Kinder ab 8 Jahren unter Aufsicht
Normenkonformität	EN/IEC 60335, EN/IEC 61591, EN 55014, usw.
Gewicht ca.	10 kg (Schätzung)

Häufig gestellte Fragen - ERA S IX/A/52 ELICA

Wie oft sollte der Fettfilter gereinigt werden?

Der Metallfettfilter sollte mindestens einmal im Monat mit milden Reinigungsmitteln von Hand oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter kann nicht gereinigt oder regeneriert werden. Er muss maximal alle 4 Monate oder früher bei anhaltenden Gerüchen ausgetauscht werden.

Wie tauscht man die Lampe der Haube aus?

Trennen Sie zuerst die Haube vom Stromnetz. Entfernen Sie das Sauggitter, ersetzen Sie die defekte Lampe durch eine LED-Lampe 3W-E14 (ILCOS D) max. Stellen Sie sicher, dass die Lampen vor dem Austausch abgekühlt sind.

Welcher Sicherheitsabstand muss zwischen Haube und Kochfeld eingehalten werden?

Der Mindestabstand zwischen der Kochfläche und dem unteren Teil der Haube beträgt 50 cm bei Elektroherden und 65 cm bei Gas- oder Mischherden. Beachten Sie die Anweisungen Ihres Kochgeräts.

Kann ich die Haube ohne Filter verwenden?

Nein, es ist gefährlich und strengstens verboten, die Haube ohne korrekt montiertes Gitter und Filter zu verwenden. Es besteht Brand- und Stromschlaggefahr.

Kann die Haube im Umluftmodus installiert werden?

Ja, die Haube ist umwandelbar: Sie kann als Ablufthaube (Außenabführung) oder als Umlufthaube (Innenrückführung) mit Aktivkohlefilter betrieben werden.

Was tun, wenn die Beleuchtung nicht funktioniert?

Bevor Sie den Kundendienst rufen, überprüfen Sie, ob die Lampen richtig in der Fassung sitzen. Andernfalls tauschen Sie die Lampe gegen eine LED 3W-E14 aus, wie im Handbuch angegeben.

Ist die Haube sehr laut?

Der Geräuschpegel hängt von der Stufe ab. Um den Lärm zu reduzieren, verwenden Sie die Haube bei normalem Kochen auf der niedrigsten Stufe und nutzen Sie die Höchststufe nur bei starker Rauchentwicklung oder Dampf.

Wie reinigt man die Außenseite der Haube?

Verwenden Sie ausschließlich ein feuchtes Tuch mit einem neutralen Flüssigreiniger. Verwenden Sie niemals Alkohol, Scheuermittel, Werkzeuge oder Reinigungsinstrumente.

Welcher Lampentyp ist für den Austausch geeignet?

Verwenden Sie ausschließlich LED-Lampen mit maximal 3W-E14, gemäß der Referenz ILCOS D. Eine höhere Leistung könnte die Haube beschädigen.

BEDIENUNGSANLEITUNG ERA S IX/A/52 ELICA

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Hinweis: Die mit dem (*) Symbol versehenen Elemente sind optionales Zubehör, welche nur bei einigen Modellen vorhanden sind oder Teile, die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warnung

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet. Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren sowie von Menschen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie beaufsichtigt werden.
• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollen die Anweisungen zur Wartung befolgt

werden. Das Nichtbefolgen der Normen zur Reinigung der Dunstabzugshaube, das Nichtbefolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich an die Vorschriften der örtlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den wichtigen Schraubentyp.
• Verwenden Sie die Länge für die Schrauben, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst

oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist das vorliegende Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieser Produkte zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren

und die Geräuschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube muss mindestens 50 cm bei elektrischen Kochfeldern und 65 cm bei Gas- oder kombinierten Herden betragen.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Inneren der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde.

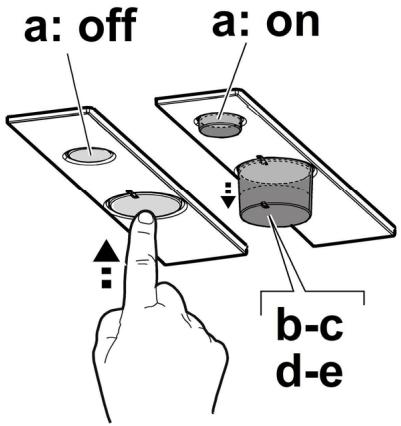

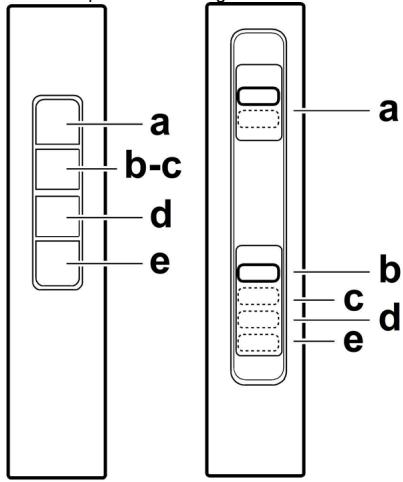

Betrieb

Die Dunstabzugshaube ist mit einer Bedienblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

a. Schalter ON/OFF Beleuchtung b. Schalter OFF der Absaugfunktion c. -d. -e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.

Wartung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 1-7

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spülmaschine abfärben, was seine Filtereigenschaften jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 5

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Abb. 7

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Das Ansauggitter entfernen, um Zugriff auf die Lämpchen zu bekommen.

Die beschädigte Lampe auswechseln.

Verwenden Sie nur max. 3W-E14 LED-Lampen. Für detailliertere Angaben, bitte im Blatt "ILCOS D" (alphanumerische Position "1d") im Anhang nachsehen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.

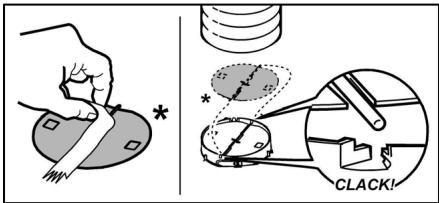

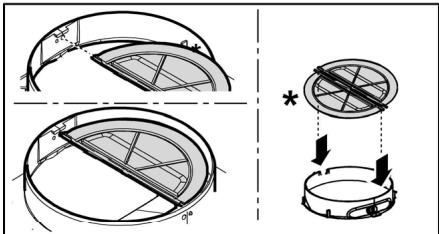

NUR bei einigen Produkten:

Als optionales Zubehörteil wird eine Rückschlagklappe, die installiert werden kann, mitgeliefert. Wenn die Installationsbedingungen ihren Einbau notwendig machen (z. B. wenn kein Schutz gegen Zugluft, die von draußen hereindringt, vorhanden ist), setzen Sie die Rückschlagklappe in das Rohranschlussstück für den Luftausgang ein, bevor Sie den Rauchabzug installieren.

Die Geräte müssen an die örtlichen Vorschriften angepasst werden, bevor sie in Betrieb genommen werden.
