ERA S IX/A/52 - Grupo aspirante ELICA - Manual de utilização gratuito

Marca	ELICA
Modelo	ERA S IX/A/52
Tipo de produto	Grupo aspirante (exaustor de cozinha)
Largura	52 cm
Alimentação elétrica	220-240 V, 50/60 Hz
Potência de iluminação	LED 3 W max (E14)
Velocidades de aspiração	3 velocidades (min, méd, max)
Filtro antigordura	Metálico, lavável na máquina de lavar louça ou à mão
Filtro de carvão ativado	Não lavável, substituir a cada 4 meses no máximo
Modo de evacuação	Aspirante (evacuação externa) ou filtrante (reciclagem interna)
Distância mínima de segurança (fogão elétrico)	50 cm
Distância mínima de segurança (fogão a gás ou misto)	65 cm
Limpeza do filtro antigordura	Uma vez por mês no mínimo
Substituição do filtro de carvão	A cada 4 meses no máximo
Tipo de lâmpada de reposição	LED 3W-E14 (ILCOS D)
Material de acabamento	Inox (presumido)
Segurança infantil	Utilização por crianças maiores de 8 anos sob supervisão
Conformidade com normas	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Peso aprox.	10 kg (estimativa)

Perguntas frequentes - ERA S IX/A/52 ELICA

Com que frequência limpar o filtro antigordura?

O filtro antigordura metálico deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido.

Quando substituir o filtro de carvão ativado?

O filtro de carvão ativado não pode ser limpo nem regenerado. Deve ser substituído a cada 4 meses no máximo, ou mais cedo se os odores persistirem.

Como substituir a lâmpada do exaustor?

Desconecte primeiro o exaustor. Remova a grade de aspiração, substitua a lâmpada defeituosa por uma lâmpada LED 3W-E14 (ILCOS D) no máximo. Certifique-se de que as lâmpadas estejam frias antes de qualquer manuseio.

Qual é a distância de segurança entre o exaustor e a mesa de cozimento?

A distância mínima entre a superfície de cozimento e a parte mais baixa do exaustor é de 50 cm para fogões elétricos e 65 cm para fogões a gás ou mistos. Verifique as instruções do seu aparelho de cozimento.

Posso usar o exaustor sem os filtros?

Não, é perigoso e estritamente proibido usar o exaustor sem a grade e os filtros corretamente montados. Isso apresenta risco de incêndio e choque elétrico.

O exaustor pode ser instalado em modo reciclagem?

Sim, o exaustor é conversível: pode funcionar em versão aspirante (evacuação externa) ou filtrante (reciclagem interna) com um filtro de carvão ativado.

O que fazer se a iluminação não funcionar?

Antes de chamar o serviço pós-venda, verifique se as lâmpadas estão bem inseridas em seu alojamento. Caso contrário, substitua a lâmpada por uma LED 3W-E14 conforme indicado no manual.

O exaustor faz muito barulho?

O nível sonoro depende da velocidade. Para reduzir o ruído, use o exaustor na velocidade mínima durante cozimentos normais e use a velocidade máxima apenas em caso de fumaça ou vapor intensos.

Como limpar o exterior do exaustor?

Use exclusivamente um pano úmido com detergente líquido neutro. Nunca use álcool, produtos abrasivos, ferramentas ou instrumentos de limpeza.

Qual tipo de lâmpada usar para a substituição?

Use apenas lâmpadas LED de 3W-E14 no máximo, conforme a referência ILCOS D. Uma potência superior pode danificar o exaustor.

MANUAL DE UTILIZADOR ERA S IX/A/52 ELICA

PT Instruções para montagem e utilização

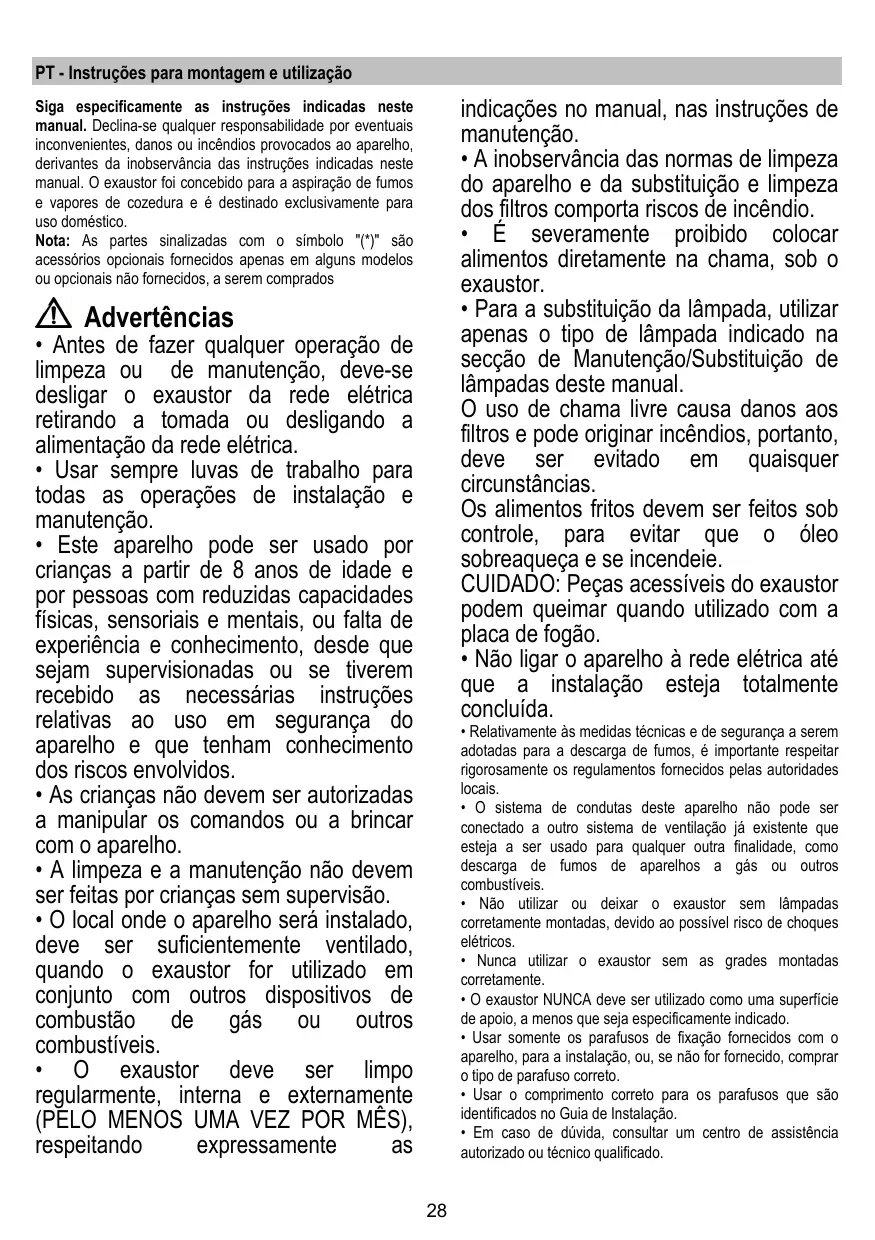

PT - Instruções para montagem e utilização

Siga inicialmente as instruções para a extração de fumos e vapores de cozedura. É destinado exclusivamente para uso doméstico.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as

indicações no manual, nas instruções de manutenção. - A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio. - É severamente proibido colocar alimentos diretamente na chama, sob o exaustor. - Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão. - Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída. - Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais. - O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. - Não utilize ou remova o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos. - Nunca utilize o exaustor sem as grades montadas corretamente. - O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado. - Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto. - Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação. - Em caso de dúvida, consultar um centro de assistência autorizada ou técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está em conformidade com a Diretiva 2012/19/EC sobre Resíduos de Equipamento Elétrico e Eletrônico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

A coifa é fabricada para ser realizada na versão aspirante,

com evacuação externa, ou filtrante, com recirculação

interna

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da sua instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da sua instalação, aplicar um interruptor bipolar, em conformidade com as normas que assegurem a desconexão completa da rede nas condições da categoria de sobretensão II, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento e verificar se o cabo de rede está montado corretamente.

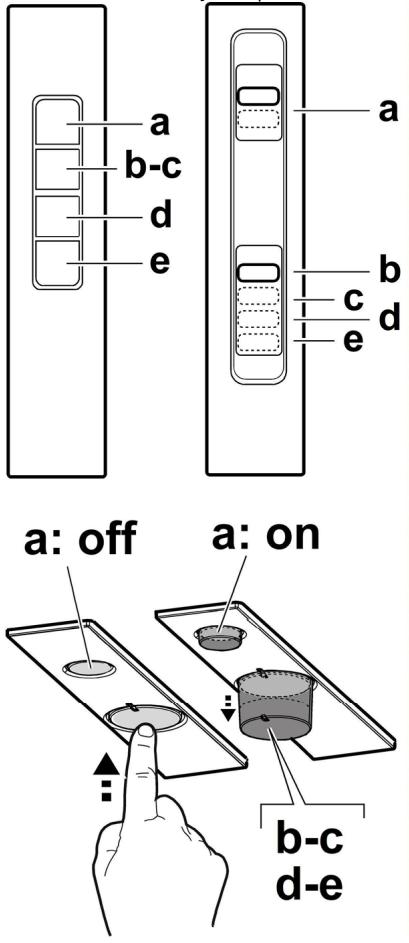

Funcionamento

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes b. OFF motores c. - d. - e. Potência mínima de aspiração (c.), média (d.), máxima (e.).

Manutenção

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Fig. 1-7

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características

de filtração não se alteram.

Filtro de carvão ativado (só para a versão filtrante)

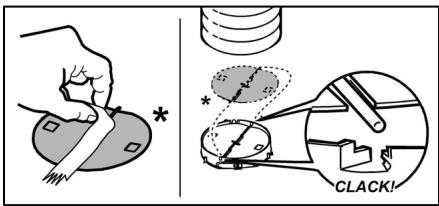

Fig. 5

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

NÃO pode ser lavado ou regenerado.

Substituição das lâmpadas

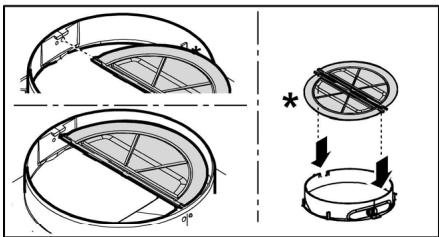

Fig. 7

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estão frias.

Tirar a grelha de aspiração para ter acesso à zona das lâmpadas.

Substituir a lâmpada danificada.

Utilizar apenas lâmpadas LED de 3W-E14 no máximo. Para mais informações, consultar a folha em anexo "ILCOS D" (posição alfanumérica "1d").

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

Como opção, será fornecida uma Válvula de Anti-Retorno dos Fumos para ser instalada. Se as condições de instalação o exigirem (se, por exemplo, não existir qualquer proteção contra a passagem acidental do ar de fora para dentro), inserir a válvula no alojamento previsto que se encontrar no interior da Ligação de Saída do Ar antes de instalar o tubo de exaustão.
