Prekės ženklas	ELICA
Modelis	ERA S IX/A/52
Produkto tipas	Traukimo grupė (virtuvinis gartraukis)
Plotis	52 cm
Maitinimo įtampa	220-240 V, 50/60 Hz
Apšvietimo galia	LED 3 W max (E14)
Traukimo greičiai	3 greičiai (min, vid, maks)
Riebalų filtras	Metalinis, plautinas indaplovėje arba rankomis
Anglies filtras	Neplaunamas, keičiamas kas 4 mėnesius ne rečiau
Ištraukimo režimas	Siurbimo (išorinis išmetimas) arba filtravimo (vidinis recirkuliavimas)
Minimalus saugus atstumas (elektrinė viryklė)	50 cm
Minimalus saugus atstumas (dujinė arba kombinuota viryklė)	65 cm
Riebalų filtro valymas	Mažiausiai kartą per mėnesį
Anglies filtro keitimas	Kas 4 mėnesius ne rečiau
Keičiamos lempos tipas	LED 3W-E14 (ILCOS D)
Apdailos medžiaga	Nerūdijantis plienas (manoma)
Vaikų sauga	Naudojimas vaikams nuo 8 metų prižiūrint
Atitikimas standartams	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Apytikslis svoris	10 kg (apytiksliai)

Dažnai užduodami klausimai - ERA S IX/A/52 ELICA

Kaip dažnai valyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas mažiausiai kartą per mėnesį neagresyviais valikliais, rankomis arba indaplovėje žemoje temperatūroje ir greitu ciklu.

Kada keisti aktyvintos anglies filtrą?

Aktyvintos anglies filtras negali būti valomas nei regeneruojamas. Jis turi būti keičiamas kas 4 mėnesius ne rečiau, arba anksčiau, jei kvapai išlieka.

Kaip pakeisti gartraukio lemputę?

Pirmiausia atjunkite gartraukį. Nuimkite traukimo groteles, pakeiskite sugedusią lemputę LED 3W-E14 (ILCOS D) maks. Prieš bet kokį manipuliavimą įsitikinkite, kad lempos yra šaltos.

Koks saugus atstumas tarp gartraukio ir viryklės?

Minimalus atstumas tarp virimo paviršiaus ir žemiausios gartraukio dalies yra 50 cm elektrinėms viryklėms ir 65 cm dujinėms arba kombinuotoms viryklėms. Patikrinkite savo viryklės instrukcijas.

Ar galiu naudoti gartraukį be filtrų?

Ne, tai pavojinga ir griežtai draudžiama naudoti gartraukį be tinkamai sumontuotų grotelių ir filtrų. Tai kelia gaisro ir elektros smūgio riziką.

Ar gartraukį galima sumontuoti recirkuliaciniu režimu?

Taip, gartraukis yra keičiamas: jis gali veikti siurbimo versija (išorinis išmetimas) arba filtravimo versija (vidinis recirkuliavimas) su aktyvintos anglies filtru.

Ką daryti, jei apšvietimas neveikia?

Prieš kviesdami aptarnavimo tarnybą, patikrinkite, ar lempos yra gerai įstatytos į savo vietą. Priešingu atveju pakeiskite lemputę LED 3W-E14, kaip nurodyta vadove.

Ar gartraukis daug triukšmauja?

Garso lygis priklauso nuo greičio. Norėdami sumažinti triukšmą, naudokite gartraukį minimaliu greičiu įprasto virimo metu, o maksimalų greitį naudokite tik esant stipriam dūmui ar garams.

Kaip valyti gartraukio išorę?

Naudokite tik drėgną šluostę su neutraliu skystu valikliu. Niekada nenaudokite alkoholio, abrazyvinių produktų, įrankių ar valymo priemonių.

Kokio tipo lemputę naudoti keitimui?

Naudokite tik LED lemputes iki 3W-E14, atitinkančias ILCOS D standartą. Didesnė galia gali pažeisti gartraukį.

NAUDOJIMO INSTRUKCIJA ERA S IX/A/52 ELICA

LT Montavimo ir naudojimosi instrukcija

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Pastaba: (^*) "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį. - Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines. - Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu. - Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu. - Valymas ir priežiūra negali būti atliekama vaikų be priežiūros. - Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujų ar kitų medžiagų degimą. - Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais. - Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus

su ugnimi po gartraukiu.

• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus. Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jų būtina vengti. Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų. DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.
• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas. Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
• Įsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų.

Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, junkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelias minutes. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsavimo veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą (-us). Kad išlaikytumėte riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Sukurtos dvi gaubto naudojimo versijos: įtraukiamoji, kai oras

pašalinamas į išorę, ir filtruojamoji, kai vykdoma vidinė oro recirkuliacija

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina tai atsižvelgti.

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

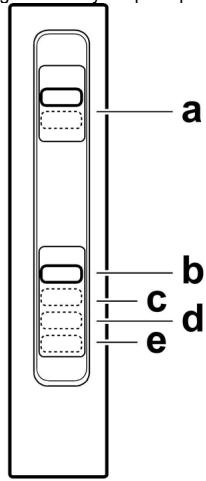

a. Šviesos jungiklis ON/OFF b. Variklio išjungiklis OFF c. -d. -e. Minimalus aspiracijos galingumas (c.), vidutinis (d.), maksimalus (e.).

Priežiūra

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

1-7 pav.

Turi būti valomas vieną kartą per mėnesį. Švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpesniu ciklu.

Plaunant metalinį nuo riebalų saugantį filtrą indaplovėje, jis gali prarasti spalvą, bet jo filtravimo savybės išliks nepakitusios.

Anglies filtras (tik filtravimo režimu)

5 pav.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

Lemputių keitimas

7 pav.

Išjunkite prietaisą iš elektros tinklo.

Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo groteles.

Pakeiskite sugedusią lemputę.

Naudokite tik daug. E14 3W šviesos diodų lemputes.

Norėdami išsamesnių duomenų, žr. pridėtą skrajutę "ILCOS D" (raidinė skaitmeninė padėtis 1d").

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisingą poziciją.

TIK kai kuriuose produktuose:

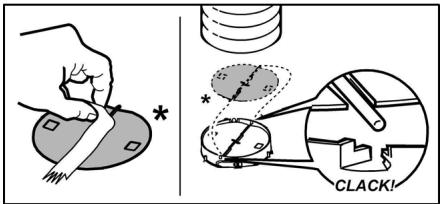

kaip pasirenkamas priedas kartu tiekiamas dūmų atbulinis vožtuvas, kur reikia sumontuoti. Jei montavimo sąlygos to reikalauja (pvz., nėra apsaugos nuo atsitiktinio oro srovių patekimo iš išorės), prieš montuodami dūmų išleidimo vamzdį, įdėkite jį specialų laikiklį oro išleidimo jungties viduje.

TIKAI dažos produktos:

Kaip papildomos įrangos komplektacijos dalis, kuri yra montuojama, yra tikrinamas dūmų atgalinio srauto vožtuvas. Jei montavimo sąlygos tai numato (pvz., apsaugų nuo atsitiktinio oro srauto įsiurbimo iš išorės trūkumas), įstatykite jį atitinkamoje vietoje oro išleidimo jungtyje prieš dūmų išleidimo vamzdžio montavimą.
