Značka	ELICA
Model	ERA S IX/A/52
Typ produktu	Odsávací skupina (kuchyňský digestoř)
Šířka	52 cm
Elektrické napájení	220-240 V, 50/60 Hz
Výkon osvětlení	LED 3 W max (E14)
Rychlosti odsávání	3 rychlosti (min, střed, max)
Tukový filtr	Kovový, omyvatelný v myčce nebo ručně
Aktivní uhlíkový filtr	Neomyvatelný, vyměňovat maximálně každé 4 měsíce
Způsob odvodu	Odsávací (venkovní odvod) nebo filtrační (vnitřní recirkulace)
Minimální bezpečnostní vzdálenost (elektrický sporák)	50 cm
Minimální bezpečnostní vzdálenost (plynový nebo kombinovaný sporák)	65 cm
Čištění tukového filtru	Minimálně jednou za měsíc
Výměna uhlíkového filtru	Maximálně každé 4 měsíce
Typ náhradní žárovky	LED 3W-E14 (ILCOS D)
Materiál povrchové úpravy	Nerez (předpokládá se)
Bezpečnost dětí	Použití dětmi staršími 8 let pod dohledem
Shoda s normami	EN/IEC 60335, EN/IEC 61591, EN 55014, atd.
Přibližná hmotnost	10 kg (odhad)

Často kladené otázky - ERA S IX/A/52 ELICA

Jak často čistit tukový filtr ?

Kovový tukový filtr musí být čištěn alespoň jednou za měsíc neagresivními čisticími prostředky, ručně nebo v myčce nádobí při nízké teplotě a krátkém cyklu.

Kdy vyměnit aktivní uhlíkový filtr ?

Aktivní uhlíkový filtr nelze čistit ani regenerovat. Musí být vyměněn maximálně každé 4 měsíce, nebo dříve, pokud přetrvávají pachy.

Jak vyměnit žárovku digestoře ?

Nejprve odpojte digestoř. Sejměte odsávací mřížku, vyměňte vadnou žárovku za LED žárovku 3W-E14 (ILCOS D) max. Před manipulací se ujistěte, že jsou žárovky studené.

Jaká je bezpečná vzdálenost mezi digestoří a varnou deskou ?

Minimální vzdálenost mezi varnou plochou a nejnižší částí digestoře je 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované sporáky. Zkontrolujte pokyny k vašemu varnému zařízení.

Mohu používat digestoř bez filtrů ?

Ne, je nebezpečné a přísně zakázáno používat digestoř bez správně namontované mřížky a filtrů. Hrozí nebezpečí požáru a úrazu elektrickým proudem.

Lze digestoř nainstalovat v režimu recirkulace ?

Ano, digestoř je přestavitelná: může pracovat v odsávací verzi (venkovní odvod) nebo filtrační verzi (vnitřní recirkulace) s aktivním uhlíkovým filtrem.

Co dělat, když nefunguje osvětlení ?

Než zavoláte servis, zkontrolujte, zda jsou žárovky správně zasunuty do objímek. Pokud ne, vyměňte žárovku za LED 3W-E14, jak je uvedeno v návodu.

Dělá digestoř hodně hluku ?

Hladina hluku závisí na rychlosti. Pro snížení hluku používejte digestoř na minimální rychlost při běžném vaření a maximální rychlost používejte pouze při silném kouři nebo páře.

Jak čistit vnější povrch digestoře ?

Používejte výhradně vlhký hadřík s neutrálním tekutým čisticím prostředkem. Nikdy nepoužívejte alkohol, abrazivní prostředky, nástroje nebo čisticí pomůcky.

Jaký typ žárovky použít pro výměnu ?

Používejte pouze LED žárovky max. 3W-E14, odpovídající referenci ILCOS D. Vyšší výkon by mohl digestoř poškodit.

NÁVOD K OBSLUZE ERA S IX/A/52 ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmikoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými a duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, že si děti nehrají se zařízením. Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva. Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v

části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubu. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odevzdat do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství páry a použijte podporu (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování činnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho činnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci činnosti a minimalizaci hluku.

Použití

Digestoř je projektována k použití v odsávací verzi s vnějším

vyvodem anebo ve filtrující verzi s vnitřním čištěním vzduchu

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových a smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Provoz

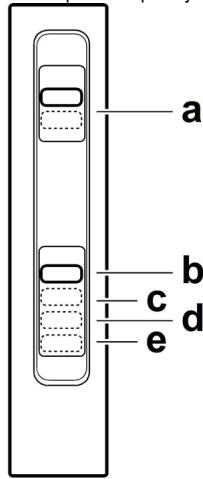

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

a. Zapnutí/vypnutí osvětlení

b. vypnutí motoru

Sací výkon:

c. minimální; d. střední; e. maximální

Údržba

Pro čištění používejte pouze látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 1-7

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 5

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Výměna žárovek

Obr. 7: Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla.

Vyjměte odsávací mřížku, abyste pronikli do úložného prostoru svítidel.

Vyměňte poškozenou žárovku.

Používejte pouze žárovky LED max. 3W E14. Další podrobnosti naleznete v přiloženém listu "ILCOS D" (alfanumerická pozice "1d").

Jestliže osvětlení nefunguje, dříve než zavoláte servis, ověřte, zda jste správně nasadili žárovky do úložného prostoru.

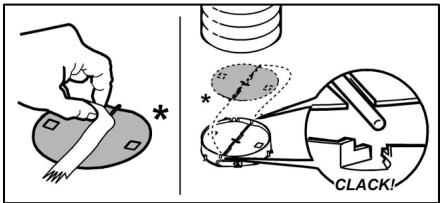

POUZE u některých výrobků:

Jako volitelné příslušenství je k instalaci dodáván zpětný ventil pro kouřové výpary. Pokud to podmínky instalace považují za nezbytné (například: chybí ochrana před náhodným vniknutím průvanu z venku), zasuňte ventil do příslušné přípojky výstupu vzduchu před instalaci kouřovodu.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se těmito pokyny řídit.

Umyváním v myčce nádobí, protitukový kovový filtr může vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Uhlíkový filtr (pouze pro filtrační verzi)

Obr. 5

Výměna uhlíkového filtru (pouze pro filtrační verzi)
