BOXIN LX/IX/A/90 - Sací skupina ELICA - Bezplatný návod k obsluze

Šířka	89,4 cm
Výška vestavby	6 cm
Hloubka	32 cm
Hmotnost	9,5 kg
Maximální průtok vzduchu	581 m³/h
Minimální průtok vzduchu	240 m³/h
Maximální hladina hluku	67 dB(A)
Minimální hladina hluku	46 dB(A)
Počet rychlostí	3
Osvětlení	LED 2 x 2,5 W
Světelná účinnost	29 lux/watt (třída A)
Průměr výstupu vzduchu	150 mm
Energetická třída	B
Roční spotřeba	71 kWh
Účinnost filtrace tuků	76 % (třída C)
Povrchová úprava	Inox
Režim recyklace	Ano (volitelný uhlíkový filtr)
Označení výrobce	PRF0114761A

Často kladené otázky - BOXIN LX/IX/A/90 ELICA

Jaká je nutná výška pro zabudování BOXIN LX/IX/A/90?

Odsavač BOXIN LX/IX/A/90 vyžaduje výšku zabudování 6 cm do horní skříňky. Jeho šířka je 89,4 cm a hloubka 32 cm. Před instalací zkontrolujte, zda vaše skříňka disponuje dostatečným prostorem.

Jak vyčistit tukový filtr BOXIN LX/IX/A/90?

Kovové tukové filtry jsou vyjímatelné a lze je mýt v myčce na nádobí. Doporučuje se měsíční čištění při běžném používání, častěji, pokud pravidelně vaříte. Namontujte je zpět suché, abyste předešli problémům s vlhkostí.

Lze tuto digestoř používat v recirkulačním režimu bez odvodu ven?

Ano, BOXIN LX/IX/A/90 může fungovat v recirkulačním režimu, pokud přidáte aktivní uhlíkový filtr, který se prodává samostatně. V tomto režimu je vzduch filtrován a poté vrácen do kuchyně. Režim přímého odvodu zůstává nejvýkonnější z hlediska průtoku vzduchu a pachů.

Jaké jsou 3 dostupné rychlosti a kdy je použít?

Digestoř nabízí 3 rychlosti provozu:

• Rychlost 1 (240 m³/h, 46 dB): lehké vaření, dušení
• Rychlost 2: běžné každodenní vaření
• Rychlost 3 (581 m³/h, 67 dB): smažení, intenzivní vaření

Vyberte vhodnou rychlost pro úsporu energie.

Digestoř je hlučnější než obvykle, jak vyřešit problém?

Nadměrná hlučnost je často způsobena znečištěnými tukovými filtry, které omezují průtok vzduchu. Vyčistěte je nebo vyměňte. Také zkontrolujte, zda je skupina správně upevněna ve skříňce a zda není odtahový kanál ucpaný. Při maximální rychlosti je normální hladina hluku 67 dB(A).

Jak funguje LED osvětlení BOXIN LX/IX/A/90?

Digestoř je vybavena 2 LED žárovkami o výkonu 2,5 W každá, s účinností osvětlení 29 lux/watt (třída A). Osvětlují přímo varnou zónu. V případě poruchy je vyměňte za kompatibilní náhradní LED dostupné od servisu Elica.

Jaký průměr odtahového potrubí je třeba při instalaci?

BOXIN LX/IX/A/90 je vybaven výstupem vzduchu o průměru 150 mm. Použijte pevné nebo polotuhé potrubí o průměru 150 mm pro optimální odvod vzduchu. Omezte počet ohybů a zkracujte délku potrubí, abyste zachovali maximální průtok vzduchu 581 m³/h.

Jaká je energetická třída této odsávací skupiny Elica?

BOXIN LX/IX/A/90 je klasifikována jako energetická třída B, s odhadovanou roční spotřebou 71 kWh. Třída účinnosti osvětlení je A a účinnost filtrování tuků je 76 % (třída C).

Jak udržovat BOXIN LX/IX/A/90 pro prodloužení její životnosti?

Čistěte tukové filtry každé 3 až 4 týdny. Otírejte nerezový povrch měkkým vlhkým hadříkem a neabrazivním prostředkem. Pokud používáte recirkulační režim, vyměňujte uhlíkový filtr přibližně každé 3 měsíce, abyste zachovali účinnou filtraci pachů.

Lze BOXIN LX/IX/A/90 nainstalovat samostatně, nebo je potřeba odborník?

Instalaci může provést zkušený kutil. Je třeba počítat s vyříznutím nebo úpravou skříňky (šířka 89,4 cm, výška 6 cm), připojením na potrubí o 150 mm a elektrickým připojením. Pro připojení k elektrické síti se doporučuje kvalifikovaný elektrikář, pokud nejste zvyklí.

Je uhlíkový filtr součástí balení BOXIN LX/IX/A/90?

Ne, uhlíkový filtr není součástí základního balení. Je potřeba pouze, pokud chcete fungovat v recirkulačním režimu (bez odtahového potrubí). Je dostupný samostatně od Elica nebo prodejců náhradních dílů, jako je Spareka.

Jaká je hmotnost odsávací skupiny a existují nějaké požadavky na upevnění?

Skupina váží 9,5 kg. Nosná skříňka musí být pevně připevněna ke zdi a dimenzována tak, aby unesla tuto hmotnost plus samotnou skříňku. Dodržujte pokyny k upevnění z manuálu, abyste předešli riziku uvolnění.

NÁVOD K OBSLUZE BOXIN LX/IX/A/90 ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení a stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neprovádějte elektrickou a mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: detaily označené symbolem (^*) jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými a duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

Je nutné se ujistit, zda si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větrána,

pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva.

Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Při instalaci používejte pouze uchycovací šrouby dodané výrobcem. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyměněny.

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

Používejte co nejkratší odtahové potrubí. Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhněte se zásadním změnám průřezu vedení odtahu.

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků a 50 cm v případě plynových a smíšených sporáků.

Pokud návod k instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkou (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů, aby se předešlo jakémukoliv riziku.

Instalace

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

V případě existence panelu a/nebo stěn a/nebo postranních závěsných skříněk si ověřte, zda existuje dostatečný prostor pro montáž digestoře a zda je stále možné bez problémů přistupovat k řídicímu panelu.

Provoz

Sběrač par vždy zcela otevírejte (A).

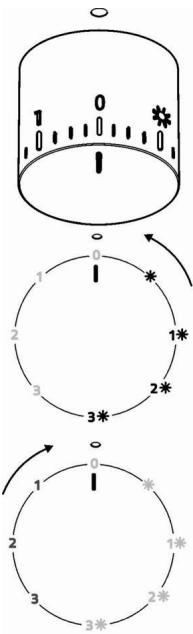

Obr. 10

	Svitidlo ON
1	Rychlost 1 Svitidlo ON
2	Rychlost 2 Svitidlo ON
3	Rychlost 3 Svitidlo ON
0	OFF
1	Rychlost 1 Svitidlo OFF
2	Rychlost 2 Svitidlo OFF
3	Rychlost 3 Svitidlo OFF

Údržba

Čištění

Pro čištění použijte VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Panel

Obr. 8

Pozor! Držte oběma rukama panel v okamžiku, kdy ho odmontujete anebo namontujete zpět do pozice, tak aby nespadl a nepoškodil osoby či zařízení.

Demontáž:

-táhněte panel (DOLNÍ STRANU) energicky směrem dolů, -posuňte směrem doleva malou páčku, která se nachází na pravé straně panelu, -uvolněte ji ze zadních pantů.

Čištění:

odsávací panel musí být čištěn stejně často jako filtr proti mastnotám, je třeba používat látku navlhčenou neutrálními tekutými čisticími prostředky.

Nepoužívejte brusné prostředky. NEPOUŽÍVEJTE ALKOHOL!

Montáž:

Panel musí být zavěšen vzadu a vpředu upevněn na západku do čepů, které se za tímto účelem nacházejí na povrchu digestoře.

Pozor! Vždy si ověřte, zda je panel dobře upevněn na své pozici.

Tukový filtr

Obr. 1-7

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a nejkratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 6

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NESMÍ být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

Obr. 9

Pozor! Dříve než se dotknete svítidel, se ověřte, že vychladla. Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku. Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.
3. Uzavřete opět stropní lampu (je upevněna na západku). Jestliže osvětlení nefunguje, dříve než zavoláte servis, si ověřte, zda jste správně nasadili žárovky do úložné.

- Model s LED svítidly

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručí optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svítidla a umožňují úsporu 90% elektrické energie.

Pro výměnu se obraťte na servisní službu.

Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ak je výslovne uvedené v návode na údržbu.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

V tejto záležitosti sa vyhýba každej zodpovednosti.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se těmito pokyny řídit.

Elektrické připojení

Upozornění! Než začnete připojovat obvod digestoře k síťovému napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Upozornění! Výměna napájecího kabelu musí být provedena příslušnou schválenou technickou službou.

Montáž
