MANUALE UTENTE BOXIN LX/IX/A/90 ELICA

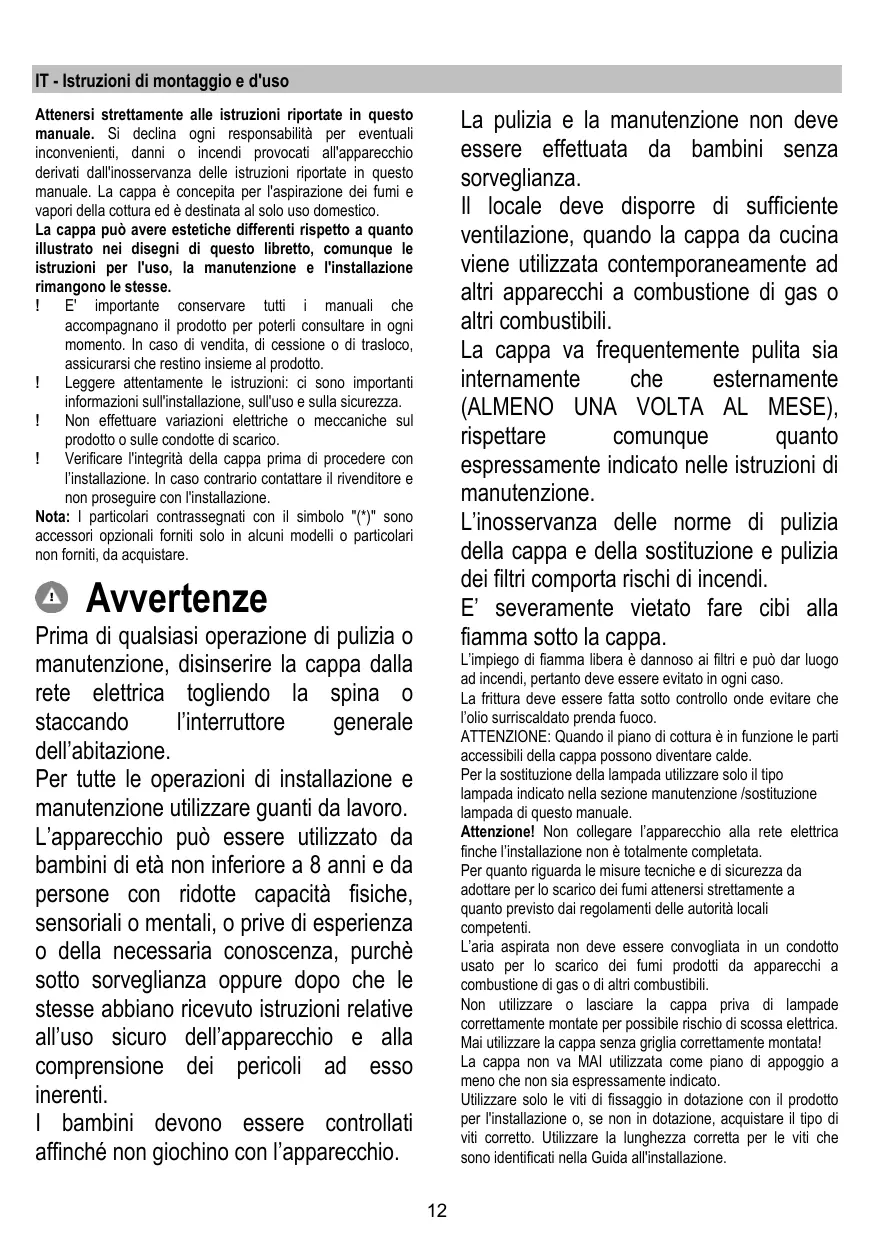

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di quello libretto,comingsque le istruzioni per l'uso,la manutenzione e l'infallazione rimangono le stesse.

! E' importante conservare tutti i manuale che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'infallazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non prosequire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambinienza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

La cappa va frequently pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve essere fissate fatto controlo one evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostuzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostuzione lampada di quello manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Mai utilizzato la cappa alla griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.

Utilizzato solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di occupapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere segnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchiaure elettriche ed elettroniche. Disfarsene seguatinge le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再o il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/ir carbone. Per mantenere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuationone non è fornito e va acquistato.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perciògni responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 50cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo lo's installatione.Sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installatione, aplicare un interrottore bipolarare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installatione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostuzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Togliere il/i filtro/ì al carbone attivo se fomiti (vedi anche paragrafo relative). Questo/ì va/nno rimontato/ì solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.

Nel caso della presenza di pannelli e/o pareti e/o pensili laterali, verificare che ci sa spazio sufficiente per installare la cappa e che sua sempre possibile accedere al pannello comandi confacility.

Funzionamento

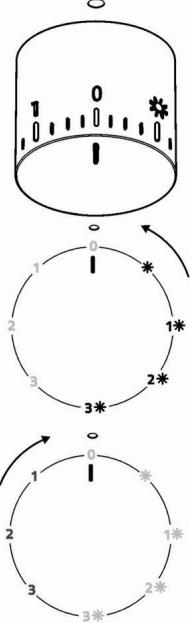

Aprière sempre completeness il raccogli vapore (A).Fig. 10

	Luce ON
1	Velocità 1 Luce ON
2	Velocità 2 Luce ON
3	Velocità 3 Luce ON
0	OFF
1	Velocità 1 Luce OFF
2	Velocità 2 Luce OFF
3	Velocità 3 Luce OFF

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Pannello

Fig. 8

Attenzione! Tenete con entrambe le mani il pannello quando lo smontate o rimontate in posizione per evitare che cada e Causei danni a persona o cose.

Smontaggio:

-tirare il pannello (LATO ANTERIORE) con decisione verso il basso,

-spingere versusinistra la piccola leva presente nella parte destra del pannello,

-sganciarlo dalle cerniere posteriori.

Pulizia:

il pannello di aspirazione va pulito con la stessa frequenza del filtro grassi, usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Montaggio :

Il pannello va agganciato posteriormente e fissato anteriamente ad incastro nei perni posti allo scopo sulla superfice della cappa.

Attenzione! verificare sempre che il pannello sia ben fissato al suoippo.

Filtro antigrasso

Fig. 1-7

Trattiene le particelle di grasso derivanti alla cottura.

Ilchio antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 6

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può lavato o rigenerato

Filtro al carbone circolare

Applicare un o per lato a copertura di entrambte le griglie di protezione della girante del motore, dopodiche girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

Fig. 9

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata con una dello stesso tipoosi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzato solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto insertimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

-Modello con lampade LEDLa cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
