MANUALE UTENTE FOLD BL MAT/A/52 ELICA

IT Istruzioni di montaggio e d'uso | EN Instruction on mounting and use |

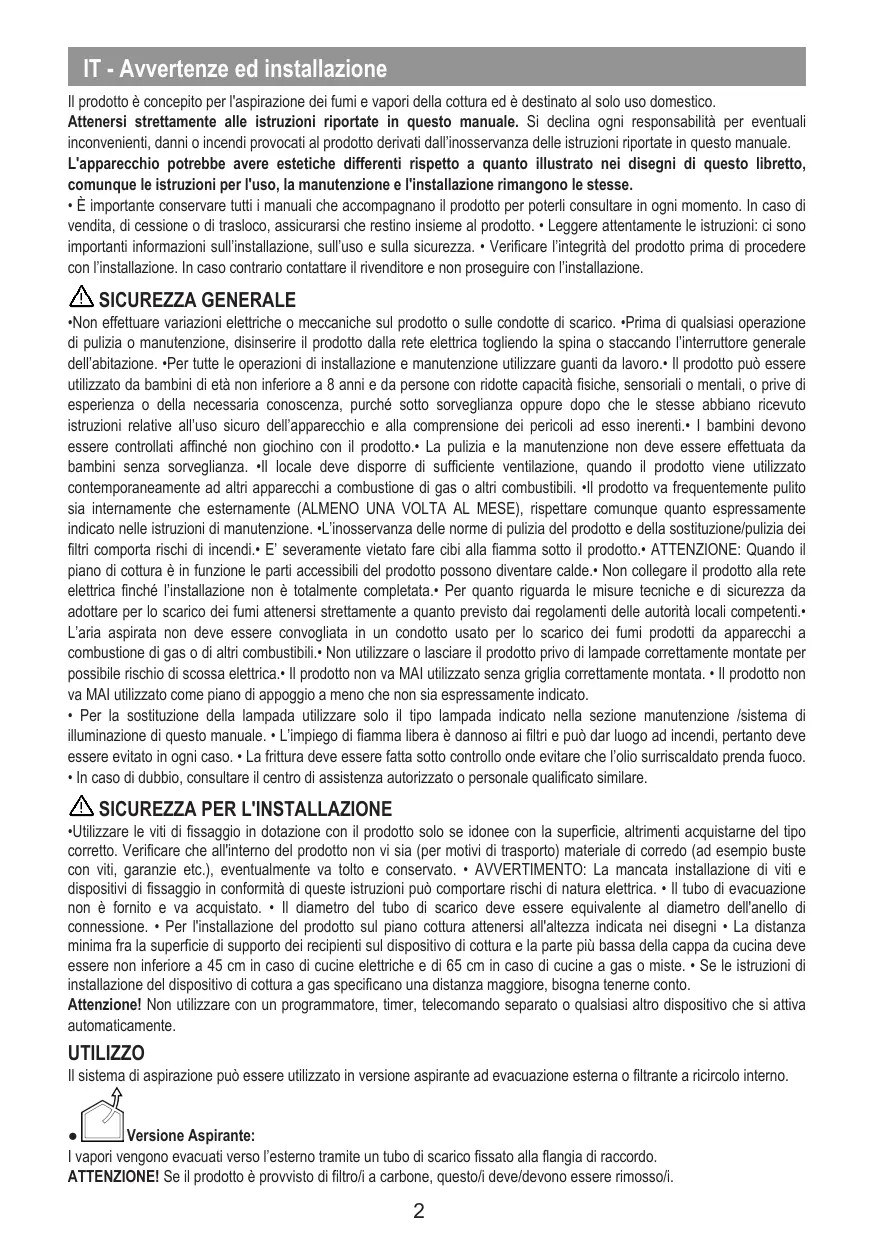

IT - Avverenze ed installatione

Il prodotto è concepito per l'aspirazione dei fumi e vapori della cottura ed è destinato al solo uso domestico.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati al prodotto derivati dall'inosservanza delle istruzioni riportate in quello manuale.

L'apparecchio potrebbe ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• É importante conservare tutti i manuale che arrivagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Verificare l'integrità del prodotto prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

SICUREZZA GENERALE

• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. -Prima di qualiasi operazione di pulizia o manutenzione, disinserire il prodotto alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. -Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro. -Il prodotto puo essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, perché sostot sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti. -I bambini devono essere controllati affinché non giochino con il prodotto. -La pulizia e la manutenzione non devese effettuata da bambini sono sorguestania. -Il locale delve disponre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparetti a combustione di gas o altri combustibili. -Il prodotto va frequentemente pulito sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione. -L'inosservanza delle norme di pulizia del prodotto e della sostituzione/pulizia dei filtri comporta rischi di incendi. -E' severamente vietto fare cibi alla fiamma sotto il prodotto. -ATTENZIONE: quando il piano di cottura è in funzione le parti accessibili del prodotto possono divertare calde. -Non collegare il prodotto alla rete elettrica finché l'installazione non è totalmente completata. -Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quello previsto dai regolamenti delle autorità locali competenti. -L'aria aspirata non devese essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparetti a combustione di gas o di altre combustibili. -Non utilizzato o lasciare il prodotto primo di lampade correttamente montate per possibile rischio di scossa elettrica. -Il prodotto non va MAI utilizzatoenza griglia correttamente montata. -Il prodotto non va MAI utilizzato come piano di appoggio a meno che non sia esplessamente indicato.

• Per la sostenzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /systema di illuminazione di questo manuale. • L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto devese essere evitato in ogni caso. • La fruttura devese essere fatto tanto controlo upon evitare che l'olio surriscaldato prenda fuoco.

• In caso di dubbio, consultrare il centro di assistenza autorizzato o personale qualificato similare.

SICUREZZA PER L'INSTALLAZIONE

*Utilizzare le viti di fissaggio in dotazione con il prodotto solo se idonee con la superficie, altrimenti acquistarne del tipo corretto. Verificare che all'interno del prodotto non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc.), eventualmente va todo e conservato. · AVVERTIMENO: La mancata installmenta di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo calcolo è significato. Il tubo di evacuation non è fornito e va acquistato. · Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. · Per l'installazione del prodotto sul piano cottura atteneri all'altezza indica nei disegni · La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina devese sere non inferiore a 45 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. · Se le istruzioni di installazione del disposativo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Attenzione! Non utilizzato con un programmatore, timer, telecomando separato o qualsiasto altri dispositivo che si attiva automaticamente.

UTILIZZO

Ilsystemadiaspirazionepuoessereutilizzatoin versioneaspiranteadevacuationesternaofiltrantearicircolointerno.

Versione Aspirante:

I vapori vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo. ATTENZIONE! Se il prodotto è provvisto di filtrò/ia carbone, quello/i deve/devono essere rimioso/i.

Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosity.

Si declina perciò agli responsabilità in merito.

• Usare un condotto lungo il minimo indispensable.
• Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
• Evitare cambiamenti drastici di sezione del condotto.

Versione Filtrante:

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare il prodotto in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

MONTAGGIO PRIMA ISTALLAZIONE

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togiere il/i滤ro/ial carbone attivo se forniti (vedi anche paragrafo relative).
• Questo/i va/nno rimontato/i solo se si vuole'utilizzare il prodotto in versione filtrante.
• Nel caso della presenza di pannelli e/o pareti e/o pensili laterali, verificare che ci sua spazio sufficiente per installare il prodotto e che si sempre possible acceder al pannello comandi confacility.
• Il prodotto è dotato di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. è tuttavia necessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesse sufficientemente robusto da sostenerile il peso della cappa.

· La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno del prodotto. Se provvisto di spina allacciare il prodotto ad una presa conforme alle norme vigenti posta in zona accessibile ancche oto l installationo. Se sprovvisto di spina (collegamento diretto alla rete) o la spina non e posta in zona accessibile, anche oto installatione, applicare un interrutto bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I, conformamente alle regole di installatione. · Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

• Attenzione! Prima di ricollegare il circuitto all'alimentazione di rete e di verificarne il correto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

AVVERTENZE DI MANUTENZIONE

• Pulizia: Per la pulizia usare esclusamente un panno inumidito con detersivi liquidi neutri. Non utilizzato utensili o strumenti per la pulizia.
• Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Per la manutenzione del prodotto videere le immagini a fine istallazione contrassegnate con quello simbolo.

Filtro Antigrasso: Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggres. anuallymente oppure in lavastoviglie aasse temperature ed a ciclo breve. Per smontare il filtro grassi tirare la ma. li sgancio a molla.

• Il Filtrato antigrasso trattiene le particelle di grasso derivanti alla cottura. Con il lavaggio in lavastoviglie il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro carbone (solo per versione filtrante): è necessario sostituire la cartuccia al massimo agli quattro mesi. uò essere lavato o rigenerato. Come indicate nella sezione disegni: togliere i filtri antigrasso, applicare un filto al e per lato ed agganciarlo al prodotto. Rimettere i filtri antigrasso.

• Il filtro carbone trattiene gli odori sgradevoli derivanti alla cottura. - La saturazione del filtro carbone si verifica molto un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi.

Filtro ai carboni attivi lavabile (solo per versione filtrante):

il filtering al carbone può essere lavato agli due anni (o quando il systemà di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indicaQLa). Come indicato nella sezione disegni: togliere i filtri antigrasso,

rimuovere il filtro carbone e lavare in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo alla stoviglie all'interno). Togliere l'acqua in effesso alla rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivement. Rimettere i filtri antigrasso. Sostituire il materassino agli 3 anni e uomini che il panno risultata danneggiato.

Illuminazione

• Sistema di Iluminazione : Il sistema di illuminazione non è sostitibile dall'utente, in caso di malfunzionamenti contatare il servizio assistenza.
• Ilsystemadiilluminatione èbasato sulla technologiaLED.ILEDgarantisconounailluminazioneottimale,conuna durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

FUNZIONAMENTO

T1 ON/OFF motore
Premendo il pulsante la cappa si avvia alla velocità 1.
Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.
T2 Incremento velocità
Premendo il pulsante la cappa passa dalso stato OFF alla velocità 1.
Premendo il pulsante (cappa in stato ON)iene incrementata la velocità del motore alla velocità 1 alla intensiva.
Ad agli velocità corrisponde l'accensione del rispetto led.
Velocità 1 led L1
Velocita 2 led L2
Velocita 3 led L3
Velocità intensiva led L4 (lampeggiante)
La velocità intensiva è temporizzata. La temporizzazione standard è di 5', alla fine della quale la cappa si posizione alla velocità 2.
Per disattivare la funzione prima dello scadere del tempo premere il tasto T2, la cappa si posizzerà alla velocità 1, premendo il tasto T1 la cappa si spegnerà.
T3 ON/OFF luci
T4 Temporizzazione velocità
T5 Indicatore stato di funzionamento.

Temporizzazione velocità

La temporizzazione delle velocità si abilita premendo il tasto T4, a temporizzazione scaduta la cappa si spegne.

La temporizzazione è così suddivisa:

Velocità 1 - 20 minuti (led L1 lampeggiante)

Velocità 2 - 15 minuti (led L2 lampeggiante)

Velocità 3 - 10 minuti (led L3 lampeggiante)

Velocità intensiva - 5 minuti (led L4 lampeggiante).

Durante il funzionamento temporizzato premendo il tasto T1 la cappa si spegne, se si preme il tasto T2 o il tasto T4 la cappa

torna alla velocità impostata.

Segnalazione filtrograssi

Dopo 40 ore di funzionamento il led L5 si accende.

Quando compare tale segnalazione il filtro grassi installato necessita di essere lavato.

Per resettare la segnalazione tenere premuto il tasto T1 per 3^

Segnalazione filtro carboni

Dopo 160 ore di funzionamento il led L5 lampeggia.

Quando compare tale segnalazione il filtro carboni installato delve essere sostituito.

Per resettare la segnalazione tenere premuto il tasto T1 per 3".

Nel caso di segnalazione contemporanea di entrambi i filtri, il led L5 indicherà alternativamente gli allarmi rimanando accesso per 3" e lampeggiando successivamente per 3 volte.

Il reset avviene effettuando 2 volte la procedura sopra descririta.

La prima volta resetta la segnalazione del filto grassi, la seconda resetta la segnalazione del filto carboni.

Nella modalità standard la segnalazione filtrato carboni non è attiva.

Nel caso siutilizzilacappa in versionefiltrante e necessario abilitare la segnalazione filtracboni.

Attivazione segnalazione filtro carboni:

Posizione la cappa in OFF e tenere premuti contemporaneamente i tasti T1 e T4 per 3".

I led L1 e L2 lampeggeranno per 5".

Disattivazione segnalazione filtro carboni:

Posizione la cappa in OFF e tenere premuti contemporaneamente i tasti T1 e T4 per 3".

II led L1 lampeggerà per 2".

Allarme Temperatura

La cappa è equipaggiata con un sensore di temperatura che attiva il motore alla velocità 3 nel caso in cui la temperatura nella zona pannello comandi si troppo elevata.

La condizione di allarme viene indicata con il lampeggio in sequenza dei led L1, L2, L3.

Questa condizione permane fino a quando la temperatura non scende al di sotto della soglia di allarme.

Si puo uscire da esta modalita premendo il tasto T1 o T2.

Ogni 30" il sensore verifica la temperatura ambiente della zona pannello comandi.

FUNZIONAMENTO

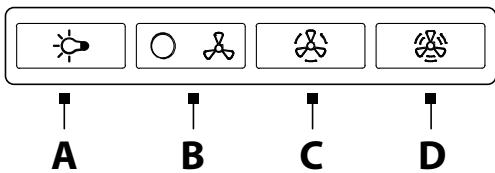

A= Interrupttore luce ON/OFF.

B= Interruptatore ON/OFF e selezione velocità 1 (in caso di peu vapore e fumo).

B + C = Sezione velocità 2 (in caso di media quantità di vapore e fumo).

B + D = Sezione velocità 3 (in caso di molto vapore e fumo).

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto. L'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

SUGGERIMENTI DI UTILIZZO

Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando si inizia a cucinare, accendere l'apprecchio alla velocità minima, lasciandola accesa per alcuni minutianche o后再i che cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficente il systemà di riduzione degli odori, sostituire, quando è necessario, il/il filtrato carbone. Per mantenere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimIZare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del systemà di canalizzazione individato in quello manuale.

NORMATIVE

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC

60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

NOTE

: i particolari contrassegnati con quello symbolo sono acquistibili separamente presso rivenditori specializzati.

: i particolare contrassegnati con quello symbolo sono accessori opzionali forniti solo in alcuni modelli e sono istabili sui siti www.elica.com e www.shop.elica.com.

Velocidae intensiva led L4 (intermitente)
