GEBRUIKSAANWIJZING FOLD BL MAT/A/52 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen | ES Montaje y modo deemploi |

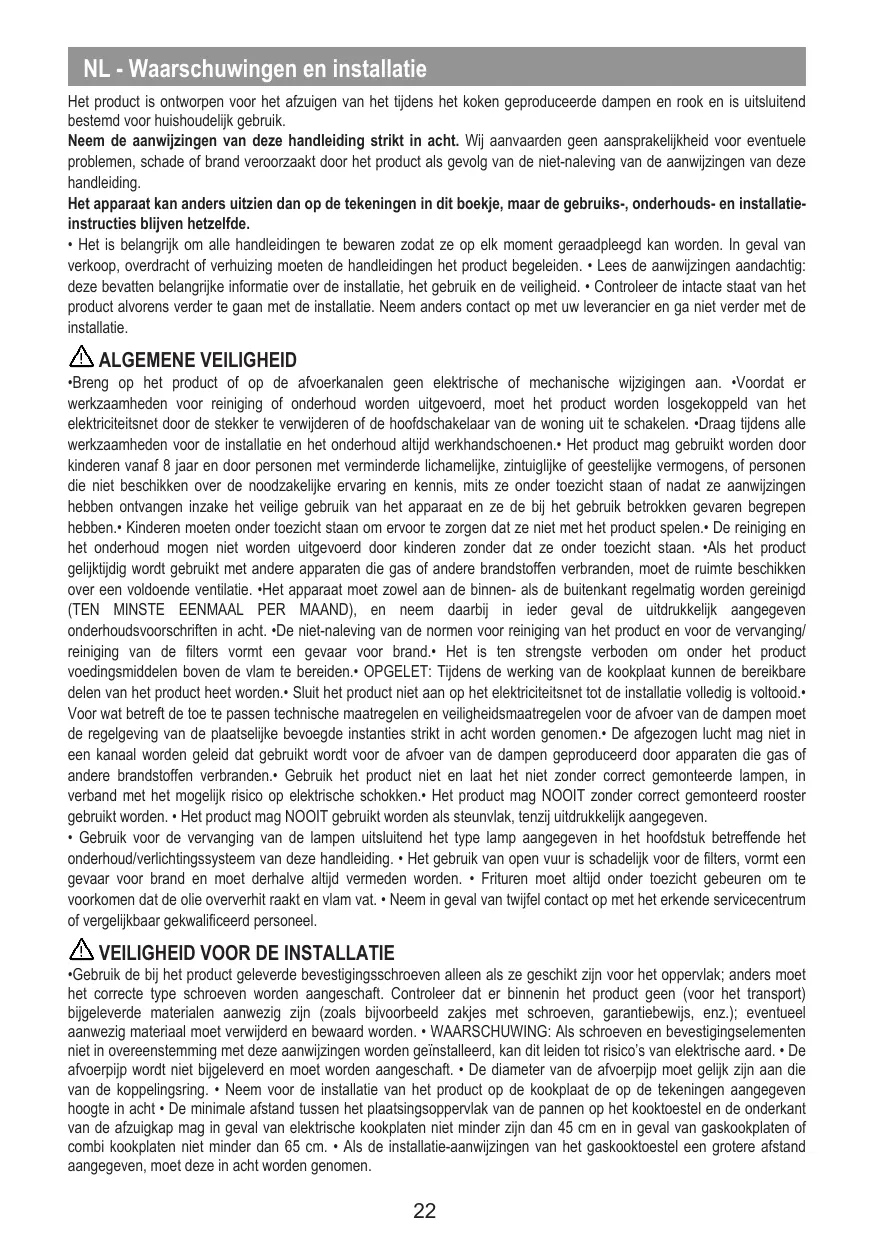

NL - Waarschuwingen en installmentie

Het product is ontworpen voor het afzigen van hetijdens het koken geprodueerde dampen en rook en is uitsluitend bestemd voor huishoudelijk gelebruik.

Neem de aanwijzingen van deze handleiding strikt in acht. Wij aanvaarden geen aansprakelijkheid voor eventuele problemen, schade of brand veroorzaakt door het product als gevolg van de Niet-naleving van de aanwijzingen van deze handleiding.

Het apparaat kan anders uitzien dan op de tekeningen in dit boekje, maar de gebruiks-, onderhouds- en installment-instructies blijven hetzelfde.

• Het is belangrijk om alle handleidingen te bewaren zodat ze op elk moment geraadpleegd kan worden. In geval van verkoop, overdracht of verhuizing要去en de handleidingen het product begeleiden. - Lees de aanwijzingen aandachtig: deze bevatten belangrijke informatie over de installment, het gebruik en deeiligkeit. - Controller de intacte staat van het product alvorens verder te gaan met de installment. Neem anders contact op met uw leverancier en ga Niet verder met de installment.

ALGEMENE VEILIGHEID

-Breng op het product of op de afvoerkanalen geen elektrische of mechanische wijzigingen aan. -Voordat er werkzaamheden voor reiniging of onderhoud worden uitgevoerd, moet het product worden losgekoppeld van het elektriciteitsnet door de stekker te verwijderen de de hoofdschakelaar van de woning uit te schakelen. -Draagijdens alle werkzaamheden voor de installmentie en het onderhoud alltijd werkandschoenen. Het product mag gebruikt worden door kinderen vanaf 8aar en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens, of Personen die Niet beschikken over deoodzakelijkte evaring en kennis, mits ze onder toezicht staan of nadat ze aanwijzingen hebben ontvangen inzake het veilige gebruik van het apparaat en ze de bij het gebruik betrokken bevaren begrepen hebben. Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze net met het product spelen. De reiniging en het onderhoud mogen Niet worden uitgevoerd door kinderen zonder dat ze onder toezicht staan. Als het product gewelijktijdig wordt gebruikt met andere apparaten die gas of andere brandstoffen verbranden,要去 de ruimte beschikken over een voldoende ventilatie. Het apparaat要去zowel aan de binnen- als de buitenkant regelmatig worden gereinigd (TEN MINSTE EENMAAL PER MAAND), en neem waarbij in ieder geval de uittrukkelijk aangegeven onderhoudsvoorschriften in acht. Deiet-naleving van de normen voor reiniging van het product en voor de verranging/ reiniging van de filters vomt een gevaar voor brand. Het is ten strengste verboden om onder het product voedingsmiddelen boven de vlam te bereiden. OPGELET: Tijdens de werkking van de kookplaat hunnen debereikbare delen van het product heet worden. Sluit het product Niet aan op het elektriciteitsnet tot de installmentie volledig is voltooid. Voor wat betreft de toe te passen technische maatregelen en veiligheidsmaatregelen voor de afvoer van de dampen要去 de regelgeving van de plaatselijke bevoegde instanties strikt in acht worden genomen. De afgezogen lustg mag net in een kanaal worden geleid dat gebruikt worden voor de afvoer van de dampen geproducedr door apparaten die gas of andere brandstoffen verbranden. Gebruik het product Niet en LAST het net zonder correct gemonteerde lampen, in verband met het maybeijk risico op elektrische schokken. Het product mag NOOIT zonder correct gemonteerd rooster gebruikt worden. Het product mag NOOIT gebruikt worden als steunvlak, tenzij uittrukkelijk aangegeven.

• Gebruik voor de verranging van de lampen uitsluitend het type lamp aangegeven in het hoofdstuk betreffende het onderhoud/verlichtingsysteme van deze handleiding. - Het gebruik van open vuur is schadelijk voor de filters, vomt een gevaar voor brand en moet derhalve algid vermeden worden. - Frituren moet algid onder toezicht gebeuren om te voorkomen dat de olie oververhit raakt en vlam vat. - Neem in geval van twijfel contact op met het erkende servicecentrum of vergelijkbaar gekwalificeerd personeel.

VEILIGHEID VOOR DE INSTALLATIE

Gebruik de bij het product geleverde bevestigingsschroeven alleen als ze geschikt+zijn voor het oppervlak; anders moet het correcte type schroeven worden aangeschaft. Controleer dat er binnenin het product geen (voor het transport) bijgeleverde materiaalen aanwezig zijn (zoals bijoorbeeld zakjes met schroeven, garantiebewijs, enz.); eventuele aanwezig materiaal moet verwijderd en bewaard worden. · WAARSCHUWING: Als schroeven en bevestigingselementen nicht in overeenstemming met deze aanwijzingen worden geinstalleerd, kan dit leiden tot risico's van elektrische aard. · De afvoerijpjt wordt nicht bijgeleverd en moet worden aangeschaft. · De diameter van de afvoerijpjt moet gelijk+zijn aan die van de koppelingsring. · Neem voor de installmentatie van het product op de kookplaat de op de tekeningen aangegeven hoogte in acht · De minimale afstand tussen het plaatingsoppervlak van de pannen op het kooktoestel en de onderkant van de afzuigkap mag in geval van elektrische kookplaten net杞deren dan 45~cm en in gravel van gaskookplaten of combi kookplaten net minder dan 65~cm . · Als de installmentie-aanwijzingen van het gaskootoestel een grotere afstand aangegeven,要去 deze in acht worden genomen.

Opgelet! Maak geen gebruik van een ander programmeringssystem, timer, afstandsbediening of ander apparaat dat automatisch worden geactiveerd.

GEBRUIK

Het afzuigsystemen kan gebruikt worden in de afzuiqversie met externe afoer of in de filterversie met interne recirculation.

Afluigversie:

De dampen worden maar buiten afegeoerd via een afvoerpijp bevestigd op de koppelingsflens.

OPGELET! Als het product is voorzien van koolestoffilter(s), moet(en) deze verwijderd worden.

Sluit het product aan op leidingen en uitlaatopeningen in de wand met een diameter die gewijk is aan die van de luchtuiilaat (koppelingsflens).

Het gebruik van leidingen en uitaatopeningen met eenkleinere diameter veroorzaken lagere prestaties van de afzuiging en een aanzienlijke toename van het geluidsniveau.

In deze gevallen aanvaarden wij derhalve geen enkele aansprakelijkheid.

• Gebruik een zo kort möglichke kanaal.
• Gebruik een kanaal met zo weinig möglich bochten (maximale hoek van de bocht: 90^ ).
• Vermijd drastische wijzigingen in de doorsnede van het kanaal.

Filterversie:

De aangezogen lucht worden ontvet en ontgeurd alvorens ze wee in de ruimte worden teruggebracht. Voor het gebruik van het product in deze versie要去en extra filtrationsystem met achieve kool worden geinstalleerd.

MONTAGE EERSTE INSTALLATIE

• Controller of het aangeschafte product de juiste afmetingen heeft voor het gekozen installmentgebied.
• Verwijder, indien bijgeleverd, het/de kooffilter(s) (verwijnsaar de betreffende paragraaf).
• Deze要去en alleen verwijderd worden als u het product in de filtrerversie wenst te gebruiken.
• In geval er panelen en/of wanden en/of kastjes aan de zijkant aanwezig+zijn, controller dan of er voldoende ruimte is voor de installmente van het product en dat het algtd maybeijk is om het bedieningspaneel gemakkelijk te bereiken.
• Het product is voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden/plafonds. Neem in ieder geval contact op met een gekwalificeerde technicus om de geschiktheid van de materialen van het type wand/plafond te lately beordelen. De wand/het plafond要去 voldende sterk� om het gewicht van de afzuigkap te konnen dragen.

VEILIGHEID VOOR DE ELEKTRISCHE AANSLUITING

• De netspanning moet voldoen aan de spanning aangegeven op het typeplaatje aangebracht aan de binnenkant van het product. Indien voorzien van een stekker, moet het product worden aangesloten op een stopcontact dat aan de geldende normen voldoet, geplaatst op een ook na de installmentatie bereikbare plek. - Indien Niet voorzien van een stekker (rechtstreekse aansluiting op het elektriciteititsnet), of als de stekker zich Niet op een bereikbare plek bevindt,要去 een goedgekeurde tweepolige schakelaar worden voorzien die de volledige loskoppeling van het elektriciteititsnet garandeert onder de omstandigheden van overspanningscategorie III, in overeenstemming met de installmentevoorschriften. - Opgelet! De verranging van de voedingskabel moet worden uitgevoerd door de erkende technische servicedienst of door een persoon met een soortgelijkeiskundigheid.

• Opgelet! Voordat het circuit waar op de netvoeding worden aangesloten en de correcte werkig ervan worden gecontroleerd, moet altijd gecontroleerd worden of het netsnoer correct gemonteerd is.

WAARSCHUWINGEN VOOR ONDERHOUD

• Reiniging: Gebruik voor de reiniging uitsluitend een met neutrale reinigingsmiddelen bevochtigde doek. Gebruik voor de reiniging geen gereedschappen of instrumenten.
• Vermijd het gebruik van producten die schurende stoffen bevatten. GEEN ALCOHOL GEBRUIKEN!

X

Verwijs voor het onderhoud van het product waar de afbeeldenen aan het einde van de installmentie, gemar-keerd met dit symbol.

Vetfilter: Het metalen vetfilter要去e ker per maand worden gereinigd met Niet-agressieve reinigingsmiddeltzij met de hand, hetzij in een vaatwasmachine bij lage temperaturen en een korte cyclus. Voor de demontaget vetfilter moet aan de ontrendelingshendel met veer getrokken worden.

• Het vetfilter vangt de van het kookproces afkomstige vetdeeltjes op. Het kan gebeuren dat het wassen in de vaatwasser het metalen vetfilter verkleurt maar de filter-eigenschappen zullen absolut而不是 wijzigen.

Koelfilter (alleen voor filterversie): Het filtrelement moet maximaal om de vier maanden worden verrangen. Dit element kan NIET gewassen of geregenereerd worden. Zoals aangegeven in het deel met de tekeningen: verwijder de vetfilters, breng een koolstofffilter per zije aan en haak ze vast aan het product. Plaats de vetfilters terug.
- Het kooffilter vangt de onaangename geuren van het kookproces op. - De verzadiging van het kooffilter treedt op na eenmeer of minder lang gebruik, afhankelijk van het soort bereiding en de regelmaat van de reiniging van het vetfilter.
· × B_Wasbaar actief koolstofffilter (alleen voor de filterversie)

het koolstofffilter kan om de twee maanden gewassen worden (of wanner de indicator van de verzadiging van de filters - indien aanwezig op uw model - dezeoodzaak aangeeft). Zoals aangegeven in het deel met de tekeningen: verwijder de vetfilters, verwijder het koolstofffilter en was het in warm water met geschikte reinigingsmiddelen of in de vaatwasmachine bij 65^ (in geval van gebruik van de vaatwasmachine moet de volledige wascyclus worden gebruikt, zonder vaatwerk in de machine). Verwijder het overtollige water, zonder het filter te beschaden, enplaats het verrolgens gedurende 10 minutes in de oven bij 100^ , om het definitief te drogen. Plaats de vetfilters terug.

Vervang het matje om de 3aar en telkens als de stof beschadigd is.

Verlichting

• Verlichtingssystem : Het verlichtingsystem mag Niet door de gebruiker verwangen worden: neem in geval van storungen contact op met de servicedienst.
• Het verlichtingssystem is gebaseerd op de led-technologie. Leds garanderen een optimale verlichting en gaan maximaal 10 keer langer mee dan tradionele lampen, verwijl er 90% elektricitiert worden bespaard.

WERKING

T1 ON/OFF motor

Met druk op de knop worden de afzuigkap met snugelid 1 ingeschakeld.

Alsijdens de werkung op de knop worden gedrukt, gaat de afzuigkap over maar de status OFF.

T2 Verhoging snelheid

Met druk op de knop gaat de afzugkap van de status OFF over maar snugheid 1.

Door op de knop te drukken (bij afzuigkap in status ON), worden de snelheid van de motor van snelheid 1aar intensief verhoegt.

Met elke snelheid komt de inschakeling van de betreffende led overeen.

Snelheid 1 led L1

Snelheid 2 led L2

Snelheid 3 led L3

Intensieve snelheid led L4 (knipperend)

De intensieve snelheid heeft een getimede werkung. De standard timing bedraagt 5 minutes, waarna de afzuigkap overaat maar de snelheid 2.

Druk, om de functie voorafgaand aan het verstreijken van deijd te deactiveren, op de toets T2: de afzuigkap gaat over aan slelheid 1. De afzuigkap kan worden uitgeschakeld door te drukken op de toets T1.

T3 ON/OFF verlichting

T4 Timing snelheden

T5 Indicator bedrijsstatus.

Timing snelheden

De timing van de smelheden worden geactiveerd door te drukken op de toets T4; na het verstreijken van de timing worden de afzuigkap uitgeschakeld.

De timing is als volgt onderverdeeld:

Snelheid 1 - 20 minutes (led L1 knippert)

Snelheid 2 - 15 minutes (led L2 knippert)

Snelheid 3 - 10 minutes (led L3 knippert)

Intensieve snelheid - 5 minutes (led L4 knippert).

Als gedurende getimede werkung op de toets T1 worden gedrukt, worden de afzuiigkap uitgeschakeld; als gedrukt worden op de toets T2 of T4, keert de afzuiigkap

terug maar de ingestelde snelheid.

Signalering vetfilter

Na 40 uren van werking za de led L5 worden ingeschakeld.

Wanner deze signalering worden geveen, moet het geinstalleerde vetfilter gewassen worden.

Houd voor het resetten van de signalering de toets T1 gedurende 3 seconden ingedrukt.

Signalering koolstofffilter

Na 160 uren van werkig begint de led L5 te knipperen.

Wanner deze signalering worden geveven, moet het geinstalleerde koolstofffilter worden verrangen.

Houd voor het resetten van de signalering de toets T1 gedurende 3 seconden ingedrukt.

In geval van een gelijktijdige signalering voor beiden filters za de led L5 awisselend de alarmen aangeven door gedurende

3 seconden te blijven branden en verrolgens 3 maal te knipperen.

Voor de reset要去 de hierboven beschreiben procedure 2maal worden uitgevoerd.

De eerste keer verricht de reset van de signalering voor het vetfilter, de tweede keer die voor het koolstofffilter.

In de standardmodus is de signalering van het koolstofffilter Niet actief.

Indien men de kap in de filtermodus gebruikt, moet de signalering van het koolstofffilter geactiveerd worden.

Activering signaling koolstoffilter:

Plaats de afzuiigkap op OFF en houd de toetsen T1 en T4 gedurende 3 seconden gelijktijdig ingedrukt.

De leds L1 en L2 zullen gedurende 5 seconden knipperen.

Deactivering signalering koolstoffilter:

Plaats de afzuigkap op OFF en houd de toetsen T1 en T4 gedurende 3 seconden gelijktijdig ingedrukt.

De led L1 zal gedurende 2 seconden knipperen.

Alarm temperatuur

De afzuigkap is voorzien van een temperatuursensor die de motor bij snelheid 3 zal starten in geval de temperatuur in het gebied van het bedieningsspaneel te hoog is.

De alarmtoestand worden gesignaleerd door het achtereenvolgens knipperen van de leds L1, L2 en L3.

Deze toestand houdt aan tot de temperatuur weeer onder de alarmdrempel daalt.

Deze modus kan worden afgesloten door te drukken op de toets T1 of T2.

Om de 30 seconden contrôleert de sensor de temperatuur van het gebied van het bedieningspaneel.

WERKING

A= Schakelaar verlichting ON/OFF.

B= Schakelaar ON/OFF en selectie snelheid 1 (in geval van weinig damp en rook).

B + C = Selectie snelheid 2 (in geval van een gemiddelde hoeveelheid damp en rook).

B + D = Selectie snelheid 3 (in geval van veel damp en rook).

VERWIJDERING AAN EINDE LEVENSDUUR

Dit apparatus is gemarkeerd in overeenstemming met de Europese richtlij 2012/19/EG - UK SI 2013 No.3113,

Waste Electrical and Electronic Equipment (WEEE) - Afgedankte Elektrische en Elektronische Apparatuur

(AEEA). Zorg ervoor dat dit product op correcte wijze worden afgevoerd. De gebruiker draagt bij aan het voorkomen van potentieel negatieve gevolgen voor het milieu en de gezondheid.

Het op het product of op de begeleidende documenten aangegeven symbol geen aan dat dit product Niet behandeld mag worden als huishoudelijk afval, maar ingeleverd要去 worden bij een erkend inizamelpunt voor de recycling van

elektrische en elektronische apparaten. Verwerk het product in overeenstemming met deplaatselijke regelgeving voor afvalverwijdering. Voor meer informatie over de verwerking, het hergebruik en de recycling van dit product要去 contact worden opgenomen met deplaatselijke instantie voor deinzameling van huishoudelijkke apparaten of de winkel waar het product is aangekocht.

SUGGESTIES VOOR GEBRUIK

Suggesties voor een correct gebruik om de milieu-impact te verminderen: Wanner u begint te koken, schakel het apparaat dan in met de minimale snelheid en laat hem ook na het einde van de bereiding nog enkele Minutes ingeschakeld. Verhoog de snelheid alleen in geval van een groeveelheid stoom en rook en gebruik de functie booster alleen in extremeGeVallen. Om het system voor de geurbeperking efficiet te behouden moet(en), wanner nodig, het/de koolstofffilter(s) verrangen worden. Om het vetfilter officiert te handhaven, moet het, wanneroodzakelijk, gereinigd worden. Om de officiertie te optimaliseren en de geluidsemissies te beperken, moet de in deze handleiding aangegeven maximale diameter voor het leidingensystem worden gezrukt.

REGELGEVING

Apparaat ontworpen, getest en geproduced in overeenstemming met de normen inzake de Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

OPMERKINGEN

de met dit symbol gemarkeerde onderdelen können apart worden aangeschaft bij gespecialiseerde dealers.

: de met dit symbol gemarkeerde onderdelen zijn optionele accessoires die alleen voor bepaalde modellen worden verw, en die kuren worden aangeschaft op de websites www.elica.com en www.shop.elica.com.
