Merke	ELICA
Model	ERA S IX/A/52
Producttype	Afzuigkap (keukenkap)
Breedte	52 cm
Voeding	220-240 V, 50/60 Hz
Verlichtingsvermogen	LED 3 W max (E14)
Afzuigsnelheden	3 snelheden (laag, midden, hoog)
Vetfilter	Metaal, vaatwasmachinebestendig of met de hand wasbaar
Koolstoffilter	Niet wasbaar, maximaal elke 4 maanden vervangen
Afvoermodus	Afzuigend (buitenafvoer) of filterend (interne recirculatie)
Minimale veiligheidsafstand (elektrisch fornuis)	50 cm
Minimale veiligheidsafstand (gas- of gemengd fornuis)	65 cm
Reiniging van het vetfilter	Minimaal een keer per maand
Vervanging van het koolstoffilter	Maximaal elke 4 maanden
Type vervangingslamp	LED 3W-E14 (ILCOS D)
Afwerkingsmateriaal	RVS (verondersteld)
Kinderbeveiliging	Gebruik door kinderen ouder dan 8 jaar onder toezicht
Normconformiteit	EN/IEC 60335, EN/IEC 61591, EN 55014, enz.
Gewicht ca.	10 kg (schatting)

Veelgestelde vragen - ERA S IX/A/52 ELICA

Hoe vaak moet ik het vetfilter reinigen?

Het metalen vetfilter moet minimaal een keer per maand worden gereinigd met niet-agressieve schoonmaakmiddelen, met de hand of in de vaatwasser op lage temperatuur met een kort programma.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het actieve koolstoffilter kan niet worden gereinigd of geregenereerd. Het moet maximaal elke 4 maanden worden vervangen, of eerder als geuren aanhouden.

Hoe vervang ik de lamp van de afzuigkap?

Koppel eerst de afzuigkap los. Verwijder het afzuigrooster, vervang de defecte lamp door een LED-lamp 3W-E14 (ILCOS D) max. Zorg ervoor dat de lampen koud zijn voordat u ze aanraakt.

Wat is de veiligheidsafstand tussen de afzuigkap en de kookplaat?

De minimale afstand tussen het kookoppervlak en het laagste punt van de afzuigkap is 50 cm voor elektrische kookplaten en 65 cm voor gas- of gemengde kookplaten. Raadpleeg de instructies van uw kooktoestel.

Kan ik de afzuigkap zonder filters gebruiken?

Nee, het is gevaarlijk en strikt verboden om de afzuigkap te gebruiken zonder dat het rooster en de filters correct zijn gemonteerd. Dit vormt een risico op brand en elektrische schok.

Kan de afzuigkap worden geïnstalleerd in recirculatiemodus?

Ja, de afzuigkap is ombouwbaar: hij kan werken in afzuigende versie (buitenafvoer) of filterende versie (interne recirculatie) met een actief koolstoffilter.

Wat te doen als de verlichting niet werkt?

Voordat u de klantenservice belt, controleer of de lampen goed in hun behuizing zijn geplaatst. Zo niet, vervang dan de lamp door een LED 3W-E14 zoals aangegeven in de handleiding.

Maakt de afzuigkap veel lawaai?

Het geluidsniveau hangt af van de snelheid. Om het lawaai te verminderen, gebruik de afzuigkap op lage snelheid tijdens normaal koken en gebruik de hoogste snelheid alleen bij veel rook of stoom.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik uitsluitend een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik nooit alcohol, schurende middelen, gereedschappen of reinigingsinstrumenten.

Welk type lamp moet ik gebruiken voor vervanging?

Gebruik uitsluitend LED-lampen van maximaal 3W-E14, conform de referentie ILCOS D. Een hoger vermogen kan de afzuigkap beschadigen.

GEBRUIKSAANWIJZING ERA S IX/A/52 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altiijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het net opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelsekeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

Opmerking: De elementen gemarkeerd met het symbol (^*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zichn Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

Zorg voordat u de afzuiigkap schoonmaakt of onderhoudt eerst dat hij geen stroom hebft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
- Draagijdens installmente en onderhoud alsijd werkhandsschoenen.
- Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
- Laat kinderen Niet aan de knoppen zitten of met het apparaat spelen.
- Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezicht van een volwassen.
- Wanner de afzuigkap worden gebrukt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichd dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen luckt mag nicht worden afgevoerdaar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst bzwdat anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gelebrukt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of

iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wannerieit de in deze instructies vermelde schroeven worden gebrukt of als het apparaat nicht volgens deze instructies worden bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatie gevolgen voor volksbezondheid en milieu.

Het pictogram op het product en/of in de

bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld.Het product dient te worden afgeveen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiqkap aan op de laagste slelheid wonneer u gaat koken en LAST hem na affoop nog een paar minuten doorlopen. Kies alleen een hogere slelheid bij groeveelheden damp of rook en gebruik de hoge slenlheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiing van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficientre en minimale geluidsproductie.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer maar buiten , of de filtrerende versie, met

Het installeren

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65~cm , in geval van een gas- of gemengd fornuis.

Als in de installmente-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gezrukt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installmenterebereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentatie Niet更是bereikbaar is, moet grabuik worden gemaakt van een tweeolige aan/uitschakelaar, zdat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie II) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzugkap op het lichtnet worden aangesloten om de juiste werkking te controleren.

Werking

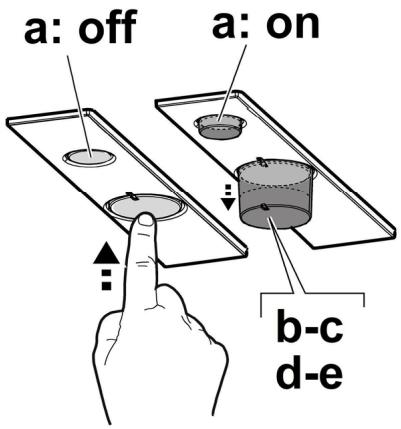

De kap is voorzien van een bedieningspaneel met een schakelaar voor de slelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

a. ON/OFF lichten
b. OFF motoren
c.-d.-e.Zuigkracht
laagste (c.), middelste (d.), maximale (e.).

Onderhoud

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Vetfilter

afb. 1-7

Het vetfilter要去iere maand worden gereinigld met een Niet-agressief reingingsmiddel,met de hand of in de vaatwasser.Zet de vaatwasser hierbij op de laagste temperatuur en het kortsteprogramma. In de vaatwasser kan

het vetfilter wat verkleuren. Dit heeft darüber geen invloed op de filterwerking.

Koolstoffilter (alleen voor filterend apparaat)

afb.5

Wanner het kooffilter enigeijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaaKT.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen.

Het kooffilter mag NIET worden gewassen of geregenereerd.

Vervanging lampjes

Afb.7

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Het zugrooster verwijdenen om de lampjes te bereiken.

Vervang de beschadigde lamp.

Gebruik alleen ledlampen van max 3W-E14. Raadpleeg vooreer informatie de bijgevoegde folder "ILCOS D" (alfanumerieke positie "1d").

Als een lampje het Niet doet, kijkt u of ze goed zich geplaatst voordat u om technische ondersteuning vraagt.

ALLEEN voor enkele producten:

Als optionele accessoire kan een, te installereren, terugslagklep voor de rookgassen meegeleverd worden. Wanneer de installment-omstandigeden dat behoeven (bijv. geen beveiliging谈起en van buiten terugkerende luchtstromen), moet deze terugslagklep, voorafgaand aan de installmentie van de afvoerpijp van de rookgassen, geplaatst worden in de waarvoord bestemde zitting in luchtuitlataansluiting.
