Producttype	Wandkap
Merk	ELICA
Model	SPOT URBAN ZINC/A/90
Breedte	90 cm
Elektrische voeding	220-240 V ~ 50 Hz
Verlichtingstype	LED
Werkingsmodi	Afzuigend (buitenafvoer) of filterend (binnenrecirculatie)
Vetfilter	Metaal, vaatwasmachinebestendig
Koolstoffilter	Actief, elke 4 maanden vervangen (alleen bij recirculatieversie)
Aantal snelheden	Meerdere afzuigsnelheden
Minimale veiligheidsafstand (elektrisch koken)	50 cm
Minimale veiligheidsafstand (gaskoken)	65 cm
Materiaal	Met zinkbehandeld staal
Reiniging	Vochtige doek met neutraal vloeibaar reinigingsmiddel. Gebruik geen alcohol of schurende producten.
Reinigingsfrequentie vetfilter	Minimaal één keer per maand
Vervanging van lampen	Neem contact op met de technische dienst
Veiligheidsnormen	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Prestatienormen	EN/IEC 61591, ISO 5167-1, etc.
Elektromagnetische compatibiliteit	EN 55014-1, CISPR 14-1, etc.
Beoogd gebruik	Huishoudelijk en vergelijkbaar (keukenhoeken, boerderijen, hotels, enz.)
Recycling	Niet bij het huishoudelijk afval gooien. Volgens de AEEA-richtlijn.

Veelgestelde vragen - SPOT URBAN ZINC/A/90 ELICA

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 50 cm voor een elektrisch fornuis en 65 cm voor een gas- of mengfornuis. Raadpleeg ook de instructies van uw kooktoestel.

Hoe maak ik het vetfilter schoon?

Het metalen vetfilter moet minstens één keer per maand worden gereinigd met niet-agressieve reinigingsmiddelen, met de hand of in de vaatwasser op lage temperatuur en snel programma. Wassen in de vaatwasser kan het filter verkleuren, maar heeft geen invloed op de prestaties.

Hoe vaak moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter moet maximaal elke 4 maanden worden vervangen. Het kan niet worden gereinigd of geregenereerd. Deze vervanging is alleen nodig bij de recirculatieversie.

Wat te doen als de LED-lampen niet meer branden?

De lampen zijn LED. Neem voor vervanging contact op met de technische dienst. Probeer ze niet zelf te vervangen.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, de afzuigkap kan worden gebruikt in filterende versie met binnenrecirculatie met een actief koolstoffilter. Zorg ervoor dat u het filter goed installeert en regelmatig vervangt.

Hoe installeer ik de afzuigkap in afzuigversie?

In de afzuigversie moet de afzuigkap worden aangesloten op een buitenafvoerkanaal. Houd u aan de plaatselijke regelgeving. De lucht mag niet worden afgevoerd via een kanaal dat wordt gebruikt voor de afvoer van rook van gasapparaten.

Welke reinigingsproducten moet ik gebruiken voor de afzuigkap?

Gebruik uitsluitend een vochtige doek met neutrale vloeibare reinigingsmiddelen. Vermijd alcohol, schurende producten en harde reinigingsgereedschappen.

Kan ik de afzuigkap zonder filter gebruiken?

Nee, gebruik de afzuigkap nooit zonder dat het rooster correct is gemonteerd. Het vetfilter is essentieel om vet op te vangen en brandrisico's te voorkomen.

Wat betekent het recycling symbool op het apparaat?

Het symbool geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet worden gerecycled volgens de AEEA-richtlijn (2012/19/EC). Lever het in bij een geschikt inzamelpunt.

Hoe verminder ik het energieverbruik van de afzuigkap?

Zet de afzuigkap tijdens het koken op de laagste snelheid en laat hem nog enkele minuten nawerken. Gebruik de hoge snelheden alleen bij veel rook. Maak de filters regelmatig schoon om de efficiëntie te behouden.

GEBRUIKSAANWIJZING SPOT URBAN ZINC/A/90 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

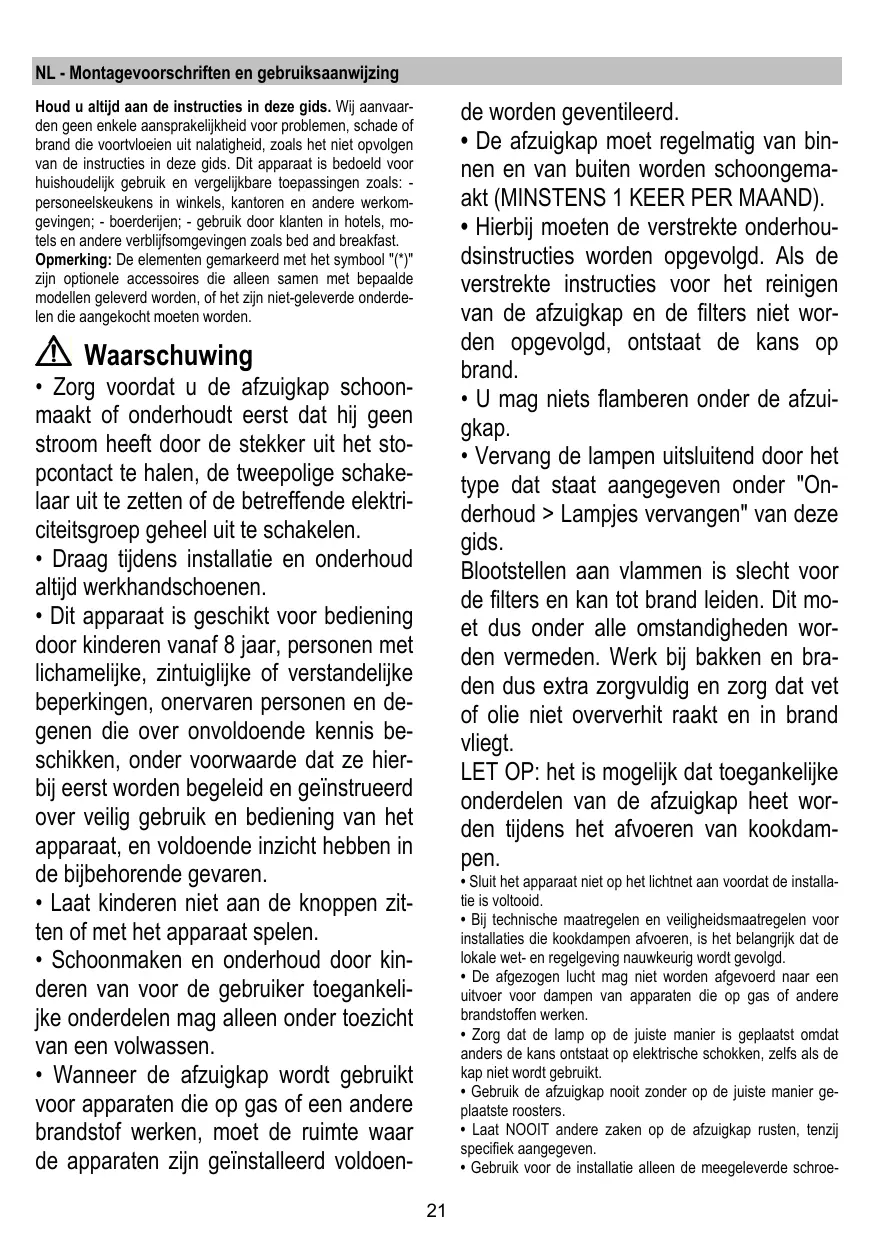

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u.altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het nicht opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgeveingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijsfomgevingen zoals bed and breakfast. Opmerking: De elementen gemarkeerd met het symbol (^*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich Niet-geleverde onderden die aangekocht要去en worden.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of debetreffende elektriciteitsgroep geheeluit te schakelen.
• Draagijdens installment en onderhoud algijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knuppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wonneer de afzuigkap worden gebrukt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zich geinstalleerd voldoen

de worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstrikae onderhoudsinstructies worden opgevolgd. Als de verstrikae instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzui-gkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglich dat toegankelijke onderdelen van de afzuigkap heet wordenijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installment is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst bzwdat anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gelebrukt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroe

ven, of koop schroeven van het juiste type.

• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautorieerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wannerieit de in deze instructies vermelde schroeven worden gebruikt of als het apparaat Niet volgens deze instructies worden bevestigd, konnen elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld.Het product dient te worden afgegeben bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecyclede worden. Afvoer en verworking moet worden uitgevoerd volgensplaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste sleidheid wanner u gaat koken en LAST hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere sleidheid bij grote hoeveelheden damp of rook en gebruik de hoge sleidheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiing van kookgeurtjes zo effectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich teegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimalle efficiente en minimale geluidsproductie.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met

afvoer naar buiten, of de filtrerende versie, met lu- chtcirculatie

Het installeren

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65~cm in geval van een gas-of gemengd formuis.

Als in de installment-instructions van een gaskookplaat een gro-tere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installmenterebeikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentatie neer更是 bereikbaar is,要去 gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodate het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voor dat de afzugkap op het lichtnet worden aangesloten om de juiste werkig te controeren.

Werking

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

Onderhoud

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Vetfilter

afb. 11-23

Het vetfilter要去ijdere maand worden gereinigd met een Niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeftECHTER geen invloed op de filterwerking.

Koolstoffilter (alleen voor filterend apparaat) afb.22

Wonneer het kooffilter enigeijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen.

Het koilfilter mag NIET worden gewassen of geregenereerd.

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 koer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verwangting contact op met de technische dienst.
