ERA S IX/A/52 - Sesalna skupina ELICA - Brezplačna navodila za uporabo

Znamka	ELICA
Model	ERA S IX/A/52
Vrsta izdelka	Sesalna skupina (kuhinjska napa)
Širina	52 cm
Električno napajanje	220-240 V, 50/60 Hz
Moč osvetlitve	LED 3 W max (E14)
Hitrosti sesanja	3 hitrosti (min, sred, max)
Filter proti maščobi	Kovinski, pralen v pomivalnem stroju ali ročno
Filter z aktivnim ogljem	Ni pralen, zamenjati vsake 4 mesece največ
Način odvoda	Sesalni (zunanji odvod) ali filtrirni (notranje kroženje)
Minimalna varnostna razdalja (električni štedilnik)	50 cm
Minimalna varnostna razdalja (plinski ali mešani štedilnik)	65 cm
Čiščenje filtra proti maščobi	Vsaj enkrat na mesec
Zamenjava filtra z aktivnim ogljem	Največ vsake 4 mesece
Vrsta nadomestne žarnice	LED 3W-E14 (ILCOS D)
Material zaključka	Nerjaveče jeklo (predpostavljeno)
Varnost otrok	Uporaba otrok, starejših od 8 let, pod nadzorom
Skladnost s standardi	EN/IEC 60335, EN/IEC 61591, EN 55014 itd.
Približna teža	10 kg (ocena)

Pogosto zastavljena vprašanja - ERA S IX/A/52 ELICA

Kako pogosto čistiti filter proti maščobi?

Kovinski filter proti maščobi je treba očistiti vsaj enkrat na mesec z neagresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi in hitrem programu.

Kdaj zamenjati filter z aktivnim ogljem?

Filtra z aktivnim ogljem ni mogoče očistiti niti regenerirati. Zamenjati ga je treba največ vsake 4 mesece ali prej, če vonjave vztrajajo.

Kako zamenjati žarnico na napi?

Najprej izključite napo. Odstranite sesalno rešetko, zamenjajte okvarjeno žarnico z LED žarnico 3W-E14 (ILCOS D) največ. Pred kakršnim koli posegom se prepričajte, da so žarnice hladne.

Kakšna je varnostna razdalja med napa in kuhalno ploščo?

Najmanjša razdalja med kuhalno površino in najnižjim delom nape je 50 cm za električne štedilnike in 65 cm za plinske ali mešane štedilnike. Preverite navodila vaše kuhalne naprave.

Ali lahko uporabljam napo brez filtrov?

Ne, nevarno je in strogo prepovedano uporabljati napo brez pravilno nameščene rešetke in filtrov. To predstavlja nevarnost požara in električnega udara.

Ali je napo mogoče namestiti v načinu kroženja?

Da, napa je pretvorljiva: lahko deluje v sesalni različici (zunanji odvod) ali filtrirni različici (notranje kroženje) s filtrom z aktivnim ogljem.

Kaj storiti, če osvetlitev ne deluje?

Preden pokličete servis, preverite, ali so žarnice pravilno vstavljene v svoje ležišče. Če ne, zamenjajte žarnico z LED 3W-E14, kot je navedeno v priročniku.

Ali napa povzroča veliko hrupa?

Raven hrupa je odvisna od hitrosti. Za zmanjšanje hrupa uporabljajte napo pri minimalni hitrosti med običajnim kuhanjem, največjo hitrost pa uporabite le v primeru močnega dima ali pare.

Kako očistiti zunanjost nape?

Uporabite izključno vlažno krpo z nevtralnim tekočim detergentom. Nikoli ne uporabljajte alkohola, abrazivnih sredstev, orodij ali čistilnih instrumentov.

Kakšno vrsto žarnice uporabiti za zamenjavo?

Uporabite samo LED žarnice največ 3W-E14, skladne z referenco ILCOS D. Večja moč bi lahko poškodovala napo.

NAVODILA ZA UPORABO ERA S IX/A/52 ELICA

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

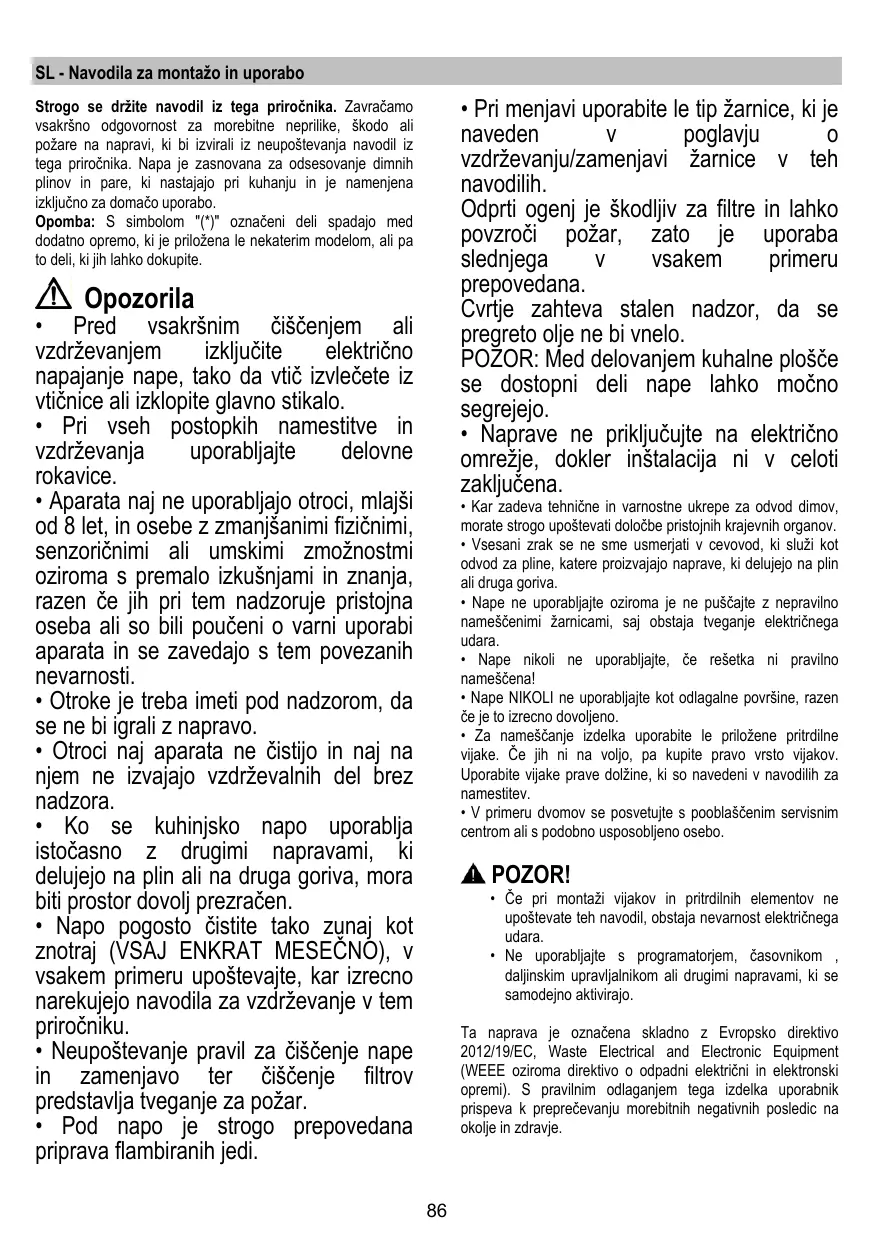

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen. - Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku. - Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar. - Pod napo je strogo prepovedana priprava flambiranih jedi.

• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih. Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana. Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo. POŽAR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.
• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napa prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, da deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni izvedbi z

zunanjim odvodom , ali v obtočni izvedbi z notranjim kroženjem

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50cm pri električnih štedilnikih in 65cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Delovanje

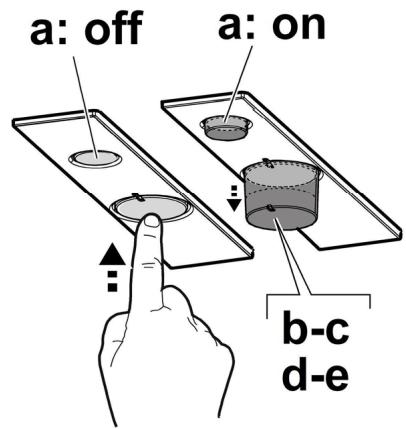

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

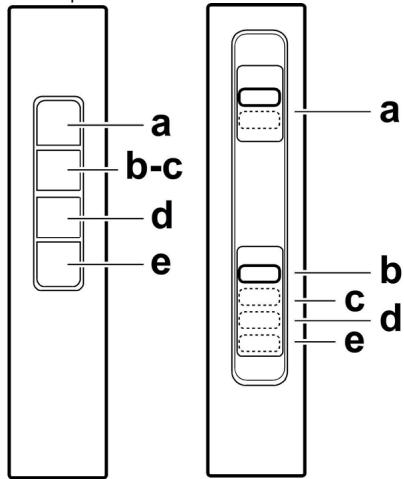

a. Vklop oziroma izklop luči b. Izklop motorjev c. - d. - e. Najnižja (c.), srednja (d.), najvišja (e.) moč delovanja.

Vzdrževanje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. Za čiščenje NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

SI. 1-7

Očistiti ga je treba enkrat mesečno z neagresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Ogleni filter (samo za obtočno različico)

SI.5

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhanja ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Zamenjava žarnic

Slika 7

Izkjučite električno napajanje naprave.

Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.

Snemite prezračevalno mrežo, da omogočite dostop do prostora z žarnicami.

Zamenjava poškodovane sijalke.

Uporabite samo LED sijalke z najv. 3W-E14. Za podrobnejše informacije glejte priloženi list "ILCOS D" (alfanumerična postavka "1d").

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se za pomoč obrnete na servisno službo.

SAMO za nekatere proizvode:

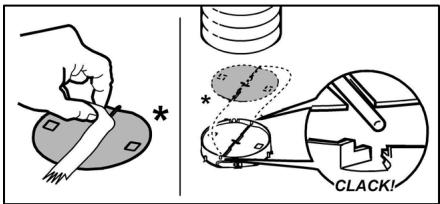

Kot dodatna opcijska oprema se za vgradnjo dobavi nepovratni ventil za dim. Če instalacijski pogoji to zahtevajo (npr. odsotnost varoval proti neželenemu povratku zunanjih zračnih tokov), ga vstavite v njegov sedež v spoju izhoda zraka, preden namestite dimnik.
