Mærke	ELICA
Model	ERA S IX/A/52
Produkttype	Emhætte
Bredde	52 cm
Strømforsyning	220-240 V, 50/60 Hz
Belysningseffekt	LED 3 W max (E14)
Sugehastigheder	3 hastigheder (min, mid, max)
Fedtfilter	Metal, kan vaskes i opvaskemaskine eller i hånden
Aktivt kulfilter	Kan ikke vaskes, skal udskiftes højst hver 4. måned
Aftræksmåde	Sugende (udvendig udsugning) eller filtrerende (indvendig recirkulation)
Minimum sikkerhedsafstand (elektrisk komfur)	50 cm
Minimum sikkerhedsafstand (gas- eller blandet komfur)	65 cm
Rengøring af fedtfilter	Mindst en gang om måneden
Udskiftning af kulfilter	Højst hver 4. måned
Type af erstatningspære	LED 3W-E14 (ILCOS D)
Overflademateriale	Rustfrit stål (antaget)
Børnesikkerhed	Børn over 8 år må kun bruge den under opsyn
Overensstemmelse med standarder	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Vægt ca.	10 kg (estimat)

Ofte stillede spørgsmål - ERA S IX/A/52 ELICA

Hvor ofte skal fedtfilteret rengøres?

Fedtfilteret af metal skal rengøres mindst en gang om måneden med ikke-aggressive rengøringsmidler, i hånden eller i opvaskemaskinen ved lav temperatur og kort program.

Hvornår skal det aktive kulfilter udskiftes?

Det aktive kulfilter kan ikke rengøres eller regenereres. Det skal udskiftes højst hver 4. måned, eller tidligere hvis lugten fortsætter.

Hvordan udskifter man emhættens pære?

Frakobl først emhætten. Fjern sugegitteret, udskift den defekte pære med en LED-pære 3W-E14 (ILCOS D) maks. Sørg for, at pærerne er kolde, før du håndterer dem.

Hvad er sikkerhedsafstanden mellem emhætten og kogepladen?

Minimumsafstanden mellem kogeoverfladen og den nederste del af emhætten er 50 cm for elektriske komfurer og 65 cm for gas- eller blandingskomfurer. Kontroller instruktionerne for dit kogesystem.

Kan jeg bruge emhætten uden filtre?

Nej, det er farligt og strengt forbudt at bruge emhætten uden gitter og filtre korrekt monteret. Dette udgør en brand- og elektrisk stødrisiko.

Kan emhætten installeres i recirkulationstilstand?

Ja, emhætten er konvertibel: den kan fungere i sugende version (udvendig udsugning) eller filtrerende version (indvendig recirkulation) med et aktivt kulfilter.

Hvad gør jeg, hvis belysningen ikke virker?

Før du ringer til kundeservice, skal du kontrollere, at pærerne er korrekt indsat i deres fatning. Ellers skal du udskifte pæren med en LED 3W-E14 som angivet i manualen.

Larmer emhætten meget?

Støjniveauet afhænger af hastigheden. For at reducere støj skal du bruge emhætten på minimumshastighed ved normal madlavning og kun bruge maksimal hastighed ved kraftig røg eller damp.

Hvordan rengør man ydersiden af emhætten?

Brug udelukkende en fugtig klud med neutralt flydende rengøringsmiddel. Brug aldrig alkohol, slibemidler, værktøj eller rengøringsredskaber.

Hvilken type pære skal bruges til udskiftning?

Brug kun LED-pærer på maks. 3W-E14, i overensstemmelse med reference ILCOS D. Højere effekt kan beskadige emhætten.

BRUGSANVISNING ERA S IX/A/52 ELICA

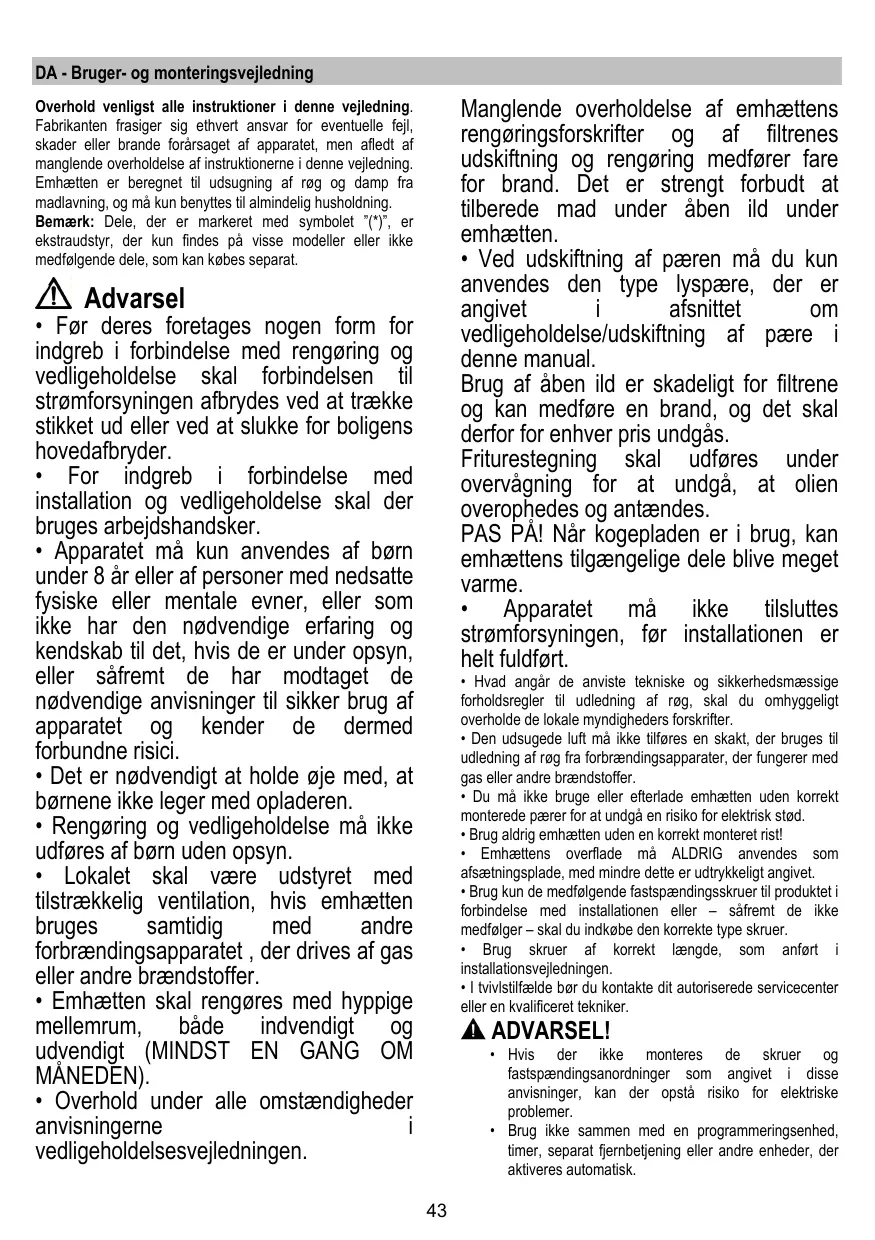

DA Bruger- og monteringsvejledning

Dersom belysningen ikke skulle virke, kontroller at lyspærene er sat korrekt på plads, før du henvender dig til teknisk assistance.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Bemærk: Dele, der er markeret med symbolet "(*)", er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsel

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er vigtigt at holde øje med, at børnene ikke leger med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pærer.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke ledes ind i en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist! Emhættens overflade må ALDRIG anvendes som afstningsplade, medmindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i anvisningerne, kan der opstå risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastighed i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrene, når det er nødvendigt for at bibeholde filtreffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder.

installeren. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installering af den, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

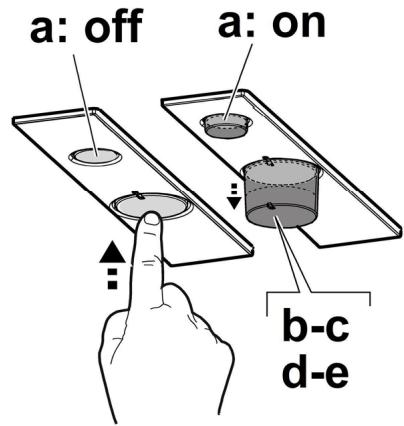

Funktion

Emhætten er udstyret med et betjeningspanel med mulighed for regulering af sugestyrken og lys til oplysning af kogeområdet.

a. ON/OFF lys b. OFF motorer c. - d. - e. Min. (c.), middel (d.), max. (e.) udsugningseffekt.

Vedligeholdelse

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Fedtfilter

Fig. 1-7

Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Kulfilter (kun den filtrerende udgave)

Fig. 5

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde, før de berøres.

Fjern udsugningsristen for at få adgang til rummet med pærerne.

Udskift den beskadigede lampe.

Anvend udelukkende lamper med lysdiode på højst 3W-E14.

For yderligere detaljer, se det vedlagte blad "ILCOS D" (alfanumerisk position "1d").

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt isat i fatningen, før der rettes henvendelse til et servicecenter.

KUN for visse produkter:

Som ekstratilbehør leveres en medfølgende kontraventil til røgen. Hvis udsugningstilstandene kræver det (f.eks. i tilfælde af manglende beskyttelsesanordninger mod utilsigtet tilbagestrømning af udvendige luftstrømninger), skal den indføres i det relevante sæde indvendigt i luftudstrømningskoblingen, før røgudstødningsrøret installeres.

Fig.7
