Márka	ELICA
Modell	ERA S IX/A/52
Termék típusa	Elszívócsoport (konyhai páraelszívó)
Szélesség	52 cm
Elektromos tápellátás	220-240 V, 50/60 Hz
Világítás teljesítménye	LED 3 W max (E14)
Elszívási sebességek	3 sebesség (min, közepes, max)
Zsírszűrő	Fém, mosogatógépben vagy kézzel mosható
Aktívszén szűrő	Nem mosható, maximum 4 havonta cserélendő
Elszívási mód	Elszívó (kültéri elvezetés) vagy szűrős (belső recirkuláció)
Minimális biztonsági távolság (elektromos tűzhely)	50 cm
Minimális biztonsági távolság (gáz vagy vegyes tűzhely)	65 cm
Zsírszűrő tisztítása	Havonta legalább egyszer
Aktívszén szűrő cseréje	Maximum 4 havonta
Csere izzó típusa	LED 3W-E14 (ILCOS D)
Befejező anyag	Rozsdamentes acél (feltételezett)
Gyermekbiztonság	8 év feletti gyermekek felügyelet mellett használhatják
Szabványoknak való megfelelés	EN/IEC 60335, EN/IEC 61591, EN 55014, stb.
Hozzávetőleges súly	10 kg (becslés)

Gyakran ismételt kérdések - ERA S IX/A/52 ELICA

Milyen gyakran kell tisztítani a zsírszűrőt?

A fém zsírszűrőt legalább havonta egyszer kell tisztítani nem agresszív tisztítószerekkel, kézzel vagy alacsony hőmérsékletű, gyors programú mosogatógépben.

Mikor kell cserélni az aktívszén szűrőt?

Az aktívszén szűrő nem tisztítható vagy regenerálható. Maximum 4 havonta kell cserélni, vagy korábban, ha a szagok továbbra is fennállnak.

Hogyan kell cserélni a páraelszívó izzóját?

Először húzza ki a páraelszívót. Távolítsa el a szívórácsot, cserélje ki a hibás izzót egy LED 3W-E14 (ILCOS D) max. izzóra. Győződjön meg arról, hogy a lámpák hidegek, mielőtt hozzányúlna.

Mekkora biztonsági távolságot kell tartani a páraelszívó és a főzőlap között?

A főzőfelület és a páraelszívó legalacsonyabb része közötti minimális távolság 50 cm elektromos tűzhelyeknél és 65 cm gáz vagy vegyes tűzhelyeknél. Ellenőrizze a főzőkészülék utasításait.

Használhatom a páraelszívót szűrők nélkül?

Nem, veszélyes és szigorúan tilos a páraelszívót a rács és a szűrők megfelelő felszerelése nélkül használni. Tűz- és áramütésveszélyt jelent.

Felszerelhető a páraelszívó recirkulációs üzemmódban?

Igen, a páraelszívó átalakítható: működhet elszívó változatban (kültéri elvezetés) vagy szűrős változatban (belső recirkuláció) aktívszén szűrővel.

Mit tegyek, ha a világítás nem működik?

Mielőtt felhívná a vevőszolgálatot, ellenőrizze, hogy a lámpák megfelelően be vannak-e helyezve a foglalatukba. Ha nem, cserélje ki az izzót egy LED 3W-E14-re a kézikönyvben leírtak szerint.

A páraelszívó nagyon hangos?

A zajszint a sebességtől függ. A zaj csökkentése érdekében normál főzéskor minimális sebességen használja a páraelszívót, a maximális sebességet csak erős füst vagy gőz esetén alkalmazza.

Hogyan tisztítsam a páraelszívó külső felületét?

Kizárólag nedves ruhát használjon semleges folyékony tisztítószerrel. Soha ne használjon alkoholt, súrolószereket, szerszámokat vagy tisztítóeszközöket.

Milyen típusú izzót használjak a cseréhez?

Kizárólag maximum 3W-E14 LED izzót használjon, amely megfelel az ILCOS D referenciának. Nagyobb teljesítmény károsíthatja a páraelszívót.

HASZNÁLATI ÚTMUTATÓ ERA S IX/A/52 ELICA

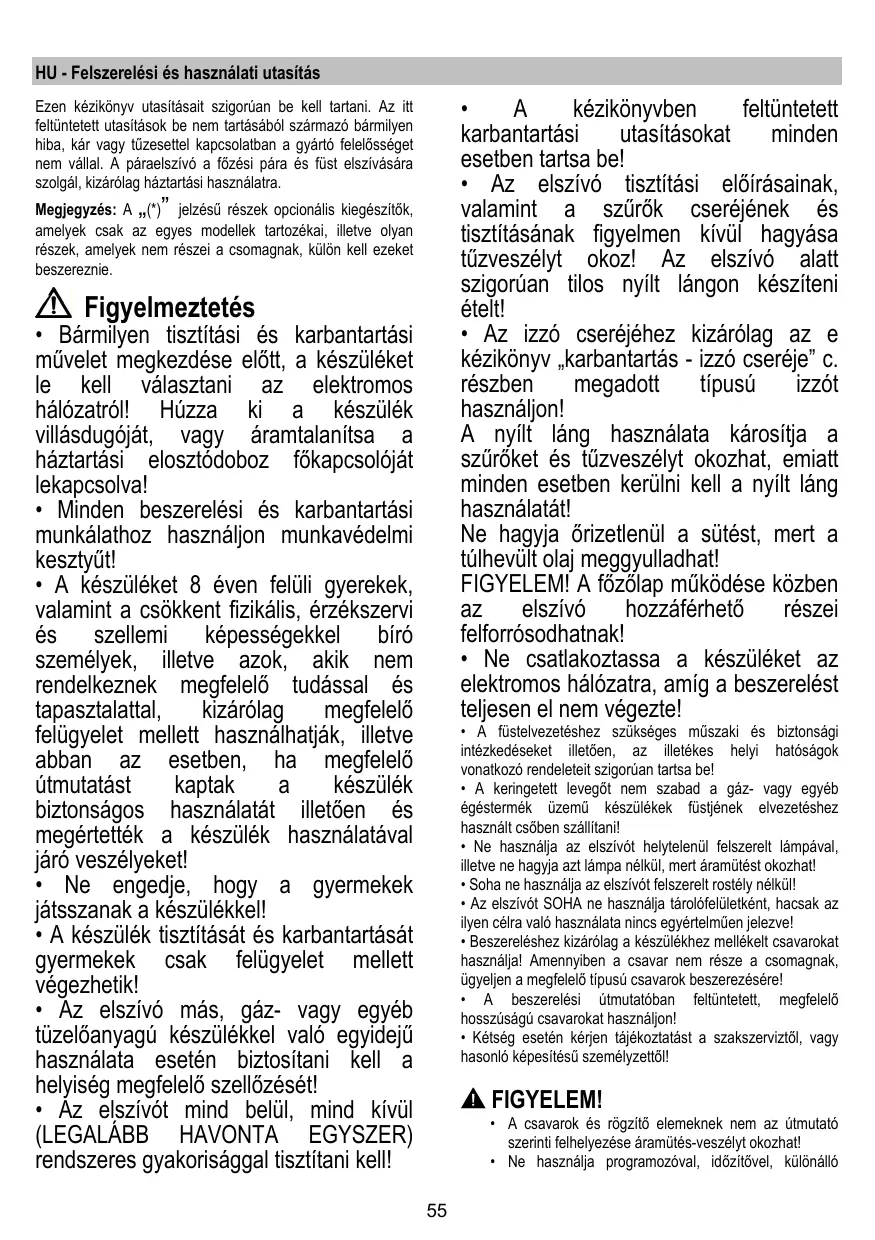

HU Felszerelési és használati utasítás

BG Инструкция за монтаж и употреба

RO Instrucțiuni de montaj și utilizare

RU Инструкция по монтажу и эксплуатации

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Megjegyzés: A (*) jelzésű részek opcionális kiegészítők, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell azokat beszereznie.

Figyelmeztetés

Bármilyen tisztítási és karbantartási művelet megkezdése előtt a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva! - Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt! - A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket! - Ne engedje, hogy a gyermekek játsszanak a készülékkel! A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik! - Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését! - Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!
• Az izzó cseréjéhez kizárólag az e kézikönyv „Karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát!

Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan be kell tartani! A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemszerű füstjének elvezetéséhez használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tűzhely felett, hacsak az illetékes célnál való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használjon! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerzésére!
• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képzettségű személyzettől!

FIGYELEM!

A csavarok és rögzítő elemek nem az útmutató szerinti felszerelése áramütés-veszélyt okozhat! - Ne használja programozóval, időzítővel, különálló

távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azután is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőt akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Használat

Az elszívó külső elvezetésű elszívó vagy belső visszaforgatásos szűrős üzemmódban is használható.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó alsó része közötti minimális távolság nem lehet kisebb, mint 50 cm elektromos főzőlap, és 65 cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszolóaljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszolóaljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózattól való teljes leválasztást, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

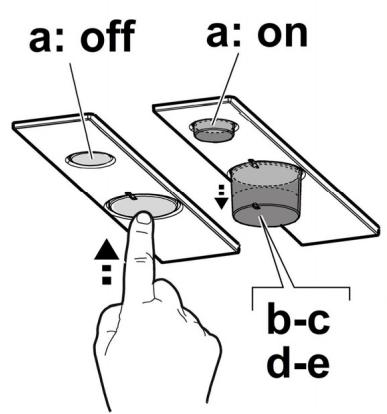

Működése

Az elszívó szívóerősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

a. Világítás BE/KI, b. Motor KI, c. -, d. -, e. Minimális elszívás (c.), közepes (d.), maximális (e.).

Karbantartás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

Zsírszűrő filter

1-7. ábra

Havonta egyszer agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

Szénfilter (csak keringtetett változat esetén) – 5. ábra

A szénfilter telítődése többé-kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

Égőcse

7. ábra

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz ér, győződjön meg róla, hogy hidegek-e.

A világítótestekhez az elszívó rács leszerelése után férhet hozzá.

Cserélje ki a sérült lámpát.

Max. 3W-E14 LED lámpákat használjon. További információkért tekintse át a mellékelt "ILCOS D" lapot ("1d" alfanumerikus pozíció).

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná, ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.

CSAK néhány termék esetében:

Választható tartozékként készletben szállítunk egy Füst Visszacsapó Szelepet, amit telepíteni kell. Ha a telepítési körülmények megkövetelik (pl. a kívülről érkező légáramok véletlenszerű bekerülésével szemben védő biztonsági elemek hiánya), a szelepet a füstelvezető cső telepítése előtt a Levegő Kivezető Csatlakozó belső részébe kell illeszteni.

Kérjük, szigorúan kövesse a telepítési utasításokat. A gyártó nem vállal felelősséget semmilyen hibáért, amely a készülék nem rendeltetésszerű használatából vagy a jelen utasítások be nem tartásából ered. A készülék füst és gőz elszívására szolgál, amely főzés közben keletkezik, és csak háztartási használatra készült.

Megjegyzés: A "）" szimbólummal jelölt részek opcionálisak, és csak bizonyos modellekhez tartoznak, vagy külön kell megvásárolni őket.

Figyelmeztetések

• A tisztítás vagy karbantartás előtt kapcsolja ki az elszívót, és húzza ki a hálózati csatlakozót, vagy kapcsolja ki a főkapcsolót. - A telepítés és karbantartás során viseljen védőkesztyűt.
• A készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességű, vagy tapasztalat és ismeretek hiányában lévő személyek használhatják, feltéve, hogy felügyelet alatt állnak, vagy megkapták a biztonságos használatra vonatkozó utasításokat, és megértették a kapcsolódó veszélyeket. Ne engedje, hogy gyermekek játsszanak a készülékkel!
• A tisztítást és karbantartást nem végezhetik gyermekek felügyelet nélkül. - A helyiséget megfelelően szellőztetni kell, ha az elszívót gáz vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják.
• Az elszívót rendszeresen tisztítani kell, belülről és kívülről egyaránt.
