HASZNÁLATI ÚTMUTATÓ BOXIN LX/IX/A/90 ELICA
HU Felszerelési és használati utasítás
BG Инструкция за монтаж и употреба
RO Instrucțiuni de montaj și utilizare
RU Инструкция по монтажу и эксплуатации
UK Інструкція з монтажу і експлуатації
KK Монтаждау мен пайдалану нұсқаулығы
Tilos a páraelszívó alatt nyílt lángon főzni.
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.
Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak.
Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje. Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan. Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket. A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.
Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

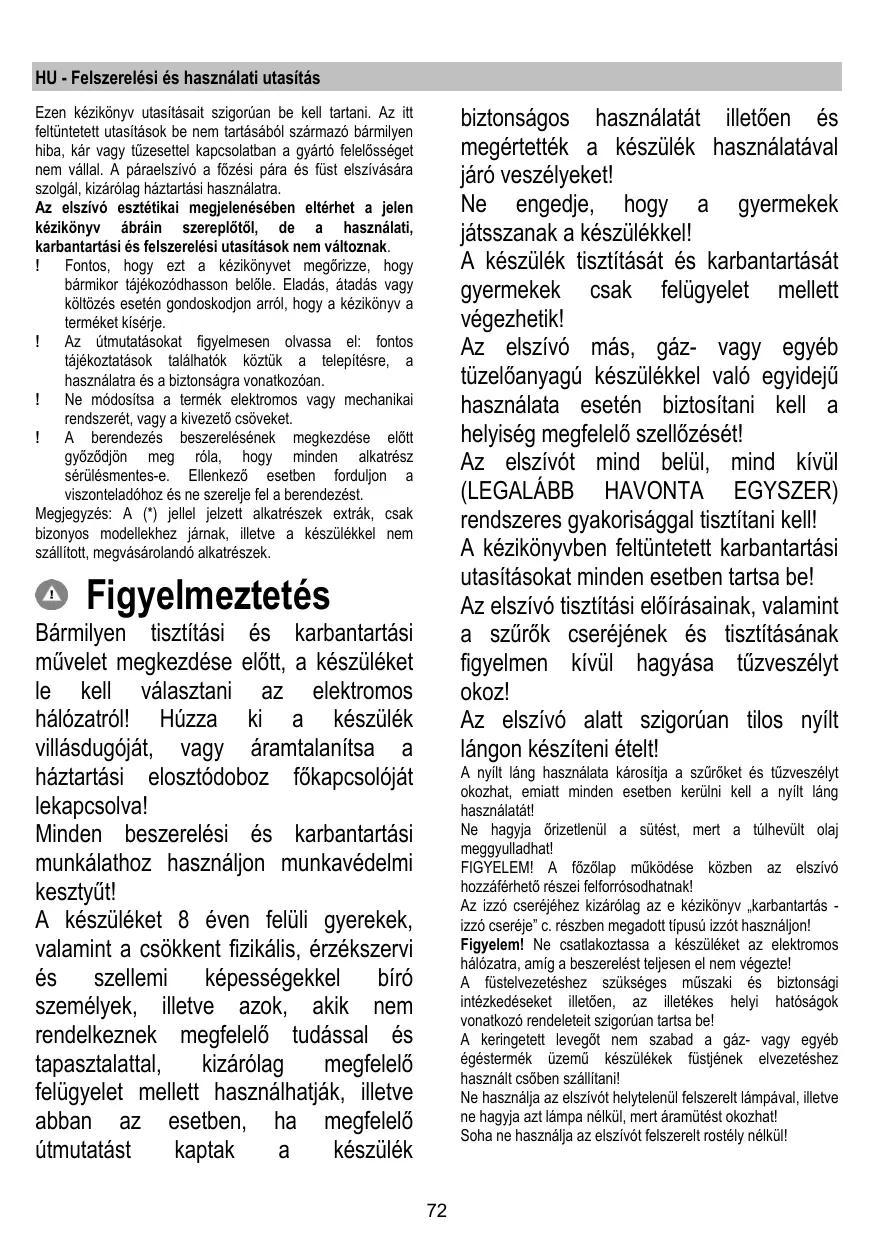

Figyelmeztetés
Bármilyen tisztítási és karbantartási művelet megkezdése előtt a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!
Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!
A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék
biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!
Ne engedje, hogy a gyermekek játsszanak a készülékkel!
A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!
Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!
Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!
A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz!
Az elszívó alatt szigorúan tilos nyílt lángon ételt készíteni!
A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, ezért minden esetben kerülni kell a nyílt láng használatát!
Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat!
FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!
Az izzó cseréjéhez kizárólag az e kézikönyv „Karbantartás - Izzó cseréje” c. részben megadott típusú izzót használjon!
Figyelem! Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!
A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemszerű elvezetéséhez használt csőben szállítani!
Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
Soha ne használja az elszívót felszerelt rostély nélkül!
Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!
Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerzésére! A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon! Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!
FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!
A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett
jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.
A berendezést a következő szabványoknak megfelelően tervezték, gyártották és ellenőrizték:
- Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.
Használat
Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.
Kivezetett üzemmód
A gőzök kivezetése a gyűrűkarimához rögzített elvezetőcsövön történik.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen.
Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie.
Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.
! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a cső deformálását.
Keringtetett üzemmód
Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.
Felszerelés
A főzőkészülék felülete és a konyhai szagelszívó alsó része közötti minimális távolság nem lehet kisebb, mint 50 cm elektromos főzőlap, és 50 cm gáz vagy vegyes tüzelésű főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.
Villamos bekötés
A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztást, a telepítési szabályoknak megfelelően.
Figyelem! Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati gépek beszerelése szabályos-e.
Figyelem! A kockázatok megelőzése érdekében a tápkábel cseréjét csak az engedéllyel rendelkező műszaki szervizszolgálat végezheti!
Felszerelés
Mielőtt a telepítést elkezdené:
Ellenőrizze, hogy a megvásárolt termék a kiválasztott telepítési helynek megfelelő méretű-e. - Vegye le az aktív szenes filter/filtereket, ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni. Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók, garanciaokmány stb.) ha igen, vegye ki és őrizze meg.
Üveg panelek és/vagy falak és/vagy faliszekrények esetén győződjön meg róla, hogy elegendő hely áll rendelkezésre az elszívó beszerelésére, illetve a vezérlőpanel minden esetben könnyen hozzáférhető legyen.

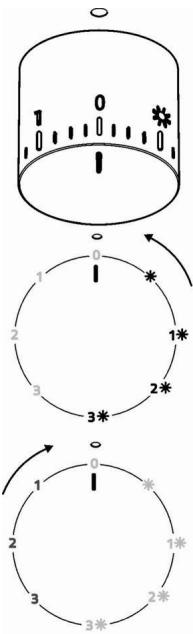

Működése
Az (A) páragyűjtőt mindig teljesen húzza ki. (ábra 10)
| Világítás BE |
| 1 | 1 sebesség
Világítás BE |
| 2 | 2 sebesség
Világítás BE |
| 3 | 3 sebesség
Világítás BE |
| 0 | KI |
| 1 | 1. sebesség
Világítás KI |
| 2 | 2 sebesség
Világítás KI |
| 3 | 3 sebesség
Világítás KI |
Karbantartás
Tisztítás
A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!
Panel
8. ábra
Figyelem! Felszerelés ill. leszerelés során fogja erősen mindkét kézzel az elszívót, a leejtés és sérülések elkerülése végett.
Szétszerelés:
- határozott mozdulattal húzza a panelt lefelé (ELÜLSŐ OLDAL),
- a panel jobb felén található kis kart nyomja bal felé,
- akassza le a hátsó tartókról.
Tisztítás:
az elszívó csukóját folyékony, semleges tisztítószeres puha ronggyal, a zsírszűrő tisztításával azonos gyakorisággal tisztítsa.
Kerülje a súroló hatású tisztítószerek alkalmazását. NE HASZNÁLJON ALKOHOLT!
Összeszerelés:
A panelt hátul akassza be, elöl a csuklya felületén kifejezetten erre a célra kialakított nyílásokba nyomva rögzítse.
Figyelem! Minden esetben győződjön meg róla, hogy a panel megfelelően a helyére lett-e rögzítve.
Zsírszűrő filter
1-7. ábra
Visszatartja a főzésből eredő zsírrészecskéket.
Havonta egyszer agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő
elszíneződését okozhatja, de ez nem változtat hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.
Szénfilter (csak keringtetett változat esetén)
ábra 6
Magában tartja a főzésből származó kellemetlen szagokat. A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.
NEM lehet kimosni vagy regenerálni
Kor alakú szénfilter
A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban.
Szétszereléshez forgassa az óramutató járásával ellentétes irányban.
Izzó
ábra 9
Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.
Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hogy hidegek-e.
A sérült izzót a címén, vagy az elszívó lámpán feltüntetettnek megfelelően azonos típusú izzóra cserélje.
- Egy kis csavarhúzó vagy hasonló szerszám segítségével vegye ki a védőburkolatot.
- Cserélje ki a meghibásodott égőt. Csak 12V - 20W max - G4 halogén égőket használjon, vigyázzon arra, hogy kézzel ne érjen hozzájuk.
- Zárja vissza a lámpabúrát (bepattan).
Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná, ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
- LED izzós modell: Az elszívó LED technológiára épülő világítási rendszerrel van felszerelve.
A LED-ek optimális megvilágítást biztosítanak, a hagyományos lámpák élettartamánál 10-szer nagyobb élettartammal rendelkeznek, mindemellett 90%-os elektromos energia megtakarítást tesznek lehetővé.
Izzócsere esetén forduljon a szakszervizhez.
A készüléket csak a gyártó által meghatározott, a készülékhez tartozó tartozékokkal és alkatrészekkel szabad használni, és csak a gyártó által jóváhagyott típusú pótalkatrészekkel szabad javítani.
Figyelmeztetések
A készülék tisztítása vagy karbantartása előtt, valamint a szűrő cseréje előtt mindig húzza ki a hálózati csatlakozót, és győződjön meg arról, hogy a készülék kikapcsolt állapotban van.
Minden, a készülék telepítésével és karbantartásával kapcsolatos művelethez használjon védőkesztyűt.
Védőkesztyű.
A készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességű, illetve tapasztalatlan vagy nem megfelelő ismeretekkel rendelkező személyek is használhatják, feltéve, hogy felügyelet alatt állnak, vagy megkapták a készülék biztonságos használatára vonatkozó utasításokat, és megértették a kapcsolódó kockázatokat.
Ne hagyja, hogy gyermekek játsszanak a készülékkel!
A tisztítást és a karbantartást gyermekek felügyelet nélkül nem végezhetik.
A helyiségnek megfelelő szellőzéssel kell rendelkeznie, ha a porszívót egyidejűleg gáz vagy más tüzelőanyag égésére használják.
A porszívót rendszeresen, legalább havonta egyszer ki kell üríteni, és a tartályt is ki kell tisztítani.
A karbantartáshoz kövesse a készülékhez mellékelt utasításokat!
A porszívó tisztítására és a szűrők tisztítására vonatkozó utasítások be nem tartása tűzveszélyt okozhat.
Szigorúan tilos a porszívó alatt nyílt lángot használni.
Nyílt lángú szűrő használata tüzet okozhat, ezért minden használat után ellenőrizni kell a szűrőt.
A forró hamu eltávolítását csak felügyelet mellett szabad végezni, mert az izzó hamu tüzet okozhat.
FIGYELEM: A helytelen beszerelés vagy a készülék nem rendeltetésszerű használata tüzet okozhat.
A lámpák felszereléséhez csak azokat használja, amelyeket a „Lámpák felszerelése/cseréje” részben említettünk, ahogyan az ebben a használati útmutatóban szerepel.
FIGYELEM! Ne csatlakoztassa a készüléket az elektromos hálózathoz, amíg a beszerelést véglegesen be nem fejezte.
Ez a füstelszívó műszaki méreteire és biztonsági előírásaira vonatkozik, amelyeket be kell tartania a füstgázok elvezetéséért felelős személynek. Javasoljuk, hogy szigorúan tartsa be a helyi hatóságok előírásait és rendeleteit.
A készülék levegőjét nem kell a füstgázok elvezetésére szolgáló csövekhez csatlakoztatni, amelyeket a készülék használatakor a tűzhely vagy a kályha működése közben használnak.
Ne használja és ne hagyja a készüléket megfelelően felszerelt lámpák vagy rács nélkül, hogy elkerülje az áramütés kockázatát. Soha ne használja a készüléket megfelelően felszerelt rács nélkül!
A készüléket soha nem szabad támasztékként használni, hacsak ez nincs külön feltüntetve.
A beszereléshez csak a készülékkel együtt szállított rögzítőcsavarokat használja, vagy ha vannak ilyenek, használjon megfelelő csavarokat. Használjon megfelelő hosszúságú csavarokat, ahogyan az a beszerelési útmutatóban szerepel. Kétség esetén forduljon a műszaki szervizhez vagy szakképzett személyzethez.
FIGYELEM! A csavarok és a rögzítőmechanizmusok nem megfelelő beszerelése áramütés kockázatához vezethet.
Ez a készülék megfelel a következő követelményeknek:
