MANUAL DE UTILIZARE BOXIN LX/IX/A/90 ELICA
Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.
Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. ! Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța. ! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare. ! Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.
Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotare și trebuie să fie cumpărate.
Avertisment
Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supraveghere și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace
cu aparatul.
Curățarea și întreținerea nu se face de către copii fără supraveghere.
Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
Hota trebuie să fie curățată în mod regulat atât în interior cât și în exterior (cel puțin o dată pe lună).
De respectat în mod expres ceea ce este indicat în instrucțiunile de întreținere.
Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.
AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți când hota este utilizată cu aparate de gătit.
Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.
AVERTISMENT! Nu conectați aparatul la rețeaua electrică până când instalarea este complet terminată.
În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească întotdeauna normele locale.
Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alți combustibili.
Nu folosi și nu lăsa hota fără bec montat corect din cauza riscului de electrocutare.
Nu folosi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse,
achiziționați tipul corespunzător de șuruburi.
AVERTISMENT! Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.
Simbolul de pe produs sau de pe documentele care însoțesc produsul indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.
Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.
Aparat proiectat, testat și fabricat în conformitate cu:
- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.
Utilizarea
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.
Versiunea aspirantă
Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.
Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.
Atenție! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.
Racordați hotele la cablurile și orificiile de evacuare prin perete cu diametrul egal cu ieșirea aerului (flansa de racord).
Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.
! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului.
Versiunea filtrantă
Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.
Instalarea
Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice, și de 50 cm în cazul mașinilor de gătit cu gaz sau mixte.
Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.
Conexiunea electrică
Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.
Atenție! Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.
Atenție! Înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat, în așa fel încât să poată preveni orice risc.
Montarea
- Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
- Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
- Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanția etc.), eventual să le scoateți și să le păstrați.
În caz de prezență de panouri și/sau corpuri suspendate laterale, verificați să existe spațiu suficient pentru a instala hota și să fie întotdeauna posibil accesul ușor la panoul de comenzi.
Funcționarea

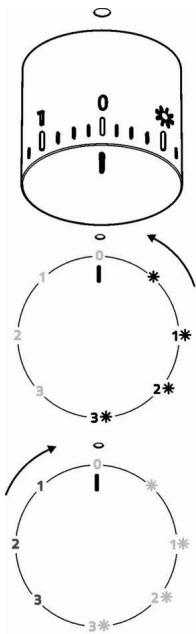

Deschideți întotdeauna complet captatorul de vapori (A). Fig. 10
| Lumina ON |
| 1 | Viteza 1
Lumina ON |
| 2 | Viteza 2
Lumina ON |
| 3 | Viteza 3
Lumina ON |
| 0 | OFF |
| 1 | Viteza 1
Lumina OFF |
| 2 | Viteza 2
Lumina OFF |
| 3 | Viteza 3
Lumina OFF |
Întreținerea
Curățarea
Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!
Panou
Fig. 8
Atenție! Țineți cu ambele mâini panoul când demontați sau remontați în poziție pentru a evita căderea acestuia sau cauzarea de daune persoanelor sau lucrurilor.
Demontare:
- trageți panoul (LATURA ANTERIOARĂ) cu forță în jos,
- Împingeți spre stânga maneta mică din partea dreaptă a panoului,
- desprindeți-o din balamalele posteroare.
Curățare:
Panoul de aspirare se curăță cu aceeași frecvență ca și filtrul de cărbune, folosind o lavetă îmbibată cu detergenți lichizi neutri.
Evitați folosirea de produse ce conțin abrazivi. NU UTILIZAȚI ALCOOL!
Montaj:
Panoul se agață posterior și se fixează anterior prin încastrare în axele așezate în acest scop pe suprafața hotei.
Atenție: verificați întotdeauna ca panoul să fie bine fixat la locul său.
Filtru anti-grăsimi
Fig. 1-7
Captează particule de grăsime care apar în timpul pregătirii alimentelor.
Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.
Pentru demontarea filtrului, trageți mânerul de prindere cu resort.
Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 6
Reține mirosurile neplăcute, derivate în urma procesului de coacere.
Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.
NU-l spălați și nu-l refolosiți
Filtru de cărbune circular
Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.
Pentru demontare, rotiți în sens antiorar.
Înlocuirea becurilor
Fig. 9
Deconectați hota de la rețeaua electrică.
Atenție! Înainte de a atinge becurile, asigurați-vă că au o temperatură ridicată.
Înlocuiți becul vechi cu unul de același tip, după cum se specifică în eticheta de caracteristici sau în apropierea lămpii pe hotă.
- Scoateți protecția folosindu-vă de o șurubelniță sau de o piesă identică.
- Înlocuiți becul
Folosiți doar becuri halogene de 12V - 20W max - G4, având grijă să nu le atingeți cu mâna.
- Închideți protecția (fixare prin declanșare)
Dacă plafoniera nu se aprinde, verificați dacă ați introdus bine becurile înainte de a chema asistența tehnică.
- Model cu lămpi cu LED. Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.
LED-urile garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.
Pentru înlocuire, adresați-vă serviciului de asistență tehnică.
Hota este destinată exclusiv uzului casnic. Producătorul își declină orice responsabilitate pentru daune, incendii sau alte incidente care ar putea apărea ca urmare a utilizării necorespunzătoare a aparatului, în special dacă nu au fost respectate instrucțiunile din acest manual. Hota este destinată exclusiv pentru eliminarea mirosurilor și a aburilor în timpul gătitului.
Hota poate avea un aspect diferit față de hota ilustrată în figurile din acest manual, dar instrucțiunile de utilizare, întreținere și instalare rămân aceleași.
Este foarte important să păstrați aceste instrucțiuni pentru a putea consulta oricând. Dacă produsul este vândut, cedat sau transferat, asigurați-vă că instrucțiunile îl însoțesc întotdeauna. Citiți cu atenție instrucțiunile. Acestea conțin informații importante privind instalarea, utilizarea și siguranța. Este interzisă efectuarea oricăror modificări asupra părților electrice sau mecanice ale produsului. Înainte de a începe instalarea echipamentului, verificați integritatea și completitudinea tuturor componentelor. Dacă observați deteriorări, contactați furnizorul și nu începeți montajul echipamentului.
Atenție: accesoriile marcate cu simbolul (*) sunt furnizate doar pentru anumite modele, la cerere. În caz de necesitate, puteți achiziționa piese care nu au fost furnizate.
Atenție!
Înainte de orice operațiune de curățare sau întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul din priză sau oprind întrerupătorul principal. Pentru toate operațiunile de instalare și întreținere, purtați mănuși de protecție.
Aparatul poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau cu experiență și cunoștințe insuficiente, dacă sunt supravegheate sau au fost instruite cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele implicate.
Copiii nu trebuie să se joace cu aparatul.
Copiii nu trebuie să efectueze operațiuni de curățare sau întreținere fără supraveghere.
Operațiunile de curățare și întreținere nu trebuie efectuate de copii fără supraveghere.
Încăperea trebuie să aibă o ventilație suficientă atunci când hota este utilizată simultan cu alte aparate care funcționează pe gaz sau pe alte tipuri de combustibil.
Filtrele de evacuare trebuie să fie schimbate atât în interior, cât și în exterior (deși o dată pe lună), respectând ceea ce este indicat în instrucțiunile de service.
Nerespectarea normelor de curățare a filtrelor și de înlocuire a acestora crește riscul de blocare.
Este strict interzisă prepararea alimentelor pe foc deschis sub hotă.
Utilizarea flăcărilor deschise este dăunătoare filtrelor și poate duce la blocaje, de aceea trebuie evitată în orice situație.
Prăjirea trebuie făcută sub supraveghere pentru a evita ca uleiul supraîncălzit să se aprindă.
Atenție: când plita este în funcțiune, părțile accesibile ale hotei se pot încălzi.
Pentru înlocuirea becurilor, folosiți numai becul indicat în secțiunea Service/Înlocuire becuri din acest manual.
Atenție! Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet finalizată.
În ceea ce privește măsurile tehnice de siguranță privind evacuarea aburilor, respectați strict ceea ce este prevăzut de normele autorităților locale competente.
Aerul aspirat nu trebuie evacuat într-un coș de fum folosit pentru evacuarea fumului de la aparate care funcționează pe gaz sau alte combustibili.
Nu folosiți și nu lăsați hota fără becurile instalate corect, cu riscul de a suferi un șoc electric.
