Mark	ELICA
Mudel	ERA S IX/A/52
Toote tüüp	Õhupuhasti (köögikubu)
Laius	52 cm
Elektrivarustus	220-240 V, 50/60 Hz
Valgustuse võimsus	LED 3 W max (E14)
Imemise kiirused	3 kiirust (min, keskmine, max)
Rasvafilter	Metallist, pestav nõudepesumasinas või käsitsi
Aktiivsöefilter	Mitte pestav, vahetada kuni iga 4 kuu tagant
Eemaldamise viis	Imemine (välisõhku) või filtreerimine (siseringlus)
Minimaalne ohutuskaugus (elektripliit)	50 cm
Minimaalne ohutuskaugus (gaasi- või kombipliit)	65 cm
Rasvafiltri puhastamine	Vähemalt kord kuus
Aktiivsöefiltri vahetamine	Kuni iga 4 kuu tagant
Asenduslambi tüüp	LED 3W-E14 (ILCOS D)
Viimistlusmaterjal	Roostevaba teras (eeldatavalt)
Lasteohutus	Kasutamine üle 8-aastaste laste poolt järelevalve all
Standarditele vastavus	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Ligikaudne kaal	10 kg (hinnanguline)

Korduma kippuvad küsimused - ERA S IX/A/52 ELICA

Kui tihti puhastada rasvafiltrit?

Metallist rasvafiltrit tuleb puhastada vähemalt kord kuus mitteagressiivsete puhastusvahenditega, käsitsi või nõudepesumasinas madalal temperatuuril ja kiirel režiimil.

Millal vahetada aktiivsöefiltrit?

Aktiivsöefiltrit ei saa puhastada ega regenereerida. Seda tuleb vahetada maksimaalselt iga 4 kuu tagant või varem, kui lõhnad püsivad.

Kuidas vahetada õhupuhasti pirni?

Ühendage õhupuhasti esmalt vooluvõrgust. Eemaldage imemisvõre, vahetage vigane pirn LED 3W-E14 (ILCOS D) max pirni vastu. Veenduge, et lambid on enne käsitsemist jahedad.

Mis on ohutuskauksus õhupuhasti ja pliidi pinna vahel?

Minimaalne kaugus pliidi pinna ja õhupuhasti madalaima osa vahel on 50 cm elektripliidi puhul ja 65 cm gaasi- või kombipliidi puhul. Kontrollige oma pliidi juhiseid.

Kas ma saan õhupuhastit kasutada ilma filtriteta?

Ei, see on ohtlik ja rangelt keelatud kasutada õhupuhastit ilma võre ja korralikult paigaldatud filtriteta. See kujutab endast tule- ja elektrilöögiohtu.

Kas õhupuhastit saab paigaldada tsirkulatsioonirežiimile?

Jah, õhupuhasti on ümberkonfigureeritav: see võib töötada imemisrežiimil (välisõhku) või filtreerimisrežiimil (siseringlus) koos aktiivsöefiltriga.

Mida teha, kui valgustus ei tööta?

Enne teeninduskeskusesse helistamist kontrollige, kas lambid on korralikult oma pesades. Vastasel juhul vahetage pirn LED 3W-E14 vastu, nagu juhendis näidatud.

Kas õhupuhasti teeb palju müra?

Müratase sõltub kiirusest. Müra vähendamiseks kasutage tavalise toiduvalmistamise ajal õhupuhastit minimaalsel kiirusel ja maksimaalset kiirust ainult tugeva suitsu või auru korral.

Kuidas puhastada õhupuhasti välimust?

Kasutage ainult niisket lappi neutraalse vedela puhastusvahendiga. Ärge kunagi kasutage alkoholi, abrasiivseid tooteid, tööriistu ega puhastusvahendeid.

Millist tüüpi pirni kasutada asendamiseks?

Kasutage ainult LED 3W-E14 pirne, mis vastavad ILCOS D viitele. Kõrgem võimsus võib õhupuhastit kahjustada.

KASUTUSJUHEND ERA S IX/A/52 ELICA

Paigaldus- ja kasutusjuhend

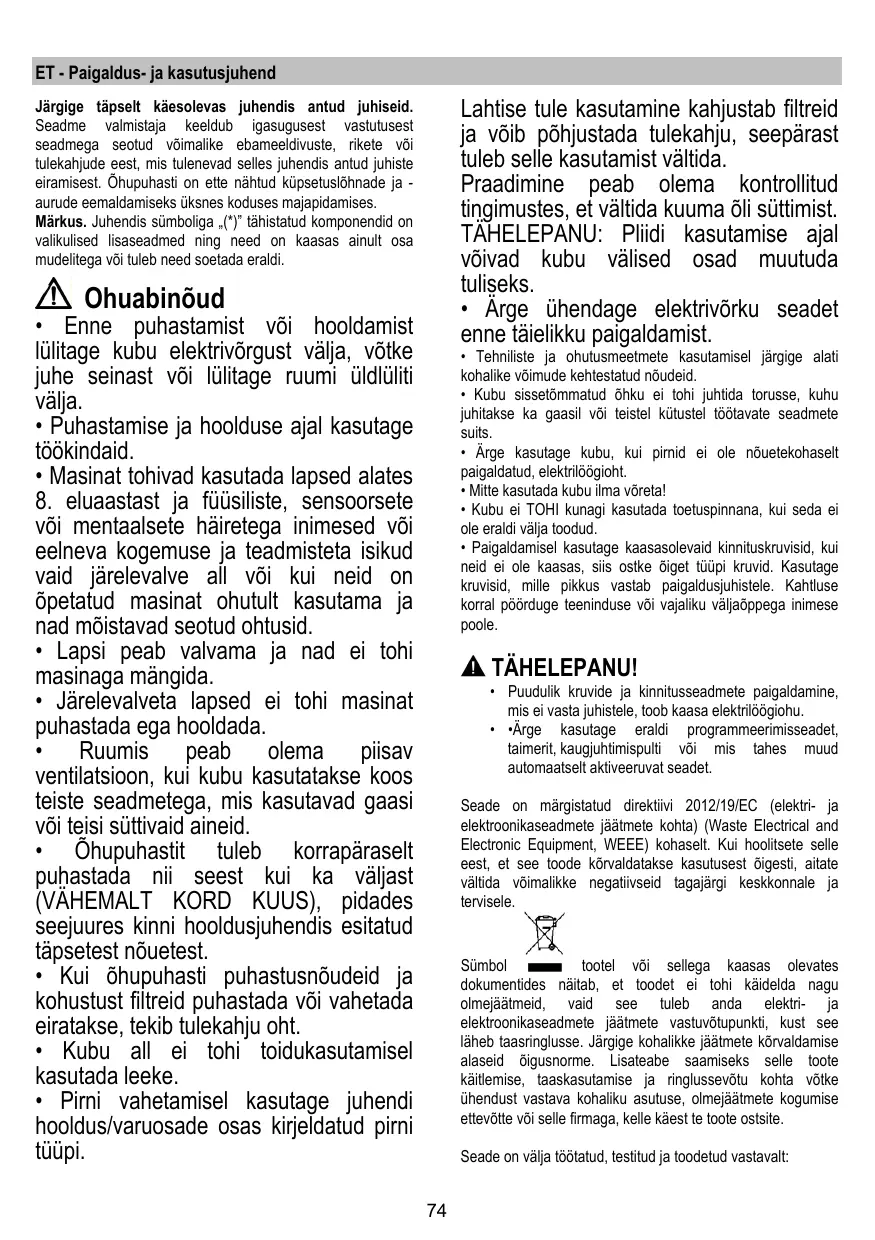

Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Märkus. Juhendis sümboliga (^*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohutusabinõud

• Enne puhastust või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest. Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta! Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutuselt õigesti, aitate vältida negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektronikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkondlike mõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sel töötada veel mõni minut pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on mõeldud kasutamiseks väljatõmberežiimis

Minimaalne vahekaugus pliidi pinna ja õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Töötamine

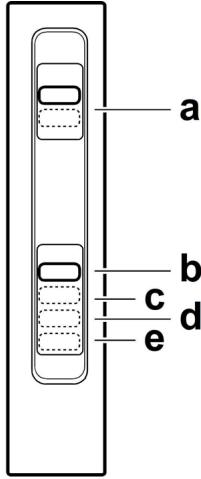

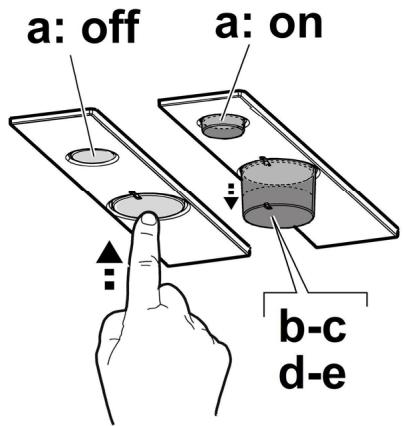

Tulede ja tõmbemootori sisselülitamiseks kasutada õhupuhasti esiküljel olevaid lüliteid.

a. Valguse lüliti b. Mootori väljalülitamise nupp c. - d. - e. Väikseim (c), keskmine (d) ja suurim tõmbevõimsus (e).

Hooldus

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 1-7

Seda tuleb kord kuus puhastada mittesööbivate puhastusvahenditega, kas käsitsi või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, kuid see ei mõjuta tema filtreerimisomadusi.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 5

Söefilter küllastub kas lühema või pikema kasutamise järel, olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Pirnide vahetamine

Joonis 7

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, et need on jahtunud.

Eemaldage tolmukate, et pääseda ligi lambipesale.

Vahetage kahjustatud lamp välja.

Maksimaalselt võib kasutada LED-lampi 3 W E14. Täpsemat teavet leiate kaasas olevalt lehelt "ILCOS D" (punkt "1d").

Kui valgustus ei hakka tööle, kontrollige enne tehniku kutsumist, kas pirn on korralikult pesas.

AINULT teatud toodete korral

Valikulise lisatarvikuna on komplektis tagasilöögiklapp. Kui paigaldamistingimused seda nõuavad (nt kui puudub kaitse, mis takistab välisõhul soovimatult tagasi sisse suunduda), paigutage see enne suitsu väljatõmbetoru paigaldamist oma kohale väljalaskeühenduse sisse.
