ERA S IX/A/52 - Ομάδα αναρρόφησης ELICA - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	ELICA
Μοντέλο	ERA S IX/A/52
Τύπος προϊόντος	Απορροφητική ομάδα (κουζινομάσκα)
Πλάτος	52 cm
Ηλεκτρική τροφοδοσία	220-240 V, 50/60 Hz
Ισχύς φωτισμού	LED 3 W μέγ. (E14)
Ταχύτητες αναρρόφησης	3 ταχύτητες (ελάχ., μεσαία, μέγ.)
Φίλτρο λίπους	Μεταλλικό, πλενόμενο στο πλυντήριο πιάτων ή στο χέρι
Φίλτρο ενεργού άνθρακα	Μη πλενόμενο, αντικατάσταση κάθε 4 μήνες το πολύ
Τρόπος απομάκρυνσης	Απορροφητικός (εξωτερική απαγωγή) ή φιλτραρίσματος (εσωτερική ανακύκλωση)
Ελάχιστη απόσταση ασφαλείας (ηλεκτρική κουζίνα)	50 cm
Ελάχιστη απόσταση ασφαλείας (κουζίνα αερίου ή μικτή)	65 cm
Καθαρισμός φίλτρου λίπους	Τουλάχιστον μία φορά το μήνα
Αντικατάσταση φίλτρου άνθρακα	Κάθε 4 μήνες το πολύ
Τύπος λάμπας αντικατάστασης	LED 3W-E14 (ILCOS D)
Υλικό φινιρίσματος	Ανοξείδωτο (θεωρείται)
Ασφάλεια παιδιών	Χρήση από παιδιά άνω των 8 ετών υπό επίβλεψη
Συμμόρφωση με πρότυπα	EN/IEC 60335, EN/IEC 61591, EN 55014, κ.λπ.
Βάρος περίπου	10 κιλά (εκτίμηση)

Συχνές ερωτήσεις - ERA S IX/A/52 ELICA

Πόσο συχνά να καθαρίζω το φίλτρο λίπους;

Το μεταλλικό φίλτρο λίπους πρέπει να καθαρίζεται τουλάχιστον μία φορά το μήνα με μη επιθετικά απορρυπαντικά, στο χέρι ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο.

Πότε να αντικαθιστώ το φίλτρο ενεργού άνθρακα;

Το φίλτρο ενεργού άνθρακα δεν μπορεί να καθαριστεί ούτε να αναγεννηθεί. Πρέπει να αντικαθίσταται κάθε 4 μήνες το πολύ, ή νωρίτερα αν οι οσμές επιμένουν.

Πώς να αντικαταστήσω τη λάμπα της κουζινομάσκας;

Αποσυνδέστε πρώτα την κουζινομάσκα. Αφαιρέστε τη σχάρα αναρρόφησης, αντικαταστήστε την ελαττωματική λάμπα με μια λάμπα LED 3W-E14 (ILCOS D) μέγ. Βεβαιωθείτε ότι οι λάμπες είναι κρύες πριν από οποιονδήποτε χειρισμό.

Ποια είναι η απόσταση ασφαλείας μεταξύ της κουζινομάσκας και της εστίας μαγειρέματος;

Η ελάχιστη απόσταση μεταξύ της επιφάνειας μαγειρέματος και του χαμηλότερου σημείου της κουζινομάσκας είναι 50 cm για ηλεκτρικές κουζίνες και 65 cm για κουζίνες αερίου ή μικτές. Ελέγξτε τις οδηγίες της συσκευής μαγειρέματος σας.

Μπορώ να χρησιμοποιήσω την κουζινομάσκα χωρίς τα φίλτρα;

Όχι, είναι επικίνδυνο και απαγορεύεται αυστηρά η χρήση της κουζινομάσκας χωρίς τη σχάρα και τα φίλτρα σωστά τοποθετημένα. Αυτό ενέχει κίνδυνο πυρκαγιάς και ηλεκτροπληξίας.

Μπορεί η κουζινομάσκα να εγκατασταθεί σε λειτουργία ανακύκλωσης;

Ναι, η κουζινομάσκα είναι μετατρέψιμη: μπορεί να λειτουργεί σε απορροφητική έκδοση (εξωτερική απαγωγή) ή φιλτραρίσματος (εσωτερική ανακύκλωση) με φίλτρο ενεργού άνθρακα.

Τι να κάνω αν ο φωτισμός δεν λειτουργεί;

Πριν καλέσετε το σέρβις μετά την πώληση, ελέγξτε ότι οι λάμπες είναι σωστά τοποθετημένες στην υποδοχή τους. Διαφορετικά, αντικαταστήστε τη λάμπα με μια LED 3W-E14 όπως αναφέρεται στο εγχειρίδιο.

Η κουζινομάσκα κάνει πολύ θόρυβο;

Η στάθμη θορύβου εξαρτάται από την ταχύτητα. Για να μειώσετε τον θόρυβο, χρησιμοποιήστε την κουζινομάσκα σε ελάχιστη ταχύτητα κατά το κανονικό μαγείρεμα και χρησιμοποιήστε τη μέγιστη ταχύτητα μόνο σε περίπτωση έντονου καπνού ή ατμού.

Πώς να καθαρίσω το εξωτερικό της κουζινομάσκας;

Χρησιμοποιήστε αποκλειστικά ένα υγρό πανί με ουδέτερο υγρό απορρυπαντικό. Μη χρησιμοποιείτε ποτέ οινόπνευμα, λειαντικά προϊόντα, εργαλεία ή όργανα καθαρισμού.

Τι τύπο λάμπας να χρησιμοποιήσω για αντικατάσταση;

Χρησιμοποιήστε μόνο λάμπες LED 3W-E14 το πολύ, σύμφωνα με την αναφορά ILCOS D. Μεγαλύτερη ισχύς θα μπορούσε να καταστρέψει την κουζινομάσκα.

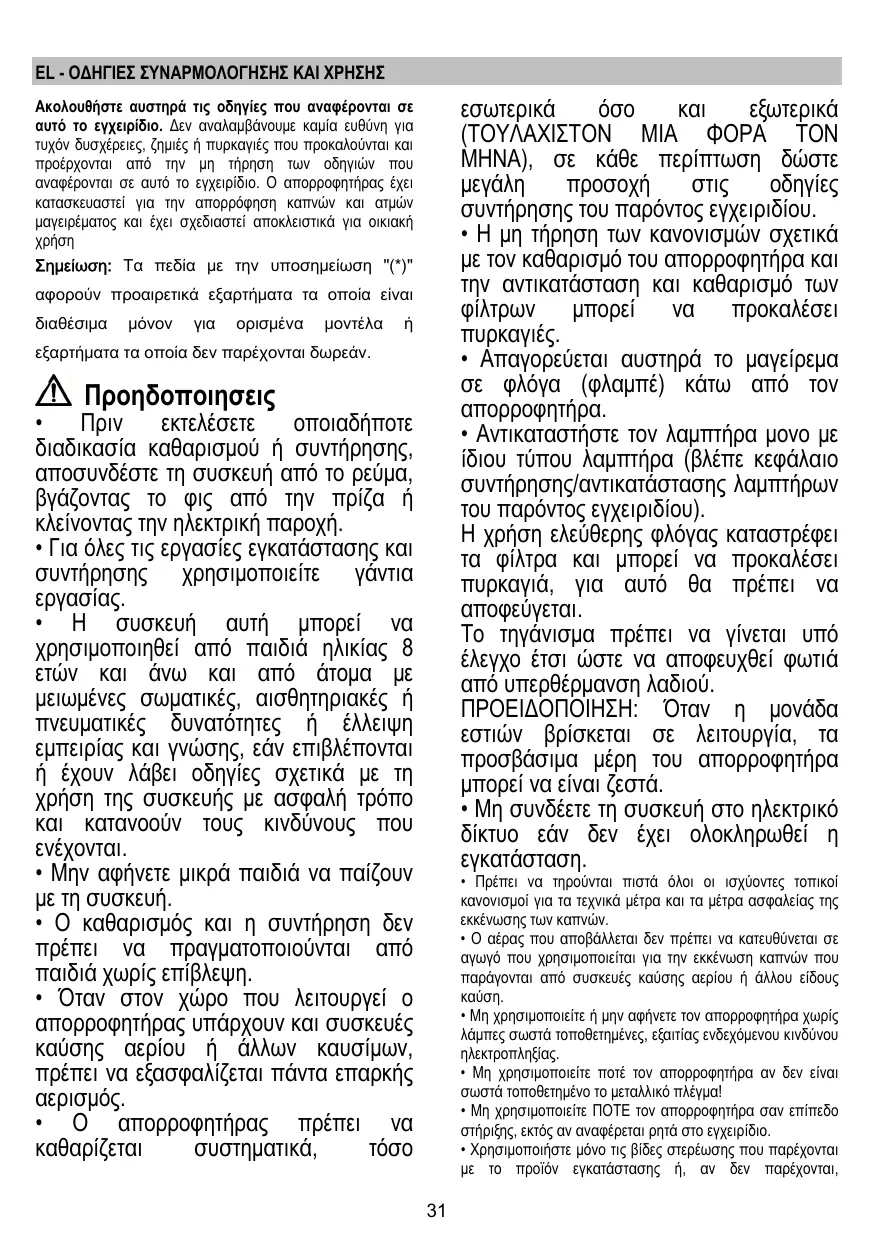

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ERA S IX/A/52 ELICA

ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Σημείωση: Τα πεδία με την ένδειξη (*) αφορούν προαιρετικά εξαρτήματα που είναι διαθέσιμα μόνο για ορισμένα μοντέλα ή εξαρτήματα που δεν παρέχονται δωρεάν.

Προσοχή

• Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή.
• Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται. Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.
• Όταν στον χώρο όπου λειτουργεί ο απορροφητήρας υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός. Ο απορροφητήρας πρέπει να καθαρίζεται συχνά, τόσο

εσωτερικά όσο και εξωτερικά (τουλάχιστον μία φορά τον μήνα), σε κάθε περίπτωση δώστε μεγάλη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου. Η μη τήρηση των κανόνων σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων προκαλεί κινδύνους. - Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα. - Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου). Η χρήση ελεύθερης φλόγας καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό θα πρέπει να αποφεύγεται. Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφευχθεί φωτιά από υπερβολικό λάδι. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα εστίασης βρίσκεται σε λειτουργία, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να είναι ζεστά. Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο ενώ δεν έχει ολοκληρωθεί η εγκατάσταση. - Πρέπει να τηρούνται πάντα όλοι οι ισχύοντες τεχνικοί κανόνες για τα τεχνικά μέρη και τα μέρη απαγωγής των καυσαερίων. Ο αέρας που απάγεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την απαγωγή καυσαερίων που παράγονται από συσκευές καύσης αερίου ή άλλου καυσίμου. Μη χρησιμοποιείτε ή μην αφήνετε τον απορροφητήρα χωρίς τα φίλτρα σωστά τοποθετημένα, γιατί ενέχει κίνδυνο ηλεκτροπληξίας. Μη χρησιμοποιείτε τον απορροφητήρα αν δεν είναι σωστά τοποθετημένος ο τελικός ταχύτητας! Μη χρησιμοποιείτε ποτέ τον απορροφητήρα ως επιφάνεια στήριξης, εκτός αν αναφέρεται ρητά στο εγχειρίδιο. Χρησιμοποιείτε μόνο τα βιομηχανικά παρεχόμενα με το προϊόν υλικά στερέωσης ή, αν δεν παρέχονται,

προμηθευτείτε τα σωστά υλικά σύμφωνα με τις οδηγίες.

Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε τον Αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΣΟΧΗ!

Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει κινδύνους για την ασφάλεια. Να μην χρησιμοποιείται με προγραμματιστή, χρονοδιακόπτη, εξωτερικό τηλεχειριστήριο ή οποιαδήποτε άλλη συσκευή που ενεργοποιείται αυτόματα.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EC σχετικά με τα Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (ΑΗΗΕ).

Εξασφαλίζονται οι προϋποθέσεις για την πρόληψη πιθανών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό αυτού του προϊόντος ως απόρριμμα.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτό δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό, πρέπει να παραδοθεί στο κατάλληλο σημείο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Η απόρριψη πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για περισσότερες πληροφορίες σχετικά με την επεξεργασία, την ανάκτηση και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, κατασκευαστεί και συναρμολογηθεί σύμφωνα με τα:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτείνεται για οικιακή χρήση έτσι ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργήσει για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης καπνού και ατμού. Χρησιμοποιήστε την ενδιάμεση ταχύτητα μόνο σε κρίσιμες καταστάσεις. Απενεργοποιήστε το φίλτρο ενεργού άνθρακα όταν τηρείται

για να διατηρηθεί μια καλή απόδοση μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν χρειάζεται για να διατηρηθεί μια καλή απόδοση του ίδιου φίλτρου. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωλήνων που υποδεικνύεται σε αυτό το εγχειρίδιο, έτσι ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας έχει σχεδιαστεί για χρήση ως απορροφητήρας και εξαερισμός στο εξωτερικό

περιβάλλον με πλήρη φιλτράρισμα εσωτερικής ανακύκλωσης.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ του κάτω μέρους του απορροφητήρα και της κουζίνας πρέπει να είναι τουλάχιστον 50 cm. Στην περίπτωση ηλεκτρικών κουζινών και 65 cm στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βασικό αέριο καθορίζουν μεγαλύτερη απόσταση, πρέπει να τη λάβετε υπόψη.

Πριν από την ενεργοποίηση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η πίτα, συνδέστε τον απορροφητήρα με παροχή ρεύματος του, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε πρώτη ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η πίτα (προβλεπόμενου κανόνα εγκατάστασης). Εάν δεν παρέχεται η πίτα (προβλεπόμενου κανόνα εγκατάστασης). Εάν δεν παρέχεται η πίτα (προβλεπόμενου κανόνα εγκατάστασης). Εάν δεν παρέχεται η πίτα (προβλεπόμενου κανόνα εγκατάστασης). Εάν δεν παρέχεται η πίτα (προβλεπόμενου κανόνα εγκατάστασης) πρέπει να τηρούνται οι κανόνες ασφαλείας που εξασφαλίζουν την ομαλή λειτουργία του συστήματος σε περίπτωση υπέρτασης (Κατηγορίας ΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

ΠΡΙΝ ΣΥΝΔΕΣΕΤΕ ΤΟ ΣΥΣΤΗΜΑ ΤΟΥ ΑΠΟΡΡΟΦΗΤΗΡΑ ΜΕ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΚΑΤΑΣΤΑΣΗ ΚΑΙ ΒΕΒΑΙΩΣΕΤΕ ΓΙΑ ΤΗΝ ΟΡΘΟΤΗΤΑ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ, ΝΑ ΕΞΕΤΑΣΕΤΕ ΜΑΝΤΟΣ ΕΑΝ ΤΟ ΚΛΕΙΔΙ ΣΥΝΔΕΣΗΣ ΕΙΝΑΙ ΟΡΙΣΟΝΤΙΟ.

Λειτουργία

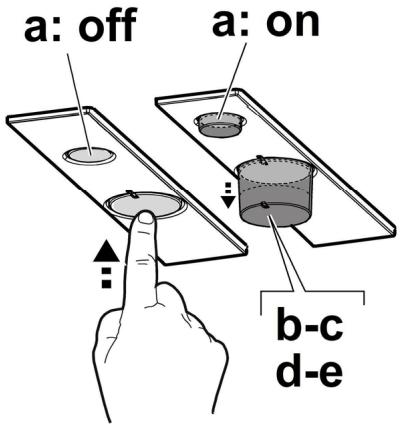

Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που έχει τη δυνατότητα ελέγχου επιλογής ταχυτήτων και με διακόπτη φωτισμού για να ελέγχεται η φωτεινή ζώνη.

α. ON/OFF φωτισμός β. OFF μοτέρ γ.-δ.-ε. Επιλογέας απορρόφησης (γ.), έξοδος (δ.), ένταση (ε.).

Συντήρηση

Για τον καθαρισμό προϊόντος ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό ή άλλο απορρυπαντικό. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Αποφύγετε τη χρήση διαβρωτικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Εικ. 1-7

Πρέπει να καθαρίζεται το φίλτρο με απορρυπαντικά που δεν χαράσσουν, είτε στο χέρι είτε στο πλυντήριο, το οποίο πρέπει να ρυθμίζεται χαμηλή θερμοκρασία και ο

σύντομος κύκλος. Με το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για τα λίπη μπορεί ελαφρώς να χαθεί το χρώμα του, αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.

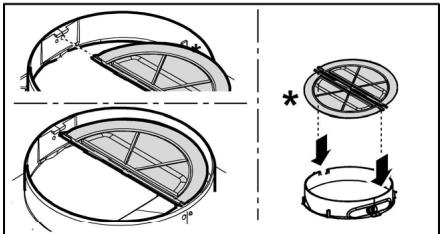

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος) ΕΙΚ.5

Ο κορεσμός του ενεργού άνθρακα συντήρησης λίγο από το να παραταθεί η χρήση ανάλογα με τον τύπο του μαγειρέματος και την συχνότητα καθαρισμού του φίλτρου για τα λίπη.

Σε κάθε περίπτωση είναι απαραίτητη η αντικατάσταση του φίλτρου τουλάχιστον κάθε έξι μήνες.

Το φίλτρο αέρα μπορεί να μην πλένεται ή να ανανεώνεται.

Αντικατάσταση λαμπτήρων

Εικ.7

Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.

Προειδοποίηση! Πριν ακουμπήσετε τις λάμπες βεβαιωθείτε ότι είναι κρύες.

Βγάλτε την σχάρα απορρόφησης για να εισέλθετε στον χώρο όπου βρίσκονται οι λάμπες.

Αντικαταστήστε τον καμένο λαμπτήρα.

Χρησιμοποιείτε μόνο λαμπτήρες LED E14 έως 3W. Για περισσότερες επιδόσεις, συμβουλευτείτε το συνοδευτικό φυλλάδιο "ILCOS D" (αλφαβητική θεώρηση "1d")

Επειδή ο φωτισμός δεν λειτουργεί, λέγεται για την αντικατάσταση των λαμπτήρων ότι θέλεις τους πιο καλέστε την τεχνική βοήθεια.

ΜΟΝΟ για ορισμένα προϊόντα:

Ως προαιρετικό αξεσουάρ, παρέχεται μια βαλβίδα αντεπιστροφής καπνού. Εάν συνυπάρχει κατάσταση (π.χ.: έλλειψη μέσω προστασίας έναντι της τύχης εισόδου ρευμάτων από τον εσωτερικό χώρο), τοποθετήστε την κατάλληλη έδρα εντός σύνδεσης εσόδου αέρα πριν εγκαταστήσετε το σώμα απαγωγής καπνού.

Καθαρισμός φίλτρου (τεχνική περιστροφική διάταξη)

5 συχνότητες

Κεμιπνί πφνλμπ Τπντι κιυφα 60λμαιΔβι ΙξΗε δε περιφερευΧα ΧαραμβσΙ3.

ΔαμαναΗυ αϋλστιπυ

7-συρ.

ΑσναντΙ ελεκτρ ΚϋεσΕνλ ειπιριν3

Εσκερϋ! λαμμαηνβυ υσταυδαν 6υρην, οπαρ συβναλΙφΙνα κεζ Χετκι3ιν3.

Υαμ αμμαγΗα ΚΟΝ ΙΚΤκι3υ υυΙΗ, ΜαλδΙ Τα3αρτυ συ3ρισσΗν ΤιρεϋΙν ΤΟρΗν Ηεμεσε ΜαλδΙ Τα3αρτυ συ3ρισσΗν αλνΙ3.

3ακΙΜδΙνΗαν ΥαμδΙ αϋλστρΙλΙ3.

Τεκ μακσ. 3 Βτ Ε14 ΚΥδ ΣαΜδαρην παΙπαναλΙ3. ΚοσΙΜΜα ΜΙΙπτεΤερι ΒειρΙντεν "ΙΛΟΣ Δ" ("1δ" αρι6νι-σανδΙ ποζνισβΙ) 6υκντεΙνεν Κεριν3.

Κεμεσκι Καρικ ΙΣτεμενεη ΧαγαΔνταΤεχνικαλΙΚ ΚλΙΖΜΕΤ Κερσετου ΟρταλΙνΗα ΙΚΟλΙΚνλασταν

6υρην, 7αμδαρδΙν ΔυρΙΣ ορνατΙνΦανΙν τεξσεριν Κειρν3.

Κευιπ υνεπερδε ΦΑΝΔΑ:

ΚαννΙνα ΚελμεΤΙν Κερι αυα Κλαναν 6ιργε Κεκτι3ινει, ον Κεβιρ Ορηατυ ΚαλαρδΗν ΒεκτιΤΙυ Τνισ ΚοσΙΜυ ΚαΡΑν ρειΗνδε ΚΟΝδανΙαναβ (ΓΗΝΙ, ΣΙΡΤΑΝ ΚετεΤΗ αυαΒΙν ΚεζεΣΟΚ Κερι αφΙνΗναν ΚορΦαΤΗν Χυνε ΒοϋαμΗνα).ΜυρκανΗΟρηατΝασ 6πρΗυ, αυα ΙΙγυ ΚΟΝδΙΡΣΙΒΗν Η ΙΩΔερΙ αρναΒν ΚορπυΣΤΗν ΙΩνε ΙκανΒτορΗδυΚεπεκ.
