ERA S IX/A/52 - Suggrupp ELICA - Gratis bruksanvisning och manual

Varumärke	ELICA
Modell	ERA S IX/A/52
Produkttyp	Sugaggregat (köksfläkt)
Bredd	52 cm
Elektrisk anslutning	220-240 V, 50/60 Hz
Ljusstyrka	LED 3 W max (E14)
Sugsteg	3 hastigheter (min, med, max)
Fettfilter	Metall, maskindiskbar eller handdisk
Aktivt kolfilter	Ej tvättbart, byts var 4:e månad max
Avluftningstyp	Utblås (extern evakuering) eller recirkulation (intern återcirkulation)
Minsta säkerhetsavstånd (elektrisk spis)	50 cm
Minsta säkerhetsavstånd (gasspis eller blandspis)	65 cm
Rengöring av fettfilter	En gång per månad minimum
Byte av kolfilter	Max var 4:e månad
Typ av ersättningslampa	LED 3W-E14 (ILCOS D)
Ytmaterial	Rostfritt stål (antaget)
Barnsäkerhet	Användning av barn över 8 år under övervakning
Standardöverensstämmelse	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Ungefärlig vikt	10 kg (uppskattning)

Vanliga frågor - ERA S IX/A/52 ELICA

Hur ofta ska fettfiltret rengöras?

Det metalliska fettfiltret måste rengöras minst en gång i månaden med milda rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabb cykel.

När ska det aktiva kolfiltret bytas?

Det aktiva kolfiltret kan inte tvättas eller regenereras. Det måste bytas ut max var 4:e månad, eller tidigare om lukt kvarstår.

Hur byter man lampan i fläkten?

Koppla först bort fläkten. Ta bort sug gallret, byt ut den defekta lampan mot en LED-lampa 3W-E14 (ILCOS D) max. Se till att lamporna är kalla före hantering.

Vilket är säkerhetsavståndet mellan fläkten och spisen?

Minsta avstånd mellan spisytan och fläktens lägsta del är 50 cm för elektriska spisar och 65 cm för gasspisar eller blandspisar. Kontrollera din spis instruktioner.

Kan jag använda fläkten utan filter?

Nej, det är farligt och strängt förbjudet att använda fläkten utan gallret och filtren korrekt monterade. Detta innebär brandrisk och risk för elektrisk stöt.

Kan fläkten installeras i recirkulationsläge?

Ja, fläkten är omställbar: den kan fungera i utblåsversion (extern evakuering) eller filtrerande version (intern recirkulation) med ett aktivt kolfilter.

Vad gör jag om belysningen inte fungerar?

Innan du ringer efter service, kontrollera att lamporna är korrekt insatta i sina hållare. Annars byt lampan mot en LED 3W-E14 enligt manualen.

Är fläkten mycket bullrig?

Ljudnivån beror på hastigheten. För att minska bullret, använd fläkten på lägsta hastighet vid normal matlagning och använd maxhastighet endast vid kraftig rök eller ånga.

Hur rengör man fläktens utsida?

Använd endast en fuktig trasa med ett neutralt flytande rengöringsmedel. Använd aldrig alkohol, slipande produkter, verktyg eller rengöringsinstrument.

Vilken typ av lampa ska användas vid byte?

Använd endast LED-lampor på max 3W-E14, i enlighet med referens ILCOS D. En högre effekt kan skada fläkten.

BRUKSANVISNING ERA S IX/A/52 ELICA

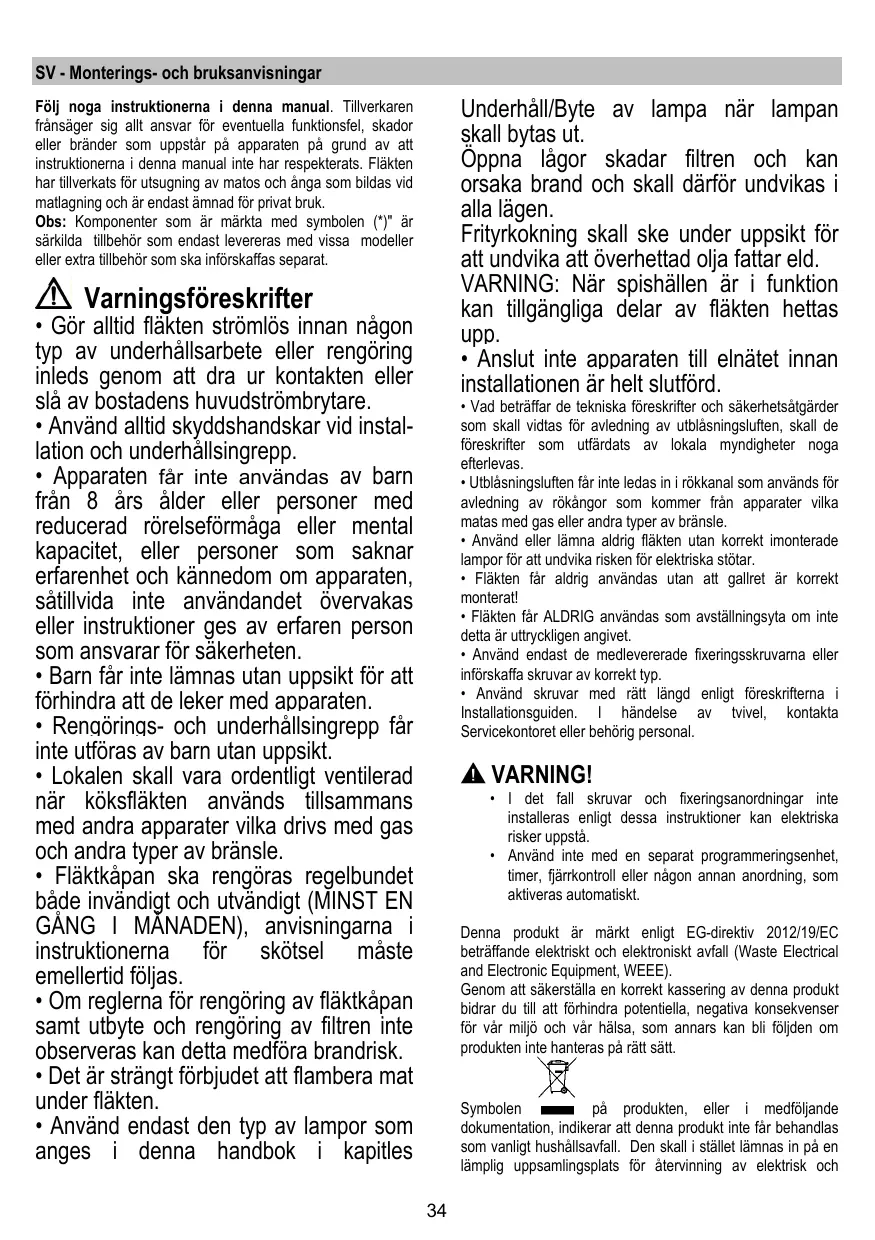

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Obs: Komponenter som är märkta med symbolen (^*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Varningsföreskrifter

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet

Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i installationsguiden. I händelse av tvivel, kontakta servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta hastigheten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion

Installation

Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inuti fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, skall en godkänd tvåpolig strömbrytare installeras som garanterar fullständig frånkoppling från nätet i samband med överspänningskategori III, i enlighet med installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.

Funktion

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

a. ON/OFF belysning b. OFF motorer c.-d.-e. Låg utblåseffekt (c.), medelhög (d.), hög (e.).

Underhåll

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 1-7

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Kolfilter (gäller endast filterversionen)

Fig. 5

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla förhållanden nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Byte av lampor

Fig. 7

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Avlägsna utsugningsgallret för att göra lamphuset åtkomligt.

Byt ut den skadade lampan.

Använd endast LED-lampor med max 3W-E14. För ytterligare detaljer konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1d").

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

ENDAST för vissa produkter:

Som alternativt tillbehör medföljer, att installera, en rökbackventil. Om det är nödvändigt för installationsvillkoren (t.ex.: avsaknad av skydd mot oavsiktligt luftdrag utifrån), för in den i det därför avsedda utrymmet i kopplingen för luftutsläpp innan du installerar rökavloppsröret.

• Byt endast ut glödlampor med samma typ som anges i avsnittet om underhåll/byte av glödlampor i denna bruksanvisning.

Kolfilter (endast vid luftrecirkulering)

Fig. 5
