ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PTS 10 BOSCH

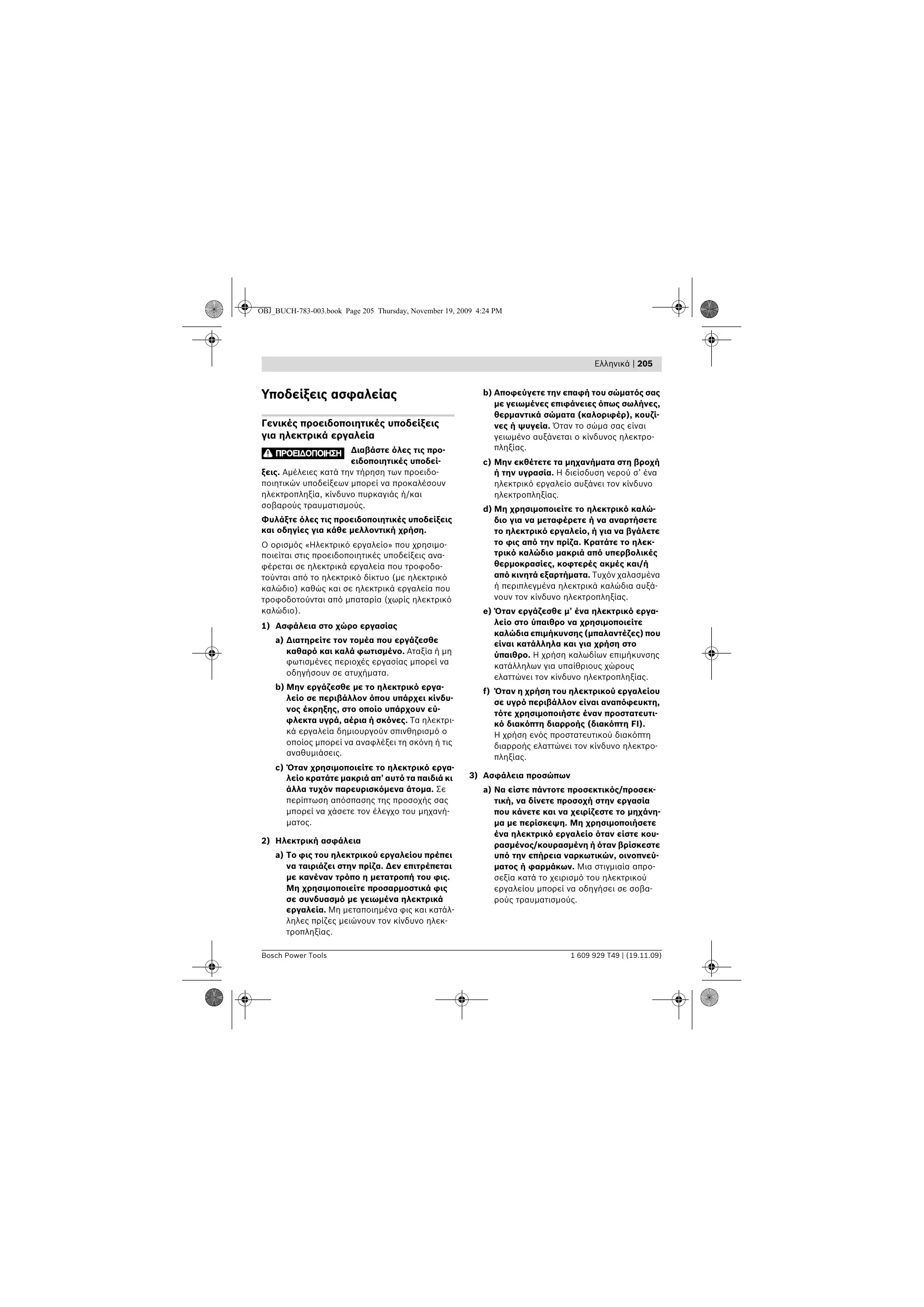

Γενικές προειδοποιητικές υποδείξεις για ηλεκτρικά εργαλεία Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό

b) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. c) Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. a) Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. e) Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Η χρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. f) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

1) Ασφάλεια στο χώρο εργασίας

c) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Μη μεταποιημένα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Bosch Power Tools

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 206 Thursday, November 19, 2009 4:24 PM 206 | Eλληνικά b) Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. d) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. e) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη

1 609 929 T49 | (19.11.09)

4) Επιμελής χειρισμός και χρήση ηλεκτρικών

a) Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργασία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. e) Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. Bosch Power Tools OBJ_BUCH-783-003.book Page 207 Thursday, November 19, 2009 4:24 PM Eλληνικά | 207 g) Χρησιμοποιείτε ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

a) Δώστε το ηλεκτρικό σας εργαλείο σας για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μηχανήματος. Υποδείξεις ασφαλείας για επιτραπέζια δισκοπρίονα f Μην πατάτε ποτέ επάνω στο ηλεκτρικό εργαλείο. Μπορεί να προκληθούν σοβαροί τραυματισμοί, όταν το ηλεκτρικό εργαλείο ανατραπεί ή όταν έρθετε σε επαφή με τον πριονόδισκο. f Να βεβαιώνεστε ότι ο παλινδρομικός προφυλακτήρας λειτουργεί κανονικά καθώς και ότι μπορεί να κινείται ελεύθερα. Μη σφηνώσετε ποτέ τον προφυλακτήρα για να παραμείνει ανοιχτός. f Μη βάζετε τα χέρια σας στον τομέα πριονίσματος όταν το ηλεκτρικό εργαλείο βρίσκεται σε λειτουργία. Κίνδυνος τραυματισμού σε περίπτωση επαφής με τον πριονόδισκο. f Μη βάζετε τα χέρια σας πίσω από τον πριονόδισκο για να κρατήσετε το υπό κατεργασία τεμάχιο, να αφαιρέσετε τα ροκανίδια ή για κάποιο άλλο σκοπό. Η απόσταση του χεριού σας από τον περιστρεφόμενο πριονόδισκο είναι ελάχιστη. f Να οδηγείτε το υπό κατεργασία τεμάχιο στον πριονόδισκο μόνο όταν αυτός περιστρέφεται. Διαφορετικά, όταν ο πριονόδισκος σφηνώσει στο υπό κατεργασία για να αφαιρέσετε κίνδυνος κλοτσήματος. Bosch Power Tools f Να χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο όταν η επιφάνεια εργασίας είναι ελεύθερη από όλα τα εργαλεία ρύθμισης, τα πριονίδια κτλ., εκτός από το υπό κατεργασία τεμάχιο. Μικρά τεμάχια ξύλου και/ή άλλα αντικείμενα που έρχονται σε επαφή με τον περιστρεφόμενο πριονόδισκο μπορεί να πλήξουν το χειριστή με μεγάλη ταχύτητα. f Να κόβετε μόνο ένα υπό κατεργασία τεμάχιο. Υπό κατεργασία τεμάχια, το ένα δίπλα ή επάνω στο άλλο μπορεί να μπλοκάρουν τον πριονόδισκο ή να μετατοπισθούν αναμεταξύ τους. f Να χρησιμοποιείτε πάντοτε τον οδηγό παραλλήλων ή τον οδηγό γωνιών. Έτσι βελτιώνεται η ποιότητα της κοπής και ελαττώνεται ο κίνδυνος σφηνώματος του πριονόδισκου. f Μη χρησιμοποιείτε μη κοφτερούς, ραγισμένους ή/και στρεβλωμένους πριονόδισκους. Μη κοφτεροί πριονόδισκοι ή πριονόδισκοι με λάθος κατευθυνόμενη οδόντωση αυξάνουν την τριβή εξαιτίας της πολύ στενής σχισμής πριονίσματος, προκαλούν το σφήνωμα του πριονόδισκου και f Σε περίπτωση που ο πριονόδισκος σφηνώσει θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και κρατήστε το υπό κατεργασία τεμάχιο ήσυχα μέχρι να ακινητοποιηθεί ο πριονόδισκος. Μην δοκιμάσετε ποτέ να απομακρύνετε το υπό κατεργασία τεμάχιο όσο κινείται ο πριονόδισκος, διαφορετικά μπορεί να κλοτσήσει το πριόνι. Εξακριβώστε και εξουδετερώστε την αιτία του σφηνώματος πριν θέσετε το ηλεκτρικό εργαλείο πάλι σε λειτουργία. f Να χρησιμοποιείτε πάντοτε πριονόδισκους με το σωστό μέγεθος και με τη σωστή τρύπα υποδοχής (π. χ. αστεροειδή ή στρογγυλή). Πριονόδισκοι που δεν ταιριάζουν στα τμήματα συναρμολόγησης του πριονιού περιστρέφονται ανομοιόμορφα και οδηγούν σε απώλεια του ελέγχου. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 208 Thursday, November 19, 2009 4:24 PM 208 | Eλληνικά f Μη χρησιμοποιείτε πριονόδισκους από ταχυχάλυβα υψηλής σύμμειξης (χάλυβα HSS). Τέτοιοι πριονόδισκοι μπορεί να σπάσουν εύκολα. f Διατηρείτε πάντα καθαρό το χώρο που εργάζεσθε. Μίγματα από διάφορα υλικά είναι ιδιαιτέρως επικίνδυνα. Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεχθεί ή να εκραγεί. f Μην πιάσετε τον πριονόδισκο αμέσως μετά την εργασία σας αλλά περιμένετε μέχρι να κρυώσει. Κατά τη διάρκεια της εργασίας ο πριονόδισκος ζεσταίνεται υπερβολικά. f Μην αποθέσετε/εγκαταλείψετε ποτέ το εργαλείο πριν ακινητοποιηθεί εντελώς. Όταν τα τοποθετημένα εργαλεία συνεχίζουν να κινούνται μπορεί να προκαλέσουν τραυματισμούς. f Μη χρησιμοποιήσετε ποτέ το ηλεκτρικό εργαλείο χωρίς την πλάκα στήριξης. Αντικαταστήστε μια τυχόν χαλασμένη πλάκα στήριξης. Χωρίς άριστη πλάκα στήριξης μπορεί να τραυματιστείτε από τον πριονόδισκο. f Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. f Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο όταν το ηλεκτρικό καλώδιό του είναι χαλασμένο. Μην αγγίξετε το χαλασμένο καλώδιο και βγάλτε το φις από την πρίζα όταν το καλώδιο υποστεί βλάβη/χαλάσει κατά τη διάρκεια της εργασίας σας. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το χειρισμό του ηλεκτρικού εργαλείου σας. Παρακαλούμε αποτυπώστε στο μυαλό σας τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου.

f Φοράτε ωτασπίδες. Η επίδραση του θορύβου μπορεί να οδηγήσει σε απώλεια της ακοής. f Φοράτε μάσκα προστασίας από σκόνη. f Φοράτε προστατευτικά γυαλιά. f Επικίνδυνος τομέας! Κρατάτε τα χέρια σας, τα δάχτυλά σας ή/και τα μπράτσα σας όσο το δυνατό πιο μακριά από αυτόν

Μόνο για χώρες της ΕΕ: Μη ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Δείχνει τη φορά του χειροκίνητου τροχού για το κατέβασμα (θέση κατά τη μεταφορά) και το ανέβασμα (θέση κατά την εργασία) της του πριονόδισκου.

Push Διεξάγετε τη ρύθμιση της κάθετης γωνίας φαλτσοτομής (ο πριονόδισκος μετακινείται) με τη σειρά που φαίνεται στην

Δείχνει το μέγιστο επιτρεπτό ύψος ενός υπό κατεργασία τεμαχίου στις στάνταρ κάθετες γωνίες φαλτσοτομής 90° και 45°. 90° 45° 75 mm 63 mm Να δίνετε προσοχή στις διαστάσεις του πριονόδισκου. Η διάμετρος της τρύπας πρέπει να ταιριάζει χωρίς ανοχή («παιχνίδι») στον άξονα εργαλείου. Μη χρησιμοποιείτε μειωτήρες ή προσαρμοστικά. Όταν αλλάζετε τον πριονόδισκο να λαμβάνετε πάντοτε υπόψη σας ότι το πλάτος της τομής δεν πρέπει να είναι μικρότερο και το πάχος του στελέχους του πριονόδισκου να μην είναι μεγαλύτερο από το πάχος της σφήνας. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 210 Thursday, November 19, 2009 4:24 PM 210 | Eλληνικά

Δείχνει τη λειτουργία της λαβής στερέωσης του οδηγού γωνίας κατά τη ρύθμιση οριζόντιων γωνιών φαλτσοτομής. Δείχνει τις εφικτές θέσεις του οδηγού παραλλήλων στη μεγέθυνση του πλάτους του τραπεζιού. Ο χρωματισμός του αυτοκόλλητου ανταποκρίνεται στα χρώματα της κλίμακας στην μπροστινή ράβδο οδήγησης. Η κλίμακα δείχνει την απόσταση από τον πριονόδισκο, βάσει της αντίστοιχης θέσης του οδηγού παραλλήλων. 220mm - 520mm 140mm - 250mm Περιγραφή λειτουργίας Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται, στερεωμένο σε σταθερή βάση, για τη διεξαγωγή σε ξύλο διαμηκών και εγκάρσιων τομών με ευθεία διαδρομή κοπής. Είναι επίσης δυνατή και η διεξαγωγή οριζόντιων φαλτσοτομών υπό γωνία –60° έως +60° και κάθετων φαλτσοτομών από 90° έως 45° Η ισχύς του ηλεκτρικού εργαλείου είναι επαρκής για το πριόνισμα σκληρών και μαλακών ξύλων καθώς επίσης και μοριοσανίδων και ινωδών Το ηλεκτρικό εργαλείο στη λειτουργία ως επιτραπέζιο δισκοπρίονο δεν επιτρέπεται να χρησιμοποιείται για το πριόνισμα αλουμινίου ή άλλων μη σιδηρούχων μετάλλων. 1 609 929 T49 | (19.11.09) Απεικονιζόμενα στοιχεία Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα γραφικά. 1 Συρόμενος οδηγός 2 Επιμήκυνση τραπεζιού 3 Πλάκα στήριξης 4 Σφήνα 5 Στήριγμα αναρρόφησης στον προφυλακτήρα 6 Προφυλακτήρας 7 Αυτοκόλλητο για σημάδεμα της γραμμής 8 Οδηγός παραλλήλων 9 Πλάγια επέκταση τραπεζιού 10 Οδηγός παραλλήλων της πλάγιας επέκτασης τραπεζιού 9 11 Τραπέζι σέγας 12 Χειροκίνητος τροχός για το κατέβασμα και το ανέβασμα του πριονόδισκου 13 Κλίμακα για την απόσταση του πριονόδισκου από τον οδηγό παραλλήλων 8 Bosch Power Tools OBJ_BUCH-783-003.book Page 211 Thursday, November 19, 2009 4:24 PM Eλληνικά | 211 14 Κουμπί OFF ανάγκης 44 Λαβή στερέωσης στον οδηγό παραλλήλων 15 Αυλάκωση οδήγησης οδηγού παραλλήλων 8 16 Οδηγός γωνιών 45 Σετ στερέωσης «Συμπληρωματικός οδηγός παραλλήλων/Οδηγός γωνίας» 17 Πολυγωνικό κλειδί (23 mm; 13 mm) 46 Λαβή σύσφιξης του οδηγού παραλλήλων 18 Συμπληρωματικός οδηγός παραλλήλων (αλουμίνιο) 47 Ράγα με διατομή 19 Βίδα στερέωσης για το ντεπό πριονολαμών 20 Τρύπες για συναρμολόγηση 21 Αυλάκωση οδήγησης του οδηγού γωνίας 22 Ράβδος ώθησης 23 Λαβή στερέωσης επιμήκυνσης τραπεζιού 2 24 Μοχλός μανδάλωσης του συρόμενου

48 Λαβές στερέωσης για συμπληρωματικό οδηγό παραλλήλων (αλουμίνιο) 49 Συμπληρωματικός οδηγός παραλλήλων 50 Μοχλός μανδάλωσης άξονα 51 Παξιμάδι σύσφιξης 52 Φλάντζα υποδοχής/σύσφιξης 53 Άξονας εργαλείου 25 Μοχλός μανδάλωσης του οδηγού παραλλήλων 10 54 Λαβή στερέωσης για γωνία φαλτσοτομής (οριζόντια) 26 Μοχλός μανδάλωσης για επιμήκυνση τραπεζιού 9 55 Δείκτης γωνίας στον οδηγό παραλλήλων 27 Ντεπό του συμπληρωματικού οδηγού παραλλήλων 18 57 Κλίμακα για γωνία φαλτσοτομής (κάθετα) 28 Ντεπό του οδηγού παραλλήλων 8 59 Κλίμακα για την απόσταση πριονόδισκου οδηγού παραλλήλων 10 29 Λαβή μανδάλωσης για ρύθμιση κάθετων γωνιών φαλτσοτομής 30 Κάλυμμα ασφαλείας του διακόπτη ON/OFF 31 Συγκρατήρας καλωδίου 56 Δείκτης γωνίας (κάθετα) 58 Μεγεθυντικός φακός 60 Πλήκτρο ΟΝ 61 Βίδα ρύθμισης της στάνταρ κάθετης γωνίας φαλτσοτομής 90° 33 Ντεπό του οδηγού γωνίας 62 Βίδα ρύθμισης της στάνταρ κάθετης γωνίας φαλτσοτομής 45° 34 Σωλήνας αναρρόφησης 63 Βίδα για δείκτη γωνίας (κάθετα) 35 Πλάκα δαπέδου 64 Παξιμάδι για τη ρύθμιση της δύναμης σύσφιξης του οδηγού παραλλήλων 8 32 Έξοδος ροκανιδιών 36 Εξάγωνη βίδα για στερέωση της σφήνας 4 37 Εγκοπές για πλάκα στήριξης 38 Πριονόδισκος 39 Συγκρατήρας για τη σφήνα 40 Σετ στερέωσης «Προφυλακτήρας» 41 Σετ στερέωσης «Επιμήκυνση τραπεζιού» 42 Ελαστικός αναστολέας 43 Ράγα οδήγησης του οδηγού γωνίας Bosch Power Tools 65 Βίδες για τη ρύθμιση της ανοχής του συρόμενου οδηγού 66 Βίδες για τη ρύθμιση της πλάκας στήριξης 67 Αυλακώσεις συγκράτησης 68 Σετ στερέωσης «Υπόβαθρο»* 69 Υπόβαθρο* *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 212 Thursday, November 19, 2009 4:24 PM 212 | Eλληνικά Τεχνικά χαρακτηριστικά Επιτραπέζιο δισκοπρίονο Δήλωση συμβατότητας PTS 10 3 603 L03 2.. Αριθμός ευρετηρίου Ονομαστική ισχύς

Αριθμός στροφών χωρίς φορτίο

Περιορισμός ρεύματος εκκίνησης Βάρος σύμφωνα με EPTA-Procedure 01/2003

Κατηγορία μόνωσης 23,5 /II Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στο «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 61029 σύμφωνα με τις διατάξεις των οδηγιών 2004/108/ΕΚ, 98/37/EΚ (έως 28.12.2009), 2006/42/EΚ (από 29.12.2009). Εξέταση τύπου ΕΚ αριθ. 3400636.01CE από το δηλωμένο οργανισμό αριθ. 2140. Τεχνικός φάκελος από: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Για τις μέγιστες διαστάσεις του υπό κατεργασία τεμαχίου βλέπε σελίδα 220. Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Υπό χαμηλότερες τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτό μπορεί να διαφέρουν. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν. Συναρμολόγηση Διαστάσεις για κατάλληλους πριονόδισκους Διάμετρος πριονόδισκου

1,8 Διάμετρος τρύπας

Πληροφορία για το θόρυβο Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν κατά EN 61029. Η σύμφωνα με την καμπύλη A εκτιμηθείσα χαρακτηριστική στάθμη ακουστικής πίεσης του μηχανήματος ανέρχεται σε 97 dB(A). Στάθμη ακουστικής πίεσης 110 dB(A). Ανασφάλεια μέτρησης K=3 dB. Φοράτε ωτασπίδες! 1 609 929 T49 | (19.11.09) f Να αποφεύγετε την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Κατά τη συναρμολόγηση καθώς και κατά την διεξαγωγή οποιωνδήποτε εργασιών στο ίδιο το ηλεκτρικό εργαλείο το φις δεν πρέπει να είναι συνδεμένο με το ηλεκτρικό δίκτυο. Περιεχόμενο συσκευασίας Σχετικά, δώστε προσοχή στην απεικόνιση του περιεχόμενου της συσκευασίας στην αρχή των οδηγιών χειρισμού. Πριν την πρώτη εκκίνηση του ηλεκτρικού εργαλείου πρέπει να ελέγξετε, αν σας παραδόθηκαν τα παρακάτω εξαρτήματα: – Επιτραπέζιο δισκοπρίονο (έχουν ήδη συναρμολογηθεί: Πλάγια επέκταση τραπεζιού 9, πριονόδισκος 38, πλάκα στήριξης 3) Bosch Power Tools OBJ_BUCH-783-003.book Page 213 Thursday, November 19, 2009 4:24 PM Eλληνικά | 213 – Πλάκα δαπέδου 35 με προσυναρμολογημένες εξάγωνες βίδες – Επιμήκυνση τραπεζιού 2 – Σετ στερέωσης «Επιμήκυνση τραπεζιού» 41 (2 ράβδοι οδήγησης, 2 βίδες ασφαλείας, 2 Clips, 2 κοντές λαβές στερέωσης) – Οδηγοί παραλλήλων 8 και 10 – Συμπληρωματικός οδηγός παραλλήλων (αλουμίνιο) 18 με ράγα διατομής 47 – Συμπληρωματικός οδηγός παραλλήλων (πλαστικό) 49 – Οδηγός γωνίας 16 – Σετ στερέωσης «Συμπληρωματικός οδηγός παραλλήλων» 45 (4 κοντές βίδες, 2 μακριές λαβές στερέωσης 48, 2 τετραγωνικά παξιμάδια και ροδέλες) – Προφυλακτήρας 6 – Σετ στερέωσης «Προφυλακτήρας» 40 (βίδα, παξιμάδι, ροδέλα) – Σφήνα 4 με προσυναρμολογημένη εξάγωνη βίδα 36 – Σωλήνας αναρρόφησης 34 – Pάβδος ώθησης 22 – Πολυγωνικό κλειδί 17 σε εκδόσεις μηχανημάτων με υπόβαθρο: – Υπόβαθρο 69 (12 διατομές, 4 καπάκια) – Σετ στερέωσης «Υπόβαθρο» 68 (24 βίδες με παξιμάδια για τη συναρμολόγηση, 4 βίδες με παξιμάδια για τη στερέωση του ηλεκτρικού εργαλείου, 4 Υπόδειξη: Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν βλάβες ή ζημιές. Πριν συνεχίσετε να χρησιμοποιείτε το ηλεκτρικό εργαλείο πρέπει να ελέγξετε προσεκτικά, αν οι προστατευτικές διατάξεις και τυχόν εξαρτήματα με μικρές ζημιές λειτουργούν άψογα και σύμφωνα με τον προορισμό τους. Βεβαιωθείτε ότι τα κινητά εξαρτήματα λειτουργούν άριστα και δε σφηνώνουν καθώς και ότι δεν υπάρχουν χαλασμένα εξαρτήματα. Όλα τα εξαρτήματα πρέπει να είναι σωστά συναρμολογημένα και να εκπληρώνουν όλες τις προϋποθέσεις που είναι απαραίτητες για την εξασφάλιση μιας άψογης λειτουργίας. Bosch Power Tools Χαλασμένες προστατευτικές διατάξεις και χαλασμένα εξαρτήματα πρέπει να προσκομίζονται σε ένα αναγνωρισμένο ειδικό συνεργείο για επισκευή ή αντικατάσταση. Πρώτη εκκίνηση – Βγάλτε όλα τα παραδοθέντα εξαρτήματα από τη συσκευασία τους. – Αφαιρέστε προσεκτικά όλα τα υλικά συσκευασίας από το ηλεκτρικό εργαλείο και τα εξαρτήματα που το συνοδεύουν. – Φροντίστε ιδιαίτερα, να απομακρυνθούν τα υλικά συσκευασίας κάτω από το μπλοκ του Εκτός από το περιεχόμενο της συσκευασίας χρειάζεστε και τα παρακάτω εργαλεία: – Σταυροκατσάβιδο – Μοιρογνωμόνιο – Κλειδί κυκλικό ή γερμανικό (13 mm) για τη συναρμολόγηση του υπόβαθρου Σειρά συναρμολόγησης Για να διευκολυνθείτε, πρέπει να λάβετε υπόψη σας τη σειρά συναρμολόγησης των στοιχείων του μηχανήματος που περιέχονται στη συσκευασία.

1. Συναρμολόγηση από το κάτω μέρος

– Σωλήνας αναρρόφησης 34 – Πλάκα δαπέδου 35 με προσυναρμολογημένες εξάγωνες βίδες

2. Συναρμολόγηση από το επάνω μέρος

Σφήνα 4 Προφυλακτήρας 6 Επιμήκυνση τραπεζιού 2 Οδηγός παραλλήλων 8 , συμπληρωματικοί οδηγοί παραλλήλων (18 ή 49) και oδηγός γωνιών 16 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 214 Thursday, November 19, 2009 4:24 PM 214 | Eλληνικά Συναρμολόγηση από το κάτω μέρος – Θέστε το ηλεκτρικό εργαλείο επάνω στο τραπέζι σέγας 11. Συναρμολόγηση του σωλήνα αναρρόφησης (βλέπε εικόνα a) – Συνδέστε την έξοδο ροκανιδιών στο περίβλημα του πριονόδισκου και την έξοδο ροκανιδιών 32 στο περίβλημα του μηχανήματος με το σωλήνα αναρρόφησης 34. Συναρμολόγηση της πλάκας δαπέδου (βλέπε εικόνα b) – Τοποθετήστε την πλάκα δαπέδου 35 κατά τέτοιο τρόπο στις υποδοχές που προβλέπονται γι’ αυτό, ώστε οι σταυρόβιδες να πιάσουν στις αντίστοιχες τρύπες του περιβλήματος. – Στερεώστε τη πλάκα δαπέδου σφίγγοντας τις σταυρόβιδες. Συναρμολόγηση από το πάνω μέρος – Γυρίστε το ηλεκτρικό εργαλείο κατά τέτοιο τρόπο, ώστε να πάρει τη σωστή θέση Συναρμολόγηση σφήνας (βλέπε εικόνες c1–c3) – Ανασηκώστε με το κυκλικό κλειδί 17 την πλάκα στήριξης 3 από μπροστά και αφαιρέστε την από τις εγκοπές 37. – Γυρίστε το χειροκίνητο τροχό 12 τέρμα με φορά αντίθετη της ωρολογιακής, ώστε ο πριονόδισκος 38 να φτάσει στην ύψιστη θέση πάνω από το τραπέζι σέγας. – Για να μετακινήσετε τον πριονόδισκο 38 λύστε τη λαβή μανδάλωσης 29. – Τοποθετήστε τη σφήνα 4 με τις αντίστοιχες τρύπες επάνω στους πίρους υποδοχής του συγκρατήρα 39. – Στερεώστε τη σφήνα 4 στο συγκρατήρα 39 σφίγγοντας τις εξάγωνες βίδες 36 με το πολυγωνικό κλειδί 17 (13 mm). – Ρυθμίστε τον πριονόδισκο πάλι σε 90° και σφίξτε καλά τη λαβή μανδάλωσης 29. (βλέπε επίσης «Ρύθμιση κάθετης γωνίας φαλτσοτομής», σελίδα 218) 1 609 929 T49 | (19.11.09) Υπόδειξη: Η σφήνα πρέπει να ευθυγραμμιστεί με τον πριονόδισκο. Έτσι εμποδίζεται το σφήνωμα του υπό κατεργασία τεμαχίου. – Τέλος, συναρμολογήστε πάλι την πλάκα στήριξης 3. Γι’ αυτό θέστε την πλάκα στήριξης στις εγκοπές 37 και ακολούθως πατήστε την προς τα κάτω για να ασφαλίσει μέσα στο τραπέζι Συναρμολόγηση του προφυλακτήρα (βλέπε εικόνα d) Για τη συναρμολόγηση χρησιμοποιήστε το σετ στερέωσης «Προφυλακτήρας» 40. (βίδα, παξιμάδι, ροδέλα) – Περάστε τη βίδα 40 μέσα από τις τρύπες του προφυλακτήρα και της σφήνας. Το τετράγωνο στη βίδα πρέπει να πιάσει στην αντίστοιχη κοιλότητα στον προφυλακτήρα. – Τοποθετήστε τη ροδέλα και το παξιμάδι. – Σφίξτε το παξιμάδι με το κυκλικό κλειδί 17 (13 mm) έτσι, ώστε ο προφυλακτήρας παραμένει από μόνος του σε οποιαδήποτε θέση κι αν τον ρυθμίσετε. Συναρμολόγηση της επιμήκυνσης τραπεζιού (βλέπε εικόνες e1–e2) Για τη συναρμολόγηση χρησιμοποιήστε το σετ στερέωσης «Επιμήκυνση τραπεζιού» 41. (2 ράβδοι οδήγησης, 2 βίδες ασφαλείας, 2 Clips, 2 κοντές λαβές στερέωσης) – Ωθήστε τις δυο ράβδους οδήγησης, με το σπείρωμα μπροστά, στις τρύπες που προβλέπονται γι’ αυτό στην επιμήκυνση τραπεζιού 2. – Βιδώστε στην την επιμήκυνση τραπεζιού τον ελαστικό αναστολέα 42. – Εισάγετε τα Clip στερέωσης στις τρύπες των ράβδων οδήγησης. – Τέλος, ωθήστε την επιμήκυνση τραπεζιού με τις δυο ράβδους οδήγησης στους συγκρατήρες που προβλέπονται γι’ αυτό κάτω από το τραπέζι σέγας. – Βιδώστε τις βίδες ασφαλείας στα αντίστοιχα σπειρώματα για να εμποδίσετε μια τυχόν πτώση της επιμήκυνσης τραπεζιού. – Βιδώστε τις λαβές στερέωσης 23 στα σπειρώματα που προβλέπονται γι’ αυτό κάτω από το τραπέζι σέγας. Bosch Power Tools OBJ_BUCH-783-003.book Page 215 Thursday, November 19, 2009 4:24 PM Eλληνικά | 215 Συναρμολόγηση οδηγού γωνίας (βλέπε εικόνες f1–f2) – Περάστε τη ράγα 43 του οδηγού γωνίας 16 σε μια από τις προβλεπόμενες γι’ αυτό αυλακώσεις οδήγησης 21 του τραπεζιού Υπόδειξη: Ο οδηγός γωνίας μπορεί να σταθεροποιηθεί στην αριστερή αυλάκωση οδήγησης με περιστροφή της λαβής στερέωσης 44 στο συρόμενο οδηγό. – Συμπληρώστε τον αλουμινένιο συμπληρωματικό οδηγό παραλλήλων 18 στον οδηγό γωνίας με το σετ στερέωσης 45 που περιέχεται στη συσκευασία. (2 κοντές βίδες, 2 τετραγωνικά παξιμάδια και ροδέλες) Υπόδειξη: Προσέξτε, ο συμπληρωματικός οδηγός παραλλήλων να ακουμπά επίπεδα επάνω στο τραπέζι πριονίσματος. Η μέγιστη απόσταση ανάμεσα στον πριονόδισκο και το συμπληρωματικό οδηγό παραλλήλων επιτρέπεται να ανέρχεται το πολύ σε 15 mm. Συναρμολόγηση του οδηγού παραλλήλων (βλέπε εικόνες g1–g3) Ο οδηγός παραλλήλων 8 μπορεί να συναρμολογηθεί δεξιά ή αριστερά από τον πριονόδισκο. – Βιδώστε τη λαβή σύσφιξης 46 στο σπείρωμα που προβλέπεται γι’ αυτό μπροστά, στον οδηγό παραλλήλων. – Θέστε τον οδηγό παραλλήλων πρώτα με το πίσω μέρος του επάνω στο τραπέζι σέγας. Τοποθετήστε ακολούθως τον οδηγό παραλλήλων στην αυλάκωση οδήγησης 15. Τώρα μπορείτε να μετακινήσετε τον οδηγό παραλλήλων σύμφωνα με την επιθυμία σας. – Για να σταθεροποιήσετε τον οδηγό παραλλήλων πατήστε τη λαβή σύσφιξης 46 προς τα κάτω. Για την κοπή στενών υπό κατεργασία τεμαχίων καθώς και κατά την κοπή κάθετων γωνιών φαλτσοτομής πρέπει να συναρμολογήσετε τον αλουμινένιο συμπληρωματικό οδηγό παραλλήλων 18 στον οδηγό παραλλήλων 8. Στην περίπτωση αυτή μπορείτε να στερεώσετε τον πλαστικό συμπληρωματικό οδηγό παραλλήλων 49 στον οδηγό γωνίας. Bosch Power Tools – Περάστε τη ράγα με διατομή 47 στην αυλάκωση στην κοντή πλευρά του συμπληρωματικού οδηγού παραλλήλων 18. – Τοποθετήστε τη ράγα με διατομή κατά τέτοιο τρόπο μπροστά στον οδηγό παραλλήλων 8, ώστε οι τρύπες των δυο εξαρτημάτων να ευθυγραμμιστούν. – Περάστε τις λαβές στερέωσης 48 μέσα από τις πλάγιες τρύπες στον οδηγό παραλλήλων και ακολούθως σφίξτε τες. Για να πριονίσετε υψηλά και στενά υπό κατεργασία τεμάχια πρέπει να συναρμολογήσετε τον αλουμινένιο συμπληρωματικό οδηγό παραλλήλων 18 κατευθείαν στον οδηγό παραλλήλων 8. – Στερεώστε το συμπληρωματικό οδηγό παραλλήλων 18 με τη βοήθεια 2 τετράγωνων παξιμαδιών από το σετ στερέωσης 45 και τις λαβές στερέωσης 48 κατευθείαν στον οδηγό παραλλήλων 8. Αναρρόφηση σκόνης/ροκανιδιών Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Να χρησιμοποιείτε κατά το δυνατόν αναρρόφηση σκόνης. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 216 Thursday, November 19, 2009 4:24 PM 216 | Eλληνικά Η αναρρόφηση σκόνης και πριονιδιών μπορεί να μπλοκαριστεί από τη σκόνη, τα πριονίδια ή από θραύσματα του υπό κατεργασία τεμαχίου. – Θέσετε το ηλεκτρικό εργαλείο εκτός λειτουργίας και βγάλτε το φις από την πρίζα. – Περιμένετε να σταματήσει εντελώς να κινείται ο πριονόδισκος. – Εξακριβώστε και εξουδετερώστε την αιτία του μπλοκαρίσματος. Εξωτερική αναρρόφηση (βλέπε εικόνα h) – Συνδέστε το σωλήνα ενός απορροφητήρα σκόνης στην έξοδο ροκανιδιών 32. – Για να αυξήσετε την ισχύ αναρρόφησης μπορείτε να συνδέσετε μια ακόμη αναρρόφηση σκόνης στο στήριγμα αναρρόφησης 5. Γι’ αυτό αφαιρέστε πρώτα το καπάκι του στηρίγματος αναρρόφησης. Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε υπό κατεργασία υλικό. Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες σκόνης. Σταθερή ή μεταβλητή συναρμολόγηση f Για να μπορέσετε να χειριστείτε το ηλεκτρικό εργαλείο ασφαλώς πρέπει, πριν το χρησιμοποιήσετε, να το συναρμολογήσετε επάνω σε μια επίπεδη και σταθερή επιφάνεια (π. χ. τραπέζι εργασίας). Συναρμολόγηση χωρίς υπόβαθρο (βλέπε εικόνα i) – Στερεώστε το ηλεκτρικό εργαλείο με μια κατάλληλη κοχλιοσύνδεση επάνω στην επιφάνεια εργασίας. Σ’ αυτό εξυπηρετούν οι τρύπες 20. Συναρμολόγηση με υπόβαθρο (βλέπε εικόνες k1–k3 από σελίδα 15) Για τη συναρμολόγηση χρησιμοποιήστε το σετ στερέωσης «Υπόβαθρο» 68. (24 βίδες με παξιμάδια για τη συναρμολόγηση, 4 βίδες με παξιμάδια για τη στερέωση του ηλεκτρικού εργαλείου, 4 ροδέλες) – Στερεώστε το ηλεκτρικό εργαλείο στην επιφάνεια τοποθέτησης του υπόβαθρου. Χρησιμοποιήστε γι’ αυτό τις τρύπες 20 στο ηλεκτρικό εργαλείο καθώς και τις μακρουλές τρύπες στο υπόβαθρο. Αντικατάσταση εξαρτήματος (βλέπε εικόνες j1 – j4) f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό f Να φοράτε προστατευτικά γάντια όταν συναρμολογείτε τον πριονόδισκο. Κίνδυνος τραυματισμού σε περίπτωση επαφής με τον πριονόδισκο. Να επιλέγετε για το εκάστοτε υλικό τον κατάλληλο πριονόδισκο. Να χρησιμοποιείτε μόνο πριονόδισκους των οποίων η μέγιστη εγκριμένη ταχύτητα είναι υψηλότερη από τον αριθμό στροφών χωρίς φορτίο του ηλεκτρικού σας εργαλείου. Να χρησιμοποιείτε μόνο πριονόδισκους με τα τεχνικά χαρακτηριστικά που αναφέρονται σx αυτές τις οδηγίες χειρισμού και οι οποίοι έχουν ελεγχθεί σύμφωνα με το πρότυπο EN 847-1 και φέρουν τα αντίστοιχα χαρακτηριστικά. Αποσυναρμολόγηση του πριονόδισκου – Ανασηκώστε με το κυκλικό κλειδί 17 την πλάκα στήριξης 3 από μπροστά και αφαιρέστε την από τις εγκοπές 37. – Γυρίστε το χειροκίνητο τροχό 12 τέρμα με φορά αντίθετη της ωρολογιακής, ώστε ο πριονόδισκος 38 να φτάσει στην ύψιστη θέση πάνω από το τραπέζι σέγας. – Γυρίστε το παξιμάδι σύσφιξης 51 με το κυκλικό κλειδί 17 (23 mm) και παράλληλα τραβήξτε το μοχλό μανδάλωσης άξονα 50 μέχρι να ασφαλίσει. – Κρατήστε το μοχλό μανδάλωσης άξονα τραβηγμένο και ξεβιδώστε το παξιμάδι σύσφιξης γυρίζοντάς το με φορά αντίθετη της ωρολογιακής. – Αφαιρέστε τη φλάντζα σύσφιξης 52. – Αφαιρέστε τον πριονόδισκο 38. – Βιδώστε μεταξύ τους τα επί μέρους τμήματα του υπόβαθρου 69. Σφίξτε καλά τις βίδες. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 217 Thursday, November 19, 2009 4:24 PM Eλληνικά | 217 Συναρμολόγηση του πριονόδισκου Αν χρειαστεί, καθαρίστε πριν τη συναρμολόγηση όλα τα υπό συναρμολόγηση εξαρτήματα. – Θέστε το νέο πριονόδισκο επάνω στη φλάντζα υποδοχής 52 του άξονα εργαλείου 53. Υπόδειξη: Μην χρησιμοποιήσετε πολύ μικρούς πριονόδισκους. Το μέγιστο πλάτος της σχισμής ανάμεσα στον πριονόδισκο και τη σφήνα δεν επιτρέπεται να υπερβαίνει τα 5 mm. f Δώστε προσοχή κατά τη συναρμολόγηση, η φορά κοπής των δοντιών (φορά του βέλους επάνω στον πριονόδισκο) να ταυτίζεται με τη φορά του βέλους επάνω στον προφυλακτήρα! – Τοποθετήστε τη φλάντζα σύσφιξης 52 και το παξιμάδι σύσφιξης 51. – Γυρίστε το παξιμάδι σύσφιξης 51 με το κυκλικό κλειδί 17 (23 mm) και παράλληλα τραβήξτε το μοχλό μανδάλωσης άξονα 50 μέχρι να ασφαλίσει. – Σφίξτε το παξιμάδι σύσφιξης γυρίζοντάς το με φορά ωρολογιακή. – Τοποθετήστε πάλι την πλάκα στήριξης 3. (βλέπε εικόνα c3)

f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό

Θέση εργασίας και μεταφοράς του πριονόδισκου Θέση μεταφοράς – Γυρίστε το χειροκίνητο τροχό 12 με ωρολογιακή φορά έως τα δόντια του πριονόδισκου 38 να κατέβουν κάτω από το τραπέζι σέγας 11. Θέση εργασίας – Γυρίστε το χειροκίνητο τροχό 12 με φορά αντίθετη της ωρολογιακής έως τα δόντια του πριονόδισκου 38 να φτάσουν 5 mm περίπου πάνω από το υπό κατεργασία τεμάχιο. Bosch Power Tools Υπόδειξη: Βεβαιωθείτε ότι ο προφυλακτήρας είναι σωστά τοποθετημένος. Κατά την κοπή πρέπει να ακουμπάει πάντοτε επάνω στο υπό κατεργασία τεμάχιο. Μεγέθυνση του τραπεζιού σέγας Το ελεύθερο άκρο μακριών υπό κατεργασία τεμαχίων πρέπει να ακουμπάει κάπου ή να υποστηρίζεται κατάλληλα. Επιμήκυνση/Πλάγια επέκταση τραπεζιού (βλέπε εικόνα A) Για να μεγεθύνετε την επιφάνεια του τραπεζιού σέγας μπορείτε να τραβήξετε έξω, και δεξιά και αριστερά από το ηλεκτρικό εργαλείο, τις εξής Επιμήκυνση τραπεζιού 2 (επιμηκύνει το τραπέζι σέγας 11 προς τα πίσω κατά 215 mm) Πλάγια επέκταση τραπεζιού 9 (διευρύνει το τραπέζι σέγας 11 προς τα δεξιά κατά 285 mm) – Πιάστε την επιθυμητή ράγα από τη μέση της στην κάτω πλευρά και τραβήξτε την, το πολύ μέχρι αναστολής, προς τα έξω. – Για να την σταθεροποιήσετε σφίξτε τις αντίστοιχες λαβές στερέωσης (23 ή 26) στις ράβδους οδήγησης. Αν τα υπό κατεργασία τεμάχια έχουν μεγάλος βάρος ίσως να χρειαστεί να υποστηρίξετε τις Συρόμενος οδηγός (βλέπε εικόνα B) Με τη βοήθεια του συρόμενου οδηγού 1 μπορείτε να πριονίσετε υπό κατεργασία τεμάχια με μέγιστο πλάτος 305 mm. Ταυτόχρονα πριονίζετε με μεγαλύτερη ακρίβεια, ιδιαίτερα σε συνδυασμό με τον οδηγό γωνίας 16. (βλέπε «Κοπή οριζόντιας γωνίας φαλτσοτομής με τη βοήθεια του συρόμενου οδηγού», σελίδα 221) – Γι’ αυτό οδηγήστε το μοχλό μανδάλωσης 24 προς τα δεξιά. Ο συρόμενος οδηγός είναι τώρα κινητός και μπορείτε να τον μετακινήσετε και τέρμα προς τα εμπρός και τέρμα προς τα πίσω. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 218 Thursday, November 19, 2009 4:24 PM 218 | Eλληνικά Ρύθμιση της γωνίας φαλτσοτομής Για να διατηρήσετε την ακρίβεια κοπής πρέπει, μετά από εντατική χρήση του ηλεκτρικού εργαλείου, να ελέγχετε τις βασικές ρυθμίσεις του και, αν χρειαστεί, να τις επαναρυθμίζετε (βλέπε «Έλεγχος και ρύθμιση των βασικών ρυθμίσεων», σελίδα 221). Ρύθμισης οδηγών παραλλήλων Οδηγός παραλλήλων 8 (βλέπε εικόνα E) Το σημάδι στο μεγεθυντικό φακό 58 δείχνει την απόσταση που ρυθμίστηκε ανάμεσα στον οδηγό παραλλήλων και τον πριονόδισκο στην κλίμακα

– Λύστε τη λαβή σύσφιξης 54 σε περίπτωση που είναι σφιγμένη. – Γυρίστε τον οδηγό γωνίας μέχρι ο δείκτης γωνίας 55 να δείξει στην επιθυμητή γωνία φαλτσοτομής. – Σφίξτε πάλι τη λαβή σύσφιξης 54. – Τοποθετήστε τον οδηγό παραλλήλων στην επιθυμητή πλευρά του πριονόδικου. (βλέπε επίσης «Συναρμολόγηση του οδηγού παραλλήλων», σελίδα 215) – Τραβήξτε τη λαβή σύσφιξης 46 προς τα επάνω για να τη λύσετε και ακολούθως μετακινήστε τον οδηγό παραλλήλων μέχρι ο μεγεθυντικός φακός 58 να δείξει την επιθυμητή απόσταση από τον πριονόδισκο. – Για να σταθεροποιήσετε τον οδηγό παραλλήλων πατήστε τη λαβή σύσφιξης 46 προς τα κάτω. Ρύθμιση κάθετης γωνίας φαλτσοτομής (Πριονόδισκος) (βλέπε εικόνα D) Οδηγός παραλλήλων 10 στην πλάγια επέκταση τραπεζιού (βλέπε εικόνα F) Η κάθετη γωνία φαλτσοτομής μπορεί να ρυθμιστεί εντός μιας περιοχής από 90° έως 45°. Ο οδηγός παραλλήλων 10 μπορεί να τοποθετηθεί στη δεξιά ή την αριστερή πλευρά της πλάγιας επέκτασης τραπεζιού 9. Ρύθμιση οριζόντιας γωνίας φαλτσοτομής (Οδηγός γωνίας) (βλέπε εικόνα C) Η οριζόντια γωνία φαλτσοτομής μπορεί να ρυθμιστεί εντός μιας περιοχής από 60° (στην αριστερή πλευρά) έως 60° (στη δεξιά πλευρά). – Χαλαρώστε λίγο τη λαβή μανδάλωσης 29 γυρίζοντάς την με φορά αντίθετη της ωρολογιακής. Υπόδειξη: Όταν λύσετε τη λαβή μανδάλωσης τελείως, ο πριονόδισκος πηγαίνει, εξαιτίας της βαρύτητας, σε μια θέση ή οποία αναλογεί σε 30°. – Πατήστε το χειροκίνητο τροχό 12 προς τα πίσω (Push) και συγκρατήστε τον σ’ αυτήν τη Έτσι τα δόντια των αυλακώσεων πιάνουν στον οδοντωτό δακτύλιο του χειροκίνητου τροχού. – Γυρίστε τον χειροκίνητο τροχό μέχρι ο δείκτης γωνίας 56 δείξει την επιθυμητή γωνία φαλτσοτομής στην κλίμακα 57. – Σφίξτε πάλι καλά τη λαβή μανδάλωσης 29. Ο χρωματισμός του αυτοκόλλητου ανταποκρίνεται στα χρώματα της κλίμακας στον στην μπροστινή ράβδο οδήγησης 59. Η κλίμακα δείχνει την απόσταση από τον πριονόδισκο, βάσει της αντίστοιχης θέσης του οδηγού παραλλήλων. – Βιδώστε τον οδηγό παραλλήλων στην επιθυμητή θέση της πλάγιας επέκτασης – Πιάστε την πλάγια επέκταση τραπεζιού από τη μέση της στην κάτω πλευρά και τραβήξτε την προς τα έξω μέχρι η πράσινη ή, αντίστοιχα, η κίτρινη κλίμακα να δείξει την επιθυμητή απόσταση από τον πριονόδισκο. Για τη γρήγορη και ακριβή ρύθμιση των στάνταρ γωνιών 90° και 45° το περίβλημα διαθέτει τερματικούς αναστολείς. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 219 Thursday, November 19, 2009 4:24 PM Eλληνικά | 219 Ρύθμιση του συμπληρωματικού οδηγού Για την κοπή στενών υπό κατεργασία τεμαχίων καθώς και κατά την κοπή κάθετων γωνιών φαλτσοτομής πρέπει να συναρμολογήσετε τον αλουμινένιο συμπληρωματικό οδηγό παραλλήλων 18 στον οδηγό παραλλήλων 8. (βλέπε εικόνα g2) Όταν κόβετε κοντά υπό κατεργασία τεμάχια αυτά μπορούν να σφηνώσουν ανάμεσα στον οδηγό παραλλήλων και τον πριονόδισκο και στη συνέχεια να εκσφενδονιστούν από τον ανερχόμενο πριονόδισκο. Γι’ αυτό να ρυθμίζετε το συμπληρωματικό οδηγό παραλλήλων έτσι, ώστε το το άκρο της οδήγησής του να τερματίζει ανάμεσα στο μπροστινό δόντι και τη μέση του πριονόδισκου. – Γι’ αυτό λύστε τις λαβές στερέωσης 48 και μετακινήστε ανάλογα το συμπληρωματικό οδηγό 18. – Σφίξτε πάλι καλά τις λαβές. Για να πριονίσετε υψηλά και στενά υπό κατεργασία τεμάχια πρέπει να συναρμολογήσετε τον αλουμινένιο συμπληρωματικό οδηγό παραλλήλων 18 κατευθείαν στον οδηγό παραλλήλων 8. (βλέπε εικόνα g3)

Θέση σε λειτουργία (βλέπε εικόνες G1–G2) – Ωθήστε το κόκκινο κουμπί OFF ανάγκης 14 προς τα αριστερα κι ανοίξτε το κίτρινο καπάκι ασφαλείας 30. – Για τη θέση σε λειτουργία πατήστε το πράσινο πλήκτρο on 60. – Ακολούθως κλείστε το καπάκι ασφαλείας χωρίς, όμως, να το ασφαλίσετε. Θέση εκτός λειτουργίας (βλέπε εικόνα G3) – Πατήστε το κόκκινο κουμπί OFF ανάγκης 14. Bosch Power Tools Διακοπή του ηλεκτρικού ρεύματος Ο διακόπτης ON/OFF είναι ένας λεγόμενος διακόπτης μηδενικής τάσης ο οποίος εμποδίζει την επανεκκίνηση του ηλεκτρικού εργαλείου μετά από μια διακοπή του ηλεκτρικού ρεύματος (π.χ. όταν κατά τη διάρκεια της λειτουργίας βγει το φις από την πρίζα). Έτσι, για να θέσετε το ηλεκτρικό εργαλείο εκ νέου σε λειτουργία, πρέπει να πατήσετε πάλι το πλήκτρο on 60. Υποδείξεις εργασίας Γενικές οδηγίες πριονίσματος f Πριν τη διεξαγωγή οποιασδήποτε κοπής πρέπει πρώτα να βεβαιώνεστε ότι ο πριονόδισκος δεν αγγίζει και δεν πρόκειται να αγγίξει ποτέ τους οδηγούς ή κάποιο άλλο εξάρτημα ή τμήμα κάποιας συσκευής. Να προστατεύετε τον πριονόδισκο από χτυπήματα, (προσ)κρούσεις. Να μην εκθέτετε τον πριονόδισκο σε πίεση από τα πλάγια. Η σφήνα πρέπει να ευθυγραμμιστεί με τον πριονόδισκο. Έτσι εμποδίζεται το σφήνωμα του υπό κατεργασία τεμαχίου. Μην κατεργάζεστε στρεβλωμένα [πιτσικαρισμένα] υπό κατεργασία τεμάχια. Το υπό κατεργασία τεμάχιο πρέπει να διαθέτει πάντοτε μια ίσια ακμή για να ακουμπάει ασφαλώς στον οδηγό παραλλήλων. Να διαφυλάγετε τη ράβδο ώθησης πάντοτε κοντά στο ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο για την κοπή πτυχώσεων, αυλακιών ή σχισμών. Σημάδεμα της γραμμής κοπής – Σχεδιάστε επάνω στο στρογγυλό, κίτρινο αυτοκόλλητο 7 το πάχος του πριονόδισκου. Έτσι θα μπορέσετε να τοποθετήστε και να κόψετε το υπό κατεργασία τεμάχιο με ακρίβεια, χωρίς να χρειαστεί να ανοίξετε τον προφυλακτήρα. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 220 Thursday, November 19, 2009 4:24 PM 220 | Eλληνικά Θέση του χειριστή/της χειρίστριας (βλέπε εικόνα H) f Να μην στέκεστε μπροστά στο ηλεκτρικό εργαλείο, σε μια γραμμή με τον πριονόδισκο, αλλά πάντα δίπλα απ’ αυτό. Έτσι προστατεύετε το σώμα σας από ένα ενδεχόμενο κλότσημα. – Κρατάτε τα χέρια σας, τα δάκτυλά σας και τα μπράτσα σας μακριά από τον περιστρεφόμενο πριονόδισκο. Παράλληλα να λαμβάνετε υπόψη σας τις εξής υποδείξεις: – Να κρατάτε το υπό κατεργασία τεμάχιο ασφαλώς και με τα δυο σας χέρια και να το πιέζετε γερά επάνω στο τραπέζι πριονίσματος, ιδιαίτερα όταν εργάζεστε χωρίς οδηγό. (βλέπε εικόνα I) – Για στενά υπό κατεργασία τεμάχια καθώς και για την κοπή κάθετων γωνιών φαλτσοτομής να χρησιμοποιείτε πάντοτε τη ράβδο ώθησης 22 που περιέχεται στη συσκευασία και τον συμπληρωματικό οδηγό παραλλήλων 18. (βλέπε εικόνα J) Μέγιστες διαστάσεις υπό κατεργασία τεμαχίου Κάθετη γωνία φαλτσοτομής μέγ. ύψος του υπό κατεργ. τεμαχίου [mm] 90°

Υπόδειξη: Βεβαιωθείτε ότι ο προφυλακτήρας είναι σωστά τοποθετημένος. Κατά την κοπή πρέπει να ακουμπάει πάντοτε επάνω στο υπό κατεργασία τεμάχιο. – Θέστε σε λειτουργία το ηλεκτρικό εργαλείο. – Κόψτε το υπό κατεργασία τεμάχιο ασκώντας ομοιόμορφη πίεση. – Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και περιμένετε να ακινητοποιηθεί εντελώς ο πριονόδισκος. Κοπή κάθετων γωνιών φαλτσοτομής – Ρυθμίστε την επιθυμητή κάθετη γωνία λοξοτομής. (βλέπε «Ρύθμιση κάθετης γωνίας φαλτσοτομής», σελίδα 218) – Ακολουθήστε κατ’ αναλογία τη διαδικασία που περιγράφεται στο κεφάλαιο «Πριόνισμα ευθείων κοπών». Ρύθμιση στον οδηγό γωνίας της απόστασης ανάμεσα στον πριονόδισκο και το συμπληρωματικό οδηγό παραλλήλων (βλέπε εικόνα f2) Η μέγιστη απόσταση ανάμεσα στον πριονόδισκο και το συμπληρωματικό οδηγό παραλλήλων επιτρέπεται να ανέρχεται το πολύ σε 15 mm. – Όταν ο συμπληρωματικός οδηγός παραλλήλων 18 βρίσκεται πίσω από τη γραμμή κοπής, λύστε τις δυο βίδες του σετ στερέωσης 45. – Μετακινήστε ανάλογα το συμπληρωματικό οδηγό παραλλήλων και σφίξτε πάλι τις βίδες.

Κοπή οριζόντιας γωνίας φαλτσοτομής με μανδαλωμένο συρόμενο οδηγό Πριόνισμα ευθείων κοπών – Ρυθμίστε την επιθυμητή οριζόντια γωνία φαλτσοτομής. (βλέπε «Ρύθμιση οριζόντιας γωνίας φαλτσοτομής», σελίδα 218) – Ο οδηγός γωνίας πρέπει να κινείται ελεύθερα (δεξιά ή αριστερά) μέσα στην αυλάκωση οδήγησης 21. Αν χρειαστεί, λύστε τη λαβή στερέωσης 44. – Ακολουθήστε κατ’ αναλογία τη διαδικασία που περιγράφεται στο κεφάλαιο «Πριόνισμα ευθείων κοπών». – Τοποθετήστε τον οδηγό παραλλήλων 8 στο επιθυμητό πλάτος κοπής. (βλέπε «Ρύθμισης οδηγών παραλλήλων», σελίδα 218) – Θέστε το υπό κατεργασία τεμάχιο επάνω στο τραπέζι πριονίσματος, μπροστά στον προφυλακτήρα 6. – Να ανεβάζετε και να κατεβάζετε το χειροκίνητο τροχό 12 μέχρι τα επάνω δόντια θα βρίσκονται 5 mm υπεράνω της επιφάνειας του υπό κατεργασία τεμαχίου. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 221 Thursday, November 19, 2009 4:24 PM Eλληνικά | 221 Κοπή οριζόντιας γωνίας φαλτσοτομής με τη βοήθεια του συρόμενου οδηγού – Ρυθμίστε την επιθυμητή οριζόντια γωνία φαλτσοτομής. (βλέπε «Ρύθμιση οριζόντιας γωνίας φαλτσοτομής», σελίδα 218) – Γι’ αυτό οδηγήστε το μοχλό μανδάλωσης 24 προς τα δεξιά και τραβήξτε το συρόμενο οδηγό 1 προς τα εμπρός. (βλέπε εικόνα B) – Θέστε το υπό κατεργασία τεμάχιο επάνω στο τραπέζι πριονίσματος, μπροστά στον προφυλακτήρα 6. – Θέστε τον οδηγό γωνίας 16 στην αριστερή αυλάκωση οδήγησης 21, μπροστά από το υπό κατεργασία τεμάχιο. Ασφαλίστε την σ’ αυτήν τη θέση με σφίξιμο της λαβής στερέωσης 44. – Ακολουθήστε κατ’ αναλογία τη διαδικασία που περιγράφεται στο κεφάλαιο «Πριόνισμα ευθείων κοπών». Έλεγχος και ρύθμιση των βασικών Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές ρυθμίσεις του και, αν χρειαστεί, να επαναρυθμιστούν. Γιx αυτό χρειάζεσθε πείρα και ειδικά εργαλεία. Ένα εξουσιοδοτημένο κατάστημα Service της Bosch διεξάγει αυτήν την εργασία γρήγορα και Ρύθμιση της στάνταρ γωνία φαλτσοτομής 90° – Ρυθμίστε μια κάθετη γωνία φαλτσοτομής 90°. – Ρυθμίστε ένα μοιρογνωμόνιο σε 90° και θέστε το επάνω στο τραπέζι πριονίσματος 11. Το σκέλος του μοιρογνωμονίου πρέπει να είναι σε όλο του το μήκος πρόσωπο με τον πριονόδισκο 38. Ρύθμιση: (βλέπε εικόνα K) – Λύστε τη λαβή μανδάλωσης 29 και κρατήστε τον πριονόδισκο με τη βοήθεια του χειροκίνητου τροχού 12 στη θέση 90°. – Λύστε τη βίδα ρύθμισης 61 και σφίξτε πάλι ελαφρά τη λαβή μανδάλωσης 29. Bosch Power Tools – Βιδώστε ή, ανάλογα ξεβιδώστε τη βίδα ρύθμισης έως το σκέλος του μοιρογνωμονίου να ευθυγραμμιστεί σε όλο του το μήκος με τον πριονόδισκο. – Ακολούθως σφίξτε πάλι καλά τη λαβή μανδάλωσης 29. Σε περίπτωση που μετά τη ρύθμιση ο δείκτης γωνίας 56 δε θα βρίσκεται σε μια γραμμή με το σημάδι 90° της κλίμακας 57, τότε λύστε τη βίδα 63 με ένα σταυροκατσάβιδο από το κοινό εμπόριο και ευθυγραμμίστε το δείκτη γωνίας κατά μήκος του σημαδιού για 90°. Ρύθμιση στάνταρ γωνίας 45° (κάθετα) (βλέπε εικόνα K) – Για τη γωνία φαλτσοτομής 45° πρέπει να επαναλάβετε ανάλογα τη διαδικασία που περιγράφεται παραπάνω: Λύσιμο της λαβής μανδάλωσης 29, ρύθμιση της βίδας 62. Ο δείκτης γωνίας 56 δεν επιτρέπεται να μεταβληθεί. Ρύθμιση της δύναμης σύσφιξης του οδηγού παραλλήλων (βλέπε εικόνα L) Η δύναμη σύσφιξης του οδηγού παραλλήλων 8 μπορεί, λόγω συχνής χρήσης, να εξασθενίσει. – Σφίξτε το παξιμάδι 64 μέχρι να μπορέσετε πάλι να στερεώσετε τον οδηγό παραλλήλων στο τραπέζι σέγας. Ρύθμιση της ανοχής του συρόμενου οδηγού (βλέπε εικόνα M)

Αν, μετά από συχνή χρήση, αυξηθεί σε πολύ μεγάλο βαθμό η ανοχή [το παιχνίδι] του συρόμενου οδηγού 1, τότε σφίξτε τις βίδες ρύθμισης 65. Ρύθμιση της πλάκας στήριξης (βλέπε εικόνα N) Η μπροστινή πλευρά της πλάκας στήριξης 3 πρέπει να βρίσκεται «πρόσωπο» ή λίγο πιο κάτω από το τραπέζι σέγας και η πίσω πλευρά «πρόσωπο» ή λίγο πιο πάνω απ’ αυτό. – Ρυθμίστε το σωστό επίπεδο με τη βοήθεια τω βιδών ρύθμισης 66. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 222 Thursday, November 19, 2009 4:24 PM 222 | Eλληνικά Αποθήκευση/Διαφύλαξη και μεταφορά (βλέπε εικόνα O) Αποθήκευση/Διαφύλαξη του ηλεκτρικού Το ηλεκτρικό εργαλείο προσφέρει κατά την αποθήκευση ή τη διαφύλαξή του τη δυνατότητα να στερεώσετε ασφαλώς όλους τους οδηγούς, τη ράβδο ώθησης και τους εφεδρικούς πριονόδισκους. – Ασφαλίστε το κίτρινο καπάκι ασφαλείας 30 και τη λαβή μανδάλωσης 24 του συρόμενου οδηγού 1. – Οδηγήστε το ηλεκτρικό εργαλείο στη θέση εργασίας. (βλέπε «Θέση μεταφοράς», σελίδα 217) – Αφαιρέστε το συμπληρωματικό οδηγό παραλλήλων 18 από τον οδηγό παραλλήλων 8 ή τον οδηγό γωνίας 16. – Τοποθετήστε τους οδηγούς (8, 16, 18) και στερεώστε τη ράβδο ώθησης 22. – Τυλίξτε το ηλεκτρικό καλώδιο στο συγκρατήρα καλωδίου 31. – Με τη βίδα στερέωσης 19 μπορείτε να στερεώσετε στο περίβλημα έναν εφεδρικό πριονόδισκο. Μεταφορά του ηλεκτρικού εργαλείου f Να μεταφέρετε το ηλεκτρικό εργαλείο πάντοτε ανά δυο για να αποφύγετε τον τραυματισμό της πλάτης σας. f Για να μεταφέρετε το ηλεκτρικό εργαλείο να το πιάνετε πάντοτε από τις διατάξεις μεταφοράς και ποτέ από τις διατάξεις προστασίας 2 ή/και την επιμήκυνση τραπεζιού 9. Συντήρηση και Service Συντήρηση και καθαρισμός f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το ηλεκτρικό εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή. Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και ασφαλώς. Να αφαιρείτε μετά από κάθε εργασία τη σκόνη και τα πριονίδια με πεπιεσμένο αέρα ή με ένα μαλακό πινέλο.

Υπόβαθρο . . . . . . . . . . . . . . . . . . 2 607 001 967 Πριονόδισκοι για ξύλο και υλικά πλακών, σανιδώματα και πήχεις Πριονόδισκος 254 x 30 mm, 40 δόντια . . . . . . . . . . . . . . . . . . 2 608 640 443 Πριονόδισκος 254 x 30 mm, 60 δόντια . . . . . . . . . . . . . . . . . . 2 608 640 444 – Να ανασηκώνετε ή/και να μεταφέρετε το ηλεκτρικό εργαλείο πιάνοντάς το από τις αυλακώσεις συγκράτησης 67, στις πλευρές του τραπεζιού πριονίσματος 11. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 223 Thursday, November 19, 2009 4:24 PM Eλληνικά | 223 Service και σύμβουλος πελατών

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική www.bosch-pt.com Η ομάδα συμβούλων της Βosch σας υποστηρίζει ευχαρίστως όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών. Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Tel.: +30 (0210) 57 01 270 Fax: +30 (0210) 57 01 283 www.bosch.com ABZ Service A.E. Tel.: +30 (0210) 57 01 380 Fax: +30 (0210) 57 01 607 Bosch Power Tools Για την ανακύκλωση κατά είδος τα πλαστικά τμήματα φέρουν ένα σχετικό χαρακτηρισμό. Μόνο για χώρες της ΕΕ: Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 224 Thursday, November 19, 2009 4:24 PM 224 | Türkçe Güvenlik Talimat
