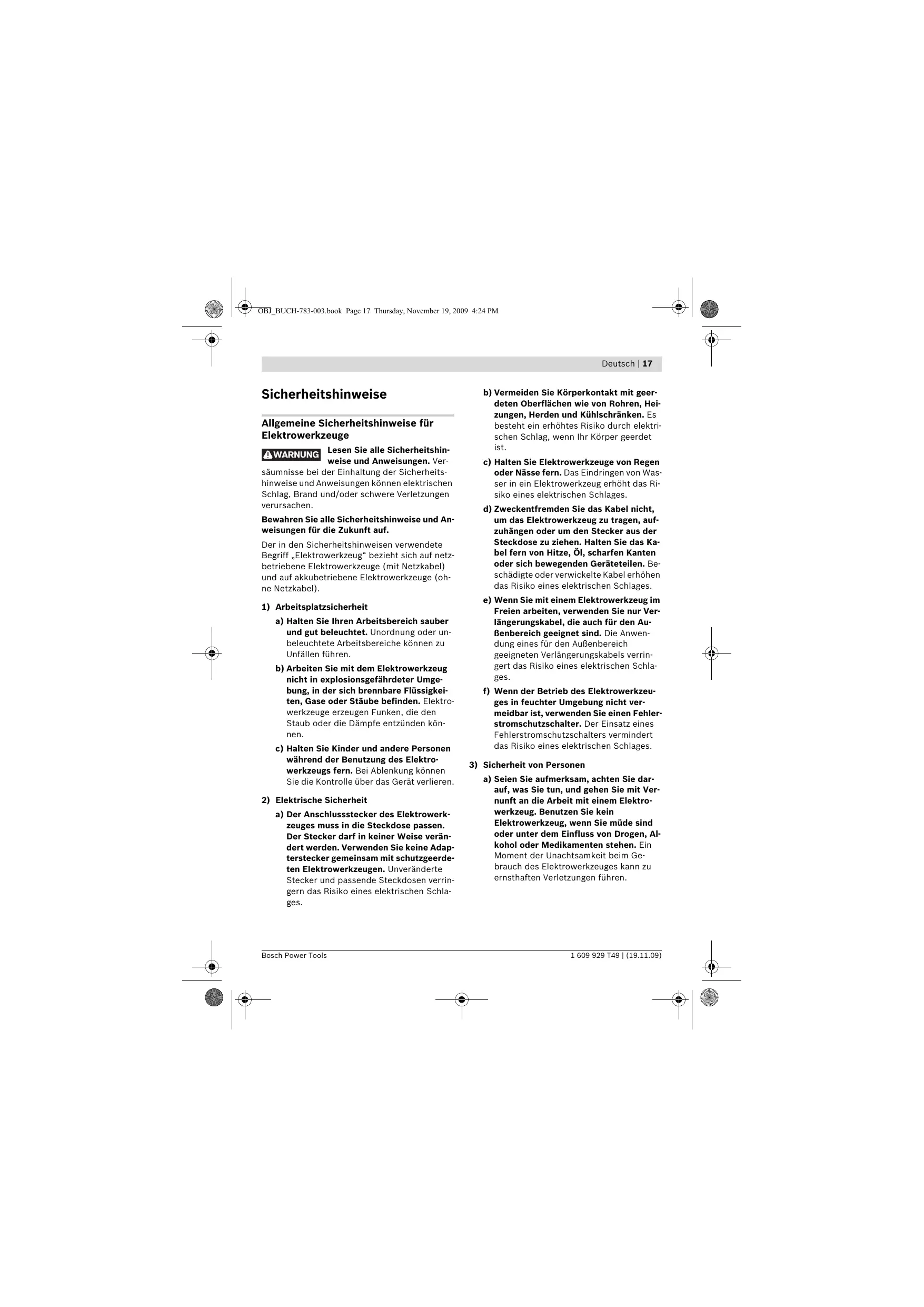

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. WARNUNG Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Bosch Power Tools b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 18 Thursday, November 19, 2009 4:24 PM 18 | Deutsch b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. 1 609 929 T49 | (19.11.09)

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Bosch Power Tools OBJ_BUCH-783-003.book Page 19 Thursday, November 19, 2009 4:24 PM Deutsch | 19 g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Tischkreissägen f Stellen Sie sich nie auf das Elektrowerkzeug. Es können ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommen. f Stellen Sie sicher, dass die Schutzhaube ordnungsgemäß funktioniert und sich frei bewegen kann. Klemmen Sie die Schutzhaube niemals im geöffneten Zustand fest. f Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungsgefahr. f Greifen Sie nie hinter das Sägeblatt, um das Werkstück zu halten, Holzspäne zu entfernen oder aus anderen Gründen. Der Abstand Ihrer Hand zum rotierenden Sägeblatt ist dabei zu gering. f Führen Sie das Werkstück nur an das laufende Sägeblatt heran. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Sägeblatt im Werkstück verhakt. f Gebrauchen Sie das Elektrowerkzeug nur, wenn die Arbeitsfläche bis auf das zu bearbeitende Werkstück frei von allen Einstellwerkzeugen, Holzspänen, etc. ist. Kleine Holzstücke oder andere Gegenstände, die mit dem rotierenden Sägeblatt in Kontakt kommen, können den Bediener mit hoher Geschwindigkeit treffen. Bosch Power Tools f Sägen Sie immer nur ein Werkstück. Übereinander- oder aneinander gelegte Werkstücke können das Sägeblatt blockieren oder während des Sägens sich gegeneinander verschieben. f Verwenden Sie immer den Parallel- oder Winkelanschlag. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. f Falls das Sägeblatt verklemmt, schalten Sie das Elektrowerkzeug aus und halten Sie das Werkstück ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Um einen Rückschlag zu vermeiden, darf das Werkstück erst nach Stillstand des Sägeblatts bewegt werden. Beheben Sie die Ursache für das Verklemmen des Sägeblatts, bevor Sie das Elektrowerkzeug erneut starten. f Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. f Verwenden Sie immer Sägeblätter in der richtigen Größe und mit der passenden Aufnahmebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. f Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen. f Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten sehr heiß. f Verwenden Sie das Werkzeug niemals ohne die Einlegeplatte. Wechseln Sie eine defekte Einlegeplatte aus. Ohne einwandfreie Einlegeplatte können Sie sich am Sägeblatt verletzen. f Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 20 Thursday, November 19, 2009 4:24 PM 20 | Deutsch f Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. f Verlassen Sie das Werkzeug nie, bevor es vollständig zum Stillstand gekommen ist. Nachlaufende Einsatzwerkzeuge können Verletzungen verursachen. f Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen. Symbol Bedeutung f Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. f Tragen Sie eine Staubschutzmaske. f Tragen Sie eine Schutzbrille. f Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 21 Thursday, November 19, 2009 4:24 PM Deutsch | 21 Symbol Bedeutung Zeigt die Drehrichtung des Handrads zum Versenken (Transportstellung) und Heben (Arbeitsstellung) des Sägeblatts an. Führen Sie die Einstellung des vertikalen Gehrungswinkels (Sägeblatt schwenkbar) in der angezeigten Reihenfolge aus. Push

Zeigt die maximal zulässige Höhe eines Werkstücks bei den vertikalen Standard-Gehrungswinkeln 90° und 45° an. 90° 45° 75 mm 63 mm Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie keine Reduzierstücke oder Adapter. Achten Sie beim Wechsel des Sägeblatts darauf, dass die Schnittbreite nicht kleiner und die Stammblattdicke nicht größer ist als die Dicke des Spaltkeils. Zeigt die Funktion des Feststellknaufs auf dem Winkelanschlag beim Einstellen von horizontalen Gehrungswinkeln an. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 22 Thursday, November 19, 2009 4:24 PM 22 | Deutsch Symbol Bedeutung Zeigt die möglichen Positionen des Parallelanschlags an der Tischverbreiterung an. Die Farbgebung des Aufklebers korrespondiert mit den Farben der Skala auf dem vorderen Führungsstab. Die Skala zeigt je nach Position des Parallelanschlags den Abstand zum Sägeblatt an. 220mm - 520mm 140mm - 250mm Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszuführen. Dabei sind horizontale Gehrungswinkel von –60° bis +60° sowie vertikale Gehrungswinkel von 90° bis 45° möglich. Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen von Hart- und Weichholz, sowie Span- und Faserplatten. Das Elektrowerkzeug ist im Betrieb als Tischkreissäge für das Sägen von Aluminium oder anderen Nichteisenmetallen nicht zugelassen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf den Grafikseiten. 1 Schiebeschlitten 2 Tischverlängerung 3 Einlegeplatte 4 Spaltkeil 5 Absaugstutzen an der Schutzhaube 6 Schutzhaube 7 Aufkleber zum Kennzeichnen der Schnittlinie 8 Parallelanschlag 9 Tischverbreiterung 10 Parallelanschlag der Tischverbreiterung 9 11 Sägetisch 12 Handrad zum Heben und Senken des Sägeblatts 13 Skala für Abstand Sägeblatt zu Parallelanschlag 8 14 NOTAUS-Knopf 15 Führungsnut für Parallelanschlag 8 16 Winkelanschlag 17 Ringschlüssel (23 mm; 13 mm) 18 Zusatz-Parallelanschlag (Aluminium) 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 23 Thursday, November 19, 2009 4:24 PM Deutsch | 23 19 Befestigungsschraube Sägeblatt-Depot 57 Skala für Gehrungswinkel (vertikal) 20 Bohrungen für Montage 58 Lupe 21 Führungsnut für Winkelanschlag 22 Schiebestock 59 Skala für Abstand Sägeblatt zu Parallelanschlag 10 23 Befestigungsknauf für Tischverlängerung 2 60 Ein-Taste 24 Arretierhebel des Schiebeschlittens 61 Justierschraube zum Einstellen des vertikalen Standard-Gehrungswinkel 90° 25 Befestigungsknauf für Parallelanschlag 10 26 Befestigungsknauf für Tischverbreiterung 9 27 Depot des Zusatz-Parallelanschlags 18 28 Depot des Parallelanschlags 8 29 Arretierknauf zum Einstellen vertikaler Gehrungswinkel 30 Sicherheitsklappe des Ein-Aus-Schalters 31 Kabelhalter 32 Spanauswurf 33 Depot des Winkelanschlags 34 Absaugschlauch 35 Bodenplatte 36 Sechskantschraube zur Befestigung des Spaltkeils 4 37 Aussparungen für Einlegeplatte 38 Sägeblatt 39 Halterung für Spaltkeil 62 Justierschraube zum Einstellen des vertikalen Standard-Gehrungswinkel 45° 63 Schraube für Winkelanzeiger (vertikal) 64 Mutter zum Einstellen der Spannkraft des Parallelanschlags 8 65 Justierschrauben für Schiebeschlitten-Spiel 66 Justierschrauben für Einlegeplatte 67 Griffmulden 68 Befestigungsset „Untergestell“* 69 Untergestell* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Tischkreissäge PTS 10 3 603 L03 2.. 40 Befestigungsset „Schutzhaube“ Sachnummer 41 Befestigungsset „Tischverlängerung“

42 Gummipuffer Nennaufnahmeleistung 43 Führungsschiene des Winkelanschlags Nennspannung

44 Feststellknauf am Winkelanschlag Frequenz 45 Befestigungsset „Zusatz-Parallelanschlag/Winkelanschlag“ Leerlaufdrehzahl 46 Spanngriff des Parallelanschlags 47 Profilschiene 48 Befestigungsknäufe für Zusatz-Parallelanschlag (Aluminium) 49 Zusatz-Parallelanschlag (Kunststoff) 50 Spindelarretierhebel 51 Spannmutter 52 Aufnahme-/Spannflansch 53 Werkzeugspindel 54 Feststellknauf für Gehrungswinkel (horizontal) 55 Winkelanzeiger am Winkelanschlag

Anlaufstrombegrenzung Gewicht entsprechend EPTA-Procedure 01/2003

Schutzklasse 23,5 /II Maximale Werkstückmaße siehe Seite 31. Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren. 56 Winkelanzeiger (vertikal) Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 24 Thursday, November 19, 2009 4:24 PM 24 | Deutsch Montage Maße für geeignete Sägeblätter Sägeblattdurchmesser

1,8 Bohrungsdurchmesser

Geräuschinformation Messwerte für Geräusch ermittelt entsprechend EN 61029. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 97 dB(A); Schallleistungspegel 110 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61029 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009).

EG-Baumusterprüfung Nr. 3400636.01CE durch notifizierte Prüfstelle Nr. 2140. Technische Unterlagen bei: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 1 609 929 T49 | (19.11.09) f Vermeiden Sie ein unabsichtliches Starten des Elektrowerkzeugs. Während der Montage und bei allen Arbeiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein. Lieferumfang Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung. Prüfen Sie vor der Erst-Inbetriebnahme des Elektrowerkzeugs, ob alle unten aufgeführten Teile mitgeliefert wurden: – Tischkreissäge (vormontiert: Tischverbreiterung 9, Sägeblatt 38, Einlegeplatte 3) – Bodenplatte 35 mit vormontierten Kreuzschlitzschrauben – Tischverlängerung 2 – Befestigungsset „Tischverlängerung“ 41 (2 Führungsstäbe, 2 Schrauben zur Sicherung, 2 Clips, 2 kurze Befestigungsknäufe) – Parallelanschläge 8 und 10 – Zusatz-Parallelanschlag (Aluminium) 18 mit Profilschiene 47 – Zusatz-Parallelanschlag (Kunststoff) 49 – Winkelanschlag 16 – Befestigungsset „Zusatz-Parallelanschlag“ 45 (4 kurze Schrauben, 2 lange Befestigungsknäufe 48, 2 Vierkantmuttern und Unterlegscheiben) – Schutzhaube 6 – Befestigungsset „Schutzhaube“ 40 (Schraube, Mutter, Unterlegscheibe) – Spaltkeil 4 mit vormontierter Sechskantschraube 36 – Absaugschlauch 34 – Schiebestock 22 – Ringschlüssel 17 Bosch Power Tools OBJ_BUCH-783-003.book Page 25 Thursday, November 19, 2009 4:24 PM Deutsch | 25 bei Geräteausführungen mit Untergestell:

– Untergestell 69 (12 Profile, 4 Kappen) – Befestigungsset „Untergestell“ 68 (24 Schrauben mit Muttern für Montage, 4 Schrauben mit Muttern für Befestigung Elektrowerkzeug, 4 Unterlegscheiben)

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen. Vor dem weiterem Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln lassen. Montage von unten Erst-Inbetriebnahme – Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung. – Entfernen Sie sämtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehör. – Achten Sie speziell darauf, das Packmaterial unter dem Motorblock zu entfernen. Zusätzlich zum Lieferumfang benötigte Werkzeuge: – Kreuzschlitzschraubendreher – Winkellehre – Ring- oder Gabelschlüssel (13 mm) für die Montage des Untergestells Reihenfolge der Montage Beachten Sie zur Arbeitserleichterung die Reihenfolge der Montage der mitgelieferten Geräteelemente.

1. Montage von unten

– Absaugschlauch 34 – Bodenplatte 35 mit vormontierten Kreuzschlitzschrauben Bosch Power Tools Spaltkeil 4 Schutzhaube 6 Tischverlängerung 2 Parallelanschlag 8, Zusatz-Parallelanschläge (18 oder 49) und Winkelanschlag 16 – Stellen Sie das Elektrowerkzeug auf den Sägetisch 11. Absaugschlauch montieren (siehe Bild a) – Verbinden Sie den Spanauswurf am Sägeblattgehäuse und den Spanauswurf 32 am Gerätegehäuse mit dem Absaugschlauch 34. Bodenplatte montieren (siehe Bild b) – Legen Sie die Bodenplatte 35 in die vorgesehenen Aussparungen ein, so dass die Kreuzschlitzschrauben in die Bohrungen des Gehäuses greifen. – Befestigen Sie die Bodenplatte, in dem Sie die Kreuzschlitzschrauben fest anziehen. Montage von oben – Drehen Sie das Elektrowerkzeug um, so dass es jetzt in der richtigen Position zum Arbeiten steht. Spaltkeil montieren (siehe Bilder c1–c3) – Heben Sie mit dem Ringschlüssel 17 die Einlegeplatte 3 vorne an und entnehmen Sie sie aus den Ausparungen 37. – Drehen Sie das Handrad 12 gegen den Uhrzeigersinn bis zum Anschlag, so dass sich das Sägeblatt 38 in der höchstmöglichen Position über dem Sägetisch befindet. – Lösen Sie zum Schwenken des Sägeblatts 38 den Arretierknauf 29. – Schieben Sie den Spaltkeil 4 mit den entsprechenden Bohrungen auf die Aufnahmebolzen der Halterung 39. – Befestigen Sie den Spaltkeil 4 an der Halterung 39, indem Sie die Sechskantschraube 36 mit dem Ringschlüssel 17 (13 mm) fest anziehen. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 26 Thursday, November 19, 2009 4:24 PM 26 | Deutsch – Stellen Sie das Sägeblatt wieder auf 90° ein und ziehen Sie den Arretierknauf 29 fest. (siehe auch „Vertikale Gehrungswinkel einstellen“, Seite 29) Hinweis: Der Spaltkeil muss mit dem Sägeblatt fluchten, um ein Verklemmen des Werkstücks zu vermeiden. – Montieren Sie zum Abschluss die Einlegeplatte 3 wieder. Haken Sie dazu die Einlegeplatte in die Aussparungen 37 ein und drücken anschließend die Einlegeplatte nach unten bis sie im Sägetisch einrastet. Schutzhaube montieren (siehe Bild d) Verwenden Sie zur Montage das Befestigungsset „Schutzhaube“ 40. (Schraube, Mutter, Unterlegscheibe) – Schieben Sie die Schraube 40 durch die Bohrungen an der Schutzhaube und am Spaltkeil. Der Vierkant an der Schraube muss in die entsprechende Aussparung an der Schutzhaube einrasten. – Setzen Sie die Unterlegscheibe und die Mutter auf. – Ziehen Sie die Mutter mit dem Ringschlüssel 17 (13 mm) so fest an, dass die Schutzhaube in jeder eingestellten Position von alleine hält. – Schieben Sie anschließend die Tischverlängerung mit den beiden Führungsstäben in die dafür vorgesehenen Halterungen unter dem Sägetisch. – Schrauben Sie die Schrauben zur Sicherung gegen Herausziehen in die dafür vorgesehenen Gewinde. – Schrauben Sie die Befestigungsknäufe 23 in die dafür vorgesehenen Gewinde unter dem Sägetisch. Winkelanschlag montieren (siehe Bilder f1–f2) – Führen Sie die Schiene 43 des Winkelanschlags 16 in eine der dafür vorgesehenen Führungsnuten 21 des Sägetischs ein. Hinweis: Die Position des Winkelanschlags kann in der linken Führungsnut durch Drehen des Feststellknaufs 44 auf dem Schiebeschlitten fixiert werden. – Montieren Sie den Zusatz-Parallelanschlag 18 aus Aluminium mit dem mitgelieferten Befestigungsset 45 am Winkelanschlag. (2 kurze Schrauben, 2 Vierkantmuttern und Unterlegscheiben) Hinweis: Achten Sie darauf, dass der Zusatz-Parallelanschlag vollständig auf dem Sägetisch aufliegt. Der Abstand zwischen Sägeblatt und Zusatz-Parallelanschlag darf maximal 15 mm betragen. Tischverlängerung montieren (siehe Bilder e1–e2) Parallelanschlag montieren (siehe Bilder g1–g3) Verwenden Sie zur Montage das Befestigungsset „Tischverlängerung“ 41. (2 Führungsstäbe, 2 Schrauben zur Sicherung, 2 Clips, 2 kurze Befestigungsknäufe) Der Parallelanschlag 8 kann entweder links oder rechts vom Sägeblatt positioniert werden. – Schieben Sie die beiden Führungsstäbe bis zum Anschlag mit der Gewindebohrung voran in die dafür vorgesehenen Bohrungen an der Tischverlängerung 2. – Schrauben Sie den Gummipuffer 42 an die Tischverlängerung. – Stecken Sie die Clips zur Fixierung in die Bohrungen der Führungsstäbe. 1 609 929 T49 | (19.11.09) – Schrauben Sie den Spanngriff 46 in das dafür vorgesehene Gewinde vorne am Parallelanschlag. – Setzen Sie den Parallelanschlag erst hinten auf den Sägetisch auf. Positionieren Sie dann den Parallelanschlag in der Führungsnut 15. Der Parallelanschlag ist jetzt beliebig verschiebbar. – Zum Feststellen des Parallelanschlags drücken Sie den Spanngriff 46 nach unten. Bosch Power Tools OBJ_BUCH-783-003.book Page 27 Thursday, November 19, 2009 4:24 PM Deutsch | 27 Beim Sägen von schmalen Werkstücken und beim Sägen von vertikalen Gehrungswinkeln müssen Sie den Zusatz-Parallelanschlag 18 aus Aluminium an den Parallelanschlag 8 montieren. In diesem Fall können Sie den Zusatz-Parallelanschlag 49 aus Kunststoff am Winkelanschlag befestigen. – Schieben Sie die Profilschiene 47 in die Nut an der kurzen Seite des Zusatz-Parallelanschlags 18. – Positionieren Sie die Profilschiene so vor dem Parallelanschlag 8, dass die Bohrungen beider Teile fluchten. – Schieben Sie die Befestigungsknäufe 48 durch die seitlichen Bohrungen am Parallelanschlag und ziehen Sie sie fest. Beim Sägen von hohen, schmalen Werkstücken müssen Sie den Zusatz-Parallelanschlag 18 aus Aluminium direkt an den Parallelanschlag 8 montieren. – Befestigen Sie den Zusatz-Parallelanschlag 18 mit Hilfe der 2 Vierkantmuttern aus dem Befestigungsset 45 und den Befestigungsknäufen 48 direkt am Parallelanschlag 8. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Bosch Power Tools Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden. – Schalten Sie das Elektrowerkzeug aus und ziehen den Netzstecker aus der Steckdose. – Warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist. – Ermitteln Sie die Ursache der Blockade und beheben Sie diese. Fremdabsaugung (siehe Bild h) – Schließen Sie einen Staubsaugerschlauch an den Spanauswurf 32 an. – Zusätzlich können Sie zur Erhöhung der Absaugleistung eine Staubabsaugung an den Absaugstutzen 5 anschließen. Entfernen Sie dazu die Kappe vom Absaugstutzen. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Stationäre oder flexible Montage f Zur Gewährleistung einer sicheren Handhabung müssen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z.B. Werkbank) montieren. Montage ohne Untergestell (siehe Bild i) – Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen 20. Montage mit Untergestell (siehe Bilder k1–k3 ab Seite 15) Verwenden Sie zur Montage das Befestigungsset „Untergestell“ 68. (24 Schrauben mit Muttern für Montage, 4 Schrauben mit Muttern für Befestigung Elektrowerkzeug, 4 Unterlegscheiben) – Schrauben Sie das Untergestell 69 zusammen. Ziehen Sie die Schrauben fest an. – Befestigen Sie das Elektrowerkzeug auf der Auflagefläche des Untergestells. Dazu dienen die Bohrungen 20 am Elektrowerkzeug sowie die Langlöcher am Untergestell. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 28 Thursday, November 19, 2009 4:24 PM 28 | Deutsch Werkzeugwechsel (siehe Bilder j1– j4) f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. f Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr. Wählen Sie für das Material, das Sie bearbeiten wollen, das geeignete Sägeblatt. Verwenden Sie nur Sägeblätter, deren maximal zulässige Geschwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elektrowerkzeugs. Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind. Sägeblatt ausbauen – Heben Sie mit dem Ringschlüssel 17 die Einlegeplatte 3 vorne an und entnehmen Sie sie aus den Ausparungen 37. – Drehen Sie das Handrad 12 gegen den Uhrzeigersinn bis zum Anschlag, so dass sich das Sägeblatt 38 in der höchstmöglichen Position über dem Sägetisch befindet. – Drehen Sie die Spannmutter 51 mit dem Ringschlüssel 17 (23 mm) und ziehen Sie gleichzeitig den Spindelarretierhebel 50 bis dieser einrastet. – Halten Sie den Spindelarretierhebel gezogen und schrauben Sie die Spannmutter gegen den Uhrzeigersinn ab. – Nehmen Sie den Spannflansch 52 ab. – Entnehmen Sie das Sägeblatt 38. Sägeblatt einbauen Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile. f Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt! – Setzen Sie den Spannflansch 52 und die Spannmutter 51 auf. – Drehen Sie die Spannmutter 51 mit dem Ringschlüssel 17 (23 mm) und ziehen Sie gleichzeitig den Spindelarretierhebel 50 bis dieser einrastet. – Ziehen Sie die Spannmutter im Uhrzeigersinn fest. – Setzen Sie die Einlegeplatte 3 wieder ein. (siehe Bild c3) Betrieb f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Transport- und Arbeitsstellung des Sägeblatts Transportstellung – Drehen Sie das Handrad 12 im Uhrzeigersinn bis sich die Zähne des Sägeblatts 38 unterhalb des Sägetischs 11 befinden. Arbeitsstellung – Drehen Sie das Handrad 12 gegen den Uhrzeigersinn bis sich die Zähne des Sägeblatts 38 ca. 5 mm über dem Werkstück befinden. Hinweis: Stellen Sie sicher, dass die Schutzhaube ordnungsgemäß positioniert ist. Sie muss beim Sägen immer auf dem Werkstück aufliegen. – Setzen Sie das neue Sägeblatt auf den Aufnahmeflansch 52 der Werkzeugspindel 53. Hinweis: Verwenden Sie keine zu kleinen Sägeblätter. Der Spalt zwischen Sägeblatt und Spaltkeil darf maximal 5 mm betragen. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 29 Thursday, November 19, 2009 4:24 PM Deutsch | 29 Sägetisch vergrößern Gehrungswinkel einstellen Lange Werkstücke müssen am freien Ende unterlegt oder abgestützt werden. Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen (siehe „Grundeinstellungen prüfen und einstellen“, Seite 32). Tischverlängerung/Tischverbreiterung (siehe Bild A) Zur Vergrößerung der Sägetischfläche können Sie sowohl hinten als auch rechts am Elektrowerkzeug die folgenden Schienen herausziehen: Tischverlängerung 2 (verlängert den Sägetisch 11 nach hinten um 215 mm) und/oder Tischverbreiterung 9 (verbreitert den Sägetisch 11 nach rechts um 285 mm) – Greifen Sie mittig unter die gewünschte Schiene und ziehen Sie diese maximal bis zum Anschlag heraus. – Zum Fixieren der Position ziehen Sie die jeweiligen Befestigungsknäufe (23 oder 26) an den Führungsstäben fest an. Bei schweren Werkstücken müssen Sie gegebenenfalls die Schienen abstützen. Schiebeschlitten (siehe Bild B) Durch den Schiebeschlitten 1 können Werkstücke bis zu einer maximalen Breite von 305 mm gesägt werden. Gleichzeitig wird eine höhere Präzision beim Sägen vor allem in Verbindung mit dem Winkelanschlag 16 erreicht. (siehe „Horizontale Gehrungswinkel mit Hilfe des Schiebeschlittens sägen“, Seite 32) – Klappen Sie dazu den Arretierhebel 24 nach rechts. Der Schiebeschlitten ist damit sowohl nach vorne als auch nach hinten bis zum Anschlag verschiebbar. Horizontale Gehrungswinkel einstellen (Winkelanschlag) (siehe Bild C) Der horizontale Gehrungswinkel kann in einem Bereich von 60° (linksseitig) bis 60° (rechtsseitig) eingestellt werden. – Lösen Sie den Feststellknauf 54, falls dieser angezogen ist. – Drehen Sie den Winkelanschlag bis der Winkelanzeiger 55 den gewünschten Gehrungswinkel anzeigt. – Ziehen Sie den Feststellknauf 54 wieder an. Vertikale Gehrungswinkel einstellen (Sägeblatt) (siehe Bild D) Der vertikale Gehrungswinkel kann in einem Bereich von 90° bis 45° eingestellt werden. – Lösen Sie den Arretierknauf 29 leicht gegen den Uhrzeigersinn. Hinweis: Beim kompletten Lösen des Arretierknaufs kippt das Sägeblatt durch Schwerkraft in eine Stellung, die ungefähr 30° entspricht. – Drücken Sie das Handrad 12 nach hinten (Push) und halten Sie es in dieser Position. Damit greifen die Zähne an der Kulisse in den Zahnkranz am Handrad. – Drehen Sie am Handrad bis der Winkelanzeiger 56 den gewünschten Gehrungswinkel auf der Skala 57 anzeigt. – Ziehen Sie den Arretierknauf 29 wieder fest. Zum schnellen und präzisen Einstellen der Standardwinkel 90° und 45° sind am Gehäuse Endanschläge vorhanden. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 30 Thursday, November 19, 2009 4:24 PM 30 | Deutsch Parallelanschläge einstellen Parallelanschlag 8 (siehe Bild E) Die Markierung in der Lupe 58 zeigt den eingestellten Abstand des Parallelanschlags zum Sägeblatt auf der Skala 13 an. – Positionieren Sie den Parallelanschlag an die gewünschte Seite des Sägeblatts. (siehe auch „Parallelanschlag montieren“, Seite 26) – Ziehen Sie den Spanngriff 46 zum Lösen nach oben und verschieben Sie den Parallelanschlag bis die Lupe 58 den gewünschten Abstand zum Sägeblatt anzeigt. – Zum Feststellen des Parallelanschlags drücken Sie den Spanngriff 46 nach unten. Parallelanschlag 10 an der Tischverbreiterung (siehe Bild F) Der Parallelanschlag 10 kann links oder rechts von der Tischverbreiterung 9 positioniert werden. Die Farbgebung des Aufklebers auf dem Parallelanschlag korrespondiert mit den Farben der Skala 59 auf dem vorderen Führungsstab. Die Skala zeigt je nach Position des Parallelanschlags den Abstand zum Sägeblatt an. – Schrauben Sie den Parallelanschlag in der gewünschten Position an die Tischverbreiterung. – Greifen Sie mittig unter die Tischverbreiterung und ziehen Sie diese so weit heraus bis die grüne bzw. die gelbe Skala den gewünschten Abstand zum Sägeblatt anzeigt. Zusatz-Parallelanschlag einstellen Beim Sägen von schmalen Werkstücken und beim Sägen von vertikalen Gehrungswinkeln müssen Sie den Zusatz-Parallelanschlag 18 aus Aluminium an den Parallelanschlag 8 montieren. (siehe Bild g2) 1 609 929 T49 | (19.11.09) Kurze Werkstücke können beim Sägen zwischen Parallelanschlag und Sägeblatt eingeklemmt, vom aufsteigenden Sägeblatt erfasst und weggeschleudert werden. Stellen Sie deshalb den Zusatz-Parallelanschlag so ein, dass sein Führungsende im Bereich zwischen dem vordersten Zahn des Sägeblatts und der Sägeblattmitte endet. – Lösen Sie dazu die Befestigungsknäufe 48 und verschieben Sie den Zusatz-Parallelanschlag 18 entsprechend. – Ziehen Sie die Knäufe wieder fest. Beim Sägen von hohen, schmalen Werkstücken müssen Sie den Zusatz-Parallelanschlag 18 aus Aluminium direkt an den Parallelanschlag 8 montieren. (siehe Bild g3) Inbetriebnahme Einschalten (siehe Bilder G1–G2) – Schieben Sie den roten NOTAUS-Knopf 14 nach links und öffnen Sie die gelbe Sicherheitsklappe 30. – Zur Inbetriebnahme drücken Sie auf die grüne Ein-Taste 60. – Schließen Sie danach die Sicherheitsklappe, ohne sie einzurasten. Ausschalten (siehe Bild G3) – Drücken Sie auf den roten NOTAUS-Knopf Stromausfall Der Ein-Aus-Schalter ist ein sogenannter Nullspannungsschalter, der ein Wiederanlaufen des Elektrowerkzeugs nach Stromausfall (z. B. Ziehen des Netzsteckers während des Betriebs) verhindert. Um das Elektrowerkzeug danach wieder in Betrieb zu nehmen, müssen Sie erneut die grüne Ein-Taste 60 drücken. Bosch Power Tools OBJ_BUCH-783-003.book Page 31 Thursday, November 19, 2009 4:24 PM Deutsch | 31 Arbeitshinweise Allgemeine Sägehinweise f Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschläge oder sonstige Geräteteile berühren kann. Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus. Der Spaltkeil muss mit dem Sägeblatt fluchten, um ein Verklemmen des Werkstücks zu vermeiden. Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an den Parallelanschlag haben. Bewahren Sie den Schiebestock immer am Elektrowerkzeug auf. Verwenden Sie das Elektrowerkzeug nicht zum Falzen, Nuten oder Schlitzen. Schnittlinie kennzeichnen – Zeichnen Sie auf dem runden gelben Aufkleber 7 die Dicke des Sägeblatts an. Dadurch können Sie das Werkstück zum Sägen exakt positionieren, ohne die Schutzhaube zu öffnen. Position des Bedieners (siehe Bild H) f Stellen Sie sich nicht in einer Linie mit dem Sägeblatt vor das Elektrowerkzeug, sondern immer seitlich versetzt vom Sägeblatt. Damit ist Ihr Körper vor einem möglichen Rückschlag geschützt. – Halten Sie Hände, Finger und Arme vom rotierenden Sägeblatt fern. Beachten Sie dabei folgende Hinweise: – Halten Sie das Werkstück sicher mit beiden Händen und drücken Sie es fest auf den Sägetisch, insbesondere bei Arbeiten ohne Anschlag. (siehe Bild I) – Verwenden Sie für schmale Werkstücke und beim Sägen von vertikalen Gehrungswinkeln immer den mitgelieferten Schiebestock 22 und den Zusatz-Parallelanschlag 18. (siehe Bild J) Bosch Power Tools Maximale Werkstückmaße vertikaler Gehrungswinkel max. Höhe des Werkstücks [mm] 90°

Sägen Gerade Schnitte sägen – Stellen Sie den Parallelanschlag 8 auf die gewünschte Schnittbreite ein. (siehe „Parallelanschläge einstellen“, Seite 30) – Legen Sie das Werkstück auf den Sägetisch vor die Schutzhaube 6. – Heben oder senken Sie das Sägeblatt durch das Handrad 12 soweit an oder ab, dass die oberen Sägezähne ca. 5 mm über der Oberfläche des Werkstücks stehen. Hinweis: Stellen Sie sicher, dass die Schutzhaube ordnungsgemäß positioniert ist. Sie muss beim Sägen immer auf dem Werkstück aufliegen. – Schalten Sie das Elektrowerkzeug ein. – Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch. – Schalten Sie das Elektrowerkzeug aus und warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist. Vertikale Gehrungswinkel sägen – Stellen Sie den gewünschten vertikalen Gehrungswinkel ein. (siehe „Vertikale Gehrungswinkel einstellen“, Seite 29) – Folgen Sie den Arbeitsschritten im Abschnitt „Gerade Schnitte sägen“ entsprechend. Abstand zwischen Sägeblatt und Zusatz-Parallelanschlag am Winkelanschlag einstellen (siehe Bild f2) Der Abstand zwischen Sägeblatt und Zusatz-Parallelanschlag darf maximal 15 mm betragen. – Befindet sich der Zusatz-Parallelanschlag 18 hinter der Schnittlinie lösen Sie die beiden Schrauben des Befestigungssets 45. – Verschieben Sie den Zusatz-Parallelanschlag und ziehen Sie die Schrauben wieder fest. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 32 Thursday, November 19, 2009 4:24 PM 32 | Deutsch Horizontale Gehrungswinkel mit arretiertem Schiebeschlitten sägen Standard-Gehrungswinkel 90° (vertikal) einstellen – Stellen Sie den gewünschten horizontalen Gehrungswinkel ein. (siehe „Horizontale Gehrungswinkel einstellen“, Seite 29) – Der Winkelanschlag muss in der Führungsnut 21 (links oder rechts) frei beweglich sein. Lösen Sie dazu bei Bedarf den Feststellknauf – Folgen Sie den Arbeitsschritten im Abschnitt „Gerade Schnitte sägen“ entsprechend. – Stellen Sie einen vertikalen Gehrungswinkel von 90° ein. Horizontale Gehrungswinkel mit Hilfe des Schiebeschlittens sägen – Lösen Sie den Arretierknauf 29 und halten Sie das Sägeblatt mit Hilfe des Handrads 12 in der 90°-Position. – Lösen Sie die Justierschraube 61 und ziehen Sie den Arretierknauf 29 wieder leicht fest. – Drehen Sie die Justierschraube soweit ein oder heraus bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist. – Anschließend ziehen Sie den Arretierknauf 29 wieder ganz fest. – Stellen Sie den gewünschten horizontalen Gehrungswinkel ein. (siehe „Horizontale Gehrungswinkel einstellen“, Seite 29) – Klappen Sie den Arretierhebel 24 nach rechts und ziehen Sie den Schiebeschlitten 1 nach vorne. (siehe Bild B) – Legen Sie das Werkstück auf den Sägetisch vor die Schutzhaube 6. – Positionieren Sie den Winkelanschlag 16 vor dem Werkstück in der linken Führungsnut 21. Arretieren Sie diese Stellung, indem Sie den Feststellknauf 44 fest anziehen. – Folgen Sie den Arbeitsschritten im Abschnitt „Gerade Schnitte sägen“ entsprechend. Überprüfen: – Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie auf den Sägetisch 11. Der Schenkel der Winkellehre muss mit dem Sägeblatt 38 auf der ganzen Länge bündig sein. Einstellen: (siehe Bild K) Falls der Winkelanzeiger 56 nach dem Einstellen nicht in einer Linie mit der 90°-Marke der Skala 57 ist, lösen Sie die Schraube 63 mit einem handelsüblichen Kreuzschlitzschraubendreher und richten den Winkelanzeiger entlang der 90°Marke aus. Grundeinstellungen prüfen und einstellen Standard-Gehrungswinkel 45° (vertikal) einstellen (siehe Bild K) Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen. Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug. – Wiederholen Sie die obengenannten Arbeitsschritte entsprechend für den vertikalen Gehrungswinkel von 45°: Lösen des Arretierknaufs 29, Einstellen der Justierschraube 62. Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus. Der Winkelanzeiger 56 darf dabei nicht wieder verstellt werden. Spannkraft des Parallelanschlags einstellen (siehe Bild L) Die Spannkraft des Parallelanschlags 8 kann nach häufigen Gebrauch nachlassen. – Ziehen Sie die Mutter 64 solange an, bis der Parallelanschlag wieder fest auf dem Sägetisch fixiert werden kann. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 33 Thursday, November 19, 2009 4:24 PM Deutsch | 33 Spiel des Schiebeschlittens einstellen (siehe Bild M) – Wird nach häufigem Gebrauch das Spiel des Schiebeschlittens 1 zu groß, ziehen Sie die Justierschrauben 65 an. Einlegeplatte einstellen (siehe Bild N) Überprüfen: Die Vorderseite der Einlegeplatte 3 muss bündig oder etwas unterhalb des Sägetisches sein, die Rückseite muss bündig oder etwas über dem Sägetisch sein. Einstellen: – Stellen Sie mit Hilfe der vier Justierschrauben 66 das richtige Niveau ein. Aufbewahrung und Transport (siehe Bild O) Elektrowerkzeug aufbewahren Zum Aufbewahren bietet Ihnen das Elektrowerkzeug die Möglichkeit, Schiebestock, Anschläge und Ersatzsägeblätter sicher zu befestigen. – Verriegeln Sie die gelbe Sicherheitsklappe 30 und den Arretierhebel 24 des Schiebeschlittens 1. – Bringen Sie das Elektrowerkzeug in Transportstellung. (siehe „Transportstellung“, Seite 28) – Lösen Sie den Zusatz-Parallelanschlag 18 vom Parallelanschlag 8 oder vom Winkelanschlag 16. – Positionieren Sie die Anschläge (8, 16, 18) und befestigen Sie den Schiebestock 22. – Wickeln Sie das Netzkabel um die Kabelhalter 31. – Ein Ersatzsägeblatt können Sie mit Hilfe der Befestigungsschraube 19 am Gerätegehäuse aufbewahren. Bosch Power Tools Elektrowerkzeug tragen f Tragen Sie das Elektrowerkzeug immer zu zweit, um Rückenverletzungen zu vermeiden. f Verwenden Sie beim Transportieren des Elektrowerkzeugs nur die Transportvorrichtungen und niemals die Schutzvorrichtungen, die Tischverlängerung 2 oder die Tischverbreiterung 9. – Greifen Sie zum Anheben oder Transportieren in die Griffmulden 67 seitlich am Sägetisch 11. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an. Reinigung Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 34 Thursday, November 19, 2009 4:24 PM 34 | Deutsch Zubehör Untergestell . . . . . . . . . . . . . . . . 2 607 001 967 Sägeblätter für Holz und Plattenmaterialien, Paneelen und Leisten Sägeblatt 254 x 30 mm, 40 Zähne . . . . . . . . . . . . . . . . . . 2 608 640 443 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Sägeblatt 254 x 30 mm, 60 Zähne . . . . . . . . . . . . . . . . . . 2 608 640 444 Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Kundendienst und Kundenberatung Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. In Deutschland sind nicht mehr gebrauchsfähige Elektrowerkzeuge zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstr. 3 37589 Kalefeld www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Nur für EU-Länder: Änderungen vorbehalten. Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 35 Thursday, November 19, 2009 4:24 PM English | 35 Safety Notes
