MANUAL DE UTILIZADOR PTS 10 BOSCH

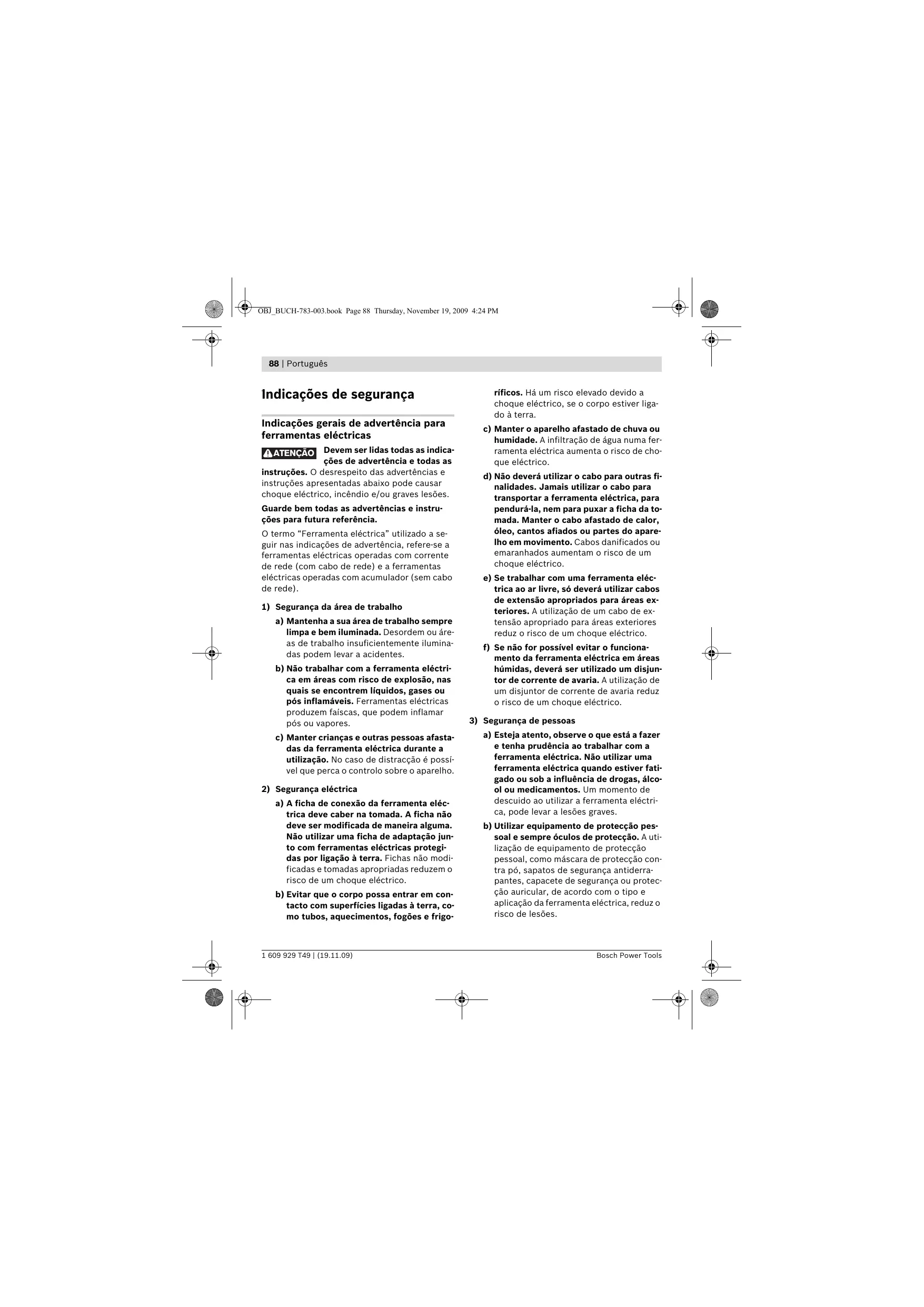

1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 88 Thursday, November 19, 2009 4:24 PM 88 | Português Indicações de segurança

Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. ATENÇÃO Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigo- 1 609 929 T49 | (19.11.09) ríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Bosch Power Tools OBJ_BUCH-783-003.book Page 89 Thursday, November 19, 2009 4:24 PM Português | 89 c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. Bosch Power Tools c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 90 Thursday, November 19, 2009 4:24 PM 90 | Português Indicações de segurança para serras circulares de mesa f Jamais se posicione sobre a ferramenta eléctrica. É possível que ocorram graves lesões se a ferramenta eléctrica tombar ou se por acaso entrar em contacto com a lâmina de serra. f Assegure-se de que a capa de protecção esteja funcionando correctamente e que possa ser movimentada livremente. Jamais prender a capa de protecção, de modo que permaneça aberta. f Manter as suas mãos afastadas da área de corte enquanto a ferramenta eléctrica estiver em funcionamento. Há perigo de lesões se houver contacto com a lâmina de serra. f Jamais passar as mãos por detrás da lâmina de serra para segurar a peça a ser trabalhada, para remover aparas de madeira ou por outros motivos. A distância entre a sua mão e a lâmina de serra em rotação não será suficiente. f Só conduzir a peça a ser trabalhada em direcção da lâmina de serra quando já estiver em funzionamento. Caso contrário há risco de um contragolpe, se a lâmina de serra se enganchar na peça a ser trabalhada. f Só utilizar a ferramenta eléctrica quando a superfície de trabalho estiver limpa e livre de aparas de madeira, etc.. Sobre a superfície de trabalho não deve se encontrar nenhuma ferramenta de ajuste, só a peça a ser trabalhada. Pequenos pedaços de madeira ou outros objectos que entrem em contacto com a lâmina de serra, podem ser atirados contra o operador com alta velocidade. f Sempre serrar apenas uma peça a ser trabalhada de cada vez. Peças a serem trabalhadas empilhadas ou encostadas podem bloquear a lâmina de serra ou podem ser deslocadas durante o processo de serrar. 1 609 929 T49 | (19.11.09) f Utilizar sempre um esbarro paralelo ou um esbarro angular. Isto aumenta a exactidão de corte e reduz a possibilidade de um emperramento da lâmina de serra. f Se a lâmina de serra emperrar, deverá desligar a serra e não movimentar a peça a ser trabalhada até a lâmina de serra parar. Para evitar um contragolpe, só deverá movimentar a peça a ser trabalhada depois que a lâmina de serra parar. Eliminar a causa do emperramento da lâmina de serra antes de ligar novamente a ferramenta eléctrica. f Não utilizar lâminas de serra embotadas, rachadas, empenadas ou danificadas. Lâminas de serra com dentes embotados ou incorrectamente alinhados causam um atrito maior, um contragolpe e emperram devido à fenda de corte apertada. f Sempre utilizar lâminas de serra do tamanho correcto e com orifício de admissão apropriado (p. ex. em forma de estrela ou redondo). Lâminas de serra não apropriadas para as peças de montagem da lâmina, funcionam desiquilibradamente e levam à perda de controlo. f Não utilizar lâminas de serra de aço de alta liga para trabahos rápidos (aço HSS). Estas lâminas de serra podem quebrar facilmente. f Jamais tocar na lâmina de serra após terminar o trabalho, antes que possa esfriar. A lâmina de serra torna-se extremamente quente durante o trabalho. f Jamais utilizar a ferramenta sem a placa de alimentação. Uma placa de alimentação defeituosa deve ser substituída. Se a lâmina de serra for utilizada sem uma placa de alimentação em perfeito estado, poderá provocar lesões. f Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Bosch Power Tools OBJ_BUCH-783-003.book Page 91 Thursday, November 19, 2009 4:24 PM Português | 91 f Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. f Jamais abandonar a ferramenta, antes que esta esteja completamente parada. Ferramentas de trabalho em funcionamento de inércia podem causar lesões. f Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico. Símbolos Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta eléctrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimorada da ferramenta eléctrica. Símbolo Significado f Usar protecção auricular. Ruídos podem provocar a surdez. f Usar uma máscara de protecção contra pó. f Usar óculos de protecção. f Área perigosa! Manter as mãos, os dedos e os braços afastados desta área. Apenas países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 92 Thursday, November 19, 2009 4:24 PM 92 | Português Símbolo Significado Indica o sentido de rotação da roda manual para abaixar (posição de transporte) e elevar (posição de trabalho) a lâmina de serra. Executar o ajuste do ângulo de meia-esquadria vertical (lâmina de serra móvel) na sequência indicada. Push

Indica a máxima altura admissível de uma peça a ser trabalhada com um ângulo de meia-esquadria padronizado de 90° e 45°. 90° 45° 75 mm 63 mm Observe as dimensões da lâmina de serra. Não deve haver folga entre o diâmetro do orifício e o fuso da ferramenta. Não utilizar adaptadores nem redutores. Ao substituir a lâmina de serra, deverá observar que a largura de corte não seja inferior e a espessura do tronco da lâmina não seja maior do que a espessura da cunha abridora. Indica a função do manípulo de fixação no esbarro angular ao ajustar ângulos de meia-esquadria horizontais. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 93 Thursday, November 19, 2009 4:24 PM Português | 93 Símbolo Significado Indica as possíveis posições do limitador paralelo na extensão da largura da mesa. A cor do adesivo corresponde às cores da escala sobre a barra de guia dianteira. A escala indica a distância em relação à lâmina de serra, conforme a posição do limitador paralelo. 220mm - 520mm 140mm - 250mm Descrição de funções Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Utilização conforme as disposições A ferramenta é destinada à utilização como aparelho estacionário, para cortes longitudinais e transversais, rectos, em madeira. Há a possibilidade de ângulos de meia-esquadria horizontais de –60° a +60°, assim como ângulos de meiaesquadria verticais de 90° a 45°. A ferramenta eléctrica foi projectada com uma potência apropriada para serrar madeira dura e macia, assim como painéis de partículas e painéis de fibras. Quando esta ferramenta eléctrica é operada como serra circular de bancada, ela não é homologada para serrar alumínio nem outros metais não ferrosos. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas. 1 Carril corrediço 2 Prolongamento da mesa 3 Placa de alimentação 4 Cunha abridora 5 Bocal de aspiração na capa de protecção 6 Capa de protecção 7 Adesivo para marcar a linha de corte 8 Limitador paralelo 9 Alargamento da mesa 10 Limitador paralelo do alargamento da mesa 9 11 Mesa para serrar 12 Roda manual para elevar e abaixar a lâmina de serra 13 Escala para distância entre a lâmina de serra e o limitador paralelo 8 14 Botão de PARAGEM DE EMERGÊNCIA 15 Ranhura de guia para o limitador paralelo 8 16 Limitador angular 17 Chave anular (23 mm; 13 mm) 18 Limitador paralelo adicional (alumínio) Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 94 Thursday, November 19, 2009 4:24 PM 94 | Português 19 Parafuso de fixação do depósito de lâminas de serra 46 Punho de aperto do limitador paralelo 20 Orifícios para montagem 21 Ranhura de guia para o limitador paralelo 48 Manípulos de fixação para o limitador paralelo adicional (alumínio) 22 Pau para empurrar 49 Limitador paralelo adicional (plástico) 23 Manípulo de fixação do prolongamento da mesa 2 50 Alavanca de travamento do veio 24 Alavanca de travamento do carril corrediço 52 Flange de montagem/flange de aperto 25 Manípulo de fixação para o limitador paralelo 10 53 Veio da ferramenta 26 Manípulo de fixação para o alargamento da mesa 9 27 Depósito do limitador paralelo adicional 18 28 Depósito do limitador paralelo 8 29 Manípulo de fixação para ajustar o ângulo vertical de meia-esquadria 30 Capa de segurança do interruptor de ligardesligar 31 Porta-cabo 32 Expulsão de aparas 33 Depósito do limitador angular 34 Mangueira de aspiração 35 Placa de base 36 Parafuso de sextavado interior para a fixação da cunha abridora 4 37 Entalhes para a placa de inserção 47 Carril perfilado 51 Porca de aperto 54 Manípulo de fixação para ângulo de meia-esquadria (horizontal) 55 Indicador de ângulo no esbarro angular 56 Indicador de ângulo (vertical) 57 Escala para ângulo de meia-esquadria (vertical) 58 Lente 59 Escala para distância entre a lâmina de serra e o limitador paralelo 10 60 Tecla para ligar 61 Parafuso de ajuste para ajustar o ângulo de chanfradura padrão vertical de 90° 62 Parafuso de ajuste para ajustar o ângulo de chanfradura padrão vertical de 45° 63 Parafuso para indicador de ângulo (vertical) 64 Porca para ajustar a força de aperto do limitador paralelo 8 39 Suporte para cunha abridora 65 Parafusos de ajuste para a folga do carril corrediço 40 Set de fixação “Capa de protecção” 66 Parafusos de ajuste para a placa de inserção 41 Set de fixação “Prolongamento da mesa” 67 Cavidades de pega 42 Amortecedor de borracha 68 Set de fixação “Suporte”* 38 Lâmina de serra 43 Carril de guia do limitador angular 69 Suporte* 44 Manípulo de fixação no limitador angular *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. 45 Conjunto de fixação “Limitador paralelo adicional/esbarro angular” 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 95 Thursday, November 19, 2009 4:24 PM Português | 95 Dados técnicos Declaração de conformidade Serra circular de mesa PTS 10 3 603 L03 2.. N° do produto Potência nominal consumida Tensão nominal Frequência N° de rotações em ponto morto

Limitação de corrente de arranque Peso conforme EPTA-Procedure 01/2003

23,5 Classe de protecção Exame CE de tipo n° 3400636.01CE pelo laboratório de teste notificado n° 2140. Processo técnico em: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification /II Máximas dimensões da peça a ser trabalhada, veja página 103. As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar. Medidas de lâminas de serra apropriadas Diâmetro da lâmina de serra

Espessura da lâmina mestre

1,8 Diâmetro do orifício

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 Montagem f Evitar um arranque involuntário da ferramenta eléctrica. A ficha de rede não deve estar conectada à alimentação de rede durante a montagem e durante todos trabalhos na ferramenta eléctrica. Volume de fornecimento Informação sobre ruídos Valores de medição para ruídos, averiguados conforme EN 61029. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 97 dB(A); Nível de potência acústica 110 dB(A). Incerteza K=3 dB. Usar protecção auricular! Bosch Power Tools Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 61029 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até

28.12.2009), 2006/42/EG (desde 29.12.2009).

Para tal deverá observar a apresentação do volume de fornecimento no início da instrução de serviço. Antes de colocar a ferramenta eléctrica em funcionamento pela primeira vez, deverá verificar se todas as peças especificadas abaixo foram fornecidas: – Serra circular de mesa (pré-montado: Alargamento da mesa 9, lâmina de serra 38, placa de inserção 3) – Placa de base 35 com parafusos de fenda em cruz pré-montados – Prolongamento da mesa 2 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 96 Thursday, November 19, 2009 4:24 PM 96 | Português – Set de fixação “Prolongamento da mesa” 41 (2 barras de guia, 2 parafusos com travamento de segurança, 2 clips, 2 manípulos de fixação curtos) – Limitadores paralelos 8 e 10 – Limitador paralelo adicional (alumínio) 18 com carril de perfil 47 – Limitador paralelo adicional (plástico) 49 – Esbarro angular 16 – Conjunto de fixação “Limitador paralelo adicional/esbarro angular” 45 (4 parafusos pequenos, 2 manípulos de fixação longos 48, 2 porcas quadradas e arruelas) – Capa de protecção 6 – Set de fixação “Capa de protecção” 40 (parafuso, porca, arruela) – Cunha abridora 4 com parafuso sextavado pré-montado 36 – Mangueira de aspiração 34 – Pau para empurrar 22 – Chave anular 17 em modelos de aparelho com suporte: – Suporte 69 (12 perfil, 4 tampas) – Set de fixação “Suporte” 68 (24 Parafusos com porcas para a montagem, 4 parafusos com porcas para a fixação da ferramenta eléctrica, 4 arruelas planas) Nota: Verificar se a ferramenta eléctrica apresenta danos. Antes de utilizar a ferramenta eléctrica, deverá controlar cuidadosamente todos os dispositivos de protecção e peças levemente danificadas e verificar se estão funcionando correctamente. Controlar se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas correctamente e corresponder a todas exigências, para que seja assegurado um funcionamento impecável. Dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada. 1 609 929 T49 | (19.11.09) Primeira colocação em funcionamento – Retirar todas as peças fornecidas cuidadosamente das respectivas embalagens. – Remover todo o material de embalagem da ferramenta eléctrica e dos acessórios fornecidos. – Observar especialmente que o material de embalagem por debaixo do bloco do motor seja removido. Ferramentas necessárias além das fornecidas: – Chave de fendas em cruz – Calibre angular – Chave anular ou de forqueta (13 mm) para a montagem do suporte Sequência de montagem Para facilitar o trabalho, deverá observar a sequência de montagem dos elementos do aparelho fornecidos. 1° Montagem por baixo – Mangueira de aspiração 34 – Placa de base 35 com parafusos de fenda em cruz pré-montados 2° Montagem por cima

Cunha abridora 4 Capa de protecção 6 Prolongamento da mesa 2 Limitador paralelo 8, limitadores paralelos adicionais (18 ou 49) e esbarro angular 16 Montagem por baixo – Colocar a ferramenta eléctrica sobre a mesa de serra 11. Montar a mangueira de aspiração (veja figura a) – Ligar a expulsão de aparas à carcaça da lâmina de serra e a expulsão de aparas 32 à carcaça do aparelho com a mangueira de aspiração 34. Bosch Power Tools OBJ_BUCH-783-003.book Page 97 Thursday, November 19, 2009 4:24 PM Português | 97 Montar a placa de base (veja figura b) – Colocar a placa de base 35 nos entalhes previstos para tal, de modo que os parafusos com fenda em cruz engatem nos orifícios da carcaça. – Apertar bem os parafusos com fenda em cruz para fixar a placa de base. Montagem por cima – Girar a ferramenta eléctrica, de modo que agora esteja na posição correcta para o trabalho. Montar a cunha abridora (veja figuras c1–c3) – Para tal, deverá levantar o lado da frente da placa de inserção 17 com a chave anular 3 e retirá-la dos entalhes 37. – Girar a roda manual 12 até o fim, no sentido contrário dos ponteiros do relógio, de modo que a lâmina de serra 38 se encontre na posição mais alta sobre a mesa de serra. – Para deslocar a lâmina de serra 38 é necessário soltar o manípulo de travamento 29. – Empurrar a cunha abridora 4, com os respectivos orifícios, sobre os pinos de fixação do suporte 39. – Fixar a cunha abridora 4 ao suporte 39, apertando bem o parafuso sextavado 36 com a chave anular 17 (13 mm). – Ajustar a lâmina de serra novamente em 90° e apertar o manípulo de travamento 29. (veja também “Ajustar ângulos de meia-esquadria verticais”, página 101) Nota: A cunha abridora deve estar alinhada com a lâmina de serra, para evitar que a peça a ser trabalhada possa emperrar. – Por final deverá montar novamente a placa de inserção 3. Enganchar a placa de inserção nos entalhes 37 e premir em seguida a placa de inserção para baixo, até ela engatar na mesa de serrar. Bosch Power Tools Montar a capa de protecção (veja figura d) Para a montagem deverá ser utilizado o conjunto de fixação “Capa de protecção” 40. (parafuso, porca, arruela) – Introduzir o parafuso 40 pelos orifícios da capa de protecção e da cunha abridora. O quadrado do parafuso deve engatar no respectivo entalhe da capa de protecção. – Colocar a arruela plana e a porca. – Apertar a porca com a chave anular 17 (13 mm) de modo que a capa de protecção fique firme em qualquer posição ajustada. Montar o pronlongamento da mesa (veja figuras e1–e2) Para a montagem deverá ser utilizado o conjunto de fixação “Prolongamento da mesa” 41. (2 barras de guia, 2 parafusos com travamento de segurança, 2 clips, 2 manípulos de fixação curtos) – Empurrar as duas barras de guia, até o fim, com a extremidade roscada para frente, nos respectivos orifícios do prolongamento da mesa 2. – Aparafusar o amortecedor de borracha 42 no prolongamento da mesa. – Para fixar, deverá introduzir os clips nos orifícios das barras de guia. – Introduzir em seguida o prolongamento da mesa com as duas barras de guia nos suportes previstos para tal, que se encontram sob a mesa de serra. – Atarraxar os parafusos, nas roscas previstas, para que não possam ser puxados para fora. – Atarraxar os manípulos de fixação 23 nas roscas previstas para tal, que se encontram sob a mesa de serrar. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 98 Thursday, November 19, 2009 4:24 PM 98 | Português Montar o esbarro angular (veja figuras f1–f2) – Introduzir o carril 43 do esbarro angular 16 numa das ranhuras de guia 21 da mesa de serrar previstas para tal. Nota: A posição do esbarro angular pode ser fixada na ranhura de guia esquerda do carril corrediço, girando o manípulo de fixação 44. – Montar o limitador paralelo adicional 18 de alumínio com o conjunto de fixação 45 fornecido com o esbarro angular. (2 parafusos curtos, 2 porcas quadradas e arruelas) Nota: Tenha atenção para que o limitador paralelo adicional esteja completamente apoiado sobre a mesa de serra. A distância entre a lâmina de serra e o limitador paralelo adicional deve ser de no máximo 15 mm. Montar o limitador paralelo (veja figuras g1–g3) O limitador paralelo 8 pode ser posicionado do lado esquerdo ou direito da lâmina de serra. – Atarraxar o punho de aperto 46 na rosca dianteira do limitador paralelo prevista para tal. – Primeiro apoiar o limitador paralelo na parte de trás da mesa de serra. Posicionar em seguida o limitador paralelo na ranhura de guia O limitador paralelo pode agora ser deslocado como desejar. – Para fixar o limitador paralelo, deverá premir o punho de aperto 46 para baixo. Ao serrar peças estreitas e ao serrar ângulos de meia-esquadria verticais é necessário montar o limitador paralelo adicional 18 de alumínio no limitador paralelo 8. Neste caso é possível fixar o limitador paralelo adicional 49 de plástico no esbarro angular. – Empurrar o carril perfilado 47 na ranhura que se encontra no lado curto do limitador paralelo adicional 18. – Posicionar o carril perfilado na frente do limitador paralelo 8, de modo que os orifícios de ambas as partes estejam alinhados. 1 609 929 T49 | (19.11.09) – Introduzir os manípulos de fixação 48 pelos orifícios laterais do limitador paralelo e apertar os parafusos. Ao serrar peças altas e estreitas o limitador paralelo adicional 18 de alumínio, deverá ser montado directamente no limitador paralelo 8. – Fixar o limitador paralelo adicional 18 com as 2 porca quadradas do conjunto de fixação 45 e os manípulos de fixação 48 directamente no limitador paralelo 8. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível, utilizar uma aspiração de pó. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respiratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. A aspiração de pó/de aparas pode ser bloqueada por pó, aparas ou por estilhaços da peça a ser trabalhada. – Desligar a ferramenta eléctrica e puxar a ficha de rede da tomada. – Aguardar até que a lâmina de serra esteja completamente parada. – Verificar a causa do bloqueio e eliminá-la. Bosch Power Tools OBJ_BUCH-783-003.book Page 99 Thursday, November 19, 2009 4:24 PM Português | 99 Aspiração externa (veja figura h) – Conectar uma mangueira de aspirador à expulsão de aparas 32. – Além disso poderá, para aumentar a potência de aspiração, conectar uma aspiração de pó ao bocal de aspiração 5. Para isto é necessário remover a capa do bocal de aspiração. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Montagem estacionária ou flexível f Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta eléctrica seja montada sobre uma superfície de trabalho plana e estável (p. ex. bancada de trabalho). Montagem sem suporte (veja figura i) – Fixar a ferramenta eléctrica à superfície de trabalho com uma união roscada apropriada. Para tal servem os orifícios 20. Montagem com suporte (veja figuras k1–k3 a partir da página 15) Para a montagem deverá ser utilizado o conjunto de fixação “Suporte” 68. (24 Parafusos com porcas para a montagem, 4 parafusos com porcas para a fixação da ferramenta eléctrica, 4 arruelas planas) – Aparafusar o suporte 69. Apertar bem os parafusos. – Fixar a ferramenta eléctrica sobre a superfície de apoio do suporte. Para tal servem os orifícios 20 da ferramenta eléctrica, assim como os orifícios oblongos do suporte. Troca de ferramenta (veja figuras j1 – j4) f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. f Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra. Seleccionar a lâmina de serra apropriada para o material que deseja trabalhar. Só utilizar lâminas de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta eléctrica. Só utilizar lâminas de serra que correspondam aos dados característicos indicados nesta instrução de serviço e que sejam controlados conforme EN 847-1 e respectivamente marcados. Desmontar a lâmina de serra – Para tal, deverá levantar o lado da frente da placa de inserção 17 com a chave anular 3 e retirá-la dos entalhes 37. – Girar a roda manual 12 até o fim, no sentido contrário dos ponteiros do relógio, de modo que a lâmina de serra 38 se encontre na posição mais alta sobre a mesa de serra. – Girar a porca de aperto 51 com a chave anular 17 (23 mm) e puxar ao mesmo tempo a alavanca de travamento do veio 50 até engatar. – Manter a alavanca de travamento do veio puxada e desatarraxar a porca de aperto no sentido contrário dos ponteiros do relógio. – Retirar o flange de aperto 52. – Retirar a lâmina de serra 38. Montar a lâmina de serra Se necessário, deverá limpar todas as partes antes de serem montadas. – Colocar a nova lâmina de serra no flange de montagem 52 do veio da ferramenta 53. Nota: Não utilizar lâminas de serra pequenas demais. A fenda entre a lâmina de serra e a cunha abridora deve ter no máximo 5 mm. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 100 Thursday, November 19, 2009 4:24 PM 100 | Português f Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de protecção! – Colocar o flange de aperto 52 e a porca de aperto 51. – Girar a porca de aperto 51 com a chave anular 17 (23 mm) e puxar ao mesmo tempo a alavanca de travamento do veio 50 até engatar. – Apertar a porca de aperto no sentido dos ponteiros do relógio. – Recolocar a placa de inserção 3. (veja figura c3) Funcionamento f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Posição de transporte e posição de trabalho da lâmina de serra Posição de transporte – Girar a roda manual 12 no sentido dos ponteiros do relógio, até os dentes da lâmina de serra 38 se encontrarem abaixo da mesa de serra 11. Posição de trabalho – Girar a roda manual 12 no sentido contrário dos ponteiros do relógio, até os dentes da lâmina de serra 38 se encontrarem aprox. 5 mm acima da peça a ser trabalhada. Aumentar a mesa de serra Apoiar ou escorar as extremidades de peças compridas. Prolongamento/alargamento da mesa (veja figura A) Para aumentar a superfície da mesa de serra, é possível puxar para fora os seguintes carris, tanto no lado de trás como no lado direito da ferramenta eléctrica. Prolongamento da mesa 2 (prolonga a mesa de serra 11 para trás, por mais 215 mm) e/ou Alargamento da mesa 9 (alarga a mesa de serra 11 para a direita, por mais 285 mm) – Pegar sob o carril desejado pelo centro e puxá-lo no máximo até o fim. – Apertar firmemente os respectivos manípulos de fixação (23 ou 26) nas barras de guia para fixar a posição. Para peças pesadas pode ser necessário apoiar os carrís. Carril corrediço (veja figura B) Com carril corrediço 1 podem ser serradas peças com uma largura máxima de até 305 mm. Ao mesmo tempo é alcançada uma maior precisão ao serrar, especialmente junto com um esbarro angular 16. (veja “Serrar ângulos de meiaesquadria horizontais com auxílio do carril corrediço”, página 103) – Para tal deverá bascular a alavanca de travamento 24 para a direita. O carril corrediço deve poder ser deslocado completamente para frente e para trás. Nota: Assegure-se de que a capa de protecção esteja correctamente posicionada. Ela deve sempre estar apoiada sobre a peça a ser trabalhada. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 101 Thursday, November 19, 2009 4:24 PM Português | 101 Ajustar ao ângulo de chanfradura Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta eléctrica, para assegurar cortes precisos (veja “Controlar e realizar os ajustes básicos”, página 103). Ajustar ângulos de meia-esquadria horizontais (Esbarro angular) (veja figura C) O ângulo de meia-esquadria horizontal pode ser ajustado numa faixa de 60° (na esquerda) a 60° (na direita). – Soltar o manípulo de fixação 54, se estiver apertado. – Girar o esbarro angular até o indicador de ângulo 55 indicar o ângulo desejado. – Reapertar o manípulo de fixação 54. Ajustar ângulos de meia-esquadria verticais (Lâmina de serra) (veja figura D) O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de 90° a 45°. – Soltar o manípulo de fixação 29 levemente no sentido contrário dos ponteiros do relógio. Nota: Ao soltar completamente o manípulo de travamento, a lâmina de serra é deslocada pela força da gravidade, para uma posição que corresponde a aprox. 30°. – Premir a roda manual 12 para trás (Push) e mantê-la nesta posição. Em seguida os dentes da corrediça engatam na coroa dentada. – Girar a roda manual até o indicador de ângulo 56 indicar o ângulo de meia-esquadria desejado na escala 57. – Reapertar o manípulo de fixação 29. Ajustar os esbarros paralelos Limitador paralelo 8 (veja figura E) A marcação na lente 58 indica na escala 13 a distância ajustada entre o limitador paralelo e a lâmina de serra. – Posicionar o limitador paralelo no lado desejado da lâmina de serra. (veja também “Montar o limitador paralelo”, página 98) – Para soltar é necessário puxar o punho de aperto 46 para cima e deslocar o limitador paralelo até a lente de aumento 58 indicar a distância desejada em relação à lâmina de serra. – Para fixar o limitador paralelo, deverá premir o punho de aperto 46 para baixo. Limitador paralelo 10 no alargamento da mesa (veja figura F) O limitador paralelo 10 pode ser posicionado do lado esquerdo ou direito do alargamento da mesa 9. A cor do adesivo sobre o limitador paralelo corresponde às cores da escala 59 sobre a barra de guia dianteira. A escala indica a distância em relação à lâmina de serra, conforme a posição do limitador paralelo. – Aparafusar o limitador paralelo no alargamento da mesa, na posição desejada. – Segurar sob o alargamento da mesa pelo centro e puxá-lo para fora, até a escala verde ou a amarela indicar a distância desejada à lâmina de serra. Para o ajuste rápido e preciso dos ângulos padrões de 90° e 45°, foram previstos limitadores na caixa do aparelho. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 102 Thursday, November 19, 2009 4:24 PM 102 | Português Ajustar o limitador paralelo adicional Ao serrar peças estreitas e ao serrar ângulos de meia-esquadria verticais é necessário montar o limitador paralelo adicional 18 de alumínio no limitador paralelo 8. (veja figura g2) Peças curtas podem ser emperradas entre o limitador paralelo e a lâmina de serra, podem ser puxadas pela lâmina de serra a subir e então atiradas para longe. Portanto deverá ajustar o limitador paralelo adicional de modo que a extremidade de guia termine na área entre o dente da lâmina de serra que está mais à frente e o centro da lâmina de serra. – Para tal deverá soltar todos os parafusos de fixação 48 e deslocar o limitador paralelo adicional 18 de acordo. – Reapertar os manípulos. Ao serrar peças altas e estreitas o limitador paralelo adicional 18 de alumínio, deverá ser montado directamente no limitador paralelo 8. (veja figura g3) Colocação em funcionamento Ligar (veja figuras G1–G2) – Deslocar o botão de PARADA DE EMERGÊNCIA 14 para a direita e abrir a tampa de segurança amarela 30. – Para a colocação em funcionamento deverá premir a tecla de ligar verde 60. – Em seguida deverá fechar a capa de segurança, sem engatar. Desligar (veja figura G3) – Premir o botão vermelho de PARAGEM DE EMERGÊNCIA 14. Falha de corrente O interruptor de ligar-desligar é um interruptor de tensão zero, que evita o re-arranque da ferramenta eléctrica após uma falha de corrente eléctrica (p.ex. puxar a ficha da tomada durante o funcionamento). Para em seguida colocar a ferramenta eléctrica novamente em funcionamento, deverá premir novamente a tecla de ligar verde 60. 1 609 929 T49 | (19.11.09) Indicações de trabalho Indicações gerais para serrar f Antes de todos os cortes, deverá assegurase de que a lâmina de serra não possa de modo algum entrar em contacto com os limitadores nem com quaisquer outras partes do aparelho. Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral. A cunha abridora deve estar alinhada com a lâmina de serra, para evitar que a peça a ser trabalhada possa emperrar. Não trabalhar peças empenadas. A peça a ser trabalhada deve sempre ter um lado recto para encostar no limitador paralelo. Sempre guardar a vara corrediça na ferramenta eléctrica. Não utilizar a ferramenta eléctrica para ensamblar, ranhurar nem fender. Marcar a linha de corte – Desenhar no adesivo redondo amarelo 7 a espessura da lâmina de serra. Desta forma é possível posicionar exactamente a peça a ser serrada, sem ter que abrir a capa de protecção. Posição do operador (veja figura H) f Não se posicione em uma linha com a lâmina de serra, na frente da ferramenta eléctrica, mas sempre deslocado lateralmente em relação à lâmina de serra. Desta forma o seu corpo estará protegido contra um possível contragolpe. – Manter as mãos, os dedos e os braços afastados da lâmina de serra em rotação. Observar as seguintes indicações: – Manter a peça a ser trabalhada seguramente com ambas as mãos e premir firmemente contra a mesa de serra, especialmente para trabalhos sem limitadores. (veja figura I) – Para serrar peças estreitas e para serrar ângulos de chanfradura verticais, deverá sempre utilizar o deslocador 22 fornecido e o limitador paralelo adicional 18. (veja figura J) Bosch Power Tools OBJ_BUCH-783-003.book Page 103 Thursday, November 19, 2009 4:24 PM Português | 103 Máximas dimensões da peça a ser trabalhada Ângulo de meia-esquadria vertical máx. altura da peça a ser trabalhada [mm] 90°

Serrar Serrar cortes rectos – Ajustar o limitador paralelo 8 para a largura de corte desejada. (veja “Ajustar os esbarros paralelos”, página 101) – Colocar a peça sobre a mesa de serrar na frente da cobertura de protecção 6. – Elevar ou abaixar a lâmina de serra com a roda manual 12, até os dentes superiores da serra se encontrarem aprox. 5 mm acima da superfície da peça a ser trabalhada. Nota: Assegure-se de que a capa de protecção esteja correctamente posicionada. Ela deve sempre estar apoiada sobre a peça a ser trabalhada. – Ligar a ferramenta eléctrica. – Serrar a peça com avanço uniforme. – Desligar a ferramenta eléctrica e aguardar até a lâmina de serra estar completamente parada. Serrar ângulos verticais de meia-esquadria – Ajustar o ângulo de meia-esquadria vertical desejado. (veja “Ajustar ângulos de meia-esquadria verticais”, página 101) – Seguir respectivamente os passos de trabalho na secção “Serrar cortes rectos”. Ajustar a distância entre a lâmina de serra e o limitador paralelo no esbarro angular (vejz figura f2) A distância entre a lâmina de serra e o limitador paralelo adicional deve ser de no máximo 15 mm. – Se o limitador paralelo adicional 18 estiver atrás da linha de corte deverá soltar ambos os parafusos do conjunto de fixação 45. – Deslocar o limitador paralelo adicional e reapertar os parafusos. Bosch Power Tools Serrar ângulos de meia-esquadria horizontais com o carril corrediço travado – Ajustar o ângulo de meia-esquadria horizontal desejado. (veja “Ajustar ângulos de meiaesquadria horizontais”, página 101) – O esbarro angular deve movimentar-se livremente na ranhura de guia 21 (esquerda ou direita). Se necessário deverá soltar o manípulo de fixação 44. – Seguir respectivamente os passos de trabalho na secção “Serrar cortes rectos”. Serrar ângulos de meia-esquadria horizontais com auxílio do carril corrediço – Ajustar o ângulo de meia-esquadria horizontal desejado. (veja “Ajustar ângulos de meiaesquadria horizontais”, página 101) – Bascular a alavanca de travamento 24 para a direita e puxar o carril corrediço 1 para frente. (veja figura B) – Colocar a peça sobre a mesa de serrar na frente da cobertura de protecção 6. – Posicionar o esbarro angular 16 na frente da peça a ser trabalhada, na ranhura de guia esquerda 21. Travar nesta posição, apertando firmemente o manípulo de fixação 44. – Seguir respectivamente os passos de trabalho na secção “Serrar cortes rectos”. Controlar e realizar os ajustes básicos Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta eléctrica, para assegurar cortes precisos. Para tal são necessárias experiência e ferramentas especiais. Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável. Ajustar o ângulo de meia-esquadria padrão de 90° (vertical) – Ajustar um ângulo de meia-esquadria de 90°. Controlar: – Ajustar um calibre angular em 90° e colocálo sobre a mesa de serra 11. O lado do calibre angular deve estar alinhado no comprimento completo com a lâmina de serra 38. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 104 Thursday, November 19, 2009 4:24 PM 104 | Português Ajustar: (veja figura K) Ajustar a placa de inserção (veja figura N) – Soltar o manípulo de fixação 29 e manter a lâmina de serra com auxílio da roda manual 12 na posição 90°. – Soltar o parafuso de ajuste 61 e reapertar o manípulo de fixação 29. – Apertar ou desapertar o parafuso de ajuste, até o lado do calibre angular estar alinhado em todo o comprimento com a lâmina de serra. – Em seguida deverá reapertar firmemente o manípulo de fixação 29. Controlar: O lado da frente da placa de inserção 3 deve estar alinhada à mesa de serra ou um pouco abaixo da mesa dela, o lado de trás deve estar alinhado à mesa de serra ou um pouco acima dela. Se após o ajuste, o indicador de ângulo 56 não estiver em uma linha com a marca de 90° da escala 57, deverá soltar o parafuso 63 com uma chave de fenda em cruz de tipo comercial e alinhar o indicador de ângulo ao longo da marca de 90°. Ajustar o ângulo de meia-esquadria padrão de 45° (vertical) (veja figura K) – Repetir respectivamente os passos de trabalho mencionados acima, para o ângulo de meia-esquadria vertical de 45°: soltar o manípulo de fixação 29, ajustar o parafuso de ajuste 62. O indicador de ângulo 56 não deve ser desajustado. Ajustar a força de aperto do limitador paralelo (veja figura L) A força de aperto do limitador paralelo 8 pode diminuir após frequente utilização. – Apertar a porca 64 até o limitador paralelo poder ser firmemente fixo na mesa de serra. Ajustar a folga do carril corrediço (veja figura M) – Se a folga do carril corrediço 1 tornar-se demasiado grande após uma frequente utilização; se for o caso, deverá apertar os parafusos de ajuste 65. 1 609 929 T49 | (19.11.09) Ajustar: – Ajustar o nível correcto com os quatro parafusos de ajuste 66. Arrecadação e transporte (veja figura O) Guardar a ferramenta eléctrica Para a arrecadação, é possível fixar seguramente o deslocador, os limitadores e as lâminas sobressalentes da ferramenta. – Travar a capa de segurança 30 amarela e a alavanca de fixação 24 do carril corrediço 1. – Colocar a ferramenta eléctrica na posição de transporte. (veja “Posição de transporte”, página 100) – Soltar o limitador paralelo adicional 18 do limitador paralelo 8 ou do esbarro angular 16. – Posicionar os esbarros (8, 16, 18) e fixar a vara corrediça 22. – Enrolar o cabo de rede eléctrica em volta do porta cabo 31. – Uma lâmina de serra sobressalente pode ser guardada na carcaça do aparelho com ajuda do parafuso de fixação 19. Transportar a ferramenta eléctrica f A ferramenta eléctrica deve ser sempre carregada por duas pessoas, para evitar lesões nas costas. f A ferramenta eléctrica só deve ser transportada pelos dispositivos de transporte e jamais pelo prolongamento da mesa 2 nem pelo alargamento da mesa 9. – Para levantar ou transportar, deverá pegar pelas cavidades 67 que se encontram nos lados da mesa de serra 11. Bosch Power Tools OBJ_BUCH-783-003.book Page 105 Thursday, November 19, 2009 4:24 PM Português | 105 Manutenção e serviço Manutenção e limpeza f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica. Limpeza Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Após cada etapa de trabalho deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel. Acessórios Suporte . . . . . . . . . . . . . . . . . . . 2 607 001 967 Lâminas de serra para madeira e materiais de placas, painéis e tramelas Lâmina de serra 254 x 30 mm, 40 dentes . . . . . . . . . . . . . . . . . . 2 608 640 443 Lâmina de serra 254 x 30 mm, 60 dentes . . . . . . . . . . . . . . . . . . 2 608 640 444 Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 E-Mail: sac@bosch-sac.com.br Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. As peças de plástico são marcadas para uma reciclagem sortida. Apenas países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Sob reserva de alterações. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 106 Thursday, November 19, 2009 4:24 PM 106 | Italiano Norme di sicurezza
