LIETOŠANAS INSTRUKCIJA PTS 10 BOSCH

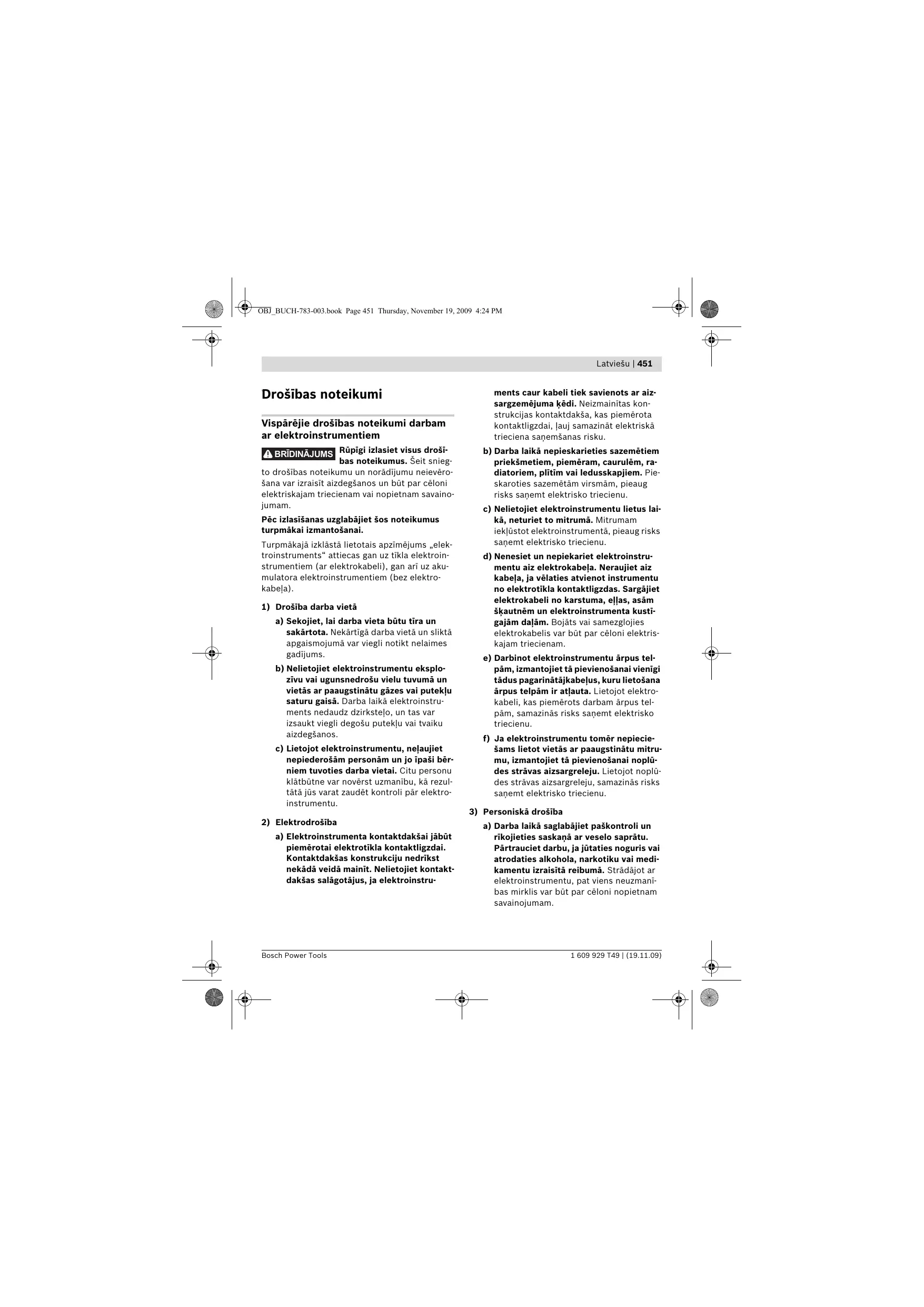

Vispārējie drošības noteikumi darbam ar elektroinstrumentiem BRĪDINĀJUMS Rūpīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstruments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1) Drošība darba vietā

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums. b) Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. ments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. f) Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

3) Personiskā drošība

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstru- Bosch Power Tools a) Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 452 Thursday, November 19, 2009 4:24 PM 452 | Latviešu b) Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c) Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. d) Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. e) Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētās situācijās. f) Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus elektroinstrumenta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. g) Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību. 1 609 929 T49 | (19.11.09)

4) Saudzējoša apiešanās un darbs ar elektroinstrumentiem

a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. d) Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. e) Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Bosch Power Tools OBJ_BUCH-783-003.book Page 453 Thursday, November 19, 2009 4:24 PM Latviešu | 453 g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

a) Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi galda ripzāģiem f Neatbalstieties pret elektroinstrumentu. Elektroinstrumenta apgāšanās darba laikā vai nejauša pieskaršanās zāģa asmenim var izraisīt nopietnu savainojumu. f Nodrošiniet, lai kustīgais aizsargpārsegs pareizi funkcionētu un varētu brīvi kustēties. Nekādā gadījumā nenostipriniet aizsargpārsegu paceltā stāvoklī. f Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu. f Nesniedzieties aiz zāģa asmens, lai turētu zāģējamo priekšmetu, notīrītu koka skaidas vai kāda cita iemesla dēļ. Šādā gadījumā attālums starp rokām un rotējošo zāģa asmeni kļūst nepieļaujami mazs. f Kontaktējiet zāģējamo priekšmetu ar zāģa asmeni tikai tad, ja tas griežas. Zāģa asmenim ieķeroties zāģējamajā priekšmetā, var notikt atsitiens. f Lietojiet elektroinstrumentu tikai tad, ja uz apstrādājamā priekšmeta virsmas neatrodas instrumenti, koka skaidas, u.c. priekšmeti. Pat nelieli koka vai citi priekšmeti, nonākot saskarē ar rotējošu zāģa asmeni, var tikt mesti ar lielu ātrumu un trāpīt darbinstrumenta lietotājam. Bosch Power Tools f Vienmēr zāģējiet tikai vienu priekšmetu. Zāģējot vairākus priekšmetus, kas novietoti blakus vai viens uz otra, zāģa asmens var tikt iespiests vai zāģējamie priekšmeti var spiesties cits pret citu un savstarpēji nobīdīties. f Vienmēr izmantojiet paralēlo vai leņķa vadotni. Tā ļauj uzlabot zāģējuma precizitāti un samazina zāģa asmens iespiešanas iespēju. f Gadījumā ja iestrēgst zāģa asmens, izslēdziet elektroinstrumentu un turiet apstrādājamo priekšmetu nekustīgi, līdz zāģa asmens ir pilnīgi apstājies. Lai izvairītos no atsitiena, apstrādājamo priekšmetu drīkst pārvietot tikai pēc zāģa asmens apstāšanās. Pirms elektroinstrumenta atkārtotas iedarbināšanas noskaidrojiet un novērsiet zāģa asmens iestrēgšanas cēloni. f Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāģa asmeņus. Zāģa asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāģējumu, kas rada pastiprinātu berzi, var būt par cēloni zāģa asmens iespiešanai zāģējumā un izraisīt atsitienu. f Vienmēr lietojiet pareiza izmēra zāģa asmeņus ar piemērotas formas centrālo atvērumu (piemēram, zvaigznes veida vai apaļu). Zāģa asmeņi, kas nav piemēroti zāģa stiprinājuma ierīcēm, slikti centrējas un var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu. f Nelietojiet zāģa asmeņus, kas izgatavoti no stipri leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt. f Pēc darba nepieskarieties zāģa asmenim, līdz tas nav atdzisis. Darba laikā zāģa asmens stipri sakarst. f Nelietojiet elektroinstrumentu bez asmens aptverplāksnes. Nomainiet aptverplāksni, ja tā ir bojāta. Ja elektroinstrumentā nav iestiprināta nebojāta asmens aptverplāksne, zāģa asmens var izraisīt savainojumu. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 454 Thursday, November 19, 2009 4:24 PM 454 | Latviešu f Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. f Uzturiet darba vietu tīru. Īpaši bīstams ir dažādu materiālu putekļu sajaukums. Vieglo metālu putekļi ir ļoti ugunsnedroši un sprādzienbīstami. f Nelietojiet elektroinstrumentu, ja ir bojāts tā elektrokabelis. Ja elektrokabelis tiek bojāts darba laikā, nepieskarieties tam, bet izvelciet kabeļa kontaktdakšu no elektrotīkla kontaktligzdas. Strādājot ar instrumentu, kuram ir bojāts elektrokabelis, pieaug risks saņemt elektrisko triecienu. f Neizlaidiet elektroinstrumentu no rokām, pirms tas nav pilnīgi apstājies. Pēc instrumenta izslēgšanas tajā iestiprinātais darbinstruments zināmu laiku turpina rotēt un var izraisīt savainojumus. Simboli Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos apzīmējumus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu. Simbols Nozīme f Lietojiet līdzekļus dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. f Nēsājiet putekļu aizsargmasku. f Nēsājiet aizsargbrilles. f Bīstama zona! Sekojiet, lai Jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šīs zonas. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 455 Thursday, November 19, 2009 4:24 PM Latviešu | 455 Simbols Nozīme Tikai ES valstīm Neizmetiet nolietotos elektroinstrumentus sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc, jāizjauc un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiek parādīts rokriteņa griešanas virziens, iegremdējot (transporta stāvoklis) un paceļot (darba stāvoklis) zāģa asmeni. Tiek parādītas darbības, kas jāveic noteiktā secībā, iestādot vertikālo zāģēšanas leņķi (zāģa asmens ir noliecams). Push

90° 45° 75 mm Tiek parādīts apstrādājamā priekšmeta maksimālais pieļaujamais augstums pie vertikālā apstrādes leņķa standarta vērtībām 90° un 45°. 63 mm Izvēloties zāģa asmeni, ņemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez spēles. Nelietojiet samazinošos ieliktņus vai adapterus diametru salāgošanai. Nomainot zāģa asmeni, sekojiet, lai zāģējuma platums nebūtu mazāks un asmens pamatnes biezums nebūtu lielāks par asmens ķīļa biezumu. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 456 Thursday, November 19, 2009 4:24 PM 456 | Latviešu Simbols Nozīme Tiek parādītas leņķa vadotnes stiprinošās galviņas funkcijas, iestādot horizontālo zāģēšanas leņķi. Tiek parādīti paralēlās vadotnes iespējamie stāvokļi uz galda paplašinātāja. Uzlīmes krāsu attēlojums atbilst skalas krāsojumam uz priekšējā vadstieņa. Uz skalas ir parādīts attālums līdz zāģa asmenim, atkarībā no paralēlās vadotnes stāvokļa. 220mm - 520mm 140mm - 250mm Funkciju apraksts Rūpīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pielietojums Šis elektroinstruments ir izmantojams stacionārā režīmā taisnu zāģējumu veidošanai kokā gareniskā un šķērsu virzienā. Tas spēj darboties ar horizontālo apstrādes leņķi robežās no –60° līdz +60° un vertikālo zāģēšanas leņķi robežās no 90° līdz 45°. Pēc savas jaudas elektroinstruments ir piemērots cieta un mīksta koka, kā arī skaidu un šķiedru plākšņu zāģēšanai. Lietojot elektroinstrumentu kā galda ripzāģi, to nav atļauts izmantot alumīnija vai citu krāsaino metālu zāģēšanai. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta attēliem, kas sniegti lietošanas pamācības grafiskajā daļā. 1 Pārbīdāms galds 2 Galda pagarinātājs 3 Aptverplāksne 4 Asmens ķīlis 5 Putekļu uzsūkšanas īscaurule 6 Aizsargpārsegs 7 Uzlīme zāģējuma trases iezīmēšanai 8 Paralēlā vadotne 9 Galda paplašinātājs 10 Paralēlā vadotne uz galda paplašinātāja 9 11 Zāģēšanas galds 12 Rokritenis zāģa asmens pacelšanai un iegremdēšanai 13 Skala attāluma noteikšanai no zāģa asmens līdz paralēlajai vadotnei 8 14 AVĀRIJAS izslēdzēja poga 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 457 Thursday, November 19, 2009 4:24 PM Latviešu | 457 15 Vadotnes grope paralēlās vadotnes 8 pārvietošanai 45 Stiprinājuma komplekts „paralēlajai palīgvadotnei/lenķa vadotnei“ 16 Leņķa vadotne 46 Rokturis paralēlās vadotnes fiksēšanai 17 Gredzenatslēga (23 mm; 13 mm) 47 Profilstienis 18 Paralēlā palīgvadotne (alumīnija) 48 Skrūves paralēlās palīgvadotnes (alumīnija) stiprināšanai 19 Skrūve zāģa asmens turētāja stiprināšanai 20 Atvērumi elektroinstrumenta nostiprināšanai 49 Paralēlā palīgvadotne (plastmasas) 21 Grope leņķa vadotnes pārvietošanai 51 Piespiedējuzgrieznis 22 Bīdstienis 52 Balstpaplāksne/piespiedējpaplāksne 23 Galviņa galda pagarinātāja 2 stiprināšanai 53 Darbvārpsta 24 Svira pārbīdāmā galda fiksēšanai 25 Galviņa paralēlās vadotnes 10 stiprināšanai 54 Stiprinošā galviņa horizontālā zāģēšanas leņķa iestādīšanai 26 Galviņa galda paplašinātāja 9 stiprināšanai 55 Leņķa vadotnes pagrieziena leņķa rādītājs 27 Paralēlās palīgvadotnes 18 turētājs 56 Vertikālā zāģēšanas leņķa rādītājs 28 Paralēlās vadotnes 8 turētājs 57 Vertikālā zāģēšanas leņķa skala 29 Fiksējošā galviņa vertikālā zāģēšanas leņķa iestādīšanai 58 Lupa 50 Svira darbvārpstas fiksēšanai 30 Ieslēdzēja drošības vāciņš 59 Skala attāluma noteikšanai no zāģa asmens līdz paralēlajai vadotnei 10 31 Elektrokabeļa turētājs 60 Ieslēgšanas taustiņš 32 Īscaurule skaidu izvadīšanai 61 Regulējošā skrūve vertikālā zāģēšanas leņķa standarta vērtības 90° iestādīšanai 33 Leņķa vadotnes turētājs 34 Uzsūkšanas šļūtene 35 Dibenplāksne 36 Skrūve ar sešstūra galvu asmens ķīļa 4 stiprināšanai 37 Izgriezumi aptverplāksnes ievietošanai 38 Zāģa asmens 39 Asmens ķīļa turētājs 40 Stiprinājuma komplekts „aizsargpārsegam“ 41 Stiprinājuma komplekts „galda pagarinātājam“ 42 Gumijas buferis 43 Leņķa vadotnes vadstienis 44 Galviņa leņķa vadotnes stiprināšanai Bosch Power Tools 62 Regulējošā skrūve vertikālā zāģēšanas leņķa standarta vērtības 45° iestādīšanai 63 Vertikālā zāģēšanas leņķa rādītāja skrūve 64 Uzgrieznis paralēlās vadotnes 8 nostiprināšanas spēka iestādīšanai 65 Skrūves pārbīdāmā galda spēles regulēšanai 66 Skrūves aptverplāksnes regulēšanai 67 Padziļinājumi satveršanai 68 Stiprinājuma komplekts „paliktnim“* 69 Paliktnis* *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 458 Thursday, November 19, 2009 4:24 PM 458 | Latviešu Tehniskie parametri Informācija par troksni Galda ripzāģis PTS 10 3 603 L03 2.. Izstrādājuma numurs Nominālā patērējamā jauda Nominālais spriegums Frekvence Griešanās ātrums brīvgaitā

Palaišanas strāvas ierobežošana Svars atbilstoši EPTA-Procedure 01/2003

Elektroaizsardzības klase 23,5 /II Maksimālie apstrādājamā priekšmeta izmēri ir sniegti lappusē 465. Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230/240 V. Iekārtām, kas paredzētas zemākam spriegumam vai ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN 61029. Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis 97 dB(A); trokšņa jaudas līmenis 110 dB(A). Izkliede K=3 dB. Nēsājiet ausu aizsargus! Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 61029, kā arī direktīvām 2004/108/EK, 98/37/EK (līdz 28.12.2009) un 2006/42/EK (no 29.12.2009). EK izstrādājuma parauga pārbaude Nr. 3400636.01CE, kas veikta reģistrētā pārbaudes vietā Nr. 2140. Tehniskā dokumentācija no: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties. Piemērotu zāģa asmeņu izmēri Zāģa asmens diametrs

1,8 Centrālā atvēruma diametrs

1 609 929 T49 | (19.11.09) Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 Bosch Power Tools OBJ_BUCH-783-003.book Page 459 Thursday, November 19, 2009 4:24 PM Latviešu | 459 Montāža Elektroinstrumenta izpildījums ar paliktni f Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Elektroinstrumenta salikšanas un apkalpošanas laikā tā elektrokabeļa kontaktdakša nedrīkst būt pievienota pie barojošā elektrotīkla kontaktligzdas. Piegādes komplekts Izstrādājuma piegādes komplekts ir attēlots lietošanas pamācības pielikumā. Pirms elektroinstrumenta lietošanas pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst šādas vienības. – Galda ripzāģis (ar nostiprinātu galda paplašinātāju 9, zāģa asmeni 38 un aptverplāksni 3) – Dibenplāksne 35 ar tajā iestiprinātām skrūvēm ar krustrievas galvu – Galda pagarinātājs 2 – Stiprinājuma komplekts „galda pagarinātājam“ 41 (2 vadstieņi, 2 noturskrūves, 2 aizspiedņi, 2 īsās stiprinošās galviņas) – Paralēlās vadotnes 8 un 10 – Paralēlā palīgvadotne (alumīnija) 18 ar profilstieni 47 – Paralēlā palīgvadotne (plastmasas) 49 – Leņķa vadotne 16 – Stiprinājuma komplekts „paralēlajai palīgvadotnei“ 45 (4 īsās skrūves, 2 garās stiprinošās galviņas 48, 2 četrstūra uzgriežņi un paplāksnes) – Aizsargpārsegs 6 – Stiprinājuma komplekts „aizsargpārsegam“ (skrūve, uzgrieznis, paplāksne) – Asmens ķīlis 4 ar tajā iestiprinātu skrūvi ar sešstūra galvu 36 – Uzsūkšanas šļūtene 34 – Bīdstienis 22 – Gredzenatslēga 17 Bosch Power Tools – Paliktnis 69 (12 profili, 4 pēdu uzmavas) – Stiprinājuma komplekts „paliktnim“ 68 (24 skrūves ar uzgriežņiem salikšanai, 4 skrūves ar uzgriežņiem elektroinstrumenta nostiprināšanai, 4 paplāksnes) Piezīme. Pārbaudiet, vai nav bojāts elektroinstruments vai kāda no tā daļām. Turpinot elektroinstrumenta lietošanu, uzmanīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieliem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi nostiprinātai un jāpilda tai paredzētais uzdevums, nodrošinot pareizu elektroinstrumenta darbību. Bojātās aizsargierīces vai citas instrumenta daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā. Pirms lietošanas – Uzmanīgi izsaiņojiet visas piegādātās elektroinstrumenta daļas. – Noņemiet iesaiņojuma materiālu no elektroinstrumenta un no kopā ar to piegādātajiem piederumiem. – Pievērsiet īpašu uzmanību tam, lai tiktu izņemts zem darbinstrumenta galvas ievietotais iesaiņojuma materiāls. Papildus piegādes komplektam, darbam ir nepieciešami šādi instrumenti – Krustrievas skrūvgriezis – Leņķmērs – Gredzenatslēga vai vaļējā atslēga (13 mm) paliktņa salikšanai Montāžas secība Lai atvieglotu darbu, ievērojiet piegādāto elektroinstrumenta daļu montāžas secību.

1. Montāža no apakšas

– Uzsūkšanas šļūtene 34 – Dibenplāksne 35 ar tajā iestiprinātām skrūvēm ar krustrievas galvu 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 460 Thursday, November 19, 2009 4:24 PM 460 | Latviešu

2. Montāža no augšas

Asmens ķīlis 4 Aizsargpārsegs 6 Galda pagarinātājs 2 Paralēlā vadotne 8, paralēlā palīgvadotne (18 vai 49) un leņķa vadotne 16 Montāža no apakšas – Novietojiet elektroinstrumentu uz zāģēšanas galda 11. Uzsūkšanas šļūtenes montāža (skatīt attēlu a) – Savienojiet putekļu uzsūkšanas īscauruli zāģa asmens aizsargpārsegā ar skaidu izvadīšanas atveri 32 instrumenta korpusā, izmantojot uzsūkšanas šļūteni 34. Dibenplāksnes montāža (skatīt attēlu b) – Ievietojiet dibenplāksni 35 tai paredzētajos izgriezumos tā, lai dibenplāksnē iestiprinātās skrūves ar krustrievas galvu ievietotos korpusā izveidotajos urbumos. – Nostipriniet dibenplāksni, stingri pieskrūvējot skrūves ar sešstūra galvu. Montāža no augšas – Apgrieziet elektroinstrumentu tā, lai tas atrastos darbam piemērotā stāvoklī. Asmens ķīļa montāža (skatīt attēlus c1–c3) – Ar gredzenatslēgas 17 palīdzību paceliet aptverplāksnes 3 priekšējo daļu un izņemiet aptverplāksni no izgriezumiem 37. – Grieziet rokriteni 12 pretēji pulksteņa rādītāju kustības virzienam, līdz zāģa amens 38 ir pacelts iespējami augstu virs zāģēšanas galda. – Lai noliektu zāģa asmeni 38 sānu virzienā, atskrūvējiet fiksējošo galviņu 29. – Pārbīdiet asmens ķīli 4 tā, lai tā atvērumi novietotos uz turētāja 39 stiprinošajiem izciļņiem. – Nostipriniet asmens ķīli 4 uz turētāja 39, šim nolūkam stingri pieskrūvējot skrūvi ar sešstūra galvu 36 ar gredzenatslēgas 17 (13 mm) palīdzību. 1 609 929 T49 | (19.11.09) – No jauna nostādiet zāģa asmeni 90° leņķī un stingri pieskrūvējiet fiksējošo galviņu 29 (par to lasiet arī sadaļā „Vertikālā zāģēšanas leņķa iestādīšana“ lappusē 464). Piezīme. Lai novērstu asmens iestrēgšanu apstrādājamajā priekšmetā, asmens ķīlim jāatrodas vienā līnijā ar zāģa asmeni. – Nobeigumā iestipriniet aptverplāksni 3. Šim nolūkam ieāķējiet aptverplāksni izgriezumos 37 un spiediet to lejup, līdz aptverplāksne fiksējas zāģēšanas galdā. Aizsargpārsega montāža (skatīt attēlu d) Montāžai izmantojiet stiprinājuma komplektu „aizsargpārsegam“ 40. (skrūve, uzgrieznis, paplāksne) – Izbīdiet skrūvi 40 caur urbumiem aizsargpārsegā un asmens ķīlī. Skrūves četrstūra profilam jāievietojas atbilstošajā aizsargpārsega izgriezumā. – Novietojiet uz skrūves paplāksni un uzskrūvējiet uzgriezni. – Ar gredzenatslēgu 17 (13 mm) pievelciet uzgriezni tik daudz, lai aizsargpārsegs noturētos ikvienā iespējamajā stāvoklī. Galda pagarinātāja montāža (skatīt attēlus e1–e2) Montāžai izmantojiet stiprinājuma komplektu „galda pagarinātājam“ 41. (2 vadstieņi, 2 noturskrūves, 2 aizspiedņi, 2 īsās stiprinošās galviņas). – Līdz galam iebīdiet abus vadstieņus ar vītņotajiem galiem pa priekšu šim nolūkam paredzētajos galda pagarinātāja 2 urbumos. – Ieskrūvējiet gumijas buferi 42 galda pagarinātājā. – Iebīdiet fiksējošos aizspiedņus vadstieņu urbumos. – Nobeigumā iebīdiet galda abus galda pagarinātāja vadstieņus šim nolūkam paredzētajos turētājos zem zāģēšanas galda. Bosch Power Tools OBJ_BUCH-783-003.book Page 461 Thursday, November 19, 2009 4:24 PM Latviešu | 461 – Lai nodrošinātu vadstieņus pret izvilkšanu no turētājiem, ieskrūvējiet noturskrūves šim nolūkam paredzētajās vītnēs. – Ieskrūvējiet stiprinošās galviņas 23 šim nolūkam paredzētajās vītnēs zem zāģēšanas galda. Leņķa vadotnes montāža (skatīt attēlus f1–f2) – Iebīdiet vadstieni 43, kas nepieciešams leņķa vadotnes 16 pārvietošanai, vienā no šim nolūkam paredzētajām zāģēšanas galda 21 gropēm. Piezīme. Leņķa vadotni var fiksēt pārbīdāmā galda kreisajā gropē, pieskrūvējot stiprinošo galviņu 44. – Nostipriniet uz leņķa vadotnes paralēlo palīgvadotni 18 no alumīnija, izmantojot kopā ar instrumentu piegādāto stiprinājuma komplektu 45. (2 īsās skrūves, 2 četrstūra uzgriežņi un paplāksnes). Piezīme. Sekojiet, lai paralēlā palīgvadotne pilnīgi novietotos uz zāģēšanas galda. Attālums starp zāģa asmeni un paralēlo palīgvadotni nedrīkst pārsniegt 15 mm. Paralēlās vadotnes montāža (skatīt attēlus g1–g3) Paralēlo vadotni 8 var pēc vajadzības nostiprināt pa labi vai pa kreisi no zāģa asmens. – Ieskrūvējiet fiksējošo rokturi 46 šim nolūkam paredzētajā vītnē paralēlās vadotnes priekšpusē. – Vispirms novietojiet paralēlo vadotni uz zāģēšanas galda aizmugurējās malas. Tad novietojiet paralēlo vadotni uz zāģēšanas galda vadotnes gropes 15. Līdz ar to paralēlo vadotni var pēc vēlēšanās pārbīdīt. – Lai nostiprinātu paralēlo vadotni, nospiediet fiksējošo rokturi 46 lejup. Zāģējot šaurus priekšmetus un veidojot slīpus zāģējumus ar vertikālu zāģēšanas leņķi, paralēlā palīgvadotne 18 no alumīnija jānostiprina uz paralēlās vadotnes 8. Šādā gadījumā paralēlo palīgvadotni 49 no plastmasas var nostiprināt uz leņķa vadotnes. Bosch Power Tools – Iebīdiet profilstieni 47 gropē, kas izvietota paralēlās palīgvadotnes 18 īsākajā pusē. – Novietojiet profilstieni blakus paralēlajai vadotnei 8 tās priekšā tā, lai sakristu urbumi abās šajās daļās. – Izbīdiet stiprinošās skrūves 48 caur paralēlās vadotnes sānu atvērumiem un tās stingri pieskrūvējiet. Zāģējot augstus, šaurus priekšmetus, paralēlā palīgvadotne 18 no alumīnija jānostiprina tieši uz paralēlās vadotnes 8. – Nostipriniet paralēlo palīgvadotni 18 ar 2 četrstūra uzgriežņiem no stiprinājuma komplekta 45 un stiprinošajām skrūvēm 48 tieši uz paralēlās vadotnes 8. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Ja iespējams, pielietojiet putekļu uzsūkšanu. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā priekšmeta atlūzas. – Izslēdziet elektroinstrumentu un atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas. – Nogaidiet, līdz pilnīgi apstājas zāģa asmens. – Nosakiet nosprostošanās cēloni un novērsiet nosprostojumu. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 462 Thursday, November 19, 2009 4:24 PM 462 | Latviešu Putekļu uzsūkšana ar ārējā putekļsūcēja palīdzību (skatīt attēlu h) – Pievienojiet putekļsūcēja šļūteni skaidu izvadīšanas atverei 32. – Lai paaugstinātu uzsūkšanas jaudu, uzsūkšanas īscaurulei 5 var pievienot papildu putekļsūcēju. Šim nolūkam noņemiet vāciņu no uzsūkšanas īscaurules. Putekļsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai. Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus putekļsūcējus. Stacionāra vai pusstacionāra uzstādīšana f Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda). Uzstādīšana bez paliktņa(skatīt attēlu i) – Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet atvērumus 20 (skatīt attēlu B1). Uzstādīšana ar paliktni (skatīt attēlus k1–k3 lappusē 15) Salikšanai izmantojiet stiprinājuma komplektu „paliktnim“ 68. (24 skrūves ar uzgriežņiem salikšanai, 4 skrūves ar uzgriežņiem elektroinstrumenta nostiprināšanai, 4 paplāksnes). – Salieciet paliktni 69. Stingri pieskrūvējiet skrūves. – Nostipriniet elektroinstrumentu uz paliktņa balstvirsmām. Izmantojiet šim nolūkam urbumus 20 elektroinstrumentā un gareniskos atvērumus paliktnī. Darbinstrumenta nomaiņa (skatīt attēlus j1 – j4) f Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. f Zāģa asmeņu nomaiņas laikā uzvelciet aizsargcimdus. Pieskaroties zāģa asmeņiem, var gūt savainojumus. Izvēlieties apstrādājamajam materiālam piemērotu zāģa asmeni. Izmantojiet vienīgi zāģa asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā. Izmantojiet tikai zāģa asmeņus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi marķēti. Zāģa asmens noņemšana – Ar gredzenatslēgas 17 palīdzību paceliet aptverplāksnes 3 priekšējo daļu un izņemiet aptverplāksni no izgriezumiem 37. – Grieziet rokriteni 12 pretēji pulksteņa rādītāju kustības virzienam, līdz zāģa amens 38 ir pacelts iespējami augstu virs zāģēšanas galda. – Grieziet piespiedējuzgriezni 51 ar gredzenatslēgu 17 (23 mm) un vienlaikus velciet darbvārstas fiksēšanas sviru 50, līdz darbvārpsta fiksējas. – Turiet pievilktu darbvārstas fiksēšanas sviru un noskrūvējiet piespiedējuzgriezni, griežot to pretēji pulksteņa rādītāju kustības virzienam. – Noņemiet piespiedējpaplāksni 52. – Noņemiet zāģa asmeni 38. Zāģa asmens iestiprināšana Ja nepieciešams, pirms griešanas diska iestiprināšanas notīriet visas iestiprināmās daļas. – Novietojiet jaunu zāģa asmeni uz balstpaplāksnes 52, kas atrodas uz darbvārpstas 53. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 463 Thursday, November 19, 2009 4:24 PM Latviešu | 463 Piezīme. Nelietojiet pārāk mazus zāģa asmeņus. Attālums starp zāģa asmeni un asmens ķīli nedrīkst pārsniegt 5 mm. f Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz asmens aizsarga! – Novietojiet uz darbvārpstas piespiedējpaplāksni 52 un uzskrūvējiet piespiedējuzgriezni 51. – Grieziet piespiedējuzgriezni 51 ar gredzenatslēgu 17 (23 mm) un vienlaikus velciet darbvārstas fiksēšanas sviru 50, līdz darbvārpsta fiksējas. – Stingri pieskrūvējiet piespiedējuzgriezni, griežot to pulksteņa rādītāju kustības virzienā. – No jauna ievietojiet aptverplāksni 3. (skatīt attēlu c3). Lietošana f Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Zāģa asmens transporta stāvoklis un darba stāvoklis Transporta stāvoklis – Grieziet rokriteni 12 pulksteņa rādītāju kustības virzienā, līdz zāģa asmens 38 zobi nolaižas zemāk par zāģēšanas galda 11 virsmu. Darba stāvoklis Zāģēšanas galda izmēru palielināšana Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta. Zāģēšanas galda pagarināšana/paplašināšana (attēls A) Lai palielinātu zāģēšanas galda laukumu, elektroinstrumenta mugurpusē un labajā pusē var izvilkt šādus pagarinātājus: zāģēšanas galda pagarinātāju 2 (ļauj pagarināt zāģēšanas galdu 11 virzienā uz aizmuguri par 215 mm) un/vai zāģēšanas galda paplašinātāju 9 (ļauj paplašināt zāģēšanas galdu 11 virzienā pa labi par 285 mm). – No apakšas satveriet vajadzīgo pagarinātāju tā vidusdaļā un līdz galam izvelciet ārā. – Lai fiksētu pagarinātāju stāvokli, stingri pieskrūvējiet attiecīgo stiprinošo galviņu (23 vai 26) uz pagarinātāju vadstieņiem. Apstrādājot smagus priekšmetus, pagarinātājus vajadzības gadījumā var atbalstīt. Pārbīdāmais galds (attēls B) Izmantojot pārbīdāmo galdu 1, ar elektroinstrumentu iespējams zāģēt priekšmetus ar platumu līdz 305 mm. Bez tam pārbīdāmais galds ļauj paaugstināt zāģēšanas precizitāti, īpaši tad, ja tas tiek lietots kopā ar leņķa vadotni 16. (skatīt sadaļu „Slīpu zāģējumu veidošana ar horizontālu zāģēšanas leņķi, lietojot pārbīdāmo galdu“ lappusē 466). – Pārvietojiet fiksējošo sviru 24 pa labi. Pēc tam pārbīdāmo galdu var līdz galam brīvi izvilkt ārā (uz priekšpusi) vai arī iebīdīt iekšā (uz mugurpusi). – Grieziet rokriteni 12 pretēji pulksteņa rādītāju kustības virzienam, līdz zāģa asmens 38 zobi paceļas aptuveni 5 mm virs apstrādājamā priekšmeta virsmas. Piezīme. Nodrošiniet, lai aizsargpārsegs atrastos pareizā stāvoklī. Zāģēšanas laikā tam vienmēr jābalstās pret apstrādājamā priekšmeta virsmu. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 464 Thursday, November 19, 2009 4:24 PM 464 | Latviešu Griešanas leņķa iestādīšana Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestādījumus (skatīt sadaļu „Svarīgāko iestādījumu pārbaude un korekcija“ lappusē 466). Horizontālā zāģēšanas leņķa iestādīšana (ar leņķa vadotni) (attēls C) Horizontālo zāģēšanas leņķi var iestādīt robežās no 60° (virzienā pa kreisi) līdz 60° (virzienā pa labi). – Atskrūvējiet stiprinošo galviņu 54, ja tā ir pieskrūvēta. – Pagrieziet leņķa vadotni, līdz leņķa rādītājs 55 parāda vēlamo zāģēšanas leņķi. – Pieskrūvējiet fiksējošo rokturi 54. Vertikālā zāģēšanas leņķa iestādīšana (ar zāģa asmeni) (attēls D) Vertikālo zāģēšanas leņķi var iestādīt robežās no 90° līdz 45°. – Nedaudz atskrūvējiet fiksējošo galviņu 29, griežot to pretēji pulksteņa rādītāju kustības virzienam. Piezīme. Pilnīgi atskrūvējot fiksējošo galviņu, zāģa asmens smaguma spēka iespaidā nosveras uz sāniem līdz stāvoklim, kas atbilst aptuveni 30° noliecei. – Nospiediet rokriteni 12 (Push) un turiet to šādā stāvoklī. Tādējādi kulises zobi nonāk sazobē ar rokriteņa zobaploci. – Grieziet rokriteni, līdz līdz zāģēšanas leņķa rādītājs 56 parāda vēlamo zāģēšanas leņķi uz skalas 57. – Tad no jauna stingri pieskrūvējiet fiksējošo galviņu 29. Lai ātri un precīzi iestādītu zāģēšanas zāģēšanas leņķa standarta vērtības 90° un 45°, uz elektroinstrumenta korpusa ir izveidotas īpašas atdures. 1 609 929 T49 | (19.11.09) Paralēlo vadotņu iestādīšana Paralēlā vadotne 8 (attēls E) Marķējuma atzīme lupā 58 parāda iestādīto attālumu no paralēlās vadotnes līdz zāģa asmenim uz skalas 13. – Novietojiet paralēlo vadotni vēlamajā zāģa asmens pusē. (par to lasiet arī sadaļā „Paralēlās vadotnes montāža“ lappusē 461). – Pavelciet augšup fiksējošo rokturi 46, atbrīvojot paralēlo vadotni, un tad pārbīdiet vadotni, līdz marķējuma atzīme lupā 58 parāda iestādīto attālumu līdz zāģa asmenim. – Lai nostiprinātu paralēlo vadotni, nospiediet fiksējošo rokturi 46 lejup. Paralēlā vadotne 10 uz galda paplašinātāja (attēls F) Paralēlo vadotni 10 var pēc vajadzības nostiprināt pa labi vai pa kreisi no galda paplašinātāja 9. Uzlīmes krāsu attēlojums uz paralēlās vadotnes atbilst skalas 59 krāsojumam uz priekšējā vadstieņa. Uz skalas ir parādīts attālums līdz zāģa asmenim, atkarībā no paralēlās vadotnes stāvokļa. – Pieskrūvējiet paralēlo vadotni vēlamajā stāvoklī uz galda paplašinātāja. – No apakšas satveriet galda paplašinātāju aiz vidējās daļas un izvelciet to, līdz uz zaļās vai dzeltenās skalas ir nolasāms vēlamais attālums līdz zāģa asmenim. Paralēlās palīgvadotnes iestādīšana Zāģējot šaurus priekšmetus un veidojot slīpus zāģējumus ar vertikālu zāģēšanas leņķi, paralēlā palīgvadotne 18 no alumīnija jānostiprina uz paralēlās vadotnes 8. (skatīt attēlu g2). Īsi priekšmeti zāģēšanas laikā var iestrēgt starp paralēlo vadotni un zāģa asmeni vai arī ieķerties augšupejošajā zāģa asmenī un tikt mesti prom. Tāpēc iestādiet paralēlo palīgvadotni tādā stāvoklī, lai tās priekšējais gals atrastos starp zāģa asmens priekšējo zobu un tā viduspunkta projekciju. Bosch Power Tools OBJ_BUCH-783-003.book Page 465 Thursday, November 19, 2009 4:24 PM Latviešu | 465 – Šim nolūkam atskrūvējiet stiprinošās skrūves 48 un pārvietojiet paralēlo palīgvadotni 18 vajadzīgajā stāvoklī. – No jauna stingri pieskrūvējiet stiprinošās skrūves. Zāģējot augstus, šaurus priekšmetus, paralēlā palīgvadotne 18 no alumīnija jānostiprina tieši uz paralēlās vadotnes 8. (skatīt attēlu g3). Uzsākot lietošanu Ieslēgšana (skatīt attēlus G1 –G2) Lai novērstu asmens iestrēgšanu apstrādājamajā priekšmetā, asmens ķīlim jāatrodas vienā līnijā ar zāģa asmeni. Neapstrādājiet greizus vai nepareizas formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie paralēlās vadotnes. Sekojiet, lai uz elektroinstrumenta vienmēr glabātos bīdstienis. Nelietojiet elektroinstrumentu ierobju, gropju un iezāģējumu veidošanai. – Pabīdiet sarkano AVĀRIJAS izslēdzēja pogu 14 pa kreisi un atveriet dzelteno ieslēdzēja drošības vāciņu 30. – Lai iedarbinātu elektroinstrumentu, nospiediet zaļo ieslēgšanas taustiņu 60. – Tad aizveriet drošības vāciņu, to nenofiksējot. Zāģējuma trases iezīmēšana Izslēgšana (skatīt attēlu G3) f Nestāviet elektroinstrumenta priekšā uz vienas līnijas ar zāģa asmeni, bet gan vienmēr turieties no tā sānis. Tā Jūsu ķermenis būs pasargāts no iespējamā atsitiena. – Nospiediet sarkano AVĀRIJAS izslēdzēja pogu 14. Elektrobarošanas pārtraukums Elektroinstrumentā tiek izmantots tā saucamais nulles sprieguma ieslēdzējs, kas novērš tā patvaļīgu atkārtotu ieslēgšanos pēc pārtraukuma elektrobarošanas padevē (piemēram, pēc kontaktdakšas atvienošanas no barojošā elektrotīkla elektroinstrumenta darbības laikā). – Uz apaļās dzeltenās uzlīmes 7 iezīmējiet zāģa asmens atrašanās vietu un biezumu. Tas ļaus zāģēšanas laikā precīzi novietot apstrādājamo priekšmetu, neatverot aizsargpārsegu. Lietotāja atrašanās vieta (attēls H) – Netuviniet rokas un pirkstus rotējošam zāģa asmenim. Šajā sakarā ievērojiet šādus norādījumus. Norādījumi darbam – Stingri turiet apstrādājamo priekšmetu ar abām rokām un cieši spiediet to pie zāģēšanas galda, īpaši tad, ja netiek izmantota vadotne. (attēls I) – Zāģējot šaurus priekšmetus un veidojot slīpos zāģējumus ar vertikālu zāģēšanas leņķi, vienmēr lietojiet kopā ar instrumentu piegādāto bīdstieni 22 un paralēlo palīgvadotni 18. (attēls J). Vispārējie norādījumi zāģēšanai Apstrādājamā priekšmeta maksimālie izmēri Lai pēc tam no jauna iedarbinātu elektroinstrumentu, jānospiež zaļais ieslēgšanas taustiņš 60. f Pirms zāģēšanas vienmēr pārliecinieties, ka zāģa asmens jebkurā zāģēšanas fāzē neskars vadotni vai citas elektroinstrumenta daļas. Sargājiet zāģa asmeņus no kritieniem un triecieniem. Nepakļaujiet zāģa asmeņus sānu spiedienam. Bosch Power Tools Vertikālais zāģēšanas leņķis Maks. priekšmeta augstums [mm] 90°

1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 466 Thursday, November 19, 2009 4:24 PM 466 | Latviešu Zāģēšana Taisno zāģējumu veidošana – Pārvietojiet paralēlo vadotni 8 stāvoklī, kas atbilst vēlamajam atzāģējamā priekšmeta platumam. (skatīt sadaļu „Paralēlo vadotņu iestādīšana“ lappusē 464). – Novietojiet apstrādājamo priekšmetu uz zāģēšanas galda, aizsarga 6 priekšā. – Griežot rokriteni 12, paceliet vai nolaidiet zāģa asmeni tā, lai tā augšējais zobs atrastos aptuveni 5 mm virs apstrādājamā priekšmeta virsmas. Piezīme. Nodrošiniet, lai aizsargpārsegs atrastos pareizā stāvoklī. Zāģēšanas laikā tam vienmēr jābalstās pret apstrādājamā priekšmeta virsmu. – Ieslēdziet elektroinstrumentu. – Pārzāģējiet priekšmetu, vienmērīgi pārvietojot elektroinstrumentu. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens pilnīgi apstājas. – Leņķa vadotnei brīvi jāpārvietojas kreisajā vai labējā vadotnes gropē 21. Šim nolūkam atskrūvējiet stiprinošo galviņu 44, ja tā ir pieskrūvēta. – Veiciet darbu sadaļā „Taisno zāģējumu veidošana“ aprakstītajā secībā. Slīpu zāģējumu veidošana ar horizontālu zāģēšanas leņķi, lietojot pārbīdāmo galdu – Iestādiet vēlamo horizontālo zāģēšanas leņķi (skatīt sadaļu „Horizontālā zāģēšanas leņķa iestādīšana“ lappusē 464). – Pārvietojiet fiksējošo sviru 24 pa labi un pavelciet pārbīdāmo galdu 1 uz priekšu. (attēls B). – Novietojiet apstrādājamo priekšmetu uz zāģēšanas galda, aizsarga 6 priekšā. – Novietojiet leņķa vadotni 16 pirms apstrādājamā priekšmeta, ievietojot to kreisajā vadotnes gropē 21. Nostipriniet leņķa vadotni šajā stāvoklī stingri pieskrūvējot stiprinošo galviņu 44. – Veiciet darbu sadaļā „Taisno zāģējumu veidošana“ aprakstītajā secībā. Zāģēšana ar vertikālo apstrādes leņķi – Iestādiet vēlamo vertikālo zāģēšanas leņķi (skatīt sadaļu „Vertikālā zāģēšanas leņķa iestādīšana“ lappusē 464). – Veiciet darbu sadaļā „Taisno zāģējumu veidošana“ aprakstītajā secībā. Slīpu zāģējumu veidošana ar vertikālu zāģēšanas (skatīt attēlu f2) Attālums starp zāģa asmeni un paralēlo palīgvadotni nedrīkst pārsniegt 15 mm. – Ja paralēlā palīgvadotne 18 atrodas aiz zāģējuma trases, atskrūvējiet abas stiprinājuma komplekta 45 skrūves. – Pārvietojiet paralēlo palīgvadotni vēlamajā stāvoklī un stingri pieskrūvējiet skrūves. Slīpu zāģējumu veidošana ar horizontālu zāģēšanas leņķi un fiksētu pārbīdāmo galdu – Iestādiet vēlamo horizontālo zāģēšanas leņķi (skatīt sadaļu „Horizontālā zāģēšanas leņķa iestādīšana“ lappusē 464). 1 609 929 T49 | (19.11.09) Svarīgāko iestādījumu pārbaude un korekcija Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestādījumus. Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti. Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi. Vertikālā zāģēšanas leņķa standarta vērtības 90° iestādīšana – Iestādiet vertikālo zāģēšanas leņķi 90°. Pārbaude – Iestādiet uz leņķmēra 90° leņķi un novietojiet to uz zāģēšanas galda 11. Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa asmenim 38. Bosch Power Tools OBJ_BUCH-783-003.book Page 467 Thursday, November 19, 2009 4:24 PM Latviešu | 467 Regulēšana (attēls K) Aptverplāksnes iestādīšana (skatīt attēlu N) – Atskrūvējiet fiksējošo galviņu 29 un ar rokriteņa 12 palīdzību noturiet zāģa asmeni 90° leņķī. – Atskrūvējiet regulējošo skrūvi 61 un nedaudz pieskrūvējiet fiksējošo galviņu 29. – Ieskrūvējiet vai izskrūvējiet regulējošo skrūvi, panākot, lai leņķmēra mērstienis visā garumā cieši piespiestos zāģa asmenim. – Nobeigumā stingri pieskrūvējiet fiksējošo galviņu 29. Pārbaude Aptverplāksnes 3 priekšējai malai jāatrodas vienā līmenī ar zāģēšanas galda virsmu vai nedaudz zem tās, bet aizmugurējai malai jāatrodas vienā līmenī ar zāģēšanas galda virsmu vai nedaudz virs tās. Ja zāģēšanas leņķa rādītājs 56 pēc iestādīšanas neatrodas uz vienas līnijas ar atzīmi 90° uz skalas 57, ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi 63 un savietojiet leņķa rādītāju ar skalas 90° atzīmi. Uzglabāšana un transports (skatīt attēlu O) Vertikālā zāģēšanas leņķa standarta vērtības 45° iestādīšana (attēls K) – Atkārtojiet iepriekš aprakstītās darbības vertikālā zāģēšanas leņķa fiksētajaistandarta vērtībai 45°: atskrūvējiet fiksējošo galviņu 29, iestādiet leņķi ar regulējošās skrūves 62 palīdzību. Šajā gadījumā zāģēšanas leņķa rādītāju 56 vairs nedrīkst pārvietot. Paralēlās vadotnes piespiedējspēka iestādīšana (skatīt attēlu L) Ilgstoši lietojot elektroinstrumentu, paralēlās vadotnes 8 nostiprināšanas spēks var samazināties. – Šādā gadījumā pievelciet uzgriezni 64, līdz paralēlo vadotni no jauna kļūst iespējams stingri nostiprināt uz zāģēšanas galda. Pārbīdāmā galda spēles iestādīšana (skatīt attēlu M) – Ja pēc ilgstošas elektroinstrumenta lietošanas tā pārbīdāmā galda 1 spēle ir kļuvusi pārāk liela, pievelciet regulējošās skrūves 65. Regulēšana – Ar četru regulējošo skrūvju 66 palīdzību iestādiet pareizu aptverplāksnes līmeni. Elektroinstrumenta uzglabāšana Uzglabāšanas laikā uz elektroinstrumenta iespējams droši nostiprināt bīdstieni, visas vadotnes un rezerves zāģa asmeni – Nostipriniet dzelteno ieslēdzēja drošības vāciņu 30 un pievelciet fiksējošo sviru 24, kas paredzēta pārbīdāmā galda 1 nostiprināšanai. – Pārvietojiet darbinstrumenta galvu transporta stāvoklī. (skatīt sadaļu „Transporta stāvoklis“ lappusē 463). – Atskrūvējiet paralēlo palīgvadotni 18 no paralēlās vadotnes 8 vai no leņķa vadotnes 16. – Ievietojiet vadotnes (8, 16, 18) tām paredzētajos turētājos un nostipriniet bīdstieni 22. – Uztiniet elektrokabeli uz turētāja 31. – Uzglabāšanas laikā rezerves zāģa asmeni var nostiprināt uz elektroinstrumenta korpusa ar stiprinošo skrūvi 19. Elektroinstrumenta pārnešana f Lai novērstu mugurkaula savainojumus, vienmēr pārnesiet elektroinstrumentu divatā. f Pārvietojot elektroinstrumentu, lietojiet vienīgi šim nolūkam piemērotas transportēšanas ierīces, bet nekad neceliet to aiz zāģēšanas galda pagarinātāja 2 vai paplašinātāja 9. – Lai paceltu un/vai pārvietotu elektroinstrumentu, satveriet to aiz padziļinājumiem 67 zāģēšanas galda 11 sānos. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 468 Thursday, November 19, 2009 4:24 PM 468 | Latviešu Apkalpošana un apkope Apkalpošana un tīrīšana f Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas, tas nogādājams remontam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes. Tīrīšana Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu. Piederumi Paliktnis . . . . . . . . . . . . . . . . . . . 2 607 001 967 Zāģa asmeņi kokam un plākšņu materiāliem, paneļiem un līstēm Zāģa asmens 254 x 30 mm, 40 zobu . . . . . . . . . . . . . . . . . . . 2 608 640 443 Zāģa asmens 254 x 30 mm, 60 zobu . . . . . . . . . . . . . . . . . . . 2 608 640 444 Tehniskā apkalpošana un konsultācijas klientiem Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Izstrādājuma plastmasas detaļas ir attiecīgi marķētas, kas atvieglo to šķirošanu. Tikai ES valstīm Neizmetiet nolietotos elektroinstrumentus sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc, jāizjauc un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 469 Thursday, November 19, 2009 4:24 PM Lietuviškai | 469 Saugos nuorodos
