MANUAL DE UTILIZARE PTS 10 BOSCH

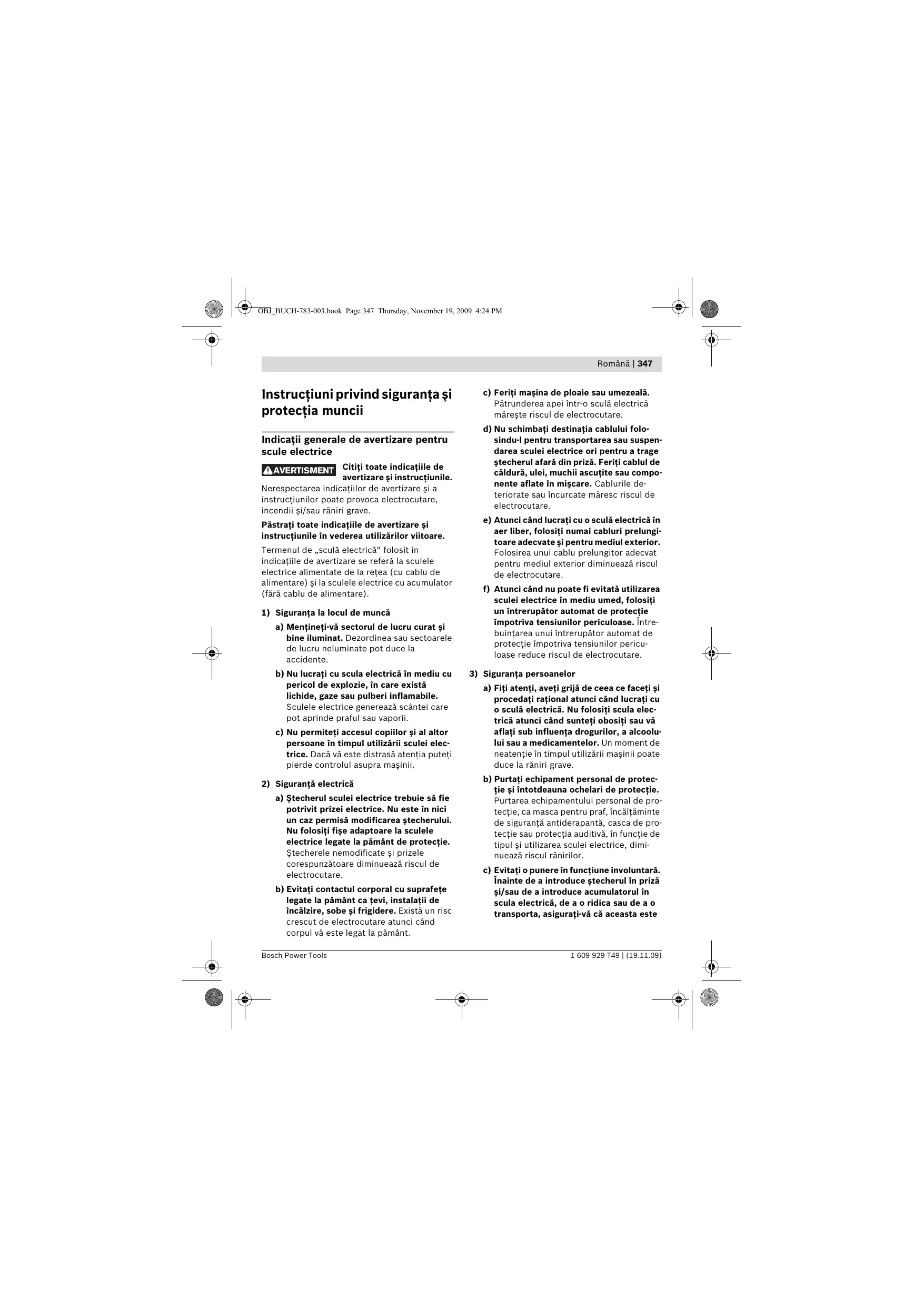

Indicaţii generale de avertizare pentru scule electrice AVERTISMENT Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) Siguranţa la locul de muncă

a) Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. b) Nu lucraţi cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul asupra maşinii.

2) Siguranţă electrică

a) Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electrice legate la pământ de protecţie. Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Bosch Power Tools c) Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. d) Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. e) Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate şi pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Întrebuinţarea unui întrerupător automat de protecţie împotriva tensiunilor periculoase reduce riscul de electrocutare.

3) Siguranţa persoanelor

a) Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. b) Purtaţi echipament personal de protecţie şi întotdeauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 348 Thursday, November 19, 2009 4:24 PM 348 | Română oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de pornirea sculei electrice îndepărtaţi dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. e) Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. g) Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf.

4) Utilizarea şi manevrarea atentă a sculelor

electrice a) Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. b) Nu folosiţi scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. 1 609 929 T49 | (19.11.09) d) Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. e) Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat piesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. f) Menţineţi bine ascuţite şi curate dispozitivele de tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. g) Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase.

a) Încredinţaţi scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni de siguranţă pentru ferăstraie circualare de banc f Nu vă aşezaţi niciodată pe scula electrică. Vă puteţi răni grav, în cazul în care scula electrică se răstoarnă sau dacă, din greşeală, intraţi în contact cu pânza de ferăstrău. Bosch Power Tools OBJ_BUCH-783-003.book Page 349 Thursday, November 19, 2009 4:24 PM Română | 349 f Asiguraţi-vă că apărătoarea funcţionează corespunzător şi se poate mişca liber. Nu blocaţi niciodată apărătoarea în stare deschisă. f Nu ţineţi mâinile în sectorul de tăiere în timpul funcţionării sculei electrice. În caz de contact cu pânza de ferăstrău există pericol de rănire. f Nu introduceţi niciodată mâna în spatele pânzei de ferăstrău pentru a ţine piesa de lucru, a îndepărta aşchiile de lemn sau din alte motive. Distanţa dintre mâna dumneavoastră şi pânza de ferăstrău care se roteşte ar fi prea mică în aces caz. f Conduceţi piesa de lucru spre pânza de ferăstrău numai când aceasta din urmă este deja în funcţiune. În caz contrar există pericol de recul, în situaţia în care pânza de ferăstrău se agaţă în piesa de lucru. f Utilizaţi scula electrică numai după ce de pe suprafaţa de lucru, până la piesa de prelucrat, au fost îndepărtate cheile de reglare, aşchiile de lemn, etc. Bucăţile mici de lemn sau alte obiecte care intră în contact cu pânza de ferăstrău care se roteşte, vă pot lovi cu mare viteză. f Tăiaţi întotdeauna numai o singură piesă de lucru. Piesele de lucru suprapuse sau alăturate pot bloca pânza de ferăstrău sau se pot deplasa una către cealaltă în timpul tăierii. f Folosiţi întotdeauna limitatorul paralel sau pe cel unghilar. Aceasta va duce la îmbunătăţirea preciziei de tăiere şi la reducerea posibilităţii de blocare a pânzei de ferăstrău. f În cazul în care pânza de ferăstrău se blochează, deconectaţi scula electrică şi ţineţi nemişcată piesa de lucru până când pânza de ferăstrău se opreşte complet. Pentru a evita un recul, piesa de lucru va putea fi mişcată numai după oprirea completă a pânzei de ferăstrău. Îndepărtaţi cauza blocajului pânzei de ferăstrău înainte de a reporni scula electrică. Bosch Power Tools f Nu întrebuinţaţi pânze de ferăstrău tocite, fisurate, îndoite sau deteriorate. Pânzele de ferăstrău cu dinţii tociţi sau orientaţi greşit, provoacă, din cauza făgaşului de tăiere prea îngust, o frecare mai mare, blocarea pânzei de ferăstrău şi recul. f Folosiţi întotdeauna pânze de ferăstrău de dimensiunile corecte şi cu orificiu de prindere potrivit (de ex. în formă de stea sau rotund). Pânzele de ferăstrău care nu pot fi fixate strâns în piesele de montaj ale ferăstrăului, se rotesc neuniform şi duc la pierderea controlului. f Nu folosiţi pânze de ferăstrău din oţel de înaltă performanţă (oţel HSS). Astfel de pânze de ferăstrău se pot rupe cu uşurinţă. f După lucru, nu atingeţi pânza de ferăstrău înainte ca aceasta să se răcească. În timpul lucrului pânza de ferăstrău se înfierbântă puternic. f Nu folosiţi niciodată scula electrică fără placa intermediară. Înlocuiţi o placă intermediară defectă cu una nouă. Fără o placă intermediară impecabilă, pânza de ferăstrău vă poate răni. f Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. f Păstraţi curăţenia la locul de muncă. Amestecurile de materiale sunt foarte periculoase. Pulberea de metal uşor poate arde sau exploda. f Nu lăsaţi niciodată scula electrică din mână, înainte de a se fi oprit complet din funcţionare. Accesoriile care se mai rotesc din inerţie, după oprirea sculei electrice, pot provoca răniri. f Nu folosiţi scula electrică dacă are cablul deteriorat. Nu atingeţi cablul deteriorat şi trageţi ştecherul de alimentare afară din priză dacă cablul se deteriorează în timpul lucrului. Cablurile deteriorate măresc riscul de electrocutare. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 350 Thursday, November 19, 2009 4:24 PM 350 | Română Simboluri Simbolurile care urmează pot fi importante pentru utilizarea sculei dumneavoastră electrice. Vă rugăm să reţineţi simbolurile şi semnificaţia acestora. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. Simbol Semnificaţie f Purtaţi aparat de protecţie auditivă. Zgomotul poate provoca pierderea auzului. f Purtaţi mască de protecţie împotriva prafului. f Purtaţi ochelari de protecţie. f Zonă periculoasă! Pe cât posibil ţineţi-vă mâinile, degetele sau braţele departe de acest sector. Numai pentru ţările UE: Nu aruncaţi sculele electrice în gunoiul menajer! Conform Directivei Europene 2002/96/CE privind maşinile şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică. Indică direcţia de rotaţie a roţii de mână pentru coborârea (poziţie de transport) şi ridicarea (poziţie de lucru) pânzei de ferăstrău. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 351 Thursday, November 19, 2009 4:24 PM Română | 351 Simbol Semnificaţie Executaţi reglajul unghiului de înclinare în plan vertical (pânza de ferăstrău rabatabilă) în succesiunea indicată a operaţiilor. Push

90° 75 mm Indică înălţimea maximă admisă a unei piese de lucru în cazul unor unghiuri de înclinare în plan vertical standard între 90° şi 45°. 63 mm 45° Aveţi în vedere dimensiunilie pânzei de ferăstrău. Diametrul orificiului de prindere trebuie să se potrivească fără joc cu cel al axul de prindere al sculei electrice. Nu folosiţi reductoare sau adaptoare. La schimbarea pânzei de ferăstrău aveţi grijă ca lăţimea de tăiere să nu fie mai mică decât grosimea corpului pânzei şi să nu depăşească grosimea penei pentru despicat. Indică poziţia mânerului de fixare pe liminatorul unghiular la reglarea unghiurilor de înclinare în plan orizontal. Indică poziţiile posibile ale limitatorului paralel pe extinderea mesei. Colorarea etichetei autocolante corespunde culorilor de pe scala gradată de pe bara de ghidare anterioară. Scala gradată indică, în funcţie de poziţia limitatorului paralel, distanţa dintre acesta şi pânza de ferăstrău. 220mm - 520mm 140mm - 250mm Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 352 Thursday, November 19, 2009 4:24 PM 352 | Română Descrierea funcţionării Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. 15 Canal de ghidare pentru limitatorul paralel 8 16 Limitator unghiular 17 Cheie inelară (23 mm; 13 mm) 18 Limitator paralel suplimentar (aluminiu) 19 Şurub de fixare rezervă pânze de ferăstrău 20 Găuri pentru montaj 21 Canal de ghidare pentru limitatorul unghiular Utilizare conform destinaţiei 22 Tijă de împingere Scula electrică este destinată executării în regim staţionar de tăieri longitudinale şi transversale drepte în lemn. Sunt posibile unghiuri de înclinare în plan orizontal de la –60° până la +60° cât şi unghiuri de înclinare în plan vertical de la 90° până la 45°. Puterea sculei electrice permite utilizarea acesteia pentru tăierea lemnului de esenţă tare şi moale, cât şi a PAL-ului şi a PFL-ului. 23 Mâner de fixare pentru prelungirea mesei de lucru pentru ferăstrău 2 În modul de funcţionare ca ferăstrău circular de banc, nu este permisă utilizarea sculei electrice pentru debitarea aluminiului sau a altor metale neferoase. 24 Pârghie de blocare a saniei de împingere 25 Mâner de fixare pentru limitatorul paralel 10 26 Mâner de fixare pentru extinderea mesei 9 27 Compartiment de depozitare pentru limitatorul paralel 18 28 Compartiment de depozitare pentru limitatorul paralel 8 29 Mâner de blocare pentru reglajul unghiului de înclinare în plan vertical 30 Clapă de siguranţă a întrerupătorului pornitoprit Elemente componente 31 Suport pentru cablu Numerotarea elementelor componente se referă la schiţele sculei electrice de la paginile grafice. 32 Eliminare aşchii 1 Sanie de împingere 33 Compartiment de depozitare pentru limitatorul unghiular 2 Prelungire masă de lucru pentru ferăstrău 34 Furtun de aspirare 3 Placă intermediară 35 Placă de bază 4 Pană pentru despicat 5 Racord de aspirare pe apărătoare 36 Şurub cu capul crestat în cruce pentru fixarea penei de despicat 4 6 Apărătoare 37 Degajări pentru placa intermediară 7 Etichetă autocolantă pentru marcarea liniei de tăiere 38 Pânză de ferăstrău 8 Limitator paralel 40 Set de fixare „apărătoare“ 9 Extindere masă de lucru pentru ferăstrău 41 Set de fixare „pentru prelungirea mesei de lucru pentru ferăstrău“ 10 Limitator paralel pe extinderea mesei de lucru pentru ferăstrău 9 39 Suport pană pentru despicat 42 Tampon din cauciuc 11 Masă de lucru pentru ferăstrău 43 Şină de ghidare a limitatorului unghiular 12 Roată de mână pentru ridicarea şi coborârea pânzei de ferăstrău 44 Manetă de fixare a limitatorul unghiular 45 Set de fixare „limitator paralel suplimentar/limitator unghiular“ 13 Scală gradată pentru distanţa dintre pânza de ferăstrău şi limitatorul paralel 8 46 Manetă de fixare a limitatorului paralel 14 Buton de întrerupere în caz de PERICOL 47 Şină profilată 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 353 Thursday, November 19, 2009 4:24 PM Română | 353 48 Şuruburi de fixare pentru limitatorul paralel suplimentar (aluminiu) 49 Limitator paralel suplimentar (material plastic) 50 Pârghie de blocare ax 51 Piuliţă de strângere 52 Flanşă de prindere/strângere Date tehnice Ferăstrău circular de banc Putere nominală 53 Axul sculei Tensiune nominală 54 Mâner de fixare pentru unghiul de înclinare (orizontal) Frecvenţă 55 Indicator de unghiuri pe limitatorul unghiular 56 Indicator de unghiuri (în plan vertical) 57 Scala unghiurilor de înclinare (în plan vertical) 58 Lupă 59 Scală gradată pentru distanţa dintre pânza de ferăstrău şi limitatorul paralel 10 60 Tastă pornit 61 Şurub de ajustare pentru reglarea unghiului de înclinare în plan vertical standard de 90° 62 Şurub de ajustare pentru reglarea unghiului de înclinare în plan vertical standard de 45° 63 Şurub pentru indicatorul de unghiuri (în plan vertical) PTS 10 3 603 L03 2.. Număr de identificare Turaţie la mersul în gol

23,5 Clasa de protecţie /II Dimensiuni maxime piese de lucru vezi pagina 361. Datele sunt valabile pentru tensiuni nominale [U] de 230/240 V. În caz de tensiuni mai joase şi la execuţiile specifice anumitor ţări, aceste date pot varia. Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. Denumirile comerciale ale sculelor electrice pot varia. 64 Piuliţă pentru reglarea forţei de tensionare a limitatorului paralel 8 Dimensiuni pânze de ferăstrău adecvate 65 Şuruburi de ajustare pentru jocul saniei de împingere Diametru pânză de ferăstrău

66 Şuruburi de ajustare pentru placa intermediară Grosimea corpului pânzei

68 Set de fixare „şasiu“* 69 Şasiu* *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Informaţie privind zgomotele Valorile măsurate pentru zgomot au fost determinate conform EN 61029. Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 97 dB(A); nivel putere sonoră 110 dB(A). Incertitudine K=3 dB. Purtaţi aparat de protecţie auditivă! Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 354 Thursday, November 19, 2009 4:24 PM 354 | Română Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ este în conformitate cu următoarele standarde şi documente normative: NE 61029 conform prevederilor Directivelor 2004/108/CE, 98/37/CE (până la 28.12.2009), 2006/42/CE (începând cu 29.12.2009). Examinare CEE de tip nr. 3400636.01CE prin laboratorul de încercări desemnat nr. 2140. Documentaţie tehnică la: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 – Prelungire masă de lucru pentru ferăstrău 2 – Set de fixare „prelungire masă de lucru pentru ferăstrău“ 41 (2 bare de ghidare, 2 şuruburi pentru siguranţă, 2 clipsuri, 2 manete de fixare scurte) – Limitatoare paralele 8 şi 10 – Limitator paralel suplimentar (aluminiu) 18 cu şină profilată 47 – Limitator paralel suplimentar (material plastic) 49 – Limitator unghiular 16 – Set de fixare „limitator paralel suplimentar“ 45 (4 şuruburi scurte, 2 manete de fixare lungi 48, 2 piuliţe pătrate şi şaibe suport) – Apărătoare 6 – Set de fixare „apărătoare“ 40 (şurub, piuliţă, şaibă suport) – Pană pentru despicat 4 cu şurub premontat cu cap hexagonal 36 – Furtun de aspirare 34 – Tijă de împingere 22 – Cheie inelară 17 la modelele echipate cu şasiu: Montare f Evitaţi pornirea involuntară a sculei electrice. În timpul montării şi al intervenţiilor asupra sculei electrice nu este permis ca ştecherul acesteia să fie introdus în priza de curent. Set de livrare Consultaţi în acest sens schiţa ilustrativă a setului de livrare de la începutul prezentelor instrucţiuni de folosire. Înainte de prima punere în funcţiune a sculei electrice verificaţi dacă toate piesele enumerate mai jos sunt cuprinse în setul de livrare: – Ferăstrău circular de banc (premontate: extindere masă de lucru pentru ferăstrău 9, pânză de ferăstrău 38, placă intermediară 3) – Placă de bază 35 cu şuruburi cu capul crestat în cruce premontate 1 609 929 T49 | (19.11.09) – Şasiu 69 (12 Profiluri, 4 capace) – Set de fixare „şasiu“ 68 (24 şuruburi cu piuliţe pentru asamblare, 4 şuruburi cu piuliţe pentru fixarea sculei electrice, 4 şaibe) Indicaţie: Verificaţi scula electrică cu privire la eventuale deteriorări. Înainte de a folosi mai departe scula electrică trebuie să examinaţi atent funcţionarea impecabilă şi conform destinaţiei a echipamentelor de protecţie sau a componentelor uşor deteriorate. Verificaţi dacă componentele mobile funcţionează impecabil şi nu se blochează, sau dacă nu există componente deteriorate. Toate componentele trebuie să fie montate corect şi să respecte toate condiţiile pentru a asigura funcţionarea impecabilă a sculei electrice. Dispozitivele de protecţie şi componentele dispozitivelor de protecţie deteriorate trebuie reparate în mod corespunzător sau schimbate la un atelier de specialitate autorizat. Bosch Power Tools OBJ_BUCH-783-003.book Page 355 Thursday, November 19, 2009 4:24 PM Română | 355 Prima punere în funcţiune – Scoateţi cu grijă din ambalaj piesele din setul de livrare. – Îndepărtaţi toate materialele de ambalaj de pe scula electrică şi de pe accesoriile din setul de livrare. – Aveţi în mod special grijă să îndepărtaţi materialul de ambalaj de sub blocul motor. Unelte necesare în mod suplimentar faţă de cele cuprinse în setul de livrare: – Şurubelniţă cu capul în cruce – Şablon de unghiuri – Cheie inelară sau fixă (13 mm) pentru asamblarea şasiului Ordinea montării Pentru a vă uşura munca, respectaţi ordinea montării elementelor sculei electrice din setul de livrare.

1. Montare de jos în sus

– Furtun de aspirare 34 – Placă de bază 35 cu şuruburi cu capul crestat în cruce premontate

2. Montare de sus în jos

Pană pentru despicat 4 Apărătoare 6 Prelungire masă de lucru pentru ferăstrău 2 Limitatorul paralel 8, limitatoarele paralele suplimentare (18 sau 49) şi limitatorul unghiular 16 Montare de jos în sus – Aşezaţi scula electrică pe masa de lucru pentru ferăstrău 11. Montarea furtunului de aspirare (vezi figura a) – Racordaţi la orificiul de eliminare a aşchiilor al carcasei pânzei de ferăstrău şi la orificiul de eliminare a aşchiilor 32 de pe carcasa sculei electrice furtunul de aspirare 34. Bosch Power Tools Montarea plăcii de bază (vezi figura b) – Introduceţi placa de bază 35 în degajările prevăzute în acest scop astfel încât şuruburile cu capul crestat în cruce să intre în găurile din carcasă. – Fixaţi placa de bază strângând bine şuruburile cu capul crestat în cruce. Montare de sus în jos – Întoarceţi astfel scula electrică încât să se afle acum în poziţia de lucru adecvată. Montarea penei pentru despicat (vezi figurile c1–c3) – Ridicaţi cu cheia inelară 17 în partea din faţă placa intermediară 3 şi extrageţi-o din degajările 37. – Rotiţi roata de mână 12 în sens contrar mişcării acelor de ceasornic, până la punctul de oprire, astfel încât pânza de ferăstrău 38 să se afle în poziţia cea mai de sus deasupra mesei de lucru pentru ferăstrău. – Pentru a rabata pânza de ferăstrău 38 slăbiţi strângerea mânerului de fixare 29. – Aşezaţi pe poziţie pana pentru despicat 4 cu găurile adecvate pe bolţurile de prindere ale suportului 39. – Fixaţi placa pentru despicat 4 pe suportul 39, strângând bine şurubul cu cap hexagonal 36 cu cheia inelară 17 (13 mm). – Aşezaţi din nou pânza de ferăstrău la 90° şi strângeţi bine mânerul de blocare 29. (vezi şi „Reglarea unghiului de înclinare în plan vertical“, pagina 359) Indicaţie: Pentru a evita blocarea piesei de lucru, pana pentru despicat trebuie să se alinieze la pânza de ferăstrău. – În final montaţi din nou placa intermediară 3. Agăţaţi placa intermediară în degajările 37 şi împingeţi-o apoi în jos până se fixează în masa de lucru pentru ferăstrău. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 356 Thursday, November 19, 2009 4:24 PM 356 | Română Montarea apărătoarei (vezi figura d) Folosiţi la montare setul de fixare pentru „apărătoare“ 40. (şurub, piuliţă, şaibă suport) – Împingeţi şurubul 40 prin găurile apărătoarei şi ale penei pentru despicat. Filetul pătrat al şurubului trebuie să se fixeze în degajarea apărătoarei. – Montaţi şaiba suport şi piuliţa. – Strângeţi într-atât piuliţa cu cheia inelară 17 (13 mm), încât apărătoarea să rămână nemişcată în orice poziţie de reglaj. – Montaţi limitatorul paralel suplimentar 18 din aluminiu pe limitatorul unghiular, cu setul de fixare 45 din pachetul de livrare. (2 şuruburi scurte, 2 piuliţe pătrate şi şaibe suport) Indicaţie: Aveţi grijă ca limitatorul paralel suplimentar să se sprijine în totalitate pe masa de lucru pentru ferăstrău. Distanţa dintre pânza de ferăstrău şi limitatorul paralel suplimentar poate să fie de maximum 15 mm. Montarea prelungirii mesei de lucru pentru feărstrău (vezi figurile e1–e2) Montarea limitatorului paralel (vezi figurile g1–g3) Folosiţi la montare setul de fixare „pentru prelungirea mesei de lucru pentru ferăstrău“ 41. (2 bare de ghidare, 2 şuruburi pentru siguranţă, 2 clipsuri, 2 manete de fixare scurte) Limitatorul paralel 8 poate fi poziţionat fie în stânga fie în dreapta pânzei de ferăstrău. – Împingeţi cele două bare de ghidare, cu găurile filetate îndreptate înainte, până la punctul de oprire, în găurile prevăzute în acest scop ale prelungirii mesei de lucru pentru ferăstrău 2. – Înşurubaţi tamponul din cauciuc 42 pe prelungirea mesei de lucru pentru ferăstrău. – Pentru fixare introduceţi clipsurile în găurile barelor de ghidare. – Împingeţi în continuare prelungirea mesei de lucru pentru ferăstrău cu cele două bare de ghidare în suporturile prevăzute în acest scop sub masa de lucru pentru ferăstrău. – Înşurubaţi şuruburile pentru siguranţă împotriva deşurubării prelungirii mesei, în găurile filetate prevăzute în acest scop. – Înşurubaţi mânerele de fixare 23 în găurile filetate prevăzute în acest scop sub masa de lucru pentru ferăstrău. Montarea limitatorului unghiular (vezi figurile f1–f2) – Introduceţi şina 43 limitatorului unghiular 16 într-unul din canalele de ghidare 21 prevăzute în acest scop ale mesei de lucru pentru ferăstrău. – Înşurubaţi mânerul de fixare 46 în gaura filetată prevăzută în acest scop în partea frontală a limitatorului paralel. – Aşezaţi mai întâi limitatorul paralel în partea posterioară a mesei de lucru pentru ferăstrău. Poziţionaţi apoi limitatorul paralel în canalul de ghidare 15. Limitatorul paralel poate fi acum deplasat după dorinţă. – Pentru fixarea limitatorului paralel împingeţi în jos mânerul de fixare 46. La tăierea pieselor de lucru înguste şi la tăierea în unghiuri de înclinare în plan vertical trebuie să montaţi limitatorul paralel suplimentar 18 din aluminiu pe limitatorul paralel 8. În acest caz puteţi fixa limitatorul paralel suplimentar 49 din material plastic pe limitatorul unghiular. – Împingeţi şina profilată 47 în canelura de pe latura scurtă a limitatorului paralel suplimentar 18. – Poziţionaţi şina profilată astfel în faţa limitatorului paralel 8, încât găurile celor două piese să se suprapună. – Împingeţi mânerele de fixare 48 prin găurile laterale ale limitatorului paralel şi strângeţi-le bine. Indicaţie: Poziţia limitatorului unghiular poate fi fixată în canalul de ghidare din stânga prin răsucirea mânerului de fixare 44 de pe sania de împingere. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 357 Thursday, November 19, 2009 4:24 PM Română | 357 La tăierea pieselor de lucru înalte, înguste trebuie să montaţi limitatorul paralel suplimentar 18 din aluminiu pe limitatorul paralel 8. Aspirare cu instalaţie exterioară (vezi figura h) – Fixaţi limitatorul paralel suplimentar 18 cu ajutorul celor 2 piuliţe pătrate din setul de fixare 45 şi al mânerelor de fixare 48 direct pe limitatorul paralel 8. – Racordaţi furtunul de aspirare a prafului la orificiul de eliminare a aşchiilor 32. – Suplimentar, pentru mărirea capacităţii de aspirare, puteţi racorda o instalaţie de aspirare a prafului la racordul de aspirare 5. Pentru aceasta, îndepărtaţi capacul de pe racordul de aspirare. Aspirarea prafului/aşchiilor Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat. Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinaţie cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanţe de protecţie a lemnului). Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. Instalaţia de aspirare a prafului/aşchiilor poate fi blocată de praf, aşchii sau fragmente desprinse din piesa de lucru. – Opriţi scula electrică şi scoateţi ştecherul de la reţea afară din priză. – Aşteptaţi până când pânza de ferăstrău se opreşte complet. – Stabiliţi cauza blocării şi remediaţi-o. Bosch Power Tools Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiţi un aspirator special. Montare staţionară sau flexibilă f Pentru garantarea manevrării în condiţii de siguranţă, înainte de utilizare scula electrică trebuie montată pe o suprafaţă de lucru plană şi stabilă (de ex. un banc de lucru). Montaj fără şasiu (vezi figura i) – Fixaţi scula electrică cu şuruburi corespunzătoare pe suprafaţa de lucru. În acest scop sunt prevăzute găurile 20. Montaj cu şasiu (vezi figurile k1–k3 de la pagina 15) Folosiţi pentru montare setul de fixare pentru „şasiu“ 68. (24 şuruburi cu piuliţe pentru asamblare, 4 şuruburi cu piuliţe pentru fixarea sculei electrice, 4 şaibe) – Asamblaţi prin înşurubare şasiul 69. Strângeţi bine şuruburile. – Fixaţi scula electrică pe suprafaţa de sprijin a şasiului. Pentru aceasta sunt prevăzute găurile 20 de pe scula electrică cât şi găurile alungite de pe şasiu. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 358 Thursday, November 19, 2009 4:24 PM 358 | Română Schimbarea accesoriilor (vezi figurile j1 – j4) f Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. f La montarea pânzei de ferăstrău purtaţi mănuşi de protecţie. În cazul contactului cu pânza de ferăstrău există pericol de rănire. Alegeţi pânza de ferăstrău adecvată pentru materialul pe care doriţi să-l prelucraţi. Folosiţi numai pânze de ferăstrău a căror viteză maximă admisă este mai mare decât tuaţia de mers în gol a sculei dumneavoastră electrice. Folosiţi numai pânze de ferăstrău care corespund specificaţiilor din prezentele instrucţiuni şi care au fost verificate şi marcate corespunzător, conform EN 847-1. Demontarea pânzei de ferăstrău – Ridicaţi cu cheia inelară 17 în partea din faţă placa intermediară 3 şi extrageţi-o din degajările 37. – Rotiţi roata de mână 12 în sens contrar mişcării acelor de ceasornic, până la punctul de oprire, astfel încât pânza de ferăstrău 38 să se afle în poziţia cea mai de sus deasupra mesei de lucru pentru ferăstrău. – Răsuciţi piuliţa de strângere 51 cu cheia inelară 17 (23 mm) şi trageţi simultan pârghia de blocare a a axului 50 până se înclichetează. – Cu pârghia de blocare a axului trasă, deşurubaţi piuliţa de strângere, în sens contrar mişcării acelor de ceasornic. – Demontaţi flanşa de prindere 52. – Extrageţi pânza de ferăstrău 38. Montarea pânzei de ferăstrău Dacă este necesar, înainte de montare, curăţaţi toate piesele ce urmează a fi montate. f La montare, aveţi grijă ca direcţia de tăiere a dinţilor de ferăstrău (direcţia săgeţii de pe pânza de ferăstrău) să coincidă cu direcţia săgeţii de pe apărătoarea! – Montaţi flanşa de prindere 52 şi piuliţa de strângere 51. – Răsuciţi piuliţa de strângere 51 cu cheia inelară 17 (23 mm) şi trageţi simultan pârghia de blocare a a axului 50 până se înclichetează. – Strângeţi bine piuliţa de strângere rotind-o în sensul mişcării acelor de ceasornic. – Introduceţi din nou placa intermediară 3. (vezi figura c3) Funcţionare f Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Poziţia de transport şi de lucru a pânzei de ferăstrău Poziţia de transport – Rotiţi roata de mână 12 în sensul mişcării acelor de ceasornic până când dinţii pânzei de ferăstrău 38 ajung dedesubtul mesei de lucru pentru ferăstrău 11. Poziţie de lucru – Rotiţi roata de mână 12 în sens contrar mişcării acelor de ceasornic până când dinţii pânzei de ferăstrău 38 se vor afla la aprox. 5 mm deasupra piesei de lucru. Indicaţie: Asiguraţi-vă că apărătoarea este poziţionată corect. În timpul tăierii cu ferăstrăul ea trebuie să fie întotdeauna aşezată deasupra piesei de lucru. – Montaţi pânza de ferăstrău nouă pe flanşa de prindere 52 a axului sculei 53. Indicaţie: Nu întrebuinţaţi pânze de ferăstrău prea mici. Golul dintre pânza de ferăstrău şi pana pentru despicat trebuie să fie de maximum 5 mm. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 359 Thursday, November 19, 2009 4:24 PM Română | 359 Mărirea mesei de lucru pentru ferăstrău Reglarea unghiului de înclinare Piesele lungi trebuie sprijinite sau proptite la capătul liber. Pentru garantarea unor tăieri precise, după o utilizare intensivă, trebuie să verificaţi reglajele de bază ale sculei electrice şi dacă este cazul, să executaţi din nou aceste reglaje (vezi „Verificarea şi refacerea reglajelor de bază“, pagina 362). Prelungirea mesei de lucru pentru ferăstrău/extinderea mesei de lucru pentru ferăstrău (vezi figura A) Pentru a mări suprafeţa mesei de lucru pentru ferăstrău, puteţi trage afară următoarele şine, atât în spatele cât şi în dreapta sculei electrice: prelungirea mesei de lucru pentru ferăstrău 2 (prelungeşte spre spate masa de lucru pentru ferăstrău 11 cu 215 mm) şi/sau extinderea mesei de lucru pentru ferăstrău 9 (extinde spre dreapta masa de lucru pentru ferăstrău 11 cu 285 mm) – Prindeţi de jos şina dorită în partea de mijloc şi trageţi-o afară cel mult până la punctul de oprire. – Pentru fixarea poziţiei strângeţi bine mânerele de fixare (23 sau 26) de pe barele de ghidare. Dacă este necesar, în cazul pieselor de lucru grele, trebuie să proptiţi şinele. Sanie de împingere (vezi figura B) Cu sania de împingere 1 pot fi tăiate cu ferăstrăul piese de lucru cu o lăţime maximă de 305 mm. Totodată se atinge o precizie superioară de tăiere, în primul rând prin folosirea limitatorului unghiular 16. (vezi „Tăierea în unghiuri de înclinare în plan orizontal cu ajutorul saniei de împingere“, pagina 362) – Împingeţi pârghia de blocare 24 spre dreapta. Prin aceasta sania de împingere poate fi deplasată atât înainte cât şi spre spate, până la punctul de oprire. Reglarea unghiurilor de înclinare în plan orizontal (limitator unghiular) (vezi figura C) Unghiul de înclinare în plan orizontal poate fi reglat într-un domeniu de la 60° (la stânga) până la 60° (la dreapta). – Detensionaţi maneta de fixare 54, în cazul în care este strânsă. – Rotiţi limitatorul unghiular până când indicatorul de unghiuri 55 va indica unghiul de înclinare dorit. – Strângeţi din nou la loc maneta de fixare 54. Reglarea unghiului de înclinare în plan vertical (pânză de ferăstrău) (vezi figura D) Unghiul de înclinare în plan vertical poate fi reglat într-un domeniu de la 90° până la 45°. – Slăbiţi puţin strângerea mânerului de blocare 29 răsucindu-l în sens contrar mişcării acelor de ceasornic. Indicaţie: În cazul slăbirii complete a mânerului de blocare, din cauza forţei gravitaţionale, pânza de ferăstrău se răstoarnă într-un unghi de aproximattiv 30°. – Împingeţi spre spate roata de mână 12 (Push) şi menţineţi-o în această poziţie. Astfel dinţii se vor angrena în culisa roţii dinţate a roţii de mână. – Rotiţi roata de mână până când indicatorul de unghiuri 56 va arăta unghiul de înclinare dorit pe scala gradată 57. – Strângeţi din nou bine mânerul de blocare Pentru reglarea rapidă şi precisă a unghiului stradard 90° şi 45° pe carcasă există opritori finali. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 360 Thursday, November 19, 2009 4:24 PM 360 | Română Reglarea limitatoarelor paralele Limitator paralel 8 (vezi figura E) Marcajul din lupa 58 arată distanţa reglată pe scala gradată 13, dintre limitatorul paralel şi pânza de ferăstrău – Poziţionaţi limitatorul paralel pe latura dorită a pânzei de ferăstrău. (vezi şi „Montarea limitatorului paralel“, pagina 356) – Trageţi în sus mânerul de strângere 46 pentru a-l slăbi şi deplasaţi limitatorul paralel până când lupa 58 indică distanţa dorită la pânza de ferăstrău. – Pentru fixarea limitatorului paralel împingeţi în jos mânerul de fixare 46. Limitatorul paralel 10 al extinderii mesei de lucru pentru ferăstrău (vezi figura F) Limitatorul paralel 10 poate fi poziţionat în partea stângă sau dreaptă a extinderii mesei de lucru pentru ferăstrău 9. Colorarea etichetei autocolante de pe limitatorul paralel corespunde culorilor scalei gradate 59 de pe bara de ghidare anterioară. Scala gradată indică, în funcţie de poziţia limitatorului paralel, distanţa dintre acesta şi pânza de ferăstrău. – Înşurubaţi limitatorul paralel în poziţia dorită pe extinderea mesei de lucru pentru ferăstrău. – Prindeţi dedesubt, în mijloc, şina de extindere a mesei de lucru pentru ferăstrău şi trageţi-o afară până când scala gradată verde resp. galbenă indică distanţa dorită la pânza de ferăstrău. Reglarea limitatorului paralel suplimentar La tăierea pieselor de lucru înguste şi la tăierea în unghiuri de înclinare în plan vertical trebuie să montaţi limitatorul paralel suplimentar 18 din aluminiu pe limitatorul paralel 8. (vezi figura g2) De aceea, reglaţi astfel limitatorul paralel suplimentar, încât capătul său de ghidare să se sfârşească în zona cuprinsă între cel mai din faţă dinte al pânzei de ferăstrău şi mijlocul acesteia. – Slăbiţi în acest scop strânsoarea mânerelor de fixare 48 şi deplasaţi în mod corespunzător limitatorul paralel suplimentar 18. – Strângeţi din nou la loc mânerele. La tăierea pieselor de lucru înalte, înguste trebuie să montaţi limitatorul paralel suplimentar 18 din aluminiu pe limitatorul paralel 8. (vezi figura g3) Punere în funcţiune Pornire (vezi figurile G1–G2) – Împingeţi spre stânga butonul roşu de întrerupere în caz de PERICOL 14 şi deschideţi clapeta de siguranţă galbenă 30. – Pentru punerea în funcţiune apăsaţi tasta de pornire verde 60. – Închideţi apoi clapeta de siguranţă, fără a o bloca. Oprire (vezi figura G3) – Apăsaţi apoi butonul roşu de întrerupere în caz de PERICOL 14. Întrerupere de curent Întrerupătorul pornit-oprit este un aşa numit întrerupător de tensiune nulă, care împiedică repornirea sculei electrice după o întrerupere de curent (de exemplu, prin tragerea ştecherului afară din priză în timpul funcţionării). Pentru a repune apoi în funcţiune scula electrică, trebuie să apăsaţi din nou tasta de pornire verde 60. În timpul tăierii cu ferăstrăul, piesele de lucru scurte se pot bloca între limitatorul paralel şi pânza de ferăstrău, pot fi prinse de pânza de ferăstrău în acensiune şi pot fi apoi catapultate de aceasta. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 361 Thursday, November 19, 2009 4:24 PM Română | 361 Instrucţiuni de lucru Instrucţiuni generale privind tăierea cu ferăstrăul f Pentru orice tip de tăiere trebuie să vă asiguraţi mai întâi că pânza de ferăstrău nu poate atinge în niciun caz limitatoarele sau alte componente ale sculei electrice. Feriţi pânza de ferăstrău de lovituri şi şocuri. Nu expuneţi pânza de ferăstrău unei apăsări laterale. Pentru a evita blocarea piesei de lucru, pana pentru despicat trebuie să se alinieze la pânza de ferăstrău. Nu prelucraţi piese deformate. Piesa de lucru trebuie să aibă întotdeauna o muchie dreaptă care să poată fi sprijinită pe limitatorul paralel. Păstraţi întotdeauna tija de împingere montată pe scula electrică. Nu folosiţi scula electrică pentru fălţuire, canelare sau crestare. Marcarea liniei de tăiere Dimensiuni maxime ale piesei de lucru Unghi de înclinare vertical Înălţime maximă a piesei de lucru [mm] 90°

Tăiere cu ferăstrăul Executarea de tăieturi drepte – Ajustaţi limitatorul paralel 8 la lăţimea de tăiere dorită. (vezi „Reglarea limitatoarelor paralele“, pagina 360) – Puneţi piesa de lucru pe masa de lucru pentu ferăstrău, în faţa apărătoarei 6. – Ridcaţi sau coborâţi pânza de ferăstrău acţionând roata de mână 12 până când dinţii de ferăstrău superiori se vor afla la aprox. 5 mm deasupra suprafeţei piesei de lucru. Indicaţie: Asiguraţi-vă că apărătoarea este poziţionată corect. În timpul tăierii cu ferăstrăul ea trebuie să fie întotdeauna aşezată deasupra piesei de lucru. – Marcaţi pe eticheta autocolantă rotundă, verde 7 grosimea pânzei de ferăstrău. Astfel veţi putea poziţiona exact piesa de lucru în vederea tăierii cu ferăstrăul, fără a deschide apărătoarea. – Porniţi scula electrică. – Tăiaţi piesa de lucru cu avans uniform. – Deconectaţi scula electrică şi aşteptaţi ca pânza de ferăstrău să se oprească complet. Poziţia operatorului (vezi figura H) – Reglaţi unghiul de înclinare în plan vertical dorit. (vezi „Reglarea unghiului de înclinare în plan vertical“, pagina 359) – Urmaţi paşii de lucru conform paragrafului „Executarea de tăieturi drepte“. f Nu vă postaţi pe aceeaşi linie cu pânza de ferăstrău, în faţa sculei electrice, ci poziţionaţi-vă întotdeauna lateral faţă de pânza de ferăstrău. În acest mod corpul vă va fi protejat în cazul unui posibil recul. – Feriţi-vă mâinile, degetele şi braţele de pânza de ferăstrău care se roteşte. Respectaţi următoarele indicaţii: – Ţineţi piesa de lucru cu ambele mâini şi presaţi-o strâns pe masa de lucru pentru ferăstrău, în special atunci când lucraţi fără limitator. (vezi figura I) – Pentru debitarea pieselor înguste cât şi în cazul tăierilor în unghiuri de înclinare în plan vertical, folosiţi întotdeauna tija de împingere din setul de livrare 22 şi limitatorul paralel suplimentar 18. (vezi figura J) Bosch Power Tools Tăierea în unghiuri de înclinare în plan vertical Reglarea distanţei dintre pânza de ferăstrău şi limitatorul paralel suplimentar (vezi figura f2) Distanţa dintre pânza de ferăstrău şi limitatorul paralel suplimentar poate să fie de maximum 15 mm. – În cazul în care limitatorul paralel suplimentar 18 se află în spatele liniei de tăiere, slăbiţi ambele şuruburi ale setului de fixare 45. – Deplasaţi limitatorul paralel suplimentar şi strângeţi din nou bine şuruburile. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 362 Thursday, November 19, 2009 4:24 PM 362 | Română Tăiere în unghi de înclinare în plan orizontal, cu sania de împingere blocată Reglarea unghiurilor de înclinare standard de 90° (vertical) – Reglaţi unghiul de înclinare orizontal dorit. (vezi „Reglarea unghiurilor de înclinare în plan orizontal“, pagina 359) – Limitatorul unghiular trebuie să se poată mişca liber în canalul de ghidare 21 (în stânga sau dreapta). Pentru aceasta, dacă este necesar, slăbiţi strângerea mânerului de fixare 44. – Urmaţi paşii de lucru conform paragrafului „Executarea de tăieturi drepte“. – Reglaţi un unghi de înclinare în plan vertical de 90°. Tăierea în unghiuri de înclinare în plan orizontal cu ajutorul saniei de împingere – Slăbiţi strângerea mânerului de blocare 29 şi ţineţi pânza de ferăstrău, cu ajutorul roţii de mână 12, în poziţia de 90°. – Slăbiţi şurubul de ajustare 61 şi strângeţi din nou puţin mânerul de blocare29. – Înşurubaţi sau deşurubaţi şurubul de ajustare până când braţul şablonului de unghiuri este coliniar pe toată lungimea sa cu pânza de ferăstrău. – Apoi strângeţi din nou foarte bine mânerul de blocare 29. – Reglaţi unghiul de înclinare orizontal dorit. (vezi „Reglarea unghiurilor de înclinare în plan orizontal“, pagina 359) – Împingeţi spre dreapta pârghia de blocare 24 şi trageţi înainte sania de împingere 1. (vezi figura B) – Puneţi piesa de lucru pe masa de lucru pentu ferăstrău, în faţa apărătoarei 6. – Poziţionaţi limitatorul unghiular 16 în faţa piesei de lucru, în canalul de ghidare 21 din stânga. Blocaţi-l în această poziţie, strângând bine mânerul de fixare 44. – Urmaţi paşii de lucru conform paragrafului „Executarea de tăieturi drepte“. Verificarea şi refacerea reglajelor de bază Pentru asigurarea unor tăieri precise, după o utilizare intensivă, trebuie să verificaţi reglajele de bază ale sculei electrice, iar dacă este cazul, să le refaceţi. În acest scop aveţi nevoie de experienţă şi de o unealtă specială corespunzătoare. Această operaţie se execută rapid şi fiabil la un centru de service şi asistenţă tehnică postvânzări Bosch. Verificare: – Reglaţi şablonul de unghiuri la 90° şi puneţi-l pe masa de lucru pentru ferăstrău 11. Braţul şablonului de unghiuri trebuie să fie coliniar cu pânza de ferăstrău 38 pe toată lungimea sa. Reglare: (vezi figura K) În cazul în care, după reglare, indicatorul de unghiuri 56 nu este coliniar cu marcajul de 90° al scalei gradate 57, slăbiţi şurubul 63 cu o şurubelniţă cu capul crestat în cruce uzuală din comerţ şi aliniaţi indicatorul de unghiuri de-a lungul marcajului de 90°. Reglarea unghiului de înclinare standard de 45° (în plan vertical) (vezi figura K) – Repetaţi paşii de lucru de mai sus pentru unghiul de înclinare în plan vertical de 45°: slăbiţi strângerea mânerului de blocare 29, reglaţi şurubul de ajustare 62. Nu este permisă o nouă modificare a reglajului indicatorului de unghiuri 56. Reglarea forţei de tensionare a limitatorului paralel (vezi figura L) După o întrebuinţare frecventă, forţa de tensionare a limitatorului paralel 8 poate să scadă. – Strângeţi piuliţa 64 până când limitatorul paralel poate fi din nou fixat strâns pe masa de lucru pentru ferăstrău. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 363 Thursday, November 19, 2009 4:24 PM Română | 363 Reglarea jocului saniei de împingere (vezi figura M) – Dacă după o întrebuinţare frecventă jocul saniei de împingere 1 devine prea mare, strângeţi şuruburile de ajustare 65. Reglarea plăcii intermediare (vezi figura N) Verificare: Partea anterioară a plăcii intermediare 3 trebuie să fie la acelaşi nivel sau puţin sub masa de lucru pentru ferăstrău, partea posterioară trebuie să fie la acelaşi nivel sau puţin deasaupra mesei de lucru pentru ferăstrău. Transportul sculei electrice f În scopul evitării producerii de traumatisme ale spatelui, scula electrică se va transporta întotdeauna de către două persoane. f Pentru transportarea sculei electrice folosiţi numai dispozitivele de transport şi niciodată dispozitivele de protecţie, prelungirea mesei de lucru pentru ferăstrău 2 sau extinderea mesei de lucru pentru ferăstrău 9. – Pentru a o ridica sau a o transporta, apucaţi-o de mânerele 67 din părţile laterale ale mesei de lucru pentru ferăstrău 11. Reglare: – Reglaţi nivelul corect cu ajutorul celor patru şuruburi de ajustare 66. Întreţinere şi service Depozitare şi transport (vezi figura O) Întreţinere şi curăţare Depozitarea sculei electrice În scopul depozitării, scula electrică vă oferă posibilitatea fixării sigure a tijei de împingere, a limitatoarelor şi a pânzelor de ferăstrău de rezervă. – Zăvorâţi clapeta de siguranţă galbenă 30 şi pârghia de blocare 24 a saniei de împingere – Aduceţi scula electrică în poziţie de transport. (vezi „Poziţia de transport“, pagina 358) – Desprindeţi limitatorul paralel suplimentar 18 de pe limitatorul paralel 8 sau limitatorul unghiular 16. – Poziţionaţi limitatoarele (8, 16, 18) şi fixaţi tija de împingere 22. – Înfăşuraţi cablul de alimentare în jurul suportului de cablu 31. – Puteţi păstra o pânză de ferăstrău de rezervă pe carcasa sculei electrice, cu ajutorul şurubului de fixare 19. Bosch Power Tools f Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Dacă în ciuda procedeelor de fabricaţie şi control riguroase maşina are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice Bosch. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului sculei electrice. Curăţare Pentru a putea lucra bine şi sigur, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. După fiecare operaţie îndepărtaţi praful şi aşchiile, prin suflare cu aer comprimat sau cu o pensulă. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 364 Thursday, November 19, 2009 4:24 PM 364 | Română Accesorii Eliminare Şasiu . . . . . . . . . . . . . . . . . . . . . 2 607 001 967 Pânze de ferăstrău pentru lemn şi placaje, paneluri şi şipci Sculele electrice, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Pânză de ferăstrău 254 x 30 mm, 40 dinţi . . . . . . . . . . . . . . . . . . . 2 608 640 443 În vederea reciclării separate pe sortimente, piesele din plastic sunt marcate corespunzător. Pânză de ferăstrău 254 x 30 mm, 60 dinţi . . . . . . . . . . . . . . . . . . . 2 608 640 444 Numai pentru ţările UE: Serviciu de asistenţă tehnică postvânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră cât şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi informaţii privind piesele de schimb găsiţi şi la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch răspunde cu plăcere la întrebările privind cumpărarea, utilizarea şi reglarea produselor şi accesoriior lor. Nu aruncaţi sculele electrice în gunoiul menajer! Conform Directivei Europene 2002/96/CE privind maşinile şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică. Sub rezerva modificărilor. România Robert Bosch SRL Bosch Service Center Str. Horia Măcelariu Nr. 30–34, 013937 Bucureşti Tel. Service scule electrice: +40 (021) 4 05 75 40 Fax: +40 (021) 4 05 75 66 E-Mail: infoBSC@ro.bosch.com Tel. Consultanţă tehnică: +40 (021) 4 05 75 39 Fax: +40 (021) 4 05 75 66 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 365 Thursday, November 19, 2009 4:24 PM Български | 365 Указания за безопасна работа
