INSTRUKCJA OBSŁUGI PTS 10 BOSCH

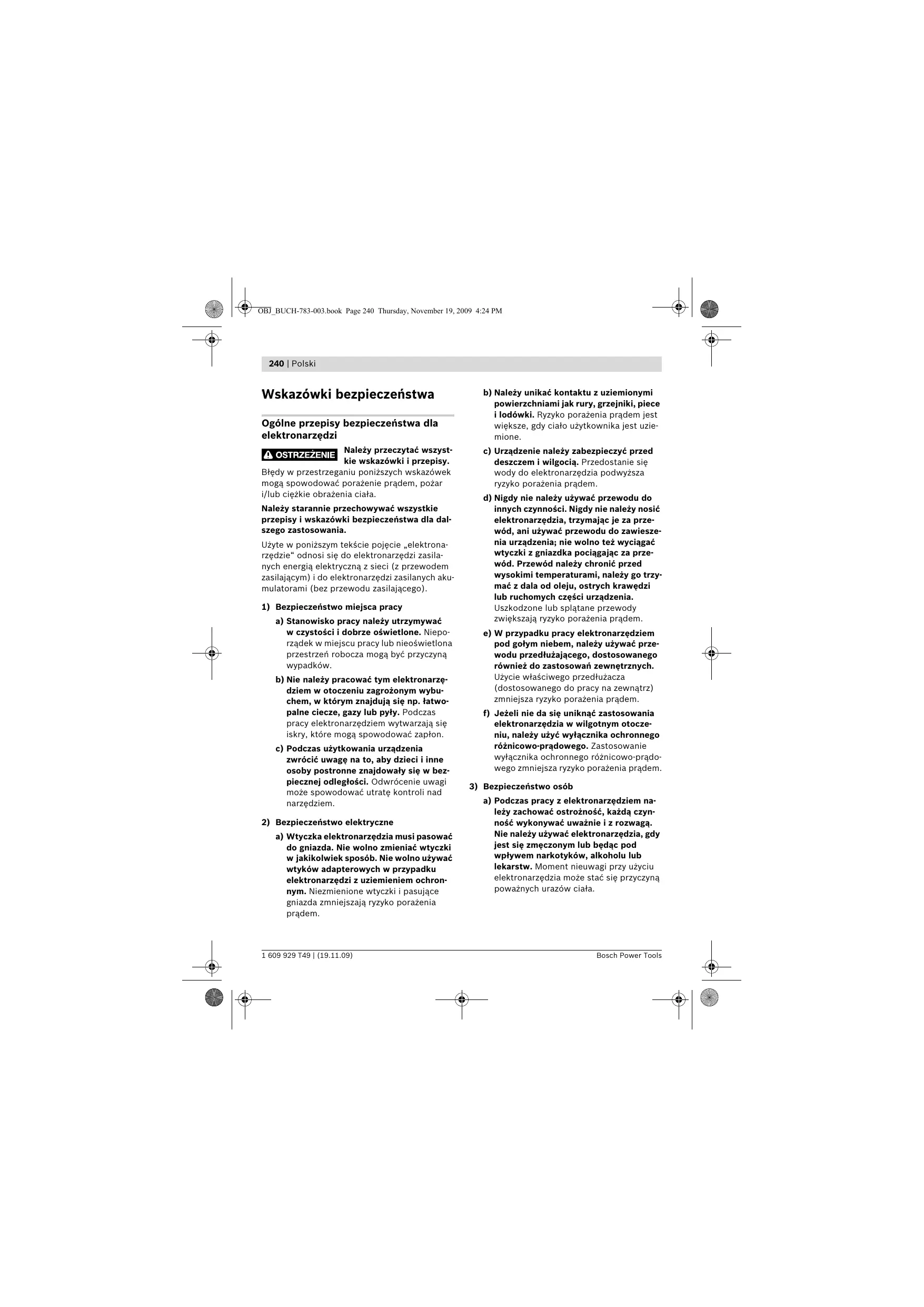

Ogólne przepisy bezpieczeństwa dla elektronarzędzi Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania. Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

1) Bezpieczeństwo miejsca pracy

a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków. b) Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. 1 609 929 T49 | (19.11.09) b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. c) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. e) W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osób

a) Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała. Bosch Power Tools OBJ_BUCH-783-003.book Page 241 Thursday, November 19, 2009 4:24 PM Polski | 241 b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała. c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. d) Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. Bosch Power Tools

4) Prawidłowa obsługa i eksploatacja elektronarzędzi

a) Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. c) Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. f) Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 242 Thursday, November 19, 2009 4:24 PM 242 | Polski g) Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

a) Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane. Wskazówki bezpieczeństwa dla pilarek stołowych f Nie wolno w żadnym wypadku stawać na elektronarzędzie. W przypadku przewrócenia się elektronarzędzia lub niezamierzonego kontaktu z tarczą pilarską może dojść do poważnych obrażeń. f Należy upewnić się, czy osłona funkcjonuje prawidłowo i czy może się swobodnie poruszać. W żadnym wypadku nie wolno blokować osłony w położeniu otwartym. f Trzymać dłonie z dala od obszaru pracy piły podczas gdy jest ona włączona. Zetknięcie się z obracającą się tarczą piły oznacza niebezpieczeństwo zranienia. f Nie wkładać nigdy rąk za tarczę, aby przytrzymać przedmiot obrabiany, usunąć wióry czy z innych powodów. Odstęp między ręką obsługującego a obracającą się tarczą pilarską będzie w tym wypadku za mały. f Przykładać przedmiot obrabiany wyłącznie do znajdującej się w ruchu tarczy pilarskiej. W przeciwnym wypadku istnieje niebezpieczeństwo odrzutu, jeżeli tarcza pilarska zakleszczy się w przedmiocie obrabianym. f Przed użyciem elektronarzędzia usunąć z płaszczyzny roboczej, oprócz przedmiotu obrabianego, wszystkie narzędzia nastawcze, wióry itp. Małe kawałki drewna 1 609 929 T49 | (19.11.09) lub inne przedmioty, które zetkną się z obracającą się tarczą pilarską, mogą zostać odrzucone z dużą prędkością w kierunku osoby obsługującej. f Należy piłować tylko jeden przedmiot obrabiany na raz. Przedmioty obrabiane położone jeden na drugim lub obok siebie mogą spowodować zablokowanie się tarczy pilarskiej lub mogą przesunąć się podczas piłowania. f Należy zawsze używać prowadnicy równoległej lub kątowej. Wpłynie to na zwiększenie precyzji cięcia i zredukuje możliwość zablokowania się tarczy. f W przypadku zakleszczenia się tarczy pilarskiej w materiale należy wyłączyć elektronarzędzie i mocno przytrzymać obrabiany przedmiot aż do całkowitego zatrzymania się tarczy. Aby uniknąć zjawiska odrzutu, obrabiany przedmiot można poruszyć dopiero po całkowitym zatrzymaniu się biegu tarczy. Przed ponownym uruchomieniem elektronarzędzia należy skontrolować usunąć przyczynę zakleszczenia się tarczy. f Nie należy używać tępych lub uszkodzonych tarcz pilarskich. Tarcze tnące z tępymi lub niewłaściwie ustawionymi zębami powodują – przez zbyt wąski rzaz – zwiększone tarcie, zaklinowanie się tarczy w materiale i odrzut. f Należy zawsze stosować tarcze pilarskie o właściwych rozmiarach zewnętrznych i o odpowiednim otworze mocowania tarczy (np. w kształcie gwiazdy lub okrągłym). Tarcze tnące, które nie odpowiadają danemu typowi pilarki, nie zapewniają dokładnego ruchu obrotowego i prowadzą do utraty kontroli nad elektronarzedziem. f Nie używać tarcz pilarskich z wysokostopowej stali szybkotnącej HSS. Tarcze z tej stali mogą łatwo się złamać. f Nie dotykać tarczy pilarskiej po zakończeniu cięcia, zanim tarcza się nie ochłodzi. Tarcza rozgrzewa się bardzo podczas cięcia. Bosch Power Tools OBJ_BUCH-783-003.book Page 243 Thursday, November 19, 2009 4:24 PM Polski | 243 f Nie używać nigdy narzędzia bez podkładki. Uszkodzoną podkładkę należy wymienić. Podczas pracy z uszkodzoną podkładką istnieje niebezpieczeństwo zranienia tarczą. f Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. f Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć. f Nie należy pozostawiać bez nadzoru narzędzia, zanim się ono całkowicie nie zatrzyma. Poruszające się siłą inercji narzędzia robocze mogą spowodować obrażenia. f Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem. Symbole Następujące symbole mogą być ważne podczas użytkowania elektronarzędzia. Proszę zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatwi użytkownikowi lepsze i bezpieczniejsze użytkowanie urządzenia. Symbol Znaczenie f Należy stosować środki ochrony słuchu. Wpływ hałasu może spowodować utratę słuchu. f Należy stosować maskę przeciwpyłową. f Należy stosować okulary ochronne. f Niebezpieczna strefa! W miarę możliwości nie zbliżać do tej strefy rąk, palców czy ramion. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 244 Thursday, November 19, 2009 4:24 PM 244 | Polski Symbol Znaczenie Tylko dla państw należących do UE: Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska. Ukazuje kierunek obrotu pokrętła: opuszczona tarcza tnąca (pozycja transportowa) i podniesiona tarcza tnąca (pozycja robocza). Regulacji pionowych kątów ukośnych (ruchoma tarcza tnąca) należy dokonywać w ukazanej na rysunku kolejności. Push

90° 45° 75 mm Ukazuje maksymalnie dopuszczalną wysokość przedmiotu przeznaczonego do obróbki przy pionowych standardowych kątach ukośnych 90° i 45°. 63 mm Należy zwrócić uwagę na wymiary tarczy pilarskiej. Średnica otworu musi pasować bez luzu do wrzeciona. Nie należy stosować adapterów, złączek lub zwężek. Podczas wymiany tarczy pilarskiej należy zwrócić uwagę na to, aby szerokość cięcia nie była mniejsza a grubość tarczy nie większa niż grubość klina rozszczepiającego. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 245 Thursday, November 19, 2009 4:24 PM Polski | 245 Symbol Znaczenie Ukazuje działanie gałki nastawczej na prowadnicy kątowej podczas ustawiania poziomych kątów ukośnych. Ukazuje możliwe pozycje prowadnicy równoległej na elemencie rozszerzającym stół. Kolory na naklejce są zgodne z kolorami na podziałce umieszczonej na przednim drążku prowadzącym. Podziałka ukazuje odstęp od tarczy tnącej (w zależności od pozycji prowadnicy równoległej). 220mm - 520mm 140mm - 250mm Opis funkcjonowania Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Użycie zgodne z przeznaczeniem Elektronarzędzie przeznaczone jest do cięcia poprzecznego z posuwem wzdłużnym drewna po linii prostej. Możliwe są przy tym cięcia poziome pod kątem od –60° do +60° oraz cięcia pionowe pod kątem od 90° do 45°. Moc elektronarzędzia przystosowana jest do cięcia drewna twardego i miękkiego oraz do cięcia płyt wiórowych i pilśniowych. Używając elektronarzędzia jako pilarki stołowej nie wolno stosować go do cięcia aluminium i innych metali nieżelaznych. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odnosi się do rysunku elektronarzędzia na stronie graficznej. 1 Prowadnica saneczkowa 2 Element przedłużający stół 3 Podkładka 4 Klin rozdzielający 5 Króciec do odsysania pyłu na osłonie 6 Osłona 7 Naklejka do zaznaczenia linii cięcia 8 Prowadnica równoległa 9 Element rozszerzający stół 10 Prowadnica równoległa elementu rozszerzającego stół 9 11 Stół pilarski 12 Pokrętło do podnoszenia i opuszczania tarczy tnącej 13 Podziałka do ukazywania odstępu tarczy tnącej od prowadnicy równoległej 8 14 Przycisk awaryjny Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 246 Thursday, November 19, 2009 4:24 PM 246 | Polski 16 Prowadnica kątowa 45 Zestaw montażowy „Dodatkowa prowadnica równoległa/prowadnica kątowa“ 17 Klucz oczkowy (23 mm; 13 mm) 46 Uchwyt prowadnicy równoległej 18 Dodatkowa prowadnica równoległa (aluminium) 47 Szyna profilowana 15 Rowek prowadzący dla prowadnicy równoległej 8 19 Śruba mocująca dla zapasowej tarczy tnącej 20 Otwory montażu 21 Rowek prowadzący do prowadnicy kątowej 22 Drążek prowadzący 23 Gałka mocująca element przedłużający stół 2 24 Dźwignia blokująca prowadnicę saneczkową 25 Gałka mocująca prowadnicę równoległą 10 26 Gałka mocująca element poszerzający stół 9 27 Miejsce na dodatkową prowadnicę równoległą 18 28 Miejsce do przechowywania prowadnicy równoległej 8 29 Gałka blokująca do regulacji pionowych kątów ukośnych 48 Gałka mocująca dodatkowej prowadnicy równoległej (aluminium) 49 Dodatkowa prowadnica równoległa (tworzywo sztuczne) 50 Dźwignia blokady wrzeciona 51 Nakrętka mocująca 52 Kołnierz mocujący/osadczy 53 Wrzeciono 54 Gałka nastawcza dla kątów ukośnych (poziom) 55 Wskaźnik kąta na prowadnicy kątowej 56 Wskaźnik kąta cięcia (pion) 57 Skala dla cięcia pod kątem (pion) 58 Lupa 30 Klapka zabezpieczająca włącznik/wyłącznik 59 Podziałka do ukazywania odstępu tarczy tnącej od prowadnicy równoległej 10 31 Uchwyt na przewód sieciowy 60 Włącznik 32 Wyrzut wiórów 61 Śruba regulacyjna do ustawiania standartowych kątów ukośnych 90° w pionie 33 Miejsce do przechowywania prowadnicy kątowej 34 Wąż odsysający 35 Podstawa 36 Śruba z łbem sześciokątnym do mocowania klina rozdzielającego 4 37 Otwory dla podkładki 38 Tarcza pilarska 62 Śruba regulacyjna do ustawiania standartowych kątów ukośnych 45° w pionie 63 Śruba dla wskaźnika kąta cięcia (pion) 64 Nakrętka do regulacji siły napięcia prowadnicy równoległej 8 39 Uchwyt dla klina oddzielającego 65 Śruby do regulacji luzu w prowadnicy saneczkowej 40 Zestaw montażowy „Osłona ochronna“ 66 Śruby regulacyjne podkładki 41 Zestaw montażowy „Element przedłużający stół“ 67 Zagłębienia 42 Amortyzator gumowy 43 Szyna prowadząca prowadnicy kątowej 44 Gałka nastawcza na prowadnicy kątowej 1 609 929 T49 | (19.11.09) 68 Zestaw montażowy „Podstawa“* 69 Podstawa* *Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu. Bosch Power Tools OBJ_BUCH-783-003.book Page 247 Thursday, November 19, 2009 4:24 PM Polski | 247 Dane techniczne Deklaracja zgodności Pilarka stołowa PTS 10 3 603 L03 2.. Numer katalogowy Moc znamionowa

Napięcie znamionowe Częstotliwość Prędkość obrotowa bez obciążenia min

Ogranicznik prądu rozruchowego Ciężar odpowiednio do EPTA-Procedure 01/2003

23,5 Klasa ochrony /II Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 61029 – zgodnie z wymaganiami dyrektyw: 2004/108/WE, 98/37/WE (do 28.12.2009), 2006/42/WE (od 29.12.2009). Procedura badania typu WE nr 3400636.01CE przez notyfikowaną jednostkę certyfikującą nr Dokumentacja techniczna: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Maksymalne wymiary przedmiotu obrabianego zob. strona 255. Dane aktualne są dla napięcia znamionowego [U] 230/240 V. W przypadku niższych napięć, a także modeli specyficznych dla danego kraju, dane te mogą się różnić. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnić. Montaż Wymiary odpowiednich tarcz pilarskich Średnica tarczy pilarskiej

Informacja o poziomie hałasu Wartości pomiarowe hałasu określono zgodnie z normą EN 61029. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 97 dB(A); poziom mocy akustycznej 110 dB(A). Niepewność pomiaru K=3 dB. Stosować środki ochrony słuchu! Bosch Power Tools f Należy unikać niezamierzonego uruchomienia narzędzia. Podczas montażu oraz podczas innych prac przy elektronarzędziu wtyczka urządzenia nie może być podłączona do zasilania. Zakres dostawy Proszę zwrócić uwagę na rysunki przedstawiające wszystkie elementy wchodzące w zestaw, znajdujące się na początku instrukcji obsługi. Przed pierwszym uruchomieniem elektronarzędzia sprawdzić, czy wszystkie niżej wymienione części zostały dostarczone: – Pilarka stołowa (fabrycznie zmontowane: element rozszerzający stół 9, tarcza pilarska 38, podkładka 3). 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 248 Thursday, November 19, 2009 4:24 PM 248 | Polski – Podstawa 35 z fabrycznie wmontowanymi śrubami z gniazdem krzyżowym – Element przedłużający stół 2 – Zestaw montażowy „Element przedłużający stół“ 41 (2 drążki prowadzące, 2 śruby zebezpieczające, 2 klipsy, 2 krótkie gałki mocujące) – Prowadnice równoległe 8 i 10 – Dodatkowa prowadnica równoległa (aluminium) 18 z szyną profilowaną 47 – Dodatkowa prowadnica równoległa (tworzywo sztuczne) 49 – Prowadnica kątowa 16 – Zestaw montażowy „Dodatkowa prowadnica równoległa“ 45 (4 krótkie śruby, 2 długie gałki mocujące 48, 2 nakrętki czworokątne i podkładki) – Osłona ochronna 6 – Zestaw montażowy „Osłona ochronna“ 40 (śruba, nakrętka, podkładka) – Klin rozdzielający 4 z fabrycznie wmontowaną śrubą z łbem sześciokątnym 36 – Wąż odsysający 34 – Drążek prowadzący 22 – Klucz oczkowy 17 w modelach z podstawą: – Podstawa 69 (12 profili, 4 zatyczki) – Zestaw montażowy „Podstawa“ 68 (24 śruby wraz z nakrętkami do montażu, 4 śruby wraz z nakrętkami do zamocowania elektronarzędzia, 4 podkładki) Wskazówka: Skontrolować elektronarzędzie pod kątem ewentualnych uszkodzeń. Przed dalszym użytkowaniem elektronarzędzie sprawdzić dokładnie systemy kontrolne i zabezpieczające lub lekko uszkodzone części pod kątem ich bezbłędnego i zgodnego z przeznaczeniem funkcjonowania. Sprawdzić, czy ruchome części funkcjonują bezbłędnie i czy się nie zakleszczają oraz czy któreś części nie są uszkodzone. Wszystkie części muszą być prawidłowo zamontowane oraz spełniać wszystkie warunki niezbędne do bezbłędnego funkcjonowania. 1 609 929 T49 | (19.11.09) Naprawę lub wymianę uszkodzonych systemów kontrolnych i zabezpieczających oraz uszkodzonych części należy zlecić autoryzowanej jednostce serwisowej. Wprowadzenie urządzenia do eksploatacji – Ostrożnie rozpakować dostarczone elementy. – Usunąć całe opakowanie z elektronarzędzia i dostarczonego wraz z nim osprzętu. – Należy zwrócić szczególną uwagę, by usunąć materiał pakunkowy spod bloku silnika. Narzędzia potrzebne do montażu, a nie wchodzące w zakres dostawy: – Wkrętak krzyżowy – Kątownik – Klucz oczkowy lub widełkowy (13 mm) do montażu podstawy Kolejność montażu Przestrzeganie właściwej kolejności montażu dostarczonych elementów urządzenia ułatwia pracę.

– Wąż odsysający 34 – Podstawa 35 z fabrycznie wmontowanymi śrubami z gniazdem krzyżowym

Klin oddzielający 4 Osłona ochronna 6 Element przedłużający stół 2 Prowadnica równoległa 8, dodatkowe prowadnice równoległe (18 lub 49) i prowadnica kątowa 16 Montaż od dołu – Ustawić elektronarzędzie na stole pilarskim Montaż węża odsysającego (zob. rys. a) – Połączyć wyrzutnik wiórów, znajdujący się na obudowie tarczy tnącej i wyrzutnik wiórów 32 na obudowie urządzenia z wężem odsysającym 34. Bosch Power Tools OBJ_BUCH-783-003.book Page 249 Thursday, November 19, 2009 4:24 PM Polski | 249 Montaż podstawy (zob. rys. b) Montaż osłony (zob. rys. d) – Wpuścić podstawę 35 w przewidziane do tego celu otwory tak, aby śruby z gniazdem krzyżowym zaskakiwały w otwory w podstawie. – Zablokować podstawę w tej pozycji, mocno dociągając śruby z gniazdem krzyżowym. Do montażu należy użyć zestawu montażowego „Osłona“ 40. (śruba, nakrętka, podkładka) Montaż od góry – Obrócić elektronarzędzie tak, aby znajdowało się ono w odpowiedniej pozycji do pracy. Montaż klina oddzielającego (zob. rys. c1–c3) – Za pomocą klucza oczkowego 17 podważyć przednią część podkładki 3 i wyjąć ją z otworów 37. – Pokrętło 12 przekręcić do oporu w kierunku przeciwnym do ruchu wskazówek - tak, aby tarcza tnąca 38 znalazła się w możliwie najwyższym położeniu nad stołem pilarskim. – Aby odchylić tarczę 38, należy zwolnić gałkę blokującą 29. – Nasunąć klin rozdzielający 4, tak aby odpowiednie otwory nachodziły na trzpienie uchwytu 39. – Klin rozdzielający 4 należy zamocować na uchwycie 39, mocno dociągając śrubę z łbem sześciokątnym 36 kluczem oczkowym 17 (13 mm). – Ponownie ustawić tarczę tnącą na 90° i dociągnąć gałki blokujące 29. (zob. również „Ustawianie kątów cięcia w pionie“, str. 253) Wskazówka: Klin oddzielający musi leżeć na jednej linii z tarczą tnącą, aby zapobiec zablokowaniu się elementu obrabianego. – Na zakończenie należy ponownie zamontować pokładkę 3. W tym celu należy zaczepić podkładkę w otworach 37, a następnie przycisnąć ją do dołu tak, aby zaskoczyła w stole pilarskim. – Przełożyć śrubę 40 przez otwory w osłonie i w klinie. Czworokąt śruby musi zaskoczyć w odpowiedni otwór w osłonie. – Nałożyć podkładkę i nakrętkę. – Dociągnąć nakrętkę za pomocą klucza oczkowego 17 (13 mm) na tyle mocno, by osłona trzymała się sama w każdej z ustawionych pozycji. Montaż elementu przedłużającego stół (zob. rys. e1–e2) Do montażu należy użyć zestawu montażowego „Element przedłużający stół“ 41. (2 drążki prowadzące, 2 śruby zebezpieczające, 2 klipsy, 2 krótkie gałki mocujące) – Wsunąć do oporu oba drążki prowadzące gwintem do przodu do przewidzianych do tego celu otworów w elemencie przedłużającym stół 2. – Nałożyć amortyzator gumowy 42 na przedłużkę. – Włożyć klipsy do otworów drążków prowadzących, w celu zablokowania. – Na zakończenie wsunąć przedłużkę stołu wraz z oboma drążkami prowadzącymi do przewidzianych do tego celu uchwytów pod stołem pilarskim. – Wkręcić śruby zabezpieczające przed wypadnięciem do przewidzianych do tego celu gwintów. – Wkręcić gałki mocujące 23 do przewidzianych do tego celu gwintów, znajdujących się pod stołem pilarskim. Montaż prowadnicy kątowej (zob. rys. f1–f2) – Wsunąć szynę 43 prowadnicy kątowej 16 do jednego z przewidzianych do tego celu rowków prowadzących 21 w stole pilarskim. Wskazówka: Pozycję prowadnicy kątowej można ustalić w lewym rowku prowadzącym przez przekręcenie gałki nastawczej 44 na prowadnicy saneczkowej. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 250 Thursday, November 19, 2009 4:24 PM 250 | Polski – Zamontować dodatkową prowadnicę równoległą 18 (aluminiową) na prowadnicy kątowej, używając załączonego zestawu montażowego 45. (2 krótkie śruby, 2 nakrętki czworokątne i podkładki) Wskazówka: Należy zwrócić uwagę, by dodatkowa prowadnica równoległa całkowicie przylegała do stołi pilarskiego. Odstęp między tarczą tnącą i dodatkową prowadnicą równoległą nie może przekraczać 15 mm. Montaż prowadnicy równoległej (zob. rys. g1–g3) Prowadnicę równoległą 8 można zamocować zarówno z lewej jak i z prawej strony tarczy tnącej. – Wkręcić uchwyt prowadnicy równoległej 46 do przewidzianego do tego celu gwintu, umieszczonego w przedniej części prowadnicy równoległej. – W pierwszej kolejności umieścić prowadnicę równoległą z tyłu na stole pilarskim. Następnie umieścić prowadnicę równoległą w rowku prowadzącym 15. Prowadnicę równoległą można teraz w dowolny sposób przesuwać. – Aby zablokować prowadnicę równoległą, należy docisnąć uchwyt 46 do dołu. Do cięcia wąskich elementów i do cięć ukośnych w pionie konieczne jest zamontowanie dodatkowej aluminiowej prowadnicy równoległej 18 na prowadnicy równoległej 8. W tej konstelacji można umieścić plastikową dodatkową prowadnicę równoległą 49 na prowadnicy kątowej. – Wsunąć szynę profilowaną 47 do rowka, znajdującego się po krótszej stronie dodatkowej prowadnicy równoległej 18. – Szynę profilowaną umieścić w ten sposób przed prowadnicą równoległą 8, by otwory obu elementów leżały na jednej linii. – Gałki mocujące 48 przełożyć przez boczne otwory w prowadnicy równoległej i dokręcić. 1 609 929 T49 | (19.11.09) Do cięcia wysokich, wąskich elementów konieczne jest zamontowanie dodatkowej aluminiowej prowadnicy równoległej 18 bezpośrednio na prowadnicy równoległej 8. – Unieruchomić dodatkową prowadnicę równoległą 18 za pomocą 2 nakrętek czworokątnych wchodzących w skład zestawu montażowego 45 i gałek mocujących 48 bezpośrednio na prowadnicy równoległej 8. Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel. – W razie możliwości należy stosować odsysanie pyłów. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2. Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki. System odsysania pyłu i wiórów może się zablokować pyłem, wiórami lub kawałkami obrabianego materiału. – Wyłączyć elektronarzędzie i wyjąć wtyczkę sieciową z gniazda. – Odczekać, aby tarcza pilarska całkowicie się zatrzymała. – Znaleźć przyczynę blokady i usunąć ją. Bosch Power Tools OBJ_BUCH-783-003.book Page 251 Thursday, November 19, 2009 4:24 PM Polski | 251 Odsysanie zewnętrzne (zob. rys. h) – Podłączyć wąż odkurzacza do wyrzutnika wiórów 32. – Aby podwyższyć wydajność odsysania można dodatkowo podłączyć system odsysania do króćca odsysania 5. Należy przedtem zdjąć przykrywkę z króćca odsysania. Odkurzacz musi być dostosowany do rodzaju obrabianego materiału. Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego. Montaż stacjonarny lub ustawienie bez montażu Wymiana narzędzi (zob. rys. j1 – j4) f Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. f Podczas montażu tarczy pilarskiej używać rękawic ochronnych. Przy kontakcie z tarczą pilarską istnieje niebezpieczeństwo zranienia. Należy wybrać odpowiedni rodzaj tarczy tnącej, uzależniony od rodzaju materiału przeznaczonego do obróbki. Używać należy tylko piły, których maksymalnie dopuszczalna prędkość wyższa jest od prędkości obrotowej elektronarzędzia bez obciążenia. f Dla zagwarantowania bezpiecznej obsługi, należy przed użyciem przymocować elektronarzędzie do równej i stabilnej powierzchni pracy (np. ławy roboczej). Stosować należy wyłącznie tarcze tnące, których parametry są zgodne z podanymi w niniejszej instrukcji obsługi ulotce i zostały przetestowane zgodnie z wymaganiami normy EN 847-1 i odpowiednio oznakowane. Montaż bez podstawy (zob. rys. i) Demontaż tarczy pilarskiej – Przymocować elektronarzędzie odpowiednimi śrubami do płaszczyzny roboczej. Otwory na śruby 20. – Za pomocą klucza oczkowego 17 podważyć przednią część podkładki 3 i wyjąć ją z otworów 37. – Pokrętło 12 przekręcić do oporu w kierunku przeciwnym do ruchu wskazówek - tak, aby tarcza tnąca 38 znalazła się w możliwie najwyższym położeniu nad stołem pilarskim. – Przekręcić nakrętkę 51 za pomocą klucza oczkowego 17 (23 mm), pociągając równocześnie dźwignię blokującą wrzeciono 50 aż do jej zaskoczenia w zapadce. – Przytrzymując dokręconą dźwignię blokującą wrzeciono, odkręcić nakrętkę, obracając nią w kierunku przeciwnym do ruchu wskazówek zegara. – Zdjąć kołnierz mocujący 52. – Zdjąć tarczę pilarską 38. Montaż z podstawą (zob. rys. k1–k3 od str. 15) Do montażu należy użyć zestawu montażowego „Podstawa“ 68. (24 śruby wraz z nakrętkami do montażu, 4 śruby wraz z nakrętkami do zamocowania elektronarzędzia, 4 podkładki) – Zmontować podstawę 69. Mocno dociągnąć śruby. – Zamocować elektronarzędzie na przeznaczonej do tego powierzchni podstawy. Do mocowania użyć należy otworów 20 na elektronarzędziu jak również otworów podłużnych na podstawie. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 252 Thursday, November 19, 2009 4:24 PM 252 | Polski Montaż tarczy pilarskiej W razie potrzeby oczyścić przed montażem wszystkie części, które mają być zamontowane. – Nałożyć nową tarczę na kołnierz mocujący 52 wrzeciona 53. Wskazówka: Nie stosować zbyt małych tarcz. Odstęp między tarczą tnącą, a klinem oddzielającym nie może przekraczać 5 mm. f Podczas montażu należy zwrócić uwagę na to, by kierunek cięcia zębów (kierunek strzałki na tarczy pilarskiej) zgadzał się z kierunkiem strzałki na osłonie! – Nałożyć kołnierz mocujący 52 i nakrętkę 51. – Przekręcić nakrętkę 51 za pomocą klucza oczkowego 17 (23 mm), pociągając równocześnie dźwignię blokującą wrzeciono 50 aż do jej zaskoczenia w zapadce. – Dokręcić nakrętkę, obracając nią w kierunku zgodnym z ruchem wskazówek zegara. – Ponownie nałożyć podkładkę 3. (zob. rys. c3) Powiększanie stołu pilarskiego Długie przedmioty obrabiane muszą mieć podłoże na całej swej długości. Element przedłużający/poszerzający stół (zob. rys. A) Aby zwiększyć powierzchnię stołu, można zarówno z tyłu, jak i z prawej strony elektronarzędzia wysunąć następujące szyny: Element przedłużający stół 2 (przedłuża stół 11 do tyłu o 215 mm) i/lub element poszerzający stół 9 (poszerza stół 11 w prawo o 285 mm) – Sięgnąć pośrodku pod wybraną szynę i wyciągnąć ją, pociągając ją do oporu. – Aby unieruchomić ją w tej pozycji, należy dokręcić odpowiednią gałkę mocującą (23 lub 26), umieszczoną na drążkach prowadzących. Podczas obróbki ciężkich elementów może zaistnieć konieczność podparcia szyn. Prowadnica saneczkowa (zob. rys. B) Praca f Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Pozycja transportowa i pozycja robocza tarczy tnącej Pozycja transportowa – Obrócić pokrętło 12 w kierunku zgodnym z ruchem wskazówek zegara - tak, aby zęby tarczy tnącej 38 znalazły się pod stołem 11. Przy użyciu prowadnicy saneczkowej 1 można obrabiać elementy nie szersze niż 305 mm. Jednocześnie osiągamy większą precyzję cięcia, przede wszystkim w połączeniu z prowadnicą kątową 16. (zob. „Cięcia ukośne (poziom) za pomocą prowadnicy saneczkowej“, str. 255) – W tym celu należy odchylić dźwignię blokującą 24 w prawo. Dzięki temu prowadnicę saneczkową można przesunąć zarówno do przodu jak i do tyłu (do oporu). Pozycja robocza – Przekręcić pokrętło 12 w kierunku przeciwnym do ruchu wskazówek zegara – tak, aby zęby tarczy tnącej 38 wystawały o ok. 5 mm ponad element obrabiany. Wskazówka: Upewnić się, czy osłona znajduje się we właściwej pozycji. Podczas cięcia musi ona przylegać do obrabianego elementu. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 253 Thursday, November 19, 2009 4:24 PM Polski | 253 Ustawianie kąta cięcia Aby zagwarantować precyzję cięć, należy po intensywnym użytkowaniu skontrolować i w razie potrzeby poprawić podstawowe ustawienia elektronarzędzia (zob. „Kontrola i wykonywanie ustawień podstawowych“, strona 256). Ustawianie kątów cięcia (Prowadnica kątowa) (zob. rys. C) Kąt cięcia w poziomie może zostać ustawiony w zakresie od 60° (lewa strona) do 60° (prawa strona). – Poluzować gałkę nastawczą 54, jeżeli była dokręcona. – Obracać prowadnicę kątową, aż wskaźnik kąta 55 pokaże żądany kąt cięcia. – Dokręcić na powrót gałkę nastawczą 54. Ustawianie kątów cięcia w pionie (Tarcza tnąca) (zob. rys. D) Kąt cięcia w pionie może zostać ustawiony w zakresie od 90° do 45°. – Lekko poluzować gałkę blokującą 29, obracając nią w kierunku przeciwnym do ruchu wskazówek zegara. Wskazówka: Przy całkowitym odkręceniu gałki tarcza tnąca przechyla się (siłą ciężkości) do pozycji, odpowiadającej mniej więcej 30°. – Wcisnąć pokrętło 12 do tyłu (Push) i przytrzymać je w tej pozycji. Dzięki temu zęby przy jarzmie zaskoczą w ząbki pokrętła. – Przekręcić pokrętło na tyle, by wskaźnik kąta cięcia 56 ukazał pożądany kąt ukośny na podziałce 57. – Ponownie dokręcić gałkę blokującą 29. Ustawianie prowadnic równoległych Prowadnica równoległa 8 (zob. rys. E) Znacznik w lupie 58 ukazuje ustawiony odstęp prowadnicy równoległej od tarczy tnącej na podziałce 13. – Umieścić prowadnicę równoległą na wybranym miejscu tarczy tnącej (zob. również „Montaż prowadnicy równoległej“, str. 250) – Pociągnąć uchwyt 46 do góry, aby zwolnić prowadnicę i przesunąć ją na tyle, by lupa 58 ukazała pożądany odstęp od tarczy tnącej. – Aby zablokować prowadnicę równoległą, należy docisnąć uchwyt 46 do dołu. Prowadnica równoległa 10 na elemencie poszerzającym stół (zob. rys. F) Prowadnicę równoległą 10 można zamocować zarówno z lewej jak i z prawej strony elementu poszerzającego stół 9. Kolory na naklejce na prowadnicy równoległej są zgodne z kolorami na podziałce 59, umieszczonej na przednim drążku prowadzącym. Podziałka ukazuje odstęp od tarczy tnącej (w zależności od pozycji prowadnicy równoległej). – Przykręcić prowadnicę równoległą na elemencie poszerzającym stół, umieszczając ją w pożądanej pozycji. – Sięgnąć pod przedłużkę (pośrodku) i wyciągnąć ją tak, aby zielona lub żółta podziałka ukazywała pożądany odstęp od tarczy tnącej. W celu ułatwienia szybkiego i dokładnego ustawiania standartowych kątów 90° i 45° na obudowie umieszczone zostały zderzaki krańcowe. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 254 Thursday, November 19, 2009 4:24 PM 254 | Polski Ustawianie dodatkowej prowadnicy równoległej Do cięcia wąskich elementów i do cięć ukośnych w pionie konieczne jest zamontowanie dodatkowej aluminiowej prowadnicy równoległej 18 na prowadnicy równoległej 8. (zob. rys. g2) Krótkie elementy mogą podczas obróbki zakleszczyć się między prowadnicą równoległą i tarczą tnącą, zostać uchwycone, przez unoszącą się tarczę i wyrzucone. Należy dlatego ustawić dodatkową prowadnicę równoległą tak, aby koniec jej szyny wypadał na obszar znajdujący się między zębem tarczy leżącym jak najbardziej z przodu i środkiem tarczy tnącej. – W tym celu należy odkręcić gałki mocujące 48 i odpowiedni przesunąć dodatkową prowadnicę równoległą 18. – Ponownie dokręcić gałki. Do cięcia wysokich, wąskich elementów konieczne jest zamontowanie dodatkowej aluminiowej prowadnicy równoległej 18 bezpośrednio na prowadnicy równoległej 8. (zob. rys. g3) Uruchamianie Uruchomienie (zob. rys. G1–G2) – Przesunąć czerwony przycisk awaryjny 14 w lewo i otworzyć żółtą klapkę bezpieczeństwa – Aby uruchomić urządzenie, należy wcisnąć zielony włącznik 60. – Na koniec zamknąć klapkę bezpieczeństwa, nie powodując jej zaskoczenia w zapadce. Wyłączenie (zob. rys. G3) – Wcisnąć czerwony przycisk awaryjny 14. Awaria prądu Włącznik/wyłącznik jest tzw. wyłącznikiem napięcia zerowego, zapobiegającym niezamierzonym włączeniom elektronarzędzia po awarii prądu (np. z powodu wyciągnięcia wtyczki z gniazdka podczas pracy narzędzia). Wskazówki dotyczące pracy Ogólne wskazówki dotyczące piłowania f W przypadku wszystkich rodzajów cięć należy najpierw upewnić się, czy tarcza nie w żadnym z etapów pracy nie dotyka którejś z prowadnic lub jakiejś innej części urządzenia. Tarcze tnące należy chronić przed upadkiem i udarami. Nie należy poddawać tarcz działaniu sił bocznych. Klin oddzielający musi leżeć na jednej linii z tarczą tnącą, aby zapobiec zablokowaniu się elementu obrabianego. Nie obrabiać wypaczonych przedmiotów obrabianych. Przedmiot obrabiany musi mieć zawsze prosty brzeg, aby można go było przyłożyć do prowadnicy równoległej. Przechowywać drążek prowadzący zawsze na elektronarzędziu. Nie używać elektronarzędzia do strugania wręgów, rowkowania ani do wykonywania bruzd. Oznakowanie linii cięcia – Zaznaczyć na okrągłej żółtej naklejce 7 grubość tarczy tnącej. Dzięki temu możliwe jest dokładne ustawienie elementu do obróbki bez otwierania osłony ochronnej. Pozycja operatora (zob. rys. H) f Nie należy ustawiać się w jednej linii z tarczą z przodu elektronarzędzia. Należy stawać zawsze w pozycji lekko przesuniętej w bok. W ten sposób ciało jest poza zasięgiem ewentualnego odrzutu. – Zachować bezpieczną odległość rąk, palców i ramion od obracającej się tarcza pilarskiej. Przestrzegać przy tym następujących wskazówek: – Przedmiot obrabiany należy trzymać stabilnie oburącz i dociskać go mocno do stołu pilarskiego, a zwłaszcza podczas prac bez ogranicznika. (zob. rys. I) Aby powrócić do pracy z elektronarzędziem, trzeba ponownie wcisnąć zielony włącznik 60. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 255 Thursday, November 19, 2009 4:24 PM Polski | 255 – Do obróbki wąskich elementów i do ukośnych cięć w pionie należy zawsze stosować załączony drążek przesuwny 22 i dodatkową prowadnicę równoległą 18. (zob. rys. J) Maksymalne wymiary przedmiotu obrabianego pionowy kąt cięcia maks. wysokość elementu [mm] 90°

Piłowanie Wykonywanie cięć prostych – Ustawić prowadnicę równoległą 8 na żądaną szerokość cięcia. (zob. „Ustawianie prowadnic równoległych“, strona 253) – Położyć przedmiot obrabiany na stole pilarskim przed pokrywę ochronną 6. – Podnieść lub opuścić tarczę tnącą, obracając pokrętłem 12 tak, aby górne ząbki wystawały o ok. 5 mm ponad powierzchnię obrabianego elementu. Wskazówka: Upewnić się, czy osłona znajduje się we właściwej pozycji. Podczas cięcia musi ona przylegać do obrabianego elementu. – Włączyć elektronarzędzie. – Przepiłować przedmiot obrabiany z równomiernym posuwem. – Wyłączyć elektronarzędzie i odczekać aż tarcza pilarska zatrzyma się całkowicie. Cięcia ukośne (pion) – Ustawić pożądany kąt cięcia w pionie. (zob. „Ustawianie kątów cięcia w pionie“, str. 253) – Postępować zgodnie ze wskazówkami umieszczonymi w rozdziale „Wykonywanie cięć prostych“. Bosch Power Tools Ustawianie odstępu między tarczą tnącą a dodatkową prowadnicą równoległą na prowadnicy kątowej (zob. rys. f2) Odstęp między tarczą tnącą i dodatkową prowadnicą równoległą nie może przekraczać 15 mm. – Jeżeli dodatkowa prowadnica równoległa 18 znajduje się poza linią cięcia, należy odkręcić obie śruby zestawu montażowego 45. – Przesunąć prowadnicę równoległą i ponownie dokręcić śruby. Cięcia ukośne (poziom) przy zablokowanej prowadnicy saneczkowej – Ustawić żądany poziomy kąt cięcia. (zob. „Ustawianie kątów cięcia“, str. 253) – Prowadnica kątowa musi się móc swobodnie poruszać w rowku prowadzącym 21 (lewy lub prawy). W razie potrzeby należy odkręcić gałkę mocującą 44. – Postępować zgodnie ze wskazówkami umieszczonymi w rozdziale „Wykonywanie cięć prostych“. Cięcia ukośne (poziom) za pomocą prowadnicy saneczkowej – Ustawić żądany poziomy kąt cięcia. (zob. „Ustawianie kątów cięcia“, str. 253) – Odchylić dźwignię blokującą 24 w prawo i pociągnąć prowadnicę saneczkową 1 do przodu. (zob. rys. B) – Położyć przedmiot obrabiany na stole pilarskim przed pokrywę ochronną 6. – Umieścić prowadnicę kątową 16 przed elementem obrabianym w lewym rowku prowadzącym 21. Zablokować ją w tej pozycji, mocno dociągając gałkę nastawczą – Postępować zgodnie ze wskazówkami umieszczonymi w rozdziale „Wykonywanie cięć prostych“. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 256 Thursday, November 19, 2009 4:24 PM 256 | Polski Kontrola i wykonywanie ustawień podstawowych Aby zagwarantować precyzję cięć, należy po intensywnym użytkowaniu skontrolować i w razie potrzeby poprawić podstawowe ustawienia elektronarzędzia. Niezbędne jest do tego doświadczenie oraz odpowiednie specjalistyczne narzędzia. Autoryzowana placówka serwisowa firmy Bosch przeprowadza te prace szybko i niezawodnie. Ustawianie kąta standardowego 90° (w pionie) – Ustawić pionowy kąt cięcia, wynoszący 90°. Kontrola: – Ustawić przymiar kątowy na 90° i postawić go na stole 11. Ramię kątownika musi stykać się na całej długości z tarczą pilarską 38. Ustawianie: (zob. rys. K) – Zwolnić gałkę blokującą 29 i przytrzymać tarczę tnącą za pomocą pokrętła 12 w pozycji 90°. – Zwolnić śrubę regulacyjną 61 i ponownie lekko dociągnąć gałkę blokującą 29. – Wkręcić lub wykręcić śrubę na tyle, aby ramiona przymiaru kątowego na całej długości pokrywały się z tarczą pilarską. – Na zakończenie ponownie mocno dokręcić gałkę blokującą 29. W razie gdy wskaźnik kąta cięcia 56 po zakończonej regulacji nie znajduje się na jednej linii ze znacznikiem 90° na podziałce 57, poluzować śrubę 63 za pomocą dostępnego w handlu wkrętaka krzyżowego i ustawić wskaźnik kąta cięcia wzdłuż znacznika 90°. Ustawianie standardowych kątów cięcia 45° (pion) (zob. rys. K) – W analogiczny sposób należy postępować dla ustawienia kąta cięcia (pion), wynoszącego 45°: Zwalnianie gałki blokującej 29, Ustawianie śruby regulującej 62. Nie wolno przy tym przestawić wskaźnika kąta cięcia 56. 1 609 929 T49 | (19.11.09) Ustawianie siły naprężenia prowadnicy równoległej (zob. rys. L) Na wskutek częstego użytkowania może dojść do osłabienia siły mocowania prowadnicy równoległej 8. – Nakrętkę 64 należy dokręcać tak długo, aż będzie możliwe zablokowanie prowadnicy równoległej na stole pilarskim. Ustawianie luzu prowadnicy saneczkowej (zob. rys. M) – Jeżeli na wskutek częstego użytkowania luz prowadnicy saneczkowej 1 okaże się zbyt duży, należy dokręcić śruby regulujące 65. Ustawianie podkładki (zob. rys. N) Kontrola: Przednia część podkładki 3 musi być równa ze stołem pilarskim, lub znajdować się nieco poniżej. Tylna częć musi być równa ze stołem, lub nieco powyżej. Ustawianie: – Za pomocą czterech śrub regulujących 66 można ustawić jej odpowiednie położenie. Przechowywanie i transport (zob. rys. O) Przechowywanie elektronarzędzia W celu przechowywania istnieje możliwość bezpiecznego zamocowania drążka przesuwnego, prowadnic i zapasowych tarcz tnących. – Zablokować żótą klapkę zabezpieczającą 30 i dźwignię blokującą 24 prowadnicy saneczkowej 1. – Ustawić elektronarzędzie w pozycji transportowej. (zob. ‘Pozycja transportowa , str. 252) – Zdjąć dodatkową prowadnicę równoległą 18 z prowadnicy równoległej 8 lub prowadnicy kątowej 16. – Umieścić prowadnice (8, 16, 18) na miejscu i zamocować drążek przesuwny 22. – Owinąć przewód sieciowy dookoła uchwytu – Zapasową tarczę tnącą można przechowywać na obudowie urządzenia, mocując ją śrubą mocującą 19. Bosch Power Tools OBJ_BUCH-783-003.book Page 257 Thursday, November 19, 2009 4:24 PM Polski | 257 Przenoszenie elektronarzędzia f Elektronarzędzie powinno być przenoszone przez dwie osoby, przenoszenie go przez jedną osobę może spowodować uszkodzenie kręgosłupa. f Do przenoszenia elektronarzędzia należy używać wyłącznie elementów transportowych, nigdy nie wolno używać w tym celu elementów zabezpieczających, elementów przedłużających 2 lub elementów poszerzających 9. – W celu podniesienia lub transportu elektronarzędzia posłużyć się zagłębieniami 67 z boku stołu pilarskiego 11. Konserwacja i serwis Konserwacja i czyszczenie f Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch. Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej. Czyszczenie Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Pył i wióry należy usuwać po każdym użyciu, przedmuchując sprężonym powietrzem lub za pomocą pędzelka. Osprzęt Podstawa . . . . . . . . . . . . . . . . . . 2 607 001 967 Tarcze pilarskie do drewna i płyt, do paneli i listew Tarcza pilarska 254 x 30 mm, 40 zębów . . . . . . . . . . . . . . . . . . 2 608 640 443 Tarcza pilarska 254 x 30 mm, 60 zębów . . . . . . . . . . . . . . . . . . 2 608 640 444 Bosch Power Tools Obsługa klienta oraz doradztwo techniczne Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: +48 (022) 715 44 60 Faks: +48 (022) 715 44 41 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: +48 (801) 100 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Usuwanie odpadów Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Części z tworzyw sztucznych są odpowiednio oznakowane celem odpowiedniego i odpowiedzialnego przeprowadzenia procesu recyclingu. Tylko dla państw należących do UE: Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska. Zastrzega się prawo dokonywania zmian. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 258 Thursday, November 19, 2009 4:24 PM 258 | Česky Bezpečnostní upozornění
