HASZNÁLATI ÚTMUTATÓ PTS 10 BOSCH

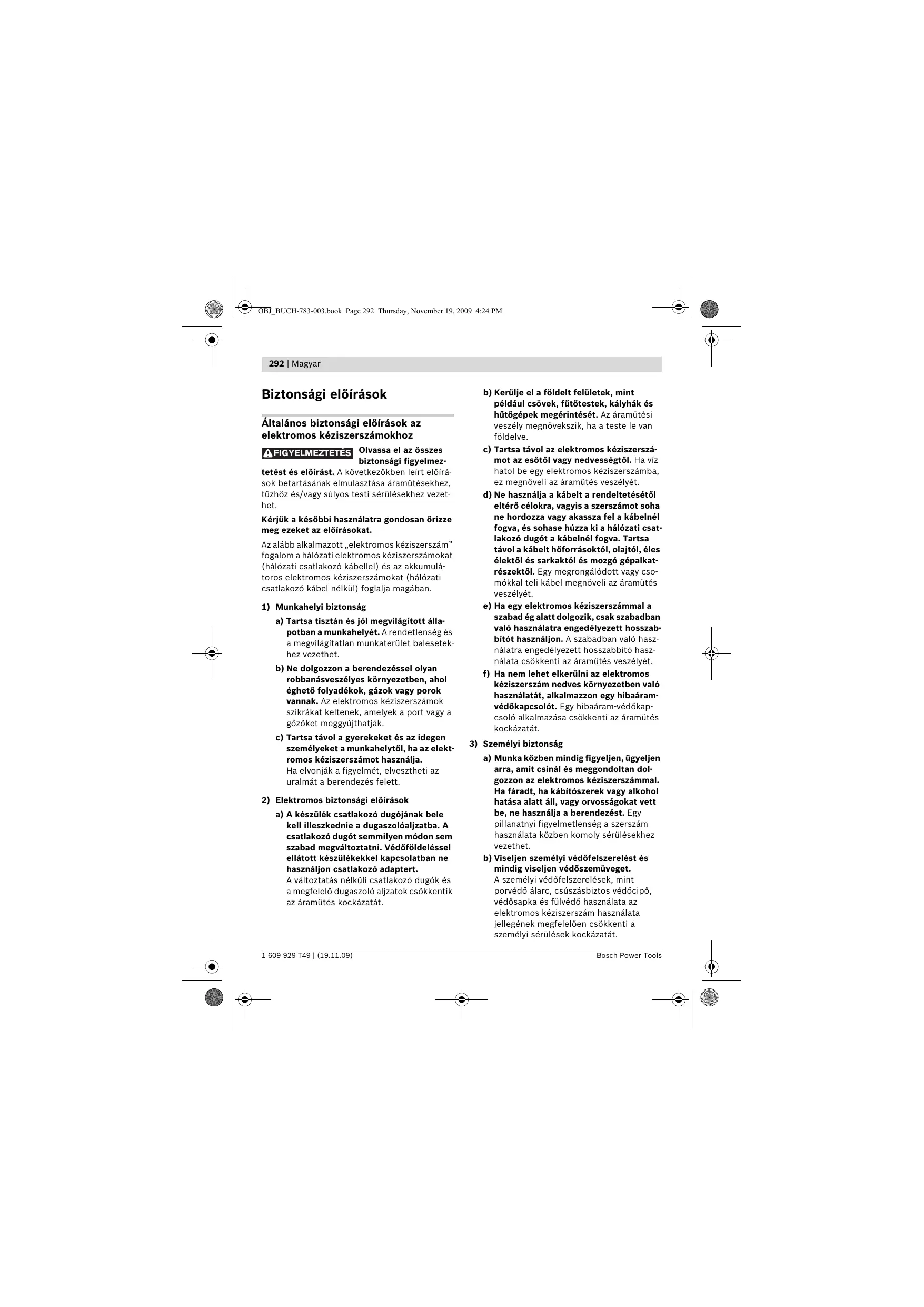

Általános biztonsági előírások az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. b) Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. 1 609 929 T49 | (19.11.09) b) Kerülje el a földelt felületek, mint például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáramvédőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Bosch Power Tools OBJ_BUCH-783-003.book Page 293 Thursday, November 19, 2009 4:24 PM Magyar | 293 c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

4) Az elektromos kéziszerszámok gondos

kezelése és használata a) Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Bosch Power Tools b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 294 Thursday, November 19, 2009 4:24 PM 294 | Magyar Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

5) Szervíz-ellenőrzés

a) Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások az asztali körfűrészekhez f Sohase álljon rá az elektromos kéziszerszámra. Ha az elektromos kéziszerszám felbillen, vagy ha Ön véletlenül megérinti a fűrészlapot, súlyos sérüléseket szenvedhet. f Gondoskodjon arról, hogy a védőburkolat előírásszerűen működjön és szabadon mozoghasson. Sohase rögzítse nyitott helyzetben a védőburát. f Sohase tegye be a kezét a fűrészelési területre, amíg az elektromos kéziszerszám működésben van. A fűrészlap megérintése sérülésveszéllyel jár. f Ne nyúljon a fűrészlap mögé, hogy a munkadarabot tartsa, a forgácsokat eltávolítsa, és egyéb okokból se. Ellenkező esetben a keze és a forgó fűrészlap közötti távolság túl kicsi lesz. f A munkadarabot csak a már forgó fűrészlapra vezesse rá. Ellenkező esetben fennáll egy visszarúgás veszélye, ha a fűrészlap beékelődik a munkadarabba. f Csak akkor használja az elektromos kéziszerszámot, ha a munkafelületen csak a megmunkálásra kerülő munkadarab van és az mentes minden beállítószerszámtól, faforgácstól, stb. Kisebb fadarabok, vagy más tárgyak, ha érintkezésbe kerülnek a forgó fűrészlappal, nagy sebességgel nekivágódhatnak a kezelőnek. 1 609 929 T49 | (19.11.09) f Egyszerre mindig csak egy munkadarabot fűrészeljen. Az egymásra vagy egymás mellé rakott munkadarabok beékelhetik és leblokkolhatják a fűrészlapot vagy a fűrészelés során egymáshoz képest elcsúszhatnak. f Használjon mindig egy párhuzam- vagy szögvezetőt. Ez megnöveli a vágás pontosságát és csökkenti a fűrészlap beakadásának lehetőségét. f Ha a fűrészlap beékelődik, kapcsolja ki az elektromos kéziszerszámot és tartsa nyugodtan a munkadarabot, amíg a fűrészlap teljesen leáll. Egy visszarugás megelőzésére a munkadarabot csak a fűrészlap teljes leállítása után szabad elmozdítani. Szűntesse meg a fűrészlap beékelődésének okát, mielőtt ismét elindítaná az elektromos kéziszerszámot. f Ne használjon eltompult, megrepedt, meggörbült vagy megrongálódott fűrészlapokat. Az életlen vagy hibásan beállított fogú fűrészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fűrészlap beragadásához és visszarúgásokhoz vezetnek. f Mindig csak a helyes méretű és a készüléknek megfelelő rögzítő (például csillagalakú vagy körkeresztmetszetű) nyílással ellátott fűrészlapokat használjon. Azok a fűrészlapok, amelyek nem illenek hozzá a fűrész rögzítő alkatrészeihez, nem futnak körben és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti uralmát. f Erősen ötvözött gyorsacélból (HSS-acélból) készült fűrészlapokat nem szabad használni. Az ilyen fűrészlapok könnyen eltörhetnek. f A fűrészlap a munkák során igen erősen felforrósodik, ne érjen hozzá a fűrészlaphoz, amíg az le nem hűlt. A fűrészlap a munka során igen forró lesz. f Sohase használja a szerszámot a felszakadásgátló betétlap nélkül. Ha egy betétlap megrongálódott, azt azonnal cserélje ki. Kifogástalan felszakadásgátló betétlap nélkül a fűrészlap sérüléseket okozhat. Bosch Power Tools OBJ_BUCH-783-003.book Page 295 Thursday, November 19, 2009 4:24 PM Magyar | 295 f A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. f Tartsa tisztán a munkahelyét. Az anyagkeverékek különösen veszélyesek. A könnyű fémek pora éghető és robbanásveszélyes. f Sohase hagyja ott a szerszámot, amíg az teljesen le nem állt. A betétszerszámok kifutásuk során sérüléseket okozhatnak. f Sohase használja az elektromos kéziszerszámot, ha a kábel megrongálódott. Ha a hálózati csatlakozó kábel a munka során megsérül, ne érintse meg a kábelt, hanem azonnal húzza ki a csatlakozó dugót a dugaszolóaljzatból. Egy megrongálódott kábel megnöveli az áramütés veszélyét. Jelképes ábrák A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában. Jel Magyarázat f Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet. f Viseljen porvédő álarcot. f Viseljen védőszemüveget. f Veszélyes terület! Amennyire lehetséges, tartsa távol a kezét, az ujjai és a karját ettől a területtől. Csak az EU-tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 296 Thursday, November 19, 2009 4:24 PM 296 | Magyar Jel Magyarázat A kézikeréknek a fűrészlap leeresztéséhez szükséges forgásirányát (Szállítási helyzet) és a fűrészlap felemeléséhez szükséges forgásirányát (Munkavégzési helyzet) mutatja. Hajtsa végre a bemutatott sorrendben a függőleges sarkalószög beállítását (a fűrészlap elforgatható). Push

A munkadarab megengedett legnagyobb magasságát mutatja 90° és 45° függőleges standard-sarkalószög mellett. 90° 45° 75 mm 63 mm Ügyeljen a fűrészlap méreteire. A lyuk átmérőjének játékmentesen hozzá kell illeszkednie a szerszámtengelyhez. Redukáló idomot, vagy adaptert nem szabad használni. A fűrészlap kicserélésekor ügyeljen arra, hogy a vágási szélesség ne legyen kisebb és a fűrésztelep vastagsága ne legyen nagyobb a hasítóék vastagságánál. A rögzítőgomb funkcióját mutatja a szögvezetőn a vízszintes sarkalószögek beállításakor. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 297 Thursday, November 19, 2009 4:24 PM Magyar | 297 Jel Magyarázat A párhuzamvezetőnek az asztalszélesítőn lehetséges helyzeteit jelzi. Az öntapadó címke színe megfelel az első vezetőrúd skálája színeinek. A skála a párhuzamvezető helyzetétől függően mutatja a fűrészlaptól mért távolságot. 220mm - 520mm 140mm - 250mm A működés leírása Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Rendeltetésszerű használat Az elektromos kéziszerszám stacioner berendezésként fából készült munkadarabokban hosszanti és keresztirányú egyenes vágások végrehajtására szolgál. Az elektromos kéziszerszámmal –60° és +60° közötti vízszintes valamint 90° és 45° közötti függőleges sarkalószögeket lehet kialakítani. Az elektromos kéziszerszám teljesítménye kemény- és puhafa, valamint faforgács- és farostlemezek fűrészelésére van méretezve. 3 Felszakadásgátló betétlap 4 Hasítóék 5 Elszívó csőcsonk a védőbúrán 6 Védőburkolat 7 Öntapadó címke a vágási vonal megjelöléséhez 8 Párhuzamos ütköző 9 Asztalszélesítő 10 Az 9 asztalszélesítő párhuzamvezetője 11 Fűrészasztal 12 Szabályozókerék a fűrészlap felemelésére és lesüllyesztésére 13 A fűrészlap és a 8 párhuzamvezető közötti távolságot jelző skála 14 VÉSZKIKAPCSOLÓ gomb 15 Vezetőhorony a 8 párhuzamvezető számára Az elektromos kéziszerszám asztali körfűrészként való használat esetén alumínium és más színesfémek fűrészelésére nem használható. 16 Állítható szögű ütköző Az ábrázolásra kerülő komponensek 20 Szerelőfuratok A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalakon található képére vonatkozik. 1 Vezetőszán 2 Asztalhosszabbító Bosch Power Tools 17 Csillagkulcs (23 mm; 13 mm) 18 Kiegészítő párhuzamvezető (alumínium) 19 Fűrészlap tartó rögzítőcsavar 21 Vezetőhorony az állítható szögű ütköző számára 22 Tolófa 23 Rögzítőgomb a 2 asztalhosszabbító számára 24 Vezetőszán reteszelőkar 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 298 Thursday, November 19, 2009 4:24 PM 298 | Magyar 25 Rögzítőgomb a 10 párhuzamvezető számára 26 Rögzítőgomb az 9 asztalszélesítő számára 27 Depó a 18 kiegészítő párhuzamvezető számára 28 Depó a 8 párhuzamvezető számára 29 Reteszelőgomb a függőleges sarkalószög beállítására 30 Be-/kikapcsoló biztonsági fedele 31 Kábeltartó 32 Forgácskivető 33 Depó a szögvezető számára 34 Elszívó tömlő 61 Szabályozócsavar a függőleges 90° standard-sarkalószög beállítására 62 Szabályozócsavar a függőleges 45° standard-sarkalószög beállítására 63 Szögmérő (függőleges) csavarja 64 Anya a 8 párhuzamvezető feszítőerejének beállítására 65 Szabályozócsavarok a vezetőszán játékának beállítására 66 Szabályozócsavarok a felszakadásgátló betétlap beállítására 67 Fogóvájatok 68 „Gépállvány” rögzítőkészlet* 35 Alaplap 69 Gépállvány* 36 Hatlapú csavar a 4 feszítőék rögzítéséhez *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. 37 Bemélyedések a felszakadásgátló betétlap számára 38 Fűrészlap 39 A feszítőék tartója Műszaki adatok 40 „Védőbúra” rögzítőkészlet 41 „Asztalhosszabbító” rögzítőkészlet Asztali körfűrész 42 Gumipuffer Cikkszám 43 Vezetősín a szögvezető számára Névleges felvett teljesítmény 44 Az állítható szögű ütköző rögzítőgombja 45 „Kiegészítő párhuzamvezető/szögvezető” rögzítőkészlet Névleges feszültség 46 A párhuzamos ütköző szorító fogantyúja 47 Profilsín Üresjárati fordulatszám 48 Rögzítőgombok a kiegészítő párhuzamvezető számára (alumínium) Indítási áram korlátozás 49 Kiegészítő párhuzamvezető (műanyag) Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint 50 Orsóreteszelő kar 51 Rögzítőanya 52 Felvevő-/befogókarima 53 Szerszámtengely 54 Sarkalószög rögzítőgomb (vízszintes) 55 Az állítható szögű ütköző szögkijelzője 56 Szögmérő (függőleges) 57 Sarokillesztési szög skála (függőleges) 58 Nagyítóüveg 59 A fűrészlap és a 10 párhuzamvezető közötti távolságot jelző skála 60 BE-gomb 1 609 929 T49 | (19.11.09) Frekvencia Érintésvédelmi osztály PTS 10 3 603 L03 2..

23,5 /II A munkadarab legnagyobb megengedett méreteit lásd a 306 oldalon. Az adatok [U] = 230/240 V névleges feszültségre vonatkoznak. Alacsonyabb feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak. Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet. Bosch Power Tools OBJ_BUCH-783-003.book Page 299 Thursday, November 19, 2009 4:24 PM Magyar | 299 A kéziszerszámhoz használható fűrészlapok méretei Fűrészlap átmérő

Fűrészlap magvastagság

Zajkibocsátás A zajmérési eredmények az EN 61029 szabványnak megfelelően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 97 dB(A); hangteljesítményszint 110 dB(A). Szórás K=3 dB. Viseljen fülvédőt! Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 61029 a 2004/108/EK, 98/37/EK (2009.12.28-ig), 2006/42/EK (2009.12.29-től kezdve) irányelveknek megfelelően. EK-mintavizsgálati szám: 3400636.01CE. A vizsgálatot a 2140 számú ellenőrző intézet végezte. A műszaki dokumentáció a következő helyen található: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 Bosch Power Tools Összeszerelés f Kerülje el az elektromos kéziszerszám akaratlan elindítását. A hálózati csatlakozó dugót a szerelés és az elektromos kéziszerszámon végzett bármely munka során nem szabad csatlakoztatni a hálózathoz. Szállítmány tartalma Ezzel kapcsolatban lásd a Kezelési Utasítás elején a szállítmány tartalmának leírását. Az elektromos kéziszerszám első üzembevétele előtt ellenőrizze, hogy a készülékkel együtt az alábbiakban felsorolt valamennyi alkatrész is kiszállításra került-e: – Asztali körfűrész (előre felszerelve: 9 asztalszélesítő, 38 fűrészlap, 3 felszakadásgátló betétlap) – 35 fenéklemez, előre felszerelt kereszthornyos fejű csavarokkal – 2 asztalhosszabbító – 41 „Asztalhosszabbító” rögzítőkészlet (2 vezetőrúd, 2 biztosító csavar, 2 kapocs, 2 rövid rögzítőgomb) – 8 és 10 párhuzamvezetők – 18 kiegészítő párhuzamvezető (alumínium) 47 profilsínnel – 49 kiegészítő párhuzamvezető (műanyag) – 16 szögvezető – 45 „Kiegészítő párhuzamvezető” rögzítőkészlet (4 rövid csavar, 2 hosszú 48 rögzítőgomb, 2 négylapú anya és gyűrűs alátét) – 6 védőbúra – 40 „Védőbúra” rögzítőkészlet (csavar, anya, gyűrűs alátét) – 4 feszítőék, előre felszerelt 36 hatlapú csavarral – 34 elszívó tömlő – Tolófa 22 – 17 csillagkulcs 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 300 Thursday, November 19, 2009 4:24 PM 300 | Magyar a gépállvánnyal felszerelt kivitelek esetén:

2. Szerelés felülről

– Gépállvány 69 (12 profilok, 4 sapka) – 68 „Gépállvány” rögzítőkészlet (24 csavarok anyákkal az összeszereléshez, 4 csavarok anyákkal az elektromos kéziszerszám rögzítéséhez, 4 alátétek)

Megjegyzés: Az elektromos kéziszerszám további használata előtt gondosan győződjön meg arról, hogy a sérült részek és a védőberendezések a sérülés ellenére tökéletesen és céljuknak megfelelően működnek-e. Ellenőrizze, hogy a mozgó részek kifogástalanul működnek-e, nem szorulnak-e be, nem sérültek-e meg. Az elektromos kéziszerszám csak akkor működik tökéletesen, ha annak minden egyes alkatrésze megfelel a rá vonatkozó előírásoknak és helyesen került felszerelésre. A megrongálódott védőberendezéseket és alkatrészeket egy erre feljogosított, elismert szakműhelyben meg kell javíttatni vagy ki kell cseréltetni. Első üzembevétel – Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt a csomagból. – Távolítson el minden csomagolóanyagot az elektromos kéziszerszámról és a készülékkel szállított tartozékokról. – Különösen ügyeljen arra, hogy eltávolítsa a motorblokk alól a csomagolóanyagot. A szállítmány tartalmán felül szükséges szerszámok: – Kereszthornyos csavarhúzó – Szögidomszer – Gyűrűs- vagy villáskulcs (13 mm) a gépállvány összeszereléséhez Szerelési sorrend A munka megkönnyítésére a készülékkel szállított alkatrészek felszerelésekor tartsa be az előírt sorrendet.

– 34 elszívó tömlő – 35 fenéklemez, előre felszerelt kereszthornyos fejű csavarokkal 1 609 929 T49 | (19.11.09) 4 feszítőék 6 védőbúra 2 asztalhosszabbító 8 párhuzamvezető, kiegészítő párhuzamvezetők (18 vagy 49) és 16 szögvezető Szerelés alulról – Tegye le az elektromos kéziszerszámot a 11 fűrészasztalra. Szerelje fel az elszívó tömlőt (lásd az „a” ábrát) – Kösse össze a fűrészlap-házon elhelyezett forgácskivetőt és a berendezés házán elhelyezett 32 forgácskivetőt a 34 elszívó tömlővel. Szerelje fel a fenéklemezt (lásd a „b” ábrát) – Tegye be a 35 fenéklemezt az erre előirányozott bemélyedésekbe, mégpedig úgy, kereszthornyos fejű csavarok belenyúljanak a ház furataiba. – A kereszthornyos fejű csavarok szoros meghúzásával rögzítse a fenéklemezt. Szerelés felülről – Forgassa úgy fel az elektromos kéziszerszámot, hogy az most a helyes munkavégzési helyzetben álljon. Szerelje fel a feszítőéket (lásd a „c1”–„c3” ábrát) – Emelje fel elől a 17 csillagkulccsal a 3 felszakadásgátló betétlapot és vegye ki a 37 bemélyedésekből. – Forgassa el ütközésig a 12 kézikereket az óramutató járásával ellenkező irányba, úgy hogy a 38 fűrészlap a lehető legmagasabb helyzetben legyen a fűrészasztal felett. – A 38 fűrészlap elforgatásához oldja ki a 29 reteszelőgombot. – Tolja rá a 4 feszítőéket a megfelelő furatokkal a 39 tartó felvevőcsapjaira. – Rögzítse a 4 feszítőéket a 39 tartóra, ehhez húzza meg a 17 villáskulccsal (13 mm) a 36 hatlapú csavart. Bosch Power Tools OBJ_BUCH-783-003.book Page 301 Thursday, November 19, 2009 4:24 PM Magyar | 301 – Ismét állítsa be a fűrészlapot a 90°-os helyzetbe és húzza meg szorosra a 29 reteszelőgombot. (lásd „A vízszintes sarkalószög beállítása”, a 304 oldalon is) Megjegyzés: A feszítőéknek egy síkban kell lennie a fűrészlappal, hogy a munkadarab ne ékelődhessen be. – Befejezésül szerelje fel ismét a 3 felszakadásgátló betétlapot. Akassza be ehhez a felszakadásgátló betétlapot a 37 bemélyedésekbe és nyomja le annyira a felszakadásgátló betétlapot, amíg az be nem pattan a fűrészasztalban a reteszelési helyzetbe. A védőbúra felszerelése (lásd a „d” ábrát) Használja a szereléshez a 40 „Védőbúra” rögzítőkészletet. (csavar, anya, gyűrűs alátét) – Tolja be a 40 csavart a furatokon keresztül a védőbúrába és a feszítőékbe. A csavar négyszögletű részének be kell ugrania a védőbúrán található megfelelő bemélyedésbe. – Tegye fel a gyűrűs alátétet és az anyát. – Húzza meg annyira az anyát a 17 csillagkulccsal (13 mm), hogy a védőbúra bármely beállítási helyzetben magától megmaradjon. Szerelje fel az asztalhosszabbítót (lásd az „e1”–„e2” ábrát) Használja a szereléshez a 41 „Asztalhosszabbító” rögzítőkészletet. (2 vezetőrúd, 2 biztosító csavar, 2 kapocs, 2 rövid rögzítőgomb) – Tolja el mindkét vezetőrudat a előremutató menetes furattal ütközésig a 2 asztalhosszabbítóban erre a célra szolgáló furatokhoz. – Csavarja rá a 42 gumipuffert az asztalhosszabbítóra. – Dugja be a rögzítő kapcsokat a vezetőrudak furataiba. – Tolja el ezután be az asztalhosszabbítót a két vezetúruddal a fűrészasztala alatti, erre a célra szolgáló tartókba. – Csavarja be a kihúzás ellen biztosító csavarokat az erre szolgáló menetekbe. Bosch Power Tools – Csavarja bele a 23 rögzítőgombokat az erre előirányozott menetekbe a fűrészasztal alatt. A szögvezető felszerelése (lásd az „f1”–„f2” ábrát) – Vezesse be a 16 szögvezető 43 vezetősínjét a fűrészasztal egyik erre előirányzott 21 vezetőhornyába. Megjegyzés: A szögvezető helyzetét a bal oldali vezetőhoronyban a 44 rögzítőgomb forgatásával a vezetőszánon rögzíteni lehet. – Szerelje fel az alumíniumból készült 18 kiegészítő párhuzamvezetőt a készülékkel szállított 45 rögzítőkészlettel a szögvezetőre. (2 rövid csavar, 2 négylapú anya és gyűrűs alátét) Megjegyzés: Ügyeljen arra, hogy a kiegészítő párhuzamvezető teljesen felfeküdjön a fűrészasztalra. A fűrészlap és a kiegészítő párhuzamvezető közötti távolság legfeljebb 15 mm lehet. A párhuzamvezető felszerelése (lásd a „g1”–„g3” ábrát) A 8 párhuzamvezetőt a fűrészlaptól jobbra és balra is el lehet helyezni. – Csavarja bele a 46 szorító fogantyút az párhuzamvezető első részén erre előirányzott menetbe. – A párhuzamvezetőt csak hátul tegye fel a fűrészasztalra. Állítsa be a párhuzamvezető helyzetét a 15 vezetőhoronyban. A párhuzamvezető most tetszőlegesen eltolható. – A párhuzamvezető rögzítéséhez nyomja lefelé a 46 szorító fogantyút. Keskeny munkadarabok és függőleges sarkalószögek fűrészelésekor fel kell szerelni az alumíniumból készült 18 kiegészítő párhuzamvezetőt a 8 párhuzamvezetőre. Ebben az esetben a műanyagból készült 49 kiegészítő párhuzamvezetőt lehet a szögvezetőre felszerelni. – Tolja be a 47 profilsínt a horonyba a 18 kiegészítő párhuzamvezető rövid oldalán. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 302 Thursday, November 19, 2009 4:24 PM 302 | Magyar – Helyezze el a profilsínt olyan helyzetben a 8 párhuzamvezető előtt, hogy a két alkatrész furatai egybeessenek. – Tolja át a 48 rögzítőgombokat a párhuzamvezető oldalsó furatain és húzza meg szorosra. Magas, keskeny munkadarabok fűrészelésekor közvetlenül fel kell szerelni az alumíniumból készült 18 kiegészítő párhuzamvezetőt a 8 párhuzamvezetőre. – Rögzítse a 18 kiegészítő párhuzamvezetőt a 45 rögzítőkészletben található 2 négylapú anya és a 48 rögzítőgombok segítségével közvetlenül a 8 párhuzamvezetőre. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. A por-/forgácselszívást por, forgács vagy a munkadararól levált darabok eltömhetik. – Kapcsolja ki az elektromos kéziszerszámot és húzza ki a csatlakozó dugót a dugaszoló aljzatból. – Várja meg, amíg a fűrészlep teljesen leáll. – Határozza meg és hárítsa el a beékelődés okát. 1 609 929 T49 | (19.11.09) Külső porelszívás (lásd a „h” ábrát) – Csatlakoztasson egy porszívó csatlakozó tömlőt a 32 forgácskivetőhöz. – A szívóteljesítmény megnövelésére a 5 elszívó csőcsonkhoz kiegészítésképpen egy porelszívó berendezést is lehet csatlakoztatni. Ehhez távolítsa el a sapkát az elszívó csőcsonkról. A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására. Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni. Stacioner vagy flexibilis felszerelés f A biztonságos kezelés biztosítására az elektromos kéziszerszámot a használat előtt fel kell szerelni egy stabil, sík munkafelületre (például egy munkapadra). Szerelés gépállvány nélkül(lásd az „i” ábrát) – Megfelelő csavarkötésekkel rögzítse az elektromos kéziszerszámot a munkafelületre. Erre szolgálnak a 20 furatok. Szerelés gépállvánnyal (lásd a „k1”–„k3” ábrát a 15. oldaltól kezdve) Használja a szereléshez a 68 „Gépállvány” rögzítőkészletet. (24 csavarok anyákkal az összeszereléshez, 4 csavarok anyákkal az elektromos kéziszerszám rögzítéséhez, 4 alátétek) – Csavarozza össze a 69 gépállványt. Húzza meg szorosra a csavarokat. – Rögzítse az elektromos kéziszerszámot a gépállvány felfekvő felületére. Erre a célra szolgálnak az elektromos kéziszerszámon található 20 furatok és a gépállványon található hosszlyukak. Bosch Power Tools OBJ_BUCH-783-003.book Page 303 Thursday, November 19, 2009 4:24 PM Magyar | 303 Szerszámcsere (lásd a „j1” – „j4” ábrát) f Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. f A fűrészlap felszereléséhez viseljen védőkesztyűt. A fűrészlap megérintése sérülésveszéllyel jár. Válassza ki a megmunkálásra kerülő anyagnak megfelelő fűrészlapot. Csak olyan fűrészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszerszám üresjárati sebességénél. Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban megadott adatoknak és amelyeket az EN 847-1 szabványnak megfelelően ellenőriztek és megfelelőnek találtak. A fűrészlap kiszerelése – Emelje fel elől a 17 csillagkulccsal a 3 felszakadásgátló betétlapot és vegye ki a 37 bemélyedésekből. – Forgassa el ütközésig a 12 kézikereket az óramutató járásával ellenkező irányba, úgy hogy a 38 fűrészlap a lehető legmagasabb helyzetben legyen a fűrészasztal felett. – Forgassa el a 51 rögzítőanyát a 17 csillagkulccsal (23 mm) és húzza meg egyidejűleg a 50 orsó reteszelőkart, amíg az beugrik a reteszelési helyzetbe. – Tartsa meghúzva az orsó reteszelőkart és csavarja le az óramutató járásával ellenkező irányban a rögzítőanyát. – Vegye le a 52 befogókarimát. – Vegye ki az 38 fűrészlapot. A fűrészlap beszerelése A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt. f A fűrészlap beszerelésekor ügyeljen arra, hogy a fogak vágási iránya (a fűrészlapon a nyíl által jelzett irány) megegyezzen a védőburkolaton található nyíl által jelzett iránnyal! – Tegye fel a 52 befogókarimát és a 51 rögzítőanyát. – Forgassa el a 51 rögzítőanyát a 17 csillagkulccsal (23 mm) és húzza meg egyidejűleg a 50 orsó reteszelőkart, amíg az beugrik a reteszelési helyzetbe. – Húzza meg szorosra az óramutató járásával megegyező irányban a rögzítőanyát. – Ismét tegye be a 3 felszakadásgátló betétlapot. (lásd a „c3” ábrát) Üzemeltetés f Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A fűrészlap szállítási és munkavégzési helyzete Szállítási helyzet – Forgassa el a 12 kézikereket az óramutató járásával megegyező irányba, amíg a 38 fűrészlap fogai a 11 fűrészasztal alá kerülnek. Munkavégzési helyzet – Forgassa el a 12 kézikereket az óramutató járásával ellenkező irányba, amíg a 38 fűrészlap fogai kb. 5 mm-rel a munkadarab fölé kerülnek. Megjegyzés: Gondoskodjon arról, hogy a védőbúra megfelelően legyen beállítva. A védőbúrának a fűrészelés közben mindig fel kell feküdnie a munkaradabra. – Tegye fel az új fűrészlapot a 53 szerszámtengely 52 felvevőkarimájára. Megjegyzés: Ne használjon túl kicsi fűrészlapokat. A rés a fűrészlap és a feszítőék között legfeljebb 5 mm lehet. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 304 Thursday, November 19, 2009 4:24 PM 304 | Magyar A fűrészasztal méreteinek megnövelése A sarkalószög beállítása A hosszú munkadarabok szabad végét alá kell támasztani. A precíz vágások biztosítására az elektromos szerszám alapbeállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani (lásd „Az alapbeállítások ellenőrzése és beállítása” 307 oldal). Asztalhosszabbító/asztalszélesítő (lásd az „A” ábrát) A fűrészasztal területének megnövelésére az elektromos kéziszerszámtól hátrafelé és jobbra is ki lehet húzni a következő síneket: 2 asztalhosszabbító (a 11 fűrészasztalt hátrafelé 215 mm-rel meghosszabbítja) és/vagy 9 asztalszélesítő (a 11 fűrészasztalt jobbra 285 mm-rel szélesebbé teszi) – Nyúljon be középen a kívánt sín alá és a maximális mértékben, ütközésig húzza ki azt. – A helyzet rögzítéséhez húzza meg szorosra a mindenkori rögzítőgombokat (23 vagy 26) a vezetőrudakon. Nehéz munkadaraboknál a síneket adott esetben alá kell támasztani. Vezetőszán (lásd a „B” ábrát) A 1 vezetőszán alkalmazásával legfeljebb 305 mm szélességű munkadarabokat lehet fűrészelni. Ezzel egyidejűleg a fűrészeléskor, mindenek előtt a 16 szögvezető alkalmazásával magasabb preciziót lehet elérni. (lásd „Vízszintes sarkalószögek fűrészelése a vezetőszán segítségével”, a 307 oldalon) – Hajtsa jobbra a 24 reteszelőkart. A vezetőszán ezzel most előre és hátra is ütközésig eltolható. A vízszintes sarkalószög beállítása (Szögvezető) (lásd a „C” ábrát) A vízszintes sarkalószöget az 60° (a bal oldalon) és 60° (a jobb oldalon) közötti tartományban lehet beállítani. – Lazítsa ki a 54 rögzítőgombot, ha az meg van húzva. – Forgassa el az állítható szögű ütközőt, amíg a 55 szögkijelző a kívánt sarkalószöget jelzi. – Húzza meg ismét szorosra a 54 rögzítőgombot. A függőleges sarkalószög beállítása (Fűrészlap) (lásd a „D” ábrát) A függőleges sarkalószöget a 90° és 45° közötti tartományban lehet beállítani. – Lazítsa ki kissé az óramutató járásával ellenkező irányban a 29 reteszelőgombot. Megjegyzés: A reteszelőgomb teljes kioldásakor a fűrészlap a nehézségi erő hatására egy olyan helyzetbe billen, amely kb. 30°-nak felel meg. – Nyomja hátra a 12 kézikereket hátrafelé (Push) és tartsa ebben a helyzetben fogva. Ekkor a kulisszán található fogak belekapcsolódnak a kézikerék fogaskoszorújába. – Forgassa el addig a kézikereket, amíg a 56 szögkijelző a 57 skálán a kívánt sarkalószöget mutatja. – Ismét húzza meg szorosra a 29 reteszelőgombot. A 90° és 45°standard szögek beállításához a házon ütközők vannak elhelyezve. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 305 Thursday, November 19, 2009 4:24 PM Magyar | 305 Állítsa be a párhuzamvezetőket Párhuzamvezető 8 (lásd az „E” ábrát) A 58 nagyítóüvegen látható jel a 13 skálán a párhuzamvezető és a fűrészlap közötti beállított távolságot mutatja. – Helyezze el a párhuzamvezetőt a fűrészlap kívánt oldalán. (lásd „A párhuzamvezető felszerelése”, a 301 oldalon is) – A kioldáshoz húzza felfelé a 46 szorító fogantyút és tolja el a párhuzamvezetőt, amíg a 58 nagyítóüveg a fűrészlap felé a kívánt távolságot mutatja. – A párhuzamvezető rögzítéséhez nyomja lefelé a 46 szorító fogantyút. 10 párhuzamvezető az asztalszélesítőn (lásd az „F” ábrát) A 10 párhuzamvezetőt a 9 asztalszélesítő bal vagy jobb oldalán egyaránt el lehet helyezni. A párhuzamvezető öntapadó címkéjének színe megfelel a 59 skála színének az első vezetőrudon. A skála a párhuzamvezető helyzetétől függően mutatja a fűrészlaptól mért távolságot. – Csavarja rá a párhuzamvezetőt a kívánt helyzetben az asztalszélesítőre. – Nyúljon be középen az asztalszélesítő alá és húzza azt annyira ki, hogy a zöld, illetve sárga skálán a fűrészlaphoz mért kívánt távolság jelenjen meg. Állítsa be a kiegészítő párhuzamvezetőt Keskeny munkadarabok és függőleges sarkalószögek fűrészelésekor fel kell szerelni az alumíniumból készült 18 kiegészítő párhuzamvezetőt a 8 párhuzamvezetőre. (lásd a „g2” ábrát) A rövid munkadarabok a fűrészelés során beékelődhetnek a párhuzamvezető és a fűrészlap közé, és ekkor a felemelkedő fűrészlap elkaphatja és kirepítheti azokat. Ezért a kiegészítő párhuzamvezetőt úgy állítsa be, hogy a vezető vége a fűrészlap legelső foga és a fűrészlap közepe közötti területen végződjön. – Ehhez oldja ki a 48 rögzítőgombokat és tolja el megfelelő módon a 18 kiegészítő párhuzamvezetőt. – Húzza meg ismét feszesre a csavarokat. Magas, keskeny munkadarabok fűrészelésekor közvetlenül fel kell szerelni az alumíniumból készült 18 kiegészítő párhuzamvezetőt a 8 párhuzamvezetőre. (lásd a „g3” ábrát) Üzembe helyezés Bekapcsolás (lásd a „G1”–„G2” ábrát) – Tolja el balra a piros 14 VÉSZKIKAPCSOLÓ gombot és nyissa ki a sárga 30 biztonsági fedelet. – Az üzembe helyezéshez nyomja meg a zöld 60 BE-gombot. – Ezután zárja le, de ne pattintsa be a biztonsági fedelet. Kikapcsolás (lásd a „G3” ábrát) – Nyomja be a piros 14 VÉSZKIKAPCSOLÓ gombot. Feszültségkiesés A be-/kikapcsoló egy úgynevezett nullfeszültségkapcsoló, amely egy feszültségkiesés (például ha üzem közben kihúzzák a hálózati csatlakozó dugót) esetén meggátolja az elektromos kéziszerszám újraindulását. Az elektromos kéziszerszám ezutáni üzembe helyezéséhez ismét meg kell nyomni a zöld 60 BE-gombot. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 306 Thursday, November 19, 2009 4:24 PM 306 | Magyar Munkavégzési tanácsok A munkadarab legnagyobb megengedett méretei Általános fűrészelési tájékoztató f Bármely vágás megkezdése előtt először gondoskodjon arról, hogy a fűrészlap sohase érhessen hozzá az ütközőkhöz vagy a berendezés egyéb alkatrészeihez. Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki a fűrészlapot oldalirányú nyomás hatásának. függőleges sarkalószög A munkadarab legnagyobb megengedett magassága [mm] 90°

A feszítőéknek egy síkban kell lennie a fűrészlappal, hogy a munkadarab ne ékelődhessen be. Fűrészelés Ne munkáljon meg deformálódott munkadarabokat. Csak olyan munkadarabokat munkáljon meg, amelyeknek van egy olyan egyenes élük, amellyel hozzá lehet szorítani azokat a párhuzamos ütközőhöz. – Állítsa be a 8 párhuzamos ütközőt a kívánt vágási szélességre. (lásd „Állítsa be a párhuzamvezetőket”, a 305 oldalon) – Tegye fel a feldolgozásra kerülő munkadarabot a fűrészasztalra a 6 védőburkolat elé. – Emelje fel vagy eressze le a 12 kézikerékkel annyira a fűrészlapot, hogy a felső fűrészfogak kb. 5 mm-rel legyenek a munkadarab felülete felett. A tolófát mindig az elektromos kéziszerszámon tárolja. Ne használja az elektromos kéziszerszámot szegélyezésre, hornyok vagy rések vágására. A vágási vonal bejelölése – Rajzolja fel a köralakú sárga 7 öntapadó címkére a fűrészlap vastagságát. Így a munkadarabot a fűrészeléshez pontosan be lehet állítani, anélkül, hogy ehhez fel kellene nyitni a védőbúrát. A kezelő elhelyezkedése (lásd a „H” ábrát) f Sohase álljon a fűrészlappal egy vonalban az elektromos kéziszerszám előtt, hanem mindig csak a fűrészlaptól oldalra. Ezzel a teste védve van egy lehetséges visszarugás következményeitől. – Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlaptól. Kérjük, ügyeljen a következőkre: – A munkadarabot mindig mindkét kezével tartsa és nyomja erősen rá a fűrészasztalra, ez különösen az ütköző nélkül végzett munkákra vonatkozik. (lásd az „I” ábrát) – Keskeny munkadarabok és függőleges sarkalószögek fűrészelésekor mindig használja a készülékkel szállított 22 tolófát és a 18 kiegészítő párhuzamvezetőt. (lásd a „J” ábrát) 1 609 929 T49 | (19.11.09) Egyenes vágások végrehajtása Megjegyzés: Gondoskodjon arról, hogy a védőbúra megfelelően legyen beállítva. A védőbúrának a fűrészelés közben mindig fel kell feküdnie a munkaradabra. – Kapcsolja be az elektromos kéziszerszámot. – Tolja keresztül egyenletes előtolással a fűrészfejet a munkadarabon. – Kapcsolja ki az elektromos kéziszerszámot és várjon, amíg a fűrészlap teljesen leáll. Függőleges sarkalószögek fűrészelése – Állítsa be a kívánt függőleges sarkalószöget. (lásd „A függőleges sarkalószög beállítása”, a 304 oldalon) – Hajtsa végre megfelelő módon a „Egyenes vágások végrehajtása” szakaszban leírt munkalépéseket. Bosch Power Tools OBJ_BUCH-783-003.book Page 307 Thursday, November 19, 2009 4:24 PM Magyar | 307 Állítsa be a szögvezetőn a fűrészlap és a kiegészítő párhuzamvezető közötti távolságot. (lásd az „f2” ábrát) A fűrészlap és a kiegészítő párhuzamvezető közötti távolság legfeljebb 15 mm lehet. – Ha a 18 kiegészítő párhuzamvezető a vágási vonal mögött van oldja ki a 45 rögzítőkészlet mindkét csavarját. – Tolja el a kiegészítő párhuzamvezetőt és ismét húzza meg szorosra a csavarokat. Vízszintes sarkalószögek fűrészelése reteszelt vezetőszán mellett – Állítsa be a kívánt vízszintes sarkalószöget. (lásd „A vízszintes sarkalószög beállítása”, a 304 oldalon) – A szögvezetőnek a 21 vezetőhoronyban (baloldalt vagy a jobb oldalon) szabadon kell mozognia. Ehhez szükség esetén oldja ki a 44 rögzítőgombot. – Hajtsa végre megfelelő módon a „Egyenes vágások végrehajtása” szakaszban leírt munkalépéseket. Vízszintes sarkalószögek fűrészelése a vezetőszán segítségével – Állítsa be a kívánt vízszintes sarkalószöget. (lásd „A vízszintes sarkalószög beállítása”, a 304 oldalon) – Hajtsa jobbra a 24 reteszelőkart és húzza előre a 1 vezetőszánt. (lásd a „B” ábrát) – Tegye fel a feldolgozásra kerülő munkadarabot a fűrészasztalra a 6 védőburkolat elé. – Állítsa be a 16 szögvezetőt a munkadarab elé a bal oldali 21 vezetőhoronyban. Reteszelje ezt a helyzetet, ehhez húzza meg szorosra a 44 rögzítőgombot. – Hajtsa végre megfelelő módon a „Egyenes vágások végrehajtása” szakaszban leírt munkalépéseket. Bosch Power Tools Az alapbeállítások ellenőrzése és beállítása A precíz vágások biztosítására az elektromos szerszám alapbeállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani. Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség. Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízhatóan elvégzi. 90°-os standard sarkalószög (függőleges) beállítása – Állítson be egy 90°-os függőleges sarkalószöget. Ellenőrzés: – Állítson be egy szögidomszert 90°-ra és tegye fel az 11 fűrészasztalra. A szögidomszer szárának teljes hossza mentén hozzá kell simulnia az 38 fűrészlaphoz. Beállítás: (lásd a „K” ábrát) – Oldja ki a 29 reteszelőgombot és tartsa fogva a 12 kézikerék segítségével a 90°-os helyzetben a fűrészlapot. – Lazítsa ki a 61 szabályozócsavart és húzza meg ismét (de nem egészen szorosra) a 29 reteszelőgombot. – Csavarja annyira ki vagy be a szabályozócsavart, hogy a szögidomszer szára teljes hossza mentén hozzásimuljon a fűrészlaphoz. – Ezután húzza meg ismét teljesen szorosra a 29 reteszelőgombot. Ha a 56 szögkijelző a beállítás után nincs egy vonalban a 57 skála 90°-jelölésével, oldja ki egy a kereskedelemben szokványosan kapható kereszthornyos csavarhúzóval a 63 csavart és állítsa be a 90°-jelölésnek megfelelően a szögkijelzőt. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 308 Thursday, November 19, 2009 4:24 PM 308 | Magyar 45° (függőleges) standard sarkalószög beállítása (lásd a „K” ábrát) – Ismételje meg megfelelő módon a fent megadott munkavégzési lépéseket 45°-os függőleges sarkalószögnél: lazítsa ki 29 reteszelőgombot, állítsa be a 62 szabályozócsavart. A 56 szögkijelző helyzetét ekkor nem szabad megváltoztatni. A párhuzamos ütköző feszítőerejének beállítása (lásd az „L” ábrát) A 8 párhuzamvezető feszítőereje gyakori használat után csökkenhet. – Húzza meg annyira a 64 anyát, hogy a párhuzamvezetőt ismét szorosan rögzíteni lehessen a fűrészasztalra. Állítsa be a vezetőszán játékát (lásd az „M” ábrát) – Ha a 1 vezetőszán játéka a gyakori használat után túl nagy lesz, húzza meg a 65 szabályozócsavarokat. Állítsa be a felszakadásgátló betétlapot (lásd az „N” ábrát) Ellenőrzés: A 3 felszakadásgátló betétlap elülső oldalának egy síkban, vagy kicsivel lejjebb kell lennie a fűrészasztallal, a hátoldalnak egy síkban, vagy kicsivel feljebb kell lennie a fűrészasztalnál. Beállítás: – Állítsa be a négy 66 szabályozócsavarral a helyes szintet. 1 609 929 T49 | (19.11.09) Tárolás és szállítás (lásd az „O” ábrát) Az elektromos kéziszerszám tárolása A tároláshoz az elektromos kéziszerszám lehetőséget nyújt a tolófa, az ütközők (vezetők) és pótfűrészlapok biztonságos rögzítésére. – Reteszelje a 30 sárga biztonsági fedelet és a 1 vezetőszán 24 reteszelőkarját. – Hozza a szállítási helyzetbe az elektromos kéziszerszámot. (lásd ‘Szállítási helyzet , a 303 oldalon) – Válassza le a 18 kiegészítő párhuzamvezetőt a 8 párhuzamvezetőről vagy a 16 szögvezetőről. – Hozza a megfelelő helyzetbe az ütközőket (8, 16, 18) és rögzítse a 22 tolófát. – Csavarja fel a hálózati tápvezetéket a 31 kábeltartó köré. – Egy tartalék fűrészlapot a 19 rögzítőcsavar segítségével magán a házon lehet tárolni. Az elektromos kéziszerszám kézi úton történő szállítása f Az elektromos kéziszerszámot a hátsérülések megelőzésére mindig két személy szállítsa. f Az elektromos kéziszerszám szállításához csak a szállító berendezéseket, és sohase a védőberendezéseket, a 2 asztalhosszabbítót vagy a 9 asztalszélesítőt használja. – A felemeléshez, vagy szállításhoz mindig csak a 11 fűrészasztal oldalsó részén található 67 fogóvájatoknál fogva nyúljon a berendezéshez. Bosch Power Tools OBJ_BUCH-783-003.book Page 309 Thursday, November 19, 2009 4:24 PM Magyar | 309 Karbantartás és szerviz Karbantartás és tisztítás f Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Ha az elektromos kéziszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot. Tisztítás Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. Minden egyes munkamenet után távolítsa el sűrített levegővel való kifúvással, vagy egy ecsettel a port és a forgácsot. Tartozékok Gépállvány . . . . . . . . . . . . . . . . . 2 607 001 967 Fűrészlapok fa- és lemezanyagok, falapok és lécek fűrészeléséhez Fűrészlap 254 x 30 mm, 40 fogak . . . . . . . . . . . . . . . . . . . 2 608 640 443 Fűrészlap 254 x 30 mm, 60 fogak . . . . . . . . . . . . . . . . . . . 2 608 640 444 Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak. Magyar Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: +36 (01) 431-3835 Fax: +36 (01) 431-3888 Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. A készülék műanyag alkatrészeit megfelelő jelölésekkel láttuk el, így azokat az egyes anyagfajták szerint osztályozva lehet a gyűjtőpontokban felvenni. Csak az EU-tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. A változtatások joga fenntartva. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 310 Thursday, November 19, 2009 4:24 PM 310 | Русский Указания по безопасности
