GEBRUIKSAANWIJZING PTS 10 BOSCH

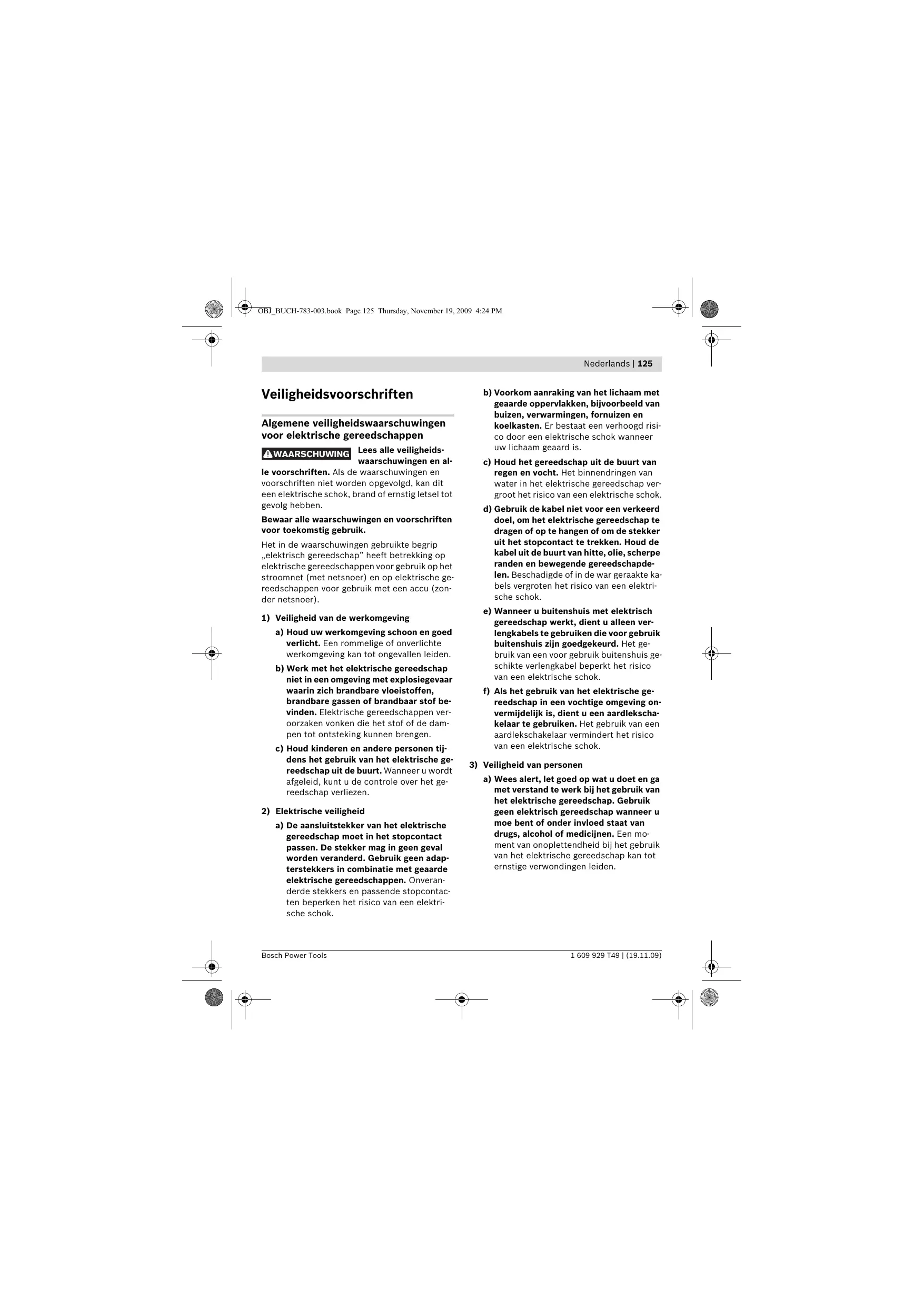

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Bosch Power Tools b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 126 Thursday, November 19, 2009 4:24 PM 126 | Nederlands b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. 1 609 929 T49 | (19.11.09)

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Bosch Power Tools OBJ_BUCH-783-003.book Page 127 Thursday, November 19, 2009 4:24 PM Nederlands | 127 g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor stationaire cirkelzaagmachines f Ga nooit op het elektrische gereedschap staan. Er kunnen ernstige verwondingen optreden wanneer het elektrische gereedschap kantelt of wanneer u per ongeluk met het zaagblad in aanraking komt. f Controleer dat de beschermkap correct werkt en vrij kan bewegen. Klem de beschermkap nooit in geopende toestand vast. f Houd uw handen uit de buurt van de zaagomgeving terwijl het elektrische gereedschap loopt. Bij aanraking van het zaagblad bestaat verwondingsgevaar. f Zaag altijd slechts één werkstuk. Over elkaar of tegen elkaar gelegde werkstukken kunnen het werkstuk blokkeren of tijdens het zagen ten opzichte van elkaar verschuiven. f Gebruik altijd de parallelgeleider of verstekgeleider. Dit verbetert de zaagnauwkeurigheid en verkleint de mogelijkheid dat het zaagblad vastklemt. f Als het zaagblad vastklemt, schakelt u het elektrische gereedschap uit en houdt u het werkstuk stil tot het zaagblad tot stilstand is gekomen. Het werkstuk mag pas worden bewogen als het zaagblad stil staat. Zo voorkomt u een terugslag. Maak de oorzaak van het vastklemmen van het zaagblad ongedaan voordat u het elektrische gereedschap opnieuw start. f Gebruik geen stompe, gescheurde, verbogen of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag. f Gebruik altijd zaagbladen met de juiste maat en vorm (stervormig of rond) van het opnameboorgat. Zaagbladen die niet bij de montagedelen van de zaagmachine passen, lopen niet rond en leiden tot het verliezen van de controle. f Gebruik geen zaagbladen van hooggelegeerd sneldraaistaal (HSS-staal). Dergelijke zaagbladen kunnen gemakkelijk breken. f Grijp nooit achter het zaagblad om het werkstuk vast te houden, om houtspanen te verwijderen of om andere redenen. De afstand van uw hand tot het ronddraaiende zaagblad is daarbij te klein. f Pak het zaagblad na de werkzaamheden niet vast voordat het afgekoeld is. Het zaagblad wordt tijdens de werkzaamheden zeer heet. f Beweeg het werkstuk alleen naar het lopende zaagblad. Anders bestaat er gevaar voor een terugslag als het zaagblad in het werkstuk vasthaakt. f Gebruik het gereedschap nooit zonder de inlegplaat. Vervang een defecte inlegplaat. Zonder een correct werkende inlegplaat kunt u zich aan het zaagblad verwonden. f Gebruik het elektrische gereedschap alleen als het werkoppervlak, buiten het te bewerken werkstuk, vrij is van alle instelgereedschappen, houtspanen en dergelijke. Kleine stukken hout of andere voorwerpen die met het ronddraaiende zaagblad in contact komen, kunnen de bediener met hoge snelheid raken. f Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Bosch Power Tools f Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 128 Thursday, November 19, 2009 4:24 PM 128 | Nederlands f Verlaat het gereedschap nooit voordat het volledig tot stilstand is gekomen. Uitlopende inzetgereedschappen kunnen verwondingen veroorzaken. f Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. Symbolen De volgende symbolen kunnen voor het gebruik van het elektrische gereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap goed en veilig te gebruiken. Symbool Betekenis f Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. f Draag een stofmasker. f Draag een veiligheidsbril. f Gevarenbereik! Houd handen, vingers en armen zo veel mogelijk uit de buurt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 129 Thursday, November 19, 2009 4:24 PM Nederlands | 129 Symbool Betekenis Geeft de draairichting van het handwiel voor het omlaag (transportstand) en omhoog (werkstand) zetten van het zaagblad aan. Stel de verticale verstekhoek (zaagblad draaibaar) in de weergegeven volgorde in. Push

Geeft de maximaal toegestane hoogte van een werkstuk bij de verticale standaardverstekhoeken 90° en 45° aan. 90° 45° 75 mm 63 mm Let op de afmetingen van het zaagblad. De gatdiameter moet zonder speling op de uitgaande as passen. Gebruik geen reduceerstukken of adapters. Let er bij het wisselen van het zaagblad op dat de zaagbreedte niet kleiner en de zaagbladdikte niet groter is dan de dikte van het spouwmes. Geeft de functie van de vastzetknop op de verstekgeleider bij het instellen van horizontale verstekhoeken aan. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 130 Thursday, November 19, 2009 4:24 PM 130 | Nederlands Symbool Betekenis Geeft de mogelijke posities van de parallelgeleider op de tafelverbreding aan. De kleuren van de sticker komen overeen met de kleuren van de schaalverdeling op de voorste geleidingsstaaf. De schaalverdeling geeft afhankelijk van de positie van de parallelgeleider de afstand tot het zaagblad aan. 220mm - 520mm 140mm - 250mm Functiebeschrijving Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruik volgens bestemming Het elektrische gereedschap is bestemd voor gebruik als staand gereedschap voor schulpen en afkorten met een rechte zaaglijn in hout. Daarbij zijn horizontale verstekhoeken van –60° tot +60° en verticale verstekhoeken van 90° tot 45° mogelijk. De capaciteit van het elektrische gereedschap is geschikt voor het zagen van hard en zacht hout, spaanplaat en vezelplaat. Als het elektrische gereedschap als stationaire cirkelzaagmachine wordt gebruikt, is het zagen van aluminium en andere non-ferrometalen niet toegestaan. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeeldingen van het elektrische gereedschap op de pagina’s met afbeeldingen. 1 Schuifslede 2 Tafelverlenging 3 Inlegplaat 4 Spouwmes 5 Zuigaansluiting op beschermkap 6 Beschermkap 7 Sticker voor markering van de zaaglijn 8 Parallelgeleider 9 Tafelverbreding 10 Parallelgeleider van tafelverbreding 9 11 Zaagtafel 12 Handwiel voor omhoog en omlaag zetten van het zaagblad 13 Schaalverdeling voor afstand van zaagblad tot parallelgeleider 8 14 Nood-uitschakelknop 15 Geleidingsgroef voor parallelgeleider 8 16 Verstekgeleider 17 Ringsleutel (23 mm; 13 mm) 18 Extra parallelgeleider (aluminium) 19 Bevestigingsschroef zaagbladendepot 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 131 Thursday, November 19, 2009 4:24 PM Nederlands | 131 20 Boorgaten voor montage 58 Loep 21 Geleidingsgroef voor verstekgeleider 22 Duwstok 59 Schaalverdeling voor afstand van zaagblad tot parallelgeleider 10 23 Bevestigingsknop voor tafelverlenging 2 60 Inschakelknop 24 Vergrendelingshendel van schuifslede 61 Instelschroef voor instelling van verticale standaardverstekhoek 90° 25 Bevestigingsknop voor parallelgeleider 10 26 Bevestigingsknop voor tafelverbreding 9 27 Depot van extra parallelgeleider 18 28 Depot van parallelgeleider 8 29 Blokkeerknop voor instelling van verticale verstekhoeken 30 Veiligheidsklepje van aan/uit-schakelaar 31 Kabelhouder 32 Spaanafvoer 33 Depot van verstekgeleider 34 Afzuigslang 35 Bodemplaat 36 Zeskantschroef ter bevestiging van het spouwmes 4 37 Uitsparingen voor inlegplaat 38 Zaagblad 39 Houder voor spouwmes 40 Bevestigingsset „Beschermkap” 41 Bevestigingsset „Tafelverlenging” 42 Rubber buffer 43 Geleidingsrail van verstekgeleider 44 Vastzetknop op verstekgeleider 45 Bevestigingsset „Extra parallelgeleider/ verstekgeleider” 62 Instelschroef voor instelling van verticale standaardverstekhoek 45° 63 Schroef voor hoekaanduiding (verticaal) 64 Moer voor instelling van spankracht van parallelgeleider 8 65 Instelschroeven voor speling van schuifslede 66 Instelschroeven voor inlegplaat 67 Greepuitsparingen 68 Bevestigingsset „Onderstel”* 69 Onderstel*

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma. Technische gegevens Stationaire cirkelzaagmachine 3 603 L03 2.. Zaaknummer Opgenomen vermogen

Nominale spanning Frequentie 46 Spangreep van parallelgeleider Onbelast toerental 47 Profielrail Aanloopstroombegrenzing 48 Bevestigingsknoppen voor extra parallelgeleider (aluminium) PTS 10 min

23,5 50 Blokkeerhendel Gewicht volgens EPTA-Procedure 01/2003 51 Spanmoer Isolatieklasse 52 Opname-/spanflens Maximale werkstukmaten zie pagina 139. 53 Uitgaande as Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. 49 Extra parallelgeleider (kunststof) 54 Vastzetknop voor verstekhoek (horizontaal) 55 Hoekaanduiding op verstekgeleider 56 Hoekaanduiding (verticaal) 57 Schaalverdeling voor verstekhoek (verticaal) Bosch Power Tools /II Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 132 Thursday, November 19, 2009 4:24 PM 132 | Nederlands Montage Afmetingen voor geschikte zaagbladen Zaagbladdiameter

Informatie over geluid Meetwaarden voor geluid bepaald volgens EN Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 97 dB(A); geluidsvermogenniveau 110 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 61029 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009). EG-bouwtypecontrole nr. 3400636.01CE door genotificeerde testinstantie nr. 2140. Technisch dossier bij: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 1 609 929 T49 | (19.11.09) f Voorkom per ongeluk starten van het elektrische gereedschap. Tijdens de montage en bij alle werkzaamheden aan het elektrische gereedschap mag de stekker niet zijn aangesloten op de stroomvoorziening. Meegeleverd Raadpleeg daarvoor de beschrijving van de meegeleverde onderdelen aan het begin van de gebruiksaanwijzing. Controleer voor de eerste ingebruikneming van het elektrische gereedschap of alle hierna vermelde onderdelen zijn meegeleverd: – Stationaire cirkelzaagmachine (voorgemonteerd: tafelverbreding 9, zaagblad 38, inlegplaat 3) – Bodemplaat 35 met voorgemonteerde kruiskopschroeven – Tafelverlenging 2 – Bevestigingsset „Tafelverlenging” 41 (2 geleidingsstaven, 2 borgschroeven, 2 clips, 2 korte bevestigingsknoppen) – Parallelgeleiders 8 en 10 – Extra parallelgeleider (aluminium) 18 met profielrail 47 – Extra parallelgeleider (kunststof) 49 – Verstekgeleider 16 – Bevestigingsset „Extra parallelgeleider” 45 (4 korte schroeven, 2 lange bevestigingsknoppen 48, 2 vierkante moeren en onderlegringen) – Beschermkap 6 – Bevestigingsset „Beschermkap” 40 (schroef, moer, onderlegring) – Spouwmes 4 met voorgemonteerde zeskantschroef 36 – Afzuigslang 34 – Duwstok 22 – Ringsleutel 17 Bosch Power Tools OBJ_BUCH-783-003.book Page 133 Thursday, November 19, 2009 4:24 PM Nederlands | 133 bij gereedschapuitvoeringen met onderstel:

1. Montage van onderen

– Onderstel 69 (12 profielen, 4 kappen) – Bevestigingsset „Onderstel” 68 (24 schroeven met moeren voor montage, 4 schroeven met moeren voor bevestiging elektrisch gereedschap, 4 onderlegringen) – Afzuigslang 34 – Bodemplaat 35 met voorgemonteerde kruiskopschroeven Opmerking: Controleer het elektrische gereedschap op eventuele beschadigingen. Voordat u het elektrische gereedschap verder gebruikt, dient u veiligheidsvoorzieningen en licht beschadigde onderdelen zorgvuldig te controleren op hun juiste werking volgens de voorschriften. Controleer of de bewegende delen goed werken en niet vastklemmen en of er onderdelen beschadigd zijn. Alle onderdelen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking te waarborgen. Laat beschadigde beschermingsvoorzieningen en onderdelen door een erkend en gespecialiseerd bedrijf op deskundige wijze repareren of vervangen. Eerste ingebruikneming – Neem alle meegeleverde delen voorzichtig uit de verpakking. – Verwijder al het verpakkingsmateriaal van het elektrische gereedschap en het meegeleverde toebehoren. – Let er in het bijzonder op dat u het verpakkingsmateriaal onder het motorblok verwijdert. Gereedschap dat naast de meegeleverde onderdelen benodigd is: – Kruiskopschroevendraaier – Hoekmal – Ring- of steeksleutel (13 mm) (voor de montage van onderstel Volgorde van de montage Neem de montagevolgorde van de meegeleverde machine-elementen in acht om de werkzaamheden te vergemakkelijken. Bosch Power Tools

2. Montage van boven

Spouwmes 4 Beschermkap 6 Tafelverlenging 2 Parallelgeleider 8, extra parallelgeleiders (18 of 49) en verstekgeleider 16 Montage van onderen – Plaats het elektrische gereedschap op de zaagtafel 11. Afzuigslang monteren (zie afbeelding a) – Verbind de spaanafvoer op het zaagbladhuis en de spaanafvoer 32 op het machinehuis met de afzuigslang 34. Bodemplaat monteren (zie afbeelding b) – Plaats de bodemplaat 35 in de voorziene uitsparingen zodat de kruiskopschroeven in de boorgaten van het huis grijpen. – Bevestig de bodemplaat door de kruiskopschroeven stevig vast te draaien. Montage van boven – Draai het elektrische gereedschap om zodat het in de juiste positie voor de werkzaamheden staat. Spouwmes monteren (zie afbeeldingen c1–c3) – Til met de ringsleutel 17 de inlegplaat 3 vooraan omhoog en verwijder deze uit de uitsparingen 37. – Draai het handwiel 12 tegen de wijzers van de klok tot aan de aanslag zodat het zaagblad 38 zich in de hoogst mogelijke positie boven de zaagtafel bevindt. – Maak voor het draaien van het zaagblad 38 de blokkeerknop 29 los. – Duw het spouwmes 4 met de desbetreffende boorgaten op de opnamebouten van de houder 39. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 134 Thursday, November 19, 2009 4:24 PM 134 | Nederlands – Bevestig het spouwmes 4 aan de houder 39 door de zeskantschroef 36 met de ringsleutel 17 (13 mm) stevig vast te draaien. – Stel het zaagblad weer op 90° in en draai de blokkeerknop 29 vast. (zie ook „Verticale verstekhoek instellen”, pagina 137) – Draai de schroeven in de daarvoor voorziene schroefdraad om naar buiten trekken te voorkomen. – Schroef de bevestigingsknoppen 23 in de daarvoor voorziene schroefdraad onder de zaagtafel. Opmerking: Het spouwmes moet op één lijn liggen met het zaagblad om vastklemmen van het werkstuk te voorkomen. Verstekgeleider monteren (zie afbeeldingen f1–f2) – Monteer tenslotte de inlegplaat 3 weer. Haak daarvoor de inlegplaat in de uitsparingen 37 en duw vervolgens de inlegplaat omlaag tot deze in de zaagtafel vastklikt. Beschermkap monteren (zie afbeelding d) Gebruik voor de montage de bevestigingsset „Beschermkap” 40. (schroef, moer, onderlegring) – Duw de schroef 40 door de boorgaten van de beschermkap en het spouwmes. Het vierkant van de schroef moet in de bijbehorende uitsparing van de beschermkap vallen. – Breng de onderlegring en de moer op de schroef aan. – Draai de moer zo strak vast met de ringsleutel 17 (13 mm) dat de beschermkap in elke ingestelde positie vanzelf blijft staan. Tafelverlenging monteren (zie afbeeldingen e1–e2) Gebruik voor de montage de bevestigingsset „Tafelverlenging” 41. (2 geleidingsstaven, 2 borgschroeven, 2 clips, 2 korte bevestigingsknoppen) – Schuif de beide geleidingsstaven tot aan de aanslag met het schroefdraadgat naar voren in de daarvoor voorziene boorgaten van de tafelverlenging 2. – Schroef de rubber buffer 42 op de tafelverlenging. – Steek ter bevestiging de clips in de boorgaten van de geleidingsstaven. – Schuif aansluitend de tafelverlenging met de beide geleidingsstaven in de daarvoor voorziene houders onder de zaagtafel. 1 609 929 T49 | (19.11.09) – Steek de rail 43 van de verstekgeleider 16 in een van de daarvoor bedoelde geleidingsgroeven 21 van de zaagtafel. Opmerking: De positie van de verstekgeleider kan in de linker geleidingsgroef op de schuifslede worden vastgezet door aan de vastzetknop 44 te draaien. – Monteer de extra parallelgeleider 18 van aluminium met de meegeleverde bevestigingsset 45 op de verstekgeleider. (2 korte bouten, 2 vierkantmoeren en onderlegringen) Opmerking: Let er op dat de extra parallelgeleider volledig op de zaagtafel ligt. De afstand tussen zaagblad en extra parallelgeleider mag maximaal 15 mm bedragen. Parallelgeleider monteren (zie afbeeldingen g1–g3) De parallelgeleider 8 kan links of rechts van het zaagblad worden geplaatst. – Schroef de spangreep 46 in de daarvoor voorziene schroefdraad vóór op de parallelgeleider. – Zet de parallelgeleider eerst achter op de zaagtafel. Positioneer vervolgens de parallelgeleider in de voorste geleidingsgroef 15. De parallelgeleider kan nu naar wens worden verschoven. – Als u de parallelgeleider wilt vastzetten, duwt u de spangreep 46 omlaag. Bij het zagen van smalle werkstukken en bij het zagen van verticale verstekhoeken moet u de extra parallelgeleider 18 van aluminium op de parallelgeleider 8 monteren. In dit geval kunt u de extra parallelgeleider 49 van kunststof op de verstekgeleider bevestigen. – Schuif de profielrail 47 in de groef aan de korte zijde van de extra parallelgeleider 18. Bosch Power Tools OBJ_BUCH-783-003.book Page 135 Thursday, November 19, 2009 4:24 PM Nederlands | 135 – Plaats de profielrail zodanig vóór de parallelgeleider 8 dat de boorgaten van beide delen op één lijn liggen. – Duw de bevestigingsknoppen 48 door de boorgaten in de zijkant van de parallelgeleider en draai deze vast. Bij het zagen van hoge, smalle werkstukken moet u de extra parallelgeleider 18 van aluminium rechtstreeks op de parallelgeleider 8 monteren. – Bevestig de extra parallelgeleider 18 met de twee vierkantmoeren uit de bevestigingsset 45 en de bevestigingsknoppen 48 rechtstreeks op de parallelgeleider 8. Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eikenen beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt. – Gebruik indien mogelijk een stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht. Externe afzuiging (zie afbeelding h) – Sluit een stofzuigerslang op de spaanafvoer 32 aan. – Bovendien kunt u ter verhoging van het zuigvermogen een stofafzuiging op de zuigaansluiting 5 aansluiten. Verwijder daarvoor de dop van de zuigaansluiting. De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger. Stationaire of flexibele montage f Om een veilig gebruik te waarborgen, dient u het elektrische gereedschap voor het gebruik op een egaal en stabiel werkoppervlak (bijv. een werkbank) te monteren. Montage zonder onderstel (zie afbeelding i) – Bevestig het elektrische gereedschap met een geschikte schroefverbinding op het werkoppervlak. Daartoe dienen de boorgaten 20. Montage met onderstel (zie afbeeldingen k1–k3 vanaf pagina 15) Gebruik voor de montage de bevestigingsset „Onderstel” 68. (24 schroeven met moeren voor montage, 4 schroeven met moeren voor bevestiging elektrisch gereedschap, 4 onderlegringen) – Schroef het onderstel 69 samen. Draai de schroeven stevig vast. – Bevestig het elektrische gereedschap op het draagvlak van het onderstel. Daarvoor dienen de boorgaten 20 van het elektrische gereedschap en de langgaten van het onderstel. De afzuiging van stof en spanen kan geblokkeerd worden door stof, spanen of fragmenten van het werkstuk. – Schakel het elektrische gereedschap uit en trek de stekker uit het stopcontact. – Wacht tot het zaagblad volledig tot stilstand is gekomen. – Stel de oorzaak van de blokkering vast en maak deze ongedaan. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 136 Thursday, November 19, 2009 4:24 PM 136 | Nederlands Inzetgereedschap wisselen (zie afbeeldingen j1 – j4) f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar. Kies het geschikte zaagblad voor het materiaal dat u wilt bewerken. Gebruik alleen zaagbladen met een maximaal toegestaan toerental dat hoger is dan het onbelaste toerental van het elektrische gereedschap. Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specificaties, volgens EN 847-1 zijn gecontroleerd en overeenkomstig zijn gemarkeerd. Zaagblad demonteren – Til met de ringsleutel 17 de inlegplaat 3 vooraan omhoog en verwijder deze uit de uitsparingen 37. – Draai het handwiel 12 tegen de wijzers van de klok tot aan de aanslag zodat het zaagblad 38 zich in de hoogst mogelijke positie boven de zaagtafel bevindt. – Draai de spanmoer 51 met de ringsleutel 17 (23 mm) en trek tegelijkertijd aan de asblokkeerhendel 50 tot deze vastklikt. – Houd de asblokkeerhendel aangetrokken en schroef de spanmoer tegen de wijzers van de klok los. – Neem de spanflens 52 van de as. – Verwijder het zaagblad 38. Zaagblad monteren f Let er bij de montage op dat de snijrichting van de tanden (richting van de pijl op het zaagblad) overeenkomt met de richting van de pijl op de beschermkap. – Breng de spanflens 52 en de spanmoer 51 aan. – Draai de spanmoer 51 met de ringsleutel 17 (23 mm) en trek tegelijkertijd aan de asblokkeerhendel 50 tot deze vastklikt. – Draai de spanmoer met de wijzers van de klok mee vast. – Breng de inlegplaat 3 weer aan. (zie afbeelding c3) Gebruik f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Transport- en werkstand van het zaagblad Transportstand – Draai het handwiel 12 met de wijzers van de klok mee tot de tanden van het zaagblad 38 zich onder de zaagtafel 11 bevinden. Werkstand – Draai het handwiel 12 tegen de wijzers van de klok mee tot de tanden van het zaagblad 38 zich ca. 5 mm boven het werkstuk bevinden. Opmerking: Controleer of de beschermkap correct geplaatst is. Deze moet bij het zagen altijd op het werkstuk aansluiten. Reinig indien nodig voor de montage alle te monteren delen. – Plaats het nieuwe zaagblad op de opnameflens 52 van de uitgaande as 53. Opmerking: Gebruik geen te kleine zaagbladen. De spleet tussen zaagblad en spouwmes mag maximaal 5 mm bedragen. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 137 Thursday, November 19, 2009 4:24 PM Nederlands | 137 Zaagtafel vergroten Ondersteun het vrije einde van een lang werkstuk, bijvoorbeeld door er iets onder te leggen. Tafelverlenging en tafelverbreding (zie afbeelding A) Trek achter en rechts van het elektrische gereedschap de volgende rails uit om de oppervlakte van de zaagtafel te vergroten: Tafelverlenging 2 (verlengt de zaagtafel 11 naar achteren met 215 mm) en/of Tafelverbreding 9 (verbreedt de zaagtafel 11 naar rechts met 285 mm) – Grijp in het midden onder de gewenste rail en trek deze maximaal uit tot aan de aanslag. – Als u de rail in deze stand wilt vastzetten, draait u de bevestigingsknoppen (23 of 26) op de geleidingsstaven stevig vast. Bij zware werkstukken moet u de rails indien nodig ondersteunen. Schuifslede (zie afbeelding B) Met de schuifslede 1 kunt u werkstukken tot een maximumbreedte van 305 mm zagen. Tegelijkertijd wordt een grotere nauwkeurigheid bereikt, vooral in combinatie met de verstekgeleider 16. (zie „Horizontale verstekhoeken met de schuifslede zagen”, pagina 139) – Klap daarvoor de vergrendelingshendel 24 naar rechts. De schuifslede kan zo helemaal naar voren en naar achteren worden verschoven. Verstekhoek instellen Om nauwkeurig te kunnen zagen, dient u na intensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen (zie „Basisinstellingen controleren en instellen”, pagina 140). Horizontale verstekhoek instellen (verstekgeleider) (zie afbeelding C) De horizontale verstekhoek kan in een bereik van 60° (linkerzijde) tot 60° (rechterzijde) worden ingesteld. Bosch Power Tools – Draai de vastzetknop 54 los wanneer deze is vastgedraaid. – Draai de verstekgeleider tot de hoekaanduiding 55 de gewenste hoek aangeeft. – Draai de vastzetknop 54 weer vast. Verticale verstekhoek instellen (zaagblad) (zie afbeelding D) De verticale verstekhoek kan in een bereik van 90° tot 45° worden ingesteld. – Draai de blokkeerknop 29 iets tegen de wijzers van de klok in los. Opmerking: Bij het volledig losdraaien van de blokkeerknop kantelt het zaagblad door de zwaartekracht in een stand die ongeveer met 30° overeenkomt. – Duw het handwiel 12 naar achteren (Push) en houd het in deze stand vast. De tanden van de coulisse grijpen in de tandkrans van het handwiel. – Draai aan het handwiel tot de verstekhoekaanduiding 56 de gewenste verstekhoek op de schaalverdeling 57 aangeeft. – Draai de blokkeerknop 29 weer vast. Voor het snel en nauwkeurig instellen van standaardhoeken 90° en 45° zijn er eindaanslagen op de behuizing aanwezig. Parallelgeleiders instellen Parallelgeleider 8 (zie afbeelding E) De markering in de loep 58 geeft de ingestelde afstand van de parallelgeleider ten opzichte van het zaagblad op de schaalverdeling 13 aan. – Positioneer de parallelgeleider aan de gewenste zijde van het zaagblad. (zie ook „Parallelgeleider monteren”, pagina 134) – Trek de spangreep 46 omhoog om deze los te maken en verschuif de parallelgeleider tot de loep 58 de gewenste afstand tot het zaagblad aangeeft. – Als u de parallelgeleider wilt vastzetten, duwt u de spangreep 46 omlaag. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 138 Thursday, November 19, 2009 4:24 PM 138 | Nederlands Parallelgeleider 10 aan de tafelverbreding (zie afbeelding F) De parallelgeleider 10 kan links of rechts van de tafelverbreding 9 worden geplaatst. De kleuren van de sticker op de parallelgeleider komen overeen met de kleuren van de schaalverdeling 59 op de voorste geleidingsstaaf. De schaalverdeling geeft afhankelijk van de positie van de parallelgeleider de afstand tot het zaagblad aan. – Schroef de parallelgeleider in de gewenste stand op de tafelverbreding. – Grijp in het midden onder de tafelverbreding en trek deze zo ver uit tot de groene resp. de gele schaalverdeling de gewenste afstand tot het zaagblad aangeeft. Extra parallelgeleider instellen Bij het zagen van smalle werkstukken en bij het zagen van verticale verstekhoeken moet u de extra parallelgeleider 18 van aluminium op de parallelgeleider 8 monteren. (zie afbeelding g2) Korte werkstukken kunnen bij het zagen tussen parallelgeleider en zaagblad worden ingeklemd, door het omhoogdraaiende zaagblad worden meegenomen en vervolgens worden weggeslingerd. Stel daarom de extra parallelgeleider zo in dat het geleidingseinde ophoudt tussen de voorste tand van het zaagblad en het midden van het zaagblad. – Draai daarvoor alle bevestigingsknoppen 48 los en verschuif de extra parallelgeleider 18 overeenkomstig. – Draai de knoppen weer vast. Bij het zagen van hoge, smalle werkstukken moet u de extra parallelgeleider 18 van aluminium rechtstreeks op de parallelgeleider 8 monteren. (zie afbeelding g3) Ingebruikneming Inschakelen (zie afbeeldingen G1–G2) – Duw de rode nood-uitschakelknop 14 naar links en open de gele veiligheidsklep 30. – Als u het gereedschap wilt inschakelen, drukt u op de groene inschakelknop 60. – Sluit vervolgens de veiligheidsklep zonder deze vast te klikken. Uitschakelen (zie afbeelding G3) – Druk op de rode nood-uitschakelknop 14. Stroomuitval De aan/uit-schakelaar is een zogenaamde nulspanningsschakelaar die voorkomt dat het het elektrische gereedschap opnieuw wordt gestart nadat de stroom is uitgevallen (bijvoorbeeld als de stekker uit het stopcontact wordt getrokken). Als u het elektrische gereedschap daarna weer wilt inschakelen, dient u opnieuw op de groene inschakelknop 60 te drukken. Tips voor de werkzaamheden Algemene aanwijzingen voor het zagen f Controleer vóór het zagen altijd dat het zaagblad op geen enkel moment de geleiders of andere delen van het gereedschap kan aanraken. Bescherm het zaagblad tegen schokken en stoten. Oefen geen zijwaartse druk op het zaagblad uit. Het spouwmes moet op één lijn liggen met het zaagblad om vastklemmen van het werkstuk te voorkomen. Bewerk geen kromgetrokken werkstukken. Het werkstuk moet altijd een rechte rand hebben om tegen de parallelgeleider te leggen. Bewaar de duwstok altijd bij het elektrische gereedschap. Gebruik het elektrische gereedschap niet voor het frezen van sponningen, groeven of sleuven. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 139 Thursday, November 19, 2009 4:24 PM Nederlands | 139 Zaaglijn markeren – Teken op de ronde gele sticker 7 de dikte van het zaagblad aan. Daardoor kunt u het werkstuk voor het zagen nauwkeurig positioneren zonder de beschermkap te openen. Positie van de bediener (zie afbeelding H) f Ga niet op één lijn met het zaagblad vóór het elektrische gereedschap staan, maar altijd opzij van het zaagblad. Zo is uw lichaam beschermd tegen een mogelijke terugslag. – Houd uw handen, vingers en armen uit de buurt van het ronddraaiende zaagblad. Neem daarbij de volgende aanwijzingen in acht: – Houd het werkstuk met beide handen goed vast en duw het stevig op de zaagtafel, in het bijzonder bij werkzaamheden zonder geleider. (zie afbeelding I) – Gebruik voor smalle werkstukken en bij het zagen van verticale verstekhoeken altijd de meegeleverde duwstok 22 en de extra parallelgeleider 18. (zie afbeelding J) Maximale werkstukafmetingen Verticale verstekhoek Max. hoogte werkstuk [mm] 90°
