NÁVOD K OBSLUZE PTS 10 BOSCH

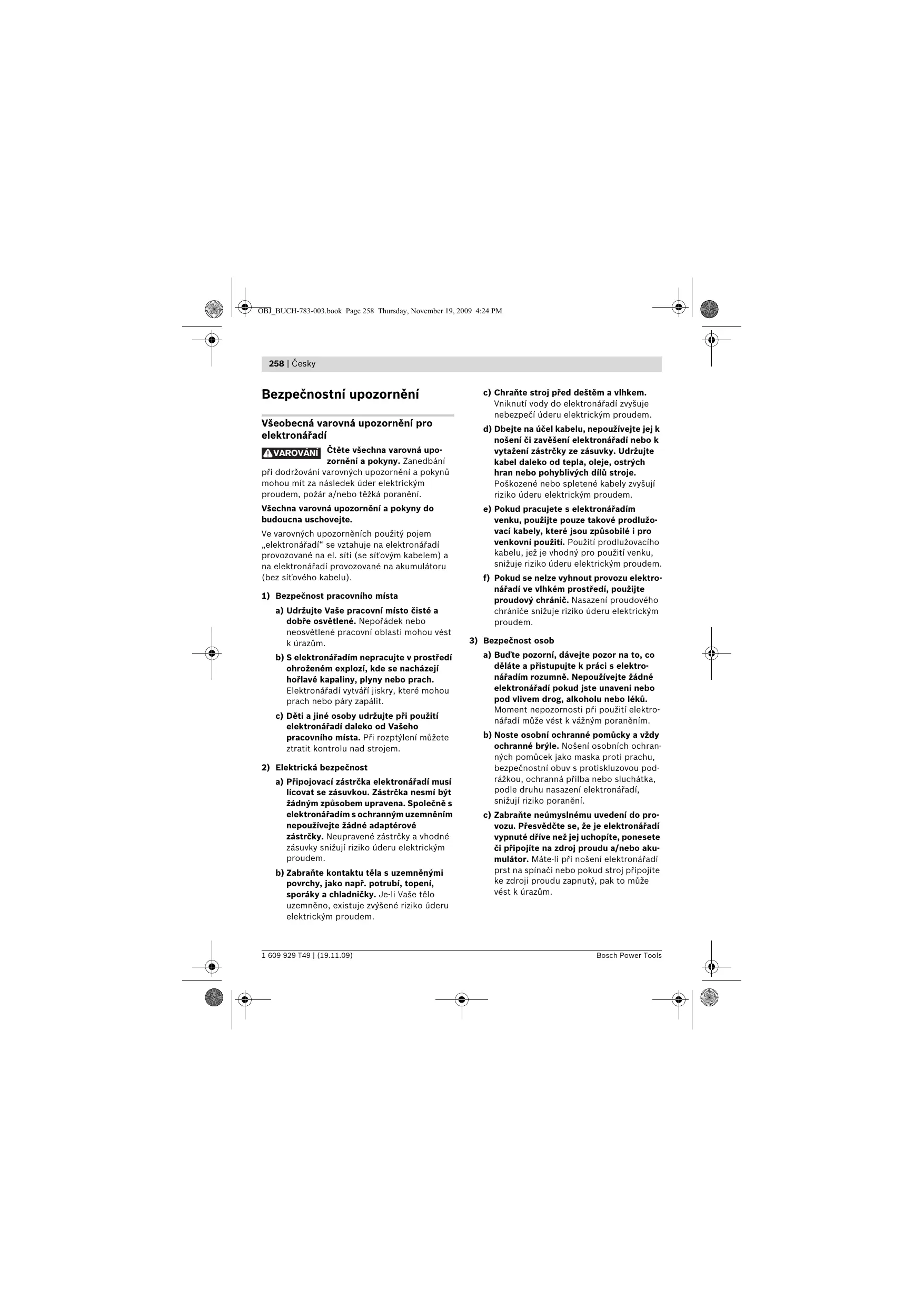

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

⚠VAROVÁNÍ Čtěte všechna varovná upozornění a pokyny. Zanedbání

při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
b) S elektronářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.
c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko úderu elektrickým proudem.

c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí úderu elektrickým proudem.

d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko úderu elektrickým proudem.

e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko úderu elektrickým proudem.

f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko úderu elektrickým proudem.

3) Bezpečnost osob

a) Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.
b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.
c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.

Česky | 259

d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.
e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektro-nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

4) Svědomité zacházení a používání elektronářadí

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.
b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.
c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí.
d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.
e) Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak,

že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má přičinu ve špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčejí vést.
g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

5) Servis

a) Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro stolní okružní pily

Nikdy na elektronářadí nestoupejte. Může dojít k vážným poraněním, pokud se elektronářadí převrhne nebo pokud se nedopatřením dostanete do kontaktu s pilovým kotoučem.
Zajistěte, aby ochranný kryt náležitě fungoval a mohl se volně pohybovat. Nikdy nefixujte ochranný kryt v otevřeném stavu.
Zatímco elektronářadí běží, nedostaňte se svýma rukama do oblasti řezání. Při kontaktu s pilovým kotoučem existuje nebezpečí poranění.
Nikdy nesahejte za pilový kotouč, abyste podrželi obrobek, odstranili dřevěné třísky nebo z jiných důvodů. Vzdálenost Vaší ruky k rotujícímu pilovému kotouči je přitom příliš malá.
Obrobek přivádějte jen na běžící pilový kotouč. Jinak existuje nebezpečí zpětného rázu, když se pilový kotouč zasekne do obrobku.

260 | Česky

Elektronářadí použijte jen tehdy, je-li pracovní plocha až k opracovávanému obrobku prostá od všech seřizovacích nástrojů, dřevěných třísek atd. Malé kousky dřeva nebo jiné předměty, které se dostanou do kontaktu s rotujícím pilovým kotoučem, mohou vysokou rychlostí zasáhnout obsluhu.
Vždy řežte pouze jeden obrobek. Na sobě nebo vedle sebe položené obrobky mohou zablokovat pilový kotouč nebo se mohou během řezání vůči sobě posunout.
Vždy používejte podélný nebo úhlový doraz. Ten zlepšuje přesnost řezu a snižuje možnost, že se pilový kotouč sevře.
▶ Jestliže se pilový kotouč sevře, elektronářadí vypněte a podržte obrobek v klidu, než se pilový kotouč dostane do klidového stavu. Pro zabránění zpětnému rázu se smí pohybovat obrobkem teprve po zastavení pilového kotouče. Dříve než elektronářadí znovu nastartujete, odstraňte příčinu sevření pilového kotouče.
Nepoužívejte žádné tupé, popraskané, zprohýbané nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně uspořádanými zuby způsobují díky úzké řezané mezeře zvýšené tření, svírání pilového kotouče a zpětný ráz.

Vždy používejte pilové kotouče ve správné velikosti a s lícujícím upínacím otvorem (např. tvaru hvězdy nebo kruhový). Pilové kotouče, jež nelícují s montážními díly pily, neběží kruhově a vedou ke ztrátě kontroly.
▶ Nepoužívejte žádné pilové kotouče z vysokolegované rychlořezné oceli (ocel HSS). Takové pilové kotouče mohou lehce prasknout.
Nikdy se po práci nedotýkejte pilového kotouče dříve, než se ochladí. Pilový kotouč je při práci velmi horký.
Nikdy nepoužívejte nářadí bez vkládací desky. Vadnou vkládací desku vyměňte. Bez bezvadné vkládací desky se můžete poranit o pilový kotouč.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou.
▶ Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvlášť škodlivé. Prach lehkých kovů může hořet nebo explodovat.
Nikdy neopouštějte nástroj dříve, než se zcela dostane do stavu klidu. Dobíhající nasazovací nástroje mohou způsobit zranění.
Nepoužívejte elektronářadí s poškozeným kabelem. Pokud se kabel během práce poškodí, pak se jej nedotýkejte a vytáhněte síťovou zástrčku. Poškozené kabely zvyšují riziko elektrického úderu.

Symboly

Následující symboly mohou mít význam při používání Vašeho elektronářadí. Zapamatujte si prosím symboly a jejich význam. Správný výklad symbolů Vám pomáhá elektronářadí lépe a bezpečněji používat.

Význam

Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

▶ Noste ochrannou masku proti prachu.

Česky | 261

Symbol	Význam
	► Noste ochranné brýle.
	► Nebezpečná oblast! Mějte ruce, prsty nebo paže co možná nejdále od této oblasti.
	Pouze pro země EU:Nevyhazujte elektronářadí do domovního odpadu!Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.
	Ukazuje směr otáčení ručního kola pro spuštění (přepravní poloha) a zvednutí (pracovní poloha) pilového kotouče.
	Proved’te nastavení vertikálního úhlu sklonu (pilový kotouč výkyvný) v naznačeném pořadí.
	Ukazuje maximální přípustnou výšku obrobku při standardních vertikálních úhlech sklonu 90° a 45°.

262 | Česky

Symbol

Dbejte rozměrů pilového kotouče. Průměr otvoru musí bez vůle lícovat na nástrojové vřeteno. Nepoužívejte žádné redukce nebo adaptéry.

Při výměně pilového kotouče dbejte na to, aby nebyla řezná šířka menší a základní tloušt'ka kotouče větší než tloušt'ka rozpěrného klínu.

Ukazuje funkci zajišťovacího knoflíku na úhlovém dorazu při nastavování horizontálních úhlů pokosu.

220mm - 520mm 140mm - 250mm

Ukazuje možné polohy podélného dorazu na rozšíření stolu.

Barevné rozlišení samolepky koresponduje s barvami stupnice na přední vodící tyči. Stupnice ukazuje podle polohy podélného dorazu vzdálenost k pilovému kotouči.

Funkční popis

Čtěte všechna varovná upozornění a pokyny. Zanedbání při

dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Určené použití

Elektronářadí je určeno jako stojanový stroj k provádění podélných a příčných řezů do dřeva s rovným průběhem řezu. Přitom jsou možné vodorovné pokosové úhly od -60° do +60° a též svislé úhly sklonu od 90° do 45°.

Výkon elektronářadí je dimenzován na řezání tvrdého a měkkého dřeva a též dřevotřískových a dřevovláknitých desek.

Elektronářadí není v provozu jako stolní okružní pila povoleno pro řezání hliníku nebo jiných neželezných kovů.

Česky | 263

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení elektronářadí na obrázkových stranách.

1 Posuvné saně
2 Prodloužení stolu
3 Vkládací deska
4 Rozpěrný klín
5 Odsávací hrdlo na ochranném krytu
6 Ochranný kryt
7 Samolepka pro označení čáry řezu
8 Podélný doraz
9 Rozšíření stolu
10 Podélný doraz rozšíření stolu 9

11 Stål pily

12 Ruční kolo pro zvednutí a spuštění pilového kotouče

13 Stupnice vzdálenosti pilového kotouče k podélnému dorazu 8

14 Knoflík nouzového vypnutí

15 Vodící drážka podélného dorazu 8

16 Úhlový doraz

17 Očkový klíč (23 mm; 13 mm)

18 Přídavný podélný doraz (hliník)

19 Upevňovací šroub úložiště pilového kotouče

20 Montážní otvory

21 Vodící drážka pro úhlový doraz

22 Posouvací tyčka

23 Upevňovací knoflík prodloužení stolu 2

24 Aretační páčka posuvných saní

25 Upevňovací knoflík podélného dorazu 10

26 Upevňovací knoflík rozšíření stolu 9

27 Úložiště přídavného podélného dorazu 18

28 Úložiště podélného dorazu 8

29 Aretační knoflík pro nastavení vertikálního úhlu sklonu

30 Bezpečnostní klapka spínače

31 Držák kabelu

32 Výfuk třísek

33 Úložiště úhlového dorazu

34 Odsávací hadice

35 Deska dna

36 Šestihranný šroub pro upevnění rozpěrného klínu 4
37 Vybrání pro vkládací desku
38 Pilový kotouč
39 Uchycení rozpěrného klínu
40 Upevňovací sada „Ochranný kryt“
41 Upevňovací sada „Prodloužení stolu“
42 Gumový nárazník
43 Vodící kolejnice úhlového dorazu
44 Zajišťovací knoflík na úhlovém dorazu
45 Upevňovací sada „Přídavný podélný doraz/úhlový doraz“
46 Upínací páčka podélného dorazu
47 Profilová kolejnice
48 Upevňovací knoflíky přídavného podélného dorazu (hliník)
49 Přídavný podélný doraz (umělá hmota)
50 Páčka aretace vřetene
51 Upínací matice
52 Upínací příruba
53 Nástrojové vřeteno
54 Zajišťovací knoflík úhlu pokosu (horizontální)
55 Ukazatel úhlu na úhlovém dorazu
56 Ukazatel úhlu (vertikální)
57 Stupnice pro úhel sklonu (vertikální)
58 Lupa
59 Stupnice vzdálenosti pilového kotouče k podélnému dorazu 10
60 Tlačítko zapnutí
61 Seřizovací šroub pro nastavení standardního vertikálního úhlu sklonu 90°
62 Seřizovací šroub pro nastavení standardního vertikálního úhlu sklonu 45°
63 Šroub ukazatele úhlu (vertikální)
64 Matice pro nastavení upínací síly podélného dorazu 8
65 Seřizovací šrouby vůle posuvných saní
66 Seřizovací šrouby vkládací desky
67 Prohlubně pro uchopení
68 Upevňovací sada „Podstavec“*
69 Podstavec*
*Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

264 | Česky

Technická data

Stolní okružní pila		PTS 10
Objednací číslo		3 603 L03 2..
Jmenovitý příkon	W	1400
Jmenovité napětí	V	230
Frekvence	Hz	50
Otáčky naprázdno	min^-1	5000
Omezenírozběhového proudu		●
Hmotnost podleEPTA-Procedure01/2003	kg	23,5
Třída ochrany		☐/II

Maximální rozměry obrobku viz strana 271.
Údaje platí pro jmenovité napětí [U] 230/240 V. Při nižších napětích a provedení specifických pro jednotlivé země se tyto údaje mohou lišit.
Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí se mohou měnit.

Rozměry vhodných pilových kotoučů

Průměr pilového kotouče	mm	254
Základní tloušt'ka kotouče	mm	1,8
Průměr otvoru	mm	30

Informace o hluku

Naměřené hodnoty hluku zjištěny podle EN 61029.

Hodnocená hladina hluku stroje A činí typicky: hladina akustického tlaku 97 dB(A); hladina akustického výkonu 110 dB(A). Nepřesnost K=3 dB.

Noste chrániče sluchu!

Prohlášení o shodě CE

Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 61029 podle ustanovení směrnic 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009).

Ověření prototypu ES č. 3400636.01CE notifikovaným zkušebním místem č. 2140.

Technická dokumentace u: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Zabraňte neúmyslnému nastartování elektronářadí. Během montáže a při všech pracech na elektronářadí nesmí být síťová zástrčka připojena ke zdroji proudu.

Obsah dodávky

Všimněte si k tomu zobrazení obsahu dodávky na začátku návodu k obsluze.

Před prvním uvedením elektronářadí do provozu zkontrolujte, zda jsou dodány všechny níže uvedené díly:

• Stolní okružní pila (předmontováno: rozšíření stolu 9, pilový kotouč 38, vkládací deska 3)
• Deska dna 35 s předmontovanými křížovými šrouby
• Rozšíření stolu 2

Česky | 265

• Upevňovací sada „Rozšíření stolu“ 41 (2 vodící tyče, 2 šrouby pro zajištění, 2 klipsy, 2 krátké upevňovací knoflíky)
• Podélné dorazy 8 a 10
• Přídavný podélný doraz (hliník) 18 s profilovou kolejnicí 47
• Přídavný podélný doraz (umělá hmota) 49
• Úhlový doraz 16
• Upevňovací sada „Přídavný podélný doraz“ 45 (4 krátké šrouby, 2 dlouhé upevňovací knoflíky 48, 2 čtyřhranné matice a podložky)
• Ochranný kryt 6
• Upevňovací sada „Ochranný kryt“ 40 (šroub, matice, podložka)
• Rozpěrný klín 4 s předmontovaným šestihranným šroubem 36
• Odsávací hadice 34
• Posouvací tyčka 22
• Očkový klíč 17

U provedení stroje s podstavcem:

• Podstavec 69
  (12 profilů, 4 víčka)
• Upevňovací sada „Podstavec“ 68 (24 šroubů s maticemi pro sestavení, 4 šrouby s maticemi pro upevnění elektronářadí, 4 podložky)

Upozornění: Zkontrolujte elektronářadí na případná poškození.

Před dalším použitím elektronářadí musíte ochranné přípravky nebo lehce poškozené díly pečlivě prověřit na jejich bezvadnou a určenou funkci. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nesvírají se či zda nejsou díly poškozené. Veškeré díly musí být správně namontovány a musí splňovat všechny podmínky, aby byl zaručen bezvadný provoz.

Poškozené ochranné přípravky a díly musíte nechat opravit nebo vyměnit v oprávněném servisu.

První uvedení do provozu

• Vyjměte všechny dodané díly opatrně z jejich obalu.
• Odstraňte veškerý balící materiál z elektronářadí a z dodaného příslušenství.
• Zvláště dbejte na to, aby se odstranil balící materiál pod blokem motoru.

Navíc k obsahu dodávky potřebné nástroje:

• Křížový šroubovák
• Úhlové pravítko
• Očkový nebo stranový klíč (13 mm) pro sestavení podstavce

Pořadí montáže

Pro ulehčení práce dbejte pořadí montáže dodaných prvků stroje.

1. Montáž zdola

• Odsávací hadice 34
• Deska dna 35 s předmontovanými křížovými šrouby
• Rozpěrný klín 4
• Ochranný kryt 6
• Rozšíření stolu 2
• Podélný doraz 8, přídavný podélný doraz (18 nebo 49) a úhlový doraz 16

2. Montáž shora

Montáž zdola

- Postavte elektronářadí na stůl pily 11.

Montáž odsávací hadice (viz obrázek a)

- Spojte výfuk třísek na tělese pilového kotouče a výfuk třísek 32 na tělese stroje pomocí odsávací hadice 34.

Montáž desky dna (viz obrázek b)

• Desku dna 35 vložte do určených vybrání tak, aby křížové šrouby zasahovaly do otvorů tělesa.
• Desku dna upevněte tím, že křížové šrouby pevně utáhnete.

Montáž shora

- Obrat'te elektronářadí tak, aby nyní stálo ve správné poloze pro práci.

Montáž rozpěrného klínu (viz obrázky c1-c3)

• Pomocí očkového klíče 17 nadzdvihněte vpředu vkládací desku 3 a odstraňte ji z vybrání 37.
• Otáčejte ruční kolo 12 až na doraz proti směru hodinových ručiček tak, aby se pilový kotouč 38 nacházel v nejvyšší možné poloze nad stole m pily.
• Pro natočení pilového kotouče 38 povolte aretační knoflík 29.
• Nasuňte rozpěrný klín 4 příslušnými otvory na upínací kolíky uchycení 39.
• Rozpěrný klín 4 upevněte na uchycení 39 tím, že pevně utáhnete šestihranný šroub 36 pomocí očkového klíče 17 (13 mm).
• Pilový kotouč nastavte opět na 90° a utáhněte aretační knoflík 29. (viz též „Nastavení vertikálního úhlu sklonu“, strana 269)

Upozornění: Rozpěrný klín musí být v jedné ose s pilovým kotoučem, aby se zamezilo svírání obrobku.

- Na závěr opět namontujte vkládací desku 3. K tomu zahákněte vkládací desku do vybrání 37 a poté vkládací desku stiskněte dolů až ve stole pily zaskočí.

Montáž ochranného krytu (viz obrázek d)

Pro montáž použijte upevňovací sadu „Ochranný kryt“ 40. (šroub, matice, podložka)

• Prostrčte šroub 40 skrz otvory na ochranném krytu a na rozpěrném klínu.
  Čtyřhran na šroubu musí zapadnout do příslušného vybrání na ochranném krytu.
• Nasad'te podložku a matici.
• Matici utáhněte očkovým klíčem 17 (13 mm) tak pevně, aby ochranný kryt v každé nastavené poloze sám od sebe držel.

Montáž prodloužení stolu (viz obrázky e1-e2)

Pro montáž použijte upevňovací sadu „Prodloužení stolu“ 41. (2 vodící tyče, 2 šrouby pro zajištění, 2 klipsy, 2 krátké upevňovací knoflíky)

• Nasuňte obě vodící tyče až na doraz závitovým otvorem napřed do k tomu stanovených otvorů na prodloužení stolu 2.
• Na prodloužení stolu přišroubujte gumový nárazník 42.
• Kvůli fixaci nastrčte klipsy do otvorů vodících tyčí.
• Poté nasuňte prodloužení stolu s oběma vodícími tyčemi do k tomu určených uchycení pod stole m pily.
• Do k tomu určených závitů našroubujte šrouby pro zajištění proti vytažení.
• Našroubujte upevňovací knoflíky 23 do k tomu stanovených závitů pod stole m pily.

Montáž úhlového dorazu (viz obrázky f1-f2)

- Zaved'te kolejnici 43 úhlového dorazu 16 do jedné z k tomu určených vodících drážek 21 stolu pily.

Upozornění: Poloha úhlového dorazu může být v levé vodící drážce zafixována otáčením zajišťovacího knoflíku 44 na posuvných saních.

- Namontujte přídavný podélný doraz 18 z hliníku pomocí dodané upevňovací sady 45 na úhlový doraz. (2 krátké šrouby, 2 čtyřhranné matice a podložky)

Upozornění: Dbejte na to, aby přídavný podélný doraz zcela přiléhal na stůl pily.

Vzdálenost mezi pilovým kotoučem a přídavným podélným dorazem smí činit maximálně 15 mm.

Česky | 267

Montáž podélného dorazu (viz obrázky g1-g3)

Podélný doraz 8 lze umístit bud' nalevo nebo napravo od pilového kotouče.

• Našroubujte upínací páčku 46 do k tomu stanoveného závitu vpředu na podélném dorazu.
• Podélný doraz nasad'te nejprve vzadu na stůl pily. Poté umístěte podélný doraz ve vodící drážce 15.
  Podélný doraz je nyní libovolně posuvný.
• Pro zajištění podélného dorazu stiskněte upínací páčku 46 dolů.

Při řezání úzkých obrobků a při řezání vertikálních úhlů sklonu musíte přídavný podélný doraz 18 z hliníku namontovat na podélný doraz 8.

V tom případě můžete upevnit přídavný podélný doraz 49 z umělé hmoty na úhlový doraz.

• Nasuňte profilovou kolejnici 47 do drážky na krátké straně přídavného podélného dorazu 18.
• Umístěte profilovou kolejnici před podélným dorazem 8 tak, aby otvory obou dílů byly v jedné ose.
• Prostrčte upevňovací knoflíky 48 skrz boční otvory na podélném dorazu a pevně je utáhněte.

Pří řezání vysokých, úzkých obrobků musíte přídavný podélný doraz 18 z hliníku namontovat přímo na podélný doraz 8.

- Přídavný podélný doraz 18 upevněte s pomocí 2 čtyřhranných matic z upevňovací sady 45 a upevňovacích knoflíků 48 přímo na podélný doraz 8.

Odsávání prachu/třísek

Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

• Pokud možno používejte odsávání prachu.
• Pečujte o dobré větrání pracovního prostoru.
• Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.

Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat.

• Elektronářadí vypněte a vytáhněte sít'ovou zástrčku ze zásuvky.
• Počkejte, až se pilový kotouč kompletně dostane do stavu klidu.
  – Zjistěte příčinu zablokování a odstraňte ji.

Externí odsávání (viz obrázek h)

• Hadici vysavače připojte na výfuk třísek 32.
• Pro zvýšení výkonu odsávání můžete navíc připojit odsávání prachu na odsávací hrdlo 5. K tomu odstraňte z odsávacího hrdla víčko.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

Stacionární nebo flexibilní montáž

K zaručení bezpečné manipulace musíte elektronářadí před použitím namontovat na rovnou a stabilní pracovní plochu (např. pracovní stůl).

Montáž bez podstavce (viz obrázek i)

- Upevněte elektronářadí pomocí vhodného šroubového spoje na pracovní plochu. K tomu slouží otvory 20.

Montáž s podstavcem (viz obrázky k1-k3 od strany 15)

Pro montáž použijte upevnovací sadu „Podstavec“ 68. (24 šroubů s maticemi pro sestavení, 4 šrouby s maticemi pro upevnění elektronářadí, 4 podložky)

• Podstavec 69 sešroubujte dohromady. Šrouby pevně utáhněte.
• Elektronářadí upevněte na pokládací plochu podstavce. K tomu slouží otvory 20 na elektronářadí a též podélné otvory na podstavci.

Výměna nástroje (viz obrázky j1–j4)

▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
▶ Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu s pilovým kotoučem existuje nebezpečí poranění.

Zvolte pro materiál, jež chcete opracovávat, vhodný pilový kotouč.

Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet otáček při běhu naprázdno Vašeho elektronářadí.

Používejte pouze pilové kotouče, jež odpovídají charakteristickým údajům uvedeným v tomto návodu k obsluze a jsou zkoušeny podle EN 847-1 a příslušně označeny.

Vymontování pilového kotouče

• Pomocí očkového klíče 17 nadzdvihněte vpředu vkládací desku 3 a odstraňte ji z vybrání 37.
• Otáčejte ruční kolo 12 až na doraz proti směru hodinových ručiček tak, aby se pilový kotouč 38 nacházel v nejvyšší možné poloze nad stole m pily.
• Otáčejte upínací maticí 51 pomocí očkového klíče 17 (23 mm) a současně táhněte za páčku aretace vřetene 50 až zaskočí.
• Podržte páčku aretace vřetene přitaženou a odšroubujte upínací matici proti směru hodinových ručiček.
• Sejměte upínací přírubu 52.
• Odejměte pilový kotouč 38.

Namontování pilového kotouče

Je-li to nutné, očistěte před namontováním všechny montované díly.

- Nasad'te nový pilový kotouč na upínací přírubu 52 nástrojového vřetene 53.

Upozornění: Nepoužívejte žádné příliš malé pilové kotouče. Mezera mezi pilovým kotoučem a rozpěrným klínem smí činit maximálně 5 mm.

▶ Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu!
- Nasad'te upínací přírubu 52 a upínací matici 51.
- Otáčejte upínací maticí 51 pomocí očkového klíče 17 (23 mm) a současně táhněte za páčku aretace vřetene 50 až zaskočí.
- Upínací matici pevně utáhněte proti směru hodinových ručiček.
- Opět vložte vkládací desku 3. (viz obrázek c3)

Česky | 269

Provoz

▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Přepravní a pracovní poloha pilového kotouče

Přepravní poloha

- Otáčejte ruční kolo 12 ve směru hodinových ručiček až se zuby pilového kotouče 38 nacházejí pod stolem pily 11.

Pracovní poloha

- Otáčejte ruční kolo 12 proti směru hodinových ručiček až se zuby pilového kotouče 38 nacházejí ca. 5 mm nad obrobkem.

Upozornění: Zajistěte, aby byl ochranný kryt řádně napolohován. Při řezání musí vždy přiléhat na obrobek.

Zvětšení stolu pily

Dlouhé obrobky musejí být na volném konci podloženy nebo podepřeny.

Prodloužení stolu/rozšíření stolu (viz obr. A)

Pro rozšíření plochy stolu pily můžete jak vzadu tak i vpravo vytáhnout na elektronářadí následující kolejnice:

prodloužení stolu 2 (prodlužuje stůl pily 11 dozadu o 215 mm) a/nebo

rozšíření stolu 9 (rozšiřuje stůl pily 11 doprava o 285 mm)

• Uchopte uprostřed dole požadované kolejnice a vytáhněte je maximálně až na doraz ven.
• Pro zafixování polohy utáhněte příslušné upevňovací knoflíky (23 nebo 26) na vodících tyčích.

U těžkých obrobků musíte případně kolejnice podepřít.

Posuvné saně (viz obr. B)

Díky posuvným saním 1 lze řezat obrobky do maximální šíře 305 mm.

Současně se dosáhne vyšší přesnosti při řezání především ve spojení s úhlovým dorazem 16. (viz „Řezání horizontálních pokosových úhlů s pomocí posuvných saní“, strana 271)

- K tomu překlopte aretační páčku 24 doprava. Posuvné saně jsou tím jak dopředu tak i dozadu až na doraz posouvatelné.

Nastavení šikmých úhlů

Pro zaručení přesných řezů musíte po intenzívním použití zkontrolovat základní nastavení elektronářadí a případně je seřídit (viz „Kontrola a seřízení základních nastavení“, strana 272).

Nastavení horizontálního úhlu pokosu (úhlový doraz) (viz obr. C)

Horizontální úhel pokosu lze nastavit v rozsahu od 60° (zleva) do 60° (zprava).

• Povolte zajišťovací knoflík 54, je-li utažen.
• Otáčejte úhlový doraz až ukazatel úhlu 55 ukazuje požadovaný pokosový úhel.
• Zajišťovací knoflík 54 opět utáhněte.

Nastavení vertikálního úhlu sklonu (pilový kotouč) (viz obr. D)

Vertikální úhel sklonu lze nastavit v rozsahu od 90° do 45°.

- Povolte lehce aretační knoflík 29 proti směru hodinových ručiček.

Upozornění: Při kompletním uvolnění aretačního knoflíku se pilový kotouč díky gravitaci překlopí do polohy, která přibližně odpovídá 30°.

- Zatlačte ruční kolo 12 dozadu (Push) a podržte jej v této poloze. Tím zaberou zuby na kulise do ozubeného věnce na ručním kole.

- Otáčejte ručním kolem až ukazatel úhlu 56 ukazuje požadovaný úhel sklonu na stupnici 57.

- Aretační knoflík 29 opět pevně utáhněte.

Pro rychlé a přesné nastavení standardních úhlů 90° a 45° jsou na tělese koncové dorazy.

270 | Česky

Nastavení podélných dorazů

Podélný doraz 8 (viz obr. E)

Ryska na lupě 58 ukazuje na stupnici 13 nastavenou vzdálenost podélného dorazu k pilovému kotouči.

• Umístěte podélný doraz na požadovanou stranu pilového kotouče. (viz též „Montáž podélného dorazu“, strana 267)
• Pro uvolnění zatáhněte upínací páčku 46 nahoru a posouvejte podélný doraz až lupa 58 ukazuje požadovanou vzdálenost k pilovému kotouči.
• Pro zajištění podélného dorazu stiskněte upínací páčku 46 dolů.

Podélný doraz 10 na rozšíření stolu (viz obr. F)

Podélný doraz 10 může být umístěn vlevo nebo vpravo od rozšíření stolu 9.

Barevné rozlišení samolepky na podélném dorazu koresponduje s barvami stupnice 59 na přední vodící tyči. Stupnice ukazuje podle polohy podélného dorazu vzdálenost k pilovému kotouči.

• Podélný doraz přišroubujte v požadované poloze na rozšíření stolu.
• Uchopte uprostřed dole rozšíření stolu a vytáhněte je tak daleko ven až zelená popř. žlutá stupnice ukazují požadovanou vzdálenost k pilovému kotouči.

Nastavení přídavného podélného dorazu

Při řezání úzkých obrobků a při řezání vertikálních úhlů sklonu musíte přídavný podélný doraz 18 z hliníku namontovat na podélný doraz 8. (viz obr. g2)

Krátké obrobky se mohou při řezání zaklesnout mezi podélný doraz a pilový kotouč, mohou být vystupujícím pilovým kotoučem zachyceny a odmrštěny.

Přídavný podélný doraz proto nastavte tak, aby jeho vodící konec končil v oblasti mezi nejpřednějším zubem pilového kotouče a středem pilového kotouče.

• K tomu povolte upevňovací knoflíky 48 a přídavný podélný doraz 18 adekvátně přesuňte.
• Knoflíky opět pevně utáhněte.

Pří řezání vysokých, úzkých obrobků musíte přídavný podélný doraz 18 z hliníku namontovat přímo na podélný doraz 8. (viz obr. g3)

Uvedení do provozu

Zapnutí (viz obr. G1–G2)

• Posuňte červený knoflík nouzového vypnutí 14 doleva a otevřete žlutou bezpečnostní klapku 30.
• Pro uvedení do provozu zatlačte na zelené tlačítko zapnutí 60.
• Poté bezpečnostní klapku bez zaskočení uzavřete.

Vypnutí (viz obr. G3)

- Zatlačte na červený knoflík nouzového vypnutí 14.

Výpadek proudu

Spínač je takzvaný spínač s podpěťovou spouští, který zabraňuje opětovnému rozběhu elektronářadí po výpadku proudu (např. vytažení síťové zástrčky během provozu).

Pro uvedení elektronářadí poté opět do provozu musíte znovu stlačit zelené tlačítko zapnutí 60.

Pracovní pokyny

Všeobecná upozornění k pile

▶ Při všech řezech musíte nejprve zajistit, aby se pilový kotouč nikdy nemohl dotýkat dorazů nebo jiných dílů stroje.

Chraňte pilový kotouč před nárazem a úderem. Nevystavujte pilový kotouč žádnému bočnímu tlaku.

Rozpěrný klín musí být v jedné ose s pilovým kotoučem, aby se zamezilo svírání obrobku.

Neopracovávejte žádné pokřivené obrobky. Obrobek musí mít vždy jednu přímou hranu pro přiložení k podélnému dorazu.

Česky | 271

Posouvací tyčku uschovávejte vždy na elektronářadí.

Elektronářadí nepoužívejte k řezání drážek, žlábků nebo štěrbin.

Vyznačení čáry řezu

- Na kulatou žlutou samolepku 7 vyznačte tloušt'ku pilového kotouče. Tím můžete obrobek pro řezání přesně umístit aniž byste museli otevřít ochranný kryt.

Postavení obsluhy (viz obr. H)

Nestůjte přímo před elektronářadím, nýbrž vždy stranou od pilového kotouče. Tím je Vaše tělo chráněno před možným zpětným rázem.
- Mějte ruce, prsty a paže daleko od rotujícího pilového kotouče.

Dbejte prítom následujících upozornění:

• Obrobek držte spolehlivě oběma rukama a pevně jej přitlačujte na řezací stůl, zejména při pracech bez dorazu. (viz obr. I)
• Pro úzké obrobky a při řezání vertikálních úhlů sklonu vždy používejte dodanou posouvací tyčku 22 a přídavný podélný doraz 18. (viz obr. J)

Maximální rozměry obrobku

vertikální úhel sklonu	max. výška obrobku [mm]
90°	75
45°	63

Řezání

Řezání přímých řezů

• Nastavte podélný doraz 8 na požadovanou šíři řezu. (viz „Nastavení podélných dorazů“, strana 270)
• Obrobek položte na řezací stůl před ochranný kryt 6.
• Pomocí ručního kola 12 zvedněte nebo spustěte pilový kotouč natolik, aby horní zuby pily přečnívaly nad povrchem obrobku ca. 5 mm.

Upozornění: Zajistěte, aby byl ochranný kryt řádně napolohován. Při řezání musí vždy přiléhat na obrobek.

• Elektronářadí zapněte.
• Obrobek s rovnoměrným posuvem prořízněte.
• Elektronářadí vypněte a počkejte až se pilový kotouč kompletně dostane do klidového stavu.

Řezání vertikálních úhlů sklonu

• Nastavte požadovaný vertikální úhel sklonu. (viz „Nastavení vertikálního úhlu sklonu“, strana 269)
• Postupujte podle pracovních kroků v odstavci „Řezání přímých řezů“.

Nastavení vzdálenosti mezi pilovým kotoučem a přídavným podélným dorazem na úhlovém dorazu (viz obrázek f2)

Vzdálenost mezi pilovým kotoučem a přídavným podélným dorazem smí činit maximálně 15 mm.

• Nachází-li se přídavný podélný doraz 18 za čárou řezu, povolte oba šrouby upevňovací sady 45.
• Přídavný podélný doraz přesuňte a šrouby opět utáhněte.

Řezání horizontálních pokosových úhlů se zaaretovanými posuvnými saněmi

• Nastavte požadovaný horizontální pokosový úhel. (viz „Nastavení horizontálního úhlu pokosu“, strana 269)
• Úhlový doraz musí být ve vodící drážce 21 (vlevo nebo vpravo) volně pohyblivý. K tomu podle potřeby povolte zajišťovací knoflík 44.
• Postupujte podle pracovních kroků v odstavci „Řezání přímých řezů“.

Řezání horizontálních pokosových úhlů s pomocí posuvných saní

• Nastavte požadovaný horizontální pokosový úhel. (viz „Nastavení horizontálního úhlu pokosu“, strana 269)
• Překlopte aretační páčku 24 doprava a vytáhněte posuvné saně 1 dopředu. (viz obr. B)
• Obrobek položte na řezací stůl před ochranný kryt 6.

272 | Česky

• Úhlový doraz 16 umístěte před obrobkem v levé vodící drážce 21. Tuto polohu zaaretujte tím, že zajišťovací knoflík 44 pevně utáhnete.
• Postupujte podle pracovních kroků v odstavci „Řezání přímých řezů“.

Kontrola a seřízení základních nastavení

Pro zaručení přesných řezů musíte po intenzívním použití zkontrolovat základní nastavení elektronářadí a případně je seřídit. K tomu potřebujete zkušenost a příslušný speciální nástroj.

Servisní středisko Bosch provádí tyto práce rychle a spolehlivě.

Seřízení standardního úhlu 90° (vertikálního)

– Nastavte vertikální úhel sklonu 90°.

Kontrola:

- Nastavte úhlové pravítko na 90° a umístěte jej na stůl pily 11.

Rameno úhlového pravítka musí být po celé délce v jedné přímce s pilovým kotoučem 38.

Seřízení: (viz obr. K)

• Povolte aretační knoflík 29 a podržte pilový kotouč za pomoci ručního kola 12 v poloze 90°.
• Povolte seřizovací šroub 61 a aretační knoflík 29 opět lehce utáhněte.
• Zašroubujte nebo vyšroubujte seřizovací šroub tak dalece až je rameno úhlového pravítka po celé délce v jedné přímce s pilovým kotoučem.
• Poté aretační knoflík 29 opět zcela utáhněte.

Jestliže není ukazatel úhlu 56 po serížení v jedné přímce se značkou 90° stupnice 57, povolte šroub 63 pomocí běžného křížového šroubováku a ukazatel úhlu vyrovnejte podél značky 90°.

Seřízení standardního úhlu 45° (vertikálního) (viz obr. K)

- Opakujte výše uvedené pracovní kroky adekvátně pro vertikální úhel sklonu 45°: Povolení aretačního knoflíku 29, Nastavení seřizovacího šroubu 62.

Ukazatel úhlu 56 přitom už nesmí být přestaven.

Nastavení upínací síly podélného dorazu (viz obr. L)

Upínací síla podélného dorazu 8 může po častém používání ochabnout.

- Utahujte matici 64 tak dlouho, až lze podélný doraz opět pevně zafixovat na stole pily.

Nastavení vůle posuvných saní (viz obr. M)

- Je-li po častém používání vůle posuvných saní 1 příliš velká, přitáhněte seřizovací šrouby 65.

Nastavení vkládací desky (viz obr. N)

Kontrola:

Přední strana vkládací desky 3 musí být v jedné přímce nebo mírně pod stole m pily, zadní strana musí být v jedné přímce nebo o něco nad stole m pily.

Seřízení:

- Za pomoci čtyř seřizovacích šroubů 66 nastavte správnou úroveň.

Uskladnění a přeprava (viz obr. O)

Uskladnění elektronářadí

Pro uskladnění Vám nabízí elektronářadí možnost posouvací tyčku, dorazy a náhradní pilové kotouče bezpečně upevnit.

• Zajistěte žlutou bezpečnostní klapku 30 a aretační páčku 24 posuvných saní 1.
• Dejte elektronářadí do přepravní polohy. (viz 'Přepravní poloha, strana 269)
• Uvolněte přídavný podélný doraz 18 z podélného dorazu 8 nebo z úhlového dorazu 16.
• Ustavte dorazy (8, 16, 18) a upevněte posouvací tyčku 22.
• Naviňte síťový kabel okolo držáku kabelu 31.
• Jeden náhradní pilový kotouč můžete za pomoci upevňovacího šroubu 19 uskladnit na tělese stroje.

Česky | 273

Přenášení elektronářadí

▶ Elektronářadí prěnášejte vždy ve dvou, aby se zabránilo zranění zad.
▶ Při přepravě elektronářadí používejte pouze přepravní přípravky a nikdy ne ochranné přípravky, prodloužení stolu 2 nebo rozšíření stolu 9.
- Pro nadzdvihnutí nebo přepravování sáhněte do prohlubní pro uchopení 67 na boku řezacího stolu 11.

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.

Čištění

Udržujte elektronářadí a větrací otvory čisté, aby se pracovalo dobře a bezpečně.

Po každém pracovním procesu odstraňte prach a třísky vyfoukáním tlakovým vzduchem nebo pomocí štětce.

Příslušenství

Pilové kotouče pro dřevo a deskové materiály, panely a lišty

Pilový kotouč 254 x 30 mm, 40 zubů ..... 2 608 640 443

Pilový kotouč 254 x 30 mm, 60 zubů ..... 2 608 640 444

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

K tříděné recyklaci jsou umělohmotné díly označeny.

Pouze pro země EU:

Nevyhazujte elektronářadí do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v

národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

274 | Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnostné pokyny

1) Bezpečnost' na pracovisku

2) Elektrická bezpečnost'

c) Chránět elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

Bezpečnostné pokyny pre stolové okružné píly

Farba nálepky korešponduje s farbami stupnice na prednej vodiacej tyči. Táto stupnica ukazuje podl'a polohy paralelného dorazu vzdialenost' od pilového listu.

Popis fungovania

13 Stupnica vzdialenosti pílového listu od paralelného dorazu 8

14 Gombík NÚDZOVÉHO VYPÍNAČA

15 Vodiaca drážka pre paralelný doraz 8

16 Uhlový doraz

280 | Slovensky

Priemer pílového listu	mm	254
Hrúbka vlastného listu	mm	1,8
Priemer otvoru pílového listu	mm	30

Informácie o hlučnosti

Namerané hodnoty hluku zistené podl'a normy EN 61029.

Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 97 dB(A); Hodnota hladiny akustického tlaku 110 dB(A). Nepresnost' merania K=3 dB.

Používajte chrániče sluchu!

Vyhlásenie o konformite CE

Aby ste si ul'ahčili prácu, dodržiavajte uvedený postup montáže dodaných elementov elektrického náradia.

1. Montáž zdola

- Položte elektrické náradie na rezací stôl 11.

Upozornenie: Požadovaná poloha uhlového dorazu sa dá v l'avej vodiacej drážke zafixovat' otočením aretačnej rukoväte 44 na posuvných saniach.

Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.
▶ Pri montáži pílového listu používajte ochranné pracovné rukavice. Pri kontakte s pílovým listom hrozí nebezpečenstvo poranenia.

Demontáž pílového listu

Montáž pílového listu

Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.

Značka v lupe 58 ukazuje nastavenú vzdialenost' paralelného dorazu k pílovému listu na stupnici 13.

- Stlačte červený gombík NÚDZOVÉHO VYPNUTIA 14.

Výpadok elektrického prúdu

Na opätovné uvedenie elektrického náradia do chodu musíte znova stlačit' zelené zapínacie tlačidlo 60.

Všeobecné pokyny k rezaniu

Nepoužívajte toto ručné elektrické náradie na falcovanie, na rezanie drážok do dreva ani do steny.

- Nastavte nejaký uhlomer na uhol 90° a položte ho na rezací stôl 11.

Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.

Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovat' kvalitne a bezpečne.

Po každej práci odstráňte prach a triesky vyfúkaním tlakovým vzduchom alebo odstránením pomocou štetca.

Príslušenstvo

Pílové listy na rezanie dreva, platní, drevených obkladových materiálov a na lišty

Pílový list 254 x 30 mm, 40 zubov ..... 2 608 640 443

Pílový list 254 x 30 mm, 60 zubov ..... 2 608 640 444

Servisné stredisko a poradenská služba pre zákazníkov
