BRUKSANVISNING PTS 10 BOSCH

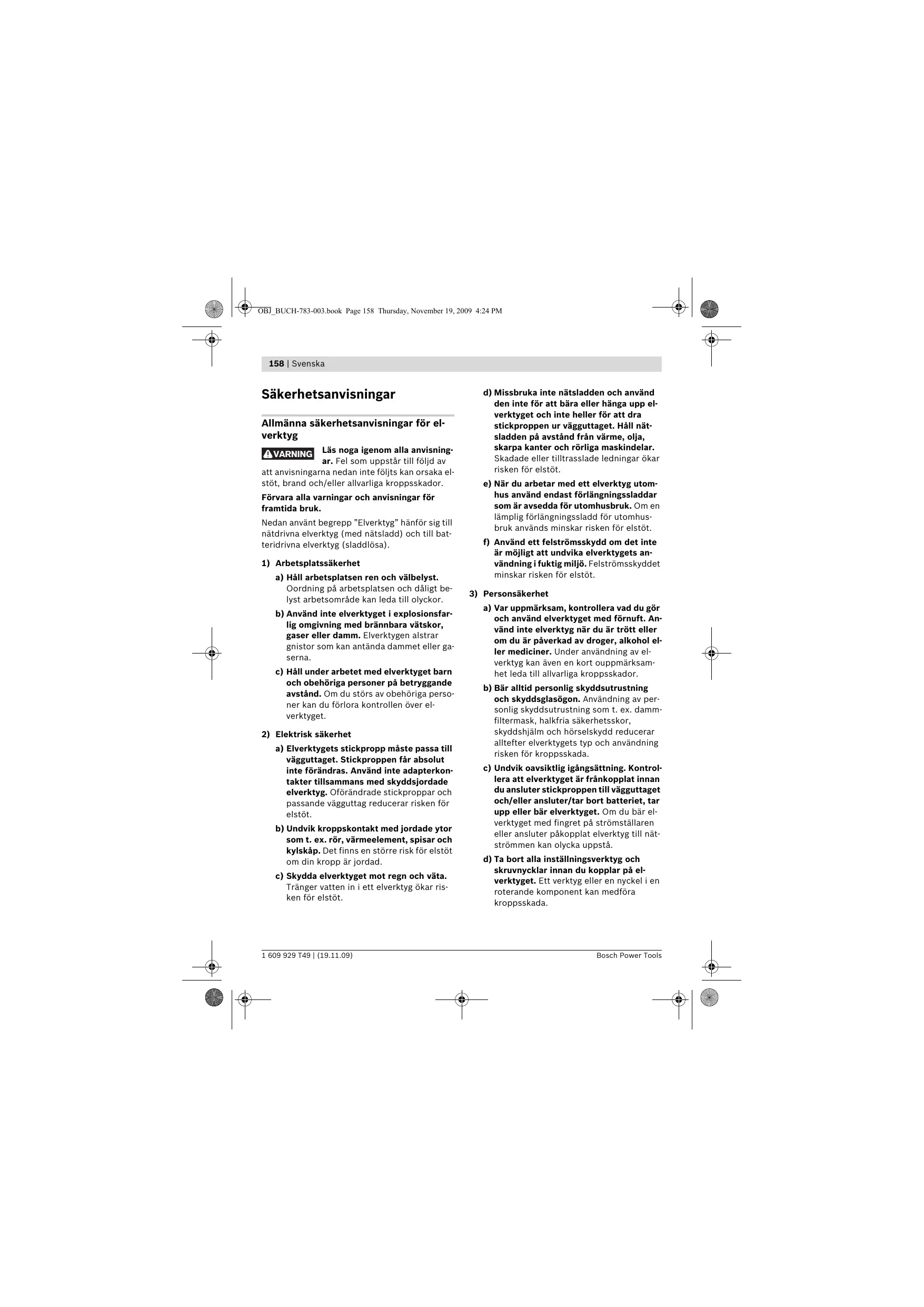

Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. 1 609 929 T49 | (19.11.09) d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Bosch Power Tools OBJ_BUCH-783-003.book Page 159 Thursday, November 19, 2009 4:24 PM Svenska | 159 e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Bosch Power Tools

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för bordcirkelsågar f Trampa inte på elverktyget. Allvarliga personskador kan uppstå om elverktyget faller omkull eller om du oavsiktligt kommer i kontakt med sågklingan. f Kontrollera att klingskyddet fungerar korrekt och är lättrörligt. Klingskyddet får aldrig klämmas fast i öppet läge. f Håll händerna på betryggande avstånd från sågområdet när elverktyget är påkopplat. Kontakt med sågbladet medför risk för personskada. f För inte in handen bakom sågklingan för att hålla i arbetsstycket, avlägsna träspån eller av annan orsak. Handens avstånd till roterande sågklinga är i detta fall för litet. f För alltid arbetsstycket mot roterande sågklinga. I annat fall finns risk för bakslag om sågklingan fastnar i arbetsstycket. f Töm förutom själva arbetsstycket allt från arbetsbordet som t. ex. inställningsverktyg, träspån etc. innan elverktyget startas. Små träbitar eller andra föremål kan med hög hastighet slängas mot operatören om de råkar komma i kontakt med den roterande sågklingan. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 160 Thursday, November 19, 2009 4:24 PM 160 | Svenska f Såga bara ett arbetsstycke åt gången. På eller mot varandra upplagda arbetsstycken kan blockera sågklingan eller under sågning förskjutas i förhållande till varandra. f Använd alltid parallell- eller vinkelanslaget. Detta förbättrar snittnoggrannheten och minskar risken för att sågklingan kommer i kläm. f Om sågklingan kommer i kläm, koppla från elverktyget och håll arbetsstycket stadigt tills sågklingan stannat fullständigt. För att undvika bakslag förflytta inte arbetsstycket innan sågklingan stannat fullständigt. Om sågklingan kommit i kläm åtgärda blockeringen innan elverktyget startas på nytt. f Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. f Använd alltid sågklingor i rätt storlek och med lämpligt infästningshål (t. ex. stjärnformat eller runt). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen. f Använd inte sågklingor i höglegerat snabbstål (HSS-stål). Dessa sågklingor kan lätt brytas sönder. f Berör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet. f Använd aldrig elverktyget utan inmatningsplatta. Byt ut defekt inmatningsplatta. Använd en felfri inmatningsplatta, i annat fall finns risk för att sågklingan skadar dig. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. f Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. f Lämna aldrig elverktyget innan det stannat fullständigt. Insatsverktyg som efter frånkoppling fortsätter att rotera kan orsaka personskada. f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. Symboler Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget. Symbol Betydelse f Bär hörselskydd. Risk finns för att buller leder till hörselskada. f Bär dammskyddsmask. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 161 Thursday, November 19, 2009 4:24 PM Svenska | 161 Symbol Betydelse f Bär skyddsglasögon. f Riskområde! Håll händerna, fingrarna och armarna på betryggande avstånd från detta område. Endast för EU-länder: Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Visar rattens rotationsriktning för sänkning (transportläge) och lyftning (arbetsläge) av sågklingan. Ställ in den vertikala geringsvinkeln (sågklingan är svängbar) i visad ordningsföljd. Push

Visar arbetsstyckets högsta tillåtna höjd vid vertikala standardgeringsvinklar på 90° och 45°. 90° 45° Bosch Power Tools 75 mm 63 mm 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 162 Thursday, November 19, 2009 4:24 PM 162 | Svenska Symbol Betydelse Beakta sågklingans dimensioner. Centrumhålet måste utan spel passa på verktygsspindeln. Använd inte reducerstycken eller adapter. Vid byte av sågklinga se till att sågsnittsbredden inte är mindre och att sågklingans stamblad inte är tjockare än klyvknivens tjocklek. Visar låsknoppens funktion på vinkelanslaget vid inställning av horisontella geringsvinklar. Visar parallellanslagets eventuella lägen på bordsbreddningen. Dekalens färger motsvarar skalans färger på den främre styrstaven. Skalan visar alltefter parallellanslagets läge avståndet till sågklingan. 220mm - 520mm 140mm - 250mm Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Ändamålsenlig användning Elverktyget är avsett för stationär längs- och tvärsågning i rak vinkel i trä. Härvid är horisontala geringsvinklar mellan –60° och +60° samt vertikala geringsvinklar mellan 90° och 45° möjliga. Elverktyget har konstruerats för sågning av hårt och mjukt trä, samt av spån- och fiberplattor. Elverktyget får som bordcirkelsåg användas för sågning av aluminium och andra icke-järnmetaller. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 163 Thursday, November 19, 2009 4:24 PM Svenska | 163 Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksidan. 37 Urtag för insatsplatta 38 Sågblad 1 Skjutslid 39 Fäste för klyvkniv 2 Bordsförlängning 40 Monteringssats ”klingskydd” 3 Insatsplatta 41 Monteringssats ”bordsförlängning” 4 Klyvkniv 42 Gummibuffert 5 Utsugningsadapter på klingskyddet 43 Styrskena för vinkelanslaget 6 Klingskydd 44 Låsknopp på vinkelanslaget 7 Dekal för märkning av skärlinjen 8 Parallellanslag 45 Monteringssats ”tilläggsparallellanslag/ vinkelanslag” 9 Bordsbreddning 46 Spännarm för parallellanslaget 10 Parallellanslag för bordsbreddning 9 47 Profilskena 11 Sågbord 48 Fästknoppar för tilläggsparallellanslag (aluminium) 12 Ratt för lyftning och sänkning av sågklingan 13 Skala för sågklingans avstånd till parallellanslaget 8 49 Tilläggsparallellanslag (plast) 50 Spindellåsspak 14 NÖDSTOPP-knapp 51 Spännmutter 15 Styrspår för parallellanslag 8 52 Stöd-/spännfläns 16 Vinkelanslag 53 Verktygsspindel 17 Ringnyckel (23 mm; 13 mm) 54 Låsknopp för geringsvinkel (horisontal) 18 Tilläggsparallellanslag (aluminium) 55 Vinkelindikator på vinkelanslaget 19 Sågklingsmagasinets fästskruv 56 Vinkelindikator (vertikal) 20 Monteringshål 57 Skala för geringsvinkel (vertikal) 21 Styrspår för vinkelanslag 58 Lupp 22 Påskjutare 59 Skala för sågklingans avstånd till parallellanslaget 10 23 Fästknopp för bordsförlängning 2 24 Skjutslidens låsarm 25 Fästknopp för parallellanslag 10 26 Fästknopp för bordsbreddning 9 27 Magasin för tilläggsparallellanslaget 18 28 Magasin för parallellanslaget 8 29 Låsknopp för inställning av vertikal geringsvinkel 30 Säkerhetslucka för strömställaren Till/Från 31 Kabelhållare 32 Spånutkast 33 Vinkelanslagets magasin 34 Utsugningsslang 35 Bottenplatta 36 Sexkantskruv för infästning av klyvkniven 4 Bosch Power Tools 60 Till-knapp 61 Justerskruv för inställning av den vertikala standardgeringsvinkeln 90° 62 Justerskruv för inställning av den vertikala standardgeringsvinkeln 45° 63 Skruv för vinkelindikator (vertikal) 64 Mutter för inställning av spännkraften i parallellanslaget 8 65 Justerskruvar för skjutslidens glapp 66 Justerskruv för insatsplatta 67 Greppfördjupningar 68 Monteringssats ”bordsställ”* 69 Bordställ* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 164 Thursday, November 19, 2009 4:24 PM 164 | Svenska EG-typprovningsnr 3400636.01CE från notifierad provningsanstalt nr 2140. Tekniska data Bordscirkelsåg PTS 10 3 603 L03 2.. Produktnummer Upptagen märkeffekt Märkspänning

Frekvens Tomgångsvarvtal

Skyddsklass 23,5 /II För högsta mått på arbetsstycket se sidan 170. Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. Mått för lämpliga sågklingor Sågklingans diameter

Bullerinformation Mätvärdena för ljudnivån anges enligt EN 61029. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 97 dB(A); ljudeffektnivå 110 dB(A). Onoggrannhet K=3 dB. Använd hörselskydd! Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 61029 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till

28.12.2009), 2006/42/EG (from 29.12.2009).

1 609 929 T49 | (19.11.09) Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 Montage f Undvik oavsiktlig start av elverktyget. Under montering och alla arbeten på elverktyget får stickproppen inte vara ansluten till nätströmmen. Leveransen omfattar Beakta beskrivningen av leveransomfånget i början av bruksanvisningen. Kontrollera innan elverktyget startas att alla nedan angivna delar medlevererats: – Bordscirkelsåg (förmonterad: Bordsbreddning 9, sågklinga 38, insatsplatta 3) – Bottenplatta 35 med förmonterade krysspårsskruvar – Bordsförlängning 2 – Monteringssats ”bordsförlängning” 41 (2 styrstavar, 2 säkringsskruvar, 2 klämmor, 2 korta fästknoppar) – Parallellanslag 8 och 10 – Tilläggsparallellanslag (aluminium) 18 med profilskena 47 – Tilläggsparallellanslag (plast) 49 – Vinkelanslag 16 – Monteringssats ”tilläggsparallellanslag” 45 (4 korta skruvar, 2 långa fästknappar 48, 2 fyrkantmuttrar med underläggsbrickor) Bosch Power Tools OBJ_BUCH-783-003.book Page 165 Thursday, November 19, 2009 4:24 PM Svenska | 165 – Klingskydd 6 – Monteringssats för ”klingskydd” 40 (skruv, mutter, underläggsbricka) – Klyvkniv 4 med förmonterad sexkantskruv 36 – Utsugningsslang 34 – Påskjutare 22 – Ringnyckel 17 på sågutföranden med bordsställ: – Bordsställ 69 (12 profiler, 4 kapslar) – Monteringssats ”bordsställ” 68 (24 Skruvar med muttrar för hopsättning, 4 skruvar med muttrar för infästning av elverktyget, 4 underläggsbrickor) Anvisning: Kontrollera elverktyget avseende skador. För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas avseende felfri och ändamålsenlig funktion. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift. Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad. Första driftstart – Ta försiktigt ut alla medlevererade delar ur förpackningen. – Avlägsna allt förpackningsmaterial från elverktyget och medlevererat tillbehör. – Kontrollera speciellt att förpackningsmaterialet under motorblocket tagits bort. Följande verktyg behövs i tillägg: – Krysskruvmejsel – Vinkeltolk – Ring- eller fast nyckel (13 mm) (för hopsättning av bordsstället Bosch Power Tools Montera i denna ordningsföljd Arbetet underlättas om monteringen av elementen sker i följande ordningsföljd.

1. Montering underifrån

– Utsugningsslang 34 – Bottenplatta 35 med förmonterade krysspårsskruvar 2 . Montering uppifrån

Klyvkniv 4 Klingskydd 6 Bordsförlängning 2 Parallellanslag 8, tilläggsparallellanslag (18 eller 49) och vinkelanslag 16 Montering underifrån – Lägg upp elverktyget på sågbordet 11. Montering av utsugningsslang (se bild a) – Förbind spånutkastet på sågklingan och spånutkastet 32 på maskinens hus med utsugningsslangen 34. Montering av bottenplatta (se bild b) – Sätt in bottenplattan 35 i härför avsedda urtag så att krysspårsskruvarna griper in i husets hål. – Fäst bottenplattan genom att kraftigt dra fast krysspårsskruvarna. Montering uppifrån – Sväng nu elverktyget så att det ligger i rätt arbetsläge. Montering av klyvkniv (se bilder c1–c3) – Lyft med medföljande ringnyckel 17 upp insatsplattan 3 framtill och ta ut den ur urtagen – Vrid ratten 12 moturs mot stopp så att sågklingan 38 står så högt som möjligt över sågbordet. – För svängning av sågklingan 38 ska låsknoppen 29 lossas. – Skjut upp klyvkniven 4 med aktuella borrhål på fästets stödbultar 39. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 166 Thursday, November 19, 2009 4:24 PM 166 | Svenska – Fäst klyvkniven 4 på fästet 39 genom att dra fast sexkantskruven 36 med ringnyckeln 17 (13 mm). – Ställ åter in sågklingan på 90° och dra fast låsknoppen 29. (se även ”Inställning av vertikal geringsvinkel” sidan 169) Anvisning: Klyvkniven måste flukta med sågklingan för att undvika inklämning av arbetsstycket. – Montera sist insatsplattan 3. Haka upp insatsplattan i urtagen 37 och tryck sedan ned insatsplattan tills den snäpper fast i sågbordet. Montering av klingskyddet (se bild d) Använd för montering monteringssatsen för ”klingskydd” 40. (skruv, mutter, underläggsbricka) – Skjut in skruven 40 i hålen på klingskyddet och klyvkniven. Skruvens fyrkant måste gå i ingrepp på klingskyddets urtag. – Lägg upp underläggsbrickan och muttern. – Dra med ringnyckeln 17 (13 mm) fast muttern så att klingskyddet hålls kvar i alla inställda lägen. Montering av bordsförlängning (se bilder e1–e2) Använd för montering monteringssatsen ”bordsförlängning” 41. (2 styrstavar, 2 säkringsskruvar, 2 klämmor, 2 korta fästknoppar) – Skjut de båda styrstavarna med gänghålet framtill mot stopp i härför avsedda borrhål på bordsförlängningen 2. – Skruva fast gummibufferten 42 på bordsförlängningen. – För fixering stick in klämmorna i styrstavarnas hål. – Skjut sedan in bordsförlängningsskenan med de båda styrstavarna i härför avsedda fästen under sågbordet. – Skruva in skruvarna i härför avsedda gänghål för fixering av skenan. – Skruva in fästknapparna 23 i härför avsedda gängor under sågbordet. 1 609 929 T49 | (19.11.09) Montering av vinkelanslag (se bilder f1–f2) – Skjut in skenan 43 för vinkelanslaget 16 i ett av härför avsedda styrspår 21 på sågbordet. Anvisning: Vinkelanslagets läge kan låsas i vänstra styrspåret genom att vrida låsknoppen 44 på skjutsliden. – Montera tilläggsparallellanslaget 18 i aluminium med medlevererad monteringssats 45 på vinkelanslaget. (2 korta skruvar, 2 fyrkantmuttrar och underläggsbrickor) Anvisning: Kontrollera att tilläggsparallellanslaget ligger fullständigt an mot sågbordet. Avståndet mellan sågklingan och tilläggsparallellanslaget får uppgå till högst 15 mm. Montering av parallellanslag (se bilder g1–g3) Parallellanslaget 8 kan placeras till vänster eller höger om sågklingan. – Skruva in spännarmen 46 i härför avsedd gänga framtill på parallellanslaget. – Lägg först upp parallellanslaget baktill på sågbordet. Ställ sedan in parallellanslaget i styrspåret 15. Parallellanslaget är nu fritt förskjutbart. – För fixering av parallellanslaget tryck spännarmen 46 nedåt. För sågning av smala arbetsstycken och vertikala geringsvinklar måste tilläggsparallellanslaget 18 i aluminium monteras på parallellanslaget I detta fall kan tilläggsparallellanslaget 49 i plast fästas på vinkelanslaget. – Skjut in profilskenan 47 i spåret på tillläggsparallellanslagets 18 korta sida. – Placera profilskenan framför parallellanslaget 8 så att båda delarnas skruvhål fluktar. – Stick in fästknapparna 48 i sidohålen på parallellanslaget och dra fast dem. Vid sågning av höga, smala arbetsstycken måste tilläggsparallellanslaget 18 i aluminium monteras direkt på parallellanslaget 8. – Fäst tilläggsparallellanslaget 18 med 2 fyrkantmuttrar ur monteringssatsen 45 och fästknapparna 48 direkt på parallellanslaget 8. Bosch Power Tools OBJ_BUCH-783-003.book Page 167 Thursday, November 19, 2009 4:24 PM Svenska | 167 Damm-/spånutsugning Stationärt eller flexibelt montage Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. f För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk). – Använd om möjligt dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Använd för fixering monteringssatsen ”bordsställ” 68. (24 Skruvar med muttrar för hopsättning, 4 skruvar med muttrar för infästning av elverktyget, 4 underläggsbrickor) Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket. – Koppla från elverktyget och dra stickproppen ur vägguttaget. – Vänta tills sågklingan har stannat helt. – Ta reda på orsaken till blockeringen och åtgärda problemet. Extern utsugning (se bild h) – Anslut en dammsugarslang till spånutkastet – Dessutom kan för högre utsugningseffekt en dammutsugningsutrustning anslutas till utsugningsadaptern 5. Ta bort locket från utsugningsadaptern. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. Bosch Power Tools Montering utan bordsställ (se bild i) – Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen 20. Montering med bordsställ (se bilder k1–k3 fr.o.m sidan 15) – Skruva ihop bordsstället 69. Dra kraftigt fast skruvarna. – Sätt fast elverktyget på bordsställets stödyta. För infästning finns monteringshål 20 på elverktyget samt ovala hål på bordsstället. Verktygsbyte (se bilder j1 – j4) f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada. Välj för aktuellt material lämplig sågklinga. Använd endast sågklingor vilkas högsta tilllåtna hastighet är högre än elverktygets tomgångsvarvtal. Använd endast såkglingor som motsvarar de i instruktionsboken angivna specifikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke. Borttagning av sågklinga – Lyft med medföljande ringnyckel 17 upp insatsplattan 3 framtill och ta ut den ur urtagen – Vrid ratten 12 moturs mot stopp så att sågklingan 38 står så högt som möjligt över sågbordet. – Vrid spännmuttern 51 med ringnyckeln 17 (23 mm) och dra samtidigt spindellåsspaken 50 tills den snäpper fast. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 168 Thursday, November 19, 2009 4:24 PM 168 | Svenska – Håll spindellåsspaken åtdragen och skruva moturs bort spännmuttern. – Ta bort spännflänsen 52. – Ta bort sågklingan 38. Montering av sågklinga Om så behövs, rengör alla tillhörande delar före återmontering. – Lägg upp den nya sågklingan på stödflänsen 52 på verktygsspindeln 53. Anvisning: Använd inte för små sågklingor. Avståndet mellan sågklingan och klyvkniven får uppgå till högst 5 mm. f Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingskyddet! – Lägg upp spännflänsen 52 och spännmuttern – Vrid spännmuttern 51 med ringnyckeln 17 (23 mm) och dra samtidigt spindellåsspaken 50 tills den snäpper fast. – Dra medurs fast spännmuttern. – Sätt åter in insatsplattan 3. (se bild c3) Drift f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Sågklingans transport- och arbetsläge Transportläge Förstoring av sågbordet Fria ändan på långa arbetsstycken måste alltid pallas upp eller stödas. Bordsförlängning/bordsbreddning (se bild A) Sågbordets yta kan förstoras både baktill och på höger sida om elverktyget när följande skenor dras ut: Bordsförlängning 2 (förlänger sågbordet 11 bakåt med 215 mm) och/eller Bordsbreddning 9 (breddar sågbordet 11 åt höger med 285 mm) – Grip tag mitt under respektive skena och dra ut den mot stopp. – För fixering av läget skruva stadigt fast respektive fästknoppar (23 eller 26 på styrstavarna. Vid tunga arbetsstycken måste eventuellt stöd sättas under skenorna. Skjutslid (se bild B) På skjutsliden 1 kan arbetsstycken upp till en högsta bredd på 305 mm sågas. Samtidigt uppnås en högre precision vid sågning och speciellt då i kombination med vinkelanslaget 16. (se ”Sågning av horisontell geringsvinkel med hjälp av skjutsliden” sidan 171) – Fäll låsarmen 24 åt höger. Skjutsliden kan nu förskjutas både framåt och bakåt mot anslag. Inställning av geringsvinkel Arbetsläge För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras (se ”Kontroll och justering av grundinställningar”, sidan 171). – Vrid ratten 12 moturs tills sågklingans 38 tänder står ca. 5 mm ovanför arbetsstycket. Inställning av horisontell geringsvinkel (Vinkelanslag) (se bild C) Anvisning: Kontrollera att klingskyddet sitter i korrekt läge. Klingskyddet ska alltid ligga an mot arbetsstycket. Den horisontala geringsvinkeln kan ställas in inom ett område mellan 60° (på vänster sida) och 60° (på höger sida). – Vrid ratten 12 medurs tills sågklingans 38 tänder står under sågbordet 11. – Lossa vid behov låsknappen 54. – Vrid vinkelanslaget tills vinkelindikatorn 55 visar önskad geringsvinkel. – Dra åter fast låsknappen 54. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 169 Thursday, November 19, 2009 4:24 PM Svenska | 169 Inställning av vertikal geringsvinkel (Sågklinga) (se bild D) Den vertikala geringsvinkeln kan ställas in inom ett område mellan 90° och 45°. – Vrid låsknoppen 29 lätt moturs. Anvisning: När låsknoppen lossas helt tippar sågklingan till följd av tyngdkraften till ett läge som ungefär motsvarar 30°. – Tryck ratten 12 bakåt (Push) och håll den i detta läge. Härvid går kulissens kuggar in i rattens kuggkrans. – Vrid ratten tills vinkelindikatorn 56 visar önskad geringsvinkel på skalan 57. – Dra åter fast låsknoppen 29. För snabb och exakt inställning av standardvinklar 90° och 45° finns ändanslag på huset. Inställning av parallellanslag Parallellanslag 8 (se bild E) Markeringen på luppen 58 visar på skalan 13 inställt avstånd mellan parallellanslag och sågklinga. – Placera parallellanslaget på vald sida om sågklingan. (se även ”Montering av parallellanslag” sidan 166) – Dra spännarmen 46 för lossning uppåt och förskjut parallellanslaget tills luppen 58 står i rätt avstånd till sågklingan. – För fixering av parallellanslaget tryck spännarmen 46 nedåt. Parallellanslag 10 på bordsbreddningsskena (se bild F) Parallellanslaget 10 kan placeras till vänster eller höger om bordsbreddningsskenan 9. Dekalens färger på parallellanslaget motsvarar färgerna på skalan 59 på den främre styrstaven. Skalan visar alltefter parallellanslagets läge avståndet till sågklingan. Tilläggsparallellanslag För sågning av smala arbetsstycken och vertikala geringsvinklar måste tilläggsparallellanslaget 18 i aluminium monteras på parallellanslaget

Risk finns att korta arbetsstycken vid sågning kläms in mellan parallellanslaget och sågklingan; den uppåtgående sågklingan kan gripa arbetsstycket och slunga ut det. Ställ därför in tilläggsparallellanslaget så att anslagets styrända ligger mellan sågklingans främsta tand och sågbladets mitt. – Lossa alla fästknopparna 48 och förskjut tillsatsparallellanslaget 18. – Dra åter fast knopparna. Vid sågning av höga, smala arbetsstycken måste tilläggsparallellanslaget 18 i aluminium monteras direkt på parallellanslaget 8. (se bild g3) Driftstart Inkoppling (se bilder G1–G2) – Skjut den röda NÖDSTOPP-knappen 14 åt vänster och öppna den gula säkerhetsluckan – För driftstar tryck på den gröna tillslagsknappen 60. – Stäng sedan säkerhetsluckan men låt den inte snäppa fast. Urkoppling (se bild G3) – Tryck på den röda NÖDSTOPP-knappen 14. Strömavbrott Strömställaren är en så kallad nollspänningsströmställare som efter strömavbrott (om t.ex. nätstickproppen dragits ur under drift) hindrar elverktyget från att återinkopplas. För att återstarta elverktyget måste den gröna tillslagsknappen 60 tryckas ned. – Skruva fast parallellanslaget i önskat läge på bordsbreddningsskenan. – Grip tag mitt under breddningsskenan och dra ut den tills den gröna eller gula skalan visar önskat avstånd till sågklingan. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 170 Thursday, November 19, 2009 4:24 PM 170 | Svenska Arbetsanvisningar Sågning Allmänna såganvisningar Sågning i rät linje f Innan sågning påbörjas bör kontroll ske av att sågklingan inte berör anslag eller andra maskindelar. – Ställ in parallellanslaget 8 på önskad snittbredd. (se ”Inställning av parallellanslag” sidan 169) – Lägg upp arbetsstycket på sågbordet framför klingskyddet 6. – Lyft eller sänk sågklingan med ratten 12 tills de övre sågtänderna står ca 5 mm över arbetsstyckets yta. Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot sågklingan. Klyvkniven måste flukta med sågklingan för att undvika inklämning av arbetsstycket. Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltig ha en rak kant som läggs an mot parallellanslaget. Förvara påskjutaren alltid vid elverktyget. Använd inte elverktyget för sågning av falsar, notar eller spår. Märkning av skärlinjen – Skriv på den runda gula dekalen 7 in sågklingans tjocklek. Arbetsstycket kan då ställas in exakt för sågning och klingskyddet behöver inte öppnas. Operatörens position (se bild H) f Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt bakslag. – Håll händerna, fingrarna och armarna på betryggande avstånd från roterande sågklinga. Beakta följande anvisningar: Anvisning: Kontrollera att klingskyddet sitter i korrekt läge. Klingskyddet ska alltid ligga an mot arbetsstycket. – Koppla på elverktyget. – Såga arbetsstycket med jämn matningshastighet. – Koppla från elverktyget och vänta till sågklingan stannat helt. Sågning i vertikal geringsvinkel – Ställ in önskad vertikal geringsvinkel. (se ”Inställning av vertikal geringsvinkel” sidan 169) – Följ de arbetssteg som beskrivs i avsnittet ”Sågning i rät linje”. Ställ in avståndet mellan sågklingan och tillläggsparallellanslaget på vinkelanslaget (se bild f2) Avståndet mellan sågklingan och tilläggsparallellanslaget får uppgå till högst 15 mm. – Håll i arbetsstycket med båda händerna och tryck det stadigt mot sågbordet, gäller speciellt för sågning utan anslag. (se bild I) – Använd alltid medföljande påskjutare 22 och tilläggsparallellanslag 18 för smala arbetsstycken och för sågning av vertikala geringsvinklar. (se bild J) – Om tilläggsparallellanslaget 18 står bakom snittlinjen ska de båda skruvarna ur monteringssatsen 45 lossas. – Förskjut tilläggsparallellanslaget och dra åter fast skruvarna. Största mått på arbetsstycket – Ställ in önskad horisontell geringsvinkel. (se ”Inställning av horisontell geringsvinkel” sidan 169) – Vinkelanslaget måste vara fritt rörligt i styrspåret 21 (till vänster eller höger). Lossa vid behov låsknoppen 44. – Följ de arbetssteg som beskrivs i avsnittet ”Sågning i rät linje”. vertikal geringsvinkel max. höjd på arbetsstycket [mm] 90°

1 609 929 T49 | (19.11.09) Sågning i horisontell geringsvinkel med låst skjutslid Bosch Power Tools OBJ_BUCH-783-003.book Page 171 Thursday, November 19, 2009 4:24 PM Svenska | 171 Sågning av horisontell geringsvinkel med hjälp av skjutsliden – Ställ in önskad horisontell geringsvinkel. (se ”Inställning av horisontell geringsvinkel” sidan 169) – Sväng låsarmen 24 åt höger och dra skjutsliden 1 framåt. (se bild B) – Lägg upp arbetsstycket på sågbordet framför klingskyddet 6. – Placera vinkelanslaget 16 framför arbetsstycke i vänstra styrspåret 21. Lås i detta läge genom att kraftigt dra fast låsknoppen 44. – Följ de arbetssteg som beskrivs i avsnittet ”Sågning i rät linje”. Kontroll och justering av grundinställningar För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras. För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten. Inställning av standardgeringsvinkel på 90° (vertikal) – Ställ in en vertikal geringsvinkel på 90°. Kontroll: – Ställ in en vinkeltolk på 90° och lägg upp den på sågbordet 11. Vinkeltolkens ben måste över hela längden ligga kant i kant med sågklingan 38. Inställning: (se bild K) – Lossa låsknoppen 29 och håll sågklingan med hjälp av ratten 12 i 90° läge. – Lossa justerskruven 61 och dra lätt fast låsknoppen 29. – Vrid in eller ut justerskruven tills vinkeltolkens ben över hela längden ligger kant i kant med sågklingan. – Dra åter kraftigt fast låsknoppen 29. Bosch Power Tools Om vinkelindikatorn 56 efter utförd inställning inte ligger i linje med 90°-märket på skalan 57 ta loss skruven 63 med en i handeln förekommande krysskruvdragare och rikta in vinkelindikatorn längs 90°-märket. Inställning av standardgeringsvinkel 45° (vertikalt) (se bild K) – Upprepa ovan beskrivna arbetssteg på motsvarande sätt för den vertikala geringsvinkeln på 45°: Lossa låsknoppen 29, ställ in justerskruven 62. Vinkelindikatorn 56 får härefter inte förändras. Inställning av parallellanslagets spännkraft (se bild L) Spännkraften i parallellanslaget 8 kan efter en tids bruk minska. – Dra åt muttern 64 tills parallellanslaget åter sitter stadigt på sågbordet. Ställ in glappet på skjutsliden (se bild M) – Om glappet på skjutbordet 1 efter en längre tids användning blir för stort, dra åt justerskruvarna 65. Inställning av insatsplatta (se bild N) Kontroll: Framkanten på insatsplattan 3 måste ligga i plan med eller en aning under sågbordet, bakkanten måste ligga i plan med eller en aning över sågbordet. Inställning: – Ställ med de fyra justerskruvarna 66 in korrekt nivå. Lagring och transport (se bild O) Lagring av elverktyg Alla anslag, påskjutaren och reservsågklingor kan förvaras infästa på elverktyget. – Lås den gula säkerhetsluckan 30 och låsarmen 24 på skjutsliden 1. – Ställ elverktyget i transportläge. (se ”Transportläge” sidan 168) – Ta loss tilläggsparallellanslaget 18 från parallellanslaget 8 eller från vinkelanslaget 16. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 172 Thursday, November 19, 2009 4:24 PM 172 | Svenska – Placera anslagen (8, 16, 18) fäst in påskjutaren 22. – Linda upp nätsladden kring kabelhållarna 31. – En reservsågklinga kan med fästskruven 19 fästas på huset. Så här bärs elverktyget f Elverktyget ska alltid bäras av två personer för undvikande av ryggskada. f Vid transport av elverktyget använd endast transportanordningarna och bär inte verktyget i skyddsutrustningen, bordsförlängningsskenan 2 eller bordsbreddningsskenan 9. – Lyfta eller transportera sågbordet genom att gripa tag i greppfördjupningarna 67 på sågbordets 11 sidor. Underhåll och service Underhåll och rengöring f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Rengöring Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Avlägsna damm och spån efter varje arbetsoperation genom renblåsning med tryckluft eller med en pensel. Tillbehör Bordsställ . . . . . . . . . . . . . . . . . . 2 607 001 967 Sågklingor för trä och plattor, paneler och lister Sågklinga 254 x 30 mm, 40 tänder . . . . . . . . . . . . . . . . . 2 608 640 443 Sågklinga 254 x 30 mm, 60 tänder . . . . . . . . . . . . . . . . . 2 608 640 444 Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. För att underlätta sortering vid återvinning är plastdelarna markerade. Endast för EU-länder: Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 173 Thursday, November 19, 2009 4:24 PM Norsk | 173 Sikkerhetsinformasjon
