BRUKSANVISNING PTS 10 BOSCH

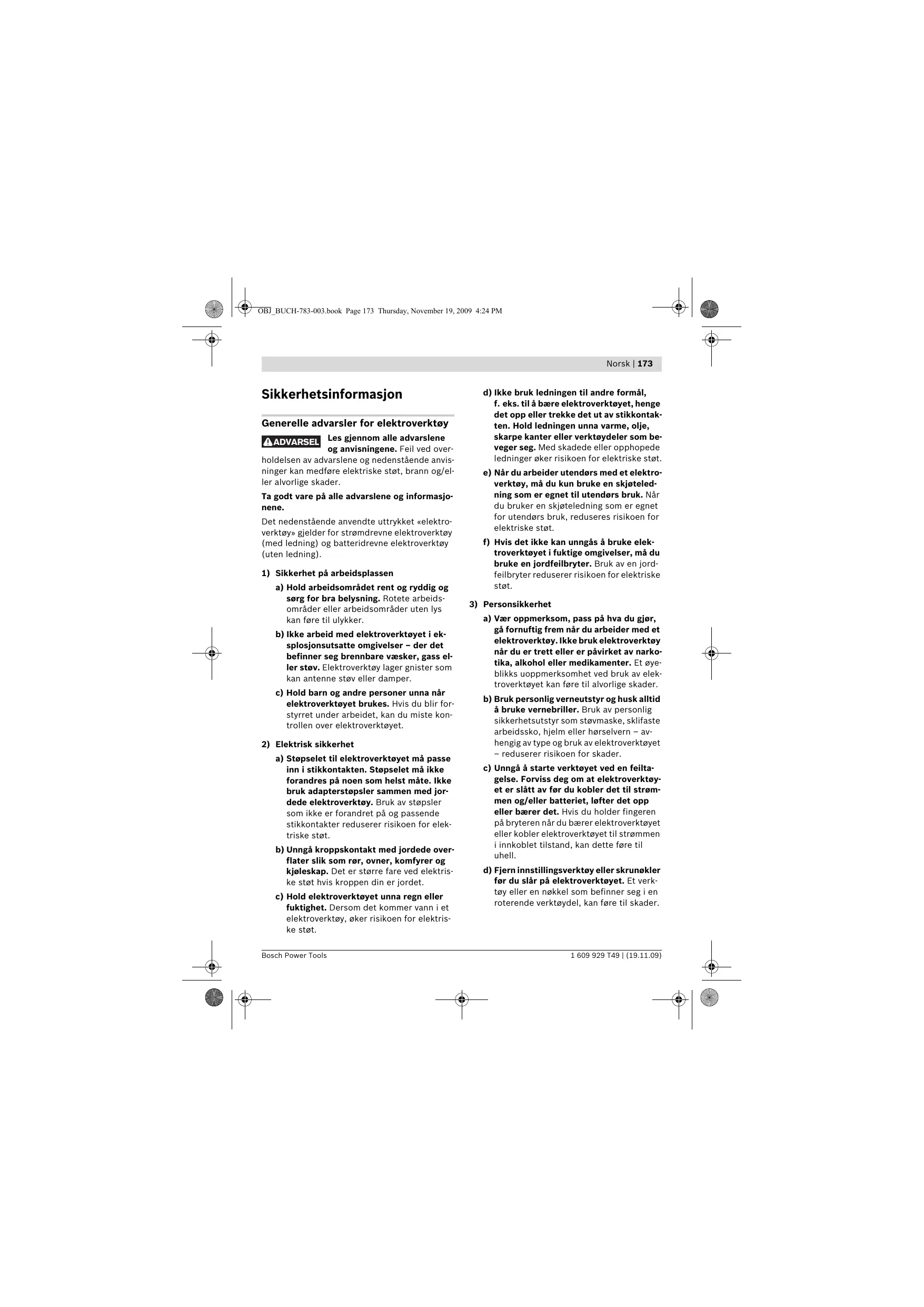

Generelle advarsler for elektroverktøy ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Bosch Power Tools d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 174 Thursday, November 19, 2009 4:24 PM 174 | Norsk e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. 1 609 929 T49 | (19.11.09)

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsinformasjon for bordsirkelsager f Stå aldri på elektroverktøyet. Det kan oppstå alvorlige skader hvis elektroverktøyet kanter eller du ved en feiltagelse kommer i kontakt med sagbladet. f Sørg for at vernedekselet fungerer korrekt og kan beveges fritt. Klem aldri vernedekselet fast i åpen tilstand. f Pass på at hendene ikke kommer inn i sagområdet når elektroverktøyet går. Ved kontakt med sagbladet er det fare for skader. f Ta aldri bak sagbladet for å holde arbeidsstykket, fjerne trespon eller av andre grunner. Ellers er det for liten avstand mellom hånden din og det roterende sagbladet. f Før arbeidsstykket kun inn mot et løpende sagblad. Det er ellers fare for tilbakeslag, hvis sagbladet henger seg opp i arbeidsstykket. f Bruk elektroverktøyet kun når arbeidsflaten – med unntak av arbeidsstykket som skal bearbeides – er helt fritt for innstillingsverktøy, trespon osv. Små trebiter eller andre gjenstander som kommer i kontakt med det roterende sagbladet, kan treffe brukeren med stor hastighet. Bosch Power Tools OBJ_BUCH-783-003.book Page 175 Thursday, November 19, 2009 4:24 PM Norsk | 175 f Sag alltid kun ett arbeidsstykke. Arbeidsstykker som ligger over eller ved siden av hverandre kan blokkere sagbladet eller forskyve seg mot hverandre i løpet av sagingen. f Bruk alltid parallell- eller vinkelanlegget. Dette forbedrer skjærenøyaktigheten og reduserer muligheten til at sagbladet klemmer. f Hvis sagbladet blokkerer, slår du av elektroverktøyet og holder arbeidsstykket rolig til sagbladet er stanset helt. For å unngå tilbakeslag, må arbeidsstykket først beveges etter at sagbladet er stanset. Fjern årsaken til at sagbladet klemmer før du starter elektroverktøyet igjen. f Bruk ikke butte, revnede, bøyde eller skadede sagblad. I en for smal sagespalte forårsaker sagblad med butte eller galt opprettede tenner stor friksjon, fastklemming av sagbladet eller tilbakeslag. f Bruk alltid sagblad med rett størrelse og med passende festehull (f. eks. stjerne-formet eller rund). Sagblad som ikke passer sammen med sagens montasjedeler, går urundt og fører til tap av kontrollen. f Ikke bruk sagblad av høylegert hurtigskjærende stål (HSS-stål). Slike sagblad kan lett brekke. f Ikke ta i sagbladet etter arbeidet før det er avkjølt. Sagbladet blir svært varmt i løpet av arbeidet. f Bruk aldri verktøyet uten innleggsplaten. Skift ut en defekt innleggsplate. Uten feilfri innleggsplate kan du skade deg på sagbladet. f Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. f Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere. f Du må aldri forlate verktøyet før det er stanset helt. Innsatsverktøy som fortsetter å gå kan forårsake skader. f Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt. Symboler De nedenstående symbolene kan være av betydning for bruk av elektroverktøyet. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke elektroverktøyet en bedre og sikrere måte. Symbol Betydning f Bruk hørselvern. Innvirkning av støy kan føre til at man mister hørselen. f Bruk en støvmaske. f Bruk vernebriller. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 176 Thursday, November 19, 2009 4:24 PM 176 | Norsk Symbol Betydning f Fareområde! Hold helst hender, fingre eller armer borte fra dette området. Kun for EU-land: Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Viser håndhjulets dreieretning til forsenking (transportstilling) og løfting (arbeidsstilling) av sagbladet. Utfør innstillingen av den vertikale gjæringsvinkelen (svingbart sagblad) i anvist rekkefølge. Push

Anviser maksimal godkjent høyde til et arbeidsstykke ved de vertikale standard-gjæringsvinklene 90° og 45°. 90° 45° 75 mm 63 mm 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 177 Thursday, November 19, 2009 4:24 PM Norsk | 177 Symbol Betydning Ta hensyn til sagbladets dimensjoner. Hulldiameteren må passe uten klaring på verktøyspindelen. Ikke bruk reduksjonsstykker eller adaptere. Ved utskifting av sagbladet må du passe på at skjærebredden ikke er mindre og stambladtykkelsen ikke er større enn tykkelsen på spaltekniven. Viser funksjonen til låseknotten på vinkelanlegget ved innstilling av horisontale gjæringsvinkler. Anviser mulige posisjoner for parallellanlegget på høyre bordbreddeøker. Fargen på etiketten korresponderer med fargene på skalaen til fremre føringsstav. Skalaen anviser avstanden til sagbladet avhengig av posisjonen til parallellanlegget. 220mm - 520mm 140mm - 250mm Funksjonsbeskrivelse Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Formålsmessig bruk Elektroverktøyet er som fastmontert modell beregnet til å lage langsgående og tverrsnitt med rett skjæring i tre. Det er da mulig med horisontale gjæringsvinkler på –60° til +60° og vertikale gjæringsvinkler på 90° til 45°. Effekten til elektroverktøyet er beregnet til saging av hardt og mykt tre pluss spon- og fiberplater. Elektroverktøyet er ved bruk som bordsirkelsag ikke godkjent til saging av aluminium eller andre ikke-jernholdige materialer. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 178 Thursday, November 19, 2009 4:24 PM 178 | Norsk Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssidene. 37 Utsparinger for innleggsplaten 38 Sagblad 39 Holder for spaltekniv 1 Skyvesleide 40 Festesett «vernedeksel» 2 Bord-forlengelse 41 Festesett «bord-forlengelse» 3 Innleggsplate 42 Gummibuffer 4 Spaltekniv 43 Føringsskinne til vinkelanlegget 5 Avsugstuss på vernedekselet 44 Låseknott på vinkelanlegget 6 Vernedeksel 7 Etikett til merking av skjærelinjen 45 Festesett «ekstra-parallellanlegg/ vinkelanlegg» 8 Parallellanlegg 46 Spennhåndtak for parallellanlegget 9 Bord-breddeøker 47 Profilskinne 10 Parallellanlegg for bord-breddeøker 9 11 Sagbord 48 Festeknotter for ekstra-parallellanlegg (aluminium) 12 Håndhjul til løfting og senking av sagbladet 49 Ekstra-parallellanlegg (kunststoff) 13 Skala for avstand mellom sagblad og parallellanlegg 8 50 Spindellåsespak 14 NØDSTOPP-knapp 52 Feste-/spennflens 15 Føringsnot for parallellanlegg 8 53 Verktøyspindel 16 Vinkelanlegg 54 Låseknott for gjæringsvinkel (horisontal) 17 Ringnøkkel (23 mm; 13 mm) 55 Vinkelanviser på vinkelanlegget 18 Ekstra-parallellanlegg (aluminium) 56 Vinkelanviser (vertikal) 19 Festeskrue for sagblad-depot 57 Skala for gjæringsvinkel (vertikal) 20 Boringer for montering 58 Lupe 21 Føringsnot for vinkelanlegg 22 Skyvestokk 59 Skala for avstand mellom sagblad og parallellanlegg 10 23 Festeknott for bord-forlengelse 2 60 På-tast 24 Låsespak for skyvesleiden 61 Justeringsskrue til innstilling av den vertikale standard-gjæringsvinkelen 90° 25 Festeknott for parallellanlegg 10 26 Festeknott for bord-breddeøker 9 27 Depot for ekstra-parallellanlegget 18 28 Depot for parallellanlegget 8 29 Låseknott til innstilling av vertikal gjæringsvinkel 30 Sikkerhetsklaff på på-/av-bryteren 31 Kabelholder 32 Sponutkast 33 Depot for vinkelanlegget 34 Avsugslange 35 Bunnplate 36 Sekskantskrue til festing av spaltekilen 4 1 609 929 T49 | (19.11.09) 51 Spennmutter 62 Justeringsskrue til innstilling av den vertikale standard-gjæringsvinkelen 45° 63 Skrue for vinkelanviser (vertikal) 64 Mutter til innstilling av spennkraften på parallellanlegget 8 65 Justeringsskruer for skyvesleidens klaring 66 Justeringsskruer for innleggsplate 67 Grep-fordypninger 68 Festesett «understell»* 69 Understell* *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Bosch Power Tools OBJ_BUCH-783-003.book Page 179 Thursday, November 19, 2009 4:24 PM Norsk | 179 EF-typetest nr. 3400636.01CE av notifisert kontrollinstans nr. 2140. Tekniske data Bordsirkelsag PTS 10 3 603 L03 2.. Produktnummer Opptatt effekt Nominell spenning

Beskyttelsesklasse 23,5 /II Maksimale arbeidsstykkemål se side 185. Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere. Mål for egnede sagblad Sagbladdiameter

Støyinformasjon Måleverdier for lyden funnet i henhold til EN 61029. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 97 dB(A); lydeffektnivå 110 dB(A). Usikkerhet K=3 dB. Bruk hørselvern! Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 61029 jf. bestemmelsene i direktivene 89/336/EØF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009). Bosch Power Tools Tekniske underlag hos: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 04.07.2008 Montering f Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen. Leveranseomfang Se også beskrivelsen av leveranseomfanget på begynnelsen av driftsinstruksen. Kontroller før første igangsetting av elektroverktøyet om alle nedenstående oppførte deler er medlevert: – Bordsirkelsag (formontert: Bord-breddeøker 9, sagblad 38, innleggsplate 3) – Bunnplate 35 med formonterte slisseskruer. – Bord-forlengelse 2 – Festesett «Bord-forlengelse» 41 (2 føringsstaver, 2 skruer til sikring, 2 klipser, 2 korte festeknotter) – Parallellanlegg 8 og 10 – Ekstra-parallellanlegg (aluminium) 18 med profilskinne 47 – Ekstra-parallellanlegg (kunststoff) 49 – Vinkelanlegg 16 – Festesett «ekstra-parallellanlegg» 45 (4 korte skruer, 2 lange festeknotter 48, 2 firkantmutre og underlagsskiver) 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 180 Thursday, November 19, 2009 4:24 PM 180 | Norsk – Vernedeksel 6 – Festesett «vernedeksel» 40 (skrue, mutter, underlagsskive) – Spaltekil 4 med formontert sekskantskrue 36 – Tilkopling av avsugslange 34 – Skyvestokk 22 – Ringnøkkel 17 På modeller med understell: – Understell 69 (12 profiler, 4 kapper) – Festesett «understell» 68 (24 skruer med mutre til sammenbygging, 4 skruer med mutre til festing el-verktøy, 4 underlagsskiver) Merk: Sjekk om elektroverktøyet er skadet. Før ytterligere bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og formålsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke klemmer, eller om deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift. Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted. Første igangsetting – Ta alle medleverte deler forsiktig ut av emballasjen. – Fjern alt innpakkingsmateriell fra elektroverktøyet og medlevert tilbehør. – Pass spesielt på at innpakkingsmateriellet fjernes under motorblokken. Nødvendig verktøy i tillegg til det som inngår i leveransen: – Stjerneskrutrekker – Vinkellære – Ring- eller fastnøkkel (13 mm) til sammenbygging av understellet 1 609 929 T49 | (19.11.09) Rekkefølgen for montasjen For å gjøre arbeidet lettere må du ta hensyn til rekkefølgen for montering av medleverte elementer.

1. Montering nedenfra

– Tilkopling av avsugslange 34 – Bunnplate 35 med formonterte slisseskruer.

Spaltekil 4 Vernedeksel 6 Bord-forlengelse 2 Parallellanlegg 8, ekstra parallellanlegg (18 eller 49) og vinkelanlegg 16 Montering nedenfra – Sett elektroverktøyet på sagbordet 11. Montering av avsugslangen (se bilde a) – Forbind sponutkastet på sagbladhuset og sponutkastet 32 på maskinhuset med avsugslangen 34. Montering av bunnplaten (se bilde b) – Legg bunnplaten 35 inn i de passende utsparingene, slik at slisseskruene griper inn i boringene på huset. – Fest bunnplaten ved å trekke fast slisseskruene. Montering ovenfra – Drei elektroverktøyet slik at det nå står i riktig posisjon til arbeidet. Montering av spaltekniven (se bildene c1–c3) – Løft da innleggplaten 3 opp foran med ringnøkkelen 17 og ta den ut av utsparingene 37. – Drei håndhjulet 12 mot urviserne helt inn slik at sagbladet 38 befinner seg i den høyeste mulige posisjonen over sagbordet. – Til svinging av sagbladet 38 løsner du låseknotten 29. – Skyv spaltekilen 4 med de tilsvarende boringene inn på festeboltene til holderen 39. – Fest spaltekilen 4 på holderen 39 ved å trekke sekskantskruen 36 fast med ringnøkkelen 17 (13 mm). Bosch Power Tools OBJ_BUCH-783-003.book Page 181 Thursday, November 19, 2009 4:24 PM Norsk | 181 – Innstill sagbladet på 90° og trekk låseknotten 29 fast. (se også «Innstilling av vertikal gjæringsvinkel», side 184) Merk: Posisjonen til vinkelanlegget kan fikseres i venstre føringsnot ved å dreie på låseknotten 44 på skyvesleiden. Merk: Spaltekilen må være i flukt med sagbladet, for å forhindre at arbeidsstykket klemmer fast. – Ved behov monterer du ekstra-parallellanlegget 18 av aluminium med medlevert festesett 45 på vinkelanlegget. (2 korte skruer, 2 firkantmutre og underlagskiver) – Til slutt monterer du innleggsplaten 3 igjen. Hekt da innleggsplaten inn i utsparingene 37 og trykk deretter innleggsplaten ned til den smekker i lås i sagbordet. Montering av beskyttelsesdeksel (se bilde d) Merk: Pass da på at ekstra-parallellanlegget ligger helt på sagbordet. Avstanden mellom sagblad og ekstra-parallellanlegg må være maksimal 15 mm. Til montering bruker du festesettet «Vernedeksel» 40. (skrue, mutter, underlagsskive) Montering av parallellanlegget (se bildene g1–g3) – Skyv skruen 40 gjennom boringene på vernedekselet og på spaltekniven. Firkanten på skruen må gå i lås i den tilsvarende utsparingen på vernedekselet. – Sett underlagsskiven og mutteren på. – Trekk mutteren fast med ringsnøkkelen 17 (13 mm), slik at vernedekselet holder av seg selv i enhver posisjon. Parallellanlegget 8 kan plasseres på venstre eller høyre side av sagbladet. Montering av bordforlengelsen (se bildene e1–e2) Til montering bruker du festesettet «Bord-forlengelse» 41. (2 føringsstaver, 2 skruer til sikring, 2 klipser, 2 korte festeknotter) – Skyv de to føringsstavene med gjengeboringene foran helt inn i boringene på bordforlengelsen 2. – Skru gummibufferen 42 på bordforlengelsen. – Sett klipsene til låsing inn i boringene på føringsstavene. – Skyv deretter bordforlengelsen med de to føringsstavene inn i de tilsvarende holderne under sagbordet. – Skru skruene til sikring mot uttrekking inn i de tilsvarende gjengene. – Skru festeknottene 23 inn i de passende gjengene under sagbordet. Montering av vinkelanlegg (se bildene f1–f2) – Skru spenngrepet 46 inn i den passende gjengen foran på parallellanlegget. – Sett parallellanlegget først bak på sagbordet. Plasser så parallellanlegget i føringsnoten

15. Parallellanlegget kan nå forskyves på hvilken som helst måte.

– Til låsing av parallellanlegget trykker du spenngrepet 46 ned. Ved saging av smale arbeidsstykker og ved saging av vertikale gjæringsvinkler må ekstra-parallellanlegget 18 av aluminium monteres på parallellanlegget 8. I dette tilfellet kan du feste ekstra-parallellanlegget 49 av kunststoff på vinkelanlegget. – Skyv profilskinnen 47 inn i noten på den korte siden av ekstra-parallellanlegget 18. – Sett profilskinnen slik foran parallellanlegget 8 at boringene på begge delene går i flukt. – Skyv festeknottene 48 gjennom sideboringene på parallellanlegget og trekk dem fast. Ved saging av høye, smale arbeidsstykker må du montere ekstra-parallellanlegget 18 av aluminium direkte på parallellanlegget 8. – Fest ekstra-parallellanlegget 18 med de 2 firkantmutrene fra festesettet 45 og festeknottene 48 direkte på parallellanlegget 8. – Før skinnen 43 til vinkelanlegget 16 inn i en av de tilsvarende føringsnotene 21 til sagbordet. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 182 Thursday, November 19, 2009 4:24 PM 182 | Norsk Støv-/sponavsuging Stasjonær eller fleksibel montering Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. f Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f. eks. arbeidsbenk). – Bruk helst et støvavsug. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Til montering bruker du festesettet for «understell» 68. (24 skruer med mutre til sammenbygging, 4 skruer med mutre til festing el-verktøy, 4 underlagsskiver) Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket. – Slå av elektroverktøyet og trekk støpselet ut av stikkontakten. – Vent til sagbladet er helt stanset. – Finn årsaken til blokkeringen og fjern denne. Ekstern avsuging (se bilde h) – Du må kople en støvsugerslange til sponutkastet 32. – I tillegg kan du kople et støvavsug på avsugstussen 5 for å øke avsugeffekten. Fjern da kappen på avsugstussen. Støvsugeren må være egnet til materialet som skal bearbeides. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. 1 609 929 T49 | (19.11.09) Montering uten understell (se bilde i) – Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Boringene 20 er beregnet til dette. Montering med understell (se bildene k1–k3 fra side 15) – Skru understellet 69 sammen. Trekk skruene fast. – Fest elektroverktøyet på liggeflaten til understellet. Du bruker da boringene 20 på elektroverktøyet og langhullene på understellet. Verktøyskifte (se bildene j1 – j4) f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader. Velg egnet sagblad for materialet du vil bearbeide. Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN 847-1 og tilsvarende markert. Bosch Power Tools OBJ_BUCH-783-003.book Page 183 Thursday, November 19, 2009 4:24 PM Norsk | 183 Demontering av sagbladet – Løft da innleggplaten 3 opp foran med ringnøkkelen 17 og ta den ut av utsparingene 37. – Drei håndhjulet 12 mot urviserne helt inn slik at sagbladet 38 befinner seg i den høyeste mulige posisjonen over sagbordet. – Drei spennmutteren 51 med ringnøkkelen 17 (23 mm) og trekk samtidig spindellåsetasten 50 til den går i lås. – Hold spindellåsentasten trukket og skru spennmutteren av mot urviserne. – Ta av spennflensen 52. – Fjern sagbladet 38. Montering av sagbladet Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen. – Sett et nytt sagblad på festeflensen 52 til verktøyspindelen 53. Merk: Ikke bruk for små sagblad. Spalten mellom sagblad og spaltekniv må være maksimal 5 mm. f Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet! – Sett på spennflensen 52 og spennmutteren – Drei spennmutteren 51 med ringnøkkelen 17 (23 mm) og trekk samtidig spindellåsetasten 50 til den går i lås. – Trekk spennmutteren fast med urviserne. – Sett innleggsplaten 3 inn igjen. (se bilde c3) Bruk f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Transport- og arbeidsstillingen til sagbladet Transportstilling – Drei håndhjulet 12 med urviserne til tennene på sagbladet 38 befinner seg under sagbordet 11. Arbeidsstilling – Drei håndhjulet 12 mot urviserne til tennene på sagbladet 38 befinner seg ca. 5 mm over arbeidsstykket. Merk: Sørg for at vernedekselet er korrekt plassert. Det må alltid ligge på arbeidsstykket i løpet av sagingen. Forstørrelse av sagbordet Lange arbeidsstykker må støttes på den frie enden. Bordforlengelse/bord-breddeøking (se bilde A) Til øking av sagbordflaten kan du trekke ut følgende skinner både bak og på høyre side av elektroverktøyet: Bordforlengelse 2 (forlenger sagbordet 11 bakover med 215 mm) og/eller bord-breddeøker 9 (utvider bredden på sagbordet 11 mot høyre med 285 mm) – Grip tak midt under ønsket skinne og trekk denne maksimalt ut til anslaget. – Til låsing av posisjonen trekker du de aktuelle festeknottene (23 eller 26) fast på føringsstavene. På tunge arbeidsstykker må du eventuelt støtte skinnen. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 184 Thursday, November 19, 2009 4:24 PM 184 | Norsk Skyvesleide (se bilde B) Med skyvesleiden 1 kan du sage arbeidsstykker opp til en maksimal bredde på 305 mm. Samtidig oppnås en høyere presisjon ved sagingen spesielt i kombinasjon med vinkelanlegget

16. (se «Saging av horisontal gjæringsvinkel ved

hjelp av skyvesleiden», side 186) – Slå da låsespaken 24 mot høyre. Skyvesleiden kan slik både forskyves helt fremover og bakover. Innstilling av gjæringsvinkelen For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse (se «Kontroll og innstilling av grunninnstillingene», side 186). Innstilling av parallellanleggene Parallellanlegg 8 (se bilde E) Markeringen på lupen 58 viser den innstilte avstanden mellom parallellanlegg og sagblad på skalaen 13. – Plasser parallellanlegget på ønsket side av sagbladet. (se også «Montering av parallellanlegget», side 181) – Trekk spenngrepet 46 oppover til løsning og forskyv parallellanlegget til lupen 58 viser ønsket avstand til sagbladet. – Til låsing av parallellanlegget trykker du spenngrepet 46 ned. Parallellanlegg 10 på bord-breddeøkeren (se bilde F) Innstilling av horisontal gjæringsvinkel (vinkelanlegg) (se bilde C) Parallellanlegget 10 kan plasseres på venstre eller høyre side av bord-breddeøkeren 9. Den horisontale gjæringsvinkelen kan innstilles i et område på 60° (venstre side) opp til 60° (høyre side). Fargen på etiketten på parallellanlegget korresponderer med fargene på skalaen 59 til fremre føringsstav. Skalaen anviser avstanden til sagbladet avhengig av posisjonen til parallellanlegget. – Løs låseknotten 54 hvis denne er trukket fast. – Drei vinkelanlegget til vinkelanviseren 55 viser den ønskede gjæringsvinkelen. – Trekk låseknotten 54 fast igjen. Innstilling av vertikal gjæringsvinkel (sagblad) (se bilde D) Den vertikale gjæringsvinkelen kan innstilles i et område på 90° til 45°. – Løsne låseknotten 29 litt mot urviserne. – Skru parallellanlegget i ønsket posisjon på bord-breddeøkeren. – Grip tak midt under bord-breddeøkeren og trekk denne så langt ut at den grønne hhv. gule skalaen anviser ønsket avstand til sagbladet. Innstilling av ekstra-parallellanlegg Merk: Ved komplett løsing av låseknotten vipper sagbladet med tyngdekraften til en stilling som ca. tilsvarer 30°. Ved saging av smale arbeidsstykker og ved saging av vertikale gjæringsvinkler må ekstra-parallellanlegget 18 av aluminium monteres på parallellanlegget 8. (se bilde g2) – Trykk håndhjulet 12 bakover (Push) og hold det i denne posisjonen. Slik griper tennene på kulissen inn i tannkransen på håndhjulet. – Drei håndhjulet til vinkelanviseren 56 anviser ønsket gjæringsvinkel på skalaen 57. – Trekk låseknotten 29 fast igjen. Korte arbeidsstykker kan klemmes inn mellom parallellanlegg og sagblad ved sagingen, gripes tak i av det oppstigende sagbladet og slynges bort. Innstill derfor ekstra-parallellanlegget slik at føringsenden ender et sted mellom fremre tann på sagbladet og midten av sagbladet. Til en hurtig og nøyaktig innstilling av standardvinklene 90° og 45° finnes det endeanlegg på huset. – Løsne alle festeknottene 48 og forskyv ekstra parallellanlegget 18 tilsvarende. – Trekk knottene fast igjen. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 185 Thursday, November 19, 2009 4:24 PM Norsk | 185 Ved saging av høye, smale arbeidsstykker må du montere ekstra-parallellanlegget 18 av aluminium direkte på parallellanlegget 8. (se bilde g3) Igangsetting Innkobling (se bildene G1–G2) – Skyv den røde NØDSTOPP-knappen 14 mot venstre og åpne den gule sikkerhetsklaffen – Til igangsetting trykker du på den grønne påtasten 60. – Lukk deretter sikkerhetsklaffen uten at den smekker i lås. Utkobling (se bilde G3) – Trykk på den røde NØDSTOPP-knappen 14. Strømbrudd På-/av-bryteren er en såkalt nullspenningsbryter, som forhindrer en ny start av elektroverktøyet etter strømbrudd (f.eks. uttrekking av støpselet i løpet av driften). Til senere igangsetting av elektroverktøyet, må du trykke den grønne på-bryteren 60 igjen. Arbeidshenvisninger Avmerking av skjærelinjen – Avmerk tykkelsen på sagbladet på den runde gule etiketten 7. Slik kan du posisjonere arbeidsstykket nøyaktig til saging, uten å åpne vernedekselet. Brukerens posisjon (se bilde H) f Ikke still deg opp på linje med sagbladet foran elektroverktøyet, men alltid litt på siden av sagbladet. Slik er kroppen din beskyttet mot et mulig tilbakeslag. – Hold hender, fingre og armer borte fra det roterende sagbladet. Følg følgende informasjoner: – Hold arbeidsstykket sikkert med begge hender og trykk det fast mot sagbordet, særlig ved arbeid uten anlegg. (se bilde I) – Til smale arbeidsstykker og ved saging av vertikale gjæringsvinkler må du bruke medlevert skyvestokk 22 og ekstra-parallellanlegget 18. (se bilde J) Maksimale arbeidsstykkemål Vertikal gjæringsvinkel Max. høyde på arbeidsstykket [mm] 90°

Generelle informasjoner om saging f Ved alle snitt må du først passe på at sagbladet aldri kan berøre anleggene eller andre maskindeler. Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden. Spaltekilen må være i flukt med sagbladet, for å forhindre at arbeidsstykket klemmer fast. Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må alltid ha en rett kant som parallellanlegget kan legges mot. Oppbevar skyvestokken alltid på elektroverktøyet. Ikke bruk elektroverktøyet til å lage falser, noter eller slisser. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 186 Thursday, November 19, 2009 4:24 PM 186 | Norsk Saging Saging av rette snitt – Innstill parallellanlegget 8 på ønsket skjærebredde. (se «Innstilling av parallellanleggene», side 184) – Legg arbeidsstykket foran vernedekselet 6 på sagbordet. – Løft eller senk sagbladet så langt med et håndhjul 12 at de øvre sagtennene står ca. 5 mm over overflaten til arbeidsstykket. Merk: Sørg for at vernedekselet er korrekt plassert. Det må alltid ligge på arbeidsstykket i løpet av sagingen. – Slå på elektroverktøyet. – Sag gjennom arbeidsstykket med jevn fremføring. – Slå av elektroverktøyet og vent til sagbladet er helt stanset. Saging av vertikal gjæringsvinkel – Innstill ønsket vertikal gjæringsvinkel. (se «Innstilling av vertikal gjæringsvinkel», side 184) – Følg arbeidsskrittene i avsnittet «Saging av rette snitt» på tilsvarende måte. Innstilling av avstanden mellom sagblad og ekstra-parallellanlegg på vinkelanlegget (se bilde f2) Avstanden mellom sagblad og ekstra-parallellanlegg må være maksimal 15 mm. – Hvis ekstra-parallellanlegget 18 befinner seg bak skjærelinjen løsner du begge skruer på festesettet 45. – Forskyv ekstra-parallellanlegget og trekk skruene fast igjen. Saging av horisontal gjæringsvinkel med låst skyvesleide – Innstill ønsket horisontal gjæringsvinkel. (se «Innstilling av horisontal gjæringsvinkel», side 184) – Vinkelanlegget må være fritt bevegelig i føringsnoten 21 (venstre eller høyre). Løsne låseknotten 44 ved behov. – Følg arbeidsskrittene i avsnittet «Saging av rette snitt» på tilsvarende måte. 1 609 929 T49 | (19.11.09) Saging av horisontal gjæringsvinkel ved hjelp av skyvesleiden – Innstill ønsket horisontal gjæringsvinkel. (se «Innstilling av horisontal gjæringsvinkel», side 184) – Sving låsespaken 24 mot høyre og trekk skyvesleiden 1 fremover. (se bilde B) – Legg arbeidsstykket foran vernedekselet 6 på sagbordet. – Posisjoner vinkelanlegget 16 foran arbeidsstykket i venstre føringsnot 21. Lås denne stillingen ved å trekke låseknotten 44 godt fast. – Følg arbeidsskrittene i avsnittet «Saging av rette snitt» på tilsvarende måte. Kontroll og innstilling av grunninnstillingene For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. En Bosch-kundeservice utfører disse arbeidene hurtig og pålitelig. Innstilling av standard gjæringsvinkel 90° (vertikal) – Innstill den vertikale gjæringsvinkelen på 90°. Kontroll: – Innstill en vinkellære på 90° og legg den på sagbordet 11. Benet på vinkellæren må være kant i kant med sagbladet 38 over hele lengden. Innstilling: (se bilde K)

(Løsne låseknotten 29 og hold sagbladet ved hjelp av håndhjulet 12 i 90°-posisjonen. – Løsne justeringsskruen 61 og trekk låseknotten 29 litt fast igjen. – Skru justeringsskruen så langt inn eller ut til benet på vinkellæren er i kant med sagbladet over hele lengden. – Trekk deretter låseknotten 29 helt fast igjen. Bosch Power Tools OBJ_BUCH-783-003.book Page 187 Thursday, November 19, 2009 4:24 PM Norsk | 187 Hvis vinkelanviseren 56 etter innstillingen ikke er i en linje med 90°-merket på skalaen 57 må du løsne skruen 63 med en vanlig stjerneskrutrekker og rette vinkelanviseren opp langs 90°merket. Innstilling av standard gjæringsvinkel 45° (vertikal) (se bilde K) – Gjenta de ovennevnte arbeidsskrittene på tilsvarende måte for den vertikale gjæringsvinkelen på 45°: Løsning av låseknotten 29, innstilling av justeringsskruen 62. Vinkelanviseren 56 må da ikke forskyves igjen. Innstilling av spennkraften for parallellanlegget (se bilde L) Spennkraften til parallellanlegget 8 kan svekkes ved hyppig bruk. – Trekk mutteren 64 fast helt til parallellanlegget igjen kan låses på sagbordet. Innstilling av klaringen på skyvesleiden (se bilde M) – Hvis skyvesleidens 1 klaring blir for stor etter hyppig bruk, trekker du justeringsskruene 65 fast. Innstilling av innleggsplaten (se bilde N) Oppbevaring og transport (se bilde O) Oppbevaring av elektroverktøyet Til oppbevaring har elektroverktøyet en mulighet til å feste anlegg, skyvestokk og reservesagblad sikkert. – Lås den gule sikkerhetsklaffen 30 og låsespaken 24 på skyvesleiden 1. – Sett elektroverktøyet i transportstilling. (se «Transportstilling», side 183) – Løsne det ekstra parallellanlegget 18 fra parallellanlegget 8 eller vinkelanlegget 16. – Plasser anleggene (8, 16, 18) på høyre side og fest skyvestokken 22. – Sno ledningen rundt ledningsholderne 31. – Et reservesagblad kan du oppbevare på huset ved hjelp av festeskruen 19. Bæring av elektroverktøyet f Bær elektroverktøyet alltid sammen med en annen person for å unngå ryggskader. f Til transport av elektroverktøyet må du kun bruke transportinnretningene og aldri bruke bordforlengelsen 2 eller bord-breddeøkeren 9. – Til løfting eller transport griper du inn i fordypningene 67 på siden av sagbordet 11. Kontroll: Forsiden av innleggsplaten 3 må være i flukt med eller litt under sagbordet, baksiden må være i flukt med eller litt over sagbordet. Innstilling: – Innstill riktig nivå med de fire justeringsskruene 66. Bosch Power Tools 1 609 929 T49 | (19.11.09) OBJ_BUCH-783-003.book Page 188 Thursday, November 19, 2009 4:24 PM 188 | Norsk Service og vedlikehold Vedlikehold og rengjøring f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Rengjøring Hold selve elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Fjern støv og spon etter hver arbeidsrunde ved å blåse gjennom med trykkluft eller bruk en pensel. Tilbehør Understell . . . . . . . . . . . . . . . . . 2 607 001 967 Sagblad for tre og platemateriell, paneler og lister Sagblad 254 x 30 mm, 40 tenner . . . . . . . . . . . . . . . . . . 2 608 640 443 Sagblad 254 x 30 mm, 60 tenner . . . . . . . . . . . . . . . . . . 2 608 640 444 Kundeservice og kunderådgivning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: (+47) 64 87 89 50 Faks: (+47) 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Kunststoffdelene er markert, slik at de forskjellige materialsortene kan resirkuleres på korrekt måte. Kun for EU-land: Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. 1 609 929 T49 | (19.11.09) Bosch Power Tools OBJ_BUCH-783-003.book Page 189 Thursday, November 19, 2009 4:24 PM Suomi | 189 Turvallisuusohjeita
